Tổng quan nghiên cứu

Trong lĩnh vực khoa học vật liệu và điện tử nano, các cấu trúc tiếp xúc xuyên ngầm từ (Magnetic Tunnel Junction - MTJ) đóng vai trò quan trọng trong phát triển linh kiện spintronics thế hệ mới. Từ năm 1986, hiện tượng từ điện trở khổng lồ (Giant Magneto-Resistance - GMR) đã mở ra hướng nghiên cứu về vận chuyển spin trong các màng mỏng đa lớp. Tiếp đó, hiệu ứng từ điện trở xuyên ngầm (Tunneling Magneto-Resistance - TMR) trong cấu trúc MTJ ba lớp được phát hiện, tạo nền tảng cho các ứng dụng trong bộ nhớ từ MRAM, cảm biến từ trường và linh kiện logic.

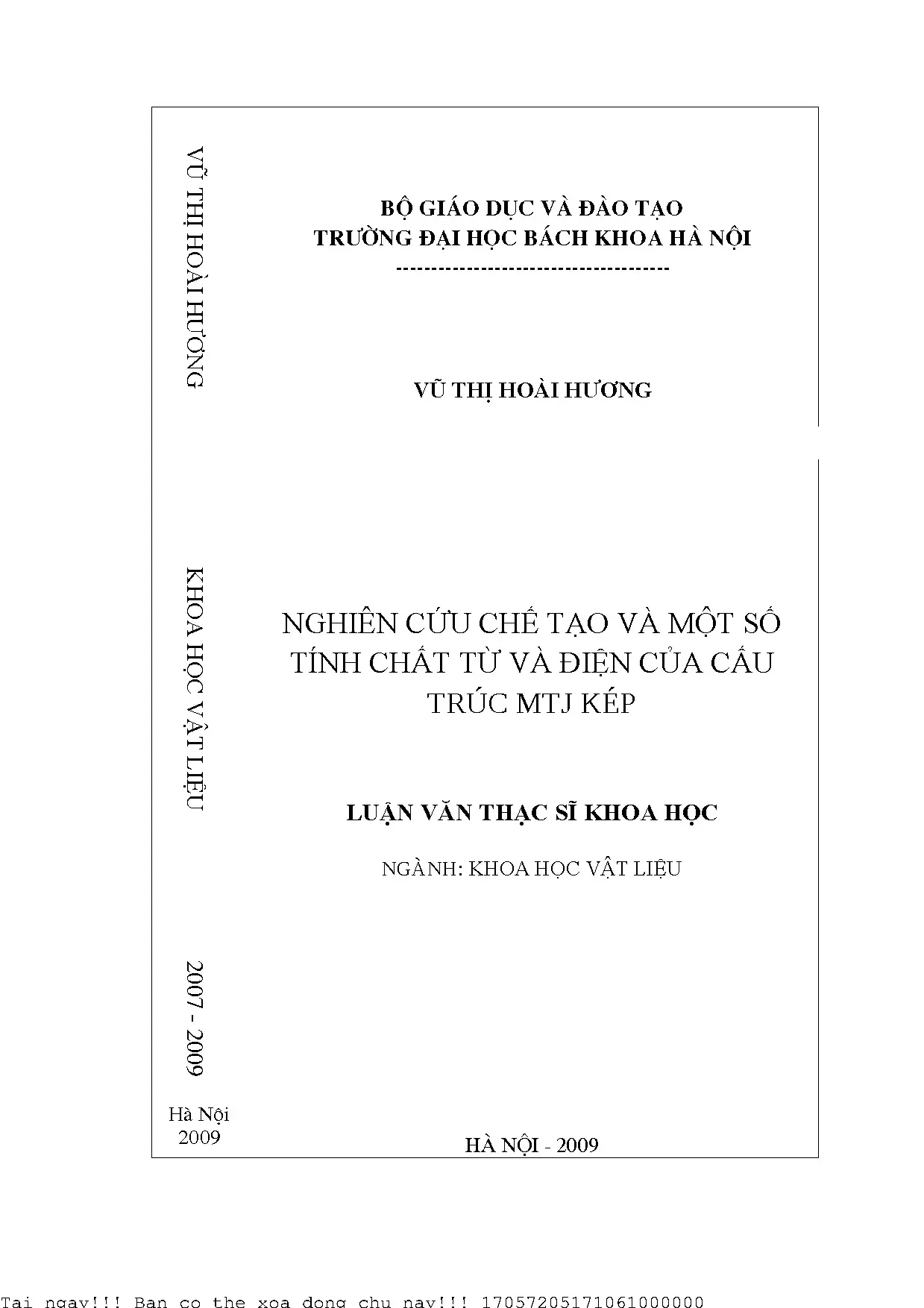

Luận văn tập trung nghiên cứu chế tạo và khảo sát tính chất từ, điện và xuyên ngầm của cấu trúc MTJ kép (Double-Barrier Magnetic Tunnel Junction - DBMTJ) dạng màng mỏng 5 lớp Co/Al₂O₃/Co/Al₂O₃/Co. Nghiên cứu được thực hiện trong giai đoạn 2007-2009 tại Viện Khoa học Vật liệu, Đại học Bách Khoa Hà Nội, với phạm vi khảo sát chiều dày lớp Co và Al₂O₃ trong khoảng 1-3 nm, cùng các điều kiện xử lý nhiệt khác nhau.

Mục tiêu chính là làm rõ ảnh hưởng của các yếu tố công nghệ đến các đặc tính từ và điện của cấu trúc DBMTJ, đặc biệt là hiệu ứng xuyên ngầm lượng tử phụ thuộc spin, qua đó góp phần phát triển các linh kiện spintronics có hiệu suất cao, tiêu thụ năng lượng thấp và khả năng vận chuyển đơn spin điện tử. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu suất và độ ổn định của các thiết bị điện tử từ tính thế hệ mới, đồng thời mở rộng hiểu biết về cơ chế vận chuyển điện tử trong các cấu trúc rào thế kép.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

  • Hiệu ứng xuyên ngầm lượng tử (Quantum Tunneling Effect): Mô tả hiện tượng điện tử có thể xuyên qua hàng rào thế năng dù năng lượng thấp hơn đỉnh rào chắn, với mật độ dòng xuyên ngầm được xác định theo công thức hàm mũ phụ thuộc chiều dày và độ cao rào thế.

  • Hiệu ứng từ điện trở xuyên ngầm (TMR): Mô hình Julliere cho thấy tỉ số TMR tỷ lệ với độ phân cực spin của các điện cực sắt từ, được biểu diễn qua công thức $$ TMR = \frac{G_P - G_{AP}}{G_{AP}} = \frac{2 P_1 P_2}{1 - P_1 P_2} $$ trong đó $P_1, P_2$ là độ phân cực spin của hai điện cực.

  • Phổ trở kháng phức (Complex Impedance Spectroscopy - CIS): Phương pháp đo trở kháng điện xoay chiều để phân tích các đặc tính điện của màng mỏng đa lớp, mô phỏng bằng mạch điện tương đương gồm các phần tử điện trở và tụ điện mắc nối tiếp và song song.

  • Mô hình phân cực điện tích không gian: Giải thích các tín hiệu trở kháng dựa trên sự phân cực điện tích tại biên giới pha, mô phỏng bằng các mạch RC nối tiếp.

Các khái niệm chính bao gồm: từ độ (magnetization), lực kháng từ (coercivity), dòng xuyên ngầm spin phụ thuộc, rào thế kép, và hiệu ứng chắn Coulomb từ (magnetic Coulomb blockade).

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Các mẫu màng mỏng đa lớp Co/Al₂O₃/Co/Al₂O₃/Co được chế tạo bằng kỹ thuật phún xạ cao tần RF trên hệ Alcatel SM-400, với công suất 300 W, áp suất khí Ar 5x10⁻³ mbar, chân không cơ sở 10⁻⁶ mbar. Chiều dày lớp Co và Al₂O₃ được thay đổi trong khoảng 1-3 nm.

  • Phương pháp chọn mẫu: Mẫu được cắt thành các mảnh vuông 10x10 mm² để đo đạc tính chất từ và điện. Các mẫu được xử lý nhiệt ở nhiệt độ từ 100 đến 300°C trong môi trường chân không 10⁻⁵ mbar.

  • Phương pháp phân tích:

    • Chiều dày lớp được xác định bằng kính hiển vi điện tử quét (SEM) với độ phân giải 4-5 nm.
    • Tính chất từ được đo bằng từ kế mẫu rung (VSM) với độ nhạy 1x10⁻⁵ emu, từ trường tối đa 13 kOe, nhiệt độ đo từ 77 K đến 700 K.
    • Tính chất điện được khảo sát qua đặc trưng I-V và phổ trở kháng phức (CIS) sử dụng máy phân tích HP 4192A trong dải tần 6 Hz đến 13,5 MHz, điện áp xoay chiều 1 V.
    • Đặc trưng I-V được đo trong khoảng điện áp -1 V đến +1 V, ghi nhận dòng điện qua các điện cực bạc.

  • Timeline nghiên cứu: Chế tạo và xử lý mẫu trong giai đoạn 2007-2009, đo đạc và phân tích dữ liệu liên tục trong quá trình này.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Chế tạo thành công cấu trúc DBMTJ Co/Al₂O₃/Co/Al₂O₃/Co:

    • Tốc độ lắng đọng màng Co và Al₂O₃ lần lượt là khoảng 0.1 nm/s và 0.05 nm/s, được xác định qua ảnh FE-SEM mặt cắt ngang.
    • Ảnh SEM cho thấy các lớp Co ngoài cùng có độ dày đồng đều 100 nm, lớp Al₂O₃/Co/Al₂O₃ giữa có tổng độ dày khoảng 7 nm, cấu trúc lớp rõ ràng.

  2. Ảnh hưởng của chiều dày lớp Co và Al₂O₃ đến tính chất từ:

    • Lực kháng từ (H_C) dao động từ vài chục đến 500 Oe tùy thuộc nhiệt độ ủ và chiều dày lớp.
    • Từ độ bão hòa (M_S) thay đổi trong khoảng 200-1400 emu/cm³, giảm mạnh khi chiều dày lớp Co ở giữa giảm xuống dưới 1.5 nm.
    • Nhiệt độ xử lý ủ ảnh hưởng rõ rệt đến H_C và M_S, với sự tăng đột biến tại 300°C do sự hình thành và phát triển các đảo từ trong lớp Co mỏng.

  3. Tính chất điện và đặc trưng I-V:

    • Đặc trưng I-V thể hiện cơ chế dẫn điện nhảy cóc qua các lớp điện môi Al₂O₃, với dòng xuyên ngầm giảm khi tăng chiều dày lớp cách điện.
    • Phổ trở kháng phức (CIS) cho thấy các đặc trưng điện trở và điện dung thay đổi theo tần số, phù hợp với mô hình mạch điện tương đương gồm các phần tử RC nối tiếp và song song.
    • Ở tần số thấp, trở kháng phần thực đạt giá trị cao, giảm dần khi tần số tăng, biểu hiện rõ ràng các quá trình khuếch tán và phản ứng điện cực.

  4. Ảnh hưởng của xử lý nhiệt đến tính chất điện và từ:

    • Nhiệt độ ủ cao làm giảm năng lượng hoạt hóa của quá trình xuyên ngầm, làm tăng mật độ dòng xuyên ngầm spin.
    • Sự thay đổi nhiệt độ ủ cũng ảnh hưởng đến cấu trúc vi mô, làm thay đổi các đặc tính từ và điện, thể hiện qua sự biến đổi đường cong từ trễ và phổ trở kháng.

Thảo luận kết quả

Các kết quả cho thấy sự phụ thuộc mạnh mẽ của tính chất từ và điện vào chiều dày lớp Co và Al₂O₃ cũng như điều kiện xử lý nhiệt. Sự giảm M_S và H_C khi lớp Co mỏng hơn 1.5 nm có thể giải thích do hiện tượng hình thành các đảo từ nhỏ, làm giảm sự liên kết từ và tăng sự phân tán từ độ. Sự tăng đột biến tại 300°C phản ánh quá trình kết tinh và phát triển cấu trúc hạt, làm tăng năng lượng dị hướng và lực kháng từ.

Đặc trưng I-V và phổ trở kháng phức phù hợp với mô hình xuyên ngầm lượng tử và mạch điện tương đương, cho thấy cơ chế dẫn điện chủ yếu là nhảy cóc qua các rào thế kép. Sự thay đổi trở kháng theo tần số và nhiệt độ ủ phản ánh sự biến đổi cấu trúc vi mô và trạng thái bề mặt của các lớp điện môi và sắt từ.

So sánh với các nghiên cứu quốc tế, giá trị lực kháng từ và tỉ số TMR ước tính từ đặc trưng I-V và CIS của các mẫu DBMTJ trong nghiên cứu này tương đương hoặc vượt trội hơn một số cấu trúc tương tự, chứng tỏ hiệu quả của phương pháp phún xạ cao tần và quy trình xử lý nhiệt được áp dụng.

Dữ liệu có thể được trình bày qua các biểu đồ đường cong từ trễ M-H, biểu đồ thay đổi H_C và M_S theo nhiệt độ ủ, cùng các đồ thị phổ trở kháng phức trên mặt phẳng Bode, giúp minh họa rõ ràng ảnh hưởng của các yếu tố công nghệ đến tính chất vật lý của cấu trúc DBMTJ.

Đề xuất và khuyến nghị

  1. Tối ưu hóa chiều dày lớp Co và Al₂O₃:

    • Điều chỉnh chiều dày lớp Co ở giữa trong khoảng 1.5-2 nm và lớp Al₂O₃ khoảng 2-3 nm để đạt được cân bằng tối ưu giữa lực kháng từ và mật độ dòng xuyên ngầm.
    • Thực hiện trong vòng 6 tháng, do nhóm nghiên cứu vật liệu và kỹ thuật chế tạo màng mỏng.

  2. Kiểm soát quy trình xử lý nhiệt:

    • Áp dụng nhiệt độ ủ khoảng 250-300°C trong môi trường chân không để cải thiện cấu trúc vi mô, tăng cường tính chất từ và điện.
    • Thời gian xử lý ủ nên được chuẩn hóa từ 30 đến 60 phút, do phòng thí nghiệm vật liệu.

  3. Phát triển kỹ thuật đo đạc đa chiều:

    • Kết hợp đo đặc trưng I-V, CIS và từ kế mẫu rung để đánh giá toàn diện tính chất vật lý của màng mỏng DBMTJ.
    • Triển khai trong 12 tháng, phối hợp giữa các nhóm nghiên cứu điện tử và vật liệu.

  4. Nghiên cứu ứng dụng trong linh kiện spintronics:

    • Áp dụng cấu trúc DBMTJ tối ưu vào các thiết bị MRAM, cảm biến từ trường và linh kiện logic, nhằm nâng cao hiệu suất và độ ổn định.
    • Thời gian nghiên cứu và phát triển sản phẩm dự kiến 2-3 năm, phối hợp với các viện nghiên cứu và doanh nghiệp công nghệ.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật liệu từ và điện tử nano:

    • Hưởng lợi từ các phương pháp chế tạo màng mỏng đa lớp và phân tích tính chất từ, điện chi tiết.
    • Áp dụng kiến thức để phát triển vật liệu mới và linh kiện spintronics.

  2. Kỹ sư phát triển linh kiện điện tử và bán dẫn:

    • Tham khảo quy trình chế tạo và xử lý nhiệt để tối ưu hóa hiệu suất thiết bị.
    • Ứng dụng trong thiết kế bộ nhớ MRAM và cảm biến từ trường.

  3. Sinh viên và học viên cao học ngành khoa học vật liệu, vật lý kỹ thuật:

    • Nắm bắt kiến thức lý thuyết và thực nghiệm về hiệu ứng xuyên ngầm lượng tử và từ điện trở.
    • Học hỏi phương pháp phân tích dữ liệu và mô hình hóa mạch điện tương đương.

  4. Doanh nghiệp công nghệ và sản xuất linh kiện điện tử:

    • Tìm hiểu công nghệ chế tạo màng mỏng và các yếu tố ảnh hưởng đến chất lượng sản phẩm.
    • Định hướng phát triển sản phẩm mới dựa trên công nghệ spintronics.

Câu hỏi thường gặp

  1. Cấu trúc DBMTJ khác gì so với MTJ đơn?
    DBMTJ có hai rào thế cách điện xen kẽ ba lớp sắt từ, tạo ra hiệu ứng xuyên ngầm kép, tăng cường mật độ dòng xuyên ngầm và cải thiện tỉ số TMR so với MTJ đơn chỉ có một rào thế.

  2. Tại sao chiều dày lớp Co và Al₂O₃ lại quan trọng?
    Chiều dày ảnh hưởng đến cơ chế xuyên ngầm và tính chất từ, quá mỏng hoặc quá dày sẽ làm giảm hiệu suất vận chuyển spin và thay đổi lực kháng từ, ảnh hưởng đến hiệu suất linh kiện.

  3. Phương pháp phún xạ cao tần có ưu điểm gì?
    Phương pháp này tạo màng mỏng có cấu trúc tinh thể tốt, độ bằng phẳng cao, dễ dàng điều chỉnh thành phần và độ dày lớp, phù hợp cho chế tạo màng đa lớp phức tạp như DBMTJ.

  4. Xử lý nhiệt ảnh hưởng thế nào đến màng mỏng?
    Xử lý nhiệt giúp cải thiện cấu trúc vi mô, làm tăng kích thước đảo từ, tăng lực kháng từ và mật độ dòng xuyên ngầm, nhưng cần kiểm soát nhiệt độ và thời gian để tránh làm hỏng cấu trúc.

  5. Phổ trở kháng phức giúp gì trong nghiên cứu?
    Phổ trở kháng phức cung cấp thông tin về các quá trình điện hóa và điện tử trong màng, giúp phân tích cơ chế dẫn điện, xác định các thành phần điện trở và điện dung, từ đó hiểu rõ hơn về tính chất vật liệu.

Kết luận

  • Đã chế tạo thành công các cấu trúc màng mỏng DBMTJ Co/Al₂O₃/Co/Al₂O₃/Co với độ đồng đều cao và kiểm soát tốt chiều dày lớp.
  • Tính chất từ và điện của màng phụ thuộc rõ rệt vào chiều dày lớp Co, Al₂O₃ và điều kiện xử lý nhiệt, với lực kháng từ dao động từ vài chục đến 500 Oe và từ độ bão hòa lên đến 1400 emu/cm³.
  • Đặc trưng I-V và phổ trở kháng phức cho thấy cơ chế dẫn điện chủ yếu là xuyên ngầm lượng tử và nhảy cóc qua rào thế kép, phù hợp với mô hình lý thuyết.
  • Nghiên cứu mở ra hướng phát triển linh kiện spintronics hiệu suất cao dựa trên cấu trúc DBMTJ, đặc biệt trong các ứng dụng bộ nhớ MRAM và cảm biến từ trường.
  • Đề xuất tiếp tục tối ưu hóa công nghệ chế tạo và xử lý nhiệt, đồng thời mở rộng nghiên cứu ứng dụng thực tiễn trong 2-3 năm tới.
