Tổng quan về luận án

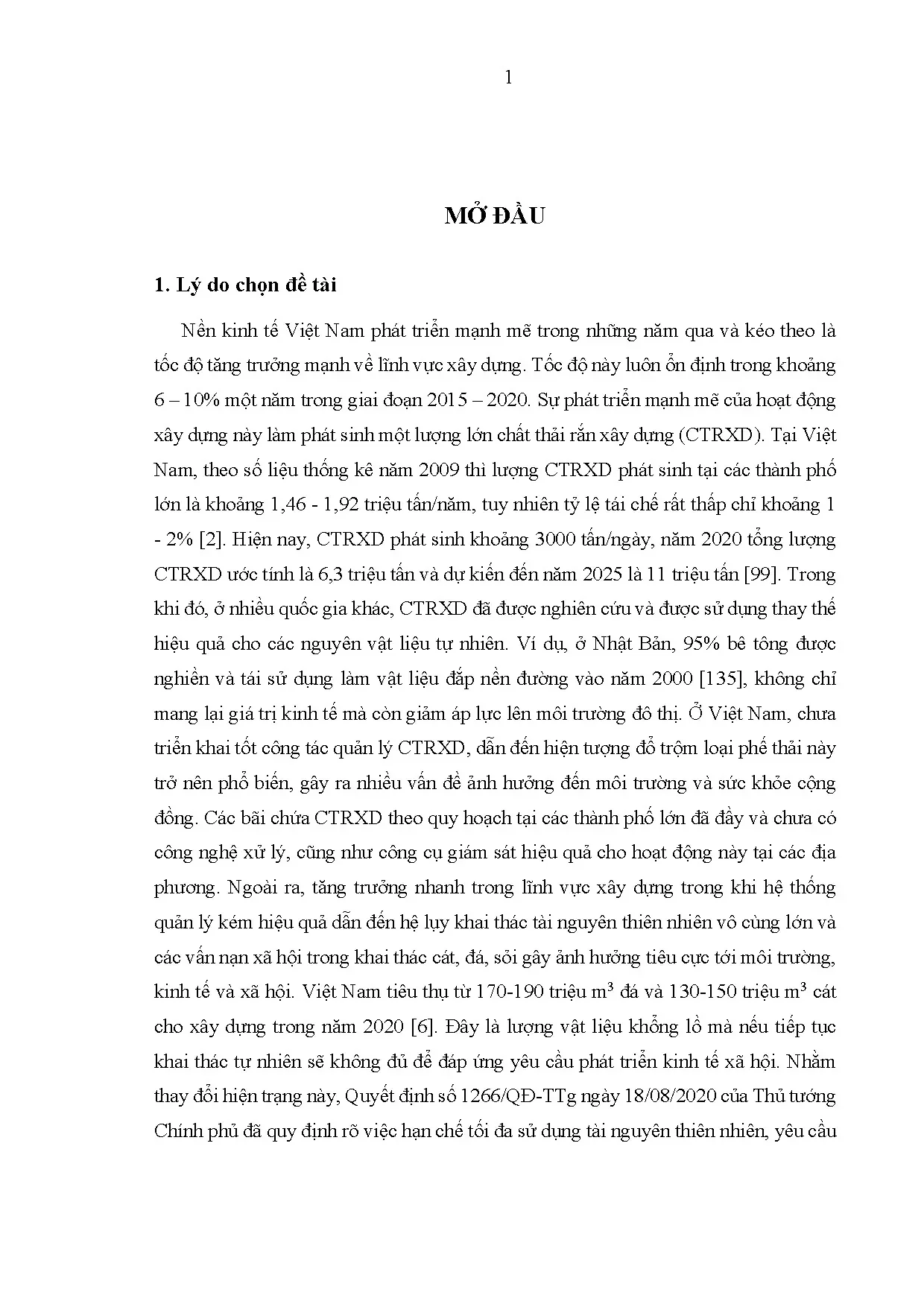

Sự tăng trưởng mạnh mẽ của nền kinh tế Việt Nam với tốc độ phát triển ngành xây dựng duy trì ổn định từ 6 – 10%/năm trong giai đoạn 2015 – 2020 đã kéo theo sự bùng nổ về khối lượng chất thải rắn xây dựng (CTRXD). Tại các đô thị lớn, CTRXD phát sinh với tốc độ khoảng 3.000 tấn/ngày; năm 2020 tổng lượng CTRXD ước tính đạt 6,3 triệu tấn và dự kiến chạm mốc 11 triệu tấn vào năm 2025 [99]. Trái ngược với nhu cầu khổng lồ về tài nguyên khoáng sản tự nhiên — khi Việt Nam tiêu thụ từ 170 – 190 triệu m³ đá và 130 – 150 triệu m³ cát xây dựng trong năm 2020 [6] — tỷ lệ tái chế CTRXD trong nước hiện chỉ đạt mức khiêm tốn từ 1 – 2% [2]. Phần lớn phế thải bị đổ bừa bãi hoặc chôn lấp tại các bãi chứa đang rơi vào tình trạng quá tải nghiêm trọng.

Khoảng trống nghiên cứu (research gap) cốt lõi xuất phát từ thực trạng: các nghiên cứu trong nước chủ yếu khảo sát hiện trạng phát thải hoặc dừng lại ở việc chế tạo các sản phẩm có giá trị gia tăng thấp như gạch block, bê tông bó vỉa, vật liệu làm móng đường (base/sub-base) [17, 18]. Hiện nay, hệ thống tiêu chuẩn kỹ thuật Việt Nam mới ban hành TCVN 11969:2018 quy định về tiêu chí cốt liệu đầu vào, hoàn toàn thiếu vắng các chỉ dẫn kỹ thuật và mô hình cơ học hoàn chỉnh đánh giá tính năng chịu lực dài hạn của kết cấu bê tông sử dụng cốt liệu lớn tái chế (CLLTC).

Luận án xác lập các câu hỏi nghiên cứu và giả thuyết khoa học cụ thể:

  • Câu hỏi nghiên cứu 1 (RQ1): Các đặc trưng cơ lý cơ bản, quy luật biến dạng co ngót và từ biến theo thời gian (từ 3 đến 360 ngày) của bê tông cốt liệu lớn tái chế (BTCLTC) biến thiên ra sao dưới các tỷ lệ thay thế cốt liệu tự nhiên khác nhau?
  • Câu hỏi nghiên cứu 2 (RQ2): Cấu kiện cột bê tông cốt thép (BTCT) chịu nén đúng tâm sử dụng CLLTC có đảm bảo khả năng chịu lực, độ cứng và độ tin cậy tương thích với bê tông cốt liệu tự nhiên (BTCLTN) trong điều kiện tải trọng thực tế hay không?
  • Giả thuyết khoa học 1 (H1): Việc áp dụng quy trình kiểm soát chất lượng từ nguồn và công nghệ trộn hai giai đoạn (TSMA) cho phép chế tạo thành công bê tông cấp độ bền B30 đạt cường độ chịu nén mẫu trụ lên tới 40 MPa khi thay thế đến 100% CLLTC.
  • Giả thuyết khoa học 2 (H2): Dù mô đun đàn hồi suy giảm từ 17,5 – 45% và biến dạng từ biến tăng do sự hiện diện của lớp vữa cũ bám dính, ứng xử nén tổng thể của cấu kiện cột BTCT sử dụng CLLTC vẫn duy trì cơ chế phá hoại dẻo tương đồng với cột BTCLTN, đảm bảo hệ số an toàn kết cấu.

Khung lý thuyết của nghiên cứu tích hợp lý thuyết Vùng chuyển tiếp tiếp xúc vi mô (Interfacial Transition Zone - ITZ), cơ học rạn nứt vật liệu composite xi măng, và các mô hình dự báo biến dạng dài hạn tiêu chuẩn (ACI 209R-92, CEB-FIB Model Code 1990). Nghiên cứu thực nghiệm được thiết kế trên mẫu bê tông cấp bền B30, tỷ lệ nước/xi măng N/X = 0,38, tỷ lệ thay thế CLLTC $r \in {0%, 50%, 100%}$, theo dõi chuỗi thời gian 3, 7, 14, 28, 60, 90, 120, 150, 180 và 360 ngày, kết hợp thí nghiệm nén đúng tâm trên cấu kiện cột BTCT kích thước thực 200 × 200 × 880 mm. Nghiên cứu tạo tiền đề hiện thực hóa Quyết định số 1266/QĐ-TTg và Chỉ thị số 41/CT-TTg của Thủ tướng Chính phủ về giảm tỷ lệ chôn lấp chất thải xuống dưới 20 – 25% vào năm 2025.

Literature Review và Positioning

Các công bố khoa học quốc tế về bê tông tái chế đã hình thành những dòng nghiên cứu lớn. Nghiên cứu tổng quan của Vivian Tam và cộng sự (2015) [137] tổng hợp từ hơn 26 công trình khoa học khẳng định cốt liệu lớn tự nhiên hoàn toàn có thể được thay thế bằng cốt liệu lớn tái chế ở các tỷ lệ $r = 30%$, $50%$, $70%$ và $100%$. Silva và cộng sự (2014, 2015) [132, 134] chứng minh cường độ cơ học và độ bền lâu của BTCLTC phụ thuộc trực tiếp vào hàm lượng và chất lượng của phần vữa xi măng cũ bám dính trên hạt cốt liệu. Hansen (1986) [71] cùng Gomez-Soberon (2002) [67] phát hiện biến dạng từ biến của bê tông tái chế cao hơn bê tông thông thường từ 30 – 60% khi chịu ứng suất bằng 40% cường độ chịu nén cực hạn, do thể tích vữa xốp trong bê tông tái chế tăng tới 50%.

Trong y văn tồn tại hai trường phái quan điểm đối lập sâu sắc:

  1. Trường phái bảo thủ (Conservative School): Tiêu biểu với các nghiên cứu của Nixon (1978) [115], de Oliveira và Vazquez (1996) [45], Topçu và Sengel (2004) [140]. Nhóm tác giả này lập luận rằng do cấu trúc xốp, nhiều vi nứt phát sinh trong quá trình nghiền đập khiến độ hút nước của CLLTC tăng vọt lên 3 – 12% (so với 0,5 – 1,2% của đá tự nhiên), cường độ nén giảm từ 15 – 33% và mô đun đàn hồi giảm đến 45%. Quan điểm này dẫn tới việc các tiêu chuẩn như BS 8500:2 (Anh) [37] hay WBTC No.12/2002 (Hồng Kông) [145] khống chế tỷ lệ thay thế tối đa ở mức 20% và chỉ giới hạn cho bê tông cường độ thấp đến trung bình (< 35 – 40 MPa).
  2. Trường phái tiến bộ (Progressive School): Đại diện bởi Xiao và cộng sự (2014, 2018) [146, 151], Ajdukiewicz và Kliszczewicz (2007) [29], Deyu Kong (2010) [47]. Nhóm nghiên cứu này chứng minh rằng nếu nguồn bê tông gốc được kiểm soát từ các kết cấu cường độ cao (cầu, dầm, khung nhà cao tầng) và áp dụng các kỹ thuật xử lý bề mặt hoặc quy trình trộn cải tiến, BTCLTC hoàn toàn có thể đạt cấp độ bền cao và ứng xử của cấu kiện cột chịu nén chỉ suy giảm từ 5 – 15%, hoàn toàn nằm trong dải phân tán cho phép của thiết kế kết cấu.

Về mặt kinh nghiệm quốc tế, Nhật Bản đạt tỷ lệ tái chế CTRXD tới 96% (năm 2012) [111] nhờ ban hành Luật Tái chế Vật liệu Xây dựng từ năm 2000 kết hợp hệ thống chỉ dẫn kỹ thuật chặt chẽ. Tại Cộng hòa Liên bang Đức, tiêu chuẩn DIN 4226-100:2002 [46] cho phép thay thế 20 – 35% CLLTC cho bê tông cấp cường độ 25 – 30 MPa. Luận án định vị nghiên cứu vào mắt xích còn khuyết tại Việt Nam: xác lập luận cứ thực nghiệm vững chắc về khả năng chế tạo bê tông kết cấu B30 từ nguồn phế thải phá dỡ đô thị, phá vỡ định kiến kỹ thuật cho rằng vật liệu tái chế chỉ có thể làm nền lót.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và thách thức các lý thuyết cơ học bê tông truyền thống thông qua việc bổ sung cơ chế ứng xử của hệ composite chứa vi cấu trúc "vùng chuyển tiếp tiếp xúc kép" (Double Interfacial Transition Zone - Double ITZ):

  • Lý thuyết vùng chuyển tiếp kép (Double ITZ): Trong khi bê tông thông thường chỉ có một vùng chuyển tiếp giữa đá tự nhiên và vữa xi măng mới ($ITZ_1$), BTCLTC tồn tại đồng thời $ITZ_1$ (cốt liệu gốc - vữa cũ) và $ITZ_2$ (vữa cũ - vữa mới). Luận án chứng minh $ITZ_2$ có thể được gia cường đáng kể thông qua hiệu ứng nội bảo dưỡng (internal curing) khi lượng ẩm tích tụ trong lỗ rỗng của vữa cũ thoát ra, thúc đẩy quá trình thủy hóa kéo dài của các khoáng clinker chưa phản ứng.
  • Mô hình hóa hàm toán học thực nghiệm: Luận án đề xuất phương trình tương quan phi tuyến giữa mô đun đàn hồi ($E_c$) và cường độ chịu nén quy chuẩn ($f_{cu}$) theo chuỗi thời gian đến 360 ngày, tinh chỉnh từ mô hình chuẩn ACI 318 ($E_c = 57000\sqrt{f_{cu}}$) và CEB-FIB Model Code 1990 nhằm loại bỏ sai số đánh giá quá cao độ cứng của BTCLTC.
  • Lý thuyết tương tác từ biến - co ngót: Xác lập bằng chứng thực nghiệm cho thấy sự gia tăng từ biến (tăng 35 – 51% theo Gomez-Soberon [67]) có tác dụng giải tỏa ứng suất kéo cục bộ sinh ra do co ngót khô, giúp cấu kiện BTCT hạn chế rủi ro nứt sớm dưới tải trọng tĩnh dài hạn.

Khung phân tích độc đáo

Khung phân tích của luận án được xây dựng dựa trên sự giao thoa của ba nền tảng lý thuyết: (1) Lý thuyết phá hủy vật liệu composite nền xi măng, (2) Lý thuyết nhiệt động học thủy hóa và nội bảo dưỡng mao dẫn, và (3) Lý thuyết độ tin cậy kết cấu công trình chịu nén lệch tâm/đúng tâm.

Cách tiếp cận phân tích đa cấp độ (multi-scale approach) liên kết có hệ thống từ vi cấu trúc bề mặt hạt cốt liệu, tính chất cơ lý của mẫu trụ/lăng trụ tiêu chuẩn trong phòng thí nghiệm, cho đến khả năng chịu lực của cấu kiện cột thực tế. Điều kiện biên (boundary conditions) của khung phân tích được xác định rõ: nguồn bê tông phế thải gốc thuộc nhóm kết cấu khung BTCT nhà công nghiệp/dân dụng có mác thiết kế ban đầu $\ge 20\text{ MPa}$, cốt liệu sau nghiền được sàng tuyển cơ học đạt đường kính hạt từ 5 đến 20 mm ($D_{max} = 20\text{ mm}$), tỷ lệ nước/xi măng cố định ở mức $N/X = 0,38$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu theo đuổi hệ hình thực chứng (positivism) với phương pháp tiếp cận định lượng và thực nghiệm kỹ thuật nghiêm ngặt. Thiết kế thực nghiệm đa cấp độ bao gồm:

  • Cấp độ 1 (Vật liệu gốc): Khảo sát công trình nhà công nghiệp 2 tầng xây dựng năm 2000 tại Cầu Giấy, Hà Nội trước khi phá dỡ. Khoan rút lõi trực tiếp trên 3 cấu kiện cột độc lập; mẫu trụ khoan đường kính $D = 54\text{ mm}$, chiều dài $L > 150\text{ mm}$, nén kiểm chứng cường độ trên máy nén thủy lực 200 tấn để xác thực mác bê tông nguyên bản.
  • Cấp độ 2 (Hỗn hợp bê tông): Thiết kế thành phần cấp phối bê tông B30 với 3 dải tỷ lệ thay thế cốt liệu lớn $r = 0%$ (đối chứng), $r = 50%$ và $r = 100%$ theo khối lượng.
  • Cấp độ 3 (Cấu kiện kết cấu): Chế tạo các cấu kiện cột BTCT kích thước tiết diện $200 \times 200\text{ mm}$, chiều cao $H = 880\text{ mm}$, bố trí cốt thép dọc và cốt đai theo đúng quy chuẩn thiết kế kháng nén.

Quy trình nghiên cứu rigorous

Quy trình gia công và chế tạo mẫu tuân thủ nghiêm ngặt các tiêu chuẩn kiểm định:

  1. Gia công cốt liệu: Các khối bê tông phế thải từ dầm, cột được đập thô và đưa vào hệ thống máy nghiền đập hàm kết hợp sàng rung phân loại chế tạo tại Việt Nam. Cốt liệu tái chế sau nghiền có dải kích cỡ hạt 5 – 20 mm, thành phần cấp phối hạt thỏa mãn TCVN 7570:2006 [10] và TCVN 11969:2018 [8].
  2. Kỹ thuật trộn cải tiến (Two-Stage Mixing Approach - TSMA): Nhằm khắc phục tình trạng hút nước nhanh gây mất độ sụt của cốt liệu rỗng xốp, quy trình trộn hai giai đoạn của Vivian Tam và cộng sự [142] được áp dụng: cốt liệu được trộn trước với một phần nước định lượng để tạo màng ẩm bao bọc, tiếp theo mới bổ sung xi măng và lượng nước còn lại. Phương pháp này giúp hồ xi măng thẩm thấu sâu vào các lỗ rỗng bề mặt, tăng mật độ tiếp xúc ITZ.
  3. Kiểm chuẩn độ tin cậy: Triệt tiêu sai số hệ thống bằng phương pháp tam giác đạc thiết bị đo (instrumentation triangulation). Sử dụng song song cảm biến đo lực load cell, đồng hồ so điện tử LVDT đo biến dạng dọc trục và các đầu đo điện trở (strain gauges) dán trực tiếp lên bề mặt bê tông và thanh thép chịu lực. Độ tin cậy dữ liệu đảm bảo hệ số biến động $CV < 5%$ qua các lần đo lặp.

Data và phân tích

Dữ liệu thực nghiệm được thu thập liên tục qua các mốc thời gian: 3, 7, 14, 28, 60, 90, 120, 150, 180 và 360 ngày tuổi.

  • Đánh giá các chỉ tiêu vật lý: Khối lượng thể tích (thấp hơn BTTN từ 5 – 15%), hàm lượng bọt khí (đạt 2,0 – 5,5% so với mức 1,5 – 2,5% của BTTN), độ hút nước của CLLTC (3 – 12%).
  • Phân tích ứng xử cơ học: Vẽ đường cong quan hệ ứng suất - biến dạng ($\sigma - \varepsilon$), xác định mô đun đàn hồi $E_c$ theo tiêu chuẩn NBN B15-203 và ASTM C469.
  • Kiểm định đối chiếu: So sánh dữ liệu thực nghiệm biến dạng từ biến và co ngót với các mô hình dự báo quốc tế ACI 209R-92 [24], CEB-FIB Model Code 1990 [41] và Eurocode 2 (EN 1992-1-1) [53].

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Khả năng chế tạo bê tông chịu lực mác cao: Luận án chứng minh trong điều kiện công nghệ sản xuất tại Việt Nam, hoàn toàn có thể chế tạo thành công bê tông cấp độ bền B30 với cường độ chịu nén mẫu trụ 28 ngày tuổi đạt ngưỡng 40 MPa khi sử dụng 100% cốt liệu lớn tái chế ($r = 100%$).
  2. Hiệu ứng giải phóng ẩm nội tại (Internal Curing Effect): Dù CLLTC có độ rỗng cao, lượng nước dự trữ trong cấu trúc vữa cũ đóng vai trò nguồn cấp ẩm nội bộ trong quá trình đóng rắn. Nhờ đó, tốc độ gia tăng cường độ nén trong 28 ngày đầu của BTCLTC diễn ra rất nhanh, bù đắp đáng kể các khuyết tật ban đầu của vật liệu.
  3. Quy luật suy giảm mô đun đàn hồi $E_c$: Ở 28 ngày tuổi, giá trị $E_c$ đo được của hỗn hợp thay thế $r = 50%$ và $r = 100%$ đạt tương ứng khoảng 88% so với mẫu đối chứng $r = 0%$, nhất quán với kết quả của Zeger Sierens (2014) [154]. Mức suy giảm tổng thể nằm trong khoảng 17,5 – 45% (trung bình 26%), phản ánh bản chất mô đun đàn hồi của đá gốc và vữa cũ thấp hơn đá tự nhiên đặc chắc.
  4. Biến dạng cực hạn trên đường cong $\sigma - \varepsilon$ gia tăng: Khi hàm lượng CLLTC đạt 100%, đỉnh của đường cong biến dạng ($\varepsilon_0$) tăng tới 20% so với bê tông thường [148]. Điều này đồng nghĩa với việc bê tông tái chế có độ dẻo dai cao hơn và khả năng tiêu tán năng lượng biến dạng lớn hơn trước khi đạt tới trạng thái phá hủy giới hạn.
  5. Khả năng chịu nén thực tế của cột BTCT: Thí nghiệm nén đúng tâm trên cột $200 \times 200 \times 880\text{ mm}$ cho thấy ứng xử chịu lực và sơ đồ phân bố biến dạng của cột BTCLTC hoàn toàn tương đồng với cột BTCLTN cho đến thời điểm phá hoại. Sức chịu tải giới hạn của cột chỉ suy giảm trong khoảng 5 – 15% tùy thuộc vào tỷ lệ thay thế $r$, hoàn toàn đáp ứng độ tin cậy chịu tải theo tiêu chuẩn thiết kế kết cấu hiện hành.

Implications đa chiều

  • Về mặt học thuật: Cung cấp bộ cơ sở dữ liệu thực nghiệm toàn diện đầu tiên tại Việt Nam về sự phát triển cơ lý dài hạn (đến 360 ngày) của BTCLTC, hiệu chỉnh các hệ số điều chỉnh trong mô hình tính toán từ biến CEB-FIB Model Code 1990 cho phù hợp với vùng khí hậu nhiệt đới ẩm.
  • Về mặt kỹ thuật công nghệ: Hoàn thiện quy trình công nghệ nghiền sàng phân loại và quy trình trộn TSMA hai giai đoạn, cung cấp giải pháp kỹ thuật khả thi cho các trạm trộn bê tông thương phẩm trong nước mà không đòi hỏi chi phí đầu tư dây chuyền xử lý nhiệt hay hóa chất đắt đỏ.
  • Về mặt ứng dụng thực tiễn: Chứng minh tính khả thi kỹ thuật của việc đưa BTCLTC vào các cấu kiện chịu lực chính như cột, dầm, sàn nhà thấp tầng và nhà công nghiệp, thay vì chỉ chôn lấp làm móng đường hạ tầng.
  • Về mặt chính sách quản lý: Cung cấp cơ sở khoa học định lượng phục vụ Bộ Xây dựng ban hành Tiêu chuẩn Quốc gia về thiết kế kết cấu bê tông sử dụng cốt liệu tái chế, tạo hành lang pháp lý vững chắc cho việc cấp phép và giám sát CTRXD theo Thông tư 08/2017/TT-BXD.

Limitations và Future Research

Nghiên cứu thẳng thắn thừa nhận các giới hạn kỹ thuật và phạm vi thực nghiệm:

  1. Nguồn gốc phế thải đơn lẻ: Mẫu bê tông gốc phục vụ nghiên cứu được lấy từ một công trình nhà công nghiệp cụ thể tại Hà Nội (xây dựng năm 2000), chưa bao quát hết sự đa dạng phức tạp của CTRXD hỗn hợp từ các công trình có cấp phối và tuổi thọ khác nhau.
  2. Hình thức thí nghiệm cấu kiện: Thí nghiệm cột BTCT mới thực hiện dưới sơ đồ chất tải nén đúng tâm trục; chưa mở rộng đánh giá trạng thái chịu nén lệch tâm lớn, nén uốn hai phương, hoặc chịu lực cắt kết hợp xoắn.
  3. Điều kiện tải trọng tĩnh: Toàn bộ thí nghiệm được thực hiện dưới tải trọng tĩnh và bán tĩnh; chưa khảo sát ứng xử động lực học ở tốc độ biến dạng cao hoặc thử nghiệm trên bàn rung mô phỏng tác động động đất (seismic shake-table testing).
  4. Giới hạn thời gian quan trắc: Chu kỳ theo dõi co ngót và từ biến dừng lại ở mốc 360 ngày, chưa đủ dài để quan sát trạng thái bão hòa hoàn toàn của biến dạng từ biến khô sau nhiều năm làm việc.

Chương trình nghiên cứu tiếp theo cần tập trung vào các hướng đột phá:

  • Nghiên cứu ứng xử của cột và khung kết cấu BTCLTC dưới tác dụng của tải trọng nén lệch tâm tĩnh và tải trọng chu kỳ mô phỏng động đất.
  • Ứng dụng các loại phụ gia khoáng hoạt tính cao (tro bay nhiệt điện, xỉ lò cao nghiền mịn GGBS, silica fume) nhằm kích hoạt phản ứng puzơlanic lấp đầy lỗ rỗng vi mô trong lớp vữa cũ bám dính.
  • Đánh giá vòng đời sản phẩm (Life Cycle Assessment - LCA) và hạch toán chi phí vòng đời (LCC) để định lượng chính xác mức giảm phát thải $CO_2$ khi thay thế đá tự nhiên bằng CLLTC.
  • Xây dựng mô hình máy học (Machine Learning) dự báo cường độ và mô đun đàn hồi của bê tông tái chế dựa trên các thông số đặc trưng của bê tông gốc và quy trình nghiền tuyển.

Tác động và ảnh hưởng

  • Tác động học thuật: Thiết lập hệ thống dữ liệu thực nghiệm chuẩn tắc về BTCLTC trong điều kiện khí hậu nhiệt đới gió mùa, đóng góp nguồn trích dẫn giá trị cho các công trình nghiên cứu thuộc danh mục Scopus/Web of Science trong lĩnh vực vật liệu xây dựng bền vững.
  • Chuyển đổi công nghiệp: Thúc đẩy sự hình thành ngành công nghiệp tái chế CTRXD chuyên nghiệp tại Việt Nam. Doanh nghiệp xây dựng có thể chủ động tái chế phế thải ngay tại công trường phá dỡ, cắt giảm 15 – 25% chi phí vận chuyển và mua vật liệu mới.
  • Tác động chính sách: Cung cấp luận cứ vững chắc để các cơ quan quản lý (Bộ Xây dựng, Bộ Tài nguyên và Môi trường) hoàn thiện khung tiêu chuẩn kỹ thuật quốc gia, đẩy nhanh lộ trình bắt buộc sử dụng vật liệu tái chế trong các dự án đầu tư công.
  • Lợi ích môi trường - xã hội: Giảm thiểu áp lực khai thác 170 – 190 triệu m³ đá tự nhiên mỗi năm, ngăn chặn nạn khai thác khoáng sản trái phép, bảo vệ cảnh quan tự nhiên và giảm tải trực tiếp cho các bãi chôn lấp CTRXD đô thị đang quá tải.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới học thuật: Tiếp cận phương pháp luận đa cấp độ từ vi mô đến cấu kiện, bộ số liệu thực nghiệm chi tiết về co ngót, từ biến đến 360 ngày và các mô hình toán học tương quan cơ học để phát triển các đề tài chuyên sâu.
  • Doanh nghiệp R&D và Nhà thầu Xây dựng: Nắm vững chỉ dẫn kỹ thuật về tỷ lệ cấp phối B30, quy trình nghiền phân loại và kỹ thuật trộn hai giai đoạn TSMA để triển khai sản xuất bê tông thương phẩm đạt chuẩn chất lượng với giá thành tối ưu.
  • Cơ quan Hoạch định Chính sách: Sở hữu các bằng chứng khoa học định lượng phục vụ việc soạn thảo quy chuẩn kỹ thuật, định mức kinh tế kỹ thuật và ban hành các chính sách ưu đãi thuế, phí môi trường cho các dự án tái chế CTRXD.
  • Cộng đồng Xã hội: Hưởng lợi trực tiếp từ môi trường đô thị giảm ô nhiễm bụi mịn, hạn chế các bãi rác thải tự phát trên vỉa hè, lòng đường, nâng cao chất lượng sống và phát triển kinh tế tuần hoàn bền vững.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của nghiên cứu là gì và đã mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc làm sáng tỏ cơ chế làm việc của hệ "vùng chuyển tiếp kép" (Double ITZ) trong điều kiện tự bảo dưỡng ẩm mao dẫn. Nghiên cứu đã mở rộng lý thuyết vi cấu trúc ITZ truyền thống (vốn chỉ xét ranh giới đơn giữa đá tự nhiên và vữa xi măng) sang hệ composite đa pha chứa vữa cũ bám dính. Đồng thời, luận án hiệu chỉnh phương trình tương quan mô đun đàn hồi $E_c - f_{cu}$ của tiêu chuẩn ACI 318 và CEB-FIB Model Code 1990, đưa ra hàm thực nghiệm phản ánh chính xác độ suy giảm độ cứng đàn hồi của BTCLTC.

2. Đổi mới phương pháp luận của nghiên cứu thể hiện như thế nào khi so sánh với các công bố quốc tế?

So với nghiên cứu của Ajdukiewicz & Kliszczewicz (2007) [29] (chỉ sử dụng nguồn bê tông phòng thí nghiệm lưu trữ) hay nghiên cứu của Choi & Yun (2012) [42] (khảo sát trên cấu kiện lớn nhưng chưa theo dõi biến dạng dài hạn đến 360 ngày), luận án kết hợp đồng bộ chuỗi phương pháp: (1) Kiểm chuẩn mẫu khoan rút lõi từ công trình thực tế trước khi phá dỡ, (2) Ứng dụng quy trình trộn hai giai đoạn TSMA, và (3) Quan trắc đồng thời các tính chất cơ lý dài hạn (co ngót, từ biến) liên tục qua 10 mốc thời gian từ 3 đến 360 ngày kết hợp nén cấu kiện cột BTCT.

3. Phát hiện thực nghiệm nào gây bất ngờ nhất và cơ chế giải thích là gì?

Phát hiện bất ngờ nhất là sự gia tăng đột biến của đỉnh biến dạng cực hạn ($\varepsilon_0$) trên đường cong ứng suất - biến dạng lên tới 20% khi thay thế 100% CLLTC, trong khi khả năng chịu lực của cột BTCT chỉ suy giảm từ 5 – 15%. Cơ chế được giải thích: lớp vữa cũ bám dính có độ cứng thấp hơn đá tự nhiên hoạt động như một lớp đệm đàn hồi vi mô, làm tăng khả năng biến dạng dẻo và tiêu tán năng lượng của bê tông trước khi hình thành các vết nứt phá hoại vĩ mô xuyên tâm.

4. Luận án có cung cấp quy trình tái lặp (Replication Protocol) hoàn chỉnh không?

Luận án cung cấp chi tiết toàn bộ quy trình tái lặp: từ thông số máy nghiền đập hàm, đường cong cấp phối hạt 5 – 20 mm theo TCVN 7570:2006, tỷ lệ thành phần cấp phối B30 với $N/X = 0,38$, trình tự nạp liệu và thời gian trộn TSMA (trộn cốt liệu với 50% nước trong 60 giây, thêm xi măng trộn 60 giây, nạp nốt 50% nước còn lại trộn 120 giây), đến quy cách gá đặt cảm biến LVDT và load cell trong thí nghiệm nén cột.

5. Khung chương trình nghiên cứu 10 năm (10-Year Research Agenda) được định hình ra sao?

Khung chương trình 10 năm gồm 3 giai đoạn:

  • Giai đoạn 1 (Năm 1 – 3): Mở rộng khảo sát đa dạng hóa nguồn CTRXD (gạch, vữa, bê tông mác khác nhau) và thí nghiệm cột BTCT chịu nén lệch tâm tĩnh và uốn phẳng.
  • Giai đoạn 2 (Năm 4 – 6): Nghiên cứu ứng xử động lực học, độ bền mỏi và khả năng kháng chấn của kết cấu khung - tường BTCLTC trên bàn rung đa chiều; kết hợp phụ gia khoáng puzơlanic nano.
  • Giai đoạn 3 (Năm 7 – 10): Tích hợp công nghệ số (Digital Twin, Machine Learning) kiểm soát chất lượng CTRXD theo thời gian thực và xây dựng Bộ Tiêu chuẩn Thiết kế Kết cấu Bê tông Tái chế Quốc gia toàn diện.

Kết luận

  1. Chứng minh tính khả thi kỹ thuật: Chế tạo thành công bê tông cấp độ bền B30 với cường độ nén mẫu trụ đạt 40 MPa từ 100% cốt liệu lớn tái chế nghiền từ CTRXD tại Việt Nam.
  2. Xác lập hệ dữ liệu cơ lý dài hạn: Cung cấp bộ số liệu thực nghiệm hoàn chỉnh về cường độ, mô đun đàn hồi, co ngót và từ biến theo chuỗi thời gian 3 – 360 ngày dưới các tỷ lệ thay thế $r = 0%$, $50%$ và $100%$.
  3. Kiểm chứng ứng xử cấu kiện thực: Xác nhận cấu kiện cột BTCT sử dụng CLLTC chịu nén đúng tâm duy trì cơ chế phá hoại dẻo an toàn, sức chịu tải chỉ giảm 5 – 15% so với bê tông tự nhiên.
  4. Đột phá về công nghệ chế tạo: Tối ưu hóa quy trình trộn hai giai đoạn (TSMA), kích hoạt hiệu ứng nội bảo dưỡng ẩm mao dẫn giúp cải thiện chất lượng vùng chuyển tiếp tiếp xúc kép ($ITZ$).
  5. Chuyển dịch hệ hình khoa học: Chuyển đổi căn bản nhận thức kỹ thuật từ việc coi CTRXD là "phế thải thứ cấp chôn lấp" sang nhìn nhận như một "nguồn tài nguyên kết cấu giá trị cao".
  6. Mở ra các nhánh nghiên cứu mới: Đặt nền móng cho các hướng nghiên cứu kết cấu kháng chấn, tối ưu hóa vi cấu trúc bằng phụ gia khoáng và mô hình hóa vòng đời phát thải carbon thấp cho ngành xây dựng Việt Nam.
