NGHIÊN CỨU THIẾT KẾ CHẾ TẠO MẠCH TÍCH HỢP SIÊU CAO TẦN (MIC) CHO TUYẾN THU RAĐA QUÂN SỰ: BƯỚC ĐỘT PHÁ LÀM CHỦ CÔNG NGHỆ BÁN DẪN VI SÓNG TẠI VIỆT NAM

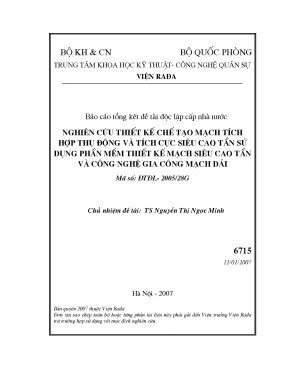

Thông tin đề tài:

  • Mã số đề tài: ĐTĐL-2005/28G (Đề tài độc lập cấp Nhà nước)
  • Chủ nhiệm đề tài: TS. Nguyễn Thị Ngọc Minh
  • Cơ quan chủ trì: Viện Rađa – Trung tâm Khoa học Kỹ thuật & Công nghệ Quân sự (Bộ Quốc phòng)
  • Thời gian thực hiện & nghiệm thu: 2006 – 2007

Tóm tắt nghiên cứu (200-250 từ)

  • Câu hỏi nghiên cứu chính (Research Question): Làm thế nào để làm chủ quy trình công nghệ thiết kế, mô phỏng và chế tạo đồng bộ các mạch tích hợp siêu cao tần (MIC) thụ động và tích cực trên công nghệ mạch dải (Microstrip) nhằm thay thế hoàn toàn hệ thống linh kiện đèn điện tử chân không lạc hậu, bán dẫn hóa toàn diện tuyến thu cao tần của các đài rađa phòng không chủ lực (như P-37 và 55Ж6)?
  • Phương pháp tiếp cận (Methodology Snapshot): Đề tài thiết lập một quy trình công nghệ khép kín: Sử dụng phần mềm chuyên dụng Agilent ADS (Advanced Design System) để thiết kế và mô phỏng tối ưu hóa phi tuyến/tuyến tính dựa trên tham số tán xạ $S$; ứng dụng hệ thống gia công vi dải tự động bằng cơ khí chính xác và chùm tia Laser (ProtoLaser) trên nền vật liệu điện môi cao tần cao cấp (Duroid Rogers 5880, Alumina, Ceramic); tích hợp kỹ thuật hàn dán linh kiện dán bề mặt (SMD); đo kiểm nghiêm ngặt bằng máy phân tích mạng véc-tơ (VNA đến 20 GHz) và kiểm nghiệm môi trường theo tiêu chuẩn quân sự MIL-STD-883.
  • Phát hiện & Sản phẩm then chốt (Key Findings): Chế tạo thành công trọn bộ các khối chức năng siêu cao tần cho 02 tuyến thu đài rađa dải sóng centimét P-37 (bộ hạn chế công suất điốt PIN, bộ khuếch đại tạp thấp LNA, bộ dao động VCO, bộ trộn tần cân bằng Rat-race, bộ lọc dải, bộ chia/cộng Wilkinson) và dải sóng mét 55Ж6. Các module đạt hệ số tạp cực thấp ($F < 3\text{ dB}$ so với $6 - 7\text{ dB}$ của đèn cũ), hệ số khuếch đại $> 25\text{ dB}$, bảo vệ triệt để xung lọt $> 40\text{ dB}$, nâng tuổi thọ làm việc liên tục từ dưới 2.000 giờ lên trên 5.000 giờ.
  • Hàm ý thực tiễn (Implications): Đề tài đánh dấu bước chuyển mình mang tính bước ngoặt, mở đường cho việc tự chủ công nghệ thiết kế – chế tạo vi mạch siêu cao tần trong nước, giải quyết triệt để bài toán khan hiếm vật tư khí tài, tiết kiệm hàng triệu USD cho ngân sách quốc phòng và nâng cao sức chiến đấu của hệ thống phòng không quốc gia.

Bối cảnh và tầm quan trọng (300-350 từ)

  • Hiện trạng tri thức & khí tài (Current State of Knowledge): Hệ thống rađa cảnh giới và dẫn đường trong biên chế Quân đội nhân dân Việt Nam (tiêu biểu như các dòng đài P-12, P-14, P-35, P-37, 55Ж6...) phần lớn thuộc thế hệ thứ nhất sử dụng kỹ thuật tương tự (Analog) và linh kiện đèn điện tử chân không (như đèn sóng chạy TWT YB-99, đèn tháp 3 cực GS-01, đèn dao động Klystron). Sau hàng chục năm vận hành trong điều kiện khí hậu nhiệt đới ẩm gió mùa khắc nghiệt, khí tài đã tích lũy số giờ hoạt động rất cao, dẫn tới tình trạng xuống cấp nghiêm trọng: hệ số sóng đứng (VSWR) đường truyền tăng cao, khả năng cách điện suy giảm, hệ số tạp âm lớn và độ nhạy máy thu giảm sút rõ rệt.

  • Khoảng trống nghiên cứu (Research Gap Identified): Trên thế giới, các quốc gia phát triển đã chuyển dịch hoàn toàn sang công nghệ vi mạch siêu cao tần tích hợp (MIC/MMIC) và bán dẫn trường GaAs MESFET/HEMT. Trong khi đó, các nguồn cung cấp linh kiện đèn điện tử thế hệ cũ từ Nga và Đông Âu gần như đã ngừng sản xuất thương mại, tạo ra sự khan hiếm linh kiện dự phòng nghiêm trọng. Tại Việt Nam trước năm 2005, các nghiên cứu vi sóng chỉ dừng lại ở mức độ cục bộ, đơn chiếc (thay thế thử nghiệm một tầng khuếch đại) mà chưa từng có công trình nào nghiên cứu cơ bản, hệ thống để thiết kế chế tạo thay thế toàn bộ tuyến thu cao tần hoàn chỉnh bằng công nghệ mạch dải.

  • Tính thời điểm và mức độ cấp thiết (Timeliness & Relevance): Nhu cầu khôi phục, hiện đại hóa và nâng cao khả năng phát hiện mục tiêu của lưới rađa quốc gia trong bối cảnh chiến tranh công nghệ cao là nhiệm vụ cấp bách. Việc tự chủ thiết kế thay vì nhập ngoại module đồng bộ với chi phí đắt đỏ là con đường sống còn để làm chủ trang bị kỹ thuật.

  • Tác động tiềm năng (Potential Impact): Công trình tạo tiền đề vững chắc giúp kéo dài vòng đời khai thác của các đài rađa thêm 10–15 năm, nâng cao xác suất phát hiện các mục tiêu có diện tích phản xạ hiệu dụng (RCS) nhỏ, giảm tiêu thụ điện năng, giảm kích thước module và đặt nền móng đào tạo đội ngũ chuyên gia đầu ngành về kỹ thuật siêu cao tần tại Việt Nam.

Methodology và approach (350-400 từ)

  • Thiết kế nghiên cứu (Research Design): Đề tài áp dụng phương pháp nghiên cứu kết hợp chặt chẽ giữa lý thuyết vi sóng hiện đại, mô phỏng máy tính chuyên sâu (CAD/CAE), chế tạo mẫu thực nghiệm (CAM) và kiểm định thực tế trên trận địa chiến đấu. Thiết kế được triển khai theo cấu trúc module hóa chuẩn hóa trở kháng $50,\Omega$, cho phép tích hợp "Plug-and-Play" tương thích tuyệt đối với cấu hình cơ khí – điện khí của đài nguyên bản.

  • Phương pháp mô phỏng và tối ưu hóa (Simulation & Modeling Techniques):

    • Sử dụng phần mềm thiết kế mạch siêu cao tần Agilent ADS (Advanced Design System) để thiết kế toàn diện mạch tuyến tính và phi tuyến.
    • Nhập ma trận tham số tán xạ $[S]$ của các linh kiện bán dẫn (transistor trường GaAs MESFET như ATF-13336, IC khuếch đại dải rộng MAR-8SM, MGA-86576, NBB-300, điốt PIN 2A517/2A510A, điốt biến dung Varactor BB405B) để tính toán phối hợp trở kháng tối ưu giữa các tầng và đầu vào/ra.
    • Tối ưu hóa đa mục tiêu: Vừa đảm bảo hệ số khuếch đại cực đại ($G > 25\text{ dB}$), vừa ghìm hệ số tạp cực tiểu ($F < 3\text{ dB}$) thông qua các đường dây vi dải bù điện cảm ($L_1, L_4$) và mạch lọc dải thông tích hợp.
    • Thiết kế các cấu trúc siêu cao tần phức tạp: Bộ chia/cộng công suất Wilkinson 3 tầng dải rộng ($400\text{ MHz}$), vòng lai Rat-race chu vi $1.5\lambda$ dịch pha $180^\circ$ cho bộ trộn tần cân bằng nhằm triệt tiêu tạp âm dao động ngoại sai.
       [ ADS Simulation ] ---> [ Tham số S & Phối hợp trở kháng ]
[ Kiểm thử VNA & MIL-STD-883 ] <--- [ ProtoLaser & Hàn SMD ]

  • Công nghệ gia công và đóng gói (Fabrication & Assembly):

    • Sử dụng vật liệu tấm mạch in vi sóng cao cấp Rogers Duroid 5880 ($\varepsilon_r = 2.2$, chiều dày điện môi $h = 1.59\text{ mm}$, độ dày lá đồng $t = 70,\mu\text{m}$) cùng đế gốm Alumina và Ceramic.
    • Gia công vi dải bằng hệ thống thiết bị tích hợp đầu cơ khí chính xác và chùm tia Laser ProtoLaser, đạt độ chính xác hình học đường mạch đến micromet.
    • Ứng dụng dây chuyền mạ kim loại xuyên lỗ vi thông (via holes) và công nghệ hàn dán bề mặt linh kiện dán SMD chống suy hao tiếp xúc tại dải tần gigahertz.

  • Độ tin cậy và kiểm chuẩn (Validity & Reliability):

    • Đo kiểm phòng thí nghiệm: Đo kiểm tra tham số bằng Máy phân tích mạng véc-tơ VNA HP8720D (tần số đến $20\text{ GHz}$), Máy phân tích phổ HP8593E, Máy đo tổng hợp vi sóng Marconi 6200B và hệ thống đo hệ số tạp chuẩn.
    • Kiểm nghiệm độ bền môi trường: Thử nghiệm sốc nhiệt, rung xóc và vi khí hậu nhiệt đới theo tiêu chuẩn nghiêm ngặt của Quân đội Mỹ MIL-STD-883 tại Trung tâm Tiêu chuẩn – Đo lường – Chất lượng.
    • Thử nghiệm thực địa tác chiến: Lắp đặt trực tiếp lên đài rađa 55Ж6 tại Trạm Rađa 19 (Trung đoàn 295, Sư đoàn 363) từ ngày 25/01/2007 và đài rađa P-37 tại Trạm Rađa T-26 (Trung đoàn 293, Sư đoàn 361) từ ngày 03/07/2007.

Phát hiện chính (400-450 từ)

  • 1. Tuyến thu cao tần dải sóng centimét (P-37, băng tần $2.7 - 3.1\text{ GHz}$) đạt tính năng kỹ thuật vượt trội:
    • Khối khuếch đại tạp thấp (LNA): Cấu trúc 2 tầng (ATF-13336 + MGA-86576) đạt hệ số khuếch đại $G > 25\text{ dB}$, độ không đồng đều dải thông $< \pm 1\text{ dB}$, điểm nén công suất $P_{1\text{dB}} \ge 10\text{ dBm}$. Đặc biệt, hệ số tạp được nén xuống $F < 3\text{ dB}$ (tầng 1 đạt $F < 1\text{ dB}$), giảm hơn một nửa so với mức $6 - 7\text{ dB}$ của đèn sóng chạy YB-99 nguyên bản, trực tiếp nâng cao cự ly phát hiện mục tiêu của đài.
    • Khối bảo vệ hạn chế công suất (PIN Limiter): Kết hợp cấu trúc hạn chế thụ động và tích cực đồng bộ với xung phát. Suy hao chèn khi thu cực thấp ($< 3\text{ dB}$), mức hạn chế xung lọt công suất đỉnh khi phát đạt $> 40\text{ dB}$, giải quyết dứt điểm hiện tượng đánh xuyên và cháy hỏng tầng đầu vào do phóng điện không kiệt.
    • Bộ trộn tần cân bằng (Rat-race Mixer): Đạt độ phân cách giữa các cổng $\text{LO-RF} > 40\text{ dB}$ và $\text{LO-IF} > 40\text{ dB}$, tổn hao chuyển đổi $< 7\text{ dB}$ trên toàn dải $400\text{ MHz}$, loại bỏ hiệu quả tạp âm biên của bộ dao động ngoại sai.
    • Bộ dao động điều khiển bằng điện áp (VCO): Sử dụng transistor lưỡng cực vi sóng MRF2369 kết hợp điốt biến dung BB405B và bộ đệm cách ly hai tầng; công suất ra ổn định $> 10\text{ dBm}$, độ ổn định tần số đạt $\pm 10 \times 10^{-5}$, dải điều chỉnh bám tần tuyến tính rộng $400\text{ MHz}$ với điện áp điều khiển $0 - 20\text{ V}$.
Khối chức năng (Dải Centimét P-37) Dải tần hoạt động Hệ số khuếch đại / Tổn hao Hệ số tạp âm ($F$) Độ cách ly / Hạn chế
Bộ khuếch đại tạp thấp (LNA) $2.7 - 3.1\text{ GHz}$ Gain $> 25\text{ dB}$ $< 3\text{ dB}$ $\text{VSWR} < 1.5:1$
Bộ chuyển mạch / Hạn chế PIN $2.7 - 3.1\text{ GHz}$ Suy hao $< 3\text{ dB}$ — Hạn chế $> 40\text{ dB}$
Bộ trộn tần cân bằng Rat-race $2.7 - 3.1\text{ GHz}$ Suy hao $< 7\text{ dB}$ — Cách ly $\text{LO-RF/IF} > 40\text{ dB}$
Bộ dao động ngoại sai VCO $2.7 - 3.1\text{ GHz}$ $P_{\text{out}} > 10\text{ dBm}$ Mức hài $< -18\text{ dBc}$ Bám tần $400\text{ MHz}$
Bộ chia công suất Wilkinson $2.7 - 3.1\text{ GHz}$ Suy hao chèn $< 0.3\text{ dB}$ — Cách ly $> 20\text{ dB}$

  • 2. Khối tiền khuếch đại và chuyển mạch dải sóng mét (55Ж6, băng tần $160 - 250\text{ MHz}$):

    • Module khuếch đại cao tần dải rộng sử dụng vi mạch MAR-8SM phối hợp NBB-300 đạt hệ số khuếch đại $G > 25\text{ dB}$, hệ số tạp $F < 3\text{ dB}$, độ phẳng dải thông $< \pm 1\text{ dB}$, thay thế hoàn hảo mảng $Б1УШ4$ cũ.
    • Bộ chuyển mạch 2 kênh điốt PIN sử dụng điốt 2A517 và 2A510A đấu nối tiếp - song song tạo suy hao chặn $> 40\text{ dB}$ và tích hợp phân nhánh định hướng ghép lỏng $20\text{ dB}$ để cấp tín hiệu thử máy.

  • 3. Giải pháp mở rộng kỹ thuật bất ngờ (Unexpected Engineering Innovations): Dù không nằm trong danh mục kinh phí được phê duyệt ban đầu do nguồn lực hạn chế, nhóm nghiên cứu đã chủ động nghiên cứu thiết kế thành công 02 bộ tiền khuếch đại trung tần và 02 bộ tự động điều chỉnh tần số (AFC). Sự bổ sung mang tính then chốt này đã tạo nên một tuyến thu khép kín hoàn chỉnh, cho phép lắp đặt và vận hành trực tiếp trên đài chiến đấu thực tế mà không cần phụ thuộc vào bất kỳ khối phụ trợ tương tự cũ nào.

Đóng góp khoa học (250-300 từ)

  • Đóng góp về mặt lý thuyết (Theoretical Contributions):

    • Hệ thống hóa cơ sở lý thuyết vi sóng, xây dựng hoàn chỉnh mô hình tính toán tán xạ phi tuyến và thuật toán tối ưu hóa hệ số tạp cho các cấu trúc vi mạch bán dẫn đa tầng hoạt động tại dải sóng mét và centimét.
    • Phát triển lý thuyết khảo sát và triệt tiêu phổ tạp âm trong các bộ dao động vi sóng bán dẫn công suất cao, tạo cơ sở khoa học vững chắc cho việc thiết kế các khối tạo dao động siêu cao tần có độ ổn định phổ cao.

  • Đổi mới phương pháp luận công nghệ (Methodological Innovations):

    • Tiên phong xác lập quy trình công nghệ thiết kế – mô phỏng – chế tạo – đo kiểm vi mạch siêu cao tần (MIC) chuẩn hóa tại Việt Nam dựa trên sự tích hợp giữa phần mềm mô phỏng trường điện từ ADS và công nghệ quang khắc cơ – laser ProtoLaser.

  • Ứng dụng thực tiễn & Quốc phòng (Practical Applications):

    • Cung cấp giải pháp kỹ thuật hoàn chỉnh để phục hồi, cải tiến và nâng cấp 20 bộ đài rađa P-37 và các hệ thống rađa 55Ж6 trong toàn quân, giúp tiết kiệm hàng triệu USD so với việc mua sắm trang bị mới hoặc nhập khẩu linh kiện đơn chiếc từ nước ngoài.

  • Ban hành quy chuẩn & Chính sách (Policy & Standardization):

    • Xây dựng và ban hành thành công 06 Tiêu chuẩn Quân sự (TQSB) cấp Nhà nước/Bộ Quốc phòng, phục vụ công tác đo lường, nghiệm thu và sản xuất hàng loạt khí tài siêu cao tần:
      1. 27 TQSB 44:2002 (Bộ dao động bán dẫn SCT – Phương pháp kiểm tra)
      2. 41 TQSB 71:2004 (Vật liệu SCT – Hằng số điện môi – Phương pháp kiểm tra)
      3. 41 TQSB 134:2006 (Máy thu rađa P-37 – Bộ trộn tần – Yêu cầu kỹ thuật và phương pháp kiểm tra)
      4. 41 TQSB 132:2006 (Rađa cảnh giới 55Ж6 – Bộ chuyển mạch điốt PIN)
      5. 41 TQSB 131:2006 (Rađa cảnh giới 55Ж6 – Bộ khuếch đại cao tần dải rộng)
      6. 41 TQSB 99:2005 (Đài rađa P-37 – Đường truyền SCT – Bộ phân đường định hướng)

Đối tượng quan tâm (200-250 từ)

  • Nhà nghiên cứu học thuật & Viện chuyên ngành: Các nhà khoa học, giảng viên và nghiên cứu sinh chuyên ngành Kỹ thuật Vô tuyến – Siêu cao tần, Điện tử – Viễn thông, Công nghệ Bán dẫn và Thiết kế Vi mạch tích hợp (RFIC/MMIC).
  • Kỹ sư công nghiệp & Nhà máy quốc phòng: Đội ngũ kỹ sư, kỹ thuật viên tại các nhà máy sửa chữa khí tài rađa (Nhà máy Z119, Nhà máy A29...) áp dụng trực tiếp sơ đồ nguyên lý, mạch in và quy trình công nghệ để chế tạo vật tư thay thế, phục hồi vũ khí trang bị.
  • Cán bộ kỹ thuật Quân binh chủng: Lực lượng kỹ thuật thuộc Quân chủng Phòng không – Không quân, Quân chủng Hải quân, Binh chủng Pháo binh, Bộ đội Biên phòng đang trực tiếp quản lý và vận hành các tổ hợp khí tài vô tuyến điện tử.
  • Lợi ích mang lại:
    • Tiếp cận tài liệu thiết kế gốc và quy trình công nghệ vi sóng chuẩn hóa;
    • Nắm bắt phương pháp đo kiểm hiện đại theo chuẩn quân sự quốc tế;
    • Thúc đẩy sự tự chủ trang bị, giảm thiểu thời gian đình trệ khí tài khi gặp hỏng hóc kỹ thuật trên trận địa.

FAQ (Câu hỏi thường gặp) (250-300 từ)

1. Phát hiện và bước đột phá quan trọng nhất của đề tài là gì?

Bước đột phá lớn nhất là việc làm chủ quy trình khép kín để thiết kế, chế tạo hoàn chỉnh toàn bộ tuyến thu siêu cao tần bằng công nghệ bán dẫn vi dải (MIC). Đề tài giải quyết dứt điểm bài toán thay thế đèn sóng chạy YB-99 và đèn dao động GS-01 bằng linh kiện bán dẫn GaAs MESFET và mạch dao động VCO có bộ đệm, giúp giảm hệ số tạp ($F < 3\text{ dB}$) và nâng cao rõ rệt độ nhạy thu của rađa.

2. Điểm độc đáo trong phương pháp luận (Methodology) nghiên cứu là gì?

Lần đầu tiên tại Việt Nam, quy trình thiết kế mạch vi sóng được hiện đại hóa hoàn toàn bằng phần mềm mô phỏng Agilent ADS kết hợp với dây chuyền gia công cơ khí chính xác và tia Laser (ProtoLaser) trên đế Duroid Rogers 5880 chuyên dụng. Toàn bộ tham số được kiểm định trên máy phân tích mạng VNA HP8720D và thử nghiệm độ bền môi trường khắt khe theo chuẩn MIL-STD-883.

3. Kết quả nghiên cứu có khả năng tổng quát hóa (Generalize) cho các đài khác không?

Hoàn toàn có khả năng. Các giải pháp mạch vi dải (LNA, PIN limiter, Mixer, Wilkinson Divider, VCO) và chuẩn giao tiếp $50,\Omega$ được xây dựng trong đề tài có tính module hóa cao, dễ dàng mở rộng, tùy biến tham số để ứng dụng cho các đài rađa khác như P-14, P-18, P-19, P-35, Kasta-2E2 cũng như các hệ thống viễn thông quân sự và dân dụng băng rộng.

4. Hướng phát triển tiếp theo (Next Steps) của nghiên cứu này là gì?

Định hướng tiếp theo là nâng cấp từ công nghệ mạch tích hợp lai vi dải (MIC) lên công nghệ vi mạch tích hợp nguyên khối đơn tinh thể (MMIC); ứng dụng công nghệ bán dẫn công suất cao Gallium Nitride (GaN) và Silicon Carbide (SiC); phát triển các module thu-phát kỹ thuật số (T/R Module) phục vụ đề án chế tạo đài rađa mảng pha quét điện tử chủ động (AESA) "Make in Vietnam".

5. Khả năng ứng dụng thực tiễn của các sản phẩm như thế nào?

Sản phẩm không dừng lại ở mức mẫu thử nghiệm phòng thí nghiệm mà đã được lắp đặt trực tiếp trên các đài chiến đấu thực tế (đài 55Ж6 tại Trạm 19 – e295 và đài P-37 tại Trạm T-26 – e293), vận hành ổn định trong nhiều năm liên tục, khẳng định độ tin cậy và khả năng sản xuất loạt trang bị cho quân đội.

Kết luận (150 từ)

Đề tài độc lập cấp Nhà nước ĐTĐL-2005/28G do TS. Nguyễn Thị Ngọc Minh chủ nhiệm là một dấu mốc công nghệ đặc biệt quan trọng, đưa kỹ thuật siêu cao tần quân sự Việt Nam tiến một bước dài từ nghiên cứu lý thuyết đến làm chủ chế tạo thực tiễn. Thành công của đề tài không chỉ giải quyết trọn vẹn bài toán cấp bách về bảo đảm kỹ thuật, hiện đại hóa các tổ hợp đài rađa chủ lực P-37 và 55Ж6, mà còn đào tạo đội ngũ chuyên gia chất lượng cao, xác lập hệ thống 06 Tiêu chuẩn Quân sự chuẩn mực.

Trong kỷ nguyên tác chiến không gian số và chiến tranh công nghệ cao, những thành tựu từ công trình này đóng vai trò là bệ phóng vững chắc để Việt Nam tiếp tục tiến sâu vào lĩnh vực thiết kế vi mạch tích hợp nguyên khối (MMIC), module rađa mảng pha hiện đại, khẳng định tiềm lực tự chủ khoa học công nghệ quốc phòng của đất nước.
