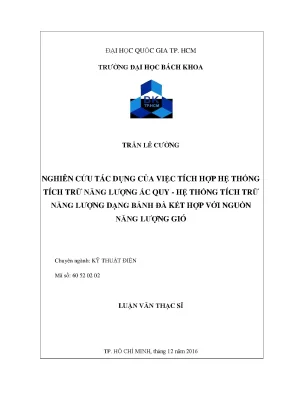

Luận văn thạc sĩ kỹ thuật điện nghiên cứu tác dụng của việc tích hợp hệ thống tích trữ năng lượng ắc quy hệ thống tích trữ năng lượng dạng bánh đà kết hợp với nguồn năng lượng gió

Nghiên cứu tác dụng của hệ thống tích trữ năng lượng ắc quy và bánh đà kết hợp với năng lượng gió trong luận văn thạc sĩ kỹ thuật điện.

• Tác giả: Trần Lê Cường
• Người hướng dẫn: TS. Lê Kỷ
• Trường học: Đại học Bách Khoa - ĐHQG - HCM
• Chuyên ngành: Kỹ thuật điện
• Đề tài: Nghiên Cứu Tác Dụng Hệ Thống Tích Trữ Năng Lượng Ắc Quy và Bánh Đà Kết Hợp Nguồn Năng Lượng Gió
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: TP. Hồ Chí Minh

Tóm tắt

I. Tổng Quan Về Hệ Thống Tích Trữ Năng Lượng Kết Hợp Gió

Điện năng đóng vai trò then chốt trong phát triển kinh tế, an ninh và đời sống. Việc xây dựng và phát triển các nguồn năng lượng điện là vô cùng cần thiết. Hệ thống năng lượng hiện đại không chỉ cần đáp ứng nhu cầu mà còn phải đảm bảo độ tin cậy, đặc biệt khi các nguồn năng lượng truyền thống đang cạn kiệt và gây ảnh hưởng tới môi trường. Sự ra đời của các nguồn năng lượng tái tạo như năng lượng gió, năng lượng mặt trời đã giải quyết được phần nào những khó khăn này. Tuy nhiên, hiệu suất hoạt động của các nguồn năng lượng này còn nhiều hạn chế do sự phụ thuộc vào các yếu tố khách quan không ổn định. Do đó, tích trữ năng lượng là một giải pháp khả thi để sử dụng hiệu quả năng lượng tái tạo, giảm thời gian phát và chu kỳ khởi động/dừng của các máy phát truyền thống. Mục tiêu chính của nghiên cứu này là đánh giá tác động của việc tích hợp hệ thống tích trữ năng lượng vào hệ thống điện gió cục bộ.

1.1. Tầm Quan Trọng Của Tích Trữ Năng Lượng Trong Điện Gió

Việc tích hợp hệ thống tích trữ năng lượng (ESS) vào hệ thống điện gió giúp giải quyết vấn đề biến động của năng lượng gió. ESS giúp ổn định tần số lưới điện, đảm bảo nguồn cung cấp điện liên tục và tin cậy cho người tiêu dùng. Điều này đặc biệt quan trọng đối với các hệ thống điện gió độc lập hoặc microgrid, nơi mà sự ổn định của nguồn cung cấp điện là yếu tố sống còn. Theo luận văn gốc, việc tích trữ năng lượng là “một biện pháp rất khả thi nhằm sử dụng hiệu quả các nguồn điện năng lượng tái tạo, giảm thời gian phát cũng như giảm chu kì khởi động và dừng của máy phát sử dụng năng lượng truyền thống”. Ngoài ra, việc tích hợp này còn giảm số lần khởi động các máy phát điện dự phòng, tiết kiệm nhiên liệu và giảm phát thải.

1.2. Giới Thiệu Hệ Thống Tích Trữ Năng Lượng Ắc Quy và Bánh Đà

Nghiên cứu tập trung vào hai loại hệ thống tích trữ năng lượng: ắc quy (Battery Energy Storage System - BESS) và bánh đà (Flywheel Energy Storage System - FESS). Ắc quy lưu trữ năng lượng dưới dạng hóa năng, trong khi bánh đà lưu trữ năng lượng dưới dạng động năng. Mỗi loại có ưu và nhược điểm riêng, phù hợp với các ứng dụng và điều kiện vận hành khác nhau. Luận văn này sẽ so sánh khả năng đáp ứng công suất và phạm vi ứng dụng của cả hai hệ thống trong các chế độ vận hành khác nhau của hệ thống điện gió cục bộ. Hiệu suất hệ thống, chi phí đầu tư, và tuổi thọ hệ thống là những yếu tố quan trọng được xem xét khi so sánh.

II. Thách Thức Giải Pháp Tích Hợp ESS vào Hệ Thống Điện Gió

Việc tích hợp hệ thống tích trữ năng lượng vào hệ thống điện gió không chỉ mang lại lợi ích mà còn đi kèm với nhiều thách thức. Năng lượng gió vốn không ổn định, gây ra các vấn đề về ổn định lưới điện, đặc biệt là tần số lưới điện và điện áp lưới điện. Việc lựa chọn hệ thống ESS phù hợp, xây dựng thuật toán điều khiển hiệu quả và đảm bảo độ tin cậy hệ thống là những yếu tố then chốt. Giải pháp chính là sử dụng hệ thống hybrid kết hợp nhiều loại ESS khác nhau để tận dụng ưu điểm và khắc phục nhược điểm của từng loại. Nghiên cứu này tập trung vào việc kết hợp ắc quy và bánh đà để tạo ra một hệ thống lưu trữ năng lượng linh hoạt và hiệu quả.

2.1. Vấn Đề Về Ổn Định Lưới Điện Khi Sử Dụng Năng Lượng Gió

Năng lượng gió có tính chất gián đoạn và biến đổi, gây khó khăn trong việc duy trì ổn định lưới điện. Sự thay đổi đột ngột của công suất gió có thể dẫn đến dao động tần số lưới điện và điện áp lưới điện. Điều này ảnh hưởng đến chất lượng điện năng cung cấp cho người tiêu dùng và có thể gây ra sự cố cho các thiết bị điện. Việc điều khiển hệ thống và lưu trữ năng lượng đóng vai trò quan trọng trong việc giải quyết vấn đề này. Cần có các thuật toán điều khiển tiên tiến để điều phối hoạt động của turbine gió và hệ thống ESS một cách hiệu quả.

2.2. Các Yếu Tố Ảnh Hưởng Đến Việc Lựa Chọn Hệ Thống ESS

Việc lựa chọn hệ thống ESS phù hợp phụ thuộc vào nhiều yếu tố, bao gồm: Hiệu suất hệ thống, chi phí đầu tư, tuổi thọ hệ thống, khả năng đáp ứng công suất, tốc độ phản hồi, và yêu cầu bảo trì. Ắc quy có ưu điểm là hiệu suất cao và chi phí tương đối thấp, nhưng có tuổi thọ giới hạn và tốc độ phản hồi chậm. Bánh đà có tuổi thọ cao và tốc độ phản hồi nhanh, nhưng có chi phí đầu tư cao hơn và hiệu suất thấp hơn. Việc cân nhắc kỹ lưỡng các yếu tố này là rất quan trọng để đảm bảo hiệu quả kinh tế và kỹ thuật của hệ thống điện gió.

2.3. Sử Dụng Hệ Thống Hybrid Để Tối Ưu Hóa Hiệu Quả

Một giải pháp hiệu quả để giải quyết các thách thức trên là sử dụng hệ thống hybrid kết hợp nhiều loại ESS khác nhau. Ví dụ, kết hợp ắc quy và bánh đà có thể tận dụng ưu điểm của cả hai loại. Bánh đà có thể đáp ứng nhanh chóng các biến động công suất ngắn hạn, trong khi ắc quy có thể cung cấp năng lượng trong thời gian dài hơn. Việc điều khiển hệ thống hybrid đòi hỏi các thuật toán phức tạp để điều phối hoạt động của từng thành phần một cách tối ưu. Mô hình hóa hệ thống bằng các công cụ như Simulink, MATLAB, hoặc HOMER là cần thiết để đánh giá hiệu quả của các giải pháp khác nhau.

III. Nghiên Cứu Mô Phỏng Tác Dụng Của Ắc Quy Trong Điện Gió

Nghiên cứu sử dụng mô hình hóa hệ thống và mô phỏng để đánh giá tác dụng của việc tích hợp ắc quy vào hệ thống điện gió cục bộ. Mô hình được xây dựng trên phần mềm MATLAB/Simulink, bao gồm turbine gió, ắc quy, tải tiêu thụ, và hệ thống điều khiển. Các kịch bản mô phỏng khác nhau được thực hiện để đánh giá hiệu quả của ắc quy trong việc ổn định tần số lưới điện, cải thiện độ tin cậy hệ thống, và giảm sự phụ thuộc vào các nguồn điện truyền thống. Phân tích kinh tế cũng được thực hiện để đánh giá tính khả thi dự án.

3.1. Xây Dựng Mô Hình Mô Phỏng Hệ Thống Điện Gió Kết Hợp Ắc Quy

Mô hình mô phỏng bao gồm các thành phần chính: turbine gió (Wind Turbine Generator - WTG), ắc quy (Battery Energy Storage System - BESS), tải tiêu thụ (Consumer Load - CL), và hệ thống điều khiển. Mô hình turbine gió có thể là loại máy phát điện không đồng bộ nguồn kép (DFIG) hoặc loại máy phát cảm ứng với tốc độ cố định. Mô hình ắc quy được xây dựng dựa trên các thông số kỹ thuật của ắc quy NiMh. Hệ thống điều khiển sử dụng các thuật toán điều khiển tiên tiến để điều phối hoạt động của turbine gió và ắc quy.

3.2. Đánh Giá Ảnh Hưởng Của Ắc Quy Đến Tần Số và Điện Áp Lưới

Kết quả mô phỏng cho thấy việc tích hợp ắc quy giúp cải thiện đáng kể ổn định tần số lưới điện và điện áp lưới điện. Ắc quy có thể cung cấp hoặc hấp thụ công suất phản kháng để duy trì điện áp ổn định. Thuật toán điều khiển được thiết kế để đảm bảo ắc quy hoạt động trong phạm vi an toàn và hiệu quả. Độ tin cậy hệ thống cũng được cải thiện nhờ khả năng của ắc quy trong việc cung cấp điện dự phòng khi năng lượng gió không đủ.

3.3. Phân Tích Kinh Tế Tính Khả Thi Của Dự Án

Phân tích kinh tế được thực hiện để đánh giá tính khả thi dự án tích hợp ắc quy vào hệ thống điện gió. Các yếu tố được xem xét bao gồm: chi phí đầu tư, chi phí vận hành, tuổi thọ hệ thống, giá điện, và lợi ích về môi trường. Kết quả phân tích cho thấy dự án có tính khả thi khi có chính sách hỗ trợ từ chính phủ và giá điện cao. Giảm phát thải carbon và sử dụng năng lượng sạch cũng là những lợi ích quan trọng cần được xem xét.

IV. Phân Tích Mô Phỏng Tác Dụng Của Bánh Đà Trong Điện Gió

Tương tự như ắc quy, bánh đà cũng được mô hình hóa và mô phỏng để đánh giá tác dụng của nó trong hệ thống điện gió cục bộ. Mô hình bánh đà bao gồm bánh đà, máy điện, và bộ biến đổi công suất. Các kịch bản mô phỏng khác nhau được thực hiện để đánh giá khả năng của bánh đà trong việc cung cấp công suất trong thời gian ngắn, cải thiện chất lượng điện năng, và giảm sự biến động của năng lượng gió.

4.1. Xây Dựng Mô Hình Mô Phỏng Hệ Thống Điện Gió Kết Hợp Bánh Đà

Mô hình mô phỏng bao gồm turbine gió, bánh đà (Flywheel Energy Storage System - FESS), tải tiêu thụ, và hệ thống điều khiển. Bánh đà được mô hình hóa dựa trên các thông số vật lý và điện của nó. Máy điện được sử dụng để chuyển đổi năng lượng điện thành năng lượng động và ngược lại. Bộ biến đổi công suất được sử dụng để kết nối bánh đà với lưới điện.

4.2. Đánh Giá Khả Năng Cung Cấp Công Suất Nhanh Của Bánh Đà

Kết quả mô phỏng cho thấy bánh đà có khả năng cung cấp công suất rất nhanh, giúp cải thiện chất lượng điện năng và giảm sự biến động của năng lượng gió. Bánh đà có thể bù đắp cho sự thiếu hụt công suất trong thời gian ngắn, giúp duy trì ổn định lưới điện. Thuật toán điều khiển được thiết kế để đảm bảo bánh đà hoạt động trong phạm vi an toàn và hiệu quả.

4.3. So Sánh Hiệu Quả Kinh Tế Giữa Bánh Đà Và Ắc Quy

So sánh hiệu quả kinh tế giữa bánh đà và ắc quy cho thấy bánh đà có chi phí đầu tư cao hơn, nhưng có tuổi thọ hệ thống dài hơn và chi phí bảo trì thấp hơn. Ắc quy có chi phí đầu tư thấp hơn, nhưng có tuổi thọ ngắn hơn và chi phí bảo trì cao hơn. Việc lựa chọn giữa bánh đà và ắc quy phụ thuộc vào các yếu tố cụ thể của từng dự án.

V. So Sánh Ắc Quy và Bánh Đà Ứng Dụng Thực Tế Trong Điện Gió

Việc so sánh ắc quy và bánh đà dựa trên kết quả mô phỏng và phân tích kinh tế giúp đưa ra các khuyến nghị về ứng dụng thực tiễn của từng loại hệ thống ESS trong hệ thống điện gió. Ắc quy phù hợp với các hệ thống có yêu cầu về lưu trữ năng lượng dài hạn và chi phí đầu tư thấp. Bánh đà phù hợp với các hệ thống có yêu cầu về cung cấp công suất nhanh và độ tin cậy hệ thống cao.

5.1. Ứng Dụng Ắc Quy Trong Microgrid và Điện Gió Độc Lập

Ắc quy là lựa chọn phổ biến cho các microgrid và hệ thống điện gió độc lập nhờ khả năng lưu trữ năng lượng dài hạn và chi phí hợp lý. Trong các microgrid, ắc quy có thể cung cấp điện dự phòng khi năng lượng tái tạo không đủ hoặc khi lưới điện gặp sự cố. Trong hệ thống điện gió độc lập, ắc quy giúp đảm bảo nguồn cung cấp điện liên tục cho các khu vực vùng sâu vùng xa.

5.2. Ứng Dụng Bánh Đà Trong Ổn Định Lưới và Nâng Cao Chất Lượng Điện

Bánh đà có ưu thế trong việc ổn định lưới điện và nâng cao chất lượng điện năng nhờ khả năng đáp ứng nhanh và cung cấp công suất trong thời gian ngắn. Bánh đà có thể được sử dụng để bù đắp cho các biến động công suất của năng lượng gió, giảm thiểu sự dao động tần số và điện áp, và cải thiện độ tin cậy hệ thống.

5.3. Các Yếu Tố Quyết Định Lựa Chọn Hệ Thống Tích Trữ Phù Hợp

Việc lựa chọn hệ thống tích trữ phù hợp phụ thuộc vào các yếu tố cụ thể của từng dự án, bao gồm: yêu cầu về công suất, thời gian lưu trữ, chi phí đầu tư, chi phí vận hành, tuổi thọ hệ thống, và điều kiện môi trường. Cần có sự cân nhắc kỹ lưỡng các yếu tố này để đảm bảo hiệu quả kinh tế và kỹ thuật của hệ thống điện gió.

VI. Kết Luận Hướng Phát Triển Hệ Thống Tích Trữ Năng Lượng Gió

Nghiên cứu đã chứng minh tác dụng của việc tích hợp hệ thống tích trữ năng lượng vào hệ thống điện gió cục bộ. Ắc quy và bánh đà là hai giải pháp khả thi để cải thiện ổn định lưới điện, nâng cao chất lượng điện năng, và giảm sự phụ thuộc vào các nguồn điện truyền thống. Hướng phát triển của đề tài là nghiên cứu các thuật toán điều khiển tiên tiến hơn, tích hợp các loại ESS khác nhau, và đánh giá tác động của hệ thống đến môi trường.

6.1. Tóm Tắt Kết Quả Nghiên Cứu và Ý Nghĩa Thực Tiễn

Nghiên cứu đã đạt được các kết quả quan trọng về tác dụng của việc tích hợp ắc quy và bánh đà vào hệ thống điện gió. Các kết quả này có ý nghĩa thực tiễn trong việc thiết kế và vận hành các hệ thống điện gió hiệu quả và tin cậy. Việc tích hợp ESS giúp giảm phát thải carbon và thúc đẩy sử dụng năng lượng sạch.

6.2. Hướng Nghiên Cứu Mở Rộng và Phát Triển Trong Tương Lai

Các hướng nghiên cứu mở rộng và phát triển trong tương lai bao gồm: phát triển các thuật toán điều khiển thông minh, tích hợp ESS với các nguồn năng lượng tái tạo khác như năng lượng mặt trời, và nghiên cứu các hệ thống tích trữ năng lượng mới như pin nhiên liệu và siêu tụ điện. Việc phát triển bền vững các nguồn năng lượng tái tạo là chìa khóa để đảm bảo an ninh năng lượng và bảo vệ môi trường.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 GIỚI THIỆU CHUNG 1.1 Lý do chọn đề tài Hiện nay, điện năng là một trong những lĩnh vực có vai trò quan trọng trong sự phát triển của các lĩnh vực kinh tế, an ninh, sinh hoạt hằng ngày của người dân,…do đó việc xây dụng và phát triển không ngừng các nguồn năng lượng điện là rất cần thiết. Với những yêu cầu của xã hội hiện nay, hệ thống năng lượng này không chỉ phải đáp ứng đủ nhu cầu mà còn phải tin cậy khi mà các nguồn năng lượng truyền thống đang dần cạn kiệt, bên cạnh đó yếu tố ảnh hưởng đến môi trường cũng đặc biệt được quan tâm. Với sự ra đời của các nguồn năng lượng sạch mà nhất là các nguồn năng lượng tái tạo có thể kể đến như năng lượng gió, năng lượng mặt trời đã phần nào giải quyết được những khó khăn trên. Nhưng những thách thức đặt ra để có thể nâng cao hiệu suất hoạt động của loại năng lượng này rất đáng được nghiên cứu như lượng điện sản xuất ra phụ thuộc vào những yếu tố khách quan không ổn định như gió, mặt trời,.không đồng bộ với đồ thị phụ tải.

Vì vậy, tích trữ năng lượng điện là một biện pháp rất khả thi nhằm sử dụng hiệu quả các nguồn điện năng lượng tái tạo, giảm thời gian phát cũng như giảm chu kì khởi động và dừng của máy phát sử dụng năng lượng truyền thống (than, dầu.2 Mục tiêu Đề tài “Nghiên cứu tác dụng của việc tích hợp hệ thống tích trữ năng lượng ắcquy - hệ thống tích trữ năng lượng dạng bánh đà kết hợp với nguồn năng lượng gió” được nghiên cứu nhằm mục đích để đánh giá rõ tác dụng của hệ thống tích trữ đối với nguồn điện gió trong hệ thống cục bộ, đưa ra các lợi ích về tính kinh tế và ổn định, đảm bảo nâng cao hiệu suất hoạt động của nguồn năng lượng gió, đồng GVHD: TS. Lê Kỷ Trang 1-1 Luận Văn Thạc Sĩ HVTH: Trần Lê Cường thời đi so sánh đáp ứng công suất và phạm vi ứng dụng của hai hệ thống tích trữ bánh đà và ắc quy ở các chế độ vận hành khác nhau.3 Phạm vi nghiên cứu Trong đề tài này sẽ xây dựng hệ thống lưới điện cục bộ với nguồn điện gió trên phần mềm Matlab Simulink với các trạng thái vận hành khác nhau như: trường hợp hệ thống không có tích trữ, trường hợp có hệ thống tích trữ. Bằng phương pháp điều khiển tần số hệ thống điện sẽ thực hiện phân tích các thành phần của hệ thống như điện áp, tần số, công suất, thời gian đáp ứng,…ở các trường hợp khác nhau.4 Ý nghĩa khoa học Vai trò của tích trữ năng lượng trong hệ thống điện trở nên rất cần thiết, đặc biệt là trong hệ thống điện cục bộ có các nguồn máy phát phân tán. Đề tài sử dụng hai loại tích trữ là ắc quy và bánh đà trong hệ thống lưới điện cục bộ có nguồn năng lượng gió nhằm mục đích:  Nâng cao hiệu suất hoạt động của nguồn năng lượng này khi thường bị ảnh hưởng bởi những yếu tố khách quan không ổn định.

 Giúp ổn định tần số lưới.  Giảm số lần khởi động, tiết kiệm nhiên liệu và giảm thời gian chạy cho các máy phát điện vận hành nóng như diesel sử dụng các nguồn nhiên liệu truyền thống. Lê Kỷ Trang 1-2 Luận Văn Thạc Sĩ HVTH: Trần Lê Cường CHƯƠNG 2 TỔNG QUAN VỀ HỆ THỐNG NGUỒN NĂNG LƯỢNG TÁI TẠO VÀ NHU CẦU CỦA HỆ THỐNG TÍCH TRỮ NĂNG LƯỢNG 2.1 Tổng quan về nguồn năng lượng tái tạo và tính cấp thiết của việc tích trữ năng lượng Năng lượng tái tạo hay năng lượng tái sinh, theo [1] được định nghĩa là nguồn năng lượng có được từ những nguồn được xem là vô hạn như năng lượng mặt trời, gió, mưa, thủy triều, sóng và địa nhiệt. Sự ra đời của năng lượng tái tạo là rất cần thiết do bởi các nguồn năng lượng truyền thống (than, dầu,…) đang dần cạn kiệt và ảnh hưởng của nó đến môi trường trong khi nhu cầu sử dụng năng lượng ngày càng tăng.

Nhưng loại năng lượng này lại có nhược điểm là không liên tục do phải phụ thuộc vào các yếu tố khách quan như gió và mặt trời. Vì vậy, cần có một hệ thống tích trữ để nâng cao hiệu suất hoạt động và đảm bảo độ tin cậy cho những thay đổi của hệ thống trên.2 Các vấn đề khi lựa chọn loại hệ thống tích trữ Theo [9], để việc tích trữ năng lượng điện có thể đạt được hiệu quả, ban đầu thì nó phải được chuyển vào dạng năng lượng khác để có thể tích trữ được và có thể biến đổi ngược lại khi cần. Có nhiều kỹ thuật để tích trữ năng lượng đã được tìm thấy trong thực tế như ở dạng nhiệt, hóa, cơ.và có thể chia thành bốn loại tùy thuộc vào các ứng dụng của chúng.  Các ứng dụng có công suất thấp ở những khu vực cách ly với lưới, cần thiết trong trường hợp khẩn cấp.

 Các ứng dụng có công suất vừa cũng ở những khu vực cách ly với lưới, cung cấp cho hộ gia đình, hay một vùng có quy mô nhỏ. Lê Kỷ Trang 2-1 Luận Văn Thạc Sĩ HVTH: Trần Lê Cường  Các ứng dụng với mục đích kết lưới để phủ đỉnh.  Các ứng dụng để điều khiển chất lượng điện năng. Hai loại đầu tiên là những hệ thống có quy mô nhỏ nơi mà năng lượng có thể được lưu trữ ở dạng động năng (bánh đà), hóa năng (ắc quy), khí nén, pin nhiên liệu, siêu tụ điện hay vật liệu siêu dẫn.

Trong khi loại ba và bốn dành cho những hệ thống có quy mô lớn khi mà năng lượng được lưu trữ trong các hệ thống nhà máy thủy điện, nhiệt điện, khi nén… 2.3 So sánh các kỹ thuật tích trữ khác nhau Hiệu suất hoạt động của các kỹ thuật tích trữ năng lượng khác nhau dựa vào các tiêu chuẩn sau như: giá cả, mật độ năng lượng, hiệu suất năng lượng, khả năng tái sử dụng và tuổi thọ.1 So sánh dựa vào hiệu suất năng lượng Hiệu suất năng lượng và tuổi thọ dự kiến là hai thông số quan trọng cần được quan tâm trước khi lựa chọn công nghệ tích trữ bởi vì chúng sẽ ảnh hưởng đến chi phí trên toàn bộ hệ thống tích trữ. Với những loại mà có hiệu suất thấp sẽ làm tăng chi phí năng lượng hiệu quả bởi vì chỉ có một phần năng lượng tích trữ được sử dụng. Tuổi thọ ngắn cũng là một vấn đề về chi phí lâu dài khi mà các thiết bị tích trữ phải được thay thế thường xuyên.1 minh họa đặc tính của các loại tích trữ khác nhau dựa trên tuổi thọ và hiệu suất hoạt động. Lê Kỷ Trang 2-2 Luận Văn Thạc Sĩ HVTH: Trần Lê Cường Hình 2.1 - Các kỹ thuật tích trữ khác nhau dựa trên tuổi thọ và hiệu suất hoạt động [9] 2.2 So sánh công suất dựa vào vùng ứng dụng Với những ứng dụng tích trữ năng lượng lớn và cố định có thể được chia thành ba loại chế độ vận hành chính:  Đảm bảo chất lượng điện năng: năng lượng được tích trữ trong vùng này chỉ được sử dụng trong vài giây, thậm chí ít hơn để đáp ứng công suất thiếu hụt kịp thời.

 Dùng trong trường hợp khẩn cấp hay còn gọi là vùng tích trữ “đệm”: có thể đảm bảo công suất cho hệ thống từ vài giây đến vài phút để đảm bảo hệ thống hoạt động liên tục khi chuyển từ nguồn này sang nguồn khác.  Quản lý năng lượng: giúp đồng bộ giữa công suất phát ra và công suất tiêu thụ, hệ thống sẽ lưu trữ vào những giờ thấp điểm (giá cả thấp) và sẽ phát ngược lên lưới vào những giờ cao điểm (giá cao). Lê Kỷ Trang 2-3 Luận Văn Thạc Sĩ HVTH: Trần Lê Cường Hình 2.2 - So sánh công suất tích trữ dựa vào vùng ứng dụng [9] 2.3 So sánh dựa vào chi phí đầu tư Chi phí đầu tư ban đầu được xem là một trong những yếu tố quan trọng nhất của việc ứng dụng các công nghệ tích trữ. Chi phí này được xét trên cùng một đơn vị năng lượng qua hình sau: Hình 2.3 - So sánh dựa vào chi phí đầu tư trên đơn vị năng lượng [9] GVHD: TS.

Lê Kỷ Trang 2-4 Luận Văn Thạc Sĩ HVTH: Trần Lê Cường Với cùng một đơn vị năng lượng, chi phí ban đầu của các công nghệ như siêu tụ điện, bánh đà công suất lớn phải tiêu tốn nhiều, hơn 1000 $/kWh. Ở các mức thấp hơn cùng thời gian sử dụng lâu hơn là các loại công nghệ: pin điện hóa, bơm hydro, CAES, pin lưu lượng, v. Những công nghệ có chi phí ban đầu càng ít thì càng đem lại hiệu quả quản lý năng lượng tốt hơn, theo đó thời gian đáp ứng càng ngắn thì chất lượng nguồn năng lượng càng được đảm bảo.4 So sánh dựa vào mật độ năng lượng theo thể tích và khối lượng Thể tích và khối lượng là hai thông số quan trọng, như hình có thể thấy những vật liệu nào vừa nhẹ, vừa nhỏ thì mật độ năng lượng càng cao. Loại so sánh này đóng vai trò quan trọng trong ngành công nghiệp vận tải, thiết bị cầm tay.4 - So sánh dựa vào mật độ năng lượng theo khối lượng và thể tích [9] GVHD: TS.

Lê Kỷ Trang 2-5 Luận Văn Thạc Sĩ HVTH: Trần Lê Cường 2.4 Tóm tắt chương Hiệu suất hoạt động của các kỹ thuật tích trữ năng lượng khác nhau dựa vào các tiêu chuẩn sau như: giá cả, mật độ năng lượng, hiệu suất năng lượng, khả năng tái sử dụng và tuổi thọ. Qua việc so sánh các công nghệ tích trữ, ta thấy rằng, muốn lựa chọn một công nghệ tích trữ tối ưu cần tính toán và cân đối nhiều vấn đề liên quan như: khả năng tích trữ, công suất vận hành, mật độ năng lượng, độ tổn hao năng lượng, hiệu suất và tuổi thọ, mức độ ảnh hưởng đến môi trường và cả chi phí bảo trì. Dựa vào các tiêu chí đã được đánh giá ở trên thì hai công nghệ tích trữ bằng bánh đà và ắc quy NiMH có những ưu điểm vượt trội và lợi ích mà chúng mang lại khi kết hợp với hệ thống năng lượng gió, với lưới điện cục bộ đang xét. Lê Kỷ Trang 2-6 Luận Văn Thạc Sĩ HVTH: Trần Lê Cường CHƯƠNG 3 HỆ THỐNG NĂNG LƯỢNG GIÓ Chương 3 sẽ giới thiệu tổng quát về nguồn năng lượng gió, những lợi ích và thách thức đặt ra đối với nguồn năng lượng này.

Bên cạnh đó là trình bày những ưu nhược điểm của các mô hình máy phát turbine gió được sử dụng trong thực tế, để từ đó đưa ra những chọn lựa loại mô hình phù hợp nhất với đề tải.
