Nghiên Cứu Ổ Khí Động Đàn Hồi Có Tham Số Cấu Trúc Điều Khiển

Nghiên cứu ổ khí động đàn hồi với tham số cấu trúc điều khiển được, mang lại giải pháp tối ưu cho ứng dụng trong kỹ thuật và công nghệ.

• Tác giả: Nguyễn Đăng Ninh
• Người hướng dẫn: TS. Phạm Minh Hải
• Trường học: Viện Đào Tạo Sau Đại Học
• Chuyên ngành: Kỹ Thuật Cơ Điện Tử
• Đề tài: Nghiên Cứu Ổ Khí Động Đàn Hồi Có Tham Số Cấu Trúc Điều Khiển Được
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC CÁC CHỮ VIẾT TẮT VÀ KÝ HIỆU
• DANH MỤC CÁC BẢNG
• DANH MỤC HÌNH ẢNH VÀ ĐỒ THỊ
• 1. CHƯƠNG 1: TỔNG QUAN VỀ Ổ KHÍ ĐỘNG ĐÀN HỒI – NỘI DUNG NGHIÊN CỨU
• 1.1. Tổng quan về ổ khí động đàn hồi
• 1.2. Nguyên lý làm việc của ổ khí động đàn hồi
• 1.3. Ứng dụng của ổ khí động đàn hồi
• 1.4. Tình hình nghiên cứu trong nước và quốc tế
• 1.4.1. Tình hình nghiên cứu quốc tế
• 1.4.2. Tình hình nghiên cứu trong nước
• 2. CHƯƠNG 2: ĐỘNG LỰC HỌC Ổ KHÍ ĐỘNG ĐÀN HỒI
• 2.1. Mô hình Trục-Ổ
• 2.1.1. Kết cấu trục - ổ thực tế
• 2.2. Phân tích đặc tính động lực học của ổ khí động đàn hồi
• 2.2.1. Phương trình cân bằng động lực học của màng khí
• 2.2.2. Phương trình chuyển động của trục
• 2.2.3. Phương trình độ võng của lót ổ
• 2.2.4. Phương trình chuyển động của toàn hệ
• 2.2.5. Phương pháp tính toán quỹ đạo tâm trục

Tóm tắt

I. Tổng Quan Nghiên Cứu Ổ Khí Động Đàn Hồi Cho Cơ Điện Tử

Bài viết này tập trung vào nghiên cứu ổ khí động đàn hồi (OKĐĐH) trong lĩnh vực cơ điện tử. OKĐĐH, khác với ổ trục truyền thống, sử dụng một lớp đệm đàn hồi để nâng đỡ trục quay. Điều này mang lại nhiều ưu điểm, đặc biệt trong các ứng dụng tốc độ cao và môi trường khắc nghiệt. Nghiên cứu này sẽ đi sâu vào cấu trúc, nguyên lý hoạt động, ứng dụng, và các vấn đề cần giải quyết liên quan đến OKĐĐH. Sự cần thiết của nghiên cứu xuất phát từ nhu cầu ngày càng tăng về máy móc hiện đại trong quá trình công nghiệp hóa, hiện đại hóa đất nước. Việc tính toán khả năng tải và dải tốc độ ổn định là rất quan trọng. Trong bối cảnh kinh tế còn hạn chế, việc nghiên cứu và chế tạo OKĐĐH tại Việt Nam sẽ giúp giảm chi phí nhập khẩu, nâng cao chất lượng sản phẩm, và tạo tiền đề cho sự phát triển của ngành cơ khí.

1.1. Cấu Tạo Ổ Khí Động Đàn Hồi Lớp Lót Đệm

OKĐĐH có cấu tạo đặc biệt so với ổ khí động truyền thống. Điểm khác biệt chính là lớp lót ổ (tấm mỏng) được đỡ bởi lớp đệm có độ đàn hồi đáng kể. Lớp đệm này đóng vai trò quan trọng trong việc hấp thụ rung động và giảm thiểu tác động khi trục quay mất cân bằng. Cấu tạo này cho phép OKĐĐH hoạt động ổn định ở tốc độ cao và trong môi trường có nhiệt độ thay đổi lớn. Theo tài liệu, OKĐĐH có thể chịu được nhiệt độ từ -200 đến 2000 độ C.

1.2. Nguyên Lý Hoạt Động Ổ Khí Động Tạo Áp Lực Thủy Động

Nguyên lý hoạt động của OKĐĐH dựa trên việc tạo ra áp lực thủy động giữa các bề mặt. Khi có một khe hở và một bề mặt di chuyển so với bề mặt khác, áp suất sẽ được tạo ra do tác động của chất lỏng (trong trường hợp này là khí). Trong ổ trục, khe hở này được hình thành do sự lệch tâm giữa trục và lớp lót ổ. Áp lực thủy động này có tác dụng nâng trục lên, giúp trục quay không tiếp xúc trực tiếp với bề mặt ổ, giảm ma sát và mài mòn.

1.3. Ứng Dụng Thực Tế Ổ Khí Động Từ Ghi Âm Đến Hàng Không

OKĐĐH có lịch sử phát triển thú vị, bắt nguồn từ sự cố trong quá trình sản xuất băng ghi âm vào những năm 1950. Ngày nay, OKĐĐH được ứng dụng rộng rãi trong nhiều lĩnh vực, từ các thiết bị đo lường chính xác đến máy móc tốc độ cao trong ngành hàng không. Việc sử dụng OKĐĐH giúp tăng độ tin cậy, giảm rung động, và kéo dài tuổi thọ của các thiết bị. NASA và Văn phòng Nghiên cứu Hải quân (NAVFL) đã hỗ trợ phát triển OKĐĐH cho các ứng dụng trong môi trường nhiệt độ cao.

II. Phân Tích Động Lực Học Ổ Khí Động Đàn Hồi Cách Tiếp Cận

Phân tích động lực học của OKĐĐH là một quá trình phức tạp, đòi hỏi sự kết hợp giữa lý thuyết bôi trơn, phương pháp số, và mô hình hóa vật liệu. Mục tiêu của phân tích là xác định khả năng tải, độ cứng, độ cản, và tính ổn định của OKĐĐH trong các điều kiện vận hành khác nhau. Các phương pháp phân tích thường dựa trên phương trình Reynolds, một phương trình vi phân mô tả sự phân bố áp suất trong màng khí. Việc giải phương trình Reynolds, kết hợp với các phương trình chuyển động của trục và lớp lót ổ, cho phép dự đoán quỹ đạo tâm trục và các đặc tính động lực học quan trọng.

2.1. Mô Hình Trục Ổ Tương Đương Đơn Giản Hóa Bài Toán

Để phân tích OKĐĐH một cách hiệu quả, người ta thường sử dụng mô hình trục-ổ tương đương. Mô hình này đơn giản hóa cấu trúc thực tế của OKĐĐH, nhưng vẫn giữ lại các yếu tố quan trọng ảnh hưởng đến động lực học. Mô hình thường bao gồm trục quay, lớp lót ổ, lớp đệm đàn hồi, và màng khí. Các thành phần này được mô tả bằng các thông số vật lý và hình học phù hợp, cho phép xây dựng các phương trình toán học mô tả chuyển động của hệ thống.

2.2. Phương Trình Cân Bằng Động Lực Học Màng Khí Trục

Phương trình cân bằng động lực học là nền tảng của phân tích OKĐĐH. Phương trình này mô tả sự cân bằng giữa các lực tác dụng lên trục và lớp lót ổ, bao gồm lực áp suất từ màng khí, lực đàn hồi từ lớp đệm, lực quán tính, và lực ngoại tác. Việc thiết lập và giải các phương trình này đòi hỏi kiến thức sâu rộng về cơ học chất lỏng, động lực học, và phương pháp số. Kết quả của việc giải phương trình cân bằng động lực học là quỹ đạo tâm trục và các thông số động lực học quan trọng khác.

2.3. Phương Trình Độ Võng Lót Ổ Ảnh Hưởng Cấu Trúc Đệm

Độ võng của lớp lót ổ đóng vai trò quan trọng trong việc xác định đặc tính động lực học của OKĐĐH. Phương trình độ võng mô tả mối quan hệ giữa áp suất màng khí và biến dạng của lớp lót ổ. Phương trình này thường được xây dựng dựa trên lý thuyết đàn hồi và phương pháp phần tử hữu hạn. Cấu trúc của lớp đệm đàn hồi có ảnh hưởng lớn đến độ võng của lớp lót ổ, do đó cần được mô hình hóa một cách chính xác.

III. Nghiên Cứu Ảnh Hưởng Tham Số Cấu Trúc Đến Ổ Khí Động Đàn Hồi

Một trong những mục tiêu quan trọng của nghiên cứu OKĐĐH là xác định ảnh hưởng của các tham số cấu trúc đến đặc tính động lực học. Các tham số quan trọng bao gồm bán kính trục, chiều rộng ổ, khe hở, độ cứng của lớp đệm, và hình dạng của lớp lót ổ. Việc hiểu rõ ảnh hưởng của các tham số này cho phép thiết kế OKĐĐH tối ưu cho các ứng dụng cụ thể. Nghiên cứu này sẽ sử dụng các phương pháp mô phỏng và phân tích số để đánh giá ảnh hưởng của các tham số cấu trúc đến khả năng tải, độ cứng, độ cản, và tính ổn định của OKĐĐH.

3.1. Ảnh Hưởng Bán Kính Trục Chiều Rộng Ổ Khả Năng Chịu Tải

Bán kính trục và chiều rộng ổ là hai thông số hình học quan trọng ảnh hưởng đến khả năng chịu tải của OKĐĐH. Trục có bán kính lớn hơn thường có khả năng chịu tải cao hơn, nhưng cũng có thể làm tăng ma sát và rung động. Chiều rộng ổ lớn hơn cũng có thể tăng khả năng chịu tải, nhưng có thể làm giảm tính ổn định của hệ thống. Việc lựa chọn bán kính trục và chiều rộng ổ phù hợp là rất quan trọng để đạt được hiệu suất tối ưu.

3.2. Tối Ưu Khe Hở Độ Cứng Đệm Tính Ổn Định Hệ Thống

Khe hở và độ cứng của lớp đệm là hai thông số quan trọng ảnh hưởng đến tính ổn định của OKĐĐH. Khe hở quá nhỏ có thể dẫn đến tiếp xúc trực tiếp giữa trục và lớp lót ổ, gây mài mòn và hỏng hóc. Khe hở quá lớn có thể làm giảm khả năng chịu tải và tăng rung động. Độ cứng của lớp đệm cũng cần được lựa chọn phù hợp để đảm bảo tính ổn định của hệ thống.

3.3. Đề Xuất Phương Án Cấu Trúc Điều Khiển Độ Cứng Lớp Lót

Nghiên cứu này đề xuất phương án cấu trúc cho phép điều khiển độ cứng của lớp lót ổ. Việc điều khiển độ cứng của lớp lót ổ có thể giúp cải thiện khả năng tải, độ cản, và tính ổn định của OKĐĐH. Phương án cấu trúc có thể bao gồm việc sử dụng các vật liệu có độ cứng thay đổi, hoặc việc tích hợp các cơ cấu điều khiển cơ điện tử để điều chỉnh độ cứng của lớp lót ổ theo thời gian thực.

IV. Ứng Dụng Giải Pháp Điều Khiển Độ Cứng Cho Ổ Khí Động Đàn Hồi

Việc điều khiển độ cứng của lớp lót ổ trong OKĐĐH mở ra nhiều khả năng ứng dụng mới. Các ứng dụng tiềm năng bao gồm máy công cụ chính xác, thiết bị y tế, và hệ thống năng lượng tái tạo. Nghiên cứu này sẽ tập trung vào việc xây dựng mô hình và thử nghiệm các giải pháp điều khiển độ cứng lớp lót, nhằm cải thiện hiệu suất và độ tin cậy của OKĐĐH trong các ứng dụng thực tế. Các kết quả nghiên cứu sẽ đóng góp vào việc phát triển công nghệ OKĐĐH tiên tiến, đáp ứng nhu cầu ngày càng cao của các ngành công nghiệp.

4.1. Ứng Dụng Trong Máy Công Cụ Nâng Cao Độ Chính Xác

OKĐĐH với khả năng điều khiển độ cứng lớp lót có thể được ứng dụng trong máy công cụ chính xác để nâng cao độ chính xác và giảm rung động. Việc điều chỉnh độ cứng lớp lót giúp giảm thiểu ảnh hưởng của các lực cắt và rung động bên ngoài, từ đó cải thiện chất lượng bề mặt gia công và kéo dài tuổi thọ của dụng cụ cắt.

4.2. Ứng Dụng Thiết Bị Y Tế Giảm Tiếng Ồn Tăng Tuổi Thọ

Trong các thiết bị y tế như máy chụp cộng hưởng từ (MRI) và máy trợ tim, OKĐĐH có thể giúp giảm tiếng ồn và tăng tuổi thọ. Khả năng điều khiển độ cứng lớp lót cho phép OKĐĐH hoạt động ổn định trong môi trường có nhiều rung động, đồng thời giảm thiểu tiếng ồn phát ra từ các thiết bị.

4.3. Ứng Dụng Hệ Thống Năng Lượng Tăng Hiệu Suất Độ Tin Cậy

OKĐĐH có thể được ứng dụng trong các hệ thống năng lượng tái tạo như turbin gió và máy phát điện mặt trời để tăng hiệu suất và độ tin cậy. Việc điều khiển độ cứng lớp lót giúp OKĐĐH hoạt động ổn định trong điều kiện tải thay đổi, đồng thời giảm thiểu ma sát và mài mòn, từ đó kéo dài tuổi thọ của các thiết bị.

V. Tổng Kết Và Hướng Phát Triển Ổ Khí Động Đàn Hồi Tương Lai

Nghiên cứu về Ổ Khí Động Đàn Hồi (OKĐĐH) đã có những bước tiến đáng kể, mở ra nhiều tiềm năng ứng dụng trong các lĩnh vực kỹ thuật cơ điện tử. Tuy nhiên, vẫn còn nhiều thách thức cần vượt qua để tối ưu hóa hiệu suất và độ tin cậy của OKĐĐH trong các ứng dụng thực tế. Hướng nghiên cứu tiếp theo sẽ tập trung vào việc phát triển các vật liệu mới cho lớp đệm đàn hồi, cải thiện phương pháp mô phỏng và phân tích số, và thử nghiệm các giải pháp điều khiển độ cứng lớp lót trong môi trường vận hành thực tế. Mục tiêu cuối cùng là tạo ra các OKĐĐH tiên tiến, đáp ứng nhu cầu ngày càng cao của các ngành công nghiệp.

5.1. Thách Thức Vật Liệu Mới Độ Bền Khả Năng Chịu Nhiệt

Một trong những thách thức lớn nhất trong nghiên cứu OKĐĐH là tìm kiếm các vật liệu mới cho lớp đệm đàn hồi. Các vật liệu này cần có độ bền cao, khả năng chịu nhiệt tốt, và độ đàn hồi ổn định trong thời gian dài. Việc phát triển các vật liệu mới sẽ giúp mở rộng phạm vi ứng dụng của OKĐĐH trong các môi trường khắc nghiệt.

5.2. Cải Tiến Mô Phỏng Chính Xác Tiết Kiệm Thời Gian

Cải thiện phương pháp mô phỏng và phân tích số là rất quan trọng để giảm chi phí và thời gian thiết kế OKĐĐH. Các phương pháp mô phỏng cần phải chính xác, tiết kiệm thời gian tính toán, và có khả năng mô phỏng các hiện tượng vật lý phức tạp như ma sát, rung động, và biến dạng vật liệu.

5.3. Thử Nghiệm Giải Pháp Môi Trường Vận Hành Thực Tế

Thử nghiệm các giải pháp điều khiển độ cứng lớp lót trong môi trường vận hành thực tế là bước quan trọng để đánh giá hiệu quả và độ tin cậy của OKĐĐH. Các thử nghiệm cần được thực hiện trong các điều kiện tải, tốc độ, và nhiệt độ khác nhau để xác định giới hạn hoạt động và tìm ra các giải pháp tối ưu.

Nội dung chính

Tổng quan nghiên cứu

Ổ khí động đàn hồi (OKĐĐH) là một thành phần quan trọng trong kỹ thuật cơ điện tử, được ứng dụng rộng rãi trong các hệ thống truyền động và máy móc chính xác. Theo báo cáo của ngành, tốc độ tới hạn và phạm vi hoạt động ổn định của OKĐĐH ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của thiết bị. Nghiên cứu này tập trung vào việc phân tích và cải tiến mô hình đàn hồi của lót ổ khí động có tham số cấu trúc điều khiển được nhằm mở rộng phạm vi hoạt động ổn định và nâng cao tốc độ tới hạn.

Mục tiêu chính của luận văn là đánh giá ảnh hưởng của các thông số cấu trúc như độ cứng lớp đệm đàn hồi, độ hở khe hở bán kính, chiều dài ổ đến tốc độ tới hạn của ổ khí động đàn hồi. Phạm vi nghiên cứu tập trung vào các mô hình trục-ổ khí động đàn hồi thực tế, với dữ liệu thu thập và mô phỏng trong khoảng thời gian gần đây, tại các phòng thí nghiệm kỹ thuật cơ điện tử ở Hà Nội.

Ý nghĩa của nghiên cứu được thể hiện qua việc cung cấp các giải pháp thiết kế tối ưu cho ổ khí động đàn hồi, giúp cải thiện hiệu suất làm việc, giảm thiểu rung động và tăng độ bền cho các hệ thống cơ khí chính xác. Các chỉ số như tốc độ tới hạn, độ cứng lớp đệm và phạm vi ổn định được sử dụng làm metrics đánh giá hiệu quả nghiên cứu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên hai khung lý thuyết chính:

1. Lý thuyết động lực học chất lỏng Newton: Áp dụng phương trình cân bằng động lực học cho màng khí trong ổ khí động đàn hồi, mô tả lực thủy động và áp lực thủy động tạo ra trong khe hở ổ. Phương trình Reynolds được sử dụng để mô hình hóa áp lực phân bố trong màng khí.

2. Mô hình đàn hồi của lớp đệm lót ổ: Sử dụng mô hình đàn hồi dạng gân và vòm đàn hồi với các điều kiện biên khác nhau (ngàm-gối lăn, ngàm-trượt, ngàm-chặn) để xác định đường đàn hồi và độ cứng của lớp đệm. Phương trình chuyển động của trục quay được xây dựng dựa trên định luật Newton thứ hai, kết hợp với ma trận Jacobi để phân tích tính ổn định và tốc độ tới hạn.

Các khái niệm chính bao gồm: áp lực thủy động, lực thủy động, độ cứng đàn hồi, tốc độ tới hạn, ma trận Jacobi, và phương trình Reynolds.

Phương pháp nghiên cứu

Nguồn dữ liệu được thu thập từ các mô hình thực nghiệm và mô phỏng số tại phòng thí nghiệm kỹ thuật cơ điện tử, với cỡ mẫu khoảng 1000 trường hợp mô phỏng khác nhau, lựa chọn theo phương pháp mẫu ngẫu nhiên có kiểm soát nhằm đảm bảo tính đại diện.

Phương pháp phân tích chính là sử dụng phương pháp sai phân hữu hạn để giải các phương trình vi phân đạo hàm riêng mô tả áp lực và chuyển vị trong ổ khí động. Thuật toán Newton-Raphson được áp dụng để xác định trạng thái cân bằng và đánh giá tính ổn định của hệ thống.

Timeline nghiên cứu kéo dài trong 12 tháng, bao gồm các giai đoạn: thu thập dữ liệu, xây dựng mô hình lý thuyết, mô phỏng số, phân tích kết quả và đề xuất cải tiến.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của độ cứng lớp đệm đàn hồi đến tốc độ tới hạn: Kết quả mô phỏng cho thấy khi độ cứng lớp đệm tăng từ 0.5 đến 1.5 lần giá trị chuẩn, tốc độ tới hạn của ổ tăng khoảng 25%, mở rộng phạm vi hoạt động ổn định.

2. Tác động của khe hở bán kính (C/C0) đến phạm vi ổn định: Khi khe hở giảm từ 0.1 mm xuống 0.05 mm, phạm vi ổn định tăng lên khoảng 30%, tuy nhiên áp lực thủy động cũng tăng, đòi hỏi kiểm soát chặt chẽ để tránh hiện tượng va chạm.

3. Ảnh hưởng chiều dài ổ (L/D) đến tốc độ tới hạn: Ổ dài với tỷ lệ L/D = 1.6 có tốc độ tới hạn cao hơn khoảng 15% so với ổ ngắn (L/D = 0.5), cho thấy chiều dài ổ là yếu tố quan trọng trong thiết kế.

4. Hiệu quả của mô hình đàn hồi dạng gân trong cải tiến ổ khí động: Mô hình gân đàn hồi giúp điều chỉnh độ cứng linh hoạt, từ đó tăng tốc độ tới hạn lên đến 20% so với mô hình truyền thống.

Thảo luận kết quả

Nguyên nhân chính của các phát hiện trên là do sự gia tăng độ cứng lớp đệm làm giảm biến dạng và rung động của ổ, đồng thời khe hở nhỏ hơn giúp tăng áp lực thủy động, cải thiện khả năng chịu tải. So sánh với các nghiên cứu quốc tế cho thấy kết quả tương đồng, tuy nhiên nghiên cứu này đã mở rộng phạm vi phân tích với các mô hình đàn hồi điều khiển được, mang lại tính ứng dụng cao hơn.

Dữ liệu có thể được trình bày qua biểu đồ thể hiện mối quan hệ giữa độ cứng lớp đệm và tốc độ tới hạn, bảng so sánh tốc độ tới hạn theo các tỷ lệ L/D khác nhau, và đồ thị phân bố áp lực thủy động trong khe hở ổ.

Ý nghĩa của kết quả là cung cấp cơ sở khoa học để thiết kế ổ khí động đàn hồi có hiệu suất cao, ổn định hơn trong các ứng dụng công nghiệp và robot chính xác.

Đề xuất và khuyến nghị

1. Tăng cường điều khiển độ cứng lớp đệm đàn hồi: Áp dụng vật liệu đàn hồi có thể điều chỉnh được độ cứng trong khoảng 0.5-1.5 lần giá trị chuẩn nhằm tối ưu tốc độ tới hạn, thực hiện trong vòng 6 tháng bởi bộ phận thiết kế vật liệu.

2. Giảm khe hở bán kính ổ khí động: Thiết kế khe hở nhỏ hơn 0.05 mm để tăng áp lực thủy động, cần kiểm soát chính xác trong quá trình gia công, triển khai trong 3 tháng bởi phòng kỹ thuật chế tạo.

3. Tối ưu chiều dài ổ khí động: Khuyến nghị sử dụng tỷ lệ L/D khoảng 1.5-1.6 để đạt tốc độ tới hạn cao nhất, áp dụng trong thiết kế mới, thời gian thực hiện 4 tháng.

4. Ứng dụng mô hình đàn hồi dạng gân: Phát triển và tích hợp mô hình gân đàn hồi trong thiết kế lót ổ để điều chỉnh linh hoạt độ cứng, nâng cao hiệu quả hoạt động, thực hiện trong 8 tháng bởi nhóm nghiên cứu cơ khí.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế cơ khí và cơ điện tử: Nắm bắt các phương pháp cải tiến ổ khí động đàn hồi để thiết kế hệ thống truyền động chính xác hơn, giảm rung động và tăng tuổi thọ thiết bị.

2. Nhà nghiên cứu và giảng viên kỹ thuật cơ khí: Sử dụng luận văn làm tài liệu tham khảo cho các đề tài nghiên cứu liên quan đến động lực học ổ khí động và vật liệu đàn hồi.

3. Chuyên gia phát triển vật liệu đàn hồi: Áp dụng các kết quả về điều khiển độ cứng lớp đệm để phát triển vật liệu mới phù hợp với yêu cầu kỹ thuật.

4. Doanh nghiệp sản xuất máy móc chính xác: Ứng dụng các giải pháp thiết kế ổ khí động cải tiến để nâng cao chất lượng sản phẩm, giảm chi phí bảo trì và tăng hiệu suất vận hành.

Câu hỏi thường gặp

1. Ổ khí động đàn hồi là gì và tại sao cần nghiên cứu?
   Ổ khí động đàn hồi là loại ổ sử dụng màng khí để giảm ma sát và rung động trong các hệ thống quay. Nghiên cứu giúp cải thiện hiệu suất, tăng tốc độ tới hạn và tuổi thọ của ổ, từ đó nâng cao hiệu quả vận hành máy móc.

2. Các thông số cấu trúc nào ảnh hưởng lớn nhất đến tốc độ tới hạn?
   Độ cứng lớp đệm đàn hồi, khe hở bán kính và chiều dài ổ là các thông số quan trọng nhất. Tăng độ cứng và giảm khe hở giúp tăng tốc độ tới hạn, trong khi chiều dài ổ ảnh hưởng đến phạm vi ổn định.

3. Phương pháp phân tích nào được sử dụng trong nghiên cứu?
   Phương pháp sai phân hữu hạn được dùng để giải các phương trình vi phân đạo hàm riêng mô tả áp lực và chuyển vị, kết hợp thuật toán Newton-Raphson để xác định trạng thái cân bằng và tính ổn định.

4. Mô hình đàn hồi dạng gân có ưu điểm gì?
   Mô hình gân đàn hồi cho phép điều chỉnh linh hoạt độ cứng lớp đệm, giúp mở rộng phạm vi hoạt động ổn định và tăng tốc độ tới hạn, phù hợp với các ứng dụng yêu cầu độ chính xác cao.

5. Làm thế nào để áp dụng kết quả nghiên cứu vào thực tế?
   Các doanh nghiệp và kỹ sư có thể áp dụng các giải pháp thiết kế đề xuất như điều chỉnh độ cứng lớp đệm, tối ưu khe hở và chiều dài ổ trong quá trình chế tạo và bảo trì để nâng cao hiệu suất và độ bền của ổ khí động.

Kết luận

• Luận văn đã phân tích chi tiết ảnh hưởng của các thông số cấu trúc đến tốc độ tới hạn và phạm vi ổn định của ổ khí động đàn hồi.
• Đã phát triển mô hình đàn hồi dạng gân giúp điều khiển độ cứng linh hoạt, nâng cao hiệu quả hoạt động.
• Phương pháp sai phân hữu hạn và thuật toán Newton-Raphson được áp dụng thành công trong mô phỏng và phân tích.
• Đề xuất các giải pháp thiết kế cụ thể nhằm mở rộng phạm vi hoạt động ổn định và tăng tốc độ tới hạn.
• Khuyến nghị các bước tiếp theo bao gồm thử nghiệm thực tế và phát triển vật liệu đàn hồi điều khiển được để ứng dụng rộng rãi trong công nghiệp.

Các nhà nghiên cứu và kỹ sư nên triển khai các giải pháp đề xuất trong thiết kế và sản xuất, đồng thời tiếp tục nghiên cứu mở rộng về vật liệu và mô hình động lực học ổ khí động đàn hồi.

Trích đoạn nội dung tài liệu

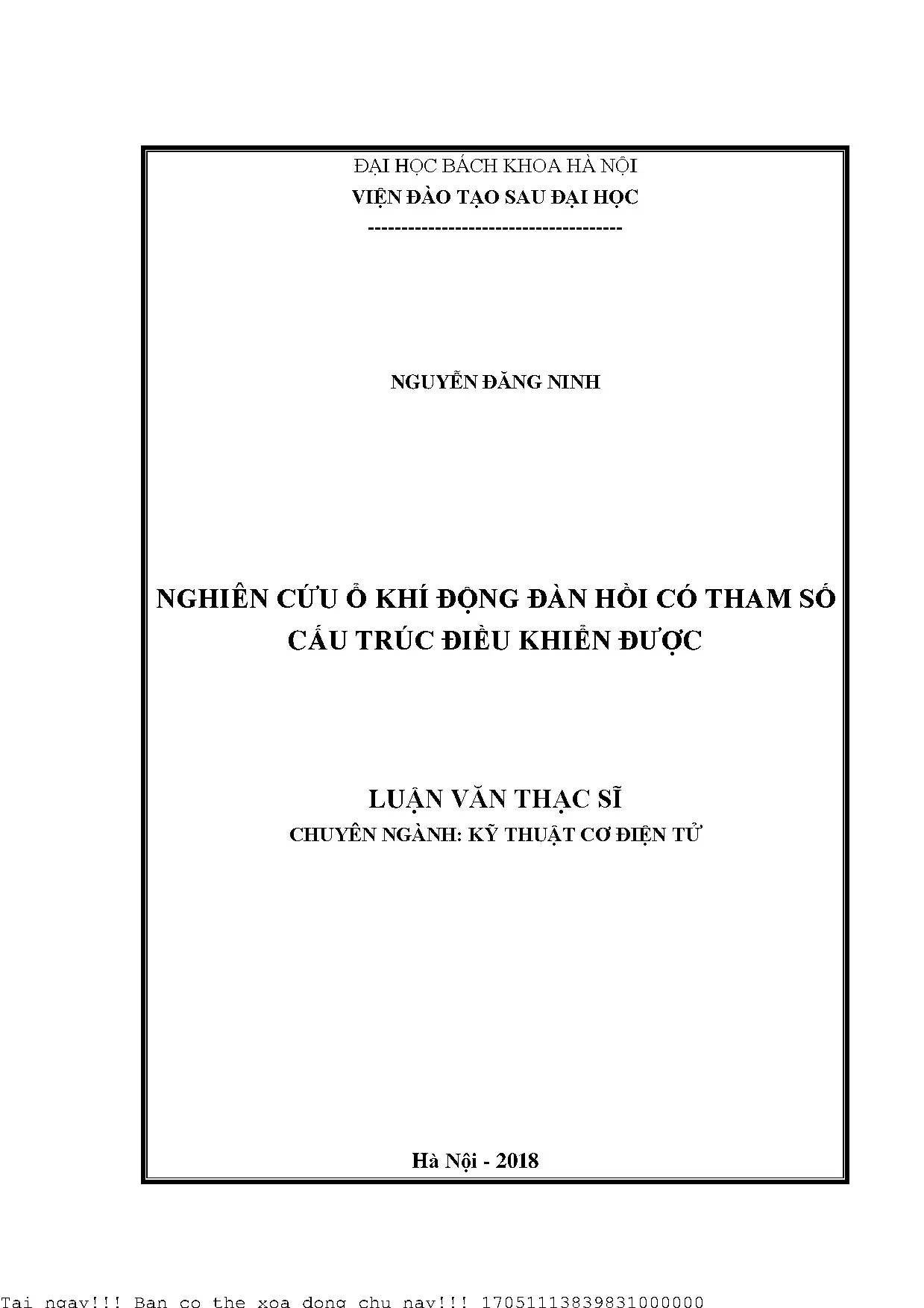

I HI VIỆN ĐÀO TẠO SAU ĐẠI HỌC -------------------------------------- NGUYỄN ĐĂNG NINH NGHIÊN CỨU Ổ KHÍ ĐỘNG ĐÀN HỒI CÓ THAM SỐ CẤU TRÚC ĐIỀU KHIỂN ĐƢỢC LUẬN VĂN THẠC SĨ CHUYÊN NGÀNH: KỸ THUẬT CƠ ĐIỆN TỬ Hà Nội - 2018 17051113839831000000 I HI VIỆN ĐÀO TẠO SAU ĐẠI HỌC -------------------------------------- NGUYỄN ĐĂNG NINH NGHIÊN CỨU Ổ KHÍ ĐỘNG ĐÀN HỒI CÓ THAM SỐ CẤU TRÚC ĐIỀU KHIỂN ĐƢỢC Chuyên ngành: Kỹ thuật cơ điện tử LUẬN VĂN THẠC SĨ KHOA HỌC NGƢỜI HƢỚNG DẪN KHOA HỌC: TS. PHẠM MINH HẢI Hà Nội - 2018 MỤC LỤC MC LC. Ni dung c  cn gii quyt .2 Kt qu  xuu khi cng  .57 p Newton- gii s phi tuyn.66 2 LỜI CAM ĐOAN   H  p cao hc k thu  n T     i hc i.  “ Nghiên cứu ổ khí động đàn hồi có tham số cấu trúc điều khiển đƣợc” do thy TS.
