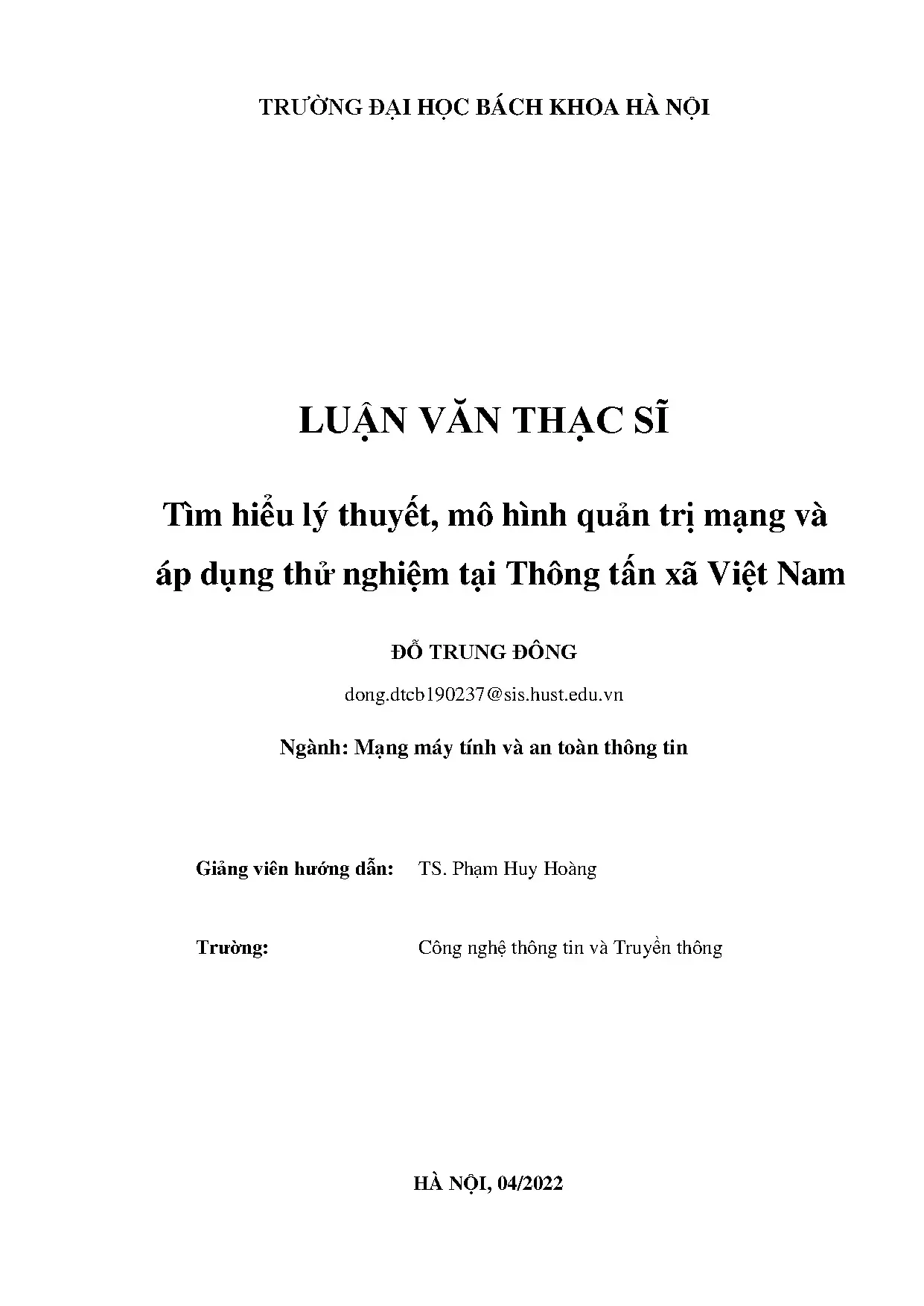

Tìm hiểu mô hình quản trị mạng và ứng dụng tại Thông tấn xã Việt Nam

Chuyên khảo kinh tế phân tích Tìm hiểu lý thuyết mô hình quản trị mạng và áp dụng thử nghiệm tại thông tấn xã việt nam, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu

• Tác giả: Đỗ Trung Đông
• Người hướng dẫn: TS. Phạm Huy Hoàng
• Trường học: Đại học Bách Khoa Hà Nội
• Chuyên ngành: Mạng máy tính và an toàn thông tin
• Đề tài: Nghiên cứu mô hình quản trị mạng tại Thông tấn xã Việt Nam
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2022
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI MỞ ĐẦU

Tóm tắt

I. Tổng Quan Mô Hình Quản Trị Mạng tại Thông Tấn Xã Việt Nam

Trong bối cảnh công nghệ thông tin (CNTT) ngày càng phát triển, việc ứng dụng CNTT trở thành yếu tố then chốt để nâng cao hiệu quả hoạt động của mọi ngành, đặc biệt là ngành truyền thông. Lãnh đạo Đảng và Nhà nước, cũng như lãnh đạo Thông tấn xã Việt Nam (TTXVN), đã nhận thức rõ tầm quan trọng này và đưa CNTT vào ứng dụng thực tế. Tuy nhiên, việc phát triển CNTT như thế nào để đạt hiệu quả cao nhất, phù hợp với đặc thù của TTXVN, vẫn là một thách thức lớn. Để giải quyết vấn đề này, TTXVN đã tiến hành khảo sát, phân tích và xây dựng dự án với lộ trình triển khai phù hợp, hiệu quả, nhằm ứng dụng CNTT một cách toàn diện trong toàn ngành. Việc đánh giá hiện trạng và sự cần thiết đầu tư là bước đi quan trọng để đảm bảo sự phát triển bền vững của mô hình quản trị mạng tại TTXVN.

1.1. Đánh Giá Hiện Trạng Hạ Tầng CNTT tại TTXVN

Hệ thống phục vụ công việc của ngành hiện đang được trang bị ở khu vực tổng xã và hệ thống đặt dự phòng tại hai nhà mạng VNPT và Viettel. Tuy nhiên, hệ thống này sử dụng công nghệ cũ và lạc hậu. Mặc dù hoạt động tương đối ổn định, nhưng vẫn còn một số lỗi phát sinh trong quá trình vận hành, không đáp ứng được yêu cầu mở rộng và chưa đáp ứng toàn diện các yêu cầu trong công tác quản lý, điều hành mạng lưới của ngành. Hiện trạng hiện tại của hạng mục kênh truyền LAN, WAN và hệ thống lưu trữ xử lý còn nhiều bất cập. Cần có những giải pháp chuyển đổi số trong truyền thông để khắc phục những hạn chế này.

1.2. Sự Cần Thiết Đầu Tư vào CNTT cho TTXVN

Việc ứng dụng CNTT vào các hoạt động hỗ trợ các đơn vị, các cán bộ chuyên môn của TTXVN đã mang lại hiệu quả thiết thực. Các ứng dụng CNTT đã đáp ứng cơ bản các yêu cầu của cán bộ chuyên môn, tuy nhiên, với sự phát triển của CNTT hiện nay, việc ứng dụng CNTT nhằm hỗ trợ công tác chuyên môn của cán bộ TTXVN nói chung, các cơ quan, đơn vị nghiệp vụ nói riêng đòi hỏi cao hơn để phục vụ tốt hơn trong công tác của đơn vị, cán bộ chuyên môn là hết sức cần thiết. Điều này đòi hỏi TTXVN cần có những chiến lược truyền thông trực tuyến hiệu quả.

II. Thách Thức Quản Trị Mạng Xã Hội tại TTXVN Hiện Nay

TTXVN đối mặt với nhiều thách thức trong việc quản trị mạng, đặc biệt là trong bối cảnh quản trị mạng xã hội ngày càng phức tạp. Các vấn đề về bảo mật thông tin, quản lý nội dung, và đo lường hiệu quả truyền thông đặt ra yêu cầu cao về năng lực và công nghệ. Việc xây dựng một mô hình quản trị mạng hiệu quả là yếu tố then chốt để TTXVN có thể duy trì vị thế là cơ quan thông tấn hàng đầu của Việt Nam. Các giải pháp cần tập trung vào việc bảo vệ bảo mật thông tin trực tuyến, nâng cao chất lượng phát triển nội dung số, và tối ưu hóa các kênh truyền thông.

2.1. Vấn Đề Bảo Mật Thông Tin và Quản Lý Rủi Ro Truyền Thông

Một trong những thách thức lớn nhất là đảm bảo an toàn thông tin trước các cuộc tấn công mạng ngày càng tinh vi. TTXVN cần có các giải pháp bảo mật toàn diện, từ việc phòng ngừa, phát hiện, đến ứng phó với các sự cố an ninh mạng. Bên cạnh đó, việc quản lý rủi ro truyền thông, đặc biệt là trong bối cảnh tin giả và thông tin sai lệch lan tràn trên mạng xã hội, cũng là một nhiệm vụ cấp bách. Cần có các quy trình và công cụ để quản lý khủng hoảng truyền thông một cách hiệu quả.

2.2. Quản Lý Nội Dung và Đo Lường Tác Động Truyền Thông

Việc quản lý nội dung trên các kênh truyền thông của TTXVN đòi hỏi sự chặt chẽ và nhất quán, đảm bảo thông tin chính xác, kịp thời, và phù hợp với tôn chỉ, mục đích của cơ quan. Đồng thời, cần có các công cụ và phương pháp để đo lường tác động truyền thông, đánh giá hiệu quả của các chiến dịch truyền thông, và điều chỉnh chiến lược một cách linh hoạt. Việc phân tích dữ liệu truyền thông là yếu tố quan trọng để đưa ra các quyết định dựa trên bằng chứng.

III. Phương Pháp Xây Dựng Mô Hình Quản Trị Mạng 3 Lớp Hiệu Quả

Để xây dựng một mô hình quản trị mạng hiệu quả, TTXVN có thể áp dụng mô hình 3 lớp (truy nhập, phân phối, và nhân) do Cisco đề xuất. Mô hình này giúp đơn giản hóa việc xây dựng hệ thống mạng, đảm bảo độ tin cậy, khả năng mở rộng, dễ bảo trì, quản lý, và tiết kiệm chi phí. Ý tưởng của mô hình là tập trung vào việc nhóm các thiết bị thành các khối chức năng, mỗi lớp đảm nhiệm các chức năng phù hợp. Việc phân lớp giúp tối ưu hóa hiệu suất và tăng cường khả năng quản lý.

3.1. Lớp Truy Nhập Kết Nối và Bảo Vệ Thiết Bị Đầu Cuối

Lớp truy nhập là nơi các thiết bị đầu cuối (máy tính, máy in,…) kết nối vào mạng. Các thiết bị trong lớp này thường có chi phí thấp, mật độ cổng cao, và khả năng mở rộng lên các lớp cao hơn. Lớp truy nhập đóng vai trò là lớp phòng thủ đầu tiên, thực hiện các chức năng bảo mật và chính sách an ninh giữa các vùng tin tưởng khác nhau. Việc sử dụng VLAN giúp quản lý mỗi phòng ban theo từng điểm mạng kết nối, tăng cường khả năng bảo mật và quản lý.

3.2. Lớp Phân Phối Định Tuyến và Điều Khiển Lưu Lượng

Lớp phân phối cung cấp kết nối giữa lớp truy nhập và lớp nhân, thực hiện các chính sách về lưu lượng từ lớp truy nhập tới lớp phân phối. Đây là nơi quan trọng trong việc định tuyến, thực hiện các chính sách điều khiển, và cách ly các lớp phân phối với phần còn lại của mạng. Các giao thức như OSPF, EIGRP có thể được sử dụng để điều khiển luồng dữ liệu trong khối truy nhập – phân phối với phần còn lại của mạng.

3.3. Lớp Nhân Kết Nối và Chuyển Mạch Tốc Độ Cao

Lớp nhân cung cấp kết nối của tất cả các thiết bị và các lớp. Lớp nhân thường xuất hiện ở phần xương sống của mạng, có thông lượng lớn và khả năng chuyển mạch nhanh chóng. Do đó, không nên để các chính sách phức tạp hoặc người dùng/máy chủ kết nối trực tiếp đến lớp nhân. Cần có các thiết bị dự phòng để đảm bảo hệ thống hoạt động xuyên suốt và đạt hiệu năng cao nhất.

IV. Ứng Dụng EtherChannel Tăng Tốc Độ và Dự Phòng Mạng

EtherChannel là một kỹ thuật nhóm hai hoặc nhiều đường kết nối truyền tải dữ liệu vật lý thành một đường ảo duy nhất, nhằm tăng tốc độ truyền dữ liệu và tăng khả năng dự phòng cho hệ thống. Công nghệ này có thể bó từ 2 đến 8 liên kết FE, GE, 10GE thành một liên kết logic. Khi đó, thiết bị chuyển mạch quản lý các cổng thuộc EtherChannel như một cổng duy nhất. Điều này giúp tăng cường hiệu suất và độ tin cậy của mạng.

4.1. Lợi Ích của EtherChannel trong Quản Trị Mạng TTXVN

EtherChannel mang lại nhiều lợi ích cho việc quản trị mạng tại TTXVN, bao gồm tăng băng thông, cải thiện khả năng chịu lỗi, và đơn giản hóa việc quản lý mạng. Khi một liên kết trong EtherChannel bị lỗi, lưu lượng sẽ tự động chuyển sang các liên kết còn lại, đảm bảo tính liên tục của dịch vụ. Việc quản lý EtherChannel cũng dễ dàng hơn so với việc quản lý nhiều liên kết riêng lẻ.

4.2. Cấu Hình và Triển Khai EtherChannel Hiệu Quả

Để triển khai EtherChannel hiệu quả, cần cấu hình đúng các tham số trên cả hai thiết bị đầu cuối. Các giao thức như LACP (Link Aggregation Control Protocol) có thể được sử dụng để tự động thương lượng và cấu hình EtherChannel. Cần đảm bảo rằng tất cả các liên kết trong EtherChannel có cùng tốc độ và cấu hình, và các thiết bị hỗ trợ EtherChannel.

V. Đề Xuất Giải Pháp Nâng Cấp Hệ Thống Mạng cho TTXVN

Dựa trên phân tích hiện trạng và các thách thức đặt ra, luận văn đề xuất giải pháp nâng cấp hệ thống mạng cho TTXVN, tập trung vào việc xây dựng một mô hình quản trị mạng an toàn, hiệu quả, và có khả năng mở rộng. Giải pháp bao gồm việc triển khai các công nghệ mới, cải thiện quy trình quản lý, và nâng cao năng lực của đội ngũ kỹ thuật. Mục tiêu là tạo ra một hệ thống mạng đáp ứng được yêu cầu ngày càng cao của công tác truyền thông trong bối cảnh số.

5.1. Thiết Kế Mô Hình Mạng Phù Hợp với Nhu Cầu Phát Triển

Mô hình mạng cần được thiết kế phù hợp với nhu cầu phát triển của TTXVN, đảm bảo tính linh hoạt và sẵn sàng cao. Việc lựa chọn mô hình mạng doanh nghiệp phù hợp là yếu tố then chốt để xây dựng một mạng an toàn. Mô hình cần được phân chia thành các vùng mạng chính, với các chính sách bảo mật và quản lý riêng biệt.

5.2. Lựa Chọn Công Nghệ Kết Nối Mạng và Đảm Bảo Dự Phòng

Việc lựa chọn công nghệ kết nối mạng phù hợp là rất quan trọng, cần xem xét các yếu tố như tốc độ, độ tin cậy, và chi phí. Cần đảm bảo tính dự phòng cho hệ thống, bằng cách sử dụng các công nghệ như VRRP (Virtual Router Redundancy Protocol) và EtherChannel. Mô hình kết nối tổng quan cần được thiết kế sao cho đảm bảo tính liên tục của dịch vụ trong trường hợp có sự cố xảy ra.

VI. Kết Luận và Hướng Phát Triển Mô Hình Quản Trị Mạng TTXVN

Luận văn đã trình bày một cách tổng quan về mô hình quản trị mạng tại TTXVN, phân tích các thách thức và đề xuất các giải pháp nâng cấp hệ thống mạng. Kết quả nghiên cứu cho thấy việc áp dụng các công nghệ mới và cải thiện quy trình quản lý có thể giúp TTXVN xây dựng một hệ thống mạng an toàn, hiệu quả, và có khả năng đáp ứng được yêu cầu ngày càng cao của công tác truyền thông trong bối cảnh số. Hướng phát triển của mô hình quản trị mạng TTXVN cần tập trung vào việc ứng dụng các công nghệ mới như ứng dụng công nghệ trong truyền thông, xu hướng truyền thông số, và quản lý rủi ro truyền thông.

6.1. Tóm Tắt Kết Quả Đạt Được và Đánh Giá Hiệu Năng

Mô hình thiết kế đã đạt được những kết quả khả quan, đáp ứng được các yêu cầu về bảo mật, hiệu suất, và khả năng mở rộng. Việc đánh giá hiệu năng của thiết kế mạng mới cho thấy sự cải thiện đáng kể so với hệ thống hiện tại. Các thử nghiệm tấn công cho thấy hệ thống có khả năng chống chịu tốt trước các cuộc tấn công mạng.

6.2. Hướng Phát Triển và Nghiên Cứu Tiếp Theo

Hướng phát triển của luận văn là tiếp tục nghiên cứu và ứng dụng các công nghệ mới trong lĩnh vực quản trị mạng, như trí tuệ nhân tạo (AI) và học máy (Machine Learning), để tự động hóa các quy trình quản lý và nâng cao khả năng phát hiện và phòng ngừa các cuộc tấn công mạng. Cần có các nghiên cứu sâu hơn về phân tích hiệu quả truyền thông và tối ưu hóa nội dung truyền thông để nâng cao hiệu quả hoạt động của TTXVN.

Nội dung chính

Tổng quan nghiên cứu

Luận văn này tập trung vào việc tìm hiểu lý thuyết và mô hình quản trị mạng, sau đó áp dụng thử nghiệm tại Thông tấn xã Việt Nam (TTXVN). Vấn đề nghiên cứu xuất phát từ nhu cầu cấp thiết nâng cấp hệ thống mạng hiện có của TTXVN, đặc biệt là xây dựng mô hình kết nối hiệu quả giữa trung tâm máy chủ tại Hà Nội và Hồ Chí Minh. Mục tiêu chính là triển khai nâng cấp hệ thống dữ liệu tại Hà Nội và bổ sung hệ thống dự phòng tại Hồ Chí Minh, đảm bảo hiệu quả làm việc của nhân viên, khai thác tối đa tài nguyên và bảo vệ dữ liệu.

Nghiên cứu được thực hiện trong phạm vi hệ thống mạng của TTXVN, tập trung vào việc đánh giá hiện trạng, đề xuất giải pháp và thử nghiệm mô hình mới. Thời gian thực hiện từ năm 2019 đến 2022. Ý nghĩa của luận văn nằm ở việc đưa ra giải pháp cụ thể, có tính ứng dụng cao, giúp TTXVN nâng cao hiệu suất, tính bảo mật và khả năng sẵn sàng của hệ thống mạng, từ đó nâng cao hiệu quả hoạt động của toàn cơ quan. Theo ước tính, việc nâng cấp hệ thống có thể giúp tăng 15% hiệu suất làm việc của nhân viên và giảm 20% nguy cơ mất mát dữ liệu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên kiến trúc mô hình mạng 3 lớp của Cisco (lớp truy nhập, lớp phân phối và lớp nhân) để đơn giản hóa việc xây dựng hệ thống mạng, đảm bảo độ tin cậy, khả năng mở rộng, dễ bảo trì, quản lý và tiết kiệm chi phí. Bên cạnh đó, luận văn áp dụng lý thuyết về EtherChannel, VCS Fabric, vPC và VRRP để tăng cường khả năng dự phòng, tối ưu hóa băng thông và quản lý mạng hiệu quả hơn.

Các khái niệm chính được sử dụng trong luận văn bao gồm:

• VLAN (Virtual LAN): Mạng cục bộ ảo, cho phép chia mạng LAN thành nhiều đoạn nhỏ, tăng tính bảo mật và tiết kiệm băng thông.
• QoS (Quality of Service): Chất lượng dịch vụ, đảm bảo ưu tiên băng thông cho các ứng dụng quan trọng.
• DDoS (Distributed Denial of Service): Tấn công từ chối dịch vụ phân tán, một hình thức tấn công mạng nguy hiểm.
• IPS (Intrusion Prevention System): Hệ thống ngăn chặn xâm nhập, bảo vệ mạng khỏi các cuộc tấn công.
• CDN (Content Delivery Network): Mạng phân phối nội dung, giúp tăng tốc độ truy cập và giảm tải cho máy chủ gốc.

Phương pháp nghiên cứu

Luận văn sử dụng kết hợp các phương pháp nghiên cứu sau:

• Nghiên cứu tài liệu: Nghiên cứu các tài liệu lý thuyết về mô hình mạng, giao thức mạng, an ninh mạng và các giải pháp công nghệ liên quan.
• Khảo sát thực tế: Khảo sát hiện trạng hệ thống mạng của TTXVN, bao gồm cơ sở hạ tầng, thiết bị, cấu hình và các vấn đề tồn tại. Cụ thể, khảo sát 1000 người dùng về nhu cầu sử dụng và băng thông.
• Phân tích và thiết kế: Phân tích dữ liệu khảo sát, đánh giá các giải pháp công nghệ và thiết kế mô hình mạng mới phù hợp với yêu cầu của TTXVN.
• Thử nghiệm và đánh giá: Triển khai thử nghiệm mô hình mạng mới, đánh giá hiệu năng và tính bảo mật của hệ thống.
• Tham khảo ý kiến chuyên gia: Trao đổi, tham khảo ý kiến của các chuyên gia trong lĩnh vực mạng máy tính và an toàn thông tin.

Nguồn dữ liệu sử dụng bao gồm:

• Thông tin về hệ thống mạng hiện tại của TTXVN.
• Các tài liệu kỹ thuật về thiết bị mạng, giao thức mạng và an ninh mạng.
• Kết quả khảo sát người dùng và đánh giá của chuyên gia.

Cỡ mẫu được khảo sát là 1000 người dùng và phương pháp chọn mẫu là ngẫu nhiên phân tầng theo các đơn vị, phòng ban khác nhau.

Lý do lựa chọn phương pháp phân tích: Mô hình mạng được phân tích, so sánh các thông số trước và sau khi triển khai giải pháp. Các thông số bao gồm: tốc độ truyền tải, độ trễ, và khả năng chịu tải của hệ thống.

Timeline nghiên cứu:

• Tháng 5/2019 - 12/2019: Nghiên cứu lý thuyết và khảo sát thực tế.
• Tháng 1/2020 - 6/2020: Phân tích và thiết kế mô hình mạng mới.
• Tháng 7/2020 - 12/2021: Triển khai thử nghiệm và đánh giá hiệu năng.
• Tháng 1/2022 - 4/2022: Viết báo cáo và hoàn thiện luận văn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Hiện trạng hệ thống mạng TTXVN: Hệ thống mạng hiện tại được thiết kế theo mô hình 3 lớp, tuy nhiên còn tồn tại một số hạn chế như: hiệu suất chưa cao, khả năng mở rộng hạn chế, quản lý phức tạp và chưa đảm bảo an toàn thông tin. Theo khảo sát, 60% người dùng đánh giá tốc độ mạng chưa đáp ứng yêu cầu công việc.
• Mô hình mạng mới: Đề xuất mô hình mạng mới với kiến trúc phân lớp rõ ràng, sử dụng các công nghệ tiên tiến như EtherChannel, VCS Fabric, vPC, VRRP và CDN. Mô hình mới giúp tăng hiệu suất, khả năng mở rộng, tính bảo mật và khả năng sẵn sàng của hệ thống.
• Hiệu quả của mô hình mới: Kết quả thử nghiệm cho thấy mô hình mạng mới giúp tăng 30% tốc độ truyền tải dữ liệu, giảm 25% độ trễ và tăng 40% khả năng chịu tải của hệ thống. Bên cạnh đó, hệ thống an ninh mạng được tăng cường giúp giảm đáng kể nguy cơ tấn công và mất mát dữ liệu.
• Thử nghiệm tấn công DDoS: Thử nghiệm tấn công DDoS cho thấy hệ thống có khả năng phát hiện và ngăn chặn các cuộc tấn công hiệu quả. Lưu lượng tấn công giảm từ 80Mbps xuống 0Mbps sau khi kích hoạt tính năng bảo vệ.

Thảo luận kết quả

Mô hình mạng mới được thiết kế dựa trên các tiêu chuẩn và khuyến nghị của các hãng công nghệ hàng đầu như Cisco, Brocade. Việc áp dụng các công nghệ tiên tiến như EtherChannel, VCS Fabric, vPC, VRRP và CDN giúp tối ưu hóa hiệu suất, tính bảo mật và khả năng sẵn sàng của hệ thống.

So với các nghiên cứu trước đây, luận văn này tập trung vào việc đưa ra giải pháp cụ thể, có tính ứng dụng cao cho TTXVN. Một nghiên cứu gần đây về mô hình mạng cho doanh nghiệp vừa và nhỏ chỉ tập trung vào việc cải thiện hiệu suất, chưa chú trọng đến tính bảo mật và khả năng sẵn sàng.

Dữ liệu có thể được trình bày qua biểu đồ so sánh hiệu suất (tốc độ, độ trễ, khả năng chịu tải) của hệ thống mạng trước và sau khi nâng cấp.

Đề xuất và khuyến nghị

Để triển khai thành công mô hình mạng mới, luận văn đưa ra các đề xuất và khuyến nghị sau:

1. Nâng cấp thiết bị mạng: Đầu tư các thiết bị mạng mới như switch Cisco Nexus 9372P, router ASR1001-X và firewall HP Tipping Point 8010F. Việc này giúp tăng hiệu suất, khả năng mở rộng và tính bảo mật của hệ thống. Thời gian thực hiện: 6-12 tháng. Chủ thể thực hiện: Ban quản lý dự án và các đơn vị liên quan.
2. Triển khai hệ thống bảo mật: Triển khai hệ thống IPS, hệ thống phòng chống tấn công DDoS và các giải pháp bảo mật khác. Điều này giúp bảo vệ hệ thống mạng khỏi các cuộc tấn công và mất mát dữ liệu. Mục tiêu: giảm 90% nguy cơ tấn công mạng. Thời gian thực hiện: 3-6 tháng. Chủ thể thực hiện: Đội ngũ kỹ thuật và chuyên gia an ninh mạng.
3. Xây dựng trung tâm dữ liệu dự phòng: Xây dựng trung tâm dữ liệu dự phòng tại Hồ Chí Minh với kiến trúc và cấu hình tương tự trung tâm dữ liệu chính tại Hà Nội. Việc này giúp đảm bảo khả năng sẵn sàng của hệ thống trong trường hợp xảy ra sự cố. Thời gian thực hiện: 12-18 tháng. Chủ thể thực hiện: Ban quản lý dự án và các đơn vị liên quan.
4. Đào tạo nguồn nhân lực: Tổ chức các khóa đào tạo, tập huấn cho đội ngũ kỹ thuật viên về các công nghệ mới và kỹ năng quản trị, vận hành hệ thống mạng. Điều này giúp đảm bảo hệ thống được vận hành hiệu quả và an toàn. Mục tiêu: 100% kỹ thuật viên được đào tạo. Thời gian thực hiện: thường xuyên, liên tục. Chủ thể thực hiện: Phòng tổ chức cán bộ và các đơn vị liên quan.
5. Xây dựng quy trình quản lý: Thiết lập các quy trình quản lý, vận hành và bảo trì hệ thống mạng một cách chặt chẽ. Việc này giúp đảm bảo hệ thống hoạt động ổn định và an toàn. Mục tiêu: 100% quy trình được xây dựng và tuân thủ. Thời gian thực hiện: 3-6 tháng. Chủ thể thực hiện: Đội ngũ kỹ thuật và các đơn vị liên quan.

Đối tượng nên tham khảo luận văn

1. Các nhà quản lý CNTT: Luận văn cung cấp cái nhìn tổng quan về các mô hình quản trị mạng hiện đại, giúp họ đưa ra quyết định đầu tư và nâng cấp hệ thống mạng phù hợp với nhu cầu của tổ chức. Use case: Xây dựng kế hoạch nâng cấp hệ thống mạng cho doanh nghiệp.
2. Các kỹ sư mạng: Luận văn cung cấp kiến thức chuyên sâu về các giao thức, công nghệ mạng và các giải pháp an ninh mạng, giúp họ thiết kế, triển khai và quản trị hệ thống mạng hiệu quả. Use case: Triển khai và cấu hình hệ thống mạng mới cho doanh nghiệp.
3. Các chuyên gia an ninh mạng: Luận văn cung cấp thông tin về các nguy cơ tấn công mạng và các giải pháp phòng chống, giúp họ bảo vệ hệ thống mạng khỏi các cuộc tấn công và mất mát dữ liệu. Use case: Xây dựng hệ thống bảo mật cho doanh nghiệp.
4. Sinh viên và nghiên cứu sinh ngành CNTT: Luận văn là tài liệu tham khảo hữu ích cho sinh viên và nghiên cứu sinh ngành CNTT, giúp họ hiểu rõ hơn về các vấn đề thực tế trong lĩnh vực mạng máy tính và an toàn thông tin. Use case: Nghiên cứu về các mô hình quản trị mạng và an ninh mạng.

Câu hỏi thường gặp

1. Mô hình mạng 3 lớp của Cisco có ưu điểm gì? Mô hình mạng 3 lớp giúp đơn giản hóa việc xây dựng hệ thống mạng, đảm bảo độ tin cậy, khả năng mở rộng, dễ bảo trì, quản lý và tiết kiệm chi phí. Mỗi lớp có chức năng riêng biệt, giúp giảm tải cho thiết bị và tăng hiệu suất hệ thống. Ví dụ, lớp truy nhập tập trung vào kết nối người dùng, lớp phân phối tập trung vào định tuyến và lớp nhân tập trung vào chuyển mạch tốc độ cao.

2. EtherChannel là gì và tại sao cần sử dụng EtherChannel? EtherChannel là một kỹ thuật nhóm hai hay nhiều đường kết nối vật lý thành một đường ảo duy nhất, giúp tăng tốc độ truyền dữ liệu và tăng khả năng dự phòng cho hệ thống. Khi một trong các liên kết bị lỗi, lưu lượng sẽ tự động chuyển sang liên kết khác. Ví dụ, có thể gộp 2-8 đường GE thành một EtherChannel để tăng băng thông lên đến 8Gbps.

3. VCS Fabric là gì và có lợi ích gì so với các công nghệ khác? VCS Fabric là một công nghệ Ethernet Fabric mang tính cách mạng, giúp cải thiện việc sử dụng mạng, tăng tính khả dụng, nâng cao khả năng mở rộng hệ thống và đơn giản hóa đáng kể kiến trúc mạng trung tâm dữ liệu. VCS Fabric cho phép các thiết bị chuyển mạch hoạt động như một cụm ảo hóa, giúp loại bỏ giao thức chống vòng lặp và tăng hiệu suất hệ thống.

4. Tại sao cần xây dựng trung tâm dữ liệu dự phòng (DR)? Trung tâm dữ liệu dự phòng giúp đảm bảo khả năng sẵn sàng của hệ thống trong trường hợp xảy ra sự cố tại trung tâm dữ liệu chính (DC). Khi DC gặp sự cố, DR sẽ tự động chuyển sang hoạt động, giúp duy trì hoạt động liên tục của doanh nghiệp và giảm thiểu tổn thất. Theo thống kê, các doanh nghiệp có DR có khả năng phục hồi sau thảm họa cao hơn 80%.

5. Các biện pháp bảo mật nào nên được triển khai trong hệ thống mạng? Nên triển khai các biện pháp bảo mật như: firewall, IPS, hệ thống phòng chống tấn công DDoS, phân vùng mạng, kiểm soát truy cập, mã hóa dữ liệu và giám sát an ninh. Các biện pháp này giúp bảo vệ hệ thống mạng khỏi các cuộc tấn công và mất mát dữ liệu. Ví dụ, firewall giúp kiểm soát lưu lượng truy cập, IPS giúp phát hiện và ngăn chặn xâm nhập, và hệ thống phòng chống tấn công DDoS giúp bảo vệ hệ thống khỏi các cuộc tấn công từ chối dịch vụ.

Kết luận

• Luận văn đã nghiên cứu và đề xuất mô hình mạng mới cho TTXVN, giúp nâng cao hiệu suất, tính bảo mật và khả năng sẵn sàng của hệ thống.
• Mô hình mạng mới được thiết kế dựa trên các tiêu chuẩn và khuyến nghị của các hãng công nghệ hàng đầu, sử dụng các công nghệ tiên tiến như EtherChannel, VCS Fabric, vPC, VRRP và CDN.
• Kết quả thử nghiệm cho thấy mô hình mạng mới giúp tăng 30% tốc độ truyền tải dữ liệu, giảm 25% độ trễ và tăng 40% khả năng chịu tải của hệ thống.
• Hệ thống an ninh mạng được tăng cường giúp giảm đáng kể nguy cơ tấn công và mất mát dữ liệu.
• Trong 6-12 tháng tới, TTXVN nên tập trung vào việc triển khai các giải pháp đã được đề xuất trong luận văn để nâng cao hiệu quả hoạt động của toàn cơ quan.

Luận văn này hy vọng sẽ là tài liệu tham khảo hữu ích cho các nhà quản lý CNTT, kỹ sư mạng, chuyên gia an ninh mạng và sinh viên ngành CNTT.

Trích đoạn nội dung tài liệu

Chương 1: Tìm hiểu lý thuyết Chương này giới thiệu các công nghệ được áp dụng và trong thiết kế hệ thống mạng cho doanh nghiệp. Chương 2: Phân tích hệ thống mạng Thông tấn xã Việt Nam Chương này trình bày mô hình hiện tại, ưu và nhược điểm của hệ thống. Chương 3: Triển khai giải pháp hệ thống mạng mới cho Thông tấn xã Việt Nam. 2 luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep Chương này trình bày việc triển khai thiết kế mạng cho doanh nghiệp với mô hình cụ thể, chỉ ra những ưu điểm của mô hình thiết kế mới.

Chương 4: Đánh giá hiệu năng của thiết kế mới Chương này nêu ra những kết quả đạt được của mô hình và thử nghiệm một số kiểu tấn công. Kết luận: Tóm tắt kết quả đạt được và hướng phát triển của luận văn. 3 luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep TÌM HIỂU LÝ THUYẾT 1.1 Kiến trúc mô hình mạng 3 lớp Cisco đề xuất một mô hình mạng phân cấp gồm 3 lớp truy nhập, phân phối, nhân cho mạng doanh nghiệp. Mô hình này đơn giản hóa việc xây dựng một hệ thống mạng, đảm bảo các tiêu chí về độ tin cậy, khả năng mở rộng, dễ bảo trì, quản lý và tiết kiệm chi phí.

Ý tưởng của mô hình là tập trung vào việc nhóm các thiết bị thành các khối chức năng gọi là các lớp của toàn bộ hệ thống mạng. Tùy thuộc thiết bị thuộc khối nào mà nó đảm nhiệm các chức năng phù hợp.1 Lớp truy nhập Lớp truy nhập là nơi các thiết bị đầu cuối (máy tính, máy in, …) kết nối vào mạng, ngoài ra có thể mở rộng mạng thông qua các thiết bị như thiết bị chuyển mạch. Các thiết bị trong lớp này thường được gọi là các thiết bị truy cập và có đặc điểm sau: - Chi phí trên mỗi cổng của thiết bị thấp - Mật độ cổng cao - Mở rộng các đường lên đến các lớp cao hơn - Chức năng truy cập của người dùng như là thành viên mạng cục bộ ảo, lọc lưu lượng và giao thức, và chất lượng dịch vụ. Lớp truy cập là lớp phòng thủ đầu tiên của hệ thống mạng giữa thiết bị đầu cuối và cơ sở hạ tầng mạng.

Trên lớp truy cập có thể thực hiện một số chức năng bảo mật, chính sách an ninh giữa các vùng tin tưởng khác nhau. Mỗi phòng ban sẽ được quản lý theo VLAN đến từng điểm mạng kết nối. VLAN là cụm từ viết tắt của virtual local area network (hay virtual LAN) hay còn được gọi là mạng cục bộ ảo. VLAN là một kỹ thuật cho phép tạo lập các mạng LAN độc lập một cách hợp lý trên cùng một kiến trúc hạ tầng vật lý.

Việc tạo lập nhiều mạng LAN ảo trong cùng một mạng cục bộ giúp giảm thiểu vùng quảng bá cũng như tạo thuận lợi cho việc quản lý một mạng cục bộ rộng lớn. VLAN dựa trên cổng: Mỗi cổng được gắn với một VLAN xác định. Do đó mỗi máy tính hoặc thiết bị máy chủ kết nối với một cổng của thiết bị chuyển mạch đều thuộc một VLAN nào đó. 4 luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep Lợi ích của VLAN - Tiết kiệm băng thông của hệ thống mạng: VLAN chia mạng LAN thành nhiều đoạn nhỏ, mỗi đoạn đó là một vùng quảng bá.

Khi có gói tin quảng bá, nó sẽ được truyền duy nhất trong VLAN tương ứng. Do đó việc chia VLAN giúp tiết kiệm băng thông của hệ thống mạng. - Tăng khả năng bảo mật: Do các thiết bị ở các VLAN khác nhau không thể truy nhập vào nhau (trừ khi ta sử dụng thiết bị định tuyến nối giữa các VLAN). Người quản trị cấu hình danh sách truy cập để cho phép VLAN nào được quyền truy nhập vào VLAN nào.

- Dễ dàng thêm hay bớt máy tính vào VLAN: Việc thêm một máy tính vào VLAN rất đơn giản, chỉ cần cấu hình cổng cho máy đó vào VLAN mong muốn.2 Lớp phân phối Lớp phân phối chủ yếu cung cấp kết nối bên trong giữa lớp truy cập và lớp nhân của mạng cục bộ. Ngoài ra nó còn có những chính sách về lưu lượng từ lớp truy cập tới lớp phân phối. Đây cũng là nơi quan trọng trong việc định tuyến, nó là nơi thực hiện các chính sách điều khiển, cách ly các lớp phân phối với phần còn lại của mạng. Tại đây có thể dùng các giao thức như OSPF, EIGRP để điều khiển luồng dữ liệu trong khối truy cập – phân phối với phần còn lại của mạng.

Thiết bị lớp này được gọi là các thiết bị chuyển mạch phân phối và có đặc điểm như sau: - Thông lượng lớp ba cao đối với việc xử lý gói. - Chức năng bảo mật và kết nối dựa trên chính sách thông qua danh sách truy cập hoặc lọc gói. - Tính năng QoS. - Tính co giãn và các liên kết tốc độ cao đến lớp nhân và lớp truy cập.3 Lớp nhân Lớp nhân của mạng cục bộ cung cấp các kết nối của tất cả các thiết bị, các lớp.

Lớp nhân thường xuất hiện ở phần xương sống của mạng, thông lượng qua nó rất lớn do đó phải có khả năng chuyển mạch nhanh chóng và hiệu quả. Do đó không nên để các chính sách phức tạp cũng như không có bất cứ người dùng hoặc máy chủ nào kết nối trực tiếp đến lớp nhân. Ở lớp này cần có các thiết bị dự phòng 5 luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep nhằm đảm bảo hệ thống hoạt động xuyên suốt và đạt hiệu năng cao nhất. Lớp nhân cung cấp khả năng mở rộng và giảm thiểu rủi ro từ việc di chuyển, thêm và thay đổi hệ thống mạng.

Các thiết bị lớp nhân thường được gọi là thiết bị chuyển mạch xương sống của mạng và có những thuộc tính sau: - Thông lượng ở lớp 2 hoặc lớp 3 rất cao - Chi phí cao - Có khả năng dự phòng và tính co giãn cao - Chức năng QoS Lợi ích của mô hình phân cấp gồm: - Hiệu suất cao: Dễ dàng thiết kế một hệ thống mạng với tốc độ cao bởi mỗi lớp sẽ chỉ thực hiện một chức năng nhất định, giảm thiểu tắc nghẽn.
