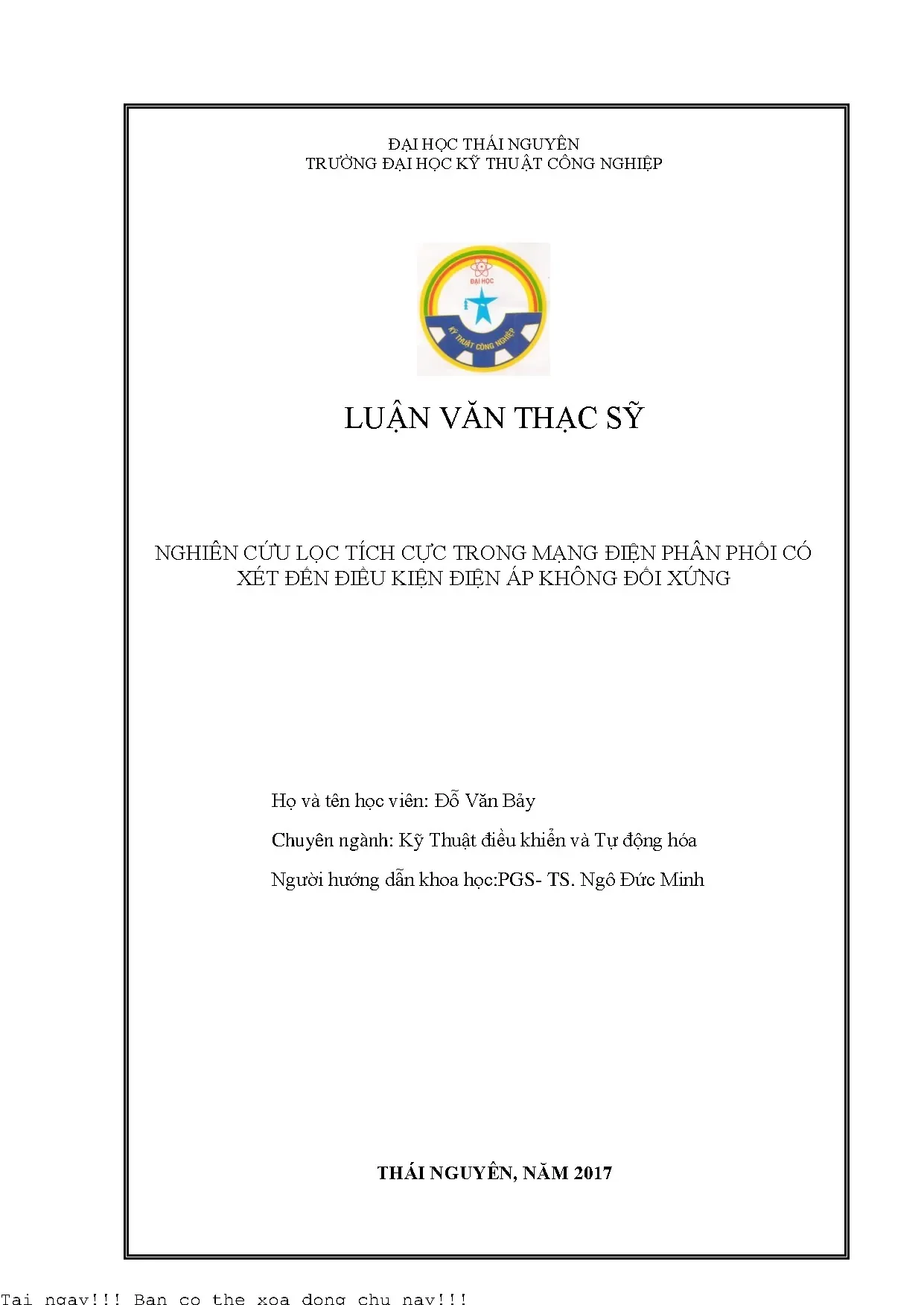

Nghiên Cứu Lọc Tích Cực Trong Mạng Điện Phân Phối Có Xét Đến Điều Kiện Điện Áp Không Đối Xứng

Nghiên cứu lọc tích cực trong mạng điện phân phối với điều kiện điện áp không đối xứng nhằm tối ưu hóa hiệu suất và độ tin cậy hệ thống.

• Tác giả: Đỗ Văn Bảy
• Người hướng dẫn: PGS- TS. Ngô Đức Minh
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Kỹ thuật điều khiển và tự động hóa
• Đề tài: Nghiên Cứu Lọc Tích Cực Trong Mạng Điện Phân Phối Có Xét Đến Điều Kiện Điện Áp Không Đối Xứng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ SÓNG ĐIỀU HÒA VÀ CÔNG SUẤT PHẢN KHÁNG
• 1.1. Tổng quan về sóng hài
• 1.1.1. Giới thiệu chung
• 1.1.2. Các nguồn phát sinh sóng hài trong mạng điện
• 1.1.3. Ảnh hưởng của sóng hài bậc cao
• 1.2. Tổng quan về công suất phản kháng
• 1.2.1. Giới thiệu chung
• 1.2.2. Hiệu quả của việc bù công suất phản kháng
• 1.2.3. Kết luận chương 1
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP LỌC SÓNG HÀI
• 2.1. Khái niệm lọc sóng hài
• 2.2. Các phương pháp lọc sóng hài
• 2.2.1. Bộ lọc thụ động
• 2.2.2. Bộ lọc chủ động
• 3. CHƯƠNG 3: LỌC TÍCH CỰC TRONG MẠNG ĐIỆN XÍ NGHIỆP CÔNG NGHIỆP
• 3.1. Mô hình hệ thống
• 3.2. Tải phi tuyến
• 3.3. Lọc tích cực AF
• 3.3.1. Các phương pháp điều khiển lọc AF
• 3.3.1.1. Cấu trúc hệ điều khiển
• 3.3.1.2. Các phương pháp điều khiển bộ lọc tích cực
• 4. CHƯƠNG 4: THIẾT KẾ BỘ LỌC TÍCH CỰC CHO TẢI PHI TUYẾN
• 4.1. Phân tích ảnh hưởng đến lưới điện của tải phi tuyến dạng bể mạ
• 4.1.1. Giới thiệu chung
• 4.1.2. Phân tích ảnh hưởng đến lưới của phụ tải bể mạ
• 4.2. Kết quả mô phỏng
• 4.3. Xây dựng cấu trúc mạch lọc cho nguồn bể mạ
• 4.3.1. Xác định giá trị điện áp một chiều của nghịch lưu
• 4.3.2. Xác định giá trị tụ điện C
• 4.3.3. Xác định giá trị điện cảm L
• 4.3.4. Xác định và lựa chọn thông số van điều khiển
• 4.3.5. Khâu tạo xung cho bộ nghịch lưu
• 4.4. Mô phỏng hoạt động của bộ AF lọc với nguồn bể mạ
• 4.4.1. Trường hợp điện áp lưới tại điểm kết nối là đối xứng
• 4.4.2. Trường hợp điện áp tại điểm nối giữa mạch lọc và lưới là không đối xứng
• KẾT LUẬN VÀ KIẾN NGHỊ

Tóm tắt

I. Tổng Quan Về Lọc Tích Cực Giải Pháp Chất Lượng Điện Năng

Trong hệ thống điện phân phối hiện đại, việc duy trì chất lượng điện năng là vô cùng quan trọng. Các nhà máy, xí nghiệp công nghiệp tiêu thụ phần lớn điện năng và yêu cầu cao về chất lượng điện, đặc biệt là tiêu chuẩn về sóng hài. Sự gia tăng của các thiết bị điện tử công suất và tải phi tuyến đã dẫn đến sự gia tăng đáng kể của sóng hài trong lưới điện. Điều này gây ra nhiều vấn đề như tăng tổn thất điện năng, giảm tuổi thọ thiết bị và ảnh hưởng đến hoạt động của các thiết bị nhạy cảm. Lọc tích cực (Active Filter - AF) nổi lên như một giải pháp hiệu quả để giảm thiểu các vấn đề này, đảm bảo Power Quality và tăng cường hiệu suất hệ thống.

1.1. Khái niệm Sóng hài và Ảnh hưởng của THD Total Harmonic Distortion

Sóng hài là các thành phần tần số khác tần số cơ bản (50Hz hoặc 60Hz) trong tín hiệu điện áp hoặc dòng điện. THD là chỉ số đánh giá mức độ méo dạng của tín hiệu do sóng hài gây ra. THD cao dẫn đến tăng tổn thất, quá nhiệt thiết bị và sai lệch trong hoạt động của các thiết bị bảo vệ, đo lường. IEEE 519 đưa ra các tiêu chuẩn để giới hạn THD trong hệ thống điện. Theo thông tư 32 /2010/TT-BCT của Bộ Công thương đã áp dụng tiêu chuẩn sóng hài 519 của IEEE cho tiêu chuẩn đánh giá chất lượng điện năng của Việt nam.

1.2. Các nguồn phát sinh Harmonic Mitigation trong Mạng Điện

Nguồn gốc của sóng hài rất đa dạng, chủ yếu từ các tải phi tuyến như bộ biến đổi điện tử công suất (Power Electronics), lò hồ quang, máy hàn, thiết bị chiếu sáng tiết kiệm năng lượng. Các thiết bị này tiêu thụ dòng điện không sin, gây ra sự xuất hiện của sóng hài. Trong số đó phải kể đến các loại lò điện, các bể mạ điện, bể mạ…Mục tiêu đề ra nhằm đạt được hiệu quả cao nhất là lọc bỏ sóng hài ngay tại nơi phát sinh.

II. Phương Pháp Lọc Sóng Hài So Sánh Lọc Thụ Động và Lọc Tích Cực

Để giảm thiểu tác động của sóng hài, có hai phương pháp chính: lọc thụ động và lọc tích cực. Lọc thụ động sử dụng các linh kiện thụ động như điện trở, cuộn cảm và tụ điện để triệt tiêu sóng hài ở các tần số cụ thể. Ưu điểm là đơn giản, chi phí thấp. Tuy nhiên, lọc thụ động có nhược điểm là kích thước lớn, hiệu quả kém với sóng hài thay đổi và có thể gây ra cộng hưởng. Lọc tích cực sử dụng các thiết bị Power Electronics và Control Algorithm để chủ động bù sóng hài, mang lại hiệu quả cao hơn và linh hoạt hơn.

2.1. Ưu điểm và Nhược điểm của Bộ Lọc Thụ Động Passive Filter

Bộ lọc thụ động sử dụng các linh kiện R, L, C để tạo ra trở kháng thấp tại tần số sóng hài cần loại bỏ. Ưu điểm của chúng là đơn giản, dễ lắp đặt và chi phí đầu tư ban đầu thấp. Tuy nhiên, chúng có kích thước lớn, chỉ hiệu quả với một số tần số cố định và dễ bị ảnh hưởng bởi sự thay đổi của hệ thống, thậm chí còn gây ra cộng hưởng. Thông thường các bộ lọc LC được thiết kế cho lọc các hài bậc thấp 3, 5, 7 để lại trên lưới các các hài bậc cao mà trong nhiều trường hợp các hài bậc cao trên 7 lại chiếm tỷ lệ đáng kể

2.2. Nguyên lý hoạt động và Lợi ích của Bộ Lọc Tích Cực Active Filter

Bộ lọc tích cực sử dụng các thiết bị Power Electronics để tạo ra dòng điện bù sóng hài, triệt tiêu Harmonic Compensation và cải thiện Power Factor Correction. AF thực hiện bù không, nghĩa là phổ của các sóng hài có trên lưới và phổ của sóng hài do AF phát vào lưới có phép cộng bằng không. Theo nguyên tắc này AF có thể được thiết kế lọc cho một số hài cố định hoặc có thể lọc cho cả phổ sóng hài rất rộng. Chúng có khả năng thích ứng với sự thay đổi của tải và hệ thống, giảm thiểu Voltage Distortion và Current Distortion, mang lại hiệu quả cao hơn so với bộ lọc thụ động.

III. Thiết Kế Điều Khiển Lọc Tích Cực Các Phương Pháp Tiên Tiến

Thiết kế và điều khiển lọc tích cực là một quá trình phức tạp, đòi hỏi kiến thức sâu rộng về Power System, Power Electronics và Control Algorithm. Có nhiều phương pháp điều khiển khác nhau, bao gồm điều khiển dựa trên miền thời gian và miền tần số, điều khiển Adaptive Control, điều khiển Digital Control và sử dụng các thuật toán Algorithm Optimization tiên tiến. Mục tiêu là tạo ra một Compensation Strategy hiệu quả, đảm bảo Resonance tránh gây ra Stability Analysis trong hệ thống.

3.1. Các Phương Pháp Điều Khiển Lọc Tích Cực Phổ Biến

Các phương pháp điều khiển lọc tích cực bao gồm phương pháp PQ theory, phương pháp dq0 transformation, phương pháp FFT (Fast Fourier Transform). Mỗi phương pháp có ưu và nhược điểm riêng, phù hợp với các ứng dụng khác nhau. Hiện nay, các thuật toán thông minh dựa trên Artificial Intelligence (AI), Machine Learning (ML), Neural Networks, và Fuzzy Logic đang được nghiên cứu và ứng dụng để cải thiện hiệu suất điều khiển lọc tích cực.

3.2. Thiết kế Bộ Lọc Tích Cực Xác định Thông số và Mô phỏng

Việc thiết kế Filter Design cho lọc tích cực bao gồm việc lựa chọn các linh kiện phù hợp, xác định các thông số mạch và Modeling and Simulation hệ thống. Các công cụ mô phỏng như MATLAB/Simulink được sử dụng để kiểm tra hiệu suất của lọc tích cực trong các điều kiện vận hành khác nhau. Cần xem xét các yếu tố như điện áp lưới, dòng điện tải, tần số sóng hài và các tiêu chuẩn EMC (Electromagnetic Compatibility).

3.3. Đánh giá Hiệu Suất Performance Evaluation của Lọc Tích Cực

Đánh giá hiệu suất của lọc tích cực là bước quan trọng để đảm bảo rằng nó đáp ứng được các yêu cầu của hệ thống. Các chỉ số đánh giá bao gồm giảm THD, cải thiện Power Factor Correction, giảm Voltage Sag, Voltage Swell, Flicker và cải thiện Power Quality nói chung. Implementation và thử nghiệm thực tế là cần thiết để xác nhận kết quả mô phỏng.

IV. Ứng Dụng Lọc Tích Cực Renewable Energy và Mạng Điện Thông Minh

Lọc tích cực đóng vai trò quan trọng trong việc tích hợp Renewable Energy Integration vào lưới điện. Các nguồn năng lượng tái tạo như điện gió và điện mặt trời thường có tính chất không ổn định và tạo ra sóng hài, ảnh hưởng đến Grid Connected. Lọc tích cực giúp ổn định điện áp, giảm sóng hài và đảm bảo kết nối an toàn và hiệu quả. Bên cạnh đó, Lọc tích cực rất cần thiết cho Smart Grid để đảm bảo Power Quality khi tích hợp nhiều nguồn phân tán và tải thông minh.

4.1. Ứng dụng Lọc Tích Cực trong Hệ Thống Điện Gió và Điện Mặt Trời

Hệ thống điện gió và điện mặt trời thường sử dụng các bộ biến đổi công suất để chuyển đổi năng lượng từ nguồn tái tạo sang dạng điện năng phù hợp với lưới điện. Các bộ biến đổi này tạo ra sóng hài, đòi hỏi sử dụng lọc tích cực để giảm thiểu tác động tiêu cực đến lưới điện. Lọc tích cực đảm bảo tuân thủ các tiêu chuẩn IEEE 519 và duy trì Power Quality.

4.2. Vai trò của Lọc Tích Cực trong Mạng Điện Thông Minh Smart Grid

Mạng điện thông minh tích hợp nhiều công nghệ tiên tiến như hệ thống đo đếm thông minh, hệ thống quản lý năng lượng và các nguồn năng lượng phân tán. Lọc tích cực đóng vai trò quan trọng trong việc đảm bảo Power Quality và ổn định hệ thống khi có sự thay đổi lớn về tải và nguồn cung. Tích hợp IoT (Internet of Things) có thể giúp điều khiển và giám sát lọc tích cực từ xa, tăng cường hiệu quả vận hành.

V. Lọc Tích Cực trong Mạng Điện Xí Nghiệp Giải Pháp Thực Tiễn

Trong môi trường xí nghiệp công nghiệp, lọc tích cực là giải pháp hiệu quả để giải quyết các vấn đề về sóng hài do các thiết bị như máy hàn, lò điện và bộ chỉnh lưu gây ra. Việc Implementation lọc tích cực giúp cải thiện Power Factor Correction, giảm tổn thất điện năng và tăng tuổi thọ thiết bị. Ngoài ra, nó cũng giúp tuân thủ các tiêu chuẩn về EMC (Electromagnetic Compatibility).

5.1. Ứng dụng Lọc Tích Cực cho Tải Phi Tuyến dạng Bể Mạ

Tải bể mạ là một trong những nguồn phát sóng hài chính trong các xí nghiệp công nghiệp. Do sự biến thiên của sức điện động bể mạ. Lọc tích cực có thể được sử dụng để bù sóng hài và cải thiện Power Quality. Giải pháp bù sát cục bộ phụ tải.

5.2. Mô phỏng hoạt động của bộ AF lọc với nguồn bể mạ

Trường hợp điện áp lưới tại điểm kết nối là đối xứng.Trường hợp điện áp tại điểm nối giữa mạch lọc và lưới là không đối xứng . Cần có giải pháp triệt tiêu hoặc bù vào điện áp để tạo ra điện áp nguồn đối xứng cho hệ thống.

VI. Kết Luận Tương Lai của Lọc Tích Cực Nghiên Cứu Phát Triển

Lọc tích cực là một công nghệ quan trọng trong việc đảm bảo Power Quality và ổn định hệ thống điện. Với sự phát triển của Power Electronics và Control Algorithm, lọc tích cực ngày càng trở nên hiệu quả và linh hoạt hơn. Các nghiên cứu và phát triển trong lĩnh vực này tập trung vào việc tối ưu hóa Filter Design, cải thiện Adaptive Control và tích hợp các công nghệ AI và ML. Trong tương lai, lọc tích cực sẽ đóng vai trò ngày càng quan trọng trong việc xây dựng một hệ thống điện thông minh, bền vững và tin cậy.

6.1. Các hướng nghiên cứu chính trong lĩnh vực Lọc Tích Cực

Các hướng nghiên cứu hiện tại bao gồm phát triển các thuật toán điều khiển tiên tiến, tích hợp các công nghệ AI và ML, nghiên cứu các cấu trúc Hybrid Filter và Unified Power Quality Conditioner (UPQC), và phát triển các giải pháp lọc tích cực cho các ứng dụng cụ thể như xe điện và hệ thống lưu trữ năng lượng.

6.2. Tầm quan trọng của tiêu chuẩn và quy định về chất lượng điện năng

Các tiêu chuẩn và quy định về chất lượng điện năng như IEEE 519 đóng vai trò quan trọng trong việc đảm bảo hoạt động ổn định và tin cậy của hệ thống điện. Việc tuân thủ các tiêu chuẩn này giúp giảm thiểu tác động tiêu cực của sóng hài và các vấn đề khác liên quan đến Power Quality.

Nội dung chính

Tổng quan nghiên cứu

Trong hệ thống điện hiện đại, các phụ tải công nghiệp chiếm tỷ trọng lớn trong tiêu thụ điện năng, đồng thời cũng là nguồn phát sinh sóng hài và công suất phản kháng gây ảnh hưởng tiêu cực đến chất lượng điện năng. Theo báo cáo của ngành điện, tỷ lệ méo dạng sóng hài (THD) trong các hệ thống có tải chỉnh lưu cầu ba pha có thể lên tới 28,52%, với các thành phần sóng hài bậc 5, 7, 11 chiếm ưu thế. Các sóng hài này làm tăng tổn thất điện năng, giảm tuổi thọ thiết bị và gây sai số trong hệ thống đo lường, bảo vệ. Mục tiêu nghiên cứu của luận văn là phát triển và ứng dụng bộ lọc tích cực (Active Filter - AF) trong mạng điện phân phối công nghiệp, nhằm lọc sóng hài bậc cao và bù công suất phản kháng, nâng cao chất lượng điện năng tại điểm kết nối phụ tải phi tuyến như bể mạ điện. Phạm vi nghiên cứu tập trung vào mạng điện phân phối tại các xí nghiệp công nghiệp, với dữ liệu mô phỏng và phân tích thực nghiệm trong giai đoạn năm 2017. Việc áp dụng bộ lọc tích cực không chỉ giúp giảm đáng kể hệ số méo dạng sóng hài mà còn cải thiện hệ số công suất cosφ, giảm tổn thất điện áp và công suất trong mạng, góp phần nâng cao hiệu quả vận hành và độ bền của thiết bị điện.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Phân tích sóng hài theo chuỗi Fourier: Sóng điện áp và dòng điện bị méo dạng được phân tích thành các thành phần sóng hài bậc cơ bản và bậc cao, với công thức tổng quát biểu diễn chuỗi Fourier. Hệ số méo dạng tổng (THD) được sử dụng làm chỉ số đánh giá mức độ méo dạng sóng.

• Lý thuyết công suất trong hệ thống điện xoay chiều: Công suất biểu kiến S được phân tích thành công suất tác dụng P và công suất phản kháng Q, với mối quan hệ vectơ và ảnh hưởng đến hệ số công suất cosφ.

• Mô hình bộ lọc tích cực (Active Filter - AF): AF hoạt động như một nghịch lưu PWM, phát ra dòng điện bù ngược pha với sóng hài phát sinh từ tải phi tuyến, nhằm triệt tiêu sóng hài trên lưới. AF có thể thực hiện đồng thời chức năng lọc sóng hài và bù công suất phản kháng.

• Phương pháp điều khiển dựa trên thuyết công suất tức thời p-q: Thuật toán điều khiển AF sử dụng phép biến đổi hệ tọa độ αβ và tính toán công suất tức thời để xác định dòng bù cần thiết, đảm bảo dòng điện lưới chỉ còn thành phần cơ bản.

Các khái niệm chính bao gồm sóng hài bậc cao, công suất phản kháng, bộ lọc thụ động và chủ động, chỉnh lưu PWM, và thuật toán điều khiển vòng kín/vòng hở.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ mô phỏng hệ thống điện có tải phi tuyến dạng chỉnh lưu cầu ba pha có điều khiển, đặc biệt là tải bể mạ điện. Mô hình mô phỏng được xây dựng trên phần mềm Matlab/Simulink với các tham số thực tế của hệ thống.

Phương pháp phân tích bao gồm:

• Phân tích phổ sóng hài bằng FFT để xác định thành phần sóng hài và hệ số THD trước và sau khi áp dụng bộ lọc tích cực.

• Thiết kế và mô phỏng bộ lọc tích cực với cấu trúc mạch lực chỉnh lưu PWM và thuật toán điều khiển dựa trên thuyết p-q tức thời.

• So sánh kết quả dòng điện, điện áp, công suất và hệ số công suất cosφ trước và sau khi sử dụng bộ lọc.

Timeline nghiên cứu kéo dài trong năm 2017, bao gồm giai đoạn thu thập dữ liệu, thiết kế mô hình, mô phỏng và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mức độ méo dạng sóng hài trước lọc: Dòng điện lưới phía trước tải chỉnh lưu cầu ba pha có hệ số THD lên đến 28,52%, với các thành phần sóng hài bậc 5, 7, 11 chiếm tỷ lệ lớn. Ví dụ, tại góc điều khiển α = 50°, phổ sóng hài dòng điện có biên độ sóng hài bậc 5 và 7 lần lượt chiếm khoảng 15% và 12% tổng dòng.

2. Hiệu quả lọc sóng hài của bộ lọc tích cực: Sau khi áp dụng bộ lọc tích cực, hệ số THD của dòng điện giảm xuống dưới 5%, tương đương giảm hơn 80% so với trước lọc. Thành phần sóng hài bậc 5 và 7 giảm mạnh, thể hiện qua đồ thị phân tích FFT dòng điện pha A.

3. Cải thiện hệ số công suất cosφ: Trước khi sử dụng bộ lọc, hệ số công suất cosφ chỉ đạt khoảng 0,75 do công suất phản kháng lớn. Sau khi bù công suất phản kháng bằng bộ lọc tích cực, cosφ được nâng lên trên 0,95, giúp giảm tổn thất điện áp và công suất trong mạng.

4. Ổn định điện áp và dòng điện nguồn: Dòng điện và điện áp nguồn pha A sau khi lọc có dạng sóng gần như chuẩn sin, giảm đáng kể méo dạng và không đối xứng, góp phần nâng cao độ tin cậy và tuổi thọ thiết bị.

Thảo luận kết quả

Nguyên nhân chính của sóng hài bậc cao là do tải phi tuyến như bộ chỉnh lưu cầu ba pha có điều khiển, đặc biệt khi góc điều khiển α tăng, sóng hài càng lớn. Bộ lọc thụ động truyền thống không thể xử lý hiệu quả các sóng hài động và phổ rộng, trong khi bộ lọc tích cực với cấu trúc nghịch lưu PWM và thuật toán điều khiển vòng kín dựa trên thuyết p-q tức thời cho phép bù chính xác và nhanh chóng các thành phần sóng hài.

So sánh với các nghiên cứu trong ngành, kết quả giảm THD xuống dưới 5% và nâng cosφ trên 0,95 là mức cải thiện đáng kể, phù hợp với tiêu chuẩn IEEE 519 và IEC 1000-4-3 áp dụng tại Việt Nam. Việc sử dụng bộ lọc tích cực còn giúp giảm tổn thất điện năng, tăng khả năng truyền tải của đường dây và máy biến áp, đồng thời giảm ảnh hưởng tiêu cực đến thiết bị bảo vệ và đo lường.

Dữ liệu có thể được trình bày qua biểu đồ phổ sóng hài trước và sau lọc, bảng so sánh hệ số THD và cosφ, cũng như đồ thị dạng sóng dòng điện và điện áp pha A để minh họa hiệu quả lọc.

Đề xuất và khuyến nghị

1. Triển khai bộ lọc tích cực tại các điểm phụ tải phi tuyến công nghiệp: Ưu tiên lắp đặt tại các xí nghiệp có tải chỉnh lưu lớn như bể mạ điện, lò điện, máy biến tần. Mục tiêu giảm THD dòng điện xuống dưới 5% trong vòng 6 tháng.

2. Phát triển hệ thống điều khiển thông minh cho bộ lọc tích cực: Áp dụng thuật toán điều khiển vòng kín dựa trên thuyết p-q tức thời kết hợp mạch PLL để xử lý điện áp không đối xứng và méo dạng, nâng cao độ chính xác và ổn định của bộ lọc.

3. Tích hợp chức năng bù công suất phản kháng đồng thời với lọc sóng hài: Giúp nâng cao hệ số công suất cosφ lên trên 0,95, giảm tổn thất điện áp và công suất, thời gian thực hiện trong 1 năm với sự phối hợp của phòng kỹ thuật và quản lý điện năng.

4. Đào tạo và nâng cao nhận thức cho kỹ sư vận hành và quản lý điện năng: Tổ chức các khóa đào tạo về nguyên lý hoạt động, vận hành và bảo trì bộ lọc tích cực, đảm bảo thiết bị hoạt động hiệu quả và bền bỉ.

5. Nghiên cứu mở rộng ứng dụng bộ lọc tích cực cho các hệ thống điện phân phối quy mô lớn hơn: Đánh giá hiệu quả kinh tế kỹ thuật và khả năng mở rộng trong vòng 2 năm tới, phối hợp với các đơn vị nghiên cứu và doanh nghiệp điện lực.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và chuyên gia điện công nghiệp: Nắm bắt kiến thức về sóng hài, công suất phản kháng và giải pháp lọc tích cực để thiết kế, vận hành hệ thống điện sạch và ổn định.

2. Nhà quản lý và hoạch định chính sách ngành điện: Hiểu rõ tác động của sóng hài và công suất phản kháng đến chất lượng điện năng, từ đó xây dựng các tiêu chuẩn và quy định phù hợp.

3. Giảng viên và sinh viên ngành kỹ thuật điện, tự động hóa: Tài liệu tham khảo chuyên sâu về lý thuyết sóng hài, bộ lọc tích cực và các thuật toán điều khiển hiện đại.

4. Doanh nghiệp sản xuất và xí nghiệp công nghiệp: Áp dụng giải pháp lọc tích cực để nâng cao hiệu quả sử dụng điện, giảm tổn thất và chi phí bảo trì thiết bị.

Câu hỏi thường gặp

1. Bộ lọc tích cực hoạt động như thế nào để loại bỏ sóng hài?
   Bộ lọc tích cực phát ra dòng điện bù ngược pha với sóng hài do tải phát sinh, triệt tiêu các thành phần sóng hài trên lưới, giúp dòng điện trở về dạng sin chuẩn. Ví dụ, trong tải chỉnh lưu cầu ba pha, AF giảm THD từ 28,52% xuống dưới 5%.

2. Tại sao cần bù công suất phản kháng cùng với lọc sóng hài?
   Công suất phản kháng làm giảm hệ số công suất, tăng tổn thất điện năng. Bù công suất phản kháng giúp nâng cosφ, giảm tổn thất và tăng khả năng truyền tải của đường dây, đồng thời kết hợp với lọc sóng hài giúp cải thiện toàn diện chất lượng điện năng.

3. Phương pháp điều khiển nào được sử dụng cho bộ lọc tích cực?
   Thuật toán điều khiển dựa trên thuyết công suất tức thời p-q kết hợp mạch PLL để xử lý điện áp không đối xứng, sử dụng điều khiển vòng kín với kỹ thuật PWM và điều khiển bang-bang để đảm bảo dòng bù chính xác và nhanh chóng.

4. Bộ lọc tích cực có thể áp dụng cho những loại tải nào?
   Phù hợp với các tải phi tuyến công suất lớn như bộ chỉnh lưu cầu ba pha có điều khiển, bể mạ điện, lò hồ quang, máy biến tần, đèn huỳnh quang công nghiệp, nơi sóng hài và công suất phản kháng gây ảnh hưởng nghiêm trọng.

5. Lợi ích kinh tế khi sử dụng bộ lọc tích cực là gì?
   Giảm tổn thất điện năng, kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì, nâng cao hiệu suất sản xuất và đáp ứng tiêu chuẩn chất lượng điện năng quốc tế, từ đó tăng tính cạnh tranh và bền vững cho doanh nghiệp.

Kết luận

• Bộ lọc tích cực là giải pháp hiệu quả trong việc loại bỏ sóng hài bậc cao và bù công suất phản kháng tại các phụ tải phi tuyến công nghiệp.
• Mô hình chỉnh lưu PWM kết hợp thuật toán điều khiển dựa trên thuyết p-q tức thời giúp giảm THD dòng điện từ khoảng 28,52% xuống dưới 5%.
• Hệ số công suất cosφ được cải thiện đáng kể, nâng cao khả năng truyền tải và giảm tổn thất điện năng trong mạng phân phối.
• Kết quả nghiên cứu phù hợp với tiêu chuẩn IEEE 519 và IEC 1000-4-3, có thể ứng dụng rộng rãi trong các xí nghiệp công nghiệp.
• Đề xuất triển khai thực tế và nghiên cứu mở rộng ứng dụng bộ lọc tích cực trong hệ thống điện phân phối, đồng thời nâng cao năng lực vận hành và bảo trì thiết bị.

Hãy bắt đầu áp dụng giải pháp bộ lọc tích cực để nâng cao chất lượng điện năng và hiệu quả sản xuất ngay hôm nay!

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN VỀ SÓNG ĐIỀU HÒA VÀ CÔNG SUẤT PHẢN KHÁNG 1.1 Tổng quan về sóng hài 1.1 Giới thiệu chung Hoạt động của hệ thống điện đó là một quá trình cân bằng giữa tổng công suất phát và công suất thu. Trong đó, phát công suất thuộc về phía nguồn mà chủ đạo là các nhà máy điện phát ra công suất 3 pha xoay chiều hình sin tần số cơ bản 50Hz (hoặc (60) Hz đối với một số nước như Mỹ, Nhật. Ngược lại, thu công suất thuộc về phía hộ tiêu thụ hay còn gọi là tải với nhiều loại hình khác nhau là nguyên nhân dẫn đến sự xuất hiện các thành phần không sin trong hệ thống điện. Nói một cách khác là các sóng hài bậc cao (bội số của tần số cơ bản) được sinh ra ngoài mong muốn.

Theo phân tích Fourier, một sóng dòng điện hay điện áp hình sin khi bị méo dạng tương đương với một phổ sóng hài gồm một sóng tần số cơ bản, còn lại là các thành phần sóng hài bậc cao. Tỷ lệ các thành phần sóng hài này phụ thuộc vào độ méo dạng so với ban đầu. Hiện nay các sóng hài bậc cao được nhiều người đặt cho tên gọi là sóng hài. 1 Dạng sóng sin chuẩn và sin bị méo dạng 400 Song hai h1, h2,h3 200 0 -200 -400 0 0.

2 Sóng cơ bản và các sóng hài h1, h2, h3 8 LUẬN VĂN THẠC SỸ Trong hệ thống ba pha đối xứng, dòng điện hay điện áp các pha bị méo dạng và các sóng hài bậc lẻ có thể phân biệt thành các thành thành phần thứ tự thuận, nghịch, không:  Thành phần thứ tự thuận gồm: các sóng hài bậc h1, h7, h10… 400 Song dien ap h1, h7,h10 200 0 -200 -400 0 0.04 Time (s)  Thành phần thứ tự nghịch gồm: các sóng hài bậc h2, h8, h11 400 Song dien ap h2, h8, h11 200 0 -200 -400 0 0.04 Time (s)  Thành phần thứ tự không gồm: các sóng hài bậc h3, 9, 12 400 Song dien áp h3, h9,h12 200 0 -200 -400 0 0.04 Time (s) 9 LUẬN VĂN THẠC SỸ Một sóng hài với chu kỳ T(s), tần số cơ bản f=1/T(Hz) hay ω=2πf (rad/s) có thể phân tích chuỗi Furier được như sau: a0  f  ωt  = + Fnsin  nωt+ψn  (1.1) 2 n=1 Trong đó: a0 : giá trị trung bình 2 Fn : biên độ của sóng hài bậc n trong chuỗi Fourier Fsin 1  ωt+ψ1  : thành phần sóng cơ bản Fn sin  nωt+ψ n  : thành phần sóng hài bậc n ψ n : góc pha của sóng hài bậc n Từ (1.1) có thể viết thành: Fn sin  nωt+ψn  =Fn (sinnωt.cosnωt) Nếu quy ước: Fnsinψn =bn Fn cosψn =a n Im Fn bn yn an Re Hình 1. 3 Phân tích Fn thành an và bn Từ đó có thể viết được như sau: a0   f  ωt  = + a n cosnωt+ b nsinnωt (1.2) 2 n=1 n=1 Hay có thể viết (1.2) dưới dạng sau: 10 LUẬN VĂN THẠC SỸ a0    2πnt   2πnt   f  ωt  = +  a n cos   +b nsin   (1.3) 2 n=1   T   T  Ví dụ: Dòng điện sau chỉnh lưu cầu 3 pha có thể được phân tích thành phổ các thành phần sóng hài bằng FFT trong Matlab như hình 1.4 FFT window: 5 of 40 cycles of selected signal 50 0 -50 0. 4 Phân tích phổ của sóng hài dòng điện sau chỉnh lưu cầu 3 pha Theo thông tư 32 /2010/TT-BCT Của Bộ Công thương đã áp dụng tiêu chuẩn sóng hài 519 của IEEE cho tiêu chuẩn đánh giá chất lượng điện năng của Việt nam. Đó là hệ số méo dạng THD:  X n=2 2 n THD= (1.4) X1 Trong đó: X1 là biên độ thành phần cơ bản Xn là biên độ thành phần điều hòa bậc n Từ (1.4) được triển khai áp dụng để đánh giá độ méo dòng điện và điện áp:  Hệ số méo dạng dòng điện 11 LUẬN VĂN THẠC SỸ  I n=2 2 n THD= 2 1I Trong đó : I1 là biên độ thành phần dòng cơ bản In là biên độ thành phần dòng điều hòa bậc n  Hệ số méo dạng điện áp  U n=2 2 n THD= U12 Trong đó : U1 là biên độ thành phần điện áp cơ bản Un là biên độ thành phần áp điều hòa bậc n 1.2 Các nguồn phát sinh sóng hài trong mạng điện Các sóng hài trong công nghiệp chủ yếu được tạo ra bởi tất cả các tải phi tuyến.

Các phần tử phi tuyến điển hình là quộn dây của máy biến áp, động cơ làm việc ở chế độ bão hòa mạch từ, các dụng cụ bán dẫn công suất như thyristor, diode của các bộ biến đổi (chỉnh lưu, nghịch lưu, điều áp xoay chiều…), các đèn điện tử, máy hàn, các hệ truyền động điện… 1. Máy biến áp Hiện tượng bão hòa mạch từ của máy biến áp lực có thể sinh ra sóng hài bậc cao. Khi biên độ điện áp và từ thông đủ lớn để rơi vào vùng không tuyến tính trong đường cong B-H sẽ dẫn đến dòng điện từ bị méo và có chứa các sóng hài bậc cao. Động cơ Các sóng hài bậc cao được phát sinh bởi máy điện quay liên quan chủ yếu tới các biến thiên của từ trở gây ra bởi các khe hở giữa roto và stato.

Các máy điện đồng bộ có thể sản sinh ra sóng hài bậc cao bởi biến dạng từ trường, sự bão hòa trong các mạch chính và do các dây quấn dùng để giảm dao động đặt không đối xứng. 12 LUẬN VĂN THẠC SỸ 3. Thiết bị điện tử công suất Bản thân các bộ biến đổi điện tử công suất (chỉnh lưu, nghịch lưu, điều áp xoay chiều…) đều được cấu thành từ các thiết bị bán dẫn như diode, thyristor, MOSFET, IGBT, GTO… là những phần tử phi tuyến gây sóng hài bậc cao. Tùy thuộc vào cấu trúc của các bộ biến đổi mà sóng hài sinh ra khác nhau.

Các mạch chỉnh lưu trong biến tần thường là chỉnh lưu cầu ba pha có ưu điểm là đơn giản, rẻ, chắc chắn nhưng sản sinh nhiều sóng hài. Để giảm bớt sóng hài có thể dùng hai mạch chỉnh lưu cầu ba pha ghép lai với nhau tạo thành chỉnh lưu 12 xung hoặc ghép 4 bộ chỉnh lưu cầu ba pha vào tạo thành bộ chỉnh lưu 24 xung. Ví dụ sóng hài gây ra bởi một số bộ biến đổi công suất: - Chỉnh lưu cầu một pha: Giả sử xét với tải có tính cảm D1 D3 Ia Load D4 D6 Hình 1. 5 Sơ đồ nguyên lý chỉnh lưu cầu một pha Dòng điện trên đường dây cấp nguồn cho bộ chỉnh lưu: 40 20 Current (A) 0 -20 -40 0 0.

6Dòng điện lưới gây bởi bộ chỉnh lưu cầu một pha không điều khiển 13 LUẬN VĂN THẠC SỸ Hình 1. 7 Phổ dòng điện chỉnh lưu cầu một pha - Chỉnh lưu cầu ba pha: các van bán dẫn có thể là GTO, diode, thyristor… Trường hợp chỉnh lưu cầu ba pha không điều khiển: Ia D1 D3 D5 Load D4 D6 D2 Hình 1. 8 Sơ đồ nguyên lý chỉnh lưu cầu ba pha không điều khiển Dạng sóng dòng điện trên pha A của nguồn cấp cho chỉnh lưu: 100 50 Current (A) 0 -50 -100 0 0. 9 Dòng điện lưới gây bởi bộ chỉnh lưu cầu ba pha không điều khiển 14 LUẬN VĂN THẠC SỸ Hình 1.

10 Phổ dòng điện chỉnh lưu cầu ba pha không điều khiển Ta thấy dòng điện đầu vào bộ chỉnh lưu cầu ba pha có độ méo rất lớn THD=28,52 %. Các thành phần sóng hài này là do tính phi tuyến của bộ chỉnh lưu cầu gây ra. Trong đó các thành phần sóng hài bậc 5, 7, 11 là chủ yếu. Đối với bộ chỉnh lưu cầu ba pha có điều khiển, Sơ đồ nguyên lý của chỉnh lưu cầu ba pha có điều khiển như hình 1.

Các kết quả mô phỏng cho ảnh hưởng đến dòng phía nguồn (đầu vào chỉnh lưu) như sau: Ia T1 T3 T5 Load T4 T6 T2 Hình 1. 11 Sơ đồ nguyên lý chỉnh lưu cầu ba pha có điều khiển Ứng ứng góc điều khiển là  = 300 dòng điện phía lưới được mô phỏng kèm theo phân tích FFT bằng Matlab như hình 1.12 15 LUẬN VĂN THẠC SỸ Hình 1. 12 Dòng điện phía lưới và phân tích phổ khi  = 300 Ứng ứng góc điều khiển là  = 500 dòng điện phía lưới được mô phỏng kèm theo phân tích FFT bằng Matlab như hình 1. 13 Dòng điện phía lưới và phân tích phổ khi  = 500 Ứng ứng góc điều khiển là  = 700 dòng điện phía lưới được mô phỏng kèm theo phân tích FFT bằng Matlab như hình 1.14 16 LUẬN VĂN THẠC SỸ Hình 1.

14 Dòng điện phía lưới và phân tích phổ khi  = 700 Ứng ứng góc điều khiển là  = 900 dòng điện phía lưới được mô phỏng kèm theo phân tích FFT bằng Matlab như hình 1.15 17 LUẬN VĂN THẠC SỸ Hình 1. 15 Dòng điện phía lưới và phân tích phổ khi  = 900 Từ phân tích ở trên với chỉnh lưu cầu ba pha ta thấy khi thay đổi, góc góc điều khiển tăng thì các thành phần sóng hài bậc cao sinh ra càng lớn làm độ méo dòng điện càng tăng. - Các đèn huỳnh quang. Ngày nay các đèn huỳnh quang được sử dụng rộng rãi do có ưu điểm là tiết kiệm được chi phí.

Tuy nhiên sóng hài bậc cao sinh ra bởi đèn huỳnh quang cũng rất lớn. - Các thiết bị hồ quang. Các thiết bị thường gặp trong hệ thống điện là các lò hồ quang công nghiệp. Theo thống kê thì điện áp lò hồ quang cho thấy sóng hài bậc cao đầu ra biến thiên rất lớn ví dụ như sóng hài bậc 5 là 8% khi bắt đầu nóng chảy, 6% ở cuối gian đoạn nóng chảy và 2% của giai đoạn cơ bản trong suốt thời gian tinh luyện.3 Ảnh hưởng của sóng hài bậc cao Sự tồn tại sóng hài bậc cao gây ảnh hưởng tới tất cả các thiết bị và đường dây truyền tải điện.

Chúng gây ra quá áp, méo điện áp lưới làm giảm chất lượng điện năng. Nói chung chúng gây ra tăng nhiệt độ trong các thiết bị và ảnh hưởng tới cách điện, làm tăng 18 LUẬN VĂN THẠC SỸ tổn hao điện năng, làm giảm tuổi thọ của thiết bị, trong nhiều trường hợp thậm chí còn gây hỏng thiết bị. Ảnh hưởng quan trọng nhất của sóng hài bậc cao đó là việc làm tăng giá trị hiệu dụng cũng như giá trị đỉnh của dòng điện và điện áp. Có thể thấy rõ qua công thức sau: T  1 U RMS = T0 u(t)2dt =  U = U +U +U +.
