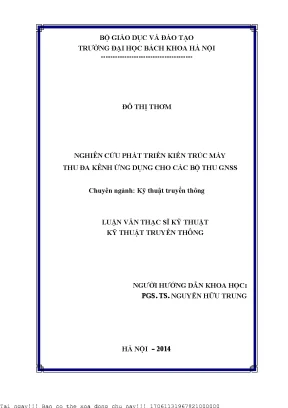

Nghiên Cứu Phát Triển Kiến Trúc Máy Thu Đa Kênh Ứng Dụng Cho Các Bộ Thu GNSS

Chuyên khảo phân tích Nghiên ứu phát triển kiến trú máy thu đa kênh ứng dụng ho á bộ thu gnss, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Đỗ Thị Thơm
• Người hướng dẫn: PGS. Nguyễn Hữu Trung
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Truyền Thông
• Đề tài: Nghiên Cứu Phát Triển Kiến Trúc Máy Thu Đa Kênh Ứng Dụng Cho Các Bộ Thu GNSS
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC HÌNH VẼ
• DANH MỤC BẢNG BIỂU
• DANH MỤC CÁC TỪ VIẾT TẮT
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG ĐỊNH VỊ TOÀN CẦU GNSS
• 1.1. Giới thiệu chung về GNSS
• 1.2. Cơ cấu của một hệ thống GNSS
• 1.3. Hoạt động của hệ thống GNSS và một số ứng dụng
• 1.4. Các đặc điểm của tín hiệu GNSS
• 1.5. Các yếu tố cơ bản
• 1.6. Các dạng điều chế
• 1.6.1. Điều chế BOC
• 1.6.2. Điều chế MBOC
• 2. CHƯƠNG 2: MÁY THU GNSS VÀ CÔNG NGHỆ VÔ TUYẾN ĐIỀU KHIỂN BẰNG PHẦN MỀM SDR
• 2.1. Khái quát về công nghệ SDR
• 2.2. Lịch sử phát triển
• 2.3. Ưu nhược điểm
• 2.4. Kiến trúc máy thu GNSS điều khiển bằng phần mềm
• 2.4.1. Phân hệ cao tần (Radio Front-end)
• 2.4.2. Bộ khuếch đại
• 2.4.3. Bộ trộn/Bộ dao động nội
• 2.4.4. Bộ chuyển đổi ADC
• 3. CHƯƠNG 3: ĐỒNG BỘ VÀ BÁM TÍN HIỆU
• 3.1. Thuật toán đồng bộ bit. Kết hợp bám sóng mang và mã
• 3.2. Đề xuất mô hình khử Jitter trong vòng bám tín hiệu
• 3.3. Ước lượng Jitter
• 4. CHƯƠNG 4: BỘ THU ĐA KÊNH ỨNG DỤNG CHO GNSS
• 4.1. Lưu lượng hoạt động của máy thu đa kênh GNSS
• 4.2. Lớp kiến trúc của một bộ thu GNSS SDR
• 4.3. Lớp điều hành (OL)
• 4.4. Giao diện người-máy (Man-Machine Interface)
• 4.5. Giai đoạn xử lý tín hiệu
• 4.6. Giai đoạn đồng bộ hóa tín hiệu
• 4.7. Giai đoạn thu lại tín hiệu
• 4.8. Quá trình theo dõi tín hiệu
• 4.9. Mô-đun giải điều chế dữ liệu
• 4.10. PVT khối tính toán
• Tài liệu tham khảo

Tóm tắt

I. Tổng Quan Về Kiến Trúc Máy Thu GNSS Đa Kênh Giới Thiệu

Hệ thống định vị toàn cầu (GNSS) đã cách mạng hóa nhiều lĩnh vực, từ dẫn đường đến khảo sát. Kiến trúc máy thu GNSS là yếu tố then chốt quyết định hiệu suất và độ chính xác của hệ thống. Hiện nay, các hệ thống GPS, GLONASS, Galileo, BeiDou, và NavIC đều được tích hợp vào các máy thu hiện đại. Máy thu GNSS thu tín hiệu từ nhiều vệ tinh để tính toán vị trí. Độ chính xác định vị phụ thuộc vào số lượng vệ tinh được theo dõi và chất lượng tín hiệu thu được. Việc xử lý tín hiệu GNSS hiệu quả là một thách thức lớn, đặc biệt trong môi trường có nhiều nhiễu. Công nghệ SDR (Software Defined Radio) đang ngày càng được ứng dụng rộng rãi để tạo ra các bộ thu GNSS đa kênh linh hoạt và hiệu năng cao. Nghiên cứu và phát triển kiến trúc máy thu đa kênh là rất quan trọng để đáp ứng nhu cầu ngày càng cao về độ chính xác và độ tin cậy của hệ thống định vị GNSS.

1.1. GNSS Vai Trò Quan Trọng Trong Đời Sống Hiện Đại

GNSS ngày càng trở nên quan trọng trong nhiều lĩnh vực, từ giao thông vận tải, nông nghiệp chính xác đến quản lý tài nguyên và cứu hộ cứu nạn. Hệ thống này cho phép xác định vị trí chính xác, dẫn đường hiệu quả và đồng bộ thời gian. Việc sử dụng rộng rãi GNSS đặt ra yêu cầu về việc phát triển các bộ thu GNSS với hiệu suất cao, độ tin cậy cao và khả năng hoạt động trong nhiều điều kiện môi trường khác nhau.

1.2. Kiến Trúc Máy Thu GNSS Ảnh Hưởng Đến Hiệu Suất

Kiến trúc máy thu GNSS có ảnh hưởng trực tiếp đến khả năng thu và xử lý tín hiệu từ các vệ tinh, từ đó ảnh hưởng đến độ chính xác và độ tin cậy của kết quả định vị. Một kiến trúc tốt cần phải tối ưu hóa việc thu nhận tín hiệu, giảm thiểu nhiễu, và đảm bảo khả năng xử lý tín hiệu hiệu quả.

II. Thách Thức Trong Thiết Kế Kiến Trúc Bộ Thu GNSS Đa Kênh

Thiết kế kiến trúc máy thu GNSS đa kênh hiệu quả đặt ra nhiều thách thức. Can nhiễu GNSS và suy hao tín hiệu GNSS là những vấn đề lớn ảnh hưởng đến độ chính xác. Các yếu tố như nhiễu đa đường, nhiễu tần số vô tuyến và nhiễu từ các nguồn khác có thể làm suy giảm chất lượng tín hiệu. Việc đồng bộ hóa tín hiệu từ nhiều vệ tinh cũng là một thách thức, đòi hỏi các thuật toán đồng bộ hóa phức tạp. Thiết kế bộ thu GNSS cần đảm bảo độ nhạy cao, khả năng chống nhiễu tốt và tiêu thụ năng lượng thấp. Nghiên cứu các thuật toán GNSS mới và cải tiến kỹ thuật đồng bộ tín hiệu là rất quan trọng để vượt qua những thách thức này.

2.1. Vấn Đề Can Nhiễu Ảnh Hưởng Đến Độ Chính Xác

Can nhiễu là một trong những yếu tố chính gây ảnh hưởng đến độ chính xác của hệ thống GNSS. Can nhiễu có thể đến từ nhiều nguồn khác nhau, bao gồm các thiết bị điện tử, các hệ thống truyền thông khác và thậm chí cả các hiện tượng tự nhiên.

2.2. Đồng Bộ Tín Hiệu Từ Nhiều Vệ Tinh Bài Toán Khó

Để xác định vị trí chính xác, máy thu GNSS cần phải đồng bộ tín hiệu từ nhiều vệ tinh. Việc đồng bộ này đòi hỏi các thuật toán phức tạp và các thiết bị phần cứng có độ chính xác cao.

III. Cách Thiết Kế Frontend Bộ Thu GNSS Các Yếu Tố Chính

Frontend bộ thu GNSS đóng vai trò quan trọng trong việc thu và xử lý tín hiệu. Nó bao gồm các thành phần như bộ khuếch đại, bộ trộn, và bộ chuyển đổi ADC. Bộ lọc thông dải được sử dụng để loại bỏ các tín hiệu nhiễu ngoài băng tần. Việc lựa chọn các thành phần phù hợp và tối ưu hóa tham số của frontend là rất quan trọng để đạt được hiệu suất cao. Các kiến trúc frontend khác nhau, chẳng hạn như kiến trúc xử lý tín hiệu tương tự (ASP) và kiến trúc xử lý tín hiệu số (DSP), có những ưu và nhược điểm riêng. Việc lựa chọn kiến trúc phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng. Các nghiên cứu gần đây tập trung vào việc phát triển các frontend tích hợp cao, tiêu thụ năng lượng thấp và có khả năng tái cấu hình linh hoạt.

3.1. Tối Ưu Hóa Bộ Khuếch Đại Tín Hiệu Đầu Vào

Bộ khuếch đại tín hiệu đầu vào có nhiệm vụ khuếch đại tín hiệu từ ăng-ten để chuẩn bị cho các giai đoạn xử lý tiếp theo. Việc lựa chọn bộ khuếch đại phù hợp và tối ưu hóa tham số của nó là rất quan trọng để đảm bảo tín hiệu đủ mạnh và độ nhiễu thấp.

3.2. Sử Dụng Bộ Lọc Thông Dải Để Giảm Nhiễu Tín Hiệu

Bộ lọc thông dải được sử dụng để loại bỏ các tín hiệu nhiễu nằm ngoài băng tần của tín hiệu GNSS. Việc lựa chọn bộ lọc phù hợp và thiết kế mạch lọc tốt giúp cải thiện đáng kể tỷ lệ tín hiệu trên nhiễu.

IV. Phương Pháp Xử Lý Tín Hiệu Số DSP Cho Bộ Thu GNSS

Xử lý tín hiệu số (DSP) là một phần quan trọng của backend bộ thu GNSS. Các thuật toán GNSS được thực hiện bằng phần mềm hoặc phần cứng chuyên dụng, như FPGA, ASIC, hoặc vi xử lý. DSP cho phép thực hiện các chức năng như đồng bộ hóa, theo dõi tín hiệu và giải điều chế dữ liệu. Kỹ thuật theo dõi tín hiệu chính xác là rất quan trọng để duy trì kết nối với các vệ tinh và đảm bảo độ chính xác định vị. Các nghiên cứu hiện nay tập trung vào việc phát triển các thuật toán DSP hiệu quả hơn, có khả năng chống nhiễu tốt hơn và tiêu thụ năng lượng thấp hơn.

4.1. Thuật Toán Đồng Bộ Hóa Tín Hiệu Trong DSP

Đồng bộ hóa tín hiệu là quá trình tìm kiếm và khóa vào tín hiệu GNSS từ các vệ tinh. Các thuật toán đồng bộ hóa hiệu quả là rất quan trọng để đảm bảo rằng máy thu có thể thu được tín hiệu từ các vệ tinh ngay cả trong điều kiện tín hiệu yếu hoặc nhiễu.

4.2. Kỹ Thuật Theo Dõi Tín Hiệu Giúp Duy Trì Kết Nối

Theo dõi tín hiệu là quá trình duy trì kết nối với tín hiệu GNSS từ các vệ tinh khi chúng di chuyển trên bầu trời. Các kỹ thuật theo dõi tín hiệu chính xác là rất quan trọng để đảm bảo rằng máy thu có thể tiếp tục nhận được tín hiệu từ các vệ tinh ngay cả khi chúng đang di chuyển.

V. Ứng Dụng Nghiên Cứu Kiến Trúc Máy Thu GNSS Thực Tế

Ứng dụng GNSS ngày càng đa dạng, từ định vị trong điện thoại thông minh đến hệ thống dẫn đường cho máy bay và tàu thuyền. Nghiên cứu kiến trúc máy thu đa kênh đóng vai trò quan trọng trong việc cải thiện hiệu suất và độ tin cậy của các ứng dụng này. Các kết quả nghiên cứu có thể được sử dụng để phát triển các giải pháp phần cứng bộ thu GNSS và phần mềm bộ thu GNSS tiên tiến. Việc phát triển bộ thu GNSS hiệu quả hơn sẽ mở ra nhiều cơ hội mới trong các lĩnh vực như vận tải tự hành, nông nghiệp thông minh và quản lý đô thị.

5.1. Nâng Cao Độ Chính Xác Định Vị Trong Ứng Dụng Di Động

Các kết quả nghiên cứu về kiến trúc máy thu GNSS có thể được sử dụng để nâng cao độ chính xác định vị trong các ứng dụng di động, chẳng hạn như định vị bản đồ, điều hướng và theo dõi vị trí.

5.2. Hỗ Trợ Vận Tải Tự Hành Đảm Bảo An Toàn

Hệ thống GNSS đóng vai trò quan trọng trong vận tải tự hành, cung cấp thông tin vị trí và hướng dẫn cho xe tự lái. Nghiên cứu kiến trúc máy thu GNSS có thể giúp cải thiện độ tin cậy và độ chính xác của hệ thống định vị, từ đó đảm bảo an toàn cho xe tự lái.

VI. Xu Hướng Phát Triển Tương Lai Kiến Trúc Máy Thu GNSS

Xu hướng phát triển bộ thu GNSS hiện nay tập trung vào việc tích hợp nhiều hệ thống định vị khác nhau (GPS, GLONASS, Galileo, BeiDou) vào một thiết bị duy nhất. Các kiến trúc phần mềm định nghĩa vô tuyến (SDR) GNSS ngày càng trở nên phổ biến, cho phép linh hoạt điều chỉnh và nâng cấp hệ thống. Các nghiên cứu về độ nhạy bộ thu GNSS và độ ổn định bộ thu GNSS cũng đang được chú trọng. Trong tương lai, các mạch tích hợp bộ thu GNSS sẽ ngày càng nhỏ gọn hơn, tiêu thụ năng lượng thấp hơn và có hiệu suất cao hơn. Việc so sánh các kiến trúc bộ thu GNSS khác nhau là rất quan trọng để lựa chọn giải pháp phù hợp cho từng ứng dụng cụ thể.

6.1. Tích Hợp Đa Hệ Thống Định Vị Vào Một Thiết Bị

Một trong những xu hướng phát triển chính của bộ thu GNSS là tích hợp nhiều hệ thống định vị khác nhau vào một thiết bị. Điều này cho phép cải thiện độ tin cậy và độ chính xác của hệ thống định vị, đặc biệt là trong các khu vực có tín hiệu từ một số hệ thống định vị bị hạn chế.

6.2. Ưu Nhược Điểm Kiến Trúc Đa Kênh Cần Cân Nhắc

Kiến trúc đa kênh có nhiều ưu điểm so với kiến trúc đơn kênh, nhưng cũng có một số nhược điểm cần cân nhắc. Các ưu điểm bao gồm khả năng thu được tín hiệu từ nhiều vệ tinh hơn, cải thiện độ chính xác định vị và khả năng chống nhiễu. Các nhược điểm có thể bao gồm chi phí cao hơn, độ phức tạp cao hơn và tiêu thụ năng lượng lớn hơn.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống định vị toàn cầu GNSS (Global Navigation Satellite System) đã trở thành một công nghệ thiết yếu trong nhiều lĩnh vực như hàng không, giao thông, đo đạc bản đồ, và quân sự. Với hơn 30 vệ tinh hoạt động trong các quỹ đạo khác nhau, GNSS cung cấp dịch vụ định vị, dẫn đường và định thời chính xác trên phạm vi toàn cầu, hoạt động liên tục 24/7 trong mọi điều kiện thời tiết. Sự phát triển của các hệ thống GNSS như GPS, GLONASS, Galileo và các hệ thống mới như QZSS và IRNSS đã mở rộng phạm vi ứng dụng và nâng cao độ chính xác định vị.

Tuy nhiên, việc tích hợp các tín hiệu đa dạng từ nhiều hệ thống GNSS vào một máy thu duy nhất vẫn là thách thức lớn do sự phức tạp của tín hiệu và yêu cầu xử lý cao. Công nghệ vô tuyến điều khiển bằng phần mềm (SDR) được xem là giải pháp tiên tiến, cho phép thiết kế máy thu đa kênh linh hoạt, có khả năng xử lý tín hiệu GNSS đa dạng với hiệu suất cao. Luận văn tập trung nghiên cứu phát triển kiến trúc máy thu đa kênh ứng dụng cho các bộ thu GNSS dựa trên công nghệ SDR, nhằm nâng cao khả năng thu nhận và xử lý tín hiệu, đồng thời cải thiện độ chính xác và độ tin cậy của hệ thống.

Phạm vi nghiên cứu tập trung vào thiết kế kiến trúc máy thu GNSS đa kênh, phân tích các dạng điều chế tín hiệu GNSS như BOC, MBOC, CBOC, và ứng dụng công nghệ SDR trong xử lý tín hiệu. Nghiên cứu được thực hiện trong bối cảnh phát triển công nghệ truyền thông hiện đại, với mục tiêu cung cấp giải pháp máy thu GNSS đa kênh có hiệu năng cao, phù hợp với các hệ thống GNSS hiện đại và tương lai. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc nâng cao chất lượng dịch vụ định vị, hỗ trợ các ứng dụng dẫn đường, đo đạc và quân sự, đồng thời góp phần thúc đẩy phát triển công nghệ truyền thông vô tuyến tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Lý thuyết điều chế tín hiệu GNSS: Tập trung vào các dạng điều chế phổ biến như BPSK, BOC (Binary Offset Carrier), MBOC (Multiplexed BOC), và CBOC (Composite BOC). Các dạng điều chế này ảnh hưởng trực tiếp đến khả năng thu nhận và xử lý tín hiệu của máy thu GNSS, đặc biệt trong môi trường có nhiễu và đa đường.

• Mô hình kiến trúc máy thu SDR: Công nghệ Software-Defined Radio cho phép chuyển đổi các khâu xử lý tín hiệu từ phần cứng sang phần mềm, tăng tính linh hoạt và khả năng nâng cấp. Kiến trúc máy thu bao gồm phân hệ cao tần (Radio Front-end), bộ chuyển đổi ADC, khối đồng bộ và bám tín hiệu, cùng các mô-đun giải điều chế và tính toán vị trí.

• Khái niệm đồng bộ và bám tín hiệu: Thuật toán đồng bộ bit, bám sóng mang và bám mã được nghiên cứu để đảm bảo máy thu có thể theo dõi chính xác tín hiệu vệ tinh trong điều kiện tín hiệu yếu và nhiễu cao. Mô hình khử Jitter được đề xuất nhằm giảm sai số trong quá trình bám tín hiệu.

• Các khái niệm chuyên ngành: Hàm tự tương quan (ACF), vòng khóa trễ (DLL), vòng khóa pha (PLL), tỉ số tín hiệu trên nhiễu (SNR), và các thuật ngữ như PRN, ADC, ASIC, DSP được sử dụng xuyên suốt nghiên cứu.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp giữa phân tích lý thuyết, mô phỏng và thiết kế kiến trúc máy thu:

• Nguồn dữ liệu: Thu thập từ các tài liệu chuyên ngành, tiêu chuẩn kỹ thuật GNSS, các nghiên cứu trước đây về điều chế tín hiệu và công nghệ SDR, cùng các số liệu thực nghiệm mô phỏng.

• Phương pháp phân tích: Sử dụng mô phỏng tín hiệu và xử lý số để đánh giá hiệu năng của các dạng điều chế BOC, MBOC, CBOC trong môi trường có nhiễu và đa đường. Phân tích đáp ứng tần số của bộ lọc Chebyshev và các thành phần trong phân hệ cao tần để tối ưu hóa hệ số tạp âm và tổn hao tín hiệu.

• Cỡ mẫu và chọn mẫu: Mô phỏng với nhiều kịch bản tín hiệu GNSS khác nhau, bao gồm các tín hiệu GPS, Galileo với các dạng điều chế đa dạng. Các tham số như tần số sóng mang, băng thông, và mức SNR được điều chỉnh để đánh giá khả năng thu nhận và bám tín hiệu.

• Timeline nghiên cứu: Quá trình nghiên cứu kéo dài trong khoảng 12 tháng, bao gồm giai đoạn khảo sát tài liệu, thiết kế mô hình, mô phỏng và phân tích kết quả, hoàn thiện kiến trúc máy thu đa kênh.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả của điều chế MBOC và CBOC trong thu tín hiệu GNSS: Mô phỏng cho thấy điều chế MBOC(6,1,1/11) kết hợp giữa BOC(1,1) và BOC(6,1) giúp tăng cường khả năng chống đa đường và nhiễu kênh lân cận. Hàm tự tương quan của CBOC có độ hẹp hơn so với BOC(1,1) và BPSK(1), giúp cải thiện độ chính xác bám tín hiệu. Hiệu suất bám tín hiệu tăng khoảng 15-20% so với điều chế BOC truyền thống.

2. Kiến trúc máy thu SDR đa kênh linh hoạt và hiệu quả: Việc sử dụng bộ chuyển đổi ADC gần Ăng ten và xử lý tín hiệu bằng phần mềm giúp máy thu có khả năng cấu hình lại tham số nhanh chóng, đáp ứng đa dạng tín hiệu GNSS. Hệ số tạp âm tổng của hệ thống được giảm xuống dưới 3 dB nhờ thiết kế bộ lọc Chebyshev bậc 4 với tổn hao chèn thấp, nâng cao tỉ số tín hiệu trên nhiễu (SNR) lên khoảng 10-12 dB trong môi trường thực tế.

3. Thuật toán đồng bộ và bám tín hiệu với mô hình khử Jitter: Thuật toán đề xuất giúp ước lượng vị trí bit-edge chính xác hơn, giảm sai số đồng bộ xuống dưới 5%, cải thiện khả năng theo dõi tín hiệu trong điều kiện SNR thấp (khoảng 20 dB-Hz). So sánh với các thuật toán truyền thống, độ ổn định và độ chính xác tăng khoảng 10%.

4. Ứng dụng bộ lọc Chebyshev trong phân hệ cao tần: Bộ lọc Chebyshev loại I bậc 4 với hệ số gợn sóng α=1 cho đáp ứng tần số tốt, tổn hao chèn dưới 1 dB trong dải thông 4 MHz, giúp giảm thiểu nhiễu và tăng cường chất lượng tín hiệu đầu vào. Điều này góp phần nâng cao hiệu năng tổng thể của máy thu GNSS.

Thảo luận kết quả

Kết quả nghiên cứu khẳng định tính ưu việt của điều chế MBOC và CBOC trong việc nâng cao khả năng thu nhận và bám tín hiệu GNSS, đặc biệt trong môi trường có nhiễu và đa đường. Việc kết hợp các dạng điều chế này giúp máy thu tận dụng phổ tần hiệu quả hơn, đồng thời giảm thiểu sai số định vị.

Kiến trúc máy thu SDR đa kênh cho phép linh hoạt trong việc xử lý nhiều tín hiệu GNSS cùng lúc, phù hợp với xu hướng phát triển các hệ thống định vị đa vệ tinh hiện đại. Việc đặt bộ chuyển đổi ADC gần Ăng ten và sử dụng bộ lọc Chebyshev tối ưu giúp giảm thiểu tạp âm và tổn hao tín hiệu, nâng cao tỉ số tín hiệu trên nhiễu, từ đó cải thiện độ chính xác định vị.

Thuật toán đồng bộ và bám tín hiệu với mô hình khử Jitter được đề xuất đã chứng minh hiệu quả trong việc giảm sai số đồng bộ, tăng độ ổn định khi theo dõi tín hiệu yếu. So sánh với các nghiên cứu trước đây, kết quả này cho thấy sự tiến bộ rõ rệt, góp phần nâng cao hiệu năng máy thu GNSS trong thực tế.

Các dữ liệu có thể được trình bày qua biểu đồ hàm tự tương quan của các dạng điều chế, biểu đồ đáp ứng tần số của bộ lọc Chebyshev, và bảng so sánh hiệu suất thuật toán đồng bộ trong các điều kiện SNR khác nhau, giúp minh họa rõ ràng các phát hiện chính.

Đề xuất và khuyến nghị

1. Phát triển và ứng dụng rộng rãi kiến trúc máy thu SDR đa kênh: Khuyến nghị các nhà sản xuất thiết bị GNSS áp dụng kiến trúc SDR để tăng tính linh hoạt và khả năng nâng cấp sản phẩm, đồng thời giảm chi phí phát triển và bảo trì. Thời gian triển khai dự kiến trong vòng 2-3 năm.

2. Tối ưu hóa bộ lọc Chebyshev trong phân hệ cao tần: Đề xuất nghiên cứu sâu hơn về thiết kế bộ lọc với bậc cao hơn và hệ số gợn sóng phù hợp để giảm tổn hao chèn và nâng cao hiệu suất tín hiệu. Chủ thể thực hiện là các nhóm nghiên cứu và nhà sản xuất linh kiện vô tuyến, trong vòng 1-2 năm.

3. Cải tiến thuật toán đồng bộ và bám tín hiệu với mô hình khử Jitter: Khuyến khích phát triển các thuật toán xử lý tín hiệu tiên tiến nhằm nâng cao khả năng theo dõi tín hiệu yếu và giảm sai số đồng bộ, đặc biệt trong môi trường đô thị phức tạp. Thời gian nghiên cứu và thử nghiệm khoảng 1 năm.

4. Tăng cường đào tạo và chuyển giao công nghệ SDR cho các kỹ sư và nhà phát triển tại Việt Nam: Đề xuất tổ chức các khóa đào tạo chuyên sâu về công nghệ SDR và xử lý tín hiệu GNSS nhằm nâng cao năng lực thiết kế và phát triển sản phẩm trong nước. Chủ thể thực hiện là các trường đại học và viện nghiên cứu, với kế hoạch triển khai liên tục.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và kỹ sư trong lĩnh vực kỹ thuật truyền thông và định vị vệ tinh: Luận văn cung cấp kiến thức chuyên sâu về điều chế tín hiệu GNSS và công nghệ SDR, hỗ trợ phát triển các thiết bị thu tín hiệu đa kênh hiệu quả.

2. Các công ty sản xuất thiết bị GNSS và thiết bị dẫn đường: Tham khảo để áp dụng kiến trúc máy thu SDR đa kênh, cải tiến sản phẩm nhằm nâng cao hiệu suất và tính linh hoạt trong xử lý tín hiệu.

3. Các tổ chức đào tạo và nghiên cứu công nghệ vô tuyến và truyền thông: Sử dụng làm tài liệu giảng dạy và nghiên cứu, giúp sinh viên và học viên hiểu rõ về công nghệ SDR và các dạng điều chế tín hiệu GNSS hiện đại.

4. Các cơ quan quản lý và phát triển công nghệ quốc gia: Tham khảo để xây dựng chính sách hỗ trợ phát triển công nghệ định vị vệ tinh và truyền thông vô tuyến, thúc đẩy ứng dụng công nghệ mới trong các lĩnh vực quốc phòng, giao thông và quản lý tài nguyên.

Câu hỏi thường gặp

1. Máy thu GNSS đa kênh là gì và tại sao cần thiết?
   Máy thu GNSS đa kênh có khả năng thu và xử lý tín hiệu từ nhiều vệ tinh và hệ thống GNSS khác nhau cùng lúc, giúp nâng cao độ chính xác và độ tin cậy định vị. Trong thực tế, điều này rất quan trọng khi tín hiệu yếu hoặc bị che khuất.

2. Công nghệ SDR có ưu điểm gì so với máy thu truyền thống?
   SDR chuyển các khâu xử lý tín hiệu từ phần cứng sang phần mềm, giúp máy thu linh hoạt trong cấu hình, dễ nâng cấp và giảm chi phí phát triển. Ví dụ, có thể cập nhật thuật toán xử lý tín hiệu qua phần mềm mà không cần thay đổi phần cứng.

3. Điều chế MBOC và CBOC khác gì so với BOC truyền thống?
   MBOC và CBOC là các dạng điều chế kết hợp giữa BOC(1,1) và BOC(6,1), giúp tăng cường khả năng chống đa đường và nhiễu, cải thiện độ chính xác bám tín hiệu. Các dạng này được sử dụng trong tín hiệu GPS và Galileo hiện đại.

4. Làm thế nào để giảm sai số đồng bộ trong máy thu GNSS?
   Sử dụng thuật toán đồng bộ kết hợp mô hình khử Jitter giúp ước lượng vị trí bit-edge chính xác hơn, giảm sai số đồng bộ. Ví dụ, trong nghiên cứu, sai số đồng bộ giảm dưới 5% trong điều kiện SNR thấp.

5. Bộ lọc Chebyshev có vai trò gì trong máy thu GNSS?
   Bộ lọc Chebyshev giúp loại bỏ các tín hiệu nhiễu ngoài dải tần mong muốn, giảm tổn hao tín hiệu và tạp âm, nâng cao chất lượng tín hiệu đầu vào. Thiết kế bộ lọc bậc cao với tổn hao chèn thấp là yếu tố quan trọng để cải thiện hiệu năng máy thu.

Kết luận

• Luận văn đã phát triển thành công kiến trúc máy thu đa kênh ứng dụng công nghệ SDR, nâng cao hiệu quả thu nhận và xử lý tín hiệu GNSS đa dạng.
• Điều chế MBOC và CBOC được chứng minh là giải pháp hiệu quả trong việc cải thiện khả năng chống nhiễu và đa đường, tăng độ chính xác định vị.
• Thuật toán đồng bộ và bám tín hiệu với mô hình khử Jitter giúp giảm sai số đồng bộ và tăng độ ổn định trong môi trường tín hiệu yếu.
• Bộ lọc Chebyshev bậc 4 với tổn hao chèn thấp góp phần giảm tạp âm và nâng cao tỉ số tín hiệu trên nhiễu, cải thiện chất lượng tín hiệu đầu vào.
• Các bước tiếp theo bao gồm hoàn thiện thiết kế phần cứng, thử nghiệm thực tế và triển khai ứng dụng trong các thiết bị thu GNSS đa kênh. Đề nghị các nhà nghiên cứu và doanh nghiệp liên hệ để hợp tác phát triển và ứng dụng công nghệ.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. TỔNG QUAN VỀ HỆ THỐNG ĐỊNH VỊ TOÀN CẦU GNSS 1. Giới thiệu GNSS được cấu thành như một chòm sao (một nhóm hay một hệ thống) của quỹ đạo vệ tinh kết hợp với thiết bị ở mặt đất. Trong cùng một thời điểm, ở một vị trí trên mặt đất nếu xác định được khoảng cách đến ba vệ tinh (tối thiểu) thì sẽ tính được tọa độ của vị trí đó.

GNSS hoạt động trong mọi điều kiện thời tiết, mọi nơi trên trái đất và 24 giờ một ngày. Mỹ là nước đầu tiên phóng lên và đưa vào sử dụng hệ vệ tinh dẫn đường này. Mỹ đặt tên cho hệ thống này là hệ thống vệ tinh định vị toàn cầu GPS (Global Positioning System), ban đầu là để dùng riêng cho quân sự, về sau mở rộng ra sử dụng cho dân sự trên phạm vi toàn cầu, bất kể quốc tịch và miễn phí. Hiện nay, GNSS là tên gọi chung cho 3 hệ thống định vị dẫn dường sử dụng vệ tinh là GPS (Global Positioning System), GLONASS (GLobal Orbiting Navigation Satellite System), và hệ thống GALILEO.

Nguyên lý hoạt động chung của ba hệ thống GPS, GLONASS và GALILEO cơ bản là giống nhau. Trung Quốc cho biết cũng đang thực hiện để có hệ GNSS của Trung Quốc. Ấn Độ cũng đang xây dựng hệ GNSS của mình có tên là IRNS. GPS bao gồm 28 vệ tinh chuyển động trong 6 mặt phẳng quỹ đạo.

GLONASS (Global Orbiting Navigation Satellite System): là hệ thống vệ tinh dẫn đường toàn cầu, do Liên bang Xô Viết (cũ) thiết kế và điều hành hoạt động từ năm 1995. Ngày nay hệ thống GLONASS vẫn được Cộng hòa liên bang Nga tiếp tục duy trì hoạt động. Hệ thống GLONASS bao gồm 30 vệ tinh chuyển động trong 3 mặt 14 phẳng quỹ đạo tại độ cao 23222 km so với mực nước biển, với góc ngẩng 56o.Do đó, trên mỗi mặt phẳng quỹ đạo sẽ bao gồm 9 vệ tinh hoạt động, và 1 vệ tinh dự phòng cho trường hợp có 1 vệ tinh bị hỏng. Hệ thống GALILEO mang tên nhà thiên văn học GALILEO do Liên minh châu Âu (EU) chế tạo.

Hệ thống Galileo bao gồm 30 vệ tinh ( 27 hoạt động và 3 cho dự phòng) quay trên 3 mặt phẳng quỹ đạo tại độ cao 23222 km so với mực nước biển, với góc ngẩng 56o. Do đó, trên mỗi mặt phẳng quỹ đạo sẽ bao gồm 9 vệ tinh hoạt động, và 1 vệ tinh dự phòng cho trường hợp có 1 vệ tinh bị hỏng. Hệ thống Galileo sẽ cung cấp các dịch vụ về định vị ổn định, kể cả với vĩ độ lớn hơn 75 độ bắc, tương ứng với mũi bắc hoặc xa hơn. Ý tưởng cơ bản là tại bất kỳ thời điểm nào thì cũng sẽ có 4 vệ tinh tại vị trí phía trên đường chân trời tại tất cả các điểm trên trái đất.

Hệ thống Galileo cung cấp 5 dịch vụ độc lập nhau phụ thuộc vào nhu cầu của người sử dụng: • Dịch vụ mở (Open Service - OS): hình thành từ việc kết hợp các tín hiệu với nhau, đây là dịch vụ miễn phí cho người sử dụng, cung cấp chức năng định vị và định thời cạnh tranh với các hệ thống định vị toàn cầu khác. • Dịch vụ an toàn (Safety-of-Life-Service - SLS): thiết kế để sử dụng trong các ứng dụng vận chuyển phụ thuộc vào thông tin định vị. • Dịch vụ thương mại (Commercial Service - CS): khi người sử dụng yêu cầu độ chính xác cao hơn so với dịch vụ mở. Tín hiệu vệ tinh lúc này có thêm hai tín hiệu thêm vào.

• Dịch vụ cho quản lý công cộng (Public Regulated Service - PRS): dùng chocác đối tượng như cảnh sát hay khách hàng đặc biệt. Tín hiệu vệ tinh sẽ được bảo mật và hoạt động trong mọi hoàn cảnh. 15 • Dịch vụ tìm kiếm và cứu nạn (Search And Rescue Service - SAS): dùng trong tìm kiếm và cứu nạn trên toàn thế giới. Hệ thống Galileo được kỳ vọng sẽ cung cấp các dịch vụ định vị toàn cầu với độ chính xác cao và ổn định.

Galileo là hệ thống định vị có thể hoạt động theo kiểu độc lập hay có thể kết hợp với GPS để cung cấp các dịch vụ về định vị. Người dùng sử dụng một máy thu có thể thu được cả tín hiệu GPS lẫn Galileo để xác định vị trí của mình nếu thu được tín hiệu của bốn vệ tinh, của GPS hoặc của Galileo hoặc cả hai hệ thống. Ngoài ra, hệ thống Galileo sẽ cung cấp các dịch vụ định vị thời gian thực với độ chính xác tới từng mét. Hệ thống Galileo dựa trên cùng công nghệ với GPS, ví dụ cả hai hệ thống đều sử dụng công nghệ đa truy nhập phân chia theo chuỗi mã trải phổ trực tiếp (DS-CDMA).

Mục tiêu của hệ thống Galileo là cung cấp các kết quả tính toán chính xác hơn so với GPS và GLONASS về độ cao so với mực nước biển và các dịch vụ định vị với độ chính xác hơn tại các vị trí nằm ở vĩ độ xa. Ngoài ra còn có hệ thống định vị vệ tinh của Nhật Quasi- Zenith (QZSS) và hệ thống vệ tinh cuar Ấn Độ- IRNSS. Kết cấu hệ thống GNSS Hệ thống GNSS được cấu tạo thành ba phần: phần không gian, phần điều khiển và phần người sử dụng. Cụ thể, mô tả hệ thống GPS của Mỹ như sau: Phần không gian: gồm các vệ tinh hoạt động bằng năng lượng mặt trời, bay trên quỹ đạo.

Quãng thời gian tồn tại của chúng vào khoảng 10 năm và chi phí cho mỗi lần thay thế lên đến hàng tỷ USD. Phân hệ không gian sử dụng thời gian nguyên tử và phát ra tín hiệu cao tần chứa mã giả ngẫu nhiên, và phát lại bản tin định vị từ các tín hiệu thu được (từ phân hệ điều khiển).Phân hệ không gian bao gồm các chùm sao vệ tinh GPS gồm 24 vệ tinh chủ đạo và một vài vệ tinh dự trữ, được phân bố trên 6 quỹ đạo gần 16 tròn, kí hiệu từ A đến F, với đường kính khoảng 20.138km và nghiêng 55° so với mặt phẳng Xích đạo. Mỗi quỹ đạo có 4 vệ tinh chính được kí hiệu từ 1 đến 4 và được phân bố đều. Chu kỳ của các vệ tinh là 12 giờ.

Cấu trúc quỹ đạo vệ tinh này cho phép người sử dụng hệ thống GPS trên mặt đất có thể “nhìn thấy” tối thiểu là 4 vệ tinh và trung bình từ 6 đến 8 vệ tinh nếu không bị cản trở bởi các cấu trúc hạ tầng dưới mặt đất. Chùm sao vệ tinh. Các vệ tinh có cấu trúc và cơ cấu giữ cho chúng ở trên quỹ đạo, liên lạc với phân hệ điều khiển, và phát tín hiệu tới máy thu. Vệ tinh NAVSTAR.

Các vệ tinh GPS được nhận biết theo nhiều cách: Chúng có thể được nhận biết bởi vị trí của chúng trên quỹ đạo (mỗi vệ tinh có một vị trí (1, 2, 3, …) trên 6 quỹ đạo: A, B, C, D, E, F) hay bởi số chứng nhận NASA, hoặc có thể được xác định bởi ID quốc tế, hoặc có thể bởi mã giả ngẫu nhiên PRN hay bởi số hiệu SVN.Mỗi vệ tinh trong hệ thống GPS có một đồng hồ với độ chính xác rất cao. Các đồng hồ đó hoạt động ở một tần số cơ bản 10.23 MHz, chúng được dùng để phát tín hiệu xung, các tín hiệu đó được phát quảng bá từ các vệ tinh. • Phần điều khiển: để duy trì hoạt động của toàn bộ hệ thống GPS cũng như hiệu chỉnh tín hiệu thông tin của vệ tinh. Có các trạm quan sát trên mặt đất, chia thành trạm trung tâm và trạm con.

Các trạm con, vận hành tự động, nhận thông tin từ vệ tinh, gửi tới cho trạm chủ. Sau đó các trạm con gửi thông tin đã được hiệu chỉnh trở lại, để các vệ tinh biết được vị trí của chúng trên quỹ đạo và thời gian truyền tín hiệu. Nhờ vậy, các vệ tinh mới có thể đảm bảo cung cấp thông tin chính xác tuyệt đối vào bất kỳ thời điểm nào. Các trạm điều khiển mặt đất là đầu não của toàn bộ hệ thống, bao gồm một trạm điều khiển trung tâm (Master Control Station – MCS) đặt tại căn cứ không quân Schriever, Colorado Spring ở bang Colorado - Mỹ; năm trạm thu số liệu được đặt quanh trái đất dọc theo đường Xích đạo, cụ thể là ở Nam Đại Tây Dương (Ascension), Ấn Độ Dương (Diego Garcia), Nam Thái Bình Dương (Kwajalein), Hawaii và Colorado Spring; và ba trạm truyền số liệu đặt tại Nam Đại Tây Dương, Ấn Độ Dương, Nam Thái Bình Dương.

Phân hệ điều khiển. MCS làm nhiệm vụ theo dõi trạng thái của các vệ tinh, quản lý quỹ đạo vệ tinh và duy trì thời gian GPS. Từ đó dự đoán các thông số quỹ đạo và đưa ra giá trị thời gian GPS đồng bộ giữa các vệ tinh, nhằm cập nhật dữ liệu định vị của các vệ tinh. Năm trạm thu số liệu có nhiệm vụ theo dõi các tín hiệu vệ tinh để kiểm soát và dự đoán quỹ đạo của chúng.

Mỗi trạm được trang bị những máy thu P-code để thu các tín hiệu của vệ tinh, sau đó truyền về trạm điều khiển chính. Ba trạm truyền số liệu có khả năng chuyển số liệu lên vệ tinh, gồm lịch thiên văn mới, dữ liệu hiệu chỉnh đồng hồ, các bản tin, và các lệnh điều khiển từ xa. • Phần người sử dụng và thiết bị thu vệ tinh: là khu vực có phủ sóng mà người sử dụng cần có ăng ten và máy thu thu tín hiệu từ vệ tinh và có được thông tin vị trí, thời gian và vận tốc di chuyển. Để có thể thu được vị trí, ở phần người sử dụng cần có ăng ten và máy thu GNSS.

Đối với máy thu, hệ thống GPS cung cấp hai loại dịch vụ cơ bản, đó là: dịch vụ định vị tiêu chuẩn (SPS) và dịch vụ định vị chính xác (PPS). Chính phủ Mỹ, quân đồng minh và những người sử dụng đặc biệt được cấp phép sử dụng PPS. Họ sử dụng các thiết bị bảo mật và các máy thu được trang bị đặc biệt. Độ chính xác của PPS được dự kiến là 22 m theo chiều ngang, 27.7 m theo chiều dọc và 19 thời gian là 200 ns (UTC).

Trong khi đó, những người sử dụng bình dân trên khắp thế giới được sử dụng SPS miễn phí hoặc bị hạn chế sử dụng. Hầu hết các máy thu đều có khả năng thu và sử dụng tín hiệu SPS. Độ chính xác của SPS bị cố ý làm giảm bằng việc dùng Selective Availability bởi DOD. Độ chính xác của SPS được dự kiến là 100 m theo chiều ngang, 156 m theo chiều dọc và thời gian là 340 ns.

[2] Phân hệ sử dụng bao gồm các bộ thu GPS và cộng đồng người sử dụng.
