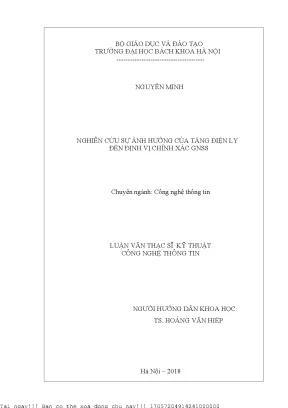

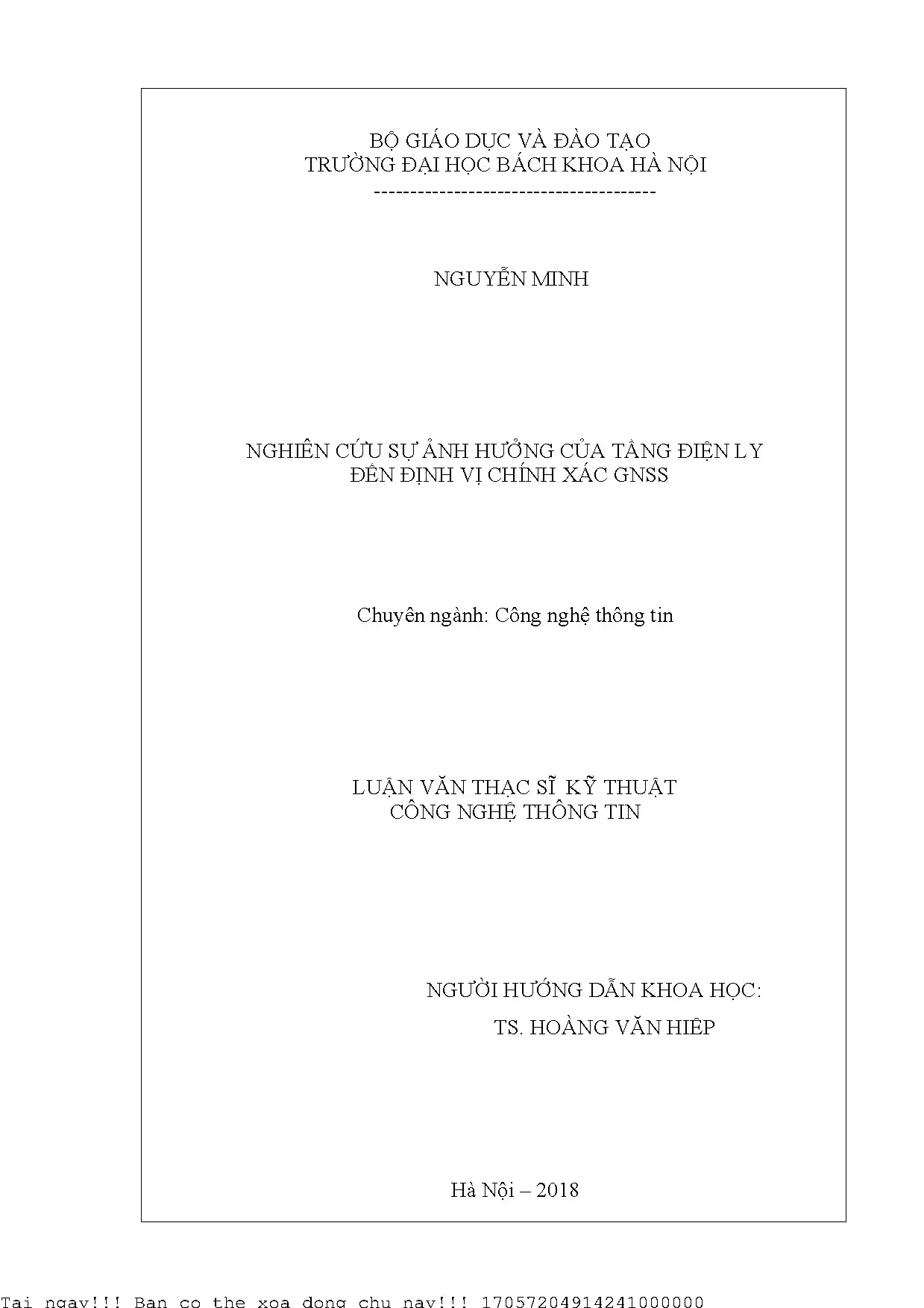

Nghiên Cứu Ảnh Hưởng Của Tầng Điện Ly Đến Định Vị Chính Xác GNSS

Nghiên cứu ảnh hưởng của tầng điện ly đến độ chính xác của hệ thống định vị toàn cầu GNSS, cung cấp thông tin hữu ích cho ứng dụng thực tiễn.

• Tác giả: Nguyễn Minh
• Người hướng dẫn: TS. Hoàng Văn Hiệp
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Công Nghệ Thông Tin
• Đề tài: Nghiên Cứu Ảnh Hưởng Của Tầng Điện Ly Đến Định Vị Chính Xác GNSS
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: ĐẶT VẤN ĐỀ
• 1.1. Sơ lược lịch sử xác định vị trí
• 1.2. Một số hệ thống định vị vệ tinh hiện nay
• 1.3. Nguồn gây lỗi trong các hệ thống định vị sử dụng vệ tinh
• 1.4. Mục tiêu của luận văn
• 1.5. Các phương pháp dẫn đường
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Tổng quan về GPS
• 2.2. Các thành phần của GPS
• 2.3. Độ dịch tần số Doppler
• 2.4. Nguyên lý định vị GPS
• 2.5. Phương pháp xác định khoảng cách dựa trên mã trải phổ
• 2.6. Phương pháp xác định giả khoảng cách dựa trên pha sóng mang
• 2.7. Phương pháp định vị sử dụng trạm tham chiếu
• 2.8. Kiến trúc bộ thu GPS
• 2.9. Khối đồng bộ tín hiệu
• 2.10. Khối giải mã bản tin định vị
• 2.11. Khối tính toán định vị
• 2.12. Công nghệ bộ thu mềm-SDR
• 2.12.1. Tổng quan về bộ thu mềm
• 2.12.2. Kiến trúc của một bộ thu SDR cơ bản
• 3. CHƯƠNG 3: CÁC THAM SỐ GIÁM SÁT TẦNG ĐIỆN LY
• 3.1. Tầng điện ly
• 3.2. Tổng quan về tầng điện ly
• 3.3. Nhấp nháy tầng điện ly
• 3.4. Tác động của hiện tượng nhấp nháy tầng điện ly
• 3.5. Nguyên nhân nhấp nháy tầng điện ly
• 3.6. Đặc điểm nhấp nháy điện ly toàn cầu
• 3.7. Đặc trưng xuất hiện theo thời gian của nhấp nháy điện ly Việt Nam
• 3.8. Chỉ số nhấp nháy điện ly S4
• 3.9. Chỉ số nhấp nháy điện ly σφ
• 3.10. Thử nghiệm và so sánh kết quả
• 4. CHƯƠNG 4: ẢNH HƯỞNG CỦA TẦNG ĐIỆN LY ĐẾN ĐỊNH VỊ CHÍNH XÁC
• 4.1. Các chế độ định vị
• 4.2. Định vị điểm
• 4.3. Định vị tương đối
• 4.4. GNSS sai phân
• 4.5. Hệ thống tăng cường dựa trên vệ tinh
• 4.6. Định vị điểm chính xác
• 4.7. Phương pháp RTK
• 4.8. Tuyến liên kết thông tin
• 4.9. Xử lý dữ liệu sau
• 4.10. Công cụ RTKLIB
• 4.11. Ảnh hưởng của tầng điện ly đến định vị chính xác RTK
• 4.11.1. Trường hợp không có nhấp nháy tầng điện ly
• 4.11.2. Trường hợp có nhấp nháy tầng điện ly
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Tầng Điện Ly và Định Vị Chính Xác GNSS

Bài viết này tập trung vào nghiên cứu ảnh hưởng của tầng điện ly đến độ chính xác của hệ thống định vị GNSS. Từ thời tiền sử, con người đã tìm cách xác định vị trí. Ngày nay, GNSS đóng vai trò quan trọng trong nhiều lĩnh vực. Tuy nhiên, sự chính xác của định vị GNSS chịu ảnh hưởng bởi nhiều yếu tố, đặc biệt là tầng điện ly. Tín hiệu từ vệ tinh khi truyền qua tầng điện ly sẽ bị thay đổi, gây ra sai số. Nghiên cứu này sẽ đi sâu vào phân tích tác động này và đề xuất các giải pháp để giảm thiểu sai số định vị. Việt Nam nằm ở khu vực có hoạt động tầng điện ly mạnh, nên việc nghiên cứu này càng trở nên cấp thiết. Theo luận văn của Nguyễn Minh, "do tính chất sóng của tín hiệu vệ tinh, một trong những yếu tố ảnh hưởng lớn nhất đến độ tin cậy của dữ liệu định vị từ hệ thống GNSS là tầng điện ly."

1.1. Giới thiệu Hệ thống Định Vị Vệ Tinh Toàn Cầu GNSS

Hệ thống định vị vệ tinh toàn cầu (GNSS) ngày càng phát triển. Các hệ thống như GPS, GLONASS, BeiDou và Galileo cung cấp khả năng định vị chính xác trên toàn cầu. Mỗi hệ thống có cấu trúc và đặc điểm riêng, nhưng đều dựa trên nguyên tắc đo khoảng cách từ vệ tinh đến máy thu. Sự phát triển của các hệ thống GNSS đã mở ra nhiều ứng dụng trong các lĩnh vực khác nhau, từ giao thông vận tải đến nông nghiệp chính xác. Tuy nhiên, để đạt được độ chính xác định vị GNSS cao nhất, cần phải giải quyết các vấn đề liên quan đến sai số tầng điện ly và các nguồn nhiễu khác. Theo Nguyễn Minh, các hệ thống GNSS ngày nay "đóng vai trò ngày càng quan trọng trong đời sống kinh tế xã hội."

1.2. Tầm quan trọng của Nghiên cứu Tầng Điện Ly đối với GNSS

Tầng điện ly là một lớp của khí quyển chứa các hạt mang điện, có ảnh hưởng đáng kể đến tín hiệu GNSS. Hiệu ứng tầng điện ly, bao gồm độ trễ tầng điện ly và tán xạ tầng điện ly, có thể gây ra sai số định vị. Việc nghiên cứu tầng điện ly là rất quan trọng để hiểu rõ các ảnh hưởng của tầng điện ly đến tín hiệu GNSS và phát triển các phương pháp điều chỉnh tầng điện ly. Các mô hình tầng điện ly như Klobuchar, NeQuick và BDGIM được sử dụng để ước tính và giảm thiểu sai số tầng điện ly. Hiểu rõ hơn về hoạt động của tầng điện ly giúp cải thiện độ chính xác định vị GNSS, đặc biệt trong các ứng dụng đòi hỏi độ chính xác cao. Việt Nam nằm trong khu vực có hoạt động tầng điện ly mạnh, nên nghiên cứu này có ý nghĩa thực tiễn cao. Theo Nguyễn Minh, "đối với các lĩnh vực đòi hỏi độ chính xác định vị cao như trắc địa bản đồ, việc loại bỏ được các nhiễu do tầng điện ly gây ra là hết sức quan trọng."

II. Thách Thức Sai Số Tầng Điện Ly Ảnh Hưởng Định Vị GNSS

Tầng điện ly gây ra nhiều thách thức cho định vị chính xác GNSS. Sai số tầng điện ly là một trong những nguồn sai số lớn nhất trong hệ thống GNSS, đặc biệt là đối với các hệ thống một tần số. Độ trễ tầng điện ly làm chậm tín hiệu GNSS, dẫn đến ước tính sai về khoảng cách từ vệ tinh đến máy thu. Hiện tượng nhấp nháy tầng điện ly cũng làm suy giảm chất lượng tín hiệu và gây khó khăn cho việc thu tín hiệu. Các yếu tố như hoạt động mặt trời và bão địa từ có thể làm tăng cường hiệu ứng tầng điện ly, làm trầm trọng thêm sai số định vị. Do đó, việc hiểu và giảm thiểu sai số tầng điện ly là rất quan trọng để đảm bảo độ chính xác định vị GNSS cao nhất. Theo Nguyễn Minh, "Trong nhiều nghiên cứu đã chỉ ra, do tính chất sóng của tín hiệu vệ tinh, một trong những yếu tố ảnh hưởng lớn nhất đến độ tin cậy của dữ liệu định vị từ hệ thống GNSS là tầng điện ly."

2.1. Các Yếu Tố Gây Ảnh Hưởng Đến Tầng Điện Ly và GNSS

Nhiều yếu tố ảnh hưởng đến tầng điện ly và tác động của nó đến GNSS. Hoạt động mặt trời, bao gồm các bão mặt trời và vết đen mặt trời, có thể làm tăng cường mật độ điện tử tổng (TEC) trong tầng điện ly, dẫn đến sai số định vị lớn hơn. Bão địa từ cũng có thể gây ra những thay đổi đột ngột trong tầng điện ly, ảnh hưởng đến chất lượng tín hiệu GNSS. Vị trí địa lý cũng đóng một vai trò quan trọng, với các khu vực gần xích đạo và các cực từ có xu hướng chịu ảnh hưởng lớn hơn từ hiệu ứng tầng điện ly. Thời gian trong ngày và mùa cũng có thể ảnh hưởng đến TEC và độ trễ tầng điện ly. Theo Nguyễn Minh, "Việt Nam nằm trải dài theo phương kinh tuyến, từ vĩ độ khoảng 8˚30’N tới 23˚30’N vỹ độ địa lý (0˚30’N tới 15˚30’N vĩ độ từ), là khu vực tầng điện ly hoạt động mạnh và có nhiều hiện tượng bất thường (nhấp nháy tầng điện ly)."

2.2. Tổng Hàm Lượng Điện Tử TEC và Ảnh Hưởng của Nó

Tổng hàm lượng điện tử (TEC) là một thước đo quan trọng về số lượng điện tử tự do trong tầng điện ly. TEC có ảnh hưởng trực tiếp đến độ trễ tầng điện ly, với TEC cao hơn dẫn đến độ trễ lớn hơn. Các mô hình tầng điện ly thường sử dụng TEC để ước tính sai số tầng điện ly và thực hiện các điều chỉnh. TEC thay đổi theo thời gian và vị trí, tùy thuộc vào hoạt động mặt trời, thời gian trong ngày và mùa. Việc theo dõi và dự đoán TEC là rất quan trọng để cải thiện độ chính xác định vị GNSS, đặc biệt là trong các ứng dụng đòi hỏi độ chính xác cao. Theo Nguyễn Minh, "Lớp trên cùng của tầng khí quyển là tầng điện ly bao gồm các hạt mang điện gây ra hiện tượng chậm tín hiệu mã trải phổ và tín hiệu sóng mang."

III. Giải Pháp Các Phương Pháp Giảm Sai Số Tầng Điện Ly GNSS

Có nhiều phương pháp để giảm sai số tầng điện ly trong định vị GNSS. Một phương pháp phổ biến là sử dụng mô hình tầng điện ly, như Klobuchar và NeQuick, để ước tính và loại bỏ độ trễ tầng điện ly. Một phương pháp khác là sử dụng kết hợp tần số IF (Ionosphere-Free), sử dụng đồng thời hai tần số khác nhau (ví dụ: L1 và L2) để loại bỏ hiệu ứng tầng điện ly. Định vị điểm chính xác (PPP) và RTK (Real-Time Kinematic) cũng có thể được sử dụng để cải thiện độ chính xác định vị, bằng cách sử dụng các trạm tham chiếu và các kỹ thuật xử lý dữ liệu nâng cao. Việc lựa chọn phương pháp phù hợp phụ thuộc vào yêu cầu độ chính xác, chi phí và tính khả dụng của dữ liệu. Theo Nguyễn Minh, "Do đó ta có thể sử dụng hai tần số sóng mang khác nhau thu đồng thời để đo độ sai lệch giữa hai tín hiệu và từ đó có thể loại bỏ được ảnh hưởng của tầng điện ly."

3.1. Sử dụng Mô Hình Tầng Điện Ly Klobuchar và NeQuick

Mô hình tầng điện ly như Klobuchar và NeQuick là những công cụ quan trọng để giảm sai số tầng điện ly trong định vị GNSS. Mô hình Klobuchar là một mô hình đơn giản, được sử dụng rộng rãi trong GPS. Mô hình NeQuick là một mô hình phức tạp hơn, được sử dụng trong Galileo. Cả hai mô hình đều sử dụng các tham số phát sóng từ vệ tinh để ước tính TEC và độ trễ tầng điện ly. Mặc dù các mô hình này không thể loại bỏ hoàn toàn sai số tầng điện ly, nhưng chúng có thể giảm đáng kể sai số định vị, đặc biệt là đối với các hệ thống một tần số. Theo Nguyễn Minh, "Để giải quyết vấn đề này các đồng hồ vệ tinh sẽ được theo dõi liên tục từ các trạm mặt đất và được so sánh với đồng hồ trung tâm điều khiển. Sai số và độ trôi đồng hồ vệ tinh được kèm vào bản tin định vị do vệ tinh phát."

3.2. Kỹ Thuật Kết Hợp Tần Số IF Ionosphere Free

Kỹ thuật kết hợp tần số IF (Ionosphere-Free) là một phương pháp hiệu quả để loại bỏ hiệu ứng tầng điện ly trong định vị GNSS. Kỹ thuật này sử dụng đồng thời hai tần số khác nhau (ví dụ: L1 và L2) để tạo ra một kết hợp tuyến tính không bị ảnh hưởng bởi tầng điện ly. Bằng cách đo độ trễ trên cả hai tần số, có thể tính toán độ trễ do tầng điện ly gây ra và loại bỏ nó. Kỹ thuật kết hợp tần số IF được sử dụng rộng rãi trong các hệ thống GNSS đa tần số và là một thành phần quan trọng của định vị chính xác. Mặc dù kỹ thuật này có thể loại bỏ phần lớn sai số tầng điện ly, nhưng vẫn còn một số sai số dư, đặc biệt là trong các điều kiện tầng điện ly khắc nghiệt.

IV. Ứng Dụng Đánh Giá Ảnh Hưởng Tầng Điện Ly RTK Bằng RTKLIB

Việc đánh giá ảnh hưởng của tầng điện ly đến định vị chính xác có thể được thực hiện bằng cách sử dụng phần mềm RTKLIB. RTKLIB là một bộ công cụ phần mềm mã nguồn mở mạnh mẽ, hỗ trợ nhiều hệ thống GNSS và cung cấp các thuật toán cho định vị RTK, PPP và xử lý dữ liệu GNSS khác. Bằng cách sử dụng RTKLIB, có thể xử lý dữ liệu GNSS thu được trong các điều kiện tầng điện ly khác nhau và so sánh độ chính xác định vị. Điều này cho phép đánh giá ảnh hưởng của tầng điện ly đến độ chính xác định vị và xác định hiệu quả của các phương pháp giảm thiểu sai số tầng điện ly. Theo Nguyễn Minh, "Với công nghệ bộ thu mềm và sức mạnh tính toán ngày càng tăng, với giá thành ngày càng giảm của các bộ xử lý là tiền đề thuận lợi cho việc ứng dụng bộ thu mềm vào sử dụng vào các bài toán định vị từ đó dễ dàng nghiên cứu về ảnh hưởng của tầng điện ly."

4.1. Tìm hiểu về Công cụ RTKLIB cho Định Vị GNSS

RTKLIB là một công cụ phần mềm mã nguồn mở, miễn phí, được sử dụng rộng rãi trong cộng đồng GNSS. Nó cung cấp một loạt các chức năng, bao gồm xử lý dữ liệu GNSS, định vị RTK, định vị PPP và giám sát tính toàn vẹn. RTKLIB hỗ trợ nhiều hệ thống GNSS, bao gồm GPS, GLONASS, Galileo và BeiDou. Nó cũng hỗ trợ nhiều định dạng dữ liệu GNSS và cung cấp các giao diện để tích hợp với các phần mềm và hệ thống khác. RTKLIB là một công cụ linh hoạt và mạnh mẽ, có thể được sử dụng cho nhiều ứng dụng GNSS. Nguyễn Minh đề cập đến RTKLIB "là sử dụng phần mềm RTKLIB. RTKLIB là một bộ công cụ phần mềm mã nguồn mở mạnh mẽ, hỗ trợ nhiều hệ thống GNSS và cung cấp các thuật toán cho định vị RTK, PPP và xử lý dữ liệu GNSS khác.".

4.2. Đánh giá Ảnh Hưởng của Nhấp Nháy Tầng Điện Ly RTK

Nhấp nháy tầng điện ly có thể ảnh hưởng đáng kể đến độ chính xác của định vị RTK. Nhấp nháy làm suy giảm chất lượng tín hiệu GNSS, gây khó khăn cho việc khóa pha và giải quyết số nguyên chu kỳ. Điều này có thể dẫn đến sai số định vị lớn hơn hoặc thậm chí mất tín hiệu. Bằng cách so sánh độ chính xác định vị RTK trong các điều kiện có và không có nhấp nháy tầng điện ly, có thể đánh giá ảnh hưởng của nhấp nháy đến độ chính xác định vị. Các biện pháp giảm thiểu ảnh hưởng của nhấp nháy, như tăng góc ngẩng vệ tinh hoặc sử dụng các thuật toán xử lý tín hiệu mạnh mẽ, có thể được sử dụng để cải thiện độ chính xác định vị RTK trong các điều kiện nhấp nháy. Theo luận văn của Nguyễn Minh, khi có nhấp nháy tầng điện ly, "Số vệ tinh nhìn thấy (trường hợp có nhấp nháy tầng điện ly, chọn góc ngẩng vệ tinh > 10 o)" sẽ giảm đi.

V. Triển Vọng Tương Lai Nghiên Cứu Tầng Điện Ly và GNSS

Nghiên cứu về tầng điện ly và GNSS vẫn còn nhiều tiềm năng phát triển. Các nghiên cứu trong tương lai có thể tập trung vào việc phát triển các mô hình tầng điện ly chính xác hơn, cải thiện các thuật toán giảm thiểu sai số tầng điện ly và phát triển các hệ thống GNSS chống nhấp nháy mạnh mẽ hơn. Ngoài ra, việc nghiên cứu ảnh hưởng của tầng điện ly đến các ứng dụng GNSS khác nhau, như khảo sát địa chính, nông nghiệp chính xác và giao thông vận tải, cũng là một lĩnh vực quan trọng. Sự hợp tác quốc tế và chia sẻ dữ liệu là rất quan trọng để thúc đẩy tiến bộ trong lĩnh vực này. Theo Nguyen Minh, "Tôi tin rằng luận văn sẽ đóng góp nhiều thông tin có ích cho các nghiên cứu về định vị vệ tinh tại Việt Nam."

5.1. Phát triển Mô Hình Tầng Điện Ly Chính Xác Hơn

Việc phát triển mô hình tầng điện ly chính xác hơn là một mục tiêu quan trọng trong nghiên cứu GNSS. Các mô hình hiện tại, như Klobuchar và NeQuick, có những hạn chế và không thể mô tả chính xác tầng điện ly trong mọi điều kiện. Các nghiên cứu trong tương lai có thể tập trung vào việc kết hợp dữ liệu từ nhiều nguồn khác nhau, như GNSS, radar và vệ tinh, để tạo ra các mô hình toàn diện và chính xác hơn. Các mô hình này có thể được sử dụng để cải thiện độ chính xác định vị GNSS và cung cấp thông tin có giá trị cho các ứng dụng khác, như dự báo thời tiết không gian. Theo Nguyễn Minh, cần phải có "những điều chỉnh hợp lý để đạt được độ chính xác và độ ổn định cao" cho hệ thống GNSS.

5.2. Nghiên cứu Ứng Dụng GNSS trong Điều Kiện Tầng Điện Ly

Nghiên cứu về ứng dụng GNSS trong các điều kiện tầng điện ly khác nhau là một lĩnh vực quan trọng. Các ứng dụng như khảo sát địa chính, nông nghiệp chính xác, giao thông vận tải và quản lý tài nguyên đều phụ thuộc vào độ chính xác và độ tin cậy của GNSS. Bằng cách hiểu rõ ảnh hưởng của tầng điện ly đến các ứng dụng này, có thể phát triển các phương pháp để cải thiện độ chính xác và độ tin cậy của GNSS trong các điều kiện tầng điện ly khắc nghiệt. Điều này sẽ cho phép các ứng dụng này hoạt động hiệu quả hơn và cung cấp thông tin chính xác hơn. Theo Nguyễn Minh, " công nghệ định vị sử dụng vệ tinh chỉ phục vụ mục đích quốc phòng nhưng nay đã được ứng dụng trong các lĩnh vực lâm nghiệp, thủy lợi, giao thông vận tải,…"

Nội dung chính

Tổng quan nghiên cứu

Hệ thống định vị vệ tinh toàn cầu (GNSS) đã trở thành công cụ thiết yếu trong nhiều lĩnh vực như trắc địa bản đồ, giao thông vận tải, lâm nghiệp và thủy lợi. Theo ước tính, độ chính xác của các hệ thống GNSS có thể bị ảnh hưởng bởi nhiều yếu tố, trong đó tầng điện ly là một trong những nguyên nhân chính gây ra sai số định vị. Tầng điện ly là lớp khí quyển chứa các hạt mang điện, có thể làm biến đổi biên độ và pha của tín hiệu vệ tinh khi truyền qua, dẫn đến hiện tượng nhấp nháy tầng điện ly (Ionospheric Scintillation). Việt Nam nằm trong vùng vĩ độ thấp, nơi tầng điện ly hoạt động mạnh và có nhiều hiện tượng bất thường, gây ảnh hưởng trực tiếp đến độ chính xác của định vị GNSS.

Mục tiêu của luận văn là nghiên cứu sự ảnh hưởng của tầng điện ly đến định vị chính xác GNSS, đặc biệt tập trung vào việc sử dụng bộ thu mềm (Software Defined Radio - SDR) để phát hiện nhấp nháy tầng điện ly thông qua các chỉ số S4 và σφ. Luận văn khảo sát kết quả định vị chính xác theo phương pháp RTK trong hai kịch bản: có và không có nhấp nháy tầng điện ly. Nghiên cứu được thực hiện dựa trên dữ liệu thu thập tại Việt Nam trong giai đoạn từ 2009 đến 2012, thời điểm có sự biến động hoạt động của Mặt Trời với các chu kỳ vết đen khác nhau.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao độ chính xác và độ tin cậy của các hệ thống định vị vệ tinh tại Việt Nam, góp phần phát triển các ứng dụng định vị chính xác trong các lĩnh vực kinh tế - xã hội. Đồng thời, kết quả nghiên cứu cũng hỗ trợ phát triển các bộ thu GNSS mềm, giảm chi phí và tăng tính linh hoạt trong xử lý tín hiệu định vị.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

1. Lý thuyết về hệ thống định vị vệ tinh GPS/GNSS: Bao gồm các thành phần của hệ thống GPS như phân đoạn không gian (vệ tinh), phân đoạn điều khiển (trạm mặt đất) và phân đoạn người dùng (bộ thu). Lý thuyết này giải thích nguyên lý định vị dựa trên đo khoảng cách từ vệ tinh đến bộ thu thông qua tín hiệu sóng mang và mã trải phổ, đồng thời phân tích các nguồn gây sai số như sai số quỹ đạo, sai số đồng hồ, sai số tầng đối lưu và tầng điện ly.

2. Lý thuyết về tầng điện ly và hiện tượng nhấp nháy tầng điện ly: Tầng điện ly được chia thành các tầng con D, E, F1, F2 với mật độ electron thay đổi theo thời gian và vị trí địa lý. Hiện tượng nhấp nháy tầng điện ly là sự biến đổi đột ngột về pha và biên độ tín hiệu GNSS khi truyền qua tầng này, được đánh giá bằng các chỉ số chuyên ngành như chỉ số nhấp nháy S4 (độ lệch chuẩn của cường độ tín hiệu chuẩn hóa) và chỉ số σφ (độ lệch chuẩn của pha sóng mang).

Các khái niệm chính bao gồm:

• S4: Chỉ số đo biên độ nhấp nháy tầng điện ly, được tính dựa trên năng lượng băng hẹp và băng rộng của tín hiệu GNSS.
• σφ (Sigma Phi): Đo sự biến thiên pha sóng mang, phản ánh mức độ nhấp nháy pha do tầng điện ly.
• RTK (Real Time Kinematic): Phương pháp định vị chính xác cao sử dụng trạm tham chiếu để loại bỏ sai số chung, nâng cao độ chính xác định vị đến cấp centimet.
• Bộ thu mềm (SDR): Công nghệ xử lý tín hiệu GNSS bằng phần mềm trên nền phần cứng lập trình được, cho phép linh hoạt nâng cấp và phát triển thuật toán.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các bộ thu GPS mềm tại Việt Nam trong giai đoạn 2009-2012, bao gồm các tín hiệu GNSS trong điều kiện có và không có nhấp nháy tầng điện ly. Cỡ mẫu nghiên cứu gồm hàng nghìn mẫu tín hiệu được xử lý để tính toán các chỉ số S4 và σφ, đồng thời đánh giá kết quả định vị RTK.

Phương pháp phân tích bao gồm:

• Xử lý tín hiệu GNSS bằng bộ thu mềm SDR để tính toán các tham số nhấp nháy tầng điện ly.
• So sánh kết quả định vị RTK trong hai kịch bản: không có nhấp nháy và có nhấp nháy tầng điện ly, dựa trên các chỉ số độ chính xác vị trí, số lượng vệ tinh nhìn thấy và chất lượng tín hiệu.
• Sử dụng công cụ RTKLIB để xử lý dữ liệu RTK và đánh giá kết quả định vị.
• Phân tích thống kê các chỉ số S4, σφ và các tham số định vị như khoảng cách 3 chiều, vận tốc 3 chiều, số vệ tinh nhìn thấy.

Timeline nghiên cứu kéo dài trong khoảng 3 năm, từ thu thập dữ liệu, xử lý tín hiệu, phân tích kết quả đến hoàn thiện luận văn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của nhấp nháy tầng điện ly đến số lượng vệ tinh nhìn thấy: Trong điều kiện không có nhấp nháy tầng điện ly, số vệ tinh nhìn thấy trung bình là khoảng 8-10 vệ tinh với góc ngẩng > 10°. Khi có nhấp nháy tầng điện ly, số vệ tinh nhìn thấy giảm xuống còn khoảng 5-7 vệ tinh, đặc biệt khi góc ngẩng vệ tinh tăng lên 15° và 20°, số lượng vệ tinh giảm rõ rệt hơn.

2. Ảnh hưởng đến độ chính xác định vị RTK: Kết quả định vị RTK trong điều kiện không có nhấp nháy tầng điện ly đạt độ chính xác trung bình dưới 2 cm. Trong khi đó, khi có nhấp nháy tầng điện ly, sai số định vị tăng lên trung bình khoảng 10-15 cm, thậm chí có những thời điểm sai số vượt quá 20 cm do mất khóa tín hiệu và nhiễu pha sóng mang.

3. Chỉ số nhấp nháy S4 và σφ phản ánh rõ mức độ ảnh hưởng: Giá trị S4 trong các thời điểm có nhấp nháy mạnh đạt trên 0.6, trong khi giá trị σφ (Phi60) cũng tăng lên đáng kể, cho thấy sự biến động pha sóng mang lớn. Các chỉ số này tương quan chặt chẽ với sự giảm chất lượng tín hiệu và độ chính xác định vị.

4. Tác động theo mùa và chu kỳ hoạt động Mặt Trời: Nhấp nháy tầng điện ly xuất hiện nhiều vào các tháng phân điểm hàng năm (tháng 3-4 và 9-10), đồng thời gia tăng trong các năm hoạt động Mặt Trời mạnh (2011-2012) so với các năm hoạt động yếu (2009-2010).

Thảo luận kết quả

Nguyên nhân chính của sự giảm độ chính xác định vị RTK khi có nhấp nháy tầng điện ly là do tín hiệu GNSS bị biến đổi pha và biên độ, gây mất khóa tín hiệu và tăng sai số đo pha sóng mang. Kết quả này phù hợp với các nghiên cứu quốc tế về ảnh hưởng của tầng điện ly đến GNSS, đồng thời khẳng định tầm quan trọng của việc giám sát nhấp nháy tầng điện ly trong các ứng dụng định vị chính xác.

Biểu đồ phân bố số vệ tinh nhìn thấy và sai số định vị RTK theo thời gian có thể minh họa rõ ràng sự khác biệt giữa hai kịch bản có và không có nhấp nháy tầng điện ly. Bảng thống kê các chỉ số S4 và σφ cũng cho thấy mối tương quan chặt chẽ giữa mức độ nhấp nháy và sai số định vị.

Kết quả nghiên cứu góp phần làm rõ ảnh hưởng của tầng điện ly tại khu vực vĩ độ thấp như Việt Nam, đồng thời chứng minh hiệu quả của bộ thu mềm trong việc phát hiện và đánh giá hiện tượng nhấp nháy tầng điện ly, mở ra hướng phát triển các giải pháp định vị chính xác phù hợp với điều kiện địa phương.

Đề xuất và khuyến nghị

1. Phát triển và ứng dụng bộ thu mềm GNSS tại Việt Nam: Khuyến khích các tổ chức nghiên cứu và doanh nghiệp đầu tư phát triển bộ thu mềm để tăng khả năng giám sát và xử lý tín hiệu GNSS trong điều kiện tầng điện ly biến động, nhằm nâng cao độ chính xác định vị. Thời gian thực hiện: 1-2 năm.

2. Xây dựng hệ thống giám sát nhấp nháy tầng điện ly liên tục: Thiết lập mạng lưới trạm thu GNSS chuyên dụng tại các vùng trọng điểm để theo dõi chỉ số S4 và σφ, cung cấp dữ liệu cảnh báo sớm cho các ứng dụng định vị chính xác. Chủ thể thực hiện: Viện nghiên cứu, cơ quan quản lý nhà nước.

3. Tích hợp các thuật toán lọc và hiệu chỉnh sai số tầng điện ly trong phần mềm xử lý GNSS: Áp dụng các phương pháp xử lý tín hiệu nâng cao, như sử dụng dữ liệu đa tần và mô hình tầng điện ly động để giảm thiểu ảnh hưởng nhấp nháy. Thời gian thực hiện: 1-3 năm.

4. Đào tạo và nâng cao nhận thức cho người sử dụng GNSS trong các lĩnh vực trắc địa, giao thông và nông nghiệp: Tổ chức các khóa đào tạo về ảnh hưởng tầng điện ly và cách xử lý tín hiệu GNSS trong điều kiện nhấp nháy, giúp người dùng hiểu và ứng dụng hiệu quả công nghệ định vị chính xác. Chủ thể thực hiện: Trường đại học, trung tâm đào tạo chuyên ngành.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành Công nghệ Thông tin, Trắc địa - Bản đồ: Luận văn cung cấp kiến thức chuyên sâu về ảnh hưởng tầng điện ly và công nghệ bộ thu mềm, hỗ trợ phát triển các đề tài nghiên cứu liên quan đến GNSS.

2. Các kỹ sư và chuyên gia phát triển thiết bị GNSS: Thông tin về kiến trúc bộ thu mềm và phương pháp xử lý tín hiệu giúp cải tiến thiết bị, nâng cao độ chính xác và tính ổn định của sản phẩm.

3. Cơ quan quản lý và tổ chức giám sát môi trường không gian: Dữ liệu và phương pháp giám sát nhấp nháy tầng điện ly hỗ trợ xây dựng hệ thống cảnh báo và quản lý rủi ro liên quan đến tín hiệu vệ tinh.

4. Người dùng GNSS trong các lĩnh vực ứng dụng thực tiễn như giao thông, nông nghiệp, thủy lợi: Hiểu rõ ảnh hưởng của tầng điện ly giúp lựa chọn thiết bị và phương pháp xử lý phù hợp, đảm bảo hiệu quả công việc.

Câu hỏi thường gặp

1. Tầng điện ly là gì và tại sao nó ảnh hưởng đến GNSS?
   Tầng điện ly là lớp khí quyển chứa các hạt mang điện, làm biến đổi pha và biên độ tín hiệu GNSS khi truyền qua. Hiện tượng này gây ra sai số và mất tín hiệu, ảnh hưởng đến độ chính xác định vị.

2. Chỉ số S4 và σφ dùng để làm gì?
   S4 đo biên độ nhấp nháy tín hiệu, còn σφ đo biến thiên pha sóng mang. Hai chỉ số này giúp đánh giá mức độ nhấp nháy tầng điện ly và ảnh hưởng đến chất lượng tín hiệu GNSS.

3. Bộ thu mềm GNSS có ưu điểm gì so với bộ thu cứng?
   Bộ thu mềm linh hoạt, dễ nâng cấp, chi phí thấp và có thể xử lý tín hiệu đa hệ thống. Tuy nhiên, tốc độ xử lý chậm hơn bộ thu cứng và cần tối ưu thuật toán để đạt hiệu quả thời gian thực.

4. Phương pháp RTK giúp nâng cao độ chính xác định vị như thế nào?
   RTK sử dụng trạm tham chiếu để loại bỏ sai số chung, đặc biệt là sai số tầng điện ly và đối lưu, giúp đạt độ chính xác định vị đến cấp centimet.

5. Làm thế nào để giảm thiểu ảnh hưởng của nhấp nháy tầng điện ly trong thực tế?
   Có thể sử dụng bộ thu đa tần, áp dụng các thuật toán hiệu chỉnh sai số tầng điện ly, xây dựng hệ thống giám sát nhấp nháy và lựa chọn thời điểm hoạt động phù hợp dựa trên dữ liệu cảnh báo.

Kết luận

• Luận văn đã chứng minh tầng điện ly, đặc biệt hiện tượng nhấp nháy, là yếu tố quan trọng ảnh hưởng đến độ chính xác định vị GNSS tại Việt Nam.
• Bộ thu mềm GNSS là công cụ hiệu quả để phát hiện và đánh giá nhấp nháy tầng điện ly thông qua các chỉ số S4 và σφ.
• Kết quả định vị RTK bị giảm độ chính xác rõ rệt khi có nhấp nháy tầng điện ly, với sai số tăng từ dưới 2 cm lên đến trên 10 cm.
• Nghiên cứu cung cấp cơ sở khoa học cho việc phát triển hệ thống giám sát tầng điện ly và cải tiến công nghệ định vị chính xác tại khu vực vĩ độ thấp.
• Đề xuất các giải pháp ứng dụng bộ thu mềm, xây dựng mạng lưới giám sát và đào tạo người dùng để nâng cao hiệu quả sử dụng GNSS.

Tiếp theo, cần triển khai các dự án thực nghiệm mở rộng, phát triển thuật toán xử lý tín hiệu và xây dựng hệ thống cảnh báo nhấp nháy tầng điện ly nhằm ứng dụng rộng rãi trong các lĩnh vực định vị chính xác. Độc giả và các nhà nghiên cứu được khuyến khích tiếp cận và áp dụng kết quả nghiên cứu để nâng cao chất lượng định vị GNSS tại Việt Nam.

Trích đoạn nội dung tài liệu

Đặt vấn đề: trình bầy về lịch sử, công nghệ, nguồn gây lỗi định vị vệ tinh và mục tiêu của luận văn. • Chương 2 - Cơ sở lý thuyết: trình bầy về hệ thống định vị GPS: tín hiệu GPS,các thành phần của GPS, nguyên lý định vị GPS, kiến trúc bộ thu GPS và công nghệ bộ thu mềm SDR. • Chương 3 - Các tham số giám sát tầng điện ly: trình bầy về tầng điện ly, nhấp nháy tầng điện ly, ảnh hưởng của hiện tượng nhấp nháy tầng điện ly, một vài đặc điểm nhấp nháy tầng điện ly; tính các chỉ số nhấp nháy tầng điên ly S4, σφ; thử nghiệm tính toán và so sánh kết quả tính toán các chỉ số nhấp nháy tầng điện ly. • Chương 4 - Ảnh hưởng của tầng điện ly đến định vị chính xác: trình bầy về các chế độ định vị; công cụ RTKLIB; và đánh giá ảnh hưởng của tầng điện ly đến định vị chính xác RTK.

Sơ lược lịch sử xác định vị trí Lịch sử dẫn đường và xác định vị trí gắn liền với lịch sử dẫn thuyền thám hiểm trên biển trong nhiều thập kỉ trước khi các phương tiện bay trên không như máy bay và vũ trụ ra đời. Những hiểu biết về vị trí thường mang tính sống còn và có sức mạnh kinh tế trong xã hội Đầu thế kỉ 20, người ta đã phát minh ra một số hệ thống dẫn đường vô tuyến điện và sử dụng rộng rãi trong Chiến tranh thế giới thứ 2. Một số hệ thống dẫn đường vô tuyến trên mặt đất vẫn còn đến ngày nay. Một hạn chế của phương pháp sử dụng sóng vô tuyến điện được phát trên mặt đất là chỉ có hai lựa chọn: 1) hệ thống rất chính xác nhưng không bao phủ được vùng rộng lớn: Sóng vô tuyến tần số cao (sóng TV, vệ tinh…); 2) hệ thống bao phủ được một vùng rộng lớn nhưng lại không chính xác: Sóng vô tuyến tần số thấp (sóng đài phát thanh…).

Cách duy nhất bao phủ sóng chính xác trên toàn thế giới là đặt những trạm phát sóng vô tuyến điện cao tần trong không gian và phát sóng xuống Trái Đất. Đây là ý tưởng ban đầu của hệ thống định vị toàn cầu. Một số hệ thống định vị vệ tinh hiện nay Với sự phát triển của khoa học kỹ thuật, có nhiều sản phẩm kỹ thuật cao ứng dụng trong thực tế. Một trong những sản phẩm đó là máy định vị.

Các hệ thống dẫn đường toàn cầu sử dụng vệ tinh (GNSS) được phát triển mạnh mẽ. Cùng với sự thành công của hệ thống GPS (Global Positioning System) của Mỹ, quốc gia đi đầu trong nghiên cứu hệ thống định vị, đã và đang thúc đẩy sự ra đời của các hệ thống tương tự ở quy mô toàn cầu. Nhiều hệ thống định vị mới đã và đang được xây dựng có thể kể đến: • GPS [5]: hệ thống định vị vệ tinh của Hoa Kỳ, thành phần không gian gồm 30 vệ tinh (24 vệ tinh hoat đông, 6 vệ tinh dự phòng). Vệ tinh đầu tiên được phóng vào năm 1978, hệ thống hoàn chỉnh với vệ tinh số 24 được phóng vào năm 1994.

GPS đã trải qua nhiều thế hệ vệ tinh. • GLONASS: hệ thống định vị vệ tinh của Nga, bắt đầu xây dựng năm 1976. Với việc khởi động lại chương trình không gian của Nga, hệ thống tiếp tục được phát triển và nâng cấp. Kết thúc quá trình phục hồi và nâng cấp, tháng 2, 2016 hệ thống GLONASS với 24 vệ tinh có khả năng bao phủ toàn cầu.

• Beidu (Bắc Đẩu): hệ thống định vị vệ tinh của Trung Quốc. Theo kế hoạch hệ thống sẽ hoàn thành vào năm 2020, sau khi sở hữu 35 vệ tinh. Phổ tín hiệu của các hệ thống vệ tinh định vị Bên cạnh đó còn có nhiều hệ thống vệ tinh định vị cấp vùng (QZSS của Nhật, IRNSS của Ấn Độ,…) cung cấp dịch vụ cục bộ cũng như hỗ trợ các hệ thống lớn. Nguồn gây lỗi trong các hệ thống định vị sử dụng vệ tinh • Sai số quĩ đạo vệ tinh Vị trí của các vệ tinh coi như đã được xác định chính xác từ trước, và được tính làm mốc để xác định vị trí vật thể dưới mặt đất.

Tuy nhiên trong thực tế, khi vận hành sẽ có sự sai lệch giữa tọa độ vệ tinh tính toán theo lịch thiên văn - Ephemeris và tọa 4 độ thực tế của nó. Đây là nguyên nhân trực tiếp và cũng có ảnh hưởng rất lớn đến kết quả định vị. • Sai số đồng hồ vệ tinh Đồng hồ được sử dụng trong các vệ tinh là đồng hồ nguyên tử. Tuy nhiên, nó vẫn bị ảnh hưởng từ nhiễu và lỗi trượt thời gian.

Sóng điện từ truyền đi trong không gian xấp xỉ vận tốc ánh sáng nên chỉ cần một sai số cỡ ns sẽ gây ra sai số cm trên khoảng cách. Để giải quyết vấn đề này các đồng hồ vệ tinh sẽ được theo dõi liên tục từ các trạm mặt đất và được so sánh với đồng hồ trung tâm điều khiển. Sai số và độ trôi đồng hồ vệ tinh được kèm vào bản tin định vị do vệ tinh phát. • Sai số đồng hồ bộ thu Ảnh hưởng của đồng hồ bộ thu cũng tương tự như đồng hồ vệ tinh.

Tuy nhiên, bộ thu không thể trang bị đồng hồ nguyên tử do khối lượng lớn và giá thành rất cao và chịu ảnh hưởng mạnh bởi nhiệt độ. Nguồn gây lỗi trong quá trình truyền tín hiệu 5 • Sai số trong quá trình truyền tín hiệu Với các hệ thống truyền thông khác, nguồn gây sai số phổ biến là nhiễu, thường rất nhỏ so với tín hiệu hữu ích, nên việc xử lý không đặt ra phức tạp như trong hệ thống định vị vệ tinh. Việc các vệ tinh ở quá xa mặt đất ( lên đến 36.000 km) và tín hiệu phải vượt qua rất nhiều môi trường khác nhau, làm cho năng lượng và chất lượng tín hiệu truyền về bị suy hao đi rất nhiều. • Sai số tầng đối lưu Lớp thấp hơn của khí quyển chứa phần lớn hơi nước được gọi là tầng đối lưu gây ra trễ trên cả tín hiệu mã trải phổ lẫn tín hiệu sóng mang.

Các chất trong khí quyển hấp thụ năng lượng sóng điện từ có tần số xấp xỉ bằng tần số dao động của chúng khi sóng điện từ truyền qua nó, chính sự hấp thụ này làm cho sóng điện từ bị suy yếu và sinh ra nhiễu. Điều kiện thời tiết cũng là nhân tố ảnh hưởng đến chất lượng tín hiệu. Trong điều kiện có mưa, sóng điện từ không chỉ bị suy hao mà còn cộng thêm nhiễu sinh ra do các bức xa siêu cao của mưa, thêm vào đó nhiệt độ nước mưa cũng là nguồn gây nhiễu nhiệt. • Sai số tầng điện ly Lớp trên cùng của tầng khí quyển là tầng điện ly bao gồm các hạt mang điện gây ra hiện tượng chậm tín hiệu mã trải phổ và tín hiệu sóng mang.

Tác động của tầng điện ly đối với tín hiệu điện tử phụ thuộc vào tần số của nó. Tần số càng cao thì ảnh hưởng càng ít. Do đó ta có thể sử dụng hai tần số sóng mang khác nhau thu đồng thời để đo độ sai lệch giữa hai tín hiệu và từ đó có thể loại bỏ được ảnh hưởng của tầng điện ly. Bộ thu GPS hai tần có độ chính xác cao sử dụng cả hai tín hiệu L1 và L2 để loại bỏ ảnh hưởng của tần điện ly.

• Hiện tượng đa đường-Multipath Trong điều kiện lí tưởng, tín hiệu được truyền thẳng từ vệ tinh tới bộ thu. Tuy nhiên trong thực tế, ngoài tín hiệu chính là tín hiệu truyền thẳng, anten bộ thu còn nhận được nhiều tín hiệu phản xạ của tín hiệu chính qua mặt đất và các bề mặt các 6 vật thể xung quanh anten như như xe cộ, nhà cửa,… gây ra các hiện tượng như phản xạ, nhiễu xạ hay tán xạ. Hiện tượng đa đường dẫn tới suy giảm cường độ tín hiệu. • Sự giảm tín hiệu vệ tinh một cách cố ý – Selective Availability (SA) Là một sự suy giảm tín hiệu có chủ ý đã từng được áp đặt bởi Bộ Quốc phòng Mỹ.

SA dự định ngăn chặn kẻ thù quân sự từ việc sử dụng tín hiệu GPS có độ chính xác cao. Chính phủ Mỹ đã dừng SA vào tháng 5 năm 2000, cải thiện đáng kể tính chính xác của các máy thu GPS dân sự. Mục tiêu của luận văn Ngày nay, định vị chính xác đóng vai trò ngày càng quan trọng trong đời sống kinh tế xã hội trên toàn thế giới trong đó có Việt Nam. Như trình bầy ở trên, có nhiều yếu tố ảnh hưởng đến kết quả định vị vệ tinh.

Một trong những yếu tố ảnh hưởng lớn nhất đến độ tin cậy của dữ liệu định vị vệ tinh là tầng điện ly. Đối với các lĩnh vực đòi hỏi độ chính xác định vị cao như trắc địa bản đồ, việc loại bỏ được các nhiễu do tầng điện ly gây ra là hết sức quan trọng. Việt Nam nằm ở khu vực vĩ độ thấp, cận xích đạo, là khu vực tầng điện ly hoạt động mạnh. Việc nghiên cứu về ảnh hưởng tầng điện ly đến định vị vệ tinh phải dùng các bộ thu chuyên dụng, rất tốn kém.

Hiện Việt Nam chưa có nhiều nghiên cứu về ảnh hưởng của tầng điện ly đến định vị chính xác. Với công nghệ bộ thu mềm và sức mạnh tính toán ngày càng tăng, với giá thành ngày càng giảm của các bộ xử lý là tiền đề thuận lợi cho việc ứng dụng bộ thu mềm vào sử dụng vào các bài toán định vị từ đó dễ dàng nghiên cứu về ảnh hưởng của tầng điện ly. Mục tiêu của luận văn là sử dụng công nghệ bộ thu mềm tính các tham số nhấp nháy tầng điện ly. Trên cơ sở phát hiện có nhấp nháy tầng điện ly trong dữ liệu định vị, tiến hành các thử nghiệm kết quả định vị chính xác RTK khi có nhấp nháy tầng điện ly và so sánh kết quả với trường hợp không có nhấp nháy tầng điện ly.

Các phương pháp dẫn đường • Phương pháp dẫn đường bằng mục tiêu: dẫn đường và xác định vị trí bằng những mục tiêu nhìn thấy (đỉnh ngọn núi, hải đăng, cọc tiêu v.v…) • Phương pháp dẫn đường dự đoán: dựa vào vị trí xuất phát ban đầu, tốc độ di chuyển và hướng di chuyển để dự đoán vị trí của phương tiện. • Phương pháp dẫn đường thiên văn học: dựa vào việc quan sát các thiên thể đã biết trên bầu trời như Mặt Trời, Mặt Trăng và các vì sao, sử dụng sextant để đo độ cao và góc độ giữa các thiên thể, dùng đồng hồ (thời kế) để đo thời gian và dùng lịch thiên văn để tính toán vị trí.
