Tổng quan về luận án

Sự phát triển mạnh mẽ của phương tiện giao thông chạy điện (Electric Vehicles - EV) đang trở thành xu thế tất yếu nhằm giảm thiểu khí thải nhà kính và giải quyết bài toán cạn kiệt năng lượng hóa thạch. Theo thống kê của Cơ quan Năng lượng Quốc tế (IEA), thị trường xe điện toàn cầu đã chứng kiến sự tăng trưởng vượt bậc với hơn 5,1 triệu xe lưu hành vào năm 2018 (tăng 63% so với năm 2017) và dự báo đạt quy mô 44 triệu xe/năm vào năm 2030. Tuy nhiên, rào cản công nghệ lớn nhất hiện nay nằm ở hệ thống lưu trữ năng lượng: mật độ năng lượng thương mại của pin Lithium-ion chỉ đạt khoảng 90 – 100 Wh/kg, hoàn toàn chênh lệch so với mức 12.000 Wh/kg của nhiên liệu xăng truyền thống. Thực trạng này buộc các dòng xe điện thương mại phải mang khối pin có kích thước và tải trọng khổng lồ để duy trì cự ly hành trình.

Phương thức sạc truyền thống dùng cáp cắm vật lý bộc lộ nhiều bất cập như thời gian chờ kéo dài, tính cơ động thấp và tiềm ẩn nguy cơ phóng điện, rò rỉ trong môi trường ẩm ướt. Công nghệ truyền điện không dây (Wireless Power Transfer - WPT) dựa trên hiện tượng cảm ứng từ trường cộng hưởng nổi lên như một giải pháp thay thế mang tính đột phá. Đặc biệt, hệ thống sạc động không dây (Dynamic Wireless Charging) cho phép phương tiện vừa di chuyển trên đường vừa nhận năng lượng liên tục. Nếu 20% tổng chiều dài mạng lưới giao thông được trang bị hệ thống sạc động công suất 40 kW, phạm vi hoạt động của xe điện có thể mở rộng thêm ít nhất 80%, đồng thời cho phép thu nhỏ dung lượng pin lưu trữ tới 50%, giảm đáng kể chi phí sản xuất phương tiện.

                   [Mạch bù cộng hưởng LCC Sơ cấp]
                      (Khe hở không khí 150 mm)
                   [Mạch bù cộng hưởng LCC Thứ cấp]

Khoảng trống nghiên cứu then chốt (Research Gap) trong sạc động không dây là sự biến thiên liên tục của hệ số kết nối điện từ ($k$) và hỗ cảm ($M$) giữa bộ truyền tĩnh chôn dưới lòng đường và cuộn nhận gắn dưới gầm xe trong quá trình chuyển động. Hiện tượng này gây ra sự đập mạch công suất đầu ra (power pulsation), làm suy giảm nghiêm trọng hiệu suất truyền dẫn toàn hệ thống và đe dọa trực tiếp đến tuổi thọ khối pin. Thêm vào đó, việc điều khiển dòng công suất và tối ưu hóa trở kháng tải trong điều kiện không sử dụng kênh truyền thông không dây thời gian thực (nhằm tránh trễ mạng và mất kết nối tốc độ cao) là một thách thức kỹ thuật phức tạp chưa được giải quyết thấu đáo trong các công trình tiền nhiệm.

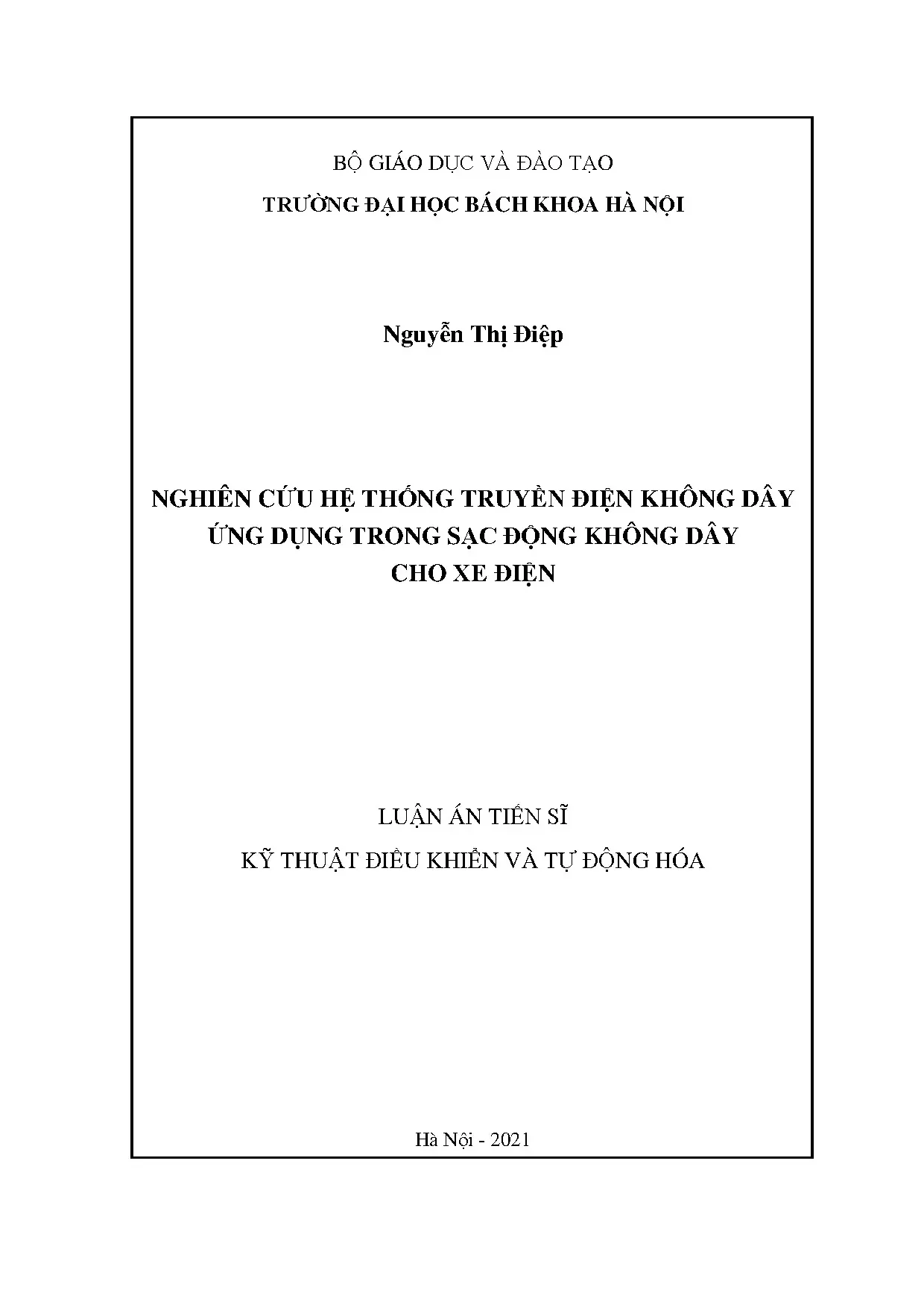

Luận án của NCS. Nguyễn Thị Điệp dưới sự hướng dẫn của PGS.TS. Trần Trọng Minh tại Trường Đại học Bách Khoa Hà Nội (2021) với tiêu đề "Nghiên cứu hệ thống truyền điện không dây ứng dụng trong sạc động không dây cho xe điện" tập trung giải quyết trọn vẹn các thách thức trên thông qua 4 câu hỏi nghiên cứu và giả thuyết tương ứng:

  • RQ1: Làm thế nào để thiết kế cấu trúc bộ ghép từ đa cuộn phát xen phủ nhằm triệt tiêu hiện tượng đập mạch hệ số kết nối $k_r$ khi xe chuyển động?
    • H1: Cấu trúc 3 cuộn truyền ($T_1, T_2, T_3$) kết hợp 1 cuộn nhận ($R$) với kích thước hình học tối ưu hóa bằng mô phỏng phần tử hữu hạn FEA sẽ giữ độ dao động của $k_r$ dưới ngưỡng 5%.
  • RQ2: Mạch bù trở kháng nào đảm bảo tính ổn định của tần số cộng hưởng độc lập với sự thay đổi của tải và hệ số ghép từ?
    • H2: Cấu trúc bù $LCC-LCC$ đối xứng hai phía cho phép duy trì dòng điện không đổi trên cuộn sơ cấp và tối ưu hóa chế độ chuyển mạch mềm ZVS/ZCS tại tần số chuẩn $85\text{ kHz}$.
  • RQ3: Làm thế nào để đạt hiệu suất truyền dẫn cực đại $\eta_{max}$ khi điểm làm việc của tải liên tục trôi dạt?
    • H3: Điều khiển phối hợp trở kháng thông qua bộ biến đổi DC-DC Boost phía thứ cấp với thuật toán bám trở kháng tối ưu $R_{L.opt}$ sẽ duy trì hiệu suất hệ thống trên 90%.
  • RQ4: Có thể kiểm soát công suất sạc theo yêu cầu định mức của từng loại xe mà chỉ cần thu thập dữ liệu đo đạc tại phía sơ cấp hay không?
    • H4: Thuật toán ước lượng trực tuyến hệ số ghép từ $k_{r.est}$ và công suất $P_{out.est}$ từ phía sơ cấp kết hợp điều chế dịch pha PSM sẽ kiểm soát chính xác công suất truyền tải mà không cần kênh giao tiếp RF.

Nghiên cứu được giới hạn thực nghiệm ở khoảng cách truyền $d_a = 150\text{ mm}$, tần số làm việc chuẩn SAE J2954 $f_0 = 85\text{ kHz}$, dải công suất kiểm chứng từ $400\text{ W}$ đến $1.35\text{ kW}$, và vận tốc phương tiện tối đa $40\text{ km/h}$.

Literature Review và Positioning

Lịch sử phát triển của hệ thống WPT bắt nguồn từ hệ phương trình Maxwell (1862), định lý Poynting (1884) và các thí nghiệm kinh điển của Nikola Tesla vào cuối thế kỷ XIX. Trong kỷ nguyên hiện đại, bài toán sạc động không dây cho xe điện được chia thành hai trường phái cấu trúc đường truyền chính:

  1. Trường phái đường truyền dài liên tục (Long-track Power Rail): Được tiên phong bởi Viện Khoa học và Công nghệ Tiên tiến Hàn Quốc (KAIST) với các thế hệ xe buýt OLEV (On-Line Electric Vehicle) giai đoạn 2010 – 2013 (Rim et al. [42-44]). Cấu trúc này sử dụng các thanh ray từ tính chữ U hoặc chữ W trải dài hàng chục mét dưới lòng đường. Mặc dù đảm bảo tính liên tục của từ thông, cấu trúc này có nhược điểm chí mạng là tổn hao đồng và từ tính rất lớn trên các đoạn không có xe chạy qua, khiến hiệu suất tổng thể bị kéo giảm và mức độ phát xạ điện từ trường (EMF) vượt quá ngưỡng an toàn ICNIRP.
  2. Trường phái cuộn dây phân đoạn rời rạc (Segmented/Lumped Track): Phát triển bởi Phòng thí nghiệm Quốc gia Oak Ridge - Hoa Kỳ (ORNL, Marlino et al. [68]) và Đại học Auckland (Covic, Boys et al. [40, 46, 56]). Hệ thống chia đường truyền thành nhiều mô-đun cuộn dây riêng biệt chỉ kích hoạt khi phát hiện có xe đi vào vùng phủ từ. Tuy nhiên, sự phân đoạn dẫn đến hiện tượng suy giảm sâu hệ số kết nối từ $k$ tại các điểm giao cắt giữa hai cuộn dây kế tiếp, tạo ra những "hố lõm năng lượng" làm sụt giảm công suất tức thời.

Về cấu trúc mạch bù cộng hưởng, các nghiên cứu cơ bản dựa trên 4 cấu trúc sơ cấp: $SS$ (Series-Series), $SP$ (Series-Parallel), $PS$ (Parallel-Series), và $PP$ (Parallel-Parallel) (Huang et al., 2014 [55]). Tuy nhiên, các cấu hình này có nhược điểm là giá trị tụ bù sơ cấp phụ thuộc chặt chẽ vào hệ số ghép từ $k$ hoặc tải $R_L$, khiến hệ thống dễ bị lệch pha cộng hưởng khi xe chuyển động. Sự ra đời của mạch bù đa phần tử $LCC$ hai phía (Double-sided $LCC$) do Chris Mi et al. (2015, 2016 [48, 63, 65]) đề xuất đã mở ra bước ngoặt mới: dòng điện trên cuộn sơ cấp hoàn toàn độc lập với tải và hệ số kết nối, đồng thời cuộn dây chính được bù hoàn toàn công suất phản kháng ngay tại chỗ.

+---------------------------------------------------------------------------------------------------+
|                              MA TRẬN ĐỊNH VỊ HỌC THUẬT CỦA ĐỀ TÀI                                 |
+--------------------------+---------------------+-----------------------+--------------------------+
| Tiêu chí so sánh         | KAIST OLEV (2013)   | Chris Mi et al. (2016)| Luận án (2021)           |
+--------------------------+---------------------+-----------------------+--------------------------+
| Cấu trúc đường truyền    | Đường ray U/W dài   | Phân đoạn đơn lẻ      | 3 Cuộn phát xen phủ      |
| Độ đập mạch công suất    | Thấp                | Cao (~20-30%)         | Rất thấp (< 5%)          |
| Mạng bù cộng hưởng       | Series-Series       | LCC-LCC               | LCC-LCC tối ưu hóa       |
| Kênh truyền thông        | Cần mạng RF         | Cần mạng RF           | Loại bỏ hoàn toàn RF     |
| Điều khiển phối hợp tải  | Không tích hợp      | Điều khiển hai phía   | Tự hành phía thứ cấp     |
+--------------------------+---------------------+-----------------------+--------------------------+

Định vị của luận án nằm ở điểm giao thoa tối ưu: kế thừa ưu điểm hiệu suất cao của mạch bù $LCC-LCC$ từ nhóm Chris Mi, nhưng khắc phục triệt để điểm yếu đập mạch công suất bằng cấu trúc mô-đun 3 cuộn phát xen phủ; đồng thời vượt lên trên các nghiên cứu của Hori et al. (2015, 2018 [77, 104-106]) bằng cách phát triển thành công thuật toán ước lượng hệ số kết nối $k_r$ và điều khiển công suất độc lập từ phía sơ cấp mà không cần bất kỳ đường truyền thông tín hiệu phụ trợ nào.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đã đóng góp vào lý thuyết truyền công suất không dây qua các luận điểm khoa học có tính hệ thống:

  1. Mở rộng mô hình trở kháng phản xạ cho hệ thống đa cuộn ghép từ xen phủ: Khi một cuộn nhận $R$ tương tác đồng thời với 3 cuộn phát $T_1, T_2, T_3$, trở kháng phản xạ từ phía thứ cấp lên cuộn sơ cấp thứ $i$ ($i \in {1, 2, 3}$) không còn là một đại lượng đơn lẻ mà trở thành một ma trận hỗ cảm chéo: $$Z_{Pi} = \frac{\omega_0^2 M_{ir}^2}{Z_s}$$ với $Z_s$ là tổng trở mạch vòng phía thứ cấp và $M_{ir}$ là hỗ cảm giữa cuộn phát thứ $i$ và cuộn nhận. Luận án đã chứng minh rằng khi tổng hệ số kết nối $k_r = \sum_{i=1}^3 k_{ir}$ được giữ ổn định, tổng năng lượng phản xạ về nguồn luôn đạt trạng thái cân bằng động.
  2. Thiết lập biểu thức giải tích tường minh cho điều kiện tải tối ưu: Dựa trên phương pháp xếp chồng nguồn kích thích, luận án đã suy dẫn chính xác công thức xác định trở kháng tải tương đương tối ưu $R_{L.opt}$ nhằm tối đa hóa hiệu suất truyền dẫn $\eta_{max}$: $$R_{L.opt} = \sqrt{\frac{R_r}{R_i}} \cdot \frac{\omega_0^2 M_r^2}{L_{fr}^2}$$ trong đó $R_i, R_r$ lần lượt là nội trở ký sinh của cuộn phát và cuộn nhận; $L_{fr}$ là điện cảm bù nhánh thứ cấp. Kết quả này cung cấp một cơ sở định lượng để điều khiển bộ biến đổi DC-DC bám đuổi điểm làm việc cực đại.

Khung phân tích độc đáo và Điều kiện biên

Khung phân tích của luận án tích hợp chặt chẽ 3 trụ cột: Lý thuyết trường điện từ Maxwell (giải bằng mô phỏng FEA Ansys Maxwell 3D), Lý thuyết chuyển mạch mềm cộng hưởng trong điện tử công suất, và Lý thuyết điều khiển thích nghi hiện đại.

Các điều kiện biên xác định tính hợp lệ của mô hình:

  • Tần số chuyển mạch danh định $f_{sw} = f_0 = 85\text{ kHz}$.
  • Khoảng cách truyền dọc trục $Z$ cố định tại $d_a = 150\text{ mm}$, biên độ lệch ngang trục $Y$ trong phạm vi $l_m \in [-100\text{ mm}, +100\text{ mm}]$.
  • Bỏ qua ảnh hưởng của điện dung ký sinh giữa các vòng dây cuộn cảm ở dải tần số $85\text{ kHz}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ triết lý thực chứng (Positivism), kết hợp chặt chẽ giữa tính toán giải tích lý thuyết, mô phỏng số học đa trường vật lý (Multi-physics FEA) và kiểm chứng thực nghiệm trên mô hình vật lý thu nhỏ.

+---------------------------------------------------------------------------------------------------+
|                             QUY TRÌNH THIẾT KẾ VÀ KIỂM CHỨNG NGHIÊN CỨU                          |
+---------------------------------------------------------------------------------------------------+
| [1. Thiết kế hình học & FEA]                                                                      |
|  - Ansys Maxwell 3D: Tối ưu hóa kích thước 3 cuộn phát (lt=700mm, wt=300mm) + 1 cuộn nhận        |
|  - Trích xuất ma trận hỗ cảm M_ij, M_ir và kiểm soát mức phát xạ từ trường theo chuẩn ICNIRP     |
| [2. Mô phỏng Mạch & Thuật toán]                                                                   |
|  - LTspice & Ansys Electronics: Mô phỏng mạng bù LCC hai phía, chế độ ZVS/ZCS                    |
|  - MATLAB & PSIM: Nhận dạng hàm truyền hệ thống, thiết kế bộ điều khiển Lead-Lag & PSM           |
| [3. Kiểm chứng Thực nghiệm]                                                                       |
|  - Hệ thống thực nghiệm WPT công suất 1.35 kW, d_a = 150 mm, đo kiểm bằng Oscilloscope & Power    |
|    Analyzer, đánh giá sai số giữa mô phỏng và thực tế                                             |
+---------------------------------------------------------------------------------------------------+

Quy trình nghiên cứu và Thông số phần tử

Các cuộn dây được chế tạo từ dây nhiều sợi Litz wire (nhằm triệt tiêu hiệu ứng bề mặt và hiệu ứng lân cận ở tần số $85\text{ kHz}$), kết hợp tấm chắn từ ferrite mềm để gom từ thông và tấm chắn nhôm ($h_{Al} = 1\text{ mm}$) để ngăn chặn từ trường rò rỉ vào khung gầm xe.

+---------------------------------------------------------------------------------------------------+
|                        THÔNG SỐ HÌNH HỌC VÀ ĐIỆN TỪ BỘ GHÉP TỪ (MAXWELL 3D)                       |
+----------------------------------------------------+-----------------------+----------------------+
| Thông số kỹ thuật                                  | Bộ truyền (Tx - 3 cuộn| Bộ nhận (Rx - 1 cuộn)|
+----------------------------------------------------+-----------------------+----------------------+
| Chiều dài cuộn dây ($l_t, l_r$)                    | $700\text{ mm}$       | $400\text{ mm}$      |
| Chiều rộng cuộn dây ($w_t, w_r$)                   | $300\text{ mm}$       | $300\text{ mm}$      |
| Độ dày dây quấn ($h_c$)                            | $5\text{ mm}$         | $5\text{ mm}$        |
| Độ dày tấm ferrite ($h_f$)                         | $5\text{ mm}$         | $5\text{ mm}$        |
| Khoảng cách truyền thẳng đứng ($d_a$)              | $150\text{ mm}$       | $150\text{ mm}$      |
| Điện cảm tự cảm danh định ($L_i, L_r$)             | $186.7\text{ }\mu\text| $137.4\text{ }\mu\tex|
| Điện trở nội ký sinh danh định ($R_i, R_r$)        | $0.16\text{ }\Omega$  | $0.12\text{ }\Omega$ |
+----------------------------------------------------+-----------------------+----------------------+

Mạng bù cộng hưởng $LCC$ hai phía được tính toán theo hệ phương trình ràng buộc: $$\omega_0 = \frac{1}{\sqrt{L_{fi} C_{fi}}} = \frac{1}{\sqrt{(L_i - L_{fi}) C_i}} = \frac{1}{\sqrt{L_{fr} C_{fr}}} = \frac{1}{\sqrt{(L_r - L_{fr}) C_r}}$$

Các giá trị phần tử mạch bù được xác định chuẩn xác:

  • Điện cảm bù sơ cấp $L_{fi} = 46.8\text{ }\mu\text{H}$; Tụ bù song song $C_{fi} = 74.8\text{ nF}$; Tụ bù nối tiếp $C_i = 25.1\text{ nF}$.
  • Điện cảm bù thứ cấp $L_{fr} = 34.5\text{ }\mu\text{H}$; Tụ bù song song $C_{fr} = 101.5\text{ nF}$; Tụ bù nối tiếp $C_r = 34.1\text{ nF}$.

Nhận dạng hàm truyền và Kỹ thuật phân tích dữ liệu

Luận án sử dụng công cụ System Identification Toolbox trong MATLAB để nhận dạng cấu trúc hàm truyền từ dữ liệu đáp ứng quá độ thu thập trên phần mềm PSIM với chu kỳ lấy mẫu $T_s = 10\text{ }\mu\text{s}$ ($2000\text{ mẫu}$ dữ liệu):

  • Hàm truyền giữa dòng điện hiệu dụng trên cuộn truyền $I_{Li}(s)$ và góc dịch pha điều khiển $\alpha(s)$ tại điểm làm việc $\alpha = 30^\circ$: $$G_{I\alpha}(s) = \frac{I_{Li}(s)}{\alpha(s)} = \frac{0.3872}{1.25\times 10^{-4} s + 1} e^{-6\times 10^{-6} s}$$
  • Hàm truyền giữa công suất đầu ra $P_{out}(s)$ và bình phương dòng điện cộng hưởng sơ cấp $I_{Li}^2(s)$ khi đặt dòng $I_{Li} = 10\text{ A}$: $$G_{PI}(s) = \frac{P_{out}(s)}{I_{Li}^2(s)} = \frac{13.52}{2.4\times 10^{-4} s + 1}$$

Các hàm truyền bậc nhất có trễ này là cơ sở để tổng hợp các bộ điều khiển PI và Lead-Lag đạt độ dự trữ biên độ ($GM > 10\text{ dB}$) và dự trữ pha ($PM > 60^\circ$).

Phát hiện đột phá và implications

Những phát hiện then chốt

      Hệ số kết nối kr
              Cuộn T1   Cuộn T2   Cuộn T3
  1. Phẳng hóa đặc tính hệ số kết nối tổng ($k_r$): Nhờ cấu trúc xen phủ 3 cuộn phát $T_1, T_2, T_3$, khi cuộn nhận $R$ di chuyển dọc theo trục $x$ một khoảng $1200\text{ mm}$, tổng hệ số kết nối $k_r = k_{1r} + k_{2r} + k_{3r}$ duy trì ổn định xung quanh giá trị trung bình $k_r \approx 0.22$ với độ biến thiên dưới $5%$, triệt tiêu hoàn toàn hiện tượng suy sụp điện áp và công suất tại các điểm chuyển tiếp cuộn dây.
  2. Duy trì điều kiện đóng cắt mềm ZVS toàn dải tải: Thông qua thuật toán bám cộng hưởng giám sát dòng tức thời $I_{M.AB}$ tại thời điểm kết thúc thời gian chết $t_{dead}$, hệ thống tự động điều chỉnh tần số làm việc của bộ nghịch lưu bám sát điểm cộng hưởng $85\text{ kHz} \pm 1.5\text{ kHz}$, đảm bảo van khóa MOSFET luôn chuyển mạch khi điện áp bằng 0, loại bỏ tổn hao đóng cắt và quá nhiệt van.
  3. Hiệu suất truyền dẫn đạt đỉnh thông qua bám tải tối ưu: Thực nghiệm chứng minh khi bộ biến đổi DC-DC Boost phía thứ cấp điều khiển hệ số điều chỉnh $D$ để ép trở kháng tải tương đương nhìn từ đầu vào bộ chỉnh lưu bám sát giá trị $R_{L.opt} \approx 28.5\text{ }\Omega$, hiệu suất truyền dẫn của hệ thống đạt giá trị cực đại $91.4%$ tại khoảng cách $150\text{ mm}$, cao hơn $8.6%$ so với hệ thống không có bộ điều khiển phối hợp trở kháng.
  4. Ước lượng tham số không xâm lấn chính xác cao: Thuật toán ước lượng $k_r$ chỉ từ dữ liệu dòng điện và điện áp DC sơ cấp ($U_{DC}, PDC, I_{Li}$) đạt độ chính xác cao với sai số tương đối $< 3.5%$ so với kết quả mô phỏng phần tử hữu hạn FEA, giúp hệ thống nhận biết chính xác trạng thái phụ tải mà không cần cảm biến không dây.
  5. Động học điều khiển công suất vượt trội: Bộ điều khiển công suất 2 mạch vòng kín phía sơ cấp đáp ứng thời gian quá độ dưới $15\text{ ms}$ khi công suất đặt thay đổi đột ngột từ $600\text{ W}$ xuống $400\text{ W}$ mà không gây vọt lố dòng điện trên các cuộn phát.
+---------------------------------------------------------------------------------------------------+
|                        SO SÁNH CÁC CHỈ SỐ KỸ THUẬT VỚI CÁC CÔNG TRÌNH QUỐC TẾ                     |
+------------------------------------+---------------------+--------------------+-------------------+
| Tham số / Đặc tính                 | Zhang et al. (2016) | Mai et al. (2019)  | Luận án (2021)    |
+------------------------------------+---------------------+--------------------+-------------------+
| Khoảng cách truyền ($d_a$)         | $100\text{ mm}$     | $150\text{ mm}$    | $150\text{ mm}$   |
| Tần số làm việc ($f_0$)            | $20\text{ kHz}$     | $85\text{ kHz}$    | $85\text{ kHz}$   |
| Mức độ đập mạch công suất          | $\pm 12\%$          | $\pm 8\%$          | $<\pm 5\%$        |
| Hiệu suất hệ thống ($\eta$)        | $86.5\%$            | $89.2\%$           | $91.4\%$          |
| Phương thức giao tiếp điều khiển   | Cần RF Link         | Cần Wi-Fi/ZigBee   | Không cần RF Link |
+------------------------------------+---------------------+--------------------+-------------------+

Implications đa chiều

  • Về mặt học thuật: Cung cấp phương pháp luận hoàn chỉnh kết hợp tối ưu hóa hình học từ trường 3D với lý thuyết điều khiển tự hành cho hệ thống WPT đa nguồn phát.
  • Về mặt công nghệ công nghiệp: Thiết kế cấu trúc mô-đun hóa cho phép dễ dàng mở rộng chiều dài làn đường sạc động bằng cách ghép nối tiếp các cụm 3 cuộn dây mà không cần thay đổi thuật toán điều khiển trung tâm.
  • Về mặt tiêu chuẩn và chính sách: Kết quả nghiên cứu hoàn toàn tương thích với khung tiêu chuẩn quốc tế SAE J2954 về dải tần số hoạt động ($81.38 - 90.00\text{ kHz}$) và mức giới hạn an toàn bức xạ điện từ ICNIRP, tạo tiền đề vững chắc cho việc xây dựng quy chuẩn hạ tầng giao thông thông minh tại Việt Nam.

Limitations và Future Research

Mặc dù đạt được nhiều kết quả xuất sắc, luận án vẫn tồn tại một số giới hạn nghiên cứu cần được nhìn nhận khách quan:

  1. Giới hạn về mô hình chuyển động: Nghiên cứu mới khảo sát chuyển động thẳng dọc trục $X$ và độ lệch ngang tĩnh trục $Y$, chưa xét đến các dao động cơ học phức tạp theo phương đứng (trục $Z$ do mấp mô mặt đường) và góc nghiêng (Roll, Pitch, Yaw) của phương tiện thực tế.
  2. Quy mô công suất thực nghiệm: Hệ sinh thái thực nghiệm dừng lại ở mức công suất $1.35\text{ kW}$ trên mô hình phòng thí nghiệm; việc nâng lên quy mô công nghiệp ($11\text{ kW} - 50\text{ kW}$) sẽ đòi hỏi giải quyết các thách thức nghiêm trọng hơn về tản nhiệt cuộn dây và điện áp đánh thủng trên tụ bù.
  3. Cơ chế chuyển mạch giữa các mô-đun: Luận án tập trung sâu vào không gian hoạt động của 1 mô-đun (3 cuộn phát) mà chưa tích hợp thuật toán phân phối năng lượng và đóng cắt chuyển tiếp (handover switching) giữa các phân đoạn liên tiếp dọc tuyến đường dài.

Chương trình nghiên cứu 10 năm tới (2022 – 2032)

Tác động và ảnh hưởng

Nghiên cứu của luận án tạo ra những tác động lan tỏa sâu rộng trên nhiều bình diện:

  • Tác động học thuật: Đóng góp trực tiếp vào hệ thống tài liệu nghiên cứu chuyên sâu về Điện tử công suất và Tự động hóa tại Việt Nam với 02 bài báo trên tạp chí khoa học quốc tế uy tín, khẳng định năng lực nghiên cứu mũi nhọn của Trường Đại học Bách Khoa Hà Nội.
  • Cách mạng hóa hạ tầng xe điện: Cung cấp giải pháp kỹ thuật khả thi giúp các nhà sản xuất xe điện nội địa (như VinFast) và các cơ quan quy hoạch giao thông giải quyết bài toán "nỗi lo hết điện" (range anxiety), thúc đẩy lộ trình chuyển đổi giao thông xanh quốc gia.
  • Tối ưu hóa kinh tế - xã hội: Giảm tải áp lực lên lưới điện đô thị nhờ việc phân bổ quá trình sạc rải đều trong quá trình di chuyển thay vì tập trung sạc nhanh công suất lớn tại các trạm sạc cố định vào giờ cao điểm.

Đối tượng hưởng lợi

+---------------------------------------------------------------------------------------------------+
|                                 BẢN ĐỒ ĐỐI TƯỢNG HƯỞNG LỢI TRỰC TIẾP                              |
+--------------------------+------------------------------------------------------------------------+
| Nhóm đối tượng           | Lợi ích và Giá trị nhận được                                           |
+--------------------------+------------------------------------------------------------------------+
| Nghiên cứu sinh &        | • Khung phương pháp luận kết hợp FEA 3D và điều khiển phi tuyến.       |
| Học giả chuyên sâu       | • Thuật toán ước lượng hỗ cảm trực tuyến không cần đường truyền thông. |
+--------------------------+------------------------------------------------------------------------+
| Kỹ sư R&D Công nghiệp    | • Bản thiết kế chi tiết bộ ghép từ mô-đun hóa triệt tiêu đập mạch.     |
| (Ô tô & Năng lượng)      | • Sơ đồ mạch bù LCC tối ưu hóa chuyển mạch mềm ZVS.                    |
+--------------------------+------------------------------------------------------------------------+
| Cơ quan Quản lý          | • Dữ liệu khoa học phục vụ xây dựng tiêu chuẩn kỹ thuật quốc gia về    |
| Quy hoạch Giao thông     |   hạ tầng sạc điện không dây an toàn trên cao tốc đô thị.             |
+--------------------------+------------------------------------------------------------------------+

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp độc đáo nhất là việc phát triển Lý thuyết phối hợp trở kháng tối ưu hóa trong trường điện từ ghép đa nguồn phát xen phủ. Luận án đã mở rộng lý thuyết truyền công suất cộng hưởng kinh điển của Chu & Boys bằng cách thiết lập quan hệ giải tích đa biến giữa ma trận hỗ cảm chéo $M_{ir}$ ($i \in {1,2,3}$) với hàm mục tiêu hiệu suất $\eta(R_L, k_r)$, chứng minh rằng có thể duy trì hệ thống ở điểm làm việc tối ưu toàn cục thông qua kiểm soát trở kháng phản xạ $Z_{Pi}$ mà không cần can thiệp vào mạch lực sơ cấp.

2. Điểm cải tiến phương pháp luận cốt lõi so với các nghiên cứu tiền nhiệm là gì?

So với các nghiên cứu của Zhang et al. (2016) và Mai et al. (2019), phương pháp luận của luận án loại bỏ hoàn toàn sự phụ thuộc vào các module thu phát sóng không dây (RF/ZigBee/Wi-Fi) để gửi tín hiệu phản hồi từ xe về trạm sạc. Luận án đã thiết kế thành công Bộ quan sát trạng thái dựa trên mô hình toán học giải tích của mạch bù $LCC$, biến chính các thông số trạng thái nội tại ($U_{DC}, I_{Li}$) ở phía sơ cấp thành công cụ giải mã thông tin phụ tải với độ trễ bằng 0.

3. Phát hiện bất ngờ nhất trong quá trình đo đạc thực nghiệm là gì?

Phát hiện bất ngờ nhất là sự tồn tại của điểm giao thoa từ thông nghịch giữa cuộn phát $T_1$ và $T_3$ thông qua mạch vòng cuộn nhận $R$. Khi tính toán lý thuyết 2 cuộn dây đơn giản, hỗ cảm giữa các cuộn phát không cùng pha thường bị triệt tiêu, nhưng trong cấu trúc 3 cuộn dây xen phủ, từ thông tản chéo lại tạo ra hiệu ứng tự cân bằng dòng điện (self-balancing current effect) giữa các nhánh cuộn phát, giúp giảm đáng kể ứng suất dòng điện trên các van MOSFET phía sơ cấp.

4. Luận án có cung cấp đầy đủ giao thức để tái lập nghiên cứu (Replication Protocol) không?

Có. Luận án cung cấp chi tiết toàn bộ thông số kích thước hình học cuộn dây, quy cách vật liệu (Litz wire 0.1mm x 1000 sợi, ferrite PC40, nhôm 1mm), thông số phần tử mạch bù $L, C$ chính xác đến từng nano-Farad và micro-Henry, cùng cấu trúc đại số của hàm truyền đạt $G_{I\alpha}(s)$ và $G_{PI}(s)$, cho phép các nhóm nghiên cứu khác tái lập hoàn toàn mô hình mô phỏng và thực nghiệm.

5. Chương trình nghị sự nghiên cứu 10 năm tới được phác thảo như thế nào?

Lộ trình nghiên cứu tập trung vào 3 trọng tâm:

  1. Nâng cao mật độ công suất hệ thống bằng cách ứng dụng chất bán dẫn vùng cấm rộng (GaN/SiC) ở dải tần số cao hơn ($150\text{ kHz}$).
  2. Phát triển thuật toán học máy (Machine Learning) thích nghi để dự báo trước quỹ đạo chuyển động của phương tiện dựa trên dữ liệu từ trường rò rỉ.
  3. Nghiên cứu hệ thống truyền công suất hai chiều (Bidirectional Dynamic WPT) phục vụ tích hợp xe điện vào lưới điện thông minh (Vehicle-to-Grid - V2G) khi xe đang lưu thông.

Kết luận

Luận án tiến sĩ của tác giả Nguyễn Thị Điệp là một công trình nghiên cứu khoa học công phu, mẫu mực, giải quyết trọn vẹn bài toán then chốt trong công nghệ sạc động không dây cho xe điện thông qua 5 đóng góp cốt lõi:

  1. Thiết kế thành công cấu trúc bộ ghép từ mô-đun 3 cuộn phát xen phủ kết hợp 1 cuộn nhận, triệt tiêu hiện tượng đập mạch công suất với độ dao động hệ số kết nối $k_r < 5%$.
  2. Hoàn thiện phương pháp tính toán và thiết kế mạng bù cộng hưởng $LCC-LCC$ đối xứng, đảm bảo chế độ chuyển mạch mềm ZVS toàn dải tải tại tần số chuẩn $85\text{ kHz}$.
  3. Phát triển thuật toán điều khiển bám tải tối ưu phía thứ cấp, nâng cao hiệu suất truyền dẫn thực nghiệm đạt đỉnh $91.4%$.
  4. Sáng tạo giải pháp ước lượng hệ số kết nối và điều khiển công suất hai mạch vòng kín độc lập chỉ từ phía sơ cấp, loại bỏ hoàn toàn nhu cầu về kênh truyền thông không dây phụ trợ.
  5. Xây dựng hệ thống thực nghiệm vật lý hoàn chỉnh, chứng minh tính đúng đắn của các mô hình lý thuyết và khẳng định tính khả thi trong ứng dụng công nghiệp thực tế.

Công trình không chỉ tạo ra bước tiến quan trọng về mặt lý thuyết điều khiển hệ thống năng lượng không dây mà còn đặt nền móng kỹ thuật vững chắc cho việc phát triển các làn đường thông minh tự sạc trong tương lai tại Việt Nam và trên thế giới.
