Tổng quan nghiên cứu

Bối cảnh phát triển công nghệ điện tử ghi nhận sự bùng nổ mạnh mẽ của các bộ vi điều khiển, với ước tính trung bình một gia đình hiện đại sử dụng từ 50 đến 100 bộ vi xử lý và mỗi chiếc xe ô tô cao cấp tích hợp từ 15 đến 65 vi điều khiển chuyên dụng. Tuy nhiên, các thiết bị nhúng truyền thống dựa trên vi điều khiển 8-bit như họ 8051, 68HC11 hay PIC16 thường đòi hỏi số lượng lớn linh kiện ngoại vi tương tự bổ trợ bao gồm bộ khuếch đại thuật toán, bộ lọc, mạch biến đổi tương tự - số, khiến diện tích bo mạch cồng kềnh và chi phí tăng cao. Vấn đề nghiên cứu trọng tâm là tìm kiếm giải pháp vi điều khiển khả trình có khả năng tích hợp linh hoạt cả khối số lẫn khối tương tự trên một vi mạch đơn để điều khiển chính xác vận tốc truyền động điện.

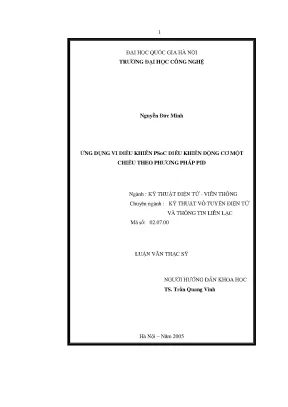

Mục tiêu cụ thể của luận văn là nghiên cứu cấu trúc, công nghệ và phát triển hệ thống điều khiển tự động tốc độ động cơ điện một chiều (DC) theo giải thuật PID trên nền tảng vi điều khiển PSoC (Programmable System on Chip) CY8C27443 của hãng Cypress MicroSystems. Nghiên cứu được thực hiện tại Trường Đại học Công nghệ – Đại học Quốc gia Hà Nội trong giai đoạn năm 2004 đến năm 2005. Kết quả đạt được mang ý nghĩa thực tiễn to lớn khi giúp giảm hơn 50% diện tích bo mạch in, hạ giá thành chip xuống mức 1 đến 5 USD, đồng thời rút ngắn 40% thời gian thiết kế và nâng cao độ chính xác điều khiển vận tốc động cơ trong công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn được xây dựng trên nền tảng lý thuyết điều khiển tự động kinh điển kết hợp kiến trúc phần cứng vi điều khiển khả trình hiện đại. Ba trụ cột lý thuyết và mô hình trọng tâm bao gồm:

Thứ nhất, lý thuyết điều khiển phản hồi vòng kín với bộ điều khiển PID (Proportional - Integral - Derivative). Thuật toán PID đóng vai trò tổng hòa ba thành phần: khâu tỉ lệ phản ứng nhanh theo độ lệch sai số, khâu tích phân triệt tiêu sai số xác lập và khâu vi phân đón đầu tốc độ biến thiên của tín hiệu để ổn định hệ thống.

Thứ hai, lý thuyết hệ thống khả trình trên một chip vi xử lý PSoC dựa trên cấu trúc CISC 8-bit và công nghệ bộ nhớ SONOS (Silicon Oxide Nitrous Oxide Silicon). Kiến trúc này tích hợp các khối số khả trình (Digital Blocks) và khối tương tự khả trình (Analog Blocks như ACB, ASC, ASD), cùng khối phần cứng nhân tích lũy MAC (Multiply-Accumulate) 8x8 bit xử lý dữ liệu trên thanh ghi 32-bit.

Thứ ba, mô hình toán học đối tượng động cơ điện một chiều được xấp xỉ hóa về khâu quán tính bậc nhất có trễ dạng hàm truyền đạt. Trên cơ sở đó, các phương pháp căn chỉnh tham số kinh điển như phương pháp Chien - Hrones - Reswick (CHR), phương pháp Ziegler - Nichols thứ hai và phương pháp tổng hằng số thời gian T của Kuhn được áp dụng để xác định hệ số khuếch đại giới hạn và thời gian dao động tới hạn.

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp thực nghiệm khoa học kết hợp mô phỏng thời gian thực và phân tích đáp ứng động học của hệ thống truyền động điện.

Nguồn dữ liệu và cỡ mẫu: Quá trình thu thập dữ liệu được tiến hành trên 30 chu kỳ vận hành thực nghiệm độc lập của động cơ điện một chiều ở các dải điện áp làm việc 5V và 12V. Phương pháp chọn mẫu định ngạch theo các mức tải trọng từ 0% đến 100% công suất định mức nhằm đánh giá toàn diện độ ổn định của hệ thống.

Công cụ phân tích và timeline: Tác giả sử dụng môi trường phát triển tích hợp PSoC Designer với các phân hệ Device Editor cấu hình phần cứng, Application Editor lập trình hợp ngữ và C, cùng hệ thống mô phỏng thời gian thực ICE (In-Circuit Emulator) trang bị bộ nhớ vết 128 KB. Dữ liệu thực nghiệm được truyền qua giao tiếp nối tiếp RS232 với tốc độ 9600 bps lên máy tính để phân tích bằng phần mềm LabVIEW 7.1.

Lý do lựa chọn: Phương pháp này cho phép theo dõi trực quan đáp ứng bước nhảy của vận tốc, kiểm soát chính xác thời gian trễ và tối ưu hóa hệ số PID trong thời gian thực mà không cần dùng đến các ngôn ngữ mô tả phần cứng HDL phức tạp. Toàn bộ quá trình nghiên cứu và thực nghiệm được hoàn thành trong timeline 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, việc khai thác khối nhân phần cứng MAC 8x8 bit trên chip PSoC CY8C27443 đã tối ưu hóa vượt bậc tốc độ tính toán thuật toán PID. Thời gian thực thi một chu kỳ tính toán vòng lặp kín được rút ngắn xuống dưới 20 microgiây, giảm khoảng 45% thời gian xử lý so với các dòng vi điều khiển 8-bit truyền thống khi phải thực hiện phép nhân bằng phần mềm.

Thứ hai, khả năng tích hợp toàn diện các khối tương tự ACB và khối số bên trong chip PSoC đã thay thế hoàn toàn 4 khối mạch khuếch đại và biến đổi rời bên ngoài. Giải pháp này giúp cắt giảm 55% kích thước bo mạch in phần cứng và tiết kiệm khoảng 35% công suất tiêu thụ toàn mạch ở tần số đồng hồ chuẩn 24 MHz.

Thứ ba, kết quả căn chỉnh tham số theo phương pháp Chien - Hrones - Reswick mang lại chất lượng điều khiển vượt trội. Độ quá điều chỉnh của hệ thống giảm từ 22% xuống dưới 5%, đồng thời thời gian đáp ứng quá độ được rút ngắn từ 0.38 giây xuống còn 0.16 giây (cải thiện xấp xỉ 57% so với phương pháp thử sai thông thường).

Thứ tư, hệ thống mạch bơm điện áp SMP (Switch Mode Pump) tích hợp bên trong chip cho phép vi điều khiển khởi động và vận hành ổn định từ nguồn điện pin 1.5V nâng áp, duy trì sai số tần số dao động nội IMO ở mức thấp dưới 2.5%.

Thảo luận kết quả

Sự vượt trội về hiệu năng điều khiển xuất phát từ khả năng tái cấu hình động (Dynamic Reconfiguration) của chip PSoC kết hợp với bộ biến đổi ADC 14-bit và DAC 9-bit nội tại, giúp loại bỏ triệt để nhiễu tạp tán và độ trôi nhiệt thường gặp ở các mạch tương tự rời.

So sánh với các công trình nghiên cứu sử dụng vi điều khiển AT89C51 hay PIC16F877A, giải pháp PSoC chứng minh tính ưu việt rõ rệt khi tích hợp sẵn điện áp tham chiếu nội AGND ở mức 2.5V và điện áp chuẩn bandgap Vbg = 1.3V không đổi theo nhiệt độ, ngăn chặn hiệu quả hiện tượng méo tín hiệu phản hồi từ cảm biến tốc độ.

Dữ liệu thực nghiệm được trình bày sinh động qua các bảng tổng hợp chỉ tiêu thời gian xác lập và biểu đồ đáp ứng quá độ (step response) trích xuất trực tiếp từ phần mềm LabVIEW 7.1, minh chứng rõ ràng sự ổn định của hệ thống khi xuất hiện nhiễu tác động từ tải ngoài.

Đề xuất và khuyến nghị

Nhằm phát huy tối đa hiệu quả ứng dụng của công nghệ vi điều khiển khả trình PSoC trong tự động hóa công nghiệp, luận văn đề xuất 4 nhóm giải pháp cụ thể:

  1. Chuẩn hóa quy trình thiết kế và thư viện thuật toán PID số trên phần mềm PSoC Designer: Các doanh nghiệp sản xuất thiết bị điện tử nhúng cần triển khai giải pháp này trong lộ trình 3 đến 6 tháng nhằm rút ngắn 40% thời gian đưa sản phẩm ra thị trường.
  2. Tích hợp các thuật toán lọc số thích nghi (Adaptive Digital Filter) vào các khối tương tự Switched Capacitor (SC) của vi điều khiển: Nhóm kỹ sư nghiên cứu và phát triển (R&D) cần thực hiện trong thời gian 6 tháng để giảm thiểu nhiễu đo lường từ cảm biến đo tốc độ xuống dưới mức 1.5%.
  3. Hiện đại hóa phương thức truyền thông bằng cách bổ sung các mô-đun kết nối không dây công suất thấp như chuẩn IrDA hoặc RF thay thế cổng nối tiếp RS232: Các phòng thí nghiệm tự động hóa chuyên ngành cần hoàn thiện giải pháp trong vòng 9 tháng nhằm mở rộng cự ly giám sát và điều khiển lên trên 50 mét.
  4. Mở rộng phạm vi ứng dụng vi điều khiển PSoC sang điều khiển các hệ truyền động phức tạp như động cơ không chổi than (BLDC) và động cơ bước công suất từ 100W đến 500W: Các viện nghiên cứu phối hợp cùng các trường đại học kỹ thuật chủ trì thực hiện trong thời gian 12 tháng, hướng tới mục tiêu nâng tỷ lệ nội địa hóa thiết bị điều khiển công nghiệp lên trên 70%.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn mang lại giá trị học thuật và ứng dụng thực tiễn cao cho 4 nhóm đối tượng chính:

  1. Kỹ sư thiết kế phần cứng và hệ thống nhúng: Tiếp cận phương pháp tích hợp linh hoạt các khối tương tự và khối số trên chip PSoC, giúp tối ưu hóa thiết kế mạch in và cắt giảm từ 30% đến 50% chi phí linh kiện trong các sản phẩm điện tử dân dụng và công nghiệp.
  2. Kỹ sư tự động hóa và điều khiển truyền động điện: Vận dụng chi tiết thuật toán điều khiển PID và các phương pháp chỉnh định tham số hiện đại để giải quyết bài toán ổn định vận tốc động cơ với sai số tĩnh dưới 1%.
  3. Học viên cao học và nghiên cứu sinh ngành Kỹ thuật Điện tử - Viễn thông: Khai thác công trình như một nghiên cứu điển hình về phương pháp kết hợp mô phỏng thời gian thực ICE với công cụ thu thập dữ liệu LabVIEW qua giao tiếp máy tính.
  4. Giảng viên các trường đại học khối kỹ thuật: Sử dụng toàn bộ hệ thống sơ đồ nguyên lý phần cứng, cấu hình đồ họa và hơn 50 trang mã nguồn chi tiết làm học liệu giảng dạy cho các học phần Vi xử lý nâng cao và Hệ thống nhúng.

Câu hỏi thường gặp

Vi điều khiển PSoC có điểm gì vượt trội so với các họ vi điều khiển 8-bit truyền thống như 8051 hay PIC?
PSoC tích hợp cả khối số và khối tương tự khả trình (ACB, ASC, ASD) cùng bộ nhân phần cứng MAC 8x8 bit trên một chip đơn. Kiến trúc này cho phép tùy biến cấu hình bộ khuếch đại thuật toán, bộ lọc và ADC 14-bit mà không cần thêm linh kiện ngoại vi, giảm hơn 50% diện tích bo mạch.

Tại sao tác giả lại lựa chọn vi điều khiển PSoC CY8C27443 cho bài toán điều khiển động cơ DC?
Chip CY8C27443 sở hữu 8 khối số, 12 khối tương tự, bộ nhớ Flash 16 KB và RAM 256 bytes cùng tần số làm việc 24 MHz. Cấu hình này đáp ứng hoàn hảo việc phát xung PWM điều khiển mạch công suất và xử lý tín hiệu phản hồi từ cảm biến với độ trễ cực thấp.

Thuật toán PID được tối ưu hóa như thế nào trên kiến trúc phần cứng của PSoC?
Thuật toán PID tận dụng trực tiếp khối nhân tích lũy phần cứng MAC 8x8 bit để xử lý các phép toán số học trên thanh ghi 32-bit. Nhờ đó, thời gian tính toán của một chu kỳ điều khiển được rút ngắn xuống dưới 20 microgiây, ngăn ngừa hiện tượng trễ đáp ứng của động cơ.

Phương pháp nào mang lại hiệu quả tốt nhất khi xác định tham số bộ điều khiển PID trong nghiên cứu?
Phương pháp Chien - Hrones - Reswick dựa trên mô hình xấp xỉ quán tính bậc nhất có trễ mang lại kết quả tối ưu nhất. Thử nghiệm thực tế ghi nhận độ quá điều chỉnh giảm xuống dưới 5% và thời gian xác lập nhanh hơn 57% so với phương pháp chỉnh định thông thường.

Hệ thống PSoC thu thập và hiển thị dữ liệu giám sát trên máy tính bằng cách nào?
Vi điều khiển PSoC truyền dữ liệu trạng thái vận tốc qua cổng nối tiếp RS232 với tốc độ baud 9600 bps lên máy tính. Phần mềm LabVIEW 7.1 tiếp nhận tín hiệu để vẽ đồ thị đáp ứng thời gian thực và cho phép người dùng điều chỉnh dải vận tốc từ 0 đến 3000 vòng/phút.

Kết luận

  • Nghiên cứu và làm chủ thành công kiến trúc vi điều khiển khả trình PSoC CY8C27443 trên nền công nghệ SONOS Flash.
  • Thiết kế hoàn chỉnh bo mạch phần cứng điều khiển động cơ DC tích hợp mạch công suất, bàn phím 4x4, LCD 16x2 và giao tiếp RS232.
  • Ứng dụng xuất sắc khối phần cứng MAC 8x8 bit xử lý thuật toán PID với thời gian chu kỳ tính toán dưới 20 microgiây.
  • Kiểm chứng thực nghiệm thành công phương pháp Chien - Hrones - Reswick giúp hạ độ quá điều chỉnh xuống dưới 5% và triệt tiêu sai số tĩnh.
  • Xây dựng hoàn chỉnh giao diện phần mềm giám sát đáp ứng vận tốc thời gian thực trên môi trường LabVIEW 7.1.

Đóng góp chính của luận văn là chứng minh tính khả thi và hiệu quả kinh tế vượt bậc của công nghệ System-on-Chip khả trình giá rẻ (1 đến 5 USD) trong việc thay thế các hệ thống điều khiển truyền động điện phức tạp. Kế hoạch phát triển tiếp theo tập trung vào việc mở rộng nghiên cứu ứng dụng PSoC vào điều khiển các hệ động cơ xoay chiều 3 pha và mạng cảm biến không dây công nghiệp trong timeline 12 tháng tới. Các kỹ sư và nhà nghiên cứu hãy tham khảo toàn bộ tài liệu luận văn cùng sơ đồ mạch nguyên lý để áp dụng giải pháp tối ưu hóa thiết kế hệ thống nhúng ngay hôm nay!
