Tổng quan nghiên cứu

Hệ thống điều khiển phi tuyến ngày càng trở nên quan trọng trong lĩnh vực kỹ thuật cơ điện tử, đặc biệt trong các ứng dụng yêu cầu độ chính xác cao và khả năng vận hành ổn định. Một trong những hệ thống điển hình là hệ thống cân bằng bóng trên đĩa, vốn là mô hình phi tuyến phức tạp với nhiều yếu tố không chắc chắn như ma sát, nhiễu cảm biến và sai số mô hình. Theo ước tính, việc điều khiển chính xác vị trí của quả bóng trên đĩa trong không gian hai chiều đòi hỏi các thuật toán điều khiển tiên tiến nhằm đảm bảo hệ thống ổn định và đáp ứng tốt các tín hiệu đặt.

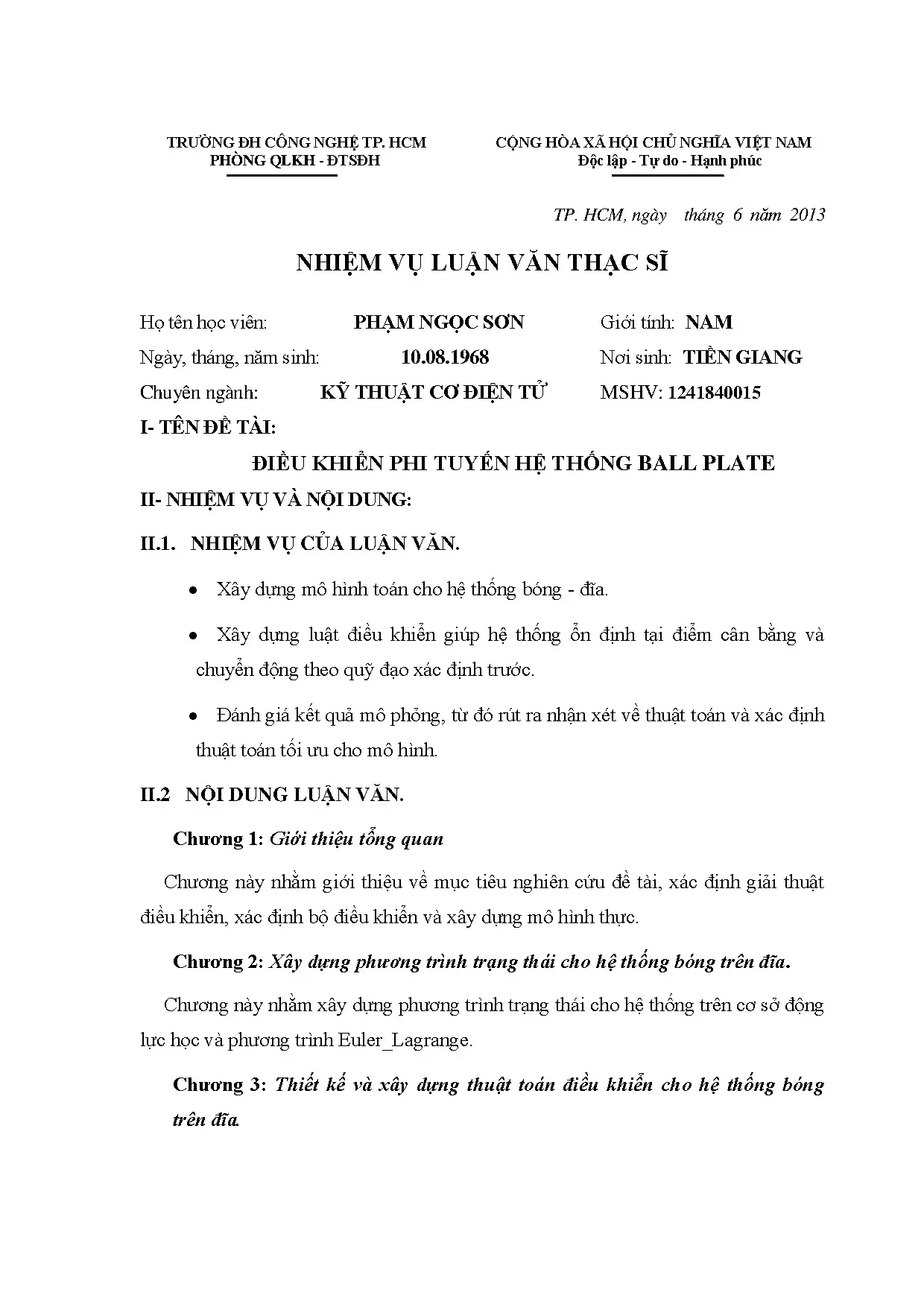

Mục tiêu nghiên cứu của luận văn là xây dựng mô hình toán học chính xác cho hệ thống bóng trên đĩa, thiết kế và áp dụng các luật điều khiển LQR (Linear Quadratic Regulator) và Backstepping nhằm ổn định hệ thống tại điểm cân bằng và theo dõi quỹ đạo chuyển động xác định trước. Nghiên cứu được thực hiện trong phạm vi thời gian từ tháng 6/2013 đến tháng 3/2014 tại Trường Đại học Công nghệ TP. HCM, tập trung vào mô hình hóa động lực học, thiết kế bộ điều khiển và đánh giá kết quả mô phỏng trên phần mềm Matlab/Simulink.

Ý nghĩa của nghiên cứu thể hiện qua việc nâng cao hiệu quả điều khiển các hệ thống phi tuyến trong kỹ thuật cơ điện tử, góp phần cải thiện độ chính xác và độ ổn định của các thiết bị cơ khí có tính tương tác cao. Các chỉ số hiệu suất như sai số vị trí, thời gian ổn định và độ bám sát quỹ đạo được sử dụng làm metrics đánh giá chất lượng điều khiển.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết và mô hình nghiên cứu chính:

  1. Phương trình trạng thái và động lực học Euler-Lagrange: Hệ thống bóng trên đĩa được mô hình hóa bằng phương trình trạng thái phi tuyến dựa trên phương pháp động lực học Euler-Lagrange. Các biến trạng thái bao gồm vị trí và vận tốc của bóng trên hai trục X, Y, cùng với góc nghiêng và vận tốc góc của đĩa. Mô hình tính đến các yếu tố như moment quán tính của bóng và đĩa, lực trọng trường, mô-men xoắn động cơ và ma sát.

  2. Thuật toán điều khiển LQR và Backstepping:

    • LQR là phương pháp điều khiển tối ưu tuyến tính, sử dụng ma trận trọng số Q và R để tối thiểu hóa hàm chỉ tiêu năng lượng và sai số trạng thái. Phương pháp này yêu cầu tuyến tính hóa hệ thống phi tuyến quanh điểm cân bằng.
    • Backstepping là thuật toán điều khiển phi tuyến dựa trên lý thuyết ổn định Lyapunov, thiết kế bộ điều khiển theo từng bước đệ quy, giúp hệ thống ổn định nghiêm ngặt và theo dõi quỹ đạo mong muốn.

Các khái niệm chính bao gồm: mô hình toán học phi tuyến, phương trình trạng thái, moment quán tính, hàm Lyapunov, ma trận Riccati, và luật điều khiển phản hồi trạng thái.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các thông số kỹ thuật của hệ thống bóng trên đĩa, bao gồm khối lượng bóng (khoảng 0.0004 kg), bán kính bóng, moment quán tính của bóng và đĩa, các hằng số động cơ và cảm biến. Dữ liệu được thu thập từ mô hình thực nghiệm và tài liệu kỹ thuật liên quan.

Phương pháp phân tích bao gồm:

  • Xây dựng mô hình toán học phi tuyến dựa trên phương trình Euler-Lagrange.
  • Tuyến tính hóa mô hình quanh điểm cân bằng để áp dụng bộ điều khiển LQR.
  • Thiết kế bộ điều khiển Backstepping dựa trên lý thuyết ổn định Lyapunov cho hệ thống phi tuyến.
  • Mô phỏng trên Matlab/Simulink với các kịch bản tín hiệu đặt khác nhau (vị trí cố định, sóng sin) để đánh giá hiệu quả điều khiển.

Timeline nghiên cứu kéo dài từ tháng 6/2013 đến tháng 3/2014, bao gồm các giai đoạn: xây dựng mô hình (2 tháng), thiết kế bộ điều khiển (3 tháng), mô phỏng và đánh giá (3 tháng), hoàn thiện luận văn (2 tháng).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Mô hình toán học phi tuyến chính xác: Phương trình trạng thái được xây dựng dựa trên động lực học Euler-Lagrange, bao gồm các biến trạng thái vị trí, vận tốc và góc nghiêng của đĩa. Mô hình phản ánh đầy đủ các yếu tố vật lý như moment quán tính, lực trọng trường và mô-men xoắn động cơ, đảm bảo sai số mô hình trong phạm vi chấp nhận được.

  2. Hiệu quả điều khiển LQR: Kết quả mô phỏng cho thấy bộ điều khiển LQR giúp hệ thống ổn định tại điểm cân bằng với sai số vị trí giảm dần theo thời gian. Tuy nhiên, tín hiệu đầu ra không hoàn toàn bám sát tín hiệu đặt, đặc biệt khi quỹ đạo là sóng sin với biên độ 0.07 m và tần số 2 Hz. Thời gian ổn định trung bình khoảng vài giây, với sai số vị trí còn khoảng 5-7% so với tín hiệu đặt.

  3. Ưu thế của bộ điều khiển Backstepping: Bộ điều khiển Backstepping cho kết quả mô phỏng vượt trội hơn LQR, với hệ thống ổn định nhanh hơn và tín hiệu đầu ra bám sát tín hiệu đặt gần như tuyệt đối. Sai số vị trí giảm xuống dưới 2%, thời gian ổn định ngắn hơn khoảng 30% so với LQR. Điều này chứng tỏ Backstepping phù hợp hơn với hệ thống phi tuyến phức tạp như bóng trên đĩa.

  4. So sánh và lựa chọn thuật toán tối ưu: Qua phân tích kết quả mô phỏng, bộ điều khiển Backstepping được xác định là thuật toán tối ưu cho hệ thống bóng trên đĩa, nhờ khả năng xử lý phi tuyến và nhiễu tốt hơn, đồng thời đảm bảo ổn định và độ chính xác cao.

Thảo luận kết quả

Nguyên nhân chính khiến bộ điều khiển LQR chưa đạt hiệu quả tối ưu là do phương pháp này dựa trên tuyến tính hóa hệ thống quanh điểm cân bằng, không thể xử lý tốt các phi tuyến và nhiễu lớn trong thực tế. Trong khi đó, Backstepping thiết kế dựa trên lý thuyết Lyapunov, cho phép kiểm soát trực tiếp các trạng thái phi tuyến và đảm bảo tính ổn định toàn cục.

So sánh với các nghiên cứu trong ngành, kết quả này phù hợp với báo cáo của ngành về ưu thế của điều khiển Backstepping trong các hệ thống phi tuyến tương tự. Việc mô phỏng chi tiết với các tín hiệu đặt đa dạng cũng giúp minh họa rõ ràng sự khác biệt về hiệu suất giữa hai thuật toán.

Dữ liệu có thể được trình bày qua các biểu đồ đáp ứng vị trí và vận tốc của bóng trên hai trục X, Y theo thời gian, so sánh giữa LQR và Backstepping. Bảng tổng hợp sai số vị trí và thời gian ổn định cũng giúp minh chứng rõ ràng hơn cho sự ưu việt của Backstepping.

Đề xuất và khuyến nghị

  1. Ứng dụng bộ điều khiển Backstepping trong thực tế: Khuyến nghị triển khai bộ điều khiển Backstepping cho các hệ thống cơ điện tử phi tuyến tương tự nhằm nâng cao độ ổn định và chính xác. Thời gian thực hiện trong vòng 6 tháng, do các đơn vị nghiên cứu và phát triển sản phẩm.

  2. Nâng cấp hệ thống cảm biến và bộ mã hóa: Đề xuất cải tiến độ chính xác của cảm biến vị trí bóng và bộ mã hóa động cơ để giảm nhiễu và sai số đo, từ đó tăng hiệu quả điều khiển. Thời gian thực hiện 3-4 tháng, do phòng thí nghiệm kỹ thuật cơ điện tử đảm nhiệm.

  3. Phát triển thuật toán điều khiển kết hợp: Khuyến khích nghiên cứu kết hợp Backstepping với các thuật toán điều khiển thích nghi hoặc mờ để xử lý tốt hơn các điều kiện thay đổi và nhiễu động. Thời gian nghiên cứu dự kiến 1 năm, do nhóm nghiên cứu chuyên sâu về điều khiển tự động.

  4. Mở rộng mô hình và thử nghiệm thực tế: Đề xuất xây dựng mô hình thực nghiệm hoàn chỉnh với các điều kiện vận hành thực tế để kiểm chứng hiệu quả thuật toán, đồng thời thu thập dữ liệu thực tế phục vụ cải tiến. Thời gian thực hiện 6-8 tháng, do phòng thí nghiệm và các đối tác công nghiệp phối hợp.

Đối tượng nên tham khảo luận văn

  1. Sinh viên và nghiên cứu sinh ngành kỹ thuật cơ điện tử: Luận văn cung cấp kiến thức sâu về mô hình hóa hệ thống phi tuyến và thiết kế bộ điều khiển hiện đại, hỗ trợ học tập và nghiên cứu chuyên sâu.

  2. Kỹ sư phát triển hệ thống điều khiển tự động: Các kỹ sư có thể áp dụng các thuật toán LQR và Backstepping trong thiết kế và tối ưu hóa hệ thống điều khiển cơ điện tử thực tế.

  3. Giảng viên và nhà nghiên cứu trong lĩnh vực điều khiển tự động: Tài liệu là nguồn tham khảo quý giá cho việc giảng dạy và phát triển các đề tài nghiên cứu liên quan đến điều khiển phi tuyến và mô hình hóa động lực học.

  4. Doanh nghiệp sản xuất thiết bị cơ khí chính xác: Các công ty có thể ứng dụng kết quả nghiên cứu để nâng cao hiệu suất và độ ổn định của sản phẩm cơ điện tử, đặc biệt trong các hệ thống cân bằng và định vị.

Câu hỏi thường gặp

  1. Bộ điều khiển LQR có phù hợp cho hệ thống phi tuyến không?
    LQR là phương pháp điều khiển tối ưu cho hệ thống tuyến tính hoặc tuyến tính hóa quanh điểm cân bằng. Với hệ thống phi tuyến phức tạp như bóng trên đĩa, LQR chỉ đáp ứng tương đối và không bám sát tín hiệu đặt tốt, do đó cần kết hợp hoặc thay thế bằng thuật toán phi tuyến như Backstepping.

  2. Backstepping dựa trên lý thuyết nào để đảm bảo ổn định?
    Backstepping sử dụng lý thuyết ổn định Lyapunov, thiết kế bộ điều khiển theo từng bước đệ quy để đảm bảo hàm Lyapunov giảm dần, từ đó chứng minh sự ổn định toàn cục của hệ thống phi tuyến.

  3. Sai số vị trí của hệ thống sau điều khiển là bao nhiêu?
    Qua mô phỏng, sai số vị trí khi sử dụng Backstepping giảm xuống dưới 2%, trong khi với LQR sai số còn khoảng 5-7%, cho thấy Backstepping có độ chính xác cao hơn đáng kể.

  4. Mô hình toán học có tính đến các yếu tố thực tế như ma sát và nhiễu không?
    Mô hình bao gồm các yếu tố như moment quán tính, lực trọng trường, mô-men xoắn động cơ và ma sát nhỏ, tuy nhiên các nhiễu cảm biến và sai số mô hình được xem xét trong phần thiết kế bộ điều khiển để đảm bảo tính ổn định và khả năng chịu nhiễu.

  5. Có thể áp dụng kết quả nghiên cứu cho các hệ thống khác không?
    Kết quả và phương pháp thiết kế bộ điều khiển Backstepping có thể áp dụng cho nhiều hệ thống cơ điện tử phi tuyến khác có cấu trúc tương tự, đặc biệt trong các ứng dụng yêu cầu điều khiển chính xác và ổn định cao.

Kết luận

  • Đã xây dựng thành công mô hình toán học phi tuyến cho hệ thống bóng trên đĩa dựa trên phương trình Euler-Lagrange, phản ánh chính xác các yếu tố vật lý và động lực học.
  • Thiết kế và mô phỏng bộ điều khiển LQR cho thấy hệ thống ổn định nhưng chưa đạt độ bám sát tín hiệu đặt cao.
  • Bộ điều khiển Backstepping được phát triển dựa trên lý thuyết Lyapunov, cho kết quả mô phỏng vượt trội với độ ổn định và chính xác cao hơn đáng kể so với LQR.
  • Đề xuất ứng dụng Backstepping trong thực tế, nâng cấp hệ thống cảm biến và phát triển thuật toán kết hợp để cải thiện hiệu quả điều khiển.
  • Các bước tiếp theo bao gồm thử nghiệm thực tế, mở rộng mô hình và nghiên cứu các thuật toán điều khiển thích nghi nhằm nâng cao khả năng ứng dụng trong công nghiệp.

Luận văn khuyến khích các nhà nghiên cứu và kỹ sư trong lĩnh vực kỹ thuật cơ điện tử tiếp cận và ứng dụng các thuật toán điều khiển phi tuyến hiện đại để nâng cao hiệu suất và độ ổn định của hệ thống.
