Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của khoa học kỹ thuật và công nghệ, đặc biệt là trong lĩnh vực tự động hóa công nghiệp, việc nghiên cứu và ứng dụng các phương pháp điều khiển hiện đại ngày càng trở nên cấp thiết. Theo ước tính, các hệ thống điều khiển tự động hiện đại chiếm tỷ lệ lớn trong các dây chuyền sản xuất công nghiệp, góp phần nâng cao hiệu quả và độ chính xác trong vận hành. Tuy nhiên, các đối tượng nhiệt như lò điện trở thường có đặc tính phi tuyến, quán tính lớn và trễ nhiệt, gây khó khăn cho việc điều khiển chính xác bằng các phương pháp điều khiển kinh điển.

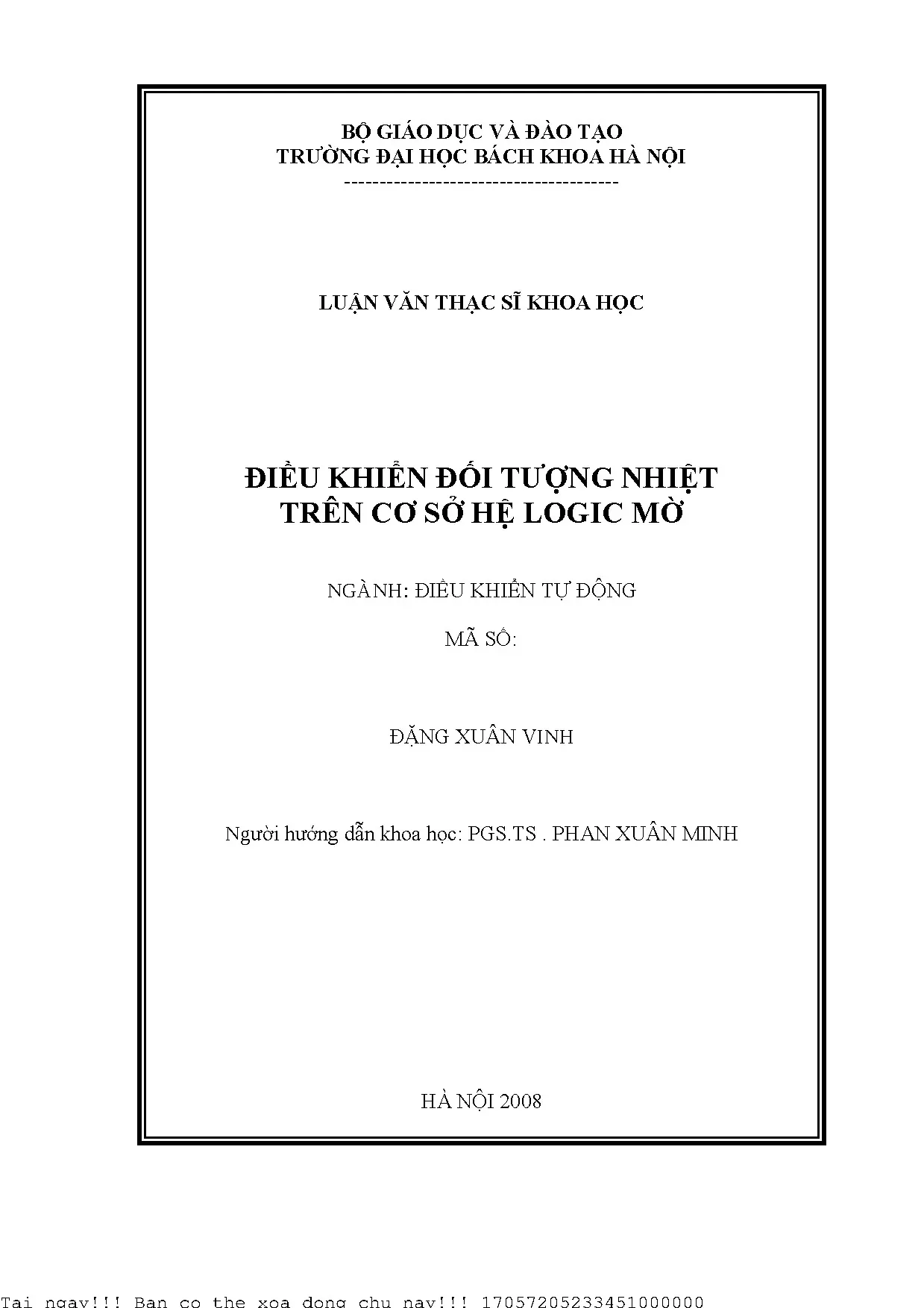

Luận văn tập trung nghiên cứu điều khiển đối tượng nhiệt, cụ thể là lò điện trở 2,3 KVA trong phòng thí nghiệm, dựa trên hệ logic mờ (Fuzzy Logic System). Mục tiêu chính là xây dựng và cài đặt bộ điều khiển mờ trên nền PLC Simatic S7-300, sử dụng các phần mềm hỗ trợ như MATLAB System Identification Toolbox (SIT), WinCC và Step7 để thu thập dữ liệu, mô hình hóa và điều khiển. Phạm vi nghiên cứu thực hiện trong giai đoạn 2006-2008 tại Trường Đại học Bách Khoa Hà Nội.

Nghiên cứu có ý nghĩa quan trọng trong việc phát triển các giải pháp điều khiển tự động cho các đối tượng nhiệt phức tạp, góp phần nâng cao độ chính xác và ổn định của hệ thống điều khiển trong công nghiệp. Các chỉ số hiệu quả như độ chính xác mô hình đạt tới 99%, thời gian xác lập điều khiển khoảng 2200 giây với độ quá điều chỉnh dưới 10% cho thấy tiềm năng ứng dụng thực tiễn của phương pháp điều khiển mờ.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai nền tảng lý thuyết chính:

  1. Lý thuyết nhận dạng hệ thống (System Identification Theory): Sử dụng công cụ System Identification Toolbox (SIT) của MATLAB để ước lượng mô hình toán học của đối tượng nhiệt. SIT hỗ trợ các mô hình tuyến tính và phi tuyến, trong đó mô hình quán tính bậc nhất, bậc hai và bậc ba có trễ được sử dụng để xấp xỉ đặc tính thực nghiệm của lò điện trở. Các khái niệm chính bao gồm mô hình hàm truyền liên tục, mô hình không gian trạng thái, và thuật toán ước lượng tham số như thuật toán dự đoán lỗi (Prediction-Error).

  2. Lý thuyết hệ điều khiển logic mờ (Fuzzy Logic Control): Cơ sở cho việc thiết kế bộ điều khiển mờ gồm các khái niệm về tập mờ, hàm thuộc, biến ngôn ngữ, luật hợp thành mờ và giải mờ. Bộ điều khiển mờ gồm các thành phần: mờ hóa, hệ luật mờ, thiết bị hợp thành và giải mờ. Các loại bộ điều khiển mờ được nghiên cứu gồm bộ điều khiển mờ tĩnh và mờ động, trong đó bộ điều khiển mờ PID được xây dựng để nâng cao chất lượng điều khiển.

Các khái niệm chuyên ngành quan trọng: tập mờ, hàm thuộc (Gaussian, PI-shape, Sigmoidal), luật hợp thành Max-Min, Max-Prod, giải mờ bằng phương pháp trọng tâm và cực đại.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Dữ liệu thực nghiệm thu thập từ lò điện trở 2,3 KVA trong phòng thí nghiệm, sử dụng cảm biến nhiệt độ cặp nhiệt điện WRN130 với chu kỳ lấy mẫu 20 giây, dữ liệu được ghi nhận và lưu trữ qua phần mềm WinCC.

  • Phương pháp phân tích: Sử dụng MATLAB SIT để ước lượng mô hình toán học của đối tượng nhiệt dựa trên dữ liệu thực nghiệm. Các mô hình quán tính bậc nhất, bậc hai và bậc ba có trễ được so sánh về độ chính xác, với mô hình bậc ba đạt độ chính xác lên tới 99%.

  • Thiết kế bộ điều khiển: Xây dựng các cấu trúc bộ điều khiển mờ động, đặc biệt là bộ điều khiển mờ PID, với ba đầu vào sai lệch, đạo hàm sai lệch và tích phân sai lệch. Cài đặt bộ điều khiển trên PLC Simatic S7-300 sử dụng phần mềm Step7 và Fuzzy Control++.

  • Timeline nghiên cứu: Từ năm 2006 đến 2008, bao gồm các giai đoạn thu thập dữ liệu, mô hình hóa, thiết kế bộ điều khiển, cài đặt và kiểm nghiệm thực nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Mô hình hóa đối tượng nhiệt: Qua ước lượng mô hình bằng SIT, mô hình quán tính bậc ba có trễ được xác định với hàm truyền đạt
    $$ G(s) = \frac{9204.7}{10.314 s + 1} e^{-150 s} $$
    đạt độ chính xác 99% so với đặc tính thực nghiệm, vượt trội hơn so với mô hình bậc nhất (92%) và bậc hai.

  2. Hiệu quả bộ điều khiển mờ PID: Bộ điều khiển mờ PID cho lò điện trở đạt thời gian xác lập khoảng 2200 giây, độ quá điều chỉnh dưới 10%, và không còn sai lệch tĩnh nhờ thành phần tích phân. So với bộ điều khiển mờ PI hoặc PD, bộ PID mờ cho chất lượng điều khiển toàn diện hơn.

  3. Ứng dụng phần mềm và PLC: Việc cài đặt bộ điều khiển mờ trên PLC Simatic S7-300 với phần mềm Step7 và Fuzzy Control++ được thực hiện thành công, cho phép điều khiển liên tục và ổn định đối tượng nhiệt trong thực tế phòng thí nghiệm.

  4. Thu thập và xử lý dữ liệu: Phần mềm WinCC hỗ trợ thu thập dữ liệu biến quá trình với khả năng lưu trữ an toàn và truy xuất nhanh, giúp quá trình mô hình hóa và điều khiển được thực hiện hiệu quả.

Thảo luận kết quả

Nguyên nhân mô hình quán tính bậc ba có trễ đạt độ chính xác cao là do nó phản ánh đầy đủ đặc tính quán tính và trễ nhiệt của lò điện trở, trong khi các mô hình bậc thấp hơn không thể mô tả hết các yếu tố này. Kết quả này phù hợp với các nghiên cứu trong ngành tự động hóa, cho thấy mô hình bậc cao thường cần thiết cho các đối tượng nhiệt có đặc tính phức tạp.

Bộ điều khiển mờ PID kết hợp ưu điểm của điều khiển kinh điển và logic mờ, giúp xử lý tốt các phi tuyến và nhiễu trong hệ thống. So với các bộ điều khiển mờ tĩnh hoặc chỉ PI, PD, bộ PID mờ cho hiệu quả điều khiển ổn định và nhanh chóng hơn, phù hợp với yêu cầu thực tế.

Việc ứng dụng PLC Simatic S7-300 và phần mềm Step7, WinCC thể hiện tính khả thi và hiệu quả của giải pháp trong môi trường công nghiệp hiện đại, đồng thời tận dụng được ưu điểm của các công cụ lập trình và giám sát chuyên dụng.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh đặc tính thực nghiệm và mô hình ước lượng, biểu đồ đáp ứng đầu ra của bộ điều khiển mờ PID, cũng như bảng thống kê các thông số hiệu quả điều khiển như thời gian xác lập, độ quá điều chỉnh và sai lệch tĩnh.

Đề xuất và khuyến nghị

  1. Triển khai bộ điều khiển mờ PID trong các hệ thống công nghiệp: Khuyến nghị áp dụng bộ điều khiển mờ PID trên nền PLC Simatic S7-300 cho các đối tượng nhiệt có đặc tính tương tự lò điện trở, nhằm nâng cao độ chính xác và ổn định điều khiển. Thời gian thực hiện trong vòng 6-12 tháng, do các đơn vị tự động hóa chịu trách nhiệm.

  2. Mở rộng mô hình hóa cho các đối tượng nhiệt phức tạp hơn: Sử dụng phương pháp nhận dạng hệ thống với SIT để xây dựng mô hình quán tính bậc cao có trễ cho các thiết bị nhiệt khác trong dây chuyền sản xuất. Thời gian nghiên cứu 3-6 tháng, do các nhóm nghiên cứu và kỹ sư điều khiển thực hiện.

  3. Tăng cường đào tạo và nâng cao kỹ năng thiết kế điều khiển mờ: Tổ chức các khóa đào tạo chuyên sâu về lý thuyết và thực hành điều khiển mờ, sử dụng phần mềm MATLAB, Step7 và WinCC cho kỹ sư và sinh viên ngành tự động hóa. Thời gian đào tạo 3 tháng, do các trường đại học và trung tâm đào tạo chuyên ngành đảm nhận.

  4. Phát triển phần mềm hỗ trợ thiết kế và tối ưu bộ điều khiển mờ: Nghiên cứu và phát triển các công cụ phần mềm tích hợp giúp tự động hóa quá trình xây dựng luật điều khiển mờ và tối ưu tham số, giảm thiểu sự phụ thuộc vào kinh nghiệm chuyên gia. Thời gian phát triển 12-18 tháng, do các viện nghiên cứu và doanh nghiệp công nghệ thực hiện.

Đối tượng nên tham khảo luận văn

  1. Kỹ sư tự động hóa công nghiệp: Có thể áp dụng các phương pháp mô hình hóa và điều khiển mờ để thiết kế hệ thống điều khiển nhiệt chính xác, nâng cao hiệu quả vận hành dây chuyền sản xuất.

  2. Giảng viên và sinh viên ngành điều khiển tự động: Sử dụng luận văn làm tài liệu tham khảo để hiểu sâu về lý thuyết nhận dạng hệ thống, logic mờ và ứng dụng thực tế trong điều khiển nhiệt.

  3. Nhà nghiên cứu trong lĩnh vực điều khiển thông minh: Tham khảo các phương pháp xây dựng bộ điều khiển mờ PID và cài đặt trên PLC, từ đó phát triển các nghiên cứu nâng cao hoặc mở rộng sang các lĩnh vực khác.

  4. Doanh nghiệp sản xuất và tích hợp hệ thống: Áp dụng giải pháp điều khiển mờ trên nền PLC để cải tiến hệ thống điều khiển hiện có, giảm thiểu sai số và tăng tính ổn định trong sản xuất.

Câu hỏi thường gặp

  1. Logic mờ là gì và tại sao lại được sử dụng trong điều khiển đối tượng nhiệt?
    Logic mờ là phương pháp xử lý thông tin không chính xác hoặc không rõ ràng, mô phỏng cách con người ra quyết định. Nó phù hợp với đối tượng nhiệt có đặc tính phi tuyến, trễ và nhiễu, giúp cải thiện hiệu quả điều khiển so với phương pháp kinh điển.

  2. Tại sao cần mô hình hóa đối tượng nhiệt bằng mô hình quán tính bậc cao?
    Đối tượng nhiệt như lò điện trở có quán tính lớn và trễ nhiệt phức tạp. Mô hình quán tính bậc cao có trễ giúp mô phỏng chính xác đặc tính động học, từ đó thiết kế bộ điều khiển hiệu quả hơn.

  3. Bộ điều khiển mờ PID khác gì so với bộ điều khiển PID truyền thống?
    Bộ điều khiển mờ PID kết hợp logic mờ để xử lý các tín hiệu đầu vào và điều chỉnh tham số PID linh hoạt, giúp cải thiện khả năng thích ứng với các điều kiện phi tuyến và nhiễu, trong khi PID truyền thống có tham số cố định.

  4. Làm thế nào để cài đặt bộ điều khiển mờ trên PLC Simatic S7-300?
    Sử dụng phần mềm Step7 để lập trình các khối chức năng PID và Fuzzy Control++, cấu hình luật điều khiển mờ, sau đó tải chương trình lên PLC và giám sát qua WinCC.

  5. Phần mềm WinCC có vai trò gì trong nghiên cứu này?
    WinCC được sử dụng để thu thập, lưu trữ và giám sát dữ liệu biến quá trình trong thời gian thực, hỗ trợ việc phân tích và mô hình hóa đối tượng nhiệt cũng như kiểm tra hiệu quả bộ điều khiển.

Kết luận

  • Luận văn đã xây dựng thành công mô hình quán tính bậc ba có trễ cho đối tượng lò điện trở với độ chính xác 99%, phù hợp cho thiết kế điều khiển.
  • Bộ điều khiển mờ PID được thiết kế và cài đặt trên PLC Simatic S7-300 cho hiệu quả điều khiển cao, thời gian xác lập khoảng 2200 giây, độ quá điều chỉnh dưới 10%.
  • Phần mềm MATLAB SIT, WinCC và Step7 đóng vai trò quan trọng trong thu thập dữ liệu, mô hình hóa và cài đặt điều khiển.
  • Giải pháp điều khiển mờ phù hợp với các đối tượng nhiệt có đặc tính phi tuyến và trễ, mở rộng khả năng ứng dụng trong công nghiệp tự động hóa.
  • Đề xuất triển khai ứng dụng thực tế, đào tạo chuyên sâu và phát triển phần mềm hỗ trợ thiết kế điều khiển mờ trong các hệ thống công nghiệp hiện đại.

Để tiếp tục phát triển, các đơn vị nghiên cứu và doanh nghiệp nên phối hợp triển khai các đề xuất nhằm nâng cao hiệu quả điều khiển tự động trong lĩnh vực nhiệt và các ngành công nghiệp liên quan. Hãy bắt đầu áp dụng các giải pháp điều khiển mờ để nâng tầm công nghệ và hiệu quả sản xuất ngay hôm nay!
