Tổng quan luận án

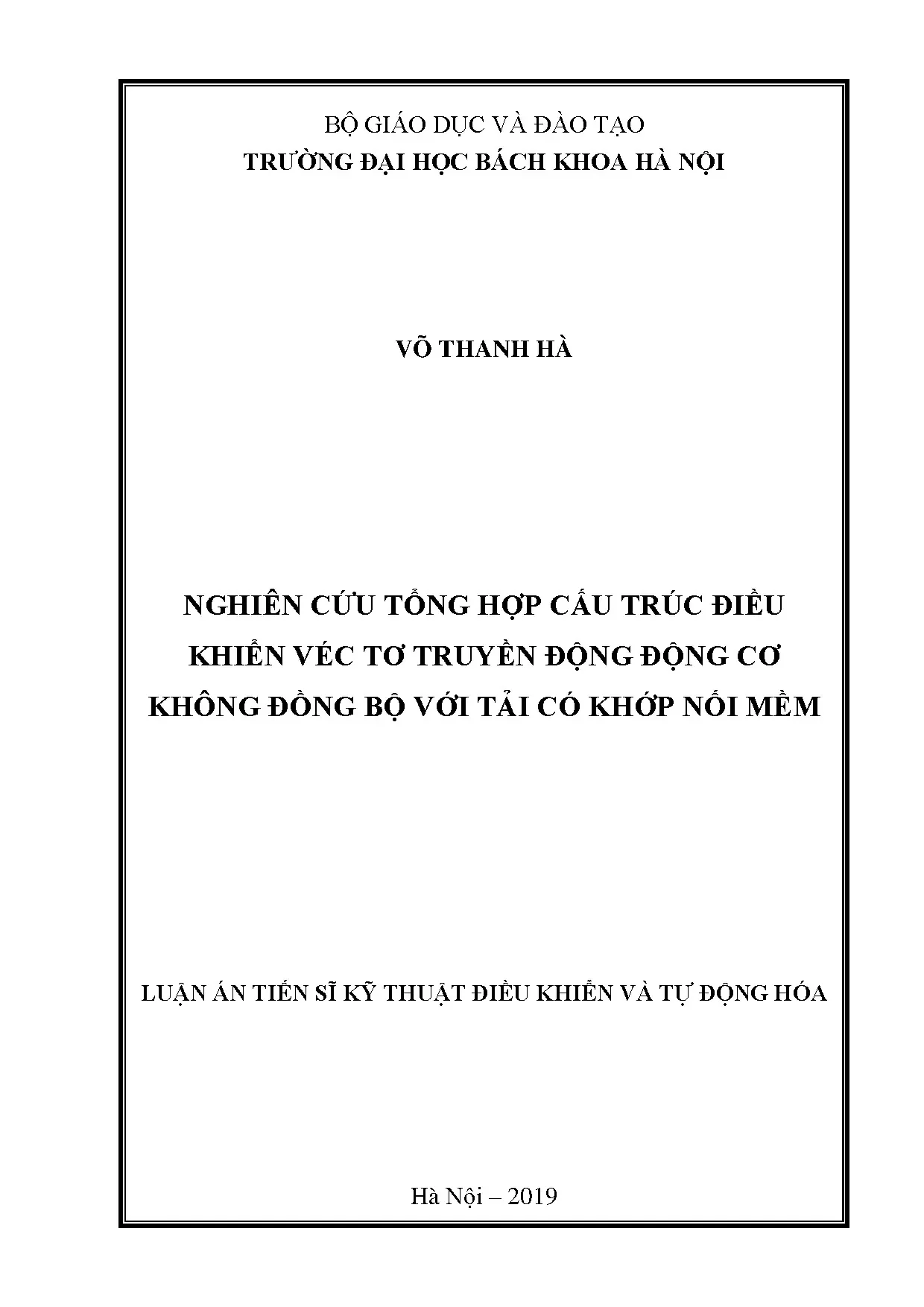

Luận án tiến sĩ kỹ thuật "Nghiên cứu tổng hợp cấu trúc điều khiển véc tơ truyền động động cơ không đồng bộ với tải có khớp nối mềm" do nghiên cứu sinh Võ Thanh Hà thực hiện dưới sự hướng dẫn khoa học của GS. Nguyễn Phùng Quang tại Trường Đại học Bách khoa Hà Nội năm 2019 (chuyên ngành Kỹ thuật điều khiển và Tự động hóa, mã số: 9520216).

Tính cấp thiết và khoảng trống nghiên cứu

Trong các dây chuyền sản xuất tự động, hệ truyền động xoay chiều dùng động cơ không đồng bộ rotor lồng sóc (KĐB-RLS) kết hợp bộ biến tần bán dẫn giữ vai trò chủ đạo. Về phương diện điều khiển, phương pháp điều khiển tựa theo từ thông rotor (Field Oriented Control - FOC) được sử dụng phổ biến nhờ khả năng phân ly kênh điều khiển từ thông và kênh sinh mô-men. Tuy nhiên, việc áp dụng cấu trúc FOC gặp phải các rào cản kỹ thuật lớn:

  • Mô hình toán học của động cơ KĐB là hệ đa biến, phi tuyến, có sự xen kênh mạnh giữa các trục tọa độ; các biến trạng thái như từ thông và dòng điện rotor không đo được trực tiếp; điện trở rotor thay đổi liên tục theo nhiệt độ làm suy giảm chất lượng bám.
  • Mạch vòng dòng điện và mạch vòng tốc độ trong các biến tần công nghiệp truyền thống hầu hết sử dụng bộ điều khiển tuyến tính PI. Bộ điều khiển PI chỉ đạt chất lượng quanh điểm làm việc danh định; khi hệ thống vận hành ở dải rộng hoặc chịu tải biến động mạnh, chỉ tiêu động học bị suy giảm rõ rệt.
  • Về mặt cơ khí, trong nhiều hệ truyền động thực tế, động cơ nối với phụ tải qua trục đàn hồi hoặc khớp nối có độ mềm nhất định (hệ hai khối lượng quán tính). Sự mềm dẻo cơ học và sự sai lệch vị trí/vận tốc giữa trục động cơ và trục tải gây ra dao động xoắn, cộng hưởng cơ học, làm giảm tuổi thọ thiết bị và độ chính xác của hệ thống.
  • Các nghiên cứu trước đây thường chỉ khảo sát riêng rẽ việc thiết kế bộ điều khiển dòng điện hoặc bộ điều khiển tốc độ mà chưa giải quyết bài toán kết hợp đồng bộ giữa mạch vòng dòng stator tác động nhanh, chính xác với mạch vòng tốc độ phi tuyến dành riêng cho hệ truyền động có khớp nối mềm.

Mục tiêu nghiên cứu

Luận án xác định các mục tiêu cụ thể:

  1. Phân tích, tổng hợp và hoàn thiện các phương pháp thiết kế bộ điều khiển dòng stator và bộ điều khiển tốc độ trong cấu trúc FOC cho động cơ KĐB-RLS.
  2. Đề xuất cấu trúc điều khiển dòng stator mới đạt tiêu chí tác động nhanh, chính xác và tách kênh triệt để, hạn chế sự nhạy cảm với tham số động cơ.
  3. Tổng hợp các bộ điều khiển tốc độ phi tuyến thích hợp cho hệ truyền động động cơ KĐB ghép với tải qua khớp nối mềm, triệt tiêu dao động cơ học và đảm bảo tính bền vững của hệ thống.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Cấu trúc điều khiển vector làm việc theo nguyên lý tựa từ thông rotor (FOC) cho hệ truyền động động cơ không đồng bộ rotor lồng sóc ghép với tải qua khớp nối cơ khí điển hình (khớp nối cứng và khớp nối mềm).
  • Phạm vi nghiên cứu:
    • Khảo sát hệ truyền động trong dải tốc độ cơ bản (dưới tốc độ định mức).
    • Giả thiết mô-men quán tính $J$ của hệ thống và mô-men cản của tải không thay đổi trong quá trình khảo sát động học.
    • Nghiên cứu mô hình tải hai khối lượng quán tính nối mềm có xét đến hệ số cứng trục $c$ và hệ số giảm chấn $d$.

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trước đây

Trong tổng quan y văn, tác giả hệ thống hóa các hướng phát triển của kỹ thuật điều khiển truyền động điện:

  1. Các phương pháp điều khiển truyền động KĐB: Hệ thống truyền động phân chia thành điều khiển vô hướng (Scalar/V/f) dựa trên đặc tính quá trình xác lập và điều khiển vector kiểm soát các giá trị tức thời. Điều khiển vector gồm hai nhánh chính:
    • Điều khiển trực tiếp mô-men (DTC): Được phân tích theo các công trình của Novotnak (1993) [83], Fengxiang Wang và cộng sự (2018) [82]. Phương pháp này điều khiển trực tiếp van bán dẫn nhưng nhược điểm là đập mạch mô-men và từ thông ở vùng tốc độ thấp, tần số đóng cắt van biến đổi.
    • Điều khiển tựa từ thông rotor (FOC): Tách rời điều khiển từ thông và mô-men như động cơ một chiều kích từ độc lập, được phân tích qua các tài liệu của Nguyễn Phùng Quang [90, 91], Bùi Quốc Khánh và Nguyễn Văn Liễn [88].
  2. Kỹ thuật điều khiển mạch vòng dòng stator và tốc độ:
    • Điều khiển tuyến tính cổ điển PI: Khảo sát theo sách của Nguyễn Doãn Phước [62, 77] và Liuping Wang cùng cộng sự (2015) [76].
    • Điều khiển phi tuyến: Tuyến tính hóa chính xác (Exact Linearization), điều khiển cuốn chiếu (Backstepping), điều khiển tựa phẳng (Flatness-based control) theo lý thuyết của Nguyễn Doãn Phước (2012) [75].
    • Điều khiển kháng nhiễu chủ động (ADRC): Theo công trình của Jingqing Han (2009) [66] và Herbst (2013) [67].
    • Điều khiển thích nghi mờ/nơ-ron: Được Orlowska-Kowalska cùng cộng sự khảo sát (2003, 2006) [70, 78].
  3. Dao động cơ học trong hệ hai khối lượng quán tính có khớp nối mềm:
    • Các khảo sát về đặc tính phi tuyến khe hở (backlash) và dao động xoắn của Mattias Nordin và Per-Olof Gutman (2002) [60, 64].
    • Mô hình hóa và phân tích hệ cộng hưởng hai khối lượng quán tính của Ghazanfer Shahgholian, Jawad Faiz và Pegah Shafaghi (2009) [61], Dominik Łuczak (2014) [84], Kiel (2008) [85].
    • Các giải pháp giảm chấn dao động dùng bộ điều khiển PI bổ sung phản hồi hoặc bộ điều khiển backstepping/adaptive của Orlowska-Kowalska (2011, 2014) [72, 86], Mirhamed Mola và cộng sự (2013) [73], Jacek Kabziński và Przemysław Mosiołek (2013) [74].

Khoảng trống luận án lựa chọn giải quyết

Mặc dù các công trình trước đây đã đạt được một số kết quả về đáp ứng mô-men và tốc độ, nhưng vẫn tồn tại các khoảng trống kỹ thuật:

  • Các nghiên cứu thường xem xét tách rời từng thuật toán riêng biệt, thiếu một bộ tiêu chuẩn đánh giá định lượng so sánh giữa các phương pháp tuyến tính và phi tuyến cho mạch vòng dòng stator và tốc độ.
  • Mạch vòng dòng deadbeat truyền thống có ưu điểm tác động nhanh trong thời gian hữu hạn nhưng lại rất nhạy cảm với sự biến thiên tham số điện trở và điện cảm của động cơ.
  • Chưa có giải pháp khai thác triệt để tính chất "nhanh, chính xác và tách kênh" của mạch vòng dòng stator nhằm mục đích hạ bậc mô hình toán học tổng thể của hệ điện - cơ, làm đơn giản hóa việc thiết kế các bộ điều khiển phi tuyến vòng ngoài cho hệ thống có khớp nối đàn hồi.

Cơ sở lý thuyết và phương pháp nghiên cứu

Cơ sở lý thuyết và khung phân tích

Luận án xây dựng trên nền tảng các lý thuyết toán học và kỹ thuật điều khiển tự động:

  • Nguyên lý điều khiển tựa từ thông rotor (FOC): Đặt hệ tọa độ quay $dq$ đồng bộ với vector từ thông rotor ($\Psi_{rq} = 0$, $\Psi_{rd} = \Psi_r$). Khi đó, dòng $i_{sd}$ đóng vai trò điều khiển từ thông, còn dòng $i_{sq}$ trực tiếp điều khiển mô-men điện từ: $$m_M = \frac{3}{2} z_p \frac{L_m}{L_r} \Psi_r i_{sq}$$
  • Nguyên lý phẳng (Flatness): Áp dụng cho các hệ phi tuyến có biến ra phẳng, cho phép biểu diễn các biến trạng thái và biến điều khiển thông qua biến ra phẳng và các đạo hàm hữu hạn của nó, từ đó thiết lập quy luật điều khiển vòng hở kết hợp bù sai lệch vòng kín.
  • Phương pháp cuốn chiếu (Backstepping): Sử dụng hàm Lyapunov từng bước để thiết kế luật điều khiển ổn định tiệm cận cho các hệ phi tuyến có cấu trúc tam giác (strict-feedback).
  • Lý thuyết điều khiển số thời gian đáp ứng hữu hạn (Deadbeat): Thiết kế bộ điều khiển dòng điện trên miền thời gian rời rạc với thời gian xác lập bằng đúng số chu kỳ trích mẫu hữu hạn.
  • Mô hình động lực học hệ hai khối lượng quán tính (Two-mass system): Khớp nối mềm được mô hình hóa qua hai phương trình chuyển động cơ học kết hợp hệ số cứng trục $c$ và hệ số cản nội (giảm chấn) $d$: $$J_1 \frac{d\omega_1}{dt} = m_M - m_{12}$$ $$J_2 \frac{d\omega_2}{dt} = m_{12} - m_L$$ $$m_{12} = c(\theta_1 - \theta_2) + d(\omega_1 - \omega_2)$$

Phương pháp nghiên cứu thực tế

Nghiên cứu sử dụng phương pháp kết hợp phân tích giải tích, mô phỏng tính toán và kiểm chứng thực nghiệm đa cấp:

  • Mô phỏng off-line: Thực hiện trên môi trường Matlab/Simulink để kiểm chứng thuật toán toán học.
  • Mô phỏng thời gian thực Hardware-in-the-Loop (HIL): Sử dụng thiết bị Typhoon HIL 402 để mô phỏng thời gian thực mạch động lực biến tần và động cơ ghép tải mềm với chu kỳ trích mẫu $1\ \mu\text{s}$, kết nối với card DSP Texas Instruments TMS320F2808 chạy thuật toán điều khiển với tần số PWM $5\text{ kHz}$.
  • Thực nghiệm vật lý: Triển khai trên bàn thử nghiệm tại phòng thí nghiệm Bộ môn Tự động hóa công nghiệp (Đại học Bách khoa Hà Nội) bao gồm:
    • Động cơ không đồng bộ rotor lồng sóc công suất $2{,}2\text{ kW}$.
    • Tải là động cơ điện một chiều được điều khiển mô-men bằng bộ biến đổi Mentor II (Control Techniques) chạy ở chế độ Torque Control (bốn góc phần tư).
    • Biến tần bán dẫn IGBT 6MBP25RA120/7MBP25RA120 ($1200\text{ V}, 25\text{ A}$), điện áp DC-Link cấp qua chỉnh lưu tích cực và tụ $1700\ \mu\text{F}$.
    • Hệ thống thu thập dữ liệu và điều khiển trung tâm sử dụng card dSPACE DS1104, giao tiếp phần mềm Control Desk, đo dòng điện bằng cảm biến LEM LA55-P/SP1, đo điện áp bằng HCPL-7800A, đo tốc độ bằng cảm biến xung Encoder độ phân giải 1024 xung/vòng.

Nguồn tư liệu và thông số thực nghiệm

Thông số đối tượng Ký hiệu Giá trị thực nghiệm
Công suất định mức động cơ $P_N$ $2{,}2\text{ kW}$
Điện áp định mức $U_N$ $400\text{ V}$ (hoặc $690/380\text{ V}$)
Dòng điện định mức $I_N$ $4{,}7\text{ A}$
Tần số định mức $f_N$ $50\text{ Hz}$
Tốc độ định mức $n_N$ $2880\text{ vòng/phút}$
Số đôi cực $z_p$ $1$
Hệ số công suất $\cos\varphi$ $0{,}9$
Điện trở stator $R_s$ $0{,}37\ \Omega$
Điện trở rotor $R_r$ $0{,}42\ \Omega$
Điện cảm stator $L_s$ $0{,}03441\text{ H}$
Điện cảm rotor $L_r$ $0{,}03425\text{ H}$
Hỗ cảm stator - rotor $L_m$ $0{,}0331\text{ H}$
Quán tính động cơ (mô hình tải mềm) $J_1$ $7{,}555\times 10^{-5}\text{ kg}\cdot\text{m}^2$
Quán tính tải $J_2$ $5{,}5913\times 10^{-5}\text{ kg}\cdot\text{m}^2$
Hệ số cứng trục nối đàn hồi $c$ $0{,}28\text{ Nm/rad}$
Hệ số tắt dần (giảm chấn) $d$ $0{,}0015\text{ Nm/rad}$
Chu kỳ trích mẫu mạch vòng dòng $T_s$ $200\ \mu\text{s}$ (tần số $5\text{ kHz}$)
Chu kỳ trích mẫu mạch vòng tốc độ $T_2$ $1\text{ ms} / 5\text{ ms}$ ($1\text{ kHz} / 200\text{ Hz}$)
Tần số phát xung PWM $f_{PWM}$ $10\text{ kHz}$ (Deadtime $3\ \mu\text{s}$)

Nội dung chính theo từng chương

Chương 1: Tổng quan hệ điều khiển vector truyền động động cơ KĐB theo nguyên lý tựa từ thông rotor

Chương 1 trình bày tổng quan lý thuyết về cấu trúc truyền động FOC, phân loại các mạch vòng điều khiển và xác lập tiêu chí đánh giá chất lượng hệ thống:

  • Phân tích cơ chế phân ly của FOC và sự phụ thuộc của hệ thống vào mô hình tính toán từ thông rotor (MHTT).
  • Khái quát các phương pháp điều khiển tuyến tính PI và các phương pháp phi tuyến (tuyến tính hóa chính xác, cuốn chiếu, tựa phẳng, cấu trúc biến đổi).
  • Đề xuất bộ tiêu chuẩn đánh giá chất lượng điều khiển gồm: thời gian tăng trưởng ($t_r$), độ quá điều chỉnh ($\sigma%$), thời gian xác lập ($t_s$), sai số tĩnh ($e_{ss}$), mức độ tách kênh giữa trục $d$ và trục $q$, độ nhạy tham số trước sự thay đổi của điện trở rotor $R_r$.
  • Xác định định hướng nghiên cứu: tập trung giải quyết bài toán mạch vòng dòng điện tác động nhanh, chính xác và cấu trúc điều khiển tốc độ chống dao động cơ học khi động cơ nối với tải qua khớp nối mềm.

Chương 2: Mô hình điều khiển hệ truyền động KĐB

Chương 2 thiết lập hệ thống phương trình vi phân mô tả đối tượng nghiên cứu trên hệ tọa độ tựa từ thông rotor $dq$:

  • Phân tích mô hình toán học động cơ KĐB-RLS bậc 4 gồm 2 phương trình vi phân dòng stator ($i_{sd}, i_{sq}$) và 2 phương trình vi phân từ thông rotor ($\Psi_{rd}, \Psi_{rq}$), cùng phương trình chuyển động cơ học.
  • Khảo sát các đặc tính tải điển hình trong công nghiệp (tải thế năng, tải phản kháng, ma sát tĩnh, ma sát nhớt, bơm quạt, tải công suất không đổi).
  • Phân tích động lực học khớp nối mềm: thiết lập hàm truyền đạt $G_{s1}(s) = \frac{\Omega_1(s)}{M_M(s)}$ và $G_{s2}(s) = \frac{\Omega_2(s)}{M_M(s)}$. Đồ thị đặc tính tần số Bode chỉ ra sự tồn tại của tần số cộng hưởng $\omega_r = \sqrt{c(J_1+J_2)/(J_1 J_2)}$ và tần số phản cộng hưởng $\omega_a = \sqrt{c/J_2}$. Khi tỷ số quán tính thay đổi hoặc hệ số giảm chấn $d$ nhỏ, biên độ cộng hưởng tăng vọt gây mất ổn định cơ học.
  • Đưa ra mô hình toán học trạng thái đầy đủ bậc 7 của hệ truyền động điện - cơ ghép mềm: $$\mathbf{x} = \begin{bmatrix} i_{sd} & i_{sq} & \Psi_{rd} & \Psi_{rq} & \omega_1 & \omega_2 & m_{12} \end{bmatrix}^T$$

Chương 3: Tổng hợp điều khiển mạch vòng dòng stator

Chương này đi sâu thiết kế, mô phỏng và thực nghiệm so sánh 5 cấu trúc điều khiển dòng stator theo bộ tiêu chí đã xác lập:

  1. Bộ điều khiển PI dòng stator: Đơn giản nhưng tồn tại hiện tượng xen kênh khi thay đổi đột ngột giữa hai trục và chất lượng giảm khi tham số thay đổi.
  2. Bộ điều khiển tuyến tính hóa chính xác (TTHCX): Triệt tiêu tương tác phi tuyến dựa trên hình học vi phân, song đòi hỏi thuật toán tính toán phức tạp.
  3. Bộ điều khiển trên cơ sở nguyên lý phẳng: Cho phép đặt trước quỹ đạo dòng điện tối ưu và bù sai số bằng bộ điều khiển phản hồi.
  4. Bộ điều khiển deadbeat truyền thống: Cho đáp ứng dòng điện đạt đến giá trị đặt sau một số hữu hạn chu kỳ trích mẫu, nhưng khi điện trở rotor $R_r$ tăng do nhiệt độ, hệ thống xuất hiện dao động lớn và mất tính ổn định.
  5. Bộ điều khiển deadbeat MIMO cải tiến đề xuất: Luận án thiết kế cấu trúc bù sai lệch mới kết hợp ma trận tách kênh trực tiếp hai biến vào ($u_{sd}, u_{sq}$) và hai biến ra ($i_{sd}, i_{sq}$). Kết quả kiểm chứng thực nghiệm trên card DS1104 cho thấy thuật toán deadbeat cải tiến duy trì thời gian đáp ứng cực nhanh ($< 1\text{ ms}$), loại bỏ hoàn toàn hiện tượng xen kênh và không bị suy giảm chất lượng khi $R_r$ tăng.
  • Luận điểm cốt lõi được rút ra: Khi mạch vòng dòng điện đạt yêu cầu "nhanh, chính xác và tách kênh", bộ nghịch lưu áp kết hợp mạch vòng dòng có thể xem như một nguồn dòng lý tưởng. Khi đó dòng $i_{sd}, i_{sq}$ trở thành biến điều khiển trực tiếp, cho phép hạ bậc mô hình toán học của hệ thống.

Chương 4: Tổng hợp điều khiển mạch vòng tốc độ

Chương 4 nghiên cứu điều khiển tốc độ dựa trên mô hình đã được đơn giản hóa:

  • Khảo sát hệ ghép cứng: So sánh bộ điều khiển PI, Backstepping và Tựa phẳng. Bộ điều khiển Backstepping và Flatness thể hiện sự vượt trội về khả năng bám quỹ đạo tốc độ và độ bền vững trước sự biến thiên của điện trở $R_r$.
  • Khảo sát hệ ghép mềm (hai khối lượng quán tính):
    • Khảo sát sự ảnh hưởng của độ cứng $c$, hệ số giảm chấn $d$ và tỷ lệ quán tính $J_1/J_2$ đến đặc tính dao động tốc độ của động cơ và tải.
    • Thiết kế bộ điều khiển tốc độ và từ thông phi tuyến theo nguyên lý phẳng cho hệ ghép mềm: sử dụng vị trí góc quay của tải làm biến ra phẳng, xây dựng quỹ đạo chuyển động trơn bậc cao nhằm triệt tiêu thành phần dao động cộng hưởng cơ học.
    • Thiết kế bộ điều khiển tốc độ theo phương pháp cuốn chiếu (Backstepping): xây dựng các hàm Lyapunov ứng với sai số mô-men đàn hồi, sai số tốc độ tải và sai số dòng điện, đảm bảo tính ổn định tiệm cận toàn cục theo tiêu chuẩn Lyapunov.
    • Kết quả kiểm chứng trên mô phỏng số Matlab/Simulink và mô phỏng phần cứng thời gian thực Typhoon HIL 402 tại các dải tốc độ $1000\text{ vòng/phút}$ và $1\text{ vòng/phút}$ khẳng định: cả hai bộ điều khiển phi tuyến đều dập tắt hoàn toàn dao động xoắn trên trục tải, tốc độ tải bám sát giá trị đặt mà không xảy ra hiện tượng quá điều chỉnh hay vọt lố mô-men.

Kết quả và những đóng góp mới

Luận án tự đúc kết 3 đóng góp khoa học và kỹ thuật mới:

  1. Đưa ra quan điểm mới về việc rút gọn mô hình hệ thống: Bộ nghịch lưu 2 mức nguồn áp khi kết hợp với bộ điều khiển dòng stator bảo đảm tiêu chí "nhanh, chính xác và tách kênh" được xem tương đương như một bộ nghịch lưu nguồn dòng. Nhờ đó, hai thành phần dòng stator $i_{sd}$ và $i_{sq}$ trực tiếp đóng vai trò là biến điều khiển thay thế cho điện áp $u_{sd}$ và $u_{sq}$. Cách tiếp cận này cho phép hạ bậc mô hình động cơ KĐB từ bậc 4 xuống bậc 2, và rút gọn mô hình toàn phần của hệ truyền động điện - cơ có tải khớp nối mềm từ bậc 7 xuống bậc 5. Việc giảm bậc trạng thái giúp cấu trúc thiết kế mạch vòng ngoài (tốc độ và từ thông) trở nên tường minh, giảm khối lượng tính toán xử lý số.
  2. Đề xuất bộ điều khiển dòng stator tuyến tính mới kiểu Deadbeat MIMO: Xây dựng thành công thuật toán điều khiển số đa biến (2 biến vào, 2 biến ra) có đáp ứng thời gian hữu hạn, khắc phục triệt để nhược điểm nhạy cảm với tham số điện trở và điện cảm của bộ điều khiển deadbeat truyền thống. Tính đúng đắn được xác nhận qua thực nghiệm vật lý với card dSPACE DS1104.
  3. Thiết kế thành công các bộ điều khiển tốc độ phi tuyến cho hệ khớp nối mềm: Tổng hợp thành công thuật toán điều khiển tốc độ và từ thông dựa trên nguyên lý phẳng và phương pháp cuốn chiếu (Backstepping) cho hệ truyền động động cơ KĐB nối với tải đàn hồi. Kết quả mô phỏng số và mô phỏng phần cứng thời gian thực HIL (Typhoon HIL 402) chứng minh các thuật toán này có khả năng triệt tiêu dao động cộng hưởng xoắn, đáp ứng chính xác ở cả vùng tốc độ cao ($1000\text{ vòng/phút}$) lẫn vùng tốc độ cực thấp ($1\text{ vòng/phút}$).

Hạn chế và hướng nghiên cứu tiếp

Căn cứ trên các giới hạn nghiên cứu được nêu trong văn bản luận án:

  • Hạn chế:
    • Nghiên cứu chỉ tập trung trong dải tốc độ cơ bản (dưới tốc độ định mức), chưa khảo sát vùng suy giảm từ thông (field weakening) ở tốc độ cao trên tốc độ định mức.
    • Các thuật toán được thiết lập dưới giả định mô-men quán tính ($J_1, J_2$) và mô-men cản của tải ($m_L$) là các hằng số không đổi, chưa xét đến trường hợp quán tính thay đổi theo chu kỳ công nghệ.
    • Mô hình khớp nối mềm chưa tính đến thành phần phi tuyến khe hở cơ khí (backlash) biến thiên phức tạp trong quá trình vận hành lâu dài.
  • Hướng nghiên cứu tiếp theo:
    • Mở rộng nghiên cứu tổng hợp cấu trúc điều khiển cho vùng suy giảm từ thông (vùng vận hành trên tốc độ cơ bản).
    • Nghiên cứu tích hợp các khâu nhận dạng trực tuyến tham số cơ học (mô-men quán tính, hệ số cứng trục $c$) và quan sát trạng thái mô-men tải không đo được.
    • Ứng dụng các giải thuật kháng nhiễu thích nghi khi hệ truyền động cơ khí có khe hở tiếp xúc và ma sát phi tuyến phức tạp.

Giá trị tham khảo

Luận án là tài liệu kỹ thuật có giá trị tham khảo chuyên sâu:

  • Đối với nghiên cứu sinh, học viên cao học và giảng viên chuyên ngành: Cung cấp cơ sở lý thuyết toán học hệ thống về mô hình hóa không gian trạng thái hệ truyền động hai khối lượng quán tính, kỹ thuật phân tích mặt phẳng pha, biểu đồ Bode dao động cơ học và phương pháp thiết kế các luật điều khiển hiện đại (Flatness, Backstepping, Deadbeat MIMO).
  • Đối với kỹ sư phát triển thiết bị biến tần và tự động hóa:
    • Quy trình chi tiết cấu hình và cài đặt bộ điều khiển tải Mentor II ở chế độ Torque Control bốn góc phần tư.
    • Cấu trúc ghép nối phần cứng và phân bổ thời gian thực hiện trích mẫu ngắt trên card DSP dSPACE DS1104 ($200\ \mu\text{s}$ cho vòng dòng, $1\text{ ms} / 5\text{ ms}$ cho vòng tốc độ).
    • Phương pháp xây dựng hệ thống kiểm thử thời gian thực HIL sử dụng Typhoon HIL 402 kết hợp card điều khiển DSP phần cứng rời.

Câu hỏi thường gặp

1. Tại sao mạch vòng dòng stator đạt tiêu chí "nhanh, chính xác và tách kênh" lại cho phép hạ bậc mô hình toán học của hệ thống?

Theo lý thuyết phân cấp thời gian trong hệ truyền động điện, hằng số thời gian điện từ nhỏ hơn rất nhiều so với hằng số thời gian cơ học. Khi bộ điều khiển dòng stator được thiết kế tối ưu để đạt đáp ứng deadbeat (xác lập cực nhanh sau 1-2 chu kỳ trích mẫu, không sai số tĩnh, tách kênh hoàn toàn giữa trục $d$ và $q$), dòng điện thực $i_{sd}, i_{sq}$ bám sát ngay lập tức dòng điện đặt $i_{sd}^, i_{sq}^$. Lúc này, dòng điện stator có thể coi là biến điều khiển trực tiếp tác động vào phương trình từ thông và mô-men cơ học, thay thế cho biến điều khiển điện áp $u_{sd}, u_{sq}$. Do đó, hai phương trình vi phân mô tả dòng stator được loại bỏ khỏi mô hình toán động học vòng ngoài, giúp giảm bậc hệ thống từ bậc 4 xuống bậc 2 đối với động cơ, và từ bậc 7 xuống bậc 5 đối với hệ điện - cơ ghép mềm.

2. Nhược điểm chính của bộ điều khiển dòng deadbeat truyền thống là gì và tác giả đã khắc phục như thế nào?

Nhược điểm của thuật toán deadbeat truyền thống là độ nhạy cảm cao với sự sai lệch tham số đối tượng. Khi động cơ vận hành liên tục, nhiệt độ cuộn dây tăng làm điện trở rotor $R_r$ và stator $R_s$ thay đổi so với giá trị tính toán ban đầu, dẫn đến hiện tượng sai lệch pha, xuất hiện vọt lố và dao động dòng điện, phá vỡ tính chất xác lập hữu hạn. Tác giả đã khắc phục bằng cách thiết kế cấu trúc Deadbeat MIMO cải tiến, tích hợp ma trận tách kênh trực tiếp và bù phản hồi sai lệch động học, giúp hệ thống duy trì đáp ứng nhanh và ổn định ngay cả khi tham số điện trở rotor thay đổi.

3. Hệ truyền động có khớp nối mềm gặp phải hiện tượng vật lý bất lợi nào nếu chỉ dùng bộ điều khiển PI tốc độ thông thường?

Khớp nối mềm tạo ra hệ dao động hai khối lượng quán tính với hai tần số đặc trưng: tần số cộng hưởng $\omega_r$ và tần số phản cộng hưởng $\omega_a$. Nếu sử dụng bộ điều khiển PI thông thường (được thiết kế cho hệ ghép cứng), tín hiệu điều khiển mô-men có thể kích thích các thành phần dao động tại tần số cộng hưởng cơ học. Khi đó, xuất hiện sự chênh lệch lớn giữa tốc độ góc động cơ $\omega_1$ và tốc độ góc tải $\omega_2$, gây ra mô-men xoắn đàn hồi $m_{12}$ dao động mạnh trên trục, làm rung lắc cơ khí và có thể phá hủy liên kết trục nối.

4. Bàn thực nghiệm vật lý trong luận án được cấu hình như thế nào để tạo tải cho động cơ KĐB?

Bàn thực nghiệm sử dụng một động cơ điện một chiều được ghép đồng trục với động cơ KĐB-RLS. Động cơ một chiều này được điều khiển bởi bộ biến đổi Mentor II (hãng Control Techniques) cài đặt hoạt động ở chế độ điều khiển mô-men (Torque Control) bốn góc phần tư. Tín hiệu lượng đặt mô-men cản được cấp qua cổng analog GP2 với dải điện áp $\pm 10\text{ V}$, cho phép mô phỏng chính xác các chế độ tải quay ngược chiều với động cơ KĐB.

5. Cấu hình hệ thống thực nghiệm thời gian thực HIL (Hardware-in-the-Loop) trong luận án gồm những thiết bị gì?

Hệ thống HIL gồm thiết bị mô phỏng thời gian thực chuyên dụng Typhoon HIL 402 và card vi xử lý tín hiệu số DSP Texas Instruments TMS320F2808. Typhoon HIL 402 đảm nhận việc mô phỏng mô hình toán học của bộ biến tần bán dẫn hai mức và hệ cơ học hai khối lượng quán tính ghép mềm với bước tính toán thời gian cực ngắn $1\ \mu\text{s}$. Card DSP TMS320F2808 nhận tín hiệu phản hồi và thực thi trực tiếp các thuật toán điều khiển dòng điện, từ thông và tốc độ với tần số đóng cắt PWM $5\text{ kHz}$.

Kết luận

Luận án của tiến sĩ Võ Thanh Hà là công trình nghiên cứu chuyên sâu về lĩnh vực điều khiển tự động truyền động điện xoay chiều ba pha. Bằng việc giải quyết đồng bộ bài toán tổng hợp bộ điều khiển dòng stator Deadbeat MIMO tác động nhanh, chính xác và các bộ điều khiển tốc độ phi tuyến (Flatness, Backstepping), công trình đã cung cấp giải pháp triệt tiêu dao động cơ học cho hệ truyền động có khớp nối mềm. Toàn bộ các luận điểm khoa học đều được xác thực chặt chẽ thông qua mô phỏng tính toán, mô phỏng phần cứng thời gian thực HIL và thực nghiệm trên hệ thống thiết bị phòng thí nghiệm.
