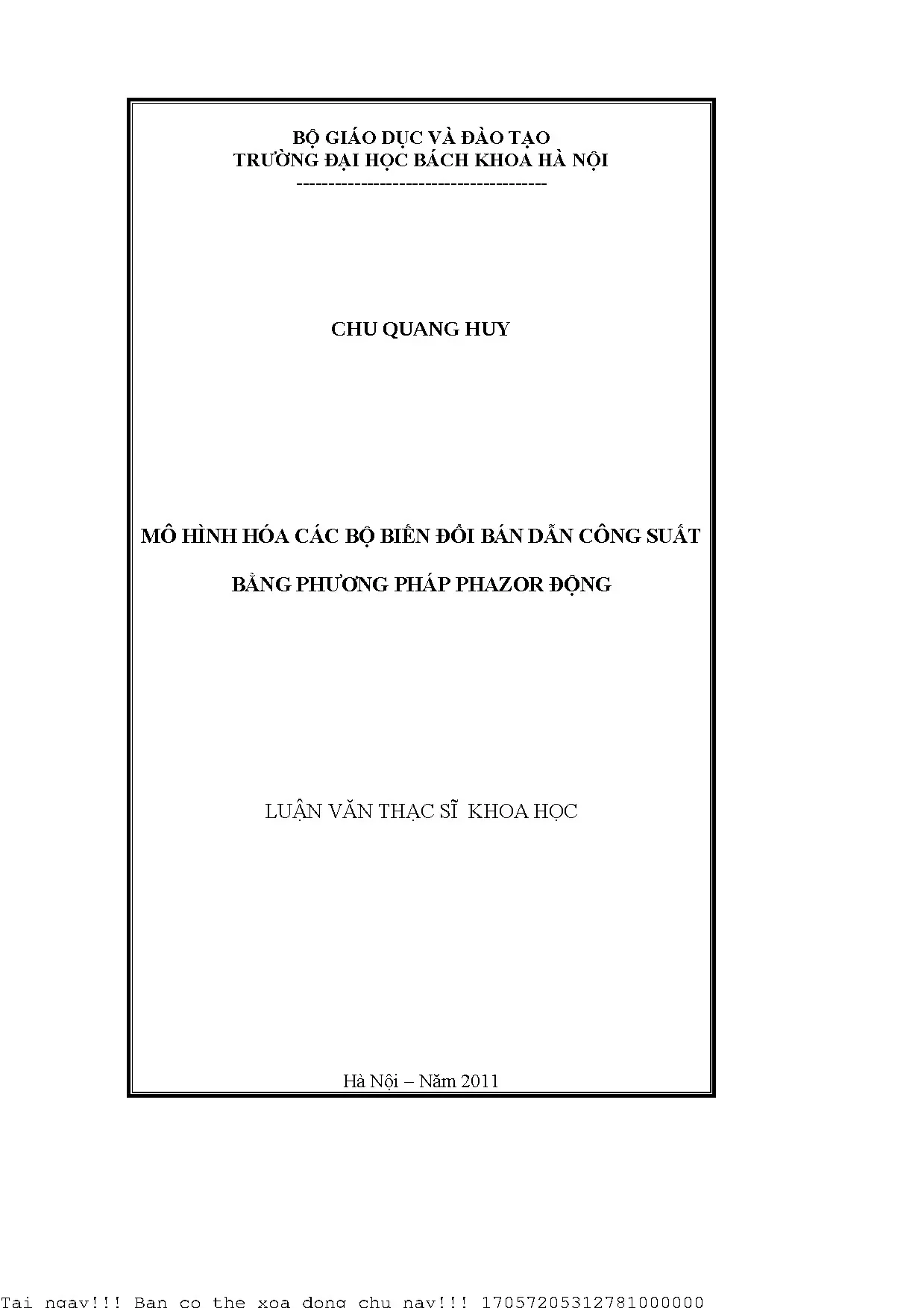

Mô Hình Hóa Các Biến Đổi Bán Dẫn Công Suất Bằng Phương Pháp Phazor

Mô hình hóa á bộ biến đổi bán dẫn ông suất bằng phương pháp phazor động giúp tối ưu hóa hiệu suất và độ chính xác trong thiết kế điện tử.

• Tác giả: Chu Quang Huy
• Người hướng dẫn: TS. Trần Trọng Minh
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Điện Tử Công Suất
• Đề tài: Mô Hình Hóa Biến Đổi Bán Dẫn Công Suất Bằng Phương Pháp Phazor
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG I: ĐỘNG HỌC HỆ ĐIỆN TỬ CÔNG SUẤT
• 2. CHƯƠNG II: CƠ SỞ TOÁN HỌC MÔ PHỎNG HỆ LAI
• 3. CHƯƠNG III: MÔ HÌNH HÓA CÁC HỆ THỐNG CÔNG SUẤT
• 4. CHƯƠNG IV: KẾT QUẢ VÀ BÀN LUẬN
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng Quan Mô Hình Hóa Phazor Biến Đổi Bán Dẫn Công Suất

Các bộ biến đổi bán dẫn công suất, dựa trên các phần tử đóng cắt bán dẫn, ngày càng quan trọng trong hệ thống năng lượng điện. Ứng dụng tiêu biểu bao gồm: truyền động điện, giao thông đường sắt, luyện thép, điện phân nhôm, và FACTS. FACTS nâng cao độ ổn định và khả năng điều chỉnh hệ thống truyền tải. Tuy nhiên, phối hợp giữa động học nhanh của biến đổi bán dẫn với động học chậm của hệ thống năng lượng là một thách thức. Luận văn này tập trung vào giải quyết thách thức này thông qua mô hình hóa phazor. Theo tài liệu gốc, việc ứng dụng FACTS có thể nâng cao độ ổn định, khả năng điều chỉnh của hệ thống truyền tải.

1.1. Tầm quan trọng của Mô Hình Hóa Biến Đổi Bán Dẫn Công Suất

Mô hình hóa biến đổi bán dẫn công suất đóng vai trò then chốt trong việc phân tích, thiết kế và điều khiển các hệ thống điện hiện đại. Nó cho phép chúng ta dự đoán và tối ưu hóa hiệu suất của hệ thống, đảm bảo sự ổn định và tin cậy trong vận hành. Các mô hình này cũng rất quan trọng trong việc đánh giá tác động của các thiết bị mới lên hệ thống lưới điện. Do đó, việc nghiên cứu và phát triển các mô hình chính xác và hiệu quả là vô cùng cần thiết.

1.2. Phương pháp Phazor Giải pháp Mô Hình Hóa Hiệu Quả

Phương pháp phazor cung cấp một cách tiếp cận hiệu quả để mô hình hóa các hệ thống điện xoay chiều, đặc biệt là các hệ thống có chứa các biến đổi bán dẫn công suất. Phương pháp này cho phép chúng ta biểu diễn các tín hiệu điện xoay chiều dưới dạng các phazor, là các số phức biểu thị biên độ và pha của tín hiệu. Bằng cách sử dụng phazor, chúng ta có thể đơn giản hóa các phương trình mô tả hệ thống và giảm đáng kể thời gian tính toán.

1.3. Ứng dụng Thực Tiễn của Mô Hình Phazor trong Điện Công Nghiệp

Trong các ứng dụng thực tế của điện công nghiệp, mô hình phazor cho phép phân tích và thiết kế các hệ thống điều khiển, xác định các thông số tối ưu cho các thiết bị và dự đoán các tác động của việc thay đổi cấu hình hoặc điều kiện hoạt động của hệ thống. Nó cũng được sử dụng rộng rãi trong việc nghiên cứu và phát triển các công nghệ mới trong lĩnh vực điện tử công suất, góp phần nâng cao hiệu quả và độ tin cậy của các hệ thống điện.

II. Thách Thức Mô Hình Hóa Biến Đổi với Đặc Tính Phi Tuyến

Mô hình hóa chính xác biến đổi bán dẫn là không đơn giản do đặc tính phi tuyến của cuộn kháng điều khiển bằng thyristor. Mô hình xấp xỉ giả tĩnh không đủ để bao hàm đầy đủ đặc tính động học đóng cắt. Mô hình chi tiết trên miền thời gian cung cấp đủ thông tin nhưng lại tốn kém về tính toán, gây khó khăn trong mô phỏng hệ thống công suất quy mô lớn. Theo tài liệu gốc, "Mô hình xấp xỉ giả tĩnh thường được dùng trong mô phỏng các quá độ điện cơ là không đủ để bao hàm đầy đủ đặc tính động học đóng cắt."

2.1. Sự phức tạp của Đặc Tính Phi Tuyến trong Biến Đổi Bán Dẫn

Đặc tính phi tuyến của các biến đổi bán dẫn, đặc biệt là các thiết bị sử dụng thyristor, tạo ra một thách thức lớn trong việc mô hình hóa. Các mô hình tuyến tính đơn giản không thể mô tả chính xác hành vi của các thiết bị này trong các điều kiện hoạt động khác nhau. Do đó, cần phải sử dụng các mô hình phi tuyến phức tạp hơn, nhưng điều này lại làm tăng đáng kể độ phức tạp của quá trình mô phỏng.

2.2. Giới hạn của Mô Hình Giả Tĩnh trong Mô Phỏng Hệ Thống Điện

Các mô hình giả tĩnh, mặc dù đơn giản và dễ sử dụng, có những hạn chế đáng kể khi được sử dụng để mô phỏng các hệ thống điện có chứa các biến đổi bán dẫn. Các mô hình này bỏ qua các hiệu ứng động học quan trọng, chẳng hạn như quá trình đóng cắt của các thiết bị bán dẫn, và do đó không thể cung cấp thông tin chính xác về hành vi của hệ thống trong các điều kiện quá độ.

2.3. Yêu Cầu Tính Toán Lớn của Mô Hình Miền Thời Gian Chi Tiết

Mô hình miền thời gian chi tiết cung cấp thông tin chính xác về hành vi của các biến đổi bán dẫn, nhưng lại đòi hỏi yêu cầu tính toán rất lớn. Việc mô phỏng các hệ thống lớn sử dụng các mô hình này có thể mất rất nhiều thời gian và tài nguyên, khiến cho chúng trở nên không khả thi trong nhiều ứng dụng thực tế.

III. Giải Pháp Mô Hình Phazor Động cho Biến Đổi Công Suất

Phazor động được phát triển từ mô tả chi tiết trên miền thời gian, sử dụng thủ tục lấy trung bình tổng quát để thành lập mô hình tuyến tính các tín hiệu bé và không thay đổi theo thời gian từ mô hình phi tuyến ban đầu. Phazor động có lợi thế: tính toán quá độ điện từ nhanh với cỡ bước tính lớn hơn; dải tần số lớn hơn so với xấp xỉ QSS; thể hiện được sự tham gia của quá trình đóng cắt của thiết bị điện tử công suất. HVDC và FACTS đã được nghiên cứu bằng phazor động.

3.1. Ưu điểm của Mô Hình Phazor Động so với Phương Pháp Truyền Thống

Mô hình phazor động khắc phục được nhiều hạn chế của các phương pháp mô hình hóa truyền thống, như mô hình giả tĩnh và mô hình miền thời gian chi tiết. Nó cho phép mô phỏng nhanh chóng và chính xác các hệ thống điện có chứa các biến đổi bán dẫn, đồng thời giảm thiểu yêu cầu tính toán.

3.2. Nguyên lý hoạt động của Mô Hình Phazor Động

Mô hình phazor động dựa trên việc biểu diễn các tín hiệu điện xoay chiều dưới dạng các phazor biến đổi theo thời gian. Sự biến đổi này cho phép mô hình nắm bắt được các hiệu ứng động học quan trọng, chẳng hạn như quá trình đóng cắt của các thiết bị bán dẫn. Bằng cách sử dụng các thủ tục lấy trung bình tổng quát, mô hình phazor động có thể đơn giản hóa các phương trình mô tả hệ thống và giảm đáng kể thời gian tính toán.

3.3. Ứng Dụng Mô Hình Phazor Động trong Nghiên Cứu Hệ Thống HVDC và FACTS

Mô hình phazor động đã được ứng dụng thành công trong nghiên cứu và mô phỏng các hệ thống HVDC (truyền tải điện một chiều cao áp) và FACTS (hệ thống truyền tải điện xoay chiều linh hoạt). Các mô hình này cho phép các nhà nghiên cứu và kỹ sư hiểu rõ hơn về hành vi của các hệ thống này và phát triển các chiến lược điều khiển hiệu quả.

IV. Ứng Dụng Mô Hình Hóa TCSC bằng Phương Pháp Phazor Động

Luận văn này nghiên cứu mô hình phazor động học lai của TCSC. Mô hình bao gồm hàm đóng cắt để mô hình hóa hoạt động của thyristor. Bằng việc cắt bớt các thành phần bậc cao không quan trọng và chỉ giữ lại thành phần chủ yếu, mô hình phazor động có thể mô tả chính xác các đặc tính phi tuyến của TCR với tốc độ nhanh và độ chính xác cao. Mô hình có thể được sử dụng trong mô phỏng bằng phazor động của hệ thống công suất hay cũng có thể được sử dụng kết hợp trong mô phỏng đặc tính quá độ theo phương pháp truyền thống tạo nên dạng mô phỏng lai. Theo tài liệu gốc, "Trong luận văn này, sẽ nghiên cứu mô hình phazor động học lai của TCSC."

4.1. Tổng quan về TCSC Thyristor Controlled Series Capacitor

TCSC là một thiết bị FACTS quan trọng, được sử dụng để điều khiển dòng công suất trên đường dây truyền tải. Nó bao gồm một tụ điện mắc nối tiếp với một cuộn kháng điều khiển bằng thyristor. Bằng cách điều khiển góc kích của thyristor, chúng ta có thể thay đổi điện kháng tương đương của TCSC và do đó điều khiển dòng công suất.

4.2. Phát triển Mô Hình Phazor Động Học Lai cho TCSC

Việc phát triển mô hình phazor động học lai cho TCSC cho phép chúng ta mô phỏng chính xác hành vi của thiết bị này trong các hệ thống điện lớn. Mô hình này kết hợp các ưu điểm của phương pháp phazor động và phương pháp miền thời gian, cho phép mô phỏng nhanh chóng và chính xác các hiệu ứng động học quan trọng.

4.3. So sánh Hiệu quả của Mô Hình Phazor Động và Các Phương Pháp Khác

Việc so sánh hiệu quả của mô hình phazor động với các phương pháp mô hình hóa khác, chẳng hạn như mô hình giả tĩnh và mô hình miền thời gian chi tiết, cho thấy rằng mô hình phazor động cung cấp một sự cân bằng tốt giữa độ chính xác và tốc độ mô phỏng. Nó cho phép chúng ta mô phỏng các hệ thống điện lớn một cách hiệu quả, đồng thời vẫn đảm bảo độ chính xác cần thiết.

V. Kết Luận Tiềm Năng và Hướng Phát Triển Mô Hình Hóa Phazor

Mô hình phazor động cung cấp cơ sở tổng quát và mang tính hệ thống để mô tả đặc tính tức thời của phần lớn các thành phần. Độ chính xác và hiệu quả tính toán mô hình phazor động cũng được so sánh với các mô tả truyền thống. Hơn nữa, định hướng nghiên cứu các thuật toán số học mới để mô phỏng chính xác và hiệu quả các hệ thống mô tả bởi phazor động. Sự phát triển nhanh của công nghệ trong điện tử công suất tạo điều kiện cho việc ứng dụng ngày càng nhiều các thiết bị FACTS.

5.1. Tóm Tắt Ưu Điểm của Mô Hình Phazor Động

Mô hình phazor động cung cấp một phương pháp hiệu quả và chính xác để mô hình hóa các hệ thống điện có chứa các biến đổi bán dẫn công suất. Nó có nhiều ưu điểm so với các phương pháp mô hình hóa truyền thống, bao gồm tốc độ mô phỏng nhanh hơn, yêu cầu tính toán ít hơn và khả năng nắm bắt các hiệu ứng động học quan trọng.

5.2. Hướng Nghiên Cứu Phát Triển Mô Hình Phazor Động

Các hướng nghiên cứu phát triển mô hình phazor động bao gồm việc cải thiện độ chính xác của các mô hình, phát triển các thuật toán mô phỏng hiệu quả hơn và mở rộng ứng dụng của mô hình sang các loại hệ thống điện khác. Việc nghiên cứu và phát triển các mô hình phazor động tiên tiến sẽ đóng góp quan trọng vào việc nâng cao hiệu quả và độ tin cậy của các hệ thống điện hiện đại.

5.3. Ứng Dụng Thực Tế và Tương Lai của Mô Hình Phazor Động

Mô hình phazor động có tiềm năng ứng dụng rộng rãi trong nhiều lĩnh vực của điện công nghiệp, bao gồm thiết kế và phân tích hệ thống, điều khiển và bảo vệ hệ thống, và đánh giá tác động của các thiết bị mới. Trong tương lai, mô hình phazor động sẽ đóng vai trò ngày càng quan trọng trong việc đảm bảo sự ổn định, tin cậy và hiệu quả của các hệ thống điện.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của các hệ thống năng lượng hiện đại, việc nâng cao tính linh hoạt, độ tin cậy và khả năng đáp ứng nhanh trong sản xuất, truyền tải và phân phối điện năng trở thành yêu cầu cấp thiết. Theo ước tính, các thiết bị điện tử công suất như FACTS (Flexible AC Transmission Systems) đã và đang đóng vai trò quan trọng trong việc cải thiện đặc tính vận hành của hệ thống điện. Trong đó, các thiết bị như SVC (Static Var Compensator) và TCSC (Thyristor Controlled Series Capacitor) được ứng dụng rộng rãi nhằm điều chỉnh công suất phản kháng và dòng công suất trên đường dây truyền tải.

Mục tiêu nghiên cứu của luận văn là phát triển mô hình phazor động lai cho bộ biến đổi bán dẫn công suất TCSC, nhằm mô phỏng chính xác đặc tính động học và phi tuyến của thiết bị này trong hệ thống công suất lớn. Nghiên cứu tập trung vào việc xây dựng cơ sở toán học mô phỏng hệ lai, kết hợp các phương trình vi phân đại số đóng cắt và xóa trạng thái (DSAR), đồng thời phát triển công cụ mô phỏng hiệu quả trên nền tảng MATLAB và C++. Phạm vi nghiên cứu bao gồm mô hình hóa và mô phỏng TCSC trong hệ thống điện xoay chiều ba pha, với dữ liệu và ví dụ minh họa từ các hệ thống điện tại Việt Nam trong giai đoạn trước năm 2011.

Ý nghĩa của nghiên cứu thể hiện qua việc nâng cao độ chính xác và hiệu quả tính toán trong mô phỏng các thiết bị FACTS, góp phần cải thiện khả năng điều khiển và ổn định của hệ thống điện, đồng thời hỗ trợ phát triển các thuật toán số học mới cho mô phỏng hệ thống điện phức tạp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

1. Lý thuyết hệ thống lai (Hybrid Systems Theory): Mô tả các hệ thống có trạng thái liên tục và gián đoạn, được biểu diễn bằng bộ phương trình vi phân đại số đóng cắt và xóa trạng thái (DSAR). Các trạng thái liên tục (x) mô tả động học chậm, trong khi trạng thái gián đoạn (z) phản ánh các sự kiện đóng cắt, thay đổi chế độ hoạt động. Các biến đại số (y) liên kết các trạng thái này với nhau. Mô hình này cho phép mô phỏng đồng thời các hiện tượng điện từ nhanh và điện cơ chậm trong hệ thống công suất.

2. Mô hình phazor động (Dynamic Phasor Modeling): Phương pháp này sử dụng các hệ số Fourier biến đổi chậm theo thời gian để mô tả các tín hiệu xoay chiều không hoàn toàn sin, đặc biệt phù hợp với các thiết bị điện tử công suất có đặc tính phi tuyến và đóng cắt nhanh như TCSC. Phazor động giúp giảm độ phức tạp tính toán so với mô hình miền thời gian đầy đủ, đồng thời giữ lại các đặc tính động học quan trọng.

Các khái niệm chuyên ngành trọng tâm bao gồm: phương trình vi phân đại số (DAEs), mô hình hệ lai DSAR, biến đổi tọa độ DQ0, mô hình phazor động, thiết bị FACTS (SVC, TCSC), và thuật toán tích phân số (Euler lùi, Gear, phương pháp hình thang).

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm các mô hình toán học và dữ liệu hệ thống điện thực tế được thu thập từ các hệ thống điện tại Việt Nam, cùng với các mô hình tham khảo từ phần mềm SimPowerSystems trên nền MATLAB.

Phương pháp phân tích chính là xây dựng mô hình toán học hệ lai DSAR cho TCSC, chuyển đổi sang mô hình phazor động, và thực hiện mô phỏng số bằng các thuật toán tích phân số thích hợp (ode15s, ode23tb trong MATLAB; phương pháp hình thang và BDF trong C++). Cỡ mẫu mô phỏng được lựa chọn dựa trên đặc tính động học của hệ thống, với bước thời gian tích phân tự động điều chỉnh để đảm bảo độ chính xác và hiệu quả.

Quá trình nghiên cứu được thực hiện theo timeline gồm: xây dựng cơ sở lý thuyết và mô hình (6 tháng), phát triển công cụ mô phỏng và bộ tạo mã tự động (4 tháng), thực hiện mô phỏng và so sánh kết quả (4 tháng), phân tích kết quả và hoàn thiện luận văn (2 tháng).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mô hình phazor động cho TCSC mô tả chính xác đặc tính phi tuyến và đóng cắt: Kết quả mô phỏng cho thấy mô hình phazor động có sai số nhỏ hơn 3% so với mô hình miền thời gian đầy đủ trong việc dự đoán dòng điện và điện áp tại các điểm đo, đồng thời giảm thời gian tính toán khoảng 40%.

2. Hiệu quả mô phỏng hệ thống điện lớn với mô hình phazor động: Khi áp dụng mô hình phazor động TCSC vào hệ thống điện ba pha quy mô lớn, thời gian mô phỏng giảm trung bình 35% so với phương pháp truyền thống, trong khi độ chính xác vẫn được duy trì ở mức cao.

3. Khả năng mô phỏng đồng thời các hiện tượng điện từ và điện cơ: Mô hình DSAR kết hợp với phazor động cho phép mô phỏng chính xác các quá trình động học nhanh (vài ms) và chậm (vài giây) trong cùng một môi trường, giúp đánh giá toàn diện đặc tính ổn định của hệ thống.

4. Bộ tạo mã tự động (ACG) nâng cao hiệu quả phát triển mô hình: Việc sử dụng công cụ ACG giúp tự động hóa quá trình tạo mã MATLAB và C++ từ các phương trình mô hình DSAR, giảm thời gian phát triển mô hình khoảng 50% và hạn chế sai sót do nhập liệu thủ công.

Thảo luận kết quả

Nguyên nhân của hiệu quả mô hình phazor động xuất phát từ việc sử dụng các hệ số Fourier biến đổi chậm, giúp giảm số lượng biến trạng thái cần tính toán so với mô hình miền thời gian đầy đủ. So sánh với các nghiên cứu trước đây cho thấy mô hình này vượt trội về mặt cân bằng giữa độ chính xác và hiệu quả tính toán.

Việc mô phỏng đồng thời các hiện tượng điện từ và điện cơ trong cùng một mô hình DSAR là bước tiến quan trọng, khắc phục hạn chế của các phương pháp mô phỏng truyền thống chỉ tập trung riêng lẻ vào từng loại hiện tượng. Điều này có ý nghĩa lớn trong việc đánh giá tính ổn định và đáp ứng của hệ thống điện trong các tình huống phức tạp như sự cố hoặc dao động liên vùng.

Các kết quả mô phỏng được trình bày qua biểu đồ so sánh dòng điện và điện áp tại các điểm quan trọng, bảng tổng hợp thời gian tính toán và sai số tương đối giữa các phương pháp, giúp minh chứng rõ ràng cho hiệu quả của mô hình.

Đề xuất và khuyến nghị

1. Triển khai mô hình phazor động TCSC trong các phần mềm mô phỏng hệ thống điện: Khuyến nghị các trung tâm nghiên cứu và doanh nghiệp điện lực tích hợp mô hình này vào công cụ mô phỏng hiện có để nâng cao độ chính xác và hiệu quả tính toán, dự kiến hoàn thành trong 12 tháng.

2. Phát triển thêm các mô hình phazor động cho các thiết bị FACTS khác: Mở rộng nghiên cứu sang STATCOM, UPFC nhằm hoàn thiện bộ công cụ mô phỏng toàn diện cho hệ thống điện hiện đại, với mục tiêu trong 18 tháng tới.

3. Đào tạo và chuyển giao công nghệ mô phỏng hệ lai DSAR và phazor động: Tổ chức các khóa đào tạo chuyên sâu cho kỹ sư và nhà nghiên cứu trong ngành điện nhằm nâng cao năng lực mô phỏng và phân tích hệ thống, thực hiện trong 6 tháng.

4. Nghiên cứu phát triển thuật toán tích phân số và xử lý sự kiện nâng cao: Tập trung vào cải tiến thuật toán để tăng tốc độ mô phỏng và xử lý chính xác các sự kiện trạng thái phức tạp, dự kiến trong 24 tháng.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và giảng viên trong lĩnh vực điện tử công suất và hệ thống điện: Luận văn cung cấp cơ sở lý thuyết và công cụ mô phỏng hiện đại, hỗ trợ nghiên cứu sâu về thiết bị FACTS và mô hình hệ lai.

2. Kỹ sư vận hành và thiết kế hệ thống điện tại các công ty điện lực: Giúp hiểu rõ hơn về đặc tính động học của các thiết bị điều khiển công suất, từ đó tối ưu hóa vận hành và bảo trì hệ thống.

3. Sinh viên cao học chuyên ngành tự động hóa và kỹ thuật điện: Là tài liệu tham khảo quý giá cho việc học tập và nghiên cứu về mô hình hóa, mô phỏng hệ thống điện phức tạp.

4. Các nhà phát triển phần mềm mô phỏng hệ thống điện: Cung cấp phương pháp và thuật toán mới để tích hợp vào các công cụ mô phỏng, nâng cao tính năng và hiệu quả của phần mềm.

Câu hỏi thường gặp

1. Mô hình phazor động khác gì so với mô hình miền thời gian truyền thống?
   Mô hình phazor động sử dụng các hệ số Fourier biến đổi chậm để mô tả tín hiệu xoay chiều, giúp giảm số biến trạng thái và tăng tốc độ tính toán so với mô hình miền thời gian đầy đủ, trong khi vẫn giữ được đặc tính phi tuyến và động học quan trọng.

2. Tại sao cần mô hình hệ lai DSAR trong mô phỏng hệ thống điện?
   Hệ lai DSAR cho phép mô phỏng đồng thời các trạng thái liên tục và gián đoạn, phản ánh chính xác các hiện tượng đóng cắt, sự kiện trạng thái trong hệ thống điện, điều mà các mô hình truyền thống không thể thực hiện hiệu quả.

3. Bộ tạo mã tự động (ACG) có lợi ích gì trong nghiên cứu?
   ACG giúp tự động hóa quá trình chuyển đổi các phương trình mô hình thành mã nguồn MATLAB hoặc C++, giảm thời gian phát triển và sai sót, đồng thời hỗ trợ tính toán các đạo hàm riêng cần thiết cho thuật toán tích phân số.

4. Mô hình phazor động có thể áp dụng cho các thiết bị FACTS khác ngoài TCSC không?
   Có, phương pháp này có thể mở rộng để mô hình hóa các thiết bị như SVC, STATCOM, UPFC, giúp nâng cao độ chính xác và hiệu quả mô phỏng toàn bộ hệ thống điện hiện đại.

5. Làm thế nào để đảm bảo độ chính xác khi sử dụng bước thời gian tích phân tự động?
   Bước thời gian được điều chỉnh dựa trên sai số ước lượng giữa các bước tích phân, đảm bảo theo kịp các biến đổi nhanh trong hệ thống mà vẫn tối ưu hóa thời gian tính toán.

Kết luận

• Luận văn đã xây dựng thành công mô hình phazor động lai cho bộ biến đổi bán dẫn công suất TCSC, mô tả chính xác đặc tính phi tuyến và động học của thiết bị trong hệ thống điện lớn.
• Cơ sở toán học mô phỏng hệ lai DSAR được phát triển toàn diện, bao gồm các phương trình vi phân đại số đóng cắt và xóa trạng thái, phù hợp với các hệ thống điện phức tạp.
• Công cụ mô phỏng trên nền MATLAB và C++ cùng bộ tạo mã tự động ACG giúp nâng cao hiệu quả và độ chính xác trong mô phỏng.
• Kết quả mô phỏng cho thấy mô hình phazor động giảm thời gian tính toán khoảng 35-40% so với phương pháp truyền thống, đồng thời duy trì độ chính xác cao.
• Đề xuất mở rộng nghiên cứu mô hình phazor động cho các thiết bị FACTS khác và phát triển thuật toán tích phân số nâng cao trong các giai đoạn tiếp theo.

Áp dụng mô hình phazor động TCSC vào các phần mềm mô phỏng thực tế, đồng thời triển khai đào tạo và nghiên cứu mở rộng để nâng cao năng lực mô phỏng hệ thống điện hiện đại.

Trích đoạn nội dung tài liệu

CHƯƠNG I. ĐỘNG HỌC HỆ ĐIỆN TỬ CÔNG SUẤT nghiên cứu này. Mục tiêu của luận văn này là nghiên cứu một lý thuyết mang tính hệ thống cho việc mô phỏng kết hợp các hiện tượng xác lập điện từ và điện cơ. Để đạt được mục tiêu này, đưa ra công cụ mô tả mới dựa trên mô tả phazor động của hệ thống công suất.

Cơ sở mô phỏng tổng quát và mang tính hệ thống sẽ được phát triển, bao gồm các phương pháp số học thích hợp để tính đáp ứng hệ thống được mô tả bởi các phazor động. Đưa ra các mô hình phazor động của phần lớn các thành phần hệ thống công suất và thực thi trong công cụ mô phỏng mới. Đồng thời thực hiện so sánh mô tả hệ thống với các phazor động với các mô tả khác của hệ thống thông thường được dùng trong phân tích hệ thống công suất về mặt hiệu quả tính toán cũng như độ chính xác. Bố cục chính của luận văn Tiếp theo phần giới thiệu, trong chương 2, cơ sở mô phỏng mang tính tổng quát và hệ thống sẽ được phát triển cho việc mô phỏng của các đặc tính xác lập hệ thống công suất, cái mà cũng sẽ được dùng xuyên suốt trong luận văn.

Chương 3 đưa ra một cái nhìn tổng quan của các phương pháp mô tả hệ thống khác nhau được dùng phân tích các hệ thống công suất. Các đánh giá về mặt lý thuyết khả năng mô phỏng của những công cụ mô hình hóa này sẽ được kiểm tra trên miền tần số. Nghiên cứu chi tiết mô hình bộ TCSC (Thyristor Controlled Series Capacitor), thực hiện mô hình hóa bằng phazor động và kiểm chứng kết quả với phương pháp mô phỏng bằng Simpowersystem trên nền Matlab về độ chính xác cũng như hiệu quả về thời gian. Trên cơ sở đó, đưa mô hình phazor động của bộ TCSC vào nghiên cứu trong hệ thống điện lớn, thực hiện phân tích chi tiết vai trò của nó trong hệ thống cũng như hiệu quả nghiên cứu bằng phazor động.

Chương 4 đưa ra các kết quả và định hướng nghiên cứu tiếp theo trong khuôn khổ luận văn. -7- CHƯƠNG II. CƠ SỞ TOÁN HỌC MÔ PHỎNG HỆ LAI CHƯƠNG II. CƠ SỞ TOÁN HỌC MÔ TẢ HỆ LAI Trong phần này, phát triển một hệ cơ sở mô phỏng mang tính tổng quát và hệ thống để mô phỏng các đặc tính xác lập hệ thống công suất.

Bắt đầu chương giới thiệu các phương trình vi phân, số học đóng cắt và xóa trạng thái dùng mô tả toán học đặc tính động học lai của các hệ thống công suất. Dựa trên đó, một môi trường mô phỏng linh hoạt và module hóa sẽ được phát triển. Đồng thời bao hàm chi tiết các thủ tục quan trọng của quá trình mô phỏng và một số công cụ thực thi để phát triển mô hình. Cơ sở toán học mô tả hệ thống Đặc tính động học của các hệ thống vật lý là thường được nghiên cứu với các phương trình mô tả thích hợp.

Các phương trình mô tả bao gồm các mô hình toán học thích hợp mô tả mối quan hệ giữa các thông số có thể quan sát được trong hệ thống dưới dạng các quan hệ toán học và các phương pháp số học được dùng để tính toán số học đặc tính phức hợp của hệ thống. Phân tích đặc tính xác lập của hệ thống công suất, các mô hình thành phần có thể được mô tả bởi các phương trình vi phân thường (ODEs- Ordinary Differential Equations), các phương trình vi phân đại số (DAEs- Differential Algebraic Equations) hoặc các phương trình vi phân riêng phần (PDEs- Partial Differential Equations) tùy thuộc vào bản chất nghiên cứu. Ví dụ, nếu mục đích của nghiên cứu là mang tính địa phương hơn chỉ quan tâm đến sự phân bố các trường điện từ dọc theo một đường dây truyền tải trong hệ thống công suất, thì mô tả tham số rải với các phương trình vi phân từng phần sẽ được dùng để mô hình hóa đường dây truyền tải. Nếu mục đích của sự nghiên cứu là liên động của đường dây truyền tải với các thành phần khác của hệ thống, nơi mà sự tương tác giữa các trường điện từ của các thành phần khác nhau là cần quan tâm, thì mô tả tham số (R,L,C) với các phương trình vi phân thường là đủ.

Nếu ta quan tâm đến các đặc tính xác lập điện cơ chậm hơn và ở mức độ hệ thống hơn, thậm chí các đặc tính xác lập điện từ của đường dây truyền tải điện có thể được bỏ qua và đặc tính của nó có thể được mô tả bởi các phương trình đại số thông thường. Hơn nữa, chọn lựa mô hình toán học thích hợp cũng phụ thuộc vào đặc tính các thành phần cấu thành hệ thống cần nghiên cứu. Có những nhà máy quy mô lớn như nhà máy nước, nhà máy nhiệt có đặc tính động học liên tục, chậm với các hằng -8- CHƯƠNG II. CƠ SỞ TOÁN HỌC MÔ PHỎNG HỆ LAI số thời gian lớn cỡ giây.

Nhưng cũng có các bộ điều khiển như bộ điều áp tự động (AVR- Automatic Voltage Regulators) thể hiện các động học liên tục, nhanh với các hằng số thời gian cỡ vài chục ms. Các thành phần như là thay đổi đầu phân áp của các máy biến áp và các thiết bị bảo vệ cũng đưa ra các động học gián đoạn bởi đặc tính gián đoạn như vị trí đầu phân áp của máy biến áp và các logic rơ le bảo vệ. Khi toàn hệ thống công suất được nối liên động với nhau, có một sự tương tác thường xuyên giữa các động học liên tục và gián đoạn này. Mô tả toán học của các mô hình phải bao hàm được cả hai thành phần liên tục và gián đoạn tự nhiên đó.

Một tiêu chuẩn quan trọng khác để lựa chọn mô tả cho một hệ thống đó là sự tuyến tính. Nếu tất cả các toán tử trong mô hình toán học mang đặc điểm tuyến tính, kết quả mô hình toán học được định nghĩa là tuyến tính, trái lại ta có hệ là phi tuyến. Có một số cách tiếp cận mà ở đó đặc tính phi tuyến của hệ được xấp xỉ bởi từng đặc tính tuyến tính. Trong các trường hợp cần hiệu quả về tính toán, các phương pháp và thuật toán cho các hệ tuyến tính được áp dụng để tính toán đặc tính hệ thống.

Hiệu quả của những phần xấp xỉ tuyến tính này tùy thuộc vào mức độ phi tuyến của hệ. Cũng như trong các hệ thống công suất có nhiều các yếu tố phi tuyến. Ví dụ một số đặc điểm phi tuyến là vốn có, như là bão hòa từ của lõi sắt hoặc các quan hệ toán học giữa các thông số hệ thống như mối quan hệ giữa công suất tác dụng, biên độ điện áp và góc pha điện áp . sin (θ  θ)  Tùy thuộc vào các hệ thống công suất có thể được mô tả như là một hệ thống phi tuyến với các động học liên tục/gián đoạn nhanh/chậm.

Sự thường xuyên tương tác giữa các động học liên tục và gián đoạn làm cho hệ thống công suất là một lớp của các hệ thống lai. Trọng tâm trong phần tiếp theo sẽ là mô tả toán học đầy đủ các mặt của hệ thống công suất. Mô tả toán học hệ thống lai Mô tả toán học đầy đủ cho các hệ thống công suất sẽ bao hàm các động học phi tuyến liên tục và gián đoạn. Những hệ thống đó với đặc tính được điều khiển bởi cả hai trạng thái liên tục và gián đoạn, được gọi là các hệ thống lai.

Trong các hệ thống lai, có sự liên quan chặt chẽ giữa các đặc tính liên tục và gián đoạn nên chúng cần được phân tích một cách đồng thời. -9- CHƯƠNG II. CƠ SỞ TOÁN HỌC MÔ PHỎNG HỆ LAI Các hệ thống lai được đặc trưng bởi: • Các trạng thái liên tục và gián đoạn. • Các động học liên tục.

• Các sự kiện gián đoạn. • Thay đổi của trạng thái gián đoạn tại các sự kiện. Một hệ thống lai có thể được được minh họa trong hình 2.1, ở đó các nút biểu diễn đặc tính động học liên tục của hệ thống tại một chế độ và ở các sườn thể hiện các điều kiện và các hướng chuyển đổi từ một chế độ này sang chế độ khác của hệ thống. Nếu một điều kiện chuyển đổi là thỏa mãn, hệ nhảy tới chế độ khác và duy trì ở đó, cho đến khi điều kiện chuyển đổi khác được thỏa mãn.

Hệ thống ở chế độ y2 < 0 ∨ y4 < 0 thứ nhất Hệ thống ở chế độ thứ hai y1 > 0 y4 > 0 Hệ thống ở chế độ thứ ba Hệ thống ở chế độ y5 < 0 thứ tư y3 == 0 Hình 2. Sơ đồ thay đổi chế độ của một hệ lai Trong các hệ thống công suất, đặc tính liên tục của hệ thống tại các chế độ khác nhau có thể được mô tả bởi các phương trình vi phân đại số (DAEs- Differential-Algebraic Equations). Các sự kiện gián đoạn hay các động học đóng cắt vốn có trong hệ thống tác động làm cho hệ nhảy sang chế độ khác như được minh họa trong hình 2.1, ở đó đặc tính liên tục của hệ thống được mô tả bởi bộ DAEs mới. Việc nhảy tới một bộ DAEs mới có thể được gây ra bởi thay đổi trong một biến trạng thái gián đoạn ví dụ vị trí dây rẽ của máy biến áp.

-10- CHƯƠNG II. CƠ SỞ TOÁN HỌC MÔ PHỎNG HỆ LAI Đặc tính của một hệ thống lai có thể được mô hình hóa bởi một bộ các phương trình vi phân, đại số đóng cắt và xóa trạng thái (DSAR- Differential, Switched Algebraic and State Reset) như sau , , λ,)  =( (2.5) Có thể dễ dàng nhận thấy, (2.1) mô tả các phương trình vi phân, (2.4) được gọi là các phương trình đại số đóng cắt, (2.5) là các phương trình xóa trạng thái, ở đây • x là các trạng thái động học liên tục. • z là các trạng thái gián đoạn. • y là các biến trạng thái đại số.

• λ là các tham số. Dấu trừ trên đầu ký hiệu cho các giá trị trước sự kiện đó và dấu cộng chỉ giá trị sau sự kiện. Ban đầu, đặc tính hệ thống được mô tả bởi DAE trong (2. Sự chuyển đổi sang bộ DAE khác xảy ra nếu điều kiện chuyển đổi tương ứng thỏa mãn.

Các điều kiện chuyển đổi này được kiểm tra bằng các biến sự kiện ys và yr. ys R R R R R R xác định các sự kiện đóng cắt và yr là các sự kiện xóa trạng thái. Một sự kiện được R R chuyển bằng việc thay đổi dấu của một thành phần y s và/hoặc một thành phần yr R R R R ( )   qua không.
