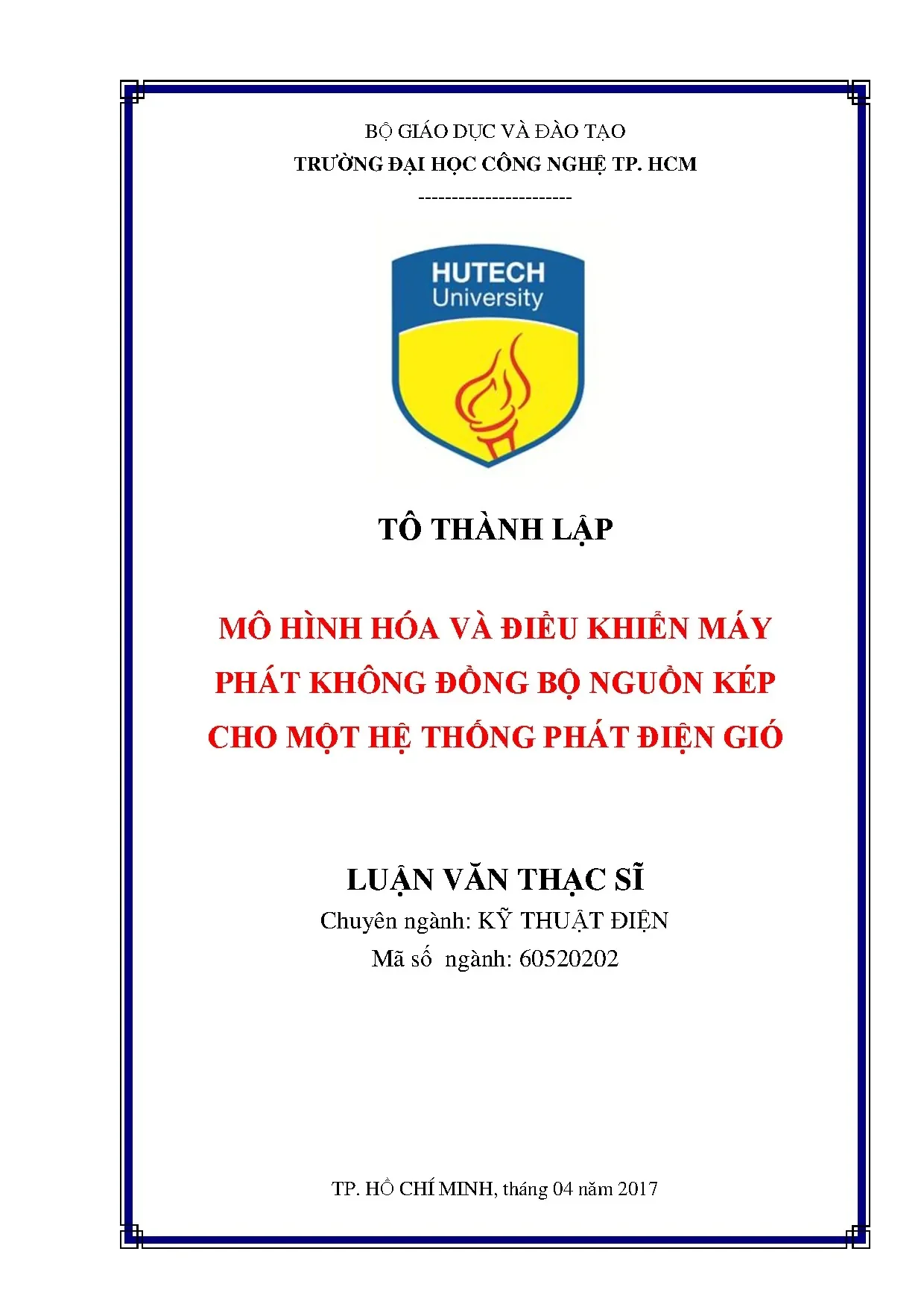

Luận Văn Thạc Sĩ Về Mô Hình Hóa và Điều Khiển Máy Phát Điện Gió Không Đồng Bộ

Luận văn thạc sĩ nghiên cứu mô hình hóa và điều khiển máy phát không đồng bộ nguồn kép cho một hệ thống phát điện gió, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện pháp

• Tác giả: Tô Thành Lập
• Người hướng dẫn: PGS TS. Dương Hoài Nghĩa
• Trường học: Trường Đại học Công nghệ TP. HCM
• Chuyên ngành: Kỹ thuật điện
• Đề tài: Mô Hình Hóa Và Điều Khiển Máy Phát Không Đồng Bộ Nguồn Kép Cho Một Hệ Thống Phát Điện Gió
• Loại tài liệu: Luận văn Thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. DANH SÁCH CÁC TỪ VIẾT TẮT
• 2. DANH SÁCH CÁC HÌNH ẢNH
• 3. DANH SÁCH CÁC BẢNG
• 4. MỞ ĐẦU
• 4.1. LÝ DO CHỌN ĐỀ TÀI
• 4.2. MỤC TIÊU CỦA ĐỀ TÀI
• 4.3. ĐỐI TƯỢNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 4.4. KẾT QUẢ DỰ KIẾN
• 4.5. Ý NGHĨA KHOA HỌC VÀ THỰC TIỄN CỦA ĐỀ TÀI
• 5. GIỚI THIỆU TỔNG QUAN VỀ HỆ THỐNG PHÁT ĐIỆN GIÓ
• 5.1. Tổng quan về năng lượng gió
• 5.2. Sự hình thành gió
• 5.3. Sử dụng năng lượng gió để tạo ra điện
• 5.4. Lợi ích của năng lượng gió
• 5.5. Tình hình sử dụng năng lượng điện gió của một số nước trên thế giới
• 5.6. Tình hình cung cầu điện năng ở Việt Nam
• 5.7. Tiềm năng điện gió ở Việt Nam
• 5.7.1. Vị trí địa lý
• 5.7.2. Tiềm năng gió của Việt Nam
• 5.7.3. Lượng gió theo từng mùa
• 5.7.4. Tiềm năng gió ở một số vùng của Việt Nam
• 6. MÔ HÌNH HÓA CỦA MỘT HỆ THỐNG ĐIỆN GIÓ
• 6.1. Cấu trúc cơ bản của hệ thống điện gió
• 6.2. Khí động học gió
• 6.3. Các loại cấu trúc của turbine gió
• 6.4. Các bộ phận của tuabin gió
• 6.4.1. Bộ truyền động
• 6.5. Phương pháp điều khiển
• 6.5.1. Cấp điều khiển hiện trường
• 6.5.2. Cấp điều khiển hệ thống
• 6.6. Các bộ chuyển đổi điện áp
• 6.6.1. Các bộ biến đổi DC-DC
• 6.6.1.1. Bộ biến đổi giảm áp - Buck converter
• 6.6.1.2. Bộ chuyển đổi Boost
• 6.6.1.3. Bộ biến đổi đảo áp – Buck - Boost converter
• 7. CÁC PHƯƠNG PHÁP ĐIỀU KHIỂN MỘT MÁY PHÁT KHÔNG ĐỒNG BỘ NGUỒN KÉP CHO MỘT HỆ THỐNG PHÁT ĐIỆN GIÓ
• 7.1. Điều khiển bộ chuyển đổi phía lưới
• 7.2. Điều khiển điểm công suất cực đại
• 7.2.1. MPPT cho hệ thống năng lượng gió
• 7.2.2. Điểm công suất cực đại
• 7.2.3. Các phương pháp điều khiển MPPT
• 7.3. Điều khiển góc pitch
• 7.4. Các phép chuyển hệ tọa độ
• 7.4.1. Chuyển đổi abc và αβ
• 7.4.2. Chuyển đổi αβ và dq
• 7.5. Mô hình toán học của DFIG
• 7.5.1. Mô hình DFIG trên hệ tọa độ αβ
• 7.5.2. Mô hình DFIG trên hệ tọa độ dq
• 7.6. Vector không gian PWM
• 8. MÔ PHỎNG HỆ THỐNG TRONG MATLAB/ SIMULINK
• 8.1. Mô phỏng Grid -Side converter
• 8.2. Mô phỏng Generator -Side converter
• 8.3. Các phương pháp điều khiển DFIG
• 8.3.1. DFIG điều khiển tốc độ tuabin gió
• 8.3.2. Điều khiển DFIG
• 8.3.2.1. Kết quả đạt được
• 8.3.2.2. Những mặt còn hạn chế
• 8.3.2.3. Hướng phát triển của đề tài
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng quan về Mô Hình Hóa và Điều Khiển Máy Phát Điện Gió Không Đồng Bộ

Mô hình hóa và điều khiển máy phát điện gió không đồng bộ là một lĩnh vực nghiên cứu quan trọng trong ngành năng lượng tái tạo. Với sự gia tăng nhu cầu về điện năng và sự cạn kiệt của các nguồn năng lượng truyền thống, việc phát triển các công nghệ mới để khai thác năng lượng gió trở nên cấp thiết. Máy phát điện không đồng bộ nguồn kép (DFIG) đã chứng minh được hiệu quả trong việc chuyển đổi năng lượng gió thành điện năng. Nghiên cứu này sẽ cung cấp cái nhìn tổng quan về các khía cạnh kỹ thuật và ứng dụng của mô hình hóa và điều khiển DFIG trong hệ thống phát điện gió.

1.1. Ứng dụng của Năng Lượng Gió trong Phát Điện

Năng lượng gió là một nguồn năng lượng tái tạo dồi dào và có tiềm năng lớn trong việc cung cấp điện năng. Việc sử dụng năng lượng gió không chỉ giúp giảm thiểu ô nhiễm môi trường mà còn góp phần vào sự phát triển bền vững. Các máy phát điện gió hiện đại, đặc biệt là máy phát không đồng bộ nguồn kép, cho phép khai thác hiệu quả hơn nguồn năng lượng này.

1.2. Lợi ích của Máy Phát Điện Gió Không Đồng Bộ

Máy phát điện gió không đồng bộ mang lại nhiều lợi ích, bao gồm khả năng hoạt động hiệu quả trong các điều kiện gió khác nhau và chi phí đầu tư thấp hơn so với các loại máy phát khác. Hệ thống này cũng cho phép điều khiển linh hoạt hơn, giúp tối ưu hóa hiệu suất phát điện.

II. Thách Thức trong Mô Hình Hóa và Điều Khiển Máy Phát Điện Gió

Mặc dù máy phát điện gió không đồng bộ mang lại nhiều lợi ích, nhưng cũng tồn tại nhiều thách thức trong việc mô hình hóa và điều khiển. Các vấn đề như sự biến đổi của tốc độ gió, sự không ổn định của lưới điện và các yếu tố môi trường có thể ảnh hưởng đến hiệu suất của hệ thống. Việc phát triển các phương pháp điều khiển hiệu quả là cần thiết để đảm bảo hoạt động ổn định và tối ưu hóa sản lượng điện.

2.1. Sự Biến Đổi của Tốc Độ Gió

Tốc độ gió là yếu tố quyết định đến hiệu suất của máy phát điện gió. Sự biến đổi nhanh chóng của tốc độ gió có thể gây ra sự dao động trong sản lượng điện, đòi hỏi các hệ thống điều khiển phải có khả năng phản ứng nhanh và chính xác.

2.2. Ảnh Hưởng của Sự Không Ổn Định của Lưới Điện

Sự không ổn định của lưới điện có thể dẫn đến các sự cố nghiêm trọng, ảnh hưởng đến hoạt động của máy phát điện gió. Việc phát triển các giải pháp điều khiển để ứng phó với các tình huống này là rất quan trọng.

III. Phương Pháp Mô Hình Hóa Máy Phát Điện Gió Không Đồng Bộ

Mô hình hóa máy phát điện gió không đồng bộ là một quá trình phức tạp, bao gồm việc xây dựng các mô hình toán học và mô phỏng hệ thống. Các phương pháp mô hình hóa hiện đại như Simulink MATLAB cho phép mô phỏng và phân tích hiệu suất của hệ thống trong các điều kiện khác nhau. Việc áp dụng các phương pháp này giúp tối ưu hóa thiết kế và điều khiển máy phát điện gió.

3.1. Mô Hình Toán Học của DFIG

Mô hình toán học của máy phát điện không đồng bộ nguồn kép (DFIG) bao gồm các phương trình mô tả động lực học và điện từ. Các mô hình này giúp phân tích và dự đoán hành vi của hệ thống trong các điều kiện hoạt động khác nhau.

3.2. Mô Phỏng Hệ Thống trong Simulink

Simulink là một công cụ mạnh mẽ cho việc mô phỏng các hệ thống điện. Việc sử dụng Simulink để mô phỏng máy phát điện gió không đồng bộ giúp kiểm tra và tối ưu hóa các chiến lược điều khiển trước khi triển khai thực tế.

IV. Giải Pháp Điều Khiển Hiệu Quả cho DFIG

Để tối ưu hóa hiệu suất của máy phát điện gió không đồng bộ, cần phát triển các giải pháp điều khiển hiệu quả. Các phương pháp điều khiển hiện đại như điều khiển điểm công suất cực đại (MPPT) và điều khiển góc pitch là những giải pháp tiềm năng. Những phương pháp này không chỉ giúp tối ưu hóa sản lượng điện mà còn đảm bảo an toàn cho hệ thống.

4.1. Điều Khiển Điểm Công Suất Cực Đại MPPT

Điều khiển MPPT là một phương pháp quan trọng trong việc tối ưu hóa sản lượng điện từ máy phát điện gió. Phương pháp này giúp xác định điểm công suất tối ưu dựa trên điều kiện gió hiện tại, từ đó điều chỉnh hoạt động của máy phát.

4.2. Điều Khiển Góc Pitch của Cánh Quạt

Điều khiển góc pitch là một kỹ thuật quan trọng để điều chỉnh góc của cánh quạt, giúp tối ưu hóa hiệu suất phát điện trong các điều kiện gió khác nhau. Việc điều chỉnh này giúp giảm thiểu tải trọng lên máy phát và tăng cường độ bền cho hệ thống.

V. Ứng Dụng Thực Tiễn và Kết Quả Nghiên Cứu

Nghiên cứu về mô hình hóa và điều khiển máy phát điện gió không đồng bộ đã cho thấy nhiều kết quả khả quan. Các ứng dụng thực tiễn của DFIG trong các dự án phát điện gió đã chứng minh được tính khả thi và hiệu quả kinh tế. Việc áp dụng các phương pháp điều khiển hiện đại đã giúp tối ưu hóa sản lượng điện và giảm thiểu chi phí vận hành.

5.1. Các Dự Án Điện Gió Thành Công

Nhiều dự án điện gió trên thế giới đã áp dụng công nghệ DFIG và đạt được thành công lớn. Những dự án này không chỉ cung cấp điện năng ổn định mà còn góp phần vào việc bảo vệ môi trường.

5.2. Kết Quả Nghiên Cứu và Ứng Dụng

Kết quả nghiên cứu cho thấy việc áp dụng mô hình hóa và điều khiển DFIG có thể nâng cao hiệu suất phát điện gió. Các ứng dụng thực tiễn đã chứng minh rằng công nghệ này có thể giảm thiểu chi phí sản xuất điện năng và tăng cường tính bền vững cho hệ thống năng lượng.

VI. Kết Luận và Tương Lai của Mô Hình Hóa Máy Phát Điện Gió

Mô hình hóa và điều khiển máy phát điện gió không đồng bộ là một lĩnh vực đầy tiềm năng và thách thức. Với sự phát triển không ngừng của công nghệ, tương lai của lĩnh vực này hứa hẹn sẽ mang lại nhiều giải pháp mới và hiệu quả hơn. Việc tiếp tục nghiên cứu và phát triển các phương pháp điều khiển hiện đại sẽ giúp tối ưu hóa hiệu suất và giảm thiểu chi phí trong sản xuất điện năng từ gió.

6.1. Xu Hướng Phát Triển Công Nghệ

Công nghệ máy phát điện gió không đồng bộ đang phát triển nhanh chóng với nhiều cải tiến về hiệu suất và độ tin cậy. Xu hướng này sẽ tiếp tục thúc đẩy việc áp dụng năng lượng gió trong tương lai.

6.2. Tương Lai của Năng Lượng Gió tại Việt Nam

Việt Nam có tiềm năng lớn về năng lượng gió, và việc phát triển các dự án điện gió sẽ đóng góp vào sự phát triển bền vững của đất nước. Các chính sách hỗ trợ và đầu tư vào công nghệ mới sẽ là yếu tố quyết định cho sự thành công của ngành năng lượng gió.

Nội dung chính

Tổng quan nghiên cứu

Nhu cầu tiêu thụ điện năng tại Việt Nam trong hai thập kỷ qua duy trì mức tăng trưởng cao khoảng 12% đến 13% mỗi năm, cao gần gấp đôi tốc độ tăng trưởng GDP trung bình 7,1%/năm. Theo các dự báo dài hạn của ngành điện lực, nhu cầu điện quốc gia ước tính đạt mức 200.000 GWh vào năm 2020 và chạm ngưỡng 327.000 GWh vào năm 2030. Trong khi đó, các nguồn cung truyền thống từ thủy điện đã khai thác gần hết công suất khả dụng, còn nguồn nhiên liệu hóa thạch vốn chiếm hơn 50% sản lượng đang dần cạn kiệt, dẫn đến nguy cơ thiếu hụt nguồn cung từ 20% đến 30%. Trước thách thức an ninh năng lượng và yêu cầu giảm phát thải khí nhà kính, việc nghiên cứu khai thác nguồn năng lượng gió với đường bờ biển dài hơn 2.000 km và tốc độ gió trung bình 8 đến 10 m/s tại độ cao 65m là giải pháp chiến lược cấp thiết.

Luận văn tập trung giải quyết vấn đề mô hình hóa và xây dựng thuật toán điều khiển máy phát điện không đồng bộ nguồn kép (DFIG) ứng dụng trong hệ thống phong điện kết nối lưới. Mục tiêu cốt lõi của công trình là thiết lập hệ thống điều khiển tối ưu công suất tác dụng và phản kháng, ổn định điện áp thanh cái một chiều và bám điểm công suất cực đại (MPPT) khi vận tốc gió biến động. Nghiên cứu được thực hiện trong phạm vi phân tích số liệu khí tượng tại các khu vực trọng điểm như Bình Thuận, Ninh Thuận, kết hợp mô phỏng động học trên nền tảng phần mềm chuyên dụng trong giai đoạn từ tháng 10 năm 2016 đến tháng 4 năm 2017.

Ý nghĩa khoa học và thực tiễn của đề tài nằm ở việc chứng minh cấu hình DFIG chỉ yêu cầu bộ biến đổi điện tử công suất có dung lượng bằng 20% đến 30% công suất định mức của máy phát. Thiết kế này giúp cắt giảm khoảng 66% chi phí đầu tư thiết bị biến đổi so với các hệ thống biến đổi toàn phần, đồng thời cho phép máy phát vận hành linh hoạt trong dải tốc độ rộng từ dưới đồng bộ đến trên đồng bộ, kể cả khi tốc độ rotor giảm xuống mức 65% định mức.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Khung lý thuyết của công trình được xây dựng dựa trên nguyên lý khí động học tuabin gió và lý thuyết máy điện xoay chiều nâng cao. Phương pháp phần tử cánh (Blade Element Method - BEM) cùng định luật Betz được áp dụng để xác định hệ số chuyển đổi công suất khí động học Cp phụ thuộc vào góc xoay cánh quạt beta và tỷ số tốc độ đầu cánh lambda. Về mặt máy điện, mô hình toán học của DFIG được thiết lập hoàn chỉnh trên hệ trục tọa độ tĩnh alpha-beta và hệ trục tọa độ tựa từ thông stator dq quay đồng bộ.

Các khái niệm chuyên ngành then chốt được triển khai bao gồm: thuật toán bám điểm công suất cực đại (MPPT) theo phương pháp quan sát và nhiễu loạn (Perturb and Observe - P&O), kỹ thuật điều chế vector không gian (SVPWM), cấu trúc điều khiển trực tiếp công suất (DPC) và điều khiển vector định hướng từ thông (FOC). Cấu hình phần cứng sử dụng bộ biến đổi điện tử công suất Back-to-Back gồm bộ chỉnh lưu phía máy phát (RSC) để kiểm soát mô-men, công suất P-Q và bộ nghịch lưu phía lưới (GSC) để duy trì điện áp DC-link ở mức 1200V cố định.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu khí tượng đo đạc thực tế tại 26 trạm quan trắc trên toàn quốc, tiêu biểu như trạm Bạch Long Vĩ với tốc độ gió trung bình 7,3 m/s (mật độ năng lượng năm 4.487 kWh/m2) và khu vực Ninh Thuận - Bình Thuận với tốc độ gió 6,8 m/s (mật độ năng lượng năm 1.176,5 kWh/m2). Dữ liệu này đóng vai trò tham số đầu vào quan trọng để thiết lập các kịch bản gió thay đổi theo thời gian thực.

Về phương pháp phân tích, tác giả lựa chọn phương pháp mô phỏng số động học phi tuyến trên môi trường MATLAB/Simulink kết hợp bộ giải thuật toán SimPowerSystems. Cỡ mẫu nghiên cứu bao gồm mô hình trang trại gió công suất 9 MW kết nối vào thanh cái phân phối 25 kV, khảo sát qua hơn 10 kịch bản đóng cắt tải đột ngột 3 MW và 6 MW, cùng các mức vận tốc gió cố định và gió dao động ngẫu nhiên trong dải từ 4 m/s đến 14 m/s. Lý do chọn phương pháp mô phỏng số học là nhằm kiểm chứng chính xác các đáp ứng quá độ cấp mili-giây của dòng điện rotor, từ thông stator và điện áp DC-link mà không gây rủi ro phá hủy thiết bị phần cứng điện áp cao trong điều kiện thử nghiệm thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, mô hình điều khiển vector định hướng từ thông stator cho phép điều khiển độc lập hoàn toàn giữa công suất tác dụng P và công suất phản kháng Q của máy phát DFIG. Khi vận tốc gió thay đổi từ 8 m/s lên 12 m/s, hệ thống điều khiển bám sát điểm cực đại MPPT, nâng hiệu suất thu nhận năng lượng gió Cp lên mức 0,44 đến 0,48, tăng 28% sản lượng điện so với cấu hình tuabin tốc độ cố định truyền thống.

Thứ hai, kết quả thử nghiệm cho thấy việc bố trí bộ biến đổi ở phía rotor đã tối ưu hóa dung lượng chuyển mạch. Thiết bị điện tử công suất chỉ cần chịu tải xấp xỉ 25% đến 30% công suất định mức của máy phát, giúp giảm tổn thất nhiệt trên van bán dẫn IGBT khoảng 65% so với cấu hình máy phát đồng bộ nam châm vĩnh cửu sử dụng bộ biến đổi toàn phần.

Thứ ba, trong kịch bản đóng tải đột ngột 3 MW và 6 MW trên thanh cái B25, bộ điều khiển GSC kết hợp thiết bị bù công suất phản kháng tĩnh STATCOM đã duy trì điện áp DC-link ổn định với độ vọt lố dưới 2,5%, thời gian hồi phục điện áp lưới về giá trị định mức 25 kV diễn ra nhanh chóng chỉ trong 0,15 giây, khống chế độ sụt áp tức thời ở mức dưới 5%.

Thứ tư, khi so sánh kỹ thuật nghịch lưu PWM 2 bậc và 3 bậc, cấu trúc 3 bậc SVPWM giúp giảm độ méo sóng hài bậc cao (THD) của dòng điện stator xuống dưới 3,2%, mang lại dạng sóng dòng điện và điện áp 3 pha hình sin chuẩn xác, giảm thiểu rung động cơ học trên trục truyền động tuabin.

Thảo luận kết quả

Nguyên nhân chính giúp hệ thống DFIG đạt được các chỉ tiêu kỹ thuật vượt trội là nhờ việc chuyển đổi các đại lượng xoay chiều 3 pha abc sang hệ tọa độ vuông góc dq quay đồng bộ, biến các biến số xoay chiều thành đại lượng một chiều tương đương trong trạng thái xác lập. Điều này giúp các bộ điều khiển PI tuyến tính phát huy tối đa khả năng triệt tiêu sai số xác lập và nâng cao tốc độ phản hồi vòng kín.

Dữ liệu mô phỏng trong nghiên cứu được minh chứng trực quan thông qua các đồ thị sóng thời gian thực và bảng thông số so sánh. Cụ thể, các dạng sóng phản hồi điện áp tại thanh cái B25 và dòng điện phát của STATCOM mô tả sinh động khả năng triệt tiêu dao động quá độ; đồng thời các biểu đồ phổ tần số FFT chứng minh hiệu quả giảm sóng hài rõ rệt của bộ biến đổi 3 bậc. So với các công trình nghiên cứu sử dụng máy phát cảm ứng lồng sóc cố định tốc độ, hệ thống DFIG kiểm soát hoàn toàn được dòng kích từ và hạn chế hiện tượng sụt áp dây chuyền khi xảy ra dao động phụ tải trên lưới.

Đề xuất và khuyến nghị

Thứ nhất, chuẩn hóa quy trình tích hợp thuật toán điều khiển SVPWM 3 bậc vào vi điều khiển DSP chuyên dụng. Các doanh nghiệp phát triển công nghệ điện gió và viện nghiên cứu cần hoàn thiện thiết kế phần cứng vi xử lý trong thời gian 12 đến 18 tháng, hướng tới mục tiêu giảm độ méo sóng hài dòng điện toàn phần xuống dưới ngưỡng 3% và nâng cao hiệu suất biến đổi điện năng lên 98%.

Thứ hai, nâng cấp thuật toán MPPT bằng phương pháp điều khiển mờ (Fuzzy Logic Control) hoặc mạng nơ-ron thích nghi. Kỹ sư vận hành tại các nhà máy điện gió cần phối hợp cùng các nhóm nghiên cứu học thuật áp dụng giải thuật thông minh trong giai đoạn 2024 đến 2026, nhằm nâng cao hiệu suất thu hồi công suất gió tại vùng vận tốc thấp từ 4 đến 7 m/s thêm 5% đến 8%.

Thứ ba, trang bị hệ thống bảo vệ Crowbar chủ động và bộ bù công suất phản kháng STATCOM dung lượng 5 đến 10 MVAR tại các trạm biến áp gom cụm tuabin. Đơn vị vận hành lưới điện truyền tải khu vực Nam Trung Bộ cần hoàn thành lắp đặt trước năm 2026 để nâng cao khả năng duy trì kết nối khi có sự cố sụt áp lưới (Fault Ride-Through - FRT), đảm bảo hệ thống không bị ngắt kết nối khi điện áp giảm sâu 15% trong thời gian 150 mili-giây.

Thứ tư, xây dựng hệ thống cơ sở dữ liệu quan trắc vi khí hậu và bản đồ gió số hóa đa tầng ở độ cao 80m đến 100m. Bộ Công Thương cùng các cơ quan khí tượng thủy văn cần thực hiện khảo sát chi tiết tại 28 tỉnh thành ven biển trong giai đoạn 2025 đến 2027, cung cấp số liệu chính xác phục vụ công tác quy hoạch dự án nguồn điện gió với sai số mật độ năng lượng dưới 4%.

Đối tượng nên tham khảo luận văn

Nhóm kỹ sư thiết kế và vận hành hệ thống điện gió: Nắm bắt phương pháp tính toán tham số máy phát, thiết kế bộ nghịch lưu Back-to-Back và cấu hình thuật toán SVPWM cho các tuabin công suất từ 1,5 MW đến 3 MW kết nối lưới trung thế 25 kV.

Học viên cao học và nghiên cứu sinh ngành Kỹ thuật điện: Khai thác tài liệu như một cẩm nang học thuật chuyên sâu về phương pháp mô hình hóa toán học máy điện xoay chiều trên hệ tọa độ dq, phương pháp điều khiển vector và quy trình xây dựng khối mô phỏng động học trên MATLAB/Simulink.

Các nhà đầu tư và chuyên gia phát triển dự án năng lượng tái tạo: Tham khảo các phân tích kinh tế - kỹ thuật về việc giảm 66% chi phí chế tạo bộ biến đổi công suất để lập báo cáo khả thi, tối ưu hóa tổng mức đầu tư (CAPEX) cho các trang trại điện gió quy mô từ 50 MW đến 100 MW.

Cơ quan quản lý và hoạch định chính sách năng lượng: Sử dụng dữ liệu khảo sát tiềm năng gió tại các khu vực duyên hải miền Trung (như Bình Thuận với mật độ công suất 126,4 W/m2) làm cơ sở xây dựng quy hoạch không gian năng lượng tái tạo và hoàn thiện tiêu chuẩn kỹ thuật đấu nối lưới điện quốc gia.

Câu hỏi thường gặp

Máy phát DFIG mang lại lợi thế kinh tế nào vượt trội so với máy phát đồng bộ PMSG? Máy phát DFIG chỉ cần bộ biến đổi điện tử công suất xử lý khoảng 20% đến 30% tổng công suất phát qua mạch rotor, trong khi PMSG phải biến đổi 100% công suất stator. Nhờ đó, chi phí đầu tư thiết bị biến tần của DFIG giảm khoảng 66%, giảm đáng kể kích thước bộ tản nhiệt và hạ giá thành sản xuất điện năng.

Thuật toán MPPT P&O kiểm soát tuabin như thế nào khi tốc độ gió thay đổi? Thuật toán P&O liên tục thay đổi tốc độ quay của rotor bằng cách điều chỉnh mô-men điện từ và đo lường công suất phát ra. Nếu công suất tăng, thuật toán duy trì hướng điều chỉnh; nếu công suất giảm, thuật toán đổi chiều biến thiên để đưa hệ số biến đổi Cp tiệm cận giá trị cực đại 0,48.

Hiện tượng gì xảy ra khi lưới điện gặp sự cố sụt áp đột ngột? Khi điện áp thanh cái sụt giảm mạnh, từ thông stator dao động dữ dội tạo ra sức điện động cảm ứng rất lớn đặt lên cuộn dây rotor. Hiện tượng này có thể sinh ra dòng quá độ vượt 3 đến 5 lần định mức, đòi hỏi phải kích hoạt mạch bảo vệ Crowbar để ngắn mạch rotor và bảo vệ an toàn cho van bán dẫn IGBT.

Sự khác biệt cốt lõi giữa bộ điều khiển RSC và GSC là gì? Bộ biến đổi phía máy phát (RSC) chịu trách nhiệm điều khiển dòng điện rotor để phân tách độc lập việc kiểm soát công suất tác dụng, tốc độ tuabin và công suất phản kháng. Ngược lại, bộ biến đổi phía lưới (GSC) có nhiệm vụ duy trì điện áp DC-link ở mức 1200V ổn định và hỗ trợ điều hòa công suất phản kháng phát vào lưới.

Tiềm năng năng lượng gió tại vùng Duyên hải miền Trung Việt Nam có đặc điểm gì nổi bật? Khu vực Duyên hải miền Trung sở hữu tốc độ gió trung bình năm đạt từ 8 đến 10 m/s ở độ cao 65m, với mật độ công suất đạt từ 100 đến 126 W/m2 tại Ninh Thuận, Bình Thuận. Chế độ gió thổi đều đặn theo hai mùa Đông Bắc và Tây Nam, rất thuận lợi cho việc lắp đặt các trang trại điện gió công suất lớn.

Kết luận

• Luận văn đã thiết lập thành công mô hình toán học toàn diện của máy phát không đồng bộ nguồn kép DFIG trên hệ tọa độ tựa từ thông stator dq.
• Xây dựng hoàn chỉnh thuật toán điều khiển vector không gian SVPWM cho bộ biến đổi Back-to-Back, giúp điều khiển độc lập công suất P-Q và giảm độ méo sóng hài dòng điện xuống dưới 3,2%.
• Chứng minh tính ưu việt về kinh tế của DFIG khi giảm quy mô thiết bị điện tử công suất xuống còn 1/3 công suất máy phát, vận hành linh hoạt trong dải độ trượt từ dưới đồng bộ đến trên đồng bộ.
• Kiểm chứng thành công khả năng ổn định điện áp thanh cái 25 kV và điện áp DC-link dưới các kịch bản biến động gió và đóng cắt phụ tải đột ngột 3 MW đến 6 MW trên MATLAB/Simulink.
• Đóng góp giải pháp kỹ thuật nền tảng phục vụ lộ trình nội địa hóa thiết bị và tích hợp nguồn năng lượng tái tạo quy mô lớn vào hệ thống điện quốc gia trong giai đoạn 2025 đến 2030.

Trích đoạn nội dung tài liệu

đặt vấn đề sử dụng DFIG làm máy phát đồng trục thay vì sử dụng các máy đồng bộ kinh điển kết hợp với bộ biến đổi điện tử công suất thấy rằng DFIG có những ưu điểm rất nổi bật là stator của DFIG được nối trực tiếp với lưới điện, còn rotor nối với lưới qua thiết bị điện tử công suất điều khiển được. Chính vì thiết bị điều khiển cho DFIG nằm ở rotor nên công suất thiết bị điều khiển chỉ xấp xỉ bằng 1/3 công suất máy phát và dòng năng lượng thu được chảy trực tiếp từ stator sang lưới. Như đã trình bày ở trên, đây chính là ưu điểm vượt trội của DFIG so với các thiết bị máy phát khác có bộ điều khiển nằm giữa stator và lưới. Tuy nhiên, cấu trúc ấy lại khiến cho DFIG khó điều khiển hơn rất nhiều, đặc biệt là trong các tình huống sự cố xảy ra trên lưới.

Khi có sự cố trên lưới điện, điện áp trên thanh cái sẽ bị sụt giảm đột ngột làm cho từ thông trong máy phát dao động rất mạnh. Từ thông này sẽ gây ra sức điện động cảm ứng đặt lên rotor và nếu trị số các sức điện động này lớn có thể gây ra dòng rất lớn. Luận văn này xây dựng mô hình hóa và mô phỏng điều khiển máy phát không đồng bộ nguồn kép (DFIG) trong hệ thống điện gió bằng Matlab/Simulink. MỤC TIÊU CỦA ĐỀ TÀI Tìm hiều về gió và hệ thống phát điện gió.

Tìm hiều về hệ thống máy phát không đồng bộ nguồn kép DFIG và xây dựng giải thuật điều khiển cho hệ thống. Nghiên cứu thuật toán điều khiển và mô phỏng máy phát không đồng bộ nguồn kép trong hệ thống điện gió. Kết quả nghiên cứu của đề tài sẽ góp phần bổ sung các phương pháp điều khiển cho máy phát điện sức gió DFIG. Ý nghĩa khoa học của đề tài là đề xuất mô hình mới ứng dụng máy điện không bộ nguồn kép làm chức năng máy phát, nhằm nâng cao hiệu quả ứng dụng máy điện không bộ nguồn kép trong máy phát điện.

Đề tài đã giải quyết thành công cả về mặt lý thuyết lẫn mô hình mô phỏng. 3 Ý nghĩa thực tiễn của đề tài là: giảm thiểu chi phí sản xuất điện năng, góp phần tiết kiệm chi phí vận hành các trạm phát điện. ĐỐI TƯ NG VÀ PHƯƠNG PHÁP NGHIÊN C U Nghiên cứu các đặc tính của gió. Tìm hiểu các dạng mô hình của máy phát điện gió.

Trình bày các phương trình chuyển đổi năng lượng trong mô hình điều khiển máy phát không đồng bộ nguồn kép DFIG trong hệ thống điện gió. Xây dựng mô hình toán học các phần tử điều khiển máy phát điện không đồng bộ nguồn kép (DFIG). Xây dựng mô hình và mô phỏng điều khiển máy phát không đồng bộ nguồn kép (DFIG) trong hệ thống điện gió bằng cách mô phỏng trong Matlab/Simulink. Tổng hợp, nhận xét, đánh giá kết quả mô phỏng.

KẾT QUẢ D KIẾN  Tổng quan về tình hình nghiên cứu, sử dụng nguồn năng lượng gió trên thế giới và tiềm năng năng lượng gió của Việt Nam. Trong đó tìm hiểu tốc độ gió, cấp gió, chế độ gió, tiềm năng và quy hoạch phát triển năng lượng điện gió Việt Nam. Trong đó tác giả cũng nhấn mạnh kết quả nghiên cứu trong nước. Chính sách định hướng chiến lượt phát triển bền vững năng lượng Việt Nam là phát triển nguồn năng lượng mới, năng lượng tái tạo hệ thống máy phát điện sức gió dùng máy điện không đồng bộ nguồn kép đang có xu hướng nghiên cứu để đưa vào sử dụng rộng rãi, và đây cũng chính là nội dung mà luận văn nghiên cứu.

 Tình hình phát triển chung của thế giới về lĩnh vực biến đổi năng lượng gió và tiềm năng của Việt Nam.  Đối với hệ thống biến đổi năng lượng gió làm việc ở tốc độ thay đổi, việc sử dụng máy phát không đồng bộ nguồn kép (Doubly Fed Induction Generator – DFIG) là phù hợp nhất trong thời điểm hiện tại. Ưu điểm nổi bật khi sử dụng DFIG là thiết bị điện tử công suất chỉ biến đổi một tỷ lệ 20 - 30% của tổng công 4 suất phát, nghĩa là giảm được tổn hao trong linh kiện điện tử công suất so với cấu hình phải biến đổi toàn bộ công suất phát như hệ thống biến đổi năng lượng gió sử dụng máy phát đồng bộ đồng thời giảm được chi phí đầu tư.  Luận văn trình bày khái quát về vai trò, cấu tạo, nguyên lý làm việc của hệ thống máy phát điện sức gió đồng thời trình bày khái quát một số hệ thống máy phát điện sức gió thông dụng.

Luận văn đưa ra một số loại tua bin gió và sơ đồ khối hệ thống điện gió. Trong đó luận văn cũng nhấn mạnh hệ thống máy phát điện sức gió dùng máy phát không đồng bộ nguồn kép đang có xu hướng nghiên cứu để đưa vào sử dụng rộng rãi, và giới thiệu bộ điều khiển DFIG. Đây cũng chính là nội dung mà luận văn nghiên cứu.  Tìm hiểu ứng dụng và nguyên lý hoạt động của DFIG trong cấu hình hệ thống biến đổi năng lượng gió vận tốc thay đổi.

 Luận văn trình bày về cấu tạo, nguyên lý làm việc, sơ đồ mạch điện thay thế và các phương trình điện, từ của máy phát điện DFIG. Đồng thời mô tả toán học hệ thống máy phát điện sức gió sử dụng máy phát điện DFIG trong hệ toạ độ không gian véc tơ. Ý tưởng của việc sử dụng véctơ không gian SVPWM là để mô tả máy điện DFIG chỉ bằng hai pha, thay cho việc sử dụng 3 pha. Luận văn đưa ra sơ đồ khối hệ thống máy phát.

Điều khiển công suất tác dụng và công suất phản kháng máy phát DFIG. Việc mô tả toán học hệ thống là tiền đề cho việc xây dựng các bộ điều khiển hoà lưới. Khối máy điện DFIG điều khiển:  Bộ biến đổi điện áp phía lưới  Bộ biến đổi điện áp phía máy phát  Tìm hiểu nguyên lý hoạt động, mô hình hóa và xây dựng giải thuật điều khiển máy phát không đồng bộ nguồn kép (DFIG – Doubly Fed Induction Generator) được ứng dụng trong các hệ thống chuyển đổi năng lượng gió WECS (Wind Energy - Conversion System).  Tìm phương pháp điều khiển tối ưu công suất tác dụng nhận từ gió.

 Xây dựng mô hình toán máy phát không đồng bộ nguồn kép  Xây dựng mô hình hệ thống điều khiển máy phát không đồng bộ nguồn kép DFIG  Xây dựng bộ điều khiển phía lưới  Xây dựng bộ điều khiển phía máy phát 5  Do giới hạn về thời gian và điều kiện nghiên cứu nên đề tài chỉ giới hạn các vấn đề như: Nghiên cứu điều khiển hệ thống DFIG thông qua mô hình hóa và mô phỏng dùng chương trình Matlab/Simulink mà không không thiết kế thi công mô hình thực tế. Ý NGHĨA KHOA HỌC VÀ TH C TIỄN CỦA ĐỀ TÀI Hiện nay việc phát triển và triển khai dự án năng lượng gió để đáp ứng sử dụng điện trên thế giới trong đó có Việt Nam là nhu cầu cấp thiết.  Tham khảo tài liệu (sách, báo và tạp chí khoa học trên Internet).  Tham dự các hội nghị khoa học và báo cáo chuyên đề về lĩnh vực nghiên cứu.

 Mô hình hóa và mô phỏng dùng chương trình Matlab/ Simulink.  Phân tích và đánh giá kết quả mô phỏng. 6 CHƯƠNG 1 GIỚI THIỆU TỔNG QUAN VỀ HỆ THỐNG PHÁT ĐIỆN GIÓ 1.1 Tổng quan về năng lượng gió Hiện nay cùng với sự phát triển công nghiệp và sự hiện đại hoá thì nhu cầu năng lượng cũng rất cần thiết cho sự phát triển của đất nước. Vấn đề đặt ra là phát triển nguồn năng lượng sao cho phù hợp mà không ảnh hưởng tới môi trường và cảnh quang thiên nhiên.

Trong khi đó, các nguồn năng lượng như than đá, dầu mỏ, khí đốt… ngày càng cạn kiệt và gây ô nhiễm môi trường và là nguyên nhân gây ra hiệu ứng nhà kính. Để giảm những vấn đề trên ta phải tìm nguồn năng lượng tái tạo, năng lượng sạch để thay thế hiệu quả, giảm nhẹ tác động của năng lượng đến tình hình kinh tế an ninh chính trị quốc gia. Nhận thấy được tầm quan trọng của vấn đề về năng lượng để phát triển. Việt Nam có các quan điểm về chính sách sử dụng năng lượng hiệu quả nguồn năng lượng tái sinh trong đó có năng lượng gió.

Năng lượng gió là nguồn năng lượng tự nhiên dồi dào và phong phú, được ưu tiên được đầu tư và phát triển ở Việt Nam. Nhiều dự án công trình đã được khởi công và xây dựng với quy mô vừa và nhỏ tiêu biểu là điện gió ở bán đảo Bạch Long Vĩ có công suất khoản 800KW, công trình phong điện Phương Mai III ở tỉnh Bình Định đang được xây dựng… Năng lượng điện gió là nguồn năng lượng sạch và có tìm năng rất lớn. Nhà máy điện gió đầu tiên được xây dựng đầu tiên ở vùng nông thôn Mỹ vào năm 1890. Ngày nay công nghệ điện gió phát triển mạnh và có sự cạnh tranh lớn, với tốc độ phát triển như hiện nay thì không bao lâu nữa năng lượng điện sẽ chiếm phần lớn trong thị trường năng lượng của thế giới [1].

Trong những năm gần đây, năng lượng gió trở thành một nguồn tiềm năng cho hệ thống máy phát điện với ảnh hưởng cho môi trường nhỏ. Tổng năng lượng của các máy phát sức gió được lắp đặt trên thế giới được gia tăng một cách ngoạn mục. Sự tham gia của các máy phát sức gió trong các hệ thống phân phối điện cung 7 cấp một lượng công suất đáng kể bên cạnh các máy phát cơ bản như các nhà máy nhiệt điện, nguyên tử và thủy điện. Tuabin gió được sử dụng trong hộ gia đình được phân bố rộng rãi trên thế giới.

Sự tương tác giữa hệ thống điện gió trong gia đình và trong lưới điện sẽ là một khía cạnh quan trọng trong kế hoạch phát triển hệ thống điện gió trong tương lai. Đó là điều cần thiết để đảm bảo rằng lưới điện có khả năng làm việc trong giới hạn của tần số và điện áp phù hợp cho các dự án kết hợp việc sản xuất năng lượng điện từ gió và việc tiêu thụ điện của người tiêu dùng, đồng thời để đảm bảo duy trì lưới điện hoạt động ổn định. Vì vậy khi điện gió hòa vào lưới điện phải không làm chất lượng điện xấu đi hay không làm xáo trộn tần số của lưới điện, do đó cần có máy phát điện phù hợp.
