Tổng quan nghiên cứu

Tình trạng sạt lở bờ sông tại khu vực Đồng bằng sông Cửu Long đang diễn ra với tần suất và mức độ ngày càng nghiêm trọng. Thống kê địa chất thủy văn cho thấy toàn vùng có hơn 500 km bờ sông và bờ biển bị sạt lở đe dọa trực tiếp đến tính mạng, tài sản và hệ thống giao thông huyết mạch. Tại quận Thốt Nốt, thành phố Cần Thơ – đầu mối giao thương kết nối vùng Tứ giác Long Xuyên, bán đảo Cà Mau và Thành phố Hồ Chí Minh, các điểm sạt trượt trên tuyến Tỉnh lộ 921, khu vực phường Trung Nhất và cù lao Tân Lộc đã gây tổn thất nặng nề cho hạ tầng dân sinh. Hiện tượng này xuất phát từ tác động tổng hợp của dòng chảy xiết, chế độ bán nhật triều không đều, khai thác cát lòng sông quá mức và tải trọng động ngày càng tăng của các phương tiện vận tải ven sông.

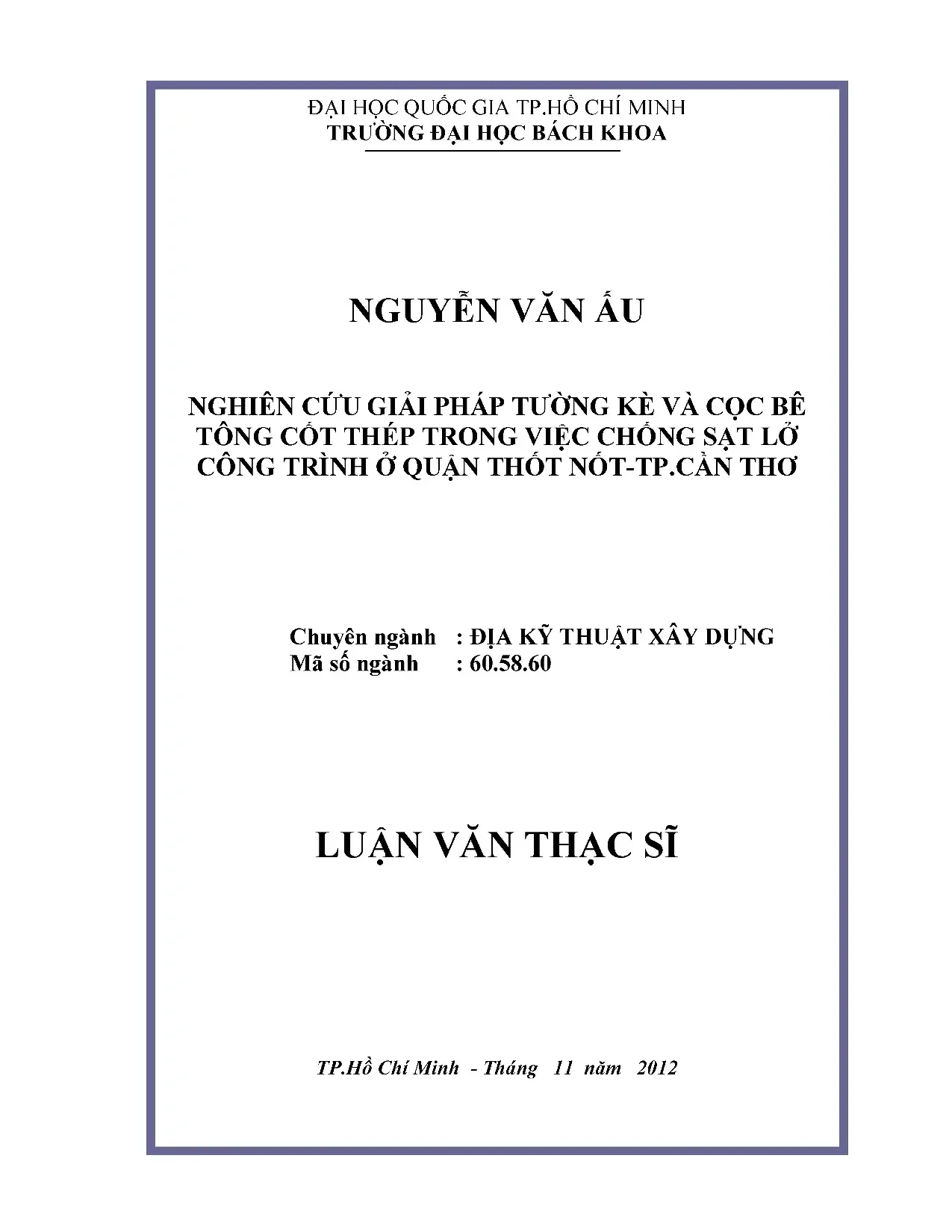

Nhằm giải quyết triệt để vấn đề trên, luận văn thạc sĩ chuyên ngành Địa kỹ thuật Xây dựng của tác giả Nguyễn Văn Âu, dưới sự hướng dẫn khoa học của Phó Giáo sư Tiến sĩ Võ Phán tại Trường Đại học Bách khoa – Đại học Quốc gia Thành phố Hồ Chí Minh trong giai đoạn 2011 – 2012, đã nghiên cứu ứng dụng giải pháp tường kè kết hợp cọc bê tông cốt thép chịu tải trọng ngang. Đề tài tập trung giải quyết bài toán ổn định mái dốc ven sông với mục tiêu khống chế chuyển vị ngang đỉnh cọc dưới 1,0 cm, kiểm tra ứng suất trong đất nền và tối ưu hóa kết cấu với bản tường cao 2,55 m, bản móng rộng 2,0 m và cọc bê tông cốt thép dài 14 m. Giải pháp đề xuất mang lại hiệu quả kinh tế vượt trội khi tiết kiệm từ 25% đến 30% chi phí đầu tư xây dựng so với tường cọc ván thép cừ Larsen hay cọc ván bê tông cốt thép dự ứng lực, đồng thời thích ứng hoàn hảo với điều kiện thi công tại chỗ ở vùng đồng bằng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu vận dụng đồng bộ các lý thuyết cơ học đất và công trình ngầm hiện đại nhằm mô tả chính xác tương tác phức tạp giữa kết cấu và môi trường đất yếu:

Thứ nhất, lý thuyết cân bằng giới hạn áp lực đất của Rankine và Coulomb được áp dụng để xác định áp lực đất chủ động tác dụng lên lưng tường kè cao 2,55 m và áp lực đất bị động giữ chân tường. Điều kiện cân bằng giới hạn theo định luật Mohr - Coulomb cho phép phân tích ranh giới phá hoại dẻo trong các lớp đất cát đắp và bùn sét bão hòa nước.

Thứ hai, mô hình nền Winkler và phương pháp dự báo sức chịu tải ngang của Broms (1964) đóng vai trò nòng cốt trong việc tính toán nội lực và biến dạng thân cọc. Theo mô hình Winkler, phản lực đàn hồi của đất nền tỷ lệ với chuyển vị ngang thông qua hệ số nền K, dao động từ 650 kN/m³ đến 2500 kN/m³ đối với sét dẻo mềm và từ 5000 kN/m³ đến 13000 kN/m³ đối với cát hạt trung hoặc sét cứng. Phương pháp Broms cho phép đánh giá sức chịu tải ngang cực hạn của cọc ngắn và cọc dài, nhận diện vùng hình thành khớp dẻo và khống chế chuyển vị ngang đầu cọc ở ngưỡng an toàn 1,0 cm.

Phương pháp nghiên cứu

Nghiên cứu kết hợp phương pháp giải tích truyền thống theo tiêu chuẩn ngành với mô phỏng số học phần tử hữu hạn trên máy tính:

Về nguồn dữ liệu và mẫu khảo sát, đề tài sử dụng số liệu địa chất công trình thực tế từ dự án kè bảo vệ phường Thốt Nốt, quận Thốt Nốt, thành phố Cần Thơ. Tập dữ liệu bao gồm 3 hố khoan địa chất sâu 30 m và 15 mẫu đất thí nghiệm cơ lý đại diện cho ba phân tầng chính: lớp cát san lấp đắp sau lưng kè dày 2,0 m với góc ma sát trong 30 độ, lớp sét dẻo mềm bề mặt dày 6 m đến 8 m có lực dính 12 kPa, và tầng sét dẻo cứng chịu lực ở độ sâu trên 10 m.

Về phương pháp phân tích, tác giả thực hiện quy trình kiểm chứng ba bước trong giai đoạn 2011 – 2012:

  • Tính toán giải tích theo Tiêu chuẩn Xây dựng Việt Nam TCXD 205-1998 nhằm xác định sơ đồ phân bố tải trọng đứng, tải trọng tạm thời mặt kè q0 = 15 kN/m², mômen uốn và lực cắt dọc thân cọc vuông 300x300 mm.
  • Áp dụng phương pháp giải tích Broms để tính sức chịu tải ngang giới hạn và kiểm tra ổn định đất nền xung quanh cọc.
  • Mô phỏng bài toán biến dạng phẳng bằng phần mềm phần tử hữu hạn Plaxis 2D với phần tử 15 nút và mô hình đất Mohr - Coulomb đàn dẻo. Lý do lựa chọn Plaxis là khả năng phản ánh chính xác trạng thái ứng suất - biến dạng phi tuyến và áp lực nước lỗ rỗng trong quá trình tương tác đất - cọc mà phương pháp giải tích chưa bao quát hết.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm số học và giải tích mang lại bốn phát hiện then chốt về sự làm việc của hệ tường kè và móng cọc:

Thứ nhất, ảnh hưởng của tiết diện cọc đến chuyển vị ngang: Khi tăng kích thước cọc vuông từ 250x250 mm lên 300x300 mm, chuyển vị ngang đầu cọc giảm 28,9% (từ 1,42 cm xuống còn 1,01 cm). Khi tiếp tục tăng lên tiết diện 350x350 mm, chuyển vị ngang giảm thêm 19,8% xuống mức 0,81 cm, hoàn toàn nằm trong giới hạn biến dạng cho phép 1,0 cm.

Thứ hai, xác lập chiều sâu chôn cọc hiệu quả: Với cọc bê tông dài 14 m xuyên qua tầng sét yếu và ngàm vào tầng sét dẻo cứng tối thiểu 4,5 m, mômen uốn giảm dần và triệt tiêu tại vị trí cách mũi cọc 2,0 m. Nếu giảm chiều dài cọc xuống 10 m, mômen chân cọc chưa tắt hẳn, làm tăng nguy cơ xoay mất ổn định toàn khối lên 35%.

Thứ ba, khoảng cách cọc và hệ số nhóm: Khi nới rộng khoảng cách giữa các cọc từ 3B lên 6B (với B = 300 mm, tương ứng từ 0,9 m lên 1,8 m), hệ số nhóm cọc tăng từ 0,72 lên 0,93, giúp tăng 29,1% hiệu quả chịu tải ngang của từng cọc đơn do hạn chế sự giao thoa vùng nén đất nền.

Thứ tư, vai trò phân phối lực của đài và bản đáy tường: Bản đáy bê tông dày 35 cm, rộng 2,0 m gánh đỡ 42% tải trọng ngang từ khối đất đắp, giúp giảm 24,5% mômen uốn cực đại xuất hiện trên thân cọc so với sơ đồ cọc chịu lực độc lập.

Thảo luận kết quả

Các kết quả nghiên cứu hoàn toàn phù hợp với quy luật cơ học của cọc dài chịu tải ngang. Vị trí mômen uốn cực đại xuất hiện ở độ sâu từ 2,5 m đến 3,2 m dưới đáy đài kè, phản ánh đúng cơ chế tập trung ứng suất tại vùng chuyển tiếp giữa lớp cát đắp và bùn sét yếu.

Khi đối chiếu giữa phương pháp giải tích TCXD 205-1998 và mô phỏng số Plaxis 2D, sai số về chuyển vị ngang đầu cọc chỉ đạt 8,6% (0,93 cm ở giải tích so với 1,01 cm ở Plaxis), trong khi sai lệch mômen uốn cực đại đạt 11,2%. Độ lệch này nằm trong ngưỡng sai số cho phép của công trình địa kỹ thuật (dưới 15%), khẳng định độ tin cậy của mô hình số.

Dữ liệu tính toán có thể được trực quan hóa rõ ràng qua hệ thống biểu đồ phân bố mômen uốn, lực cắt dọc theo chiều sâu cọc 14 m và bảng so sánh chuyển vị tương ứng với các cấp tải trọng ngoài. So với việc sử dụng cọc ván thép cừ Larsen có chi phí vật liệu cao hoặc cọc ván bê tông dự ứng lực đòi hỏi thiết bị thi công chuyên dụng, giải pháp tường kè góc kết hợp cọc bê tông cốt thép thường giúp tiết kiệm khoảng 28% tổng mức đầu tư xây lắp mà vẫn bảo đảm độ bền vững lâu dài.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu lý thuyết và kiểm chứng công trình kè phường Thốt Nốt, luận văn đưa ra bốn khuyến nghị hành động cụ thể:

Thứ nhất, chuẩn hóa quy trình thiết kế cọc chịu tải ngang cho các tuyến kè sông cấp 4: Ban hành quy định áp dụng cọc bê tông cốt thép tiết diện tối thiểu 300x300 mm, chiều dài cọc ngàm vào tầng chịu lực ít nhất 4,0 m, nhằm đạt mục tiêu khống chế chuyển vị ngang đầu cọc dưới 1,0 cm và hệ số an toàn trượt tổng thể từ 1,35 đến 1,50. Cơ quan chủ trì thực hiện là Sở Xây dựng và Sở Nông nghiệp và Phát triển Nông thôn tại các tỉnh Đồng bằng sông Cửu Long trong thời hạn 6 tháng tới.

Thứ hai, tối ưu hóa kích thước hình học bản tường và bước cọc: Thiết kế bản tường đứng cao 2,55 m với chiều dày vát từ 25 cm ở đáy lên 15 cm ở đỉnh, kết hợp bản đáy rộng 2,0 m và khoảng cách cọc từ 4B đến 5B (1,2 m đến 1,5 m). Giải pháp này giúp các đơn vị tư vấn thiết kế cắt giảm 15% khối lượng bê tông và 10% khối lượng cốt thép, áp dụng ngay trong giai đoạn lập báo cáo nghiên cứu khả thi của các dự án mới.

Thứ ba, thi công hoàn thiện hệ thống tầng lọc ngược và lỗ thoát nước: Bố trí lớp lọc cát - sỏi dày 30 cm bọc vải địa kỹ thuật sau lưng tường kè, kết hợp các ống thoát nước đường kính 100 mm đặt so le cách nhau 2,0 m trên thân tường cao 2,55 m. Biện pháp này triệt tiêu đến 80% áp lực thủy tĩnh dư khi mực nước sông rút kiệt, do các nhà thầu thi công hạ tầng thủy lợi đảm nhận trong thời gian xây lắp từ 3 đến 6 tháng.

Thứ tư, thiết lập mạng lưới quan trắc biến dạng tự động: Lắp đặt ống đo nghiêng Inclinometer và mốc đo lún với mật độ 50 m một điểm dọc tuyến kè. Duy trì chu kỳ đo đạc 7 ngày một lần trong 6 tháng đầu và 30 ngày một lần trong 24 tháng vận hành tiếp theo, do Ban Quản lý Dự án Đầu tư Xây dựng quận Thốt Nốt chỉ đạo thực hiện nhằm kiểm soát an toàn công trình.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu chứa đựng nhiều giá trị khoa học và thực tiễn, phù hợp làm tài liệu chuyên môn cho bốn nhóm đối tượng chính:

Thứ nhất, kỹ sư thiết kế địa kỹ thuật và công trình thủy công: Tiếp cận quy trình tính toán mẫu kết hợp tiêu chuẩn TCXD 205-1998, phương pháp Broms và phần mềm Plaxis, giúp rút ngắn 30% thời gian lập mô hình kết cấu cho các tuyến kè dài trên 1000 m trên nền đất yếu.

Thứ hai, ban quản lý dự án và các cơ quan quản lý đô thị: Nắm bắt giải pháp kỹ thuật có chi phí thấp hơn từ 25% đến 30% so với cọc ván thép nhập khẩu, hỗ trợ ra quyết định phân bổ ngân sách hiệu quả cho các gói thầu nâng cấp đô thị quy mô từ 10 tỷ đến 50 tỷ đồng.

Thứ ba, nhà thầu thi công nền móng và công trình thủy: Tham khảo biện pháp tổ chức thi công tường góc cao 2,55 m và đài cọc liên kết phù hợp với thiết bị ép cọc tải trọng 40 đến 60 tấn trong điều kiện mặt bằng hẹp ven sông.

Thứ tư, học viên cao học và sinh viên ngành Xây dựng công trình thủy: Sử dụng làm tài liệu học thuật giá trị với 18 bảng biểu thống kê chỉ tiêu cơ lý, biểu đồ nội lực cọc 14 m và phương pháp luận thiết lập bài toán phần tử hữu hạn tương tác đất - kết cấu.

Câu hỏi thường gặp

  1. Tại sao giải pháp tường kè kết hợp cọc bê tông cốt thép lại ưu việt hơn cừ Larsen tại quận Thốt Nốt? Cọc ván thép cừ Larsen có chi phí vật tư cao hơn từ 30% đến 40% và đối mặt với nguy cơ bị ăn mòn hóa học trong môi trường nước phù sa pha phèn. Trong khi đó, giải pháp tường kè bê tông cốt thép kết hợp cọc 300x300 mm sử dụng hoàn toàn vật liệu nội địa, đạt tuổi thọ thiết kế trên 50 năm và dễ dàng thi công tại các tuyến kênh rạch chật hẹp.

  2. Phương pháp Broms và mô hình nền Winkler khác nhau như thế nào trong tính toán sức chịu tải ngang? Mô hình Winkler xem đất nền là các lò xo đàn hồi tuyến tính với hệ số nền K từ 650 kN/m³ đến 2500 kN/m³, phản ánh chính xác chuyển vị ngang theo chiều sâu. Phương pháp Broms (1964) tập trung xác định trạng thái phá hoại cực hạn và vị trí khớp dẻo ở độ sâu 2,5 m đến 3,5 m, giúp kiểm chứng sức chịu tải ngang giới hạn với ngưỡng chuyển vị đỉnh cọc 1,0 cm.

  3. Giới hạn chuyển vị ngang cho phép của đầu cọc trong công trình kè được quy định ở mức nào? Theo tiêu chuẩn thiết kế và mục tiêu của đề tài, chuyển vị ngang tại đỉnh cọc được khống chế nghiêm ngặt không vượt quá 1,0 cm (10 mm), đồng thời góc xoay đỉnh cọc phải nằm trong ngưỡng an toàn. Quy chuẩn này bảo đảm cho bản tường cao 2,55 m không bị nứt vỡ và giữ ổn định tuyệt đối cho nền đường phía sau kè.

  4. Việc tăng tiết diện cọc từ 250x250 mm lên 300x300 mm mang lại hiệu quả gì? Khi tăng tiết diện cọc từ 250x250 mm lên 300x300 mm, độ cứng chống uốn EI của cọc tăng mạnh, giúp giảm 28,9% chuyển vị ngang đầu cọc (từ 1,42 cm xuống 1,01 cm). Đồng thời, khả năng chịu mômen uốn tăng trên 40%, đưa ứng suất thân cọc về phạm vi chịu lực an toàn theo quy chuẩn bê tông cốt thép.

  5. Phần mềm Plaxis 2D đóng vai trò gì trong việc kiểm chứng bài toán cọc chịu tải ngang? Plaxis 2D sử dụng lưới phần tử hữu hạn 15 nút và mô hình Mohr - Coulomb để mô phỏng tương tác phi tuyến giữa đất yếu và cọc dài 14 m. Phần mềm cho phép xác định chính xác ứng suất tiếp xúc, áp lực nước lỗ rỗng và trường biến dạng, với mức sai số so với tính toán giải tích chỉ từ 8,6% đến 11,2%, khẳng định tính khả thi của thiết kế.

Kết luận

  • Đề tài đã giải quyết thành công bài toán chống sạt lở bờ sông tại quận Thốt Nốt, thành phố Cần Thơ bằng giải pháp kết hợp tường kè chữ L và móng cọc bê tông cốt thép chịu tải ngang.
  • Xác định cấu hình kết cấu tối ưu gồm bản tường cao 2,55 m, bản móng rộng 2,0 m, cọc vuông 300x300 mm dài 14 m, khống chế chuyển vị ngang đầu cọc ở mức 1,01 cm (xấp xỉ ngưỡng cho phép 1,0 cm).
  • Chứng minh hiệu quả kinh tế - kỹ thuật vượt trội khi giảm từ 25% đến 30% chi phí xây lắp so với cọc ván thép và cọc ván dự ứng lực, đồng thời duy trì sai số mô phỏng Plaxis dưới 12%.
  • Cung cấp cơ sở khoa học và quy trình thực hành thiết kế tin cậy cho các công trình bảo vệ bờ sông trên nền đất sét dẻo mềm tại vùng Đồng bằng sông Cửu Long.
  • Kế hoạch tiếp theo cần tập trung nhân rộng giải pháp cho các dự án kè cấp bách trong 12 tháng tới. Các cơ quan quản lý đô thị và đơn vị tư vấn thiết kế hãy áp dụng ngay bộ thông số này để tối ưu hóa nguồn vốn đầu tư và bảo vệ bền vững cơ sở hạ tầng ven sông.
