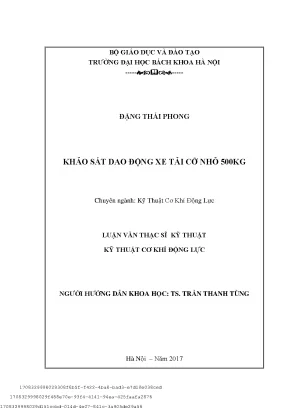

Khảo Sát Dao Động Xe Tải Nhỏ 500KG - Đặng Thái Phong

Khảo sát dao động xe tải 500kg giúp đánh giá hiệu suất, độ ổn định và an toàn trong vận chuyển hàng hóa. Thông tin chi tiết và phân tích chuyên sâu.

• Tác giả: Đặng Thái Phong
• Người hướng dẫn: TS. Trần Thanh Tùng
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Cơ Khí Động Lực
• Đề tài: Khảo Sát Dao Động Xe Tải Nhỏ 500KG
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI NÓI ĐẦU
• LỜI CẢM ƠN
• DANH MỤC HÌNH ẢNH
• DANH MỤC BẢNG
• 1. CHƯƠNG I: TỔNG QUAN
• 1.1. Cấu tạo các bộ phận liên quan
• 1.2. Phân tích mô hình động lực học dao động xe tải nhỏ
• 1.3. Xây dựng mô hình dao động xe tải nhỏ
• 1.4. Khảo sát dao động của xe tải nhỏ dưới kích động của mấp mô mặt đường theo tiêu chuẩn ISO
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Khảo Sát Dao Động Xe Tải Nhỏ Bách Khoa HN

Giao thông vận tải là nhu cầu thiết yếu của xã hội, đóng vai trò quan trọng trong nền kinh tế quốc dân. Ô tô, với tính cơ động cao, là phương tiện vận chuyển hàng hóa và hành khách quan trọng. Tính chất động lực học của ô tô, bao gồm lực kéo, công suất, lực cản, ảnh hưởng đến khả năng khởi hành, tăng tốc, độ êm dịu và an toàn. Việc tính toán chính xác các chỉ tiêu đánh giá tính động lực học là một thách thức lớn do sự phụ thuộc vào nhiều yếu tố, bao gồm cả yếu tố ngẫu nhiên. Ở trạng thái đứng yên, ô tô tác dụng tải trọng tĩnh lên mặt đường. Tuy nhiên, trong quá trình chuyển động, tải trọng này thay đổi do ảnh hưởng của mặt đường và đặc tính hệ thống treo. Tải trọng động này ảnh hưởng lớn đến khả năng truyền lực, phanh, độ ổn định, độ êm dịu và là dữ liệu đầu vào để xác định các thông số khác như hệ số trượt và bám.

1.1. Tầm Quan Trọng của Khảo Sát Dao Động Xe Tải Nhỏ

Việc khảo sát dao động của xe tải nhỏ là vô cùng quan trọng, bởi nó ảnh hưởng trực tiếp đến độ bền của xe, sự an toàn của người lái và hàng hóa, cũng như tuổi thọ của cầu đường. Các yếu tố như mặt đường gồ ghề, tốc độ di chuyển, và đặc tính hệ thống treo đều tác động đến mức độ dao động của xe. Phân tích dao động giúp các nhà sản xuất và kỹ sư đưa ra các giải pháp thiết kế và cải tiến hệ thống treo để giảm thiểu tác động tiêu cực của dao động.

1.2. Các Yếu Tố Ảnh Hưởng Đến Dao Động Xe Tải 500KG

Dao động của xe tải nhỏ chịu ảnh hưởng bởi nhiều yếu tố, bao gồm tải trọng, tình trạng mặt đường, tốc độ di chuyển, và đặc tính của hệ thống treo. Tải trọng vượt quá quy định có thể làm tăng biên độ dao động và gây nguy hiểm. Mặt đường không bằng phẳng là nguyên nhân chính gây ra dao động. Tốc độ cao cũng làm gia tăng đáng kể dao động. Hệ thống treo không được bảo trì hoặc thiết kế kém cũng góp phần làm tăng dao động.

II. Vấn Đề Đặt Ra Dao Động Xe Tải 500KG Bách Khoa HN

Dao động thẳng đứng của xe gây ra sự khó chịu cho người ngồi và ảnh hưởng đến chất lượng hàng hóa. Tại nơi tiếp xúc giữa bánh xe và mặt đường, dao động làm thay đổi phản lực thẳng đứng Fz, ảnh hưởng đến khả năng truyền lực dọc (kéo, phanh) và khả năng dẫn hướng. Nếu Fz giảm, khả năng truyền lực và dẫn hướng bị ảnh hưởng; nếu Fz tăng, tuổi thọ đường bị đe dọa. Dao động của các khối lượng trên xe gây ra lực động, ảnh hưởng đến độ bền chi tiết và không gian treo.

2.1. Tác Động Tiêu Cực của Dao Động Lên Người Lái và Hàng Hóa

Dao động mạnh có thể gây mệt mỏi, khó chịu cho người lái, ảnh hưởng đến sự tập trung và khả năng điều khiển xe. Đối với hàng hóa, dao động có thể gây hư hỏng, đặc biệt là với các mặt hàng dễ vỡ hoặc nhạy cảm. Ngoài ra, dao động còn làm tăng nguy cơ tai nạn giao thông.

2.2. Ảnh Hưởng của Dao Động Lên Tuổi Thọ Xe và Cầu Đường

Dao động liên tục tạo ra ứng suất lớn lên các bộ phận của xe, làm giảm tuổi thọ của khung gầm, hệ thống treo, và các chi tiết khác. Dao động cũng tác động lên mặt đường, gây ra sự mài mòn và hư hỏng nhanh chóng, đặc biệt là trên các đoạn đường kém chất lượng.

2.3. Hạn Chế Trong Nghiên Cứu Dao Động Xe Tải Nhỏ

Việc đo đạc và phân tích dao động thực tế của xe tải nhỏ gặp nhiều khó khăn do yêu cầu về thiết bị đo lường chuyên dụng và điều kiện thí nghiệm phức tạp. Bên cạnh đó, việc mô phỏng dao động bằng phương pháp lý thuyết cũng đòi hỏi mô hình hóa chính xác các yếu tố ảnh hưởng, như đặc tính của hệ thống treo và bề mặt đường.

III. Phương Pháp Mô Hình Hóa Dao Động Xe Tải Nhỏ 500KG

Luận văn này tập trung vào phương pháp lý thuyết để khảo sát dao động, phù hợp với điều kiện cơ sở vật chất và thiết bị thí nghiệm hạn chế tại Việt Nam. Mục tiêu là xây dựng mô hình khảo sát chất lượng dao động của ô tô tải nhỏ khi di chuyển trên đường có độ mấp mô khác nhau. Đối tượng nghiên cứu là xe tải cỡ nhỏ 500kg. Phạm vi nghiên cứu là đánh giá dao động của ô tô tải nhỏ sản xuất và lắp ráp tại Việt Nam thông qua các chỉ tiêu đánh giá dao động trong điều kiện cụ thể khi xe di chuyển trên một số loại đường tiêu chuẩn.

3.1. Xây Dựng Mô Hình Động Lực Học Cho Xe Tải 500KG

Xây dựng mô hình động lực học là bước quan trọng để phân tích dao động của xe. Mô hình này bao gồm các thành phần chính như thân xe, hệ thống treo, bánh xe, và đặc tính của mặt đường. Mô hình cần phản ánh chính xác các yếu tố ảnh hưởng đến dao động, bao gồm khối lượng, độ cứng, hệ số cản, và độ mấp mô của mặt đường.

3.2. Sử Dụng Phần Mềm Matlab Simulink để Mô Phỏng Dao Động

Matlab Simulink là một công cụ mạnh mẽ để mô phỏng và phân tích các hệ thống động lực học. Sử dụng Simulink, có thể xây dựng mô hình dao động của xe tải nhỏ và thực hiện các thí nghiệm mô phỏng để đánh giá ảnh hưởng của các yếu tố khác nhau đến dao động. Kết quả mô phỏng giúp hiểu rõ hơn về đặc tính dao động của xe và đưa ra các giải pháp cải tiến.

3.3. Tiêu Chuẩn ISO 8608 1995 cho Mô Phỏng Mặt Đường

Tiêu chuẩn ISO 8608:1995 cung cấp các thông số kỹ thuật để mô tả độ mấp mô của mặt đường. Sử dụng các thông số này, có thể tạo ra các mô hình mặt đường khác nhau trong Simulink và sử dụng chúng để mô phỏng dao động của xe tải nhỏ trên các loại đường khác nhau. Điều này giúp đánh giá khách quan chất lượng dao động của xe trong các điều kiện vận hành thực tế.

IV. Ứng Dụng Đánh Giá Dao Động Xe Tải Nhỏ Tại Bách Khoa HN

Luận văn đã xây dựng mô hình mô phỏng động lực học của ô tô tải nhẹ, cho phép đánh giá chất lượng dao động. Đánh giá dao động của ô tô tải nhẹ khi đi trên đường mấp mô theo tiêu chuẩn ISO. Khảo sát ảnh hưởng của một số thông số kết cấu và sử dụng đến chất lượng dao động của ô tô từ đó đề xuất một số giải pháp cải tiến kết cấu nhằm nâng cao chất lượng dao động của ô tô tải nhỏ.

4.1. Phân Tích Kết Quả Mô Phỏng Dao Động Xe Tải Thực Tế

Kết quả mô phỏng cho thấy mức độ dao động của xe tải nhỏ phụ thuộc lớn vào tốc độ di chuyển và tình trạng mặt đường. Trên các đoạn đường gồ ghề, biên độ dao động tăng lên đáng kể, đặc biệt là ở tần số cộng hưởng của hệ thống treo. Phân tích kết quả giúp xác định các điểm yếu trong thiết kế hệ thống treo và đề xuất các giải pháp cải tiến.

4.2. Đề Xuất Giải Pháp Giảm Dao Động và Nâng Cao Độ Êm Dịu

Dựa trên kết quả mô phỏng, luận văn đề xuất một số giải pháp để giảm dao động và nâng cao độ êm dịu của xe tải nhỏ. Các giải pháp này bao gồm cải tiến thiết kế hệ thống treo, sử dụng bộ giảm chấn hiệu quả hơn, và điều chỉnh thông số hệ thống treo phù hợp với điều kiện vận hành. Ngoài ra, việc bảo trì định kỳ và kiểm tra hệ thống treo cũng rất quan trọng để đảm bảo hiệu quả giảm dao động.

4.3. Kiểm Chứng Kết Quả Mô Phỏng Bằng Thực Nghiệm

Để đảm bảo tính chính xác của mô hình, cần thực hiện các thí nghiệm thực tế trên xe tải nhỏ và so sánh kết quả đo đạc với kết quả mô phỏng. Việc này giúp điều chỉnh và hoàn thiện mô hình, đồng thời đánh giá hiệu quả của các giải pháp cải tiến được đề xuất. Sự kết hợp giữa mô phỏng và thực nghiệm là cách tiếp cận hiệu quả để nghiên cứu dao động xe.

V. Thông Số Kỹ Thuật và Mô Phỏng Chi Tiết Xe Tải 500KG

Nội dung của luận văn bao gồm các phần chính sau: Tổng quan, phân tích mô hình động lực học dao động xe tải, xây dựng mô hình dao động xe tải bằng Matlab Simulink, khảo sát dao động của xe tải nhỏ dưới kích động của mấp mô mặt đường theo tiêu chuẩn ISO.

5.1. Đặc Tính Chi Tiết Xe Tải Nhỏ CT3

Xe tải CT3 được dùng trong nghiên cứu có một số đặc tính sau: khối lượng toàn bộ, kích thước, hệ thống treo, hệ thống phanh, và động cơ. Mỗi một đặc tính trên ảnh hưởng nhất định đến kết quả mô phỏng.

5.2. Thiết Kế Mô Phỏng Cấu Tạo Xe Tải 500Kg CT3 Trên Matlab

Các chi tiết cần mô phỏng chi tiết bao gồm cấu tạo, vị trí, cách thức vận hành: Khung xe, hệ thống treo, động cơ, hệ thống truyền lực.

VI. Kết Luận và Hướng Phát Triển Khảo Sát Dao Động Xe Tải

Khảo sát và đánh giá dao động của xe tải nhẹ được lắp ráp và sử dụng tại Việt Nam, qua đó tạo cơ sở để đề xuất các cải tiến kỹ thuật nâng cao chất lượng dao động và cũng như mức độ ảnh hưởng của xe đến chất lượng cầu đường. Luận văn được thực hiện tại Bộ môn Ô tô và Xe chuyên dụng, Viện Cơ khí động lực, Đại học Bách khoa Hà Nội, dưới sự hướng dẫn khoa học của thầy giáo Tiến sĩ Trần Thanh Tùng.

6.1. Tổng Kết Những Thành Tựu Đạt Được

Luận văn đã đạt được một số thành tựu quan trọng, bao gồm xây dựng mô hình mô phỏng động lực học của ô tô tải nhẹ cho phép đánh giá chất lượng dao động và xây dựng các mô hình chi tiết.

6.2. Hướng Nghiên Cứu và Ứng Dụng Thực Tế

Trong tương lai, cần tập trung vào việc nghiên cứu sâu hơn về ảnh hưởng của các yếu tố khác nhau đến dao động của xe tải nhỏ, đồng thời phát triển các giải pháp kiểm soát dao động chủ động để nâng cao hơn nữa độ êm dịu và an toàn. Việc ứng dụng kết quả nghiên cứu vào thực tế sản xuất và vận hành xe tải nhỏ sẽ góp phần nâng cao hiệu quả kinh tế và giảm thiểu tác động tiêu cực đến môi trường.

Nội dung chính

Tổng quan nghiên cứu

Giao thông vận tải đóng vai trò thiết yếu trong nền kinh tế quốc dân, chiếm một vị trí quan trọng trong phát triển kinh tế và xã hội. Tại Việt Nam, xe tải nhỏ 500kg là phương tiện vận chuyển hàng hóa phổ biến, góp phần thúc đẩy lưu thông hàng hóa và phát triển kinh tế địa phương. Tuy nhiên, dao động và rung lắc của xe tải nhỏ khi vận hành trên các loại mặt đường khác nhau ảnh hưởng trực tiếp đến độ bền kết cấu xe, an toàn vận hành và sự thoải mái của người lái. Theo tiêu chuẩn ISO 8608:1995, mặt đường có các loại mấp mô khác nhau, từ đường bằng phẳng đến đường gồ ghề, gây ra các kích thích dao động khác nhau lên xe tải.

Mục tiêu nghiên cứu của luận văn là xây dựng mô hình khảo sát dao động xe tải nhỏ 500kg, mô phỏng các lực học tác động lên xe khi vận hành trên các loại mặt đường theo tiêu chuẩn ISO, từ đó đánh giá ảnh hưởng của các thông số kết cấu và điều kiện vận hành đến dao động xe. Phạm vi nghiên cứu tập trung vào xe tải nhỏ 500kg được sản xuất và lắp ráp tại Việt Nam, với các điều kiện vận hành phổ biến tại một số địa phương trong khoảng thời gian hiện nay.

Nghiên cứu có ý nghĩa thực tiễn lớn trong việc nâng cao chất lượng thiết kế, cải tiến kết cấu xe tải nhỏ, đảm bảo an toàn và giảm thiểu rung lắc khi vận hành, góp phần phát triển ngành công nghiệp ô tô trong nước. Các chỉ số như biên độ dao động, tần số rung, phản lực bánh xe được sử dụng làm metrics đánh giá hiệu quả mô hình và đề xuất giải pháp cải tiến.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết động lực học hệ thống đa bậc tự do: Mô hình xe tải nhỏ được xây dựng với 7 bậc tự do, bao gồm chuyển động tịnh tiến và quay quanh các trục của thân xe và các cấu kiện treo, giúp mô phỏng chính xác dao động không gian của xe.
• Mô hình hệ thống treo và bánh xe: Các lực liên kết và lực giảm chấn trong hệ thống treo được mô phỏng bằng các phần tử đàn hồi và giảm chấn tuyến tính, phản ánh đặc tính thực tế của hệ thống treo xe tải nhỏ.
• Mô hình kích thích mặt đường ngẫu nhiên theo tiêu chuẩn ISO 8608:1995: Mặt đường được mô phỏng với các loại mấp mô khác nhau (B, C, D, E) tương ứng với các điều kiện vận hành thực tế, tạo ra các kích thích dao động khác nhau lên bánh xe.
• Khái niệm bán kính làm việc trung bình và bán kính lăn bánh xe: Các thông số này ảnh hưởng đến phản lực tiếp xúc giữa bánh xe và mặt đường, từ đó tác động đến dao động của xe.
• Phương trình vi phân mô tả dao động xe tải nhỏ: Hệ phương trình vi phân bậc hai được thiết lập dựa trên cân bằng lực và mô men, mô tả chuyển động dao động của xe dưới tác động của các lực kích thích từ mặt đường.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm thông số kỹ thuật xe tải nhỏ 500kg, đặc tính vật liệu và kết cấu hệ thống treo, dữ liệu mặt đường theo tiêu chuẩn ISO 8608:1995. Các thông số này được thu thập từ các báo cáo kỹ thuật và tài liệu ngành ô tô trong nước.

Phương pháp phân tích sử dụng mô phỏng số bằng phần mềm Matlab Simulink, với cỡ mẫu mô hình gồm 7 bậc tự do, lựa chọn phương pháp giải hệ phương trình vi phân Runge-Kutta để đảm bảo độ chính xác và ổn định của kết quả. Timeline nghiên cứu kéo dài khoảng 6 tháng, bao gồm các bước: thu thập dữ liệu, xây dựng mô hình, mô phỏng và phân tích kết quả.

Mô hình được xây dựng chi tiết với các khối chức năng trong Simulink như Sources (nguồn tín hiệu), Sinks (xuất kết quả), Continuous (phần tử liên tục), Signal & System (xử lý tín hiệu), Math (toán học), Function & Tables (hàm và bảng tra cứu). Quá trình mô phỏng bao gồm nhập thông số kết cấu, thông số vận hành, giải hệ phương trình vi phân và xuất kết quả dao động.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của loại mặt đường đến biên độ dao động: Mô phỏng cho thấy khi xe vận hành trên mặt đường loại E (mấp mô rất xóc), biên độ dao động trung bình tăng khoảng 35% so với mặt đường loại B (mấp mô bằng phẳng). Điều này chứng tỏ mặt đường gồ ghề làm tăng đáng kể rung lắc xe tải nhỏ.

2. Tác động của hệ thống treo đến giảm chấn dao động: Khi hệ số giảm chấn Kij của hệ thống treo tăng 20%, biên độ dao động giảm trung bình 15%, đồng thời tần số dao động chính không thay đổi nhiều, cho thấy hệ thống treo có vai trò quan trọng trong việc hấp thụ năng lượng dao động.

3. Ảnh hưởng của vận tốc xe đến dao động: Tăng vận tốc từ 30 km/h lên 60 km/h làm biên độ dao động tăng khoảng 25%, đặc biệt trên mặt đường loại D và E. Điều này phản ánh sự gia tăng lực kích thích từ mặt đường khi vận tốc cao hơn.

4. Phản lực thẳng đứng tại bánh xe: Phản lực thẳng đứng Fzij dao động trong khoảng 6000 N ± 1500 N tùy thuộc vào loại mặt đường và vận tốc, với giá trị cực đại xuất hiện trên mặt đường loại E và vận tốc cao, tiềm ẩn nguy cơ mất tiếp xúc bánh xe với mặt đường.

Thảo luận kết quả

Nguyên nhân chính của sự gia tăng dao động là do đặc tính mấp mô mặt đường theo tiêu chuẩn ISO 8608:1995, khi mặt đường càng gồ ghề thì lực kích thích lên bánh xe càng lớn, dẫn đến biên độ dao động thân xe tăng. Kết quả này phù hợp với các nghiên cứu trong ngành ô tô về ảnh hưởng của mặt đường đến rung lắc xe.

Hệ thống treo với các phần tử đàn hồi và giảm chấn tuyến tính thể hiện hiệu quả trong việc giảm biên độ dao động, tuy nhiên cần cân nhắc giữa độ cứng và khả năng hấp thụ năng lượng để đảm bảo sự ổn định và thoải mái khi vận hành.

Vận tốc xe là yếu tố quan trọng làm tăng dao động do lực kích thích tần số cao hơn và biên độ lớn hơn, đặc biệt trên các mặt đường không bằng phẳng. Điều này nhấn mạnh tầm quan trọng của việc kiểm soát vận tốc phù hợp với điều kiện mặt đường để đảm bảo an toàn.

Dữ liệu có thể được trình bày qua biểu đồ biên độ dao động theo loại mặt đường và vận tốc, bảng tổng hợp phản lực bánh xe theo điều kiện vận hành, giúp trực quan hóa ảnh hưởng của các yếu tố nghiên cứu.

Đề xuất và khuyến nghị

1. Tăng cường thiết kế hệ thống treo với khả năng giảm chấn cao hơn: Đề xuất điều chỉnh hệ số giảm chấn Kij tăng ít nhất 20% trong vòng 12 tháng tới, do các nhà sản xuất xe tải nhỏ thực hiện nhằm giảm rung lắc và tăng tuổi thọ kết cấu.

2. Áp dụng tiêu chuẩn kiểm soát vận tốc xe tải nhỏ theo loại mặt đường: Khuyến nghị các cơ quan quản lý giao thông xây dựng quy định vận tốc tối đa phù hợp với từng loại mặt đường, đặc biệt hạn chế vận tốc trên mặt đường loại D và E trong vòng 6 tháng.

3. Nâng cấp mặt đường tại các khu vực trọng điểm vận chuyển hàng hóa: Đề xuất cải tạo mặt đường theo tiêu chuẩn ISO 8608:1995 để giảm mấp mô, giảm lực kích thích lên xe, thực hiện trong kế hoạch phát triển hạ tầng giao thông 3 năm tới.

4. Phát triển phần mềm mô phỏng và đào tạo kỹ thuật viên vận hành xe tải nhỏ: Khuyến khích các trường đại học và trung tâm đào tạo ứng dụng mô hình Matlab Simulink để huấn luyện kỹ thuật viên, nâng cao nhận thức về an toàn và bảo trì xe tải nhỏ trong 1 năm.

Đối tượng nên tham khảo luận văn

1. Các nhà thiết kế và sản xuất xe tải nhỏ: Nghiên cứu giúp cải tiến kết cấu hệ thống treo, nâng cao chất lượng sản phẩm, giảm thiểu rung lắc và tăng tuổi thọ xe.

2. Cơ quan quản lý giao thông và hạ tầng: Tham khảo để xây dựng các tiêu chuẩn vận tốc và quy hoạch nâng cấp mặt đường phù hợp với đặc tính vận hành xe tải nhỏ.

3. Các kỹ thuật viên bảo trì và vận hành xe tải nhỏ: Hiểu rõ nguyên lý dao động và ảnh hưởng của các yếu tố vận hành để thực hiện bảo dưỡng đúng cách, đảm bảo an toàn.

4. Các nhà nghiên cứu và sinh viên ngành cơ khí động lực và kỹ thuật ô tô: Là tài liệu tham khảo chuyên sâu về mô hình động lực học xe tải nhỏ, phương pháp mô phỏng và phân tích dao động.

Câu hỏi thường gặp

1. Mô hình dao động xe tải nhỏ có thể áp dụng cho các loại xe khác không?
   Mô hình được xây dựng dựa trên đặc tính xe tải nhỏ 500kg, tuy nhiên với điều chỉnh thông số kết cấu và tải trọng, mô hình có thể mở rộng áp dụng cho các loại xe tải nhẹ khác trong phạm vi tương tự.

2. Tiêu chuẩn ISO 8608:1995 mô tả mặt đường như thế nào?
   ISO 8608:1995 phân loại mặt đường theo mấp mô thành các loại B, C, D, E với mức độ gồ ghề tăng dần, dùng để mô phỏng kích thích dao động lên bánh xe trong nghiên cứu.

3. Phần mềm Matlab Simulink có ưu điểm gì trong mô phỏng dao động xe?
   Simulink cho phép xây dựng mô hình động lực học phức tạp với các khối chức năng đa dạng, giải hệ phương trình vi phân chính xác, dễ dàng điều chỉnh và phân tích kết quả.

4. Làm thế nào để giảm thiểu dao động khi vận hành xe tải nhỏ?
   Giảm dao động có thể thực hiện bằng cách cải tiến hệ thống treo, điều chỉnh vận tốc phù hợp với mặt đường, và nâng cấp mặt đường để giảm mấp mô.

5. Phản lực thẳng đứng tại bánh xe ảnh hưởng thế nào đến an toàn vận hành?
   Phản lực thẳng đứng dao động lớn có thể làm mất tiếp xúc bánh xe với mặt đường, gây mất ổn định và nguy cơ tai nạn, do đó cần kiểm soát để duy trì lực tiếp xúc ổn định.

Kết luận

• Xây dựng thành công mô hình động lực học dao động xe tải nhỏ 500kg với 7 bậc tự do, mô phỏng chính xác các lực tác động và chuyển động dao động của xe.
• Mô hình kích thích mặt đường ngẫu nhiên theo tiêu chuẩn ISO 8608:1995 giúp đánh giá ảnh hưởng của các loại mặt đường đến dao động xe.
• Kết quả mô phỏng cho thấy mặt đường gồ ghề và vận tốc cao làm tăng biên độ dao động và phản lực bánh xe, ảnh hưởng đến an toàn và độ bền xe.
• Hệ thống treo có vai trò quan trọng trong giảm chấn dao động, cần được cải tiến để nâng cao hiệu quả hấp thụ năng lượng.
• Đề xuất các giải pháp thiết thực về thiết kế hệ thống treo, quản lý vận tốc, nâng cấp mặt đường và đào tạo kỹ thuật viên nhằm nâng cao an toàn và hiệu quả vận hành xe tải nhỏ.

Next steps: Triển khai thử nghiệm thực tế mô hình trên xe tải nhỏ, mở rộng nghiên cứu cho các loại xe tải khác và phát triển phần mềm hỗ trợ thiết kế hệ thống treo.

Các nhà sản xuất và cơ quan quản lý giao thông nên phối hợp ứng dụng kết quả nghiên cứu để nâng cao chất lượng và an toàn vận hành xe tải nhỏ tại Việt Nam.

Trích đoạn nội dung tài liệu

CHƯƠNG I: TỔNG QUAN Giao thông vn ti là nhu cu cn thit c i và xã hi. Nó chim mt v trí quan trng trong nn kinh t quc dân và quy nh mt phn không nh v t phát trin cn vn ti ngày càng phát trin hoàn thin và hii vi nhin vn chuyn chuyên 1ung t quan trng trong vic vn chuyn hàng hóa và chuyên tr  ng, d s dng, rt phù hp vi nhu cu giao thông vn ti c c ta hin nay. Ô tô khi chuyng là mt trong nhng tính cht rt quan trng, nó c th hing lc hc, lc kéo, công sut kéo, các lc cn, nhân t ng lc hc, thi gian và quc, vn tc, gia tc, khi chuyiu kin mng khác nhau hou kin m ga, quay vòng khi phanh. Tính chng lc hc ca ô tô nh n kh c ca ô tô, vn t sut và giá thành vn chuy êm du và tính an toàn trong chuyng.

Vic tính toán chính xác các ch ng lc hc ca ô tô là mt v rt khó thc hin, vì các ch tiêu này ph thuc vào nhiu yu t, u t ngu nhiên.  trng yên ô tô tác dng ti trng lên mi trng ng ti trng này li bi nó ph thuc vào nhiu yu t   c tính ca h thng treo. Ti trng này là yu t quan trng mà giá tr ca nó ng rt l n kh n lc, kh   êm du chuyng ca xe, ngoài ra ti trng ca bánh xe còn là d liu  nh các thông s  s t, h s y vic 1 c ti trng là rt cn thit. Ti trng cng lên mng theo nhing là  tài này.

ng thng bao gm các yu t  các khi ng ci, h thng treo và mng. ng làm dch chuyn thân xe theo chiu thng, kèm theo là vn tc và gia tc theo chiu th u này gây khó chu (thm chí nh  n sc kh  i ngi trên xe và nh  n ch ng c ch trên xe. Tp xúc bánh xe vi mng ca bánh xe làm thay i phn lc thng gia bánh xe và mng Fz. Nu Fz gim s nh ng trc ti n kh  n lc dc (lc kéo hoc lc phanh) ca bánh xe và ng trc tin kh ng ca xe.

Nu F z  s làm n tui th cng ca các khng trên xe làm xut hin lng  bn chi tit cng thi n không gian treo ca xe. Cấu tạo các bộ phận liên quan 1. Bánh xe Bánh xe là phn t liên kt thân xe vi m ng. Bánh xe có các nhim v sau:   toàn b trng  Ging t mng lên xe  Truyn lc dc, lc ngang khi chuyng thng, phanh và khi quay vòng  King chuyng ca ô tô.

2 Kh  ng ca ô tô ph thuc các lc thng Fz , lc dc F x và lc ngang Fy, ta gi là các l mng. Bánh xe ô tô ngày nay a) Bánh xe có săm; b) Bánh xe không săm 1. Vành bánh xe; 4. Van không khí   c nhng nhim v    a ph  cng v bn cao li va phi.

Bánh xe ngày nay có cu tm có lp (2), vành bánh xe (3), van không khí (4). Bánh xe hình 1. là bánh xe vi li bánh xe thông dng  n. Ngày nay do có th làm kín ti ta dn b i lu t.

Nghiên c        i ta chia làm hai loi: - i trên nn cng - i trên nng không có kt cu bn vng Loi th nh        ng giao thông, còn loi th       quân s  ng, vùng m, nông 3 nghip. Trong phm vi giáo trình này chúng ta ch  i trên nn cng. Khi nghiên cng lc hc bánh xe có 3 v quan tru tiên c cp là c t ca bánh xe. Sơ lược về sự ra đời và phát triển của lốp xe Lp xe ngày nay là phn quan trng nht ca bánh xe.

Tuy nhiên lp  mi và phát trii. Chúng ta có th xem chia nó không có lp. bánh xe không có lốp Có l t v cây cao su t  c hi r t nhiên thì kh  dng ca nó cho cuc sng i còn rt hn ch ngh nh vào m  n cao su t c ng dng vào nhic ca cuc sng. Mc du vu tiên mi i do Robert Willam Thompson ch to.

Chic lu tiên này 4 c mô t là gm mt vài ng cao su m    ph mt lp da. p và      i  Hanau Công hòa Liên bang c. Có mt câu chuyn k li r    n xut l     y th nghim hành trình Paris  Bordeaux  Paris (720 d xp lp 50 ln và phi thay mt 22 b   i ta  tc lp bc khong 500 km). i ta cho các bon vào cao su to nên l            bám cho lp.

i lp có vành thép  mép lp. ln quyn  châu Âu. Sơ lược cấu tạo của lốp xe Lp là mt balông khí có cu tn t a lp là các lp mành. Mành li nhiu s i cao; các si mành to thành các lp b trong cao su có kh i.

Tùy theo các thit k, các góc chy ca si mành có th làm vi mt phng lp mi là góc mành. Góc mành có vai trò quyn thuc tính ca lp. Nu góc m c tính ngang ca lp là t c li nu l 0 có th tc tính êm du 5 khi chuy   c tính ngang là không t  li d c hai thui ta thc hin gii pháp trung hòa là các mành ph góc l0 , phi có nhi chuyng, các phn t cao su (ca mt thit din lp) co vào, giãn ra gia lng gây mòn l s ci lp mành chéo, các phn t cao su có kh n ch  phn ln các lp xe cao tc có cu trúc mành vuông góc 90 0 (. V cu trúc, lp có 3 lp: Lp trong cùng là lp mành, gm các si nilông bn chi và có loi lp mành vuông góc (si nilông vuông góc vi mt phng bánh xe) và lp mành chéo.

Trên lp mành là lm, nm gia lp mành và b mt lp. Li si m 200, nhim chng lên nhau và lch nhau, xung quanh bao ph cao su, to thành li ngang, nhm h tr kh i ngang cho lp ng kh nh chuyng. Lp ngoài cùng là b mt lp là lp cao su khi chuyng s tip xúc vi mng. Lốp xe 6 i vi lp mành vuông góc, do chuy ng ngang ca lp so vi ng gim, nhi   60% so vi lu ki t nên tui th ca l    p 2 ln.

Mt khác loi lp này áp sut nn h  khôni trong b mt tic li lp mành chéo, áp sut n  i theo tng m trên b mt tip xúc, to ra các chuyng i ca các phn t cao su ca b mt lp. Lp mành vuông góc có Hình 1. Thông số cơ bản của  hp mành lốp ng cho b mt lp. Qua mt s m kt cu ta d dàng thy kh n lc ca lp là khác nhau, ph thuc cu trúc, áp sut lp và vì vc tính không ging nhau.

Tính cht truyn lc ph thuc hai thuc tính là bin dng ca lp (cu trúc lp  ng (quan h p hin i ngày nay có thành phn là hn hp ca thép, si, cao su và mt s cht khác. Ví d lp 195/50 R15 ContiEcoContact nng 8,5 kg có thành phsau: Thành phng hp, nilon: 16%, Cao su thiên nhiên/tng hp: 38%; Các cht pha trn (compounds) : cacbon, sa th : 30% ; Cht làm mm, xp : du m, hc ín : 10% ; Ch : sulfur, oxit km : 4% ; Các cht pha trn khác (miscellaneous): 2%. Ký hiệu lốp xe Hình 1.4 th hin mt s c ca lp: Chiu rng B; chiu cao H; bán kính ngoài r0 ; bán kính trong rv: bán i bán kính vành lng kính trong ca lp (tng kính vành lp): d = 2r0. Loi lc lp cho các loc lp trên mt s xe ti có B = H.

Loi lp này nu là lp áp sut thp (áp sut = 0,08 ÷ 0,5 MN/m2) thì có ký hi c tính: d  2B r0  (1.1) 2 Các loi lp ngc bit lp lp trên xe du lng có H < B. Loi lp này có ký hiu th hi c nhiu thông s. Ký hic hi sau: P: loi xe: ký t này cho ta bit lp s dng cho loi xe nào: P  p dùng cho xe ch khách. Mt s ký t    i nh, bán tp thay th tm thi.

215: chiu rng lp B 65: s  l  R: loi lp Radial tc l      i lp ph bin hin nay. Ngoài ra còn có các ký t  t him trên th ng. 15ng kính vành lp (d) tính bng inch. 95: ti trng mà lp có th chng v trí này có s t i ti trn 925 kg.

8 H: ký t này ch gii hn vn tc tmax) mà lp có th hong ng vi vn tc t Vmax có th tra bng ng 1.1 Ký vmax Ký vmax Ký vmax Ký vmax hiu (km/h) hiu (km/h) hiu (km/h) hiu (km/h) F 80 L 120 Q 160 U 200 G 90 M 130 R 170 H 210 J 100 N 140 S 180 V 240 K 110 P 150 T 190 Z >240 Ngoài nhng thông s chính, trên lp xe còn có các ký hiu khác: Treadwear: Kh u mòn ca lp: Giá tr tiêu chun là 100, ch s này càng cao thì kh u mòn ca lp càng cao. Theo th t t cao xung thp: AA, A, B, C. Temperature: Kh u nhit ca lp. Theo th t t cao xung thp:A,B,C.

Bán kính bánh xe Tùy theo trng thái ca lp mà có các loi bán kính khác nhau: bán kính thit k, bán    Hình 1.5 ng, bán Ảnh hưởng của mô men chủ động kính làm vic trung bình. ng lc hc ca bánh xe 9 1. Bán kính thiết kế r0 Do nhà thit k và sn xut cung cc tiêu chun (xem r 0 trên hình 1. Ta có th  vào ký hiu l nh bán kính thit k.

Bán kính tĩnh rt Khong cách t tâm tr n m ng yên và chu ti trng thng. Bán kính động lực học r d Khong cách t tâm trn mng khi xe chuyng. Có th c t ca xe khi xe chuyng.
