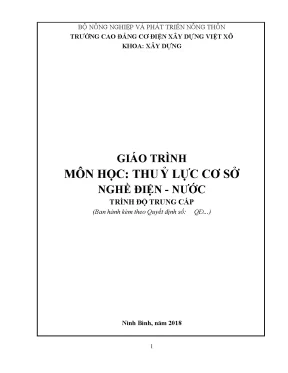

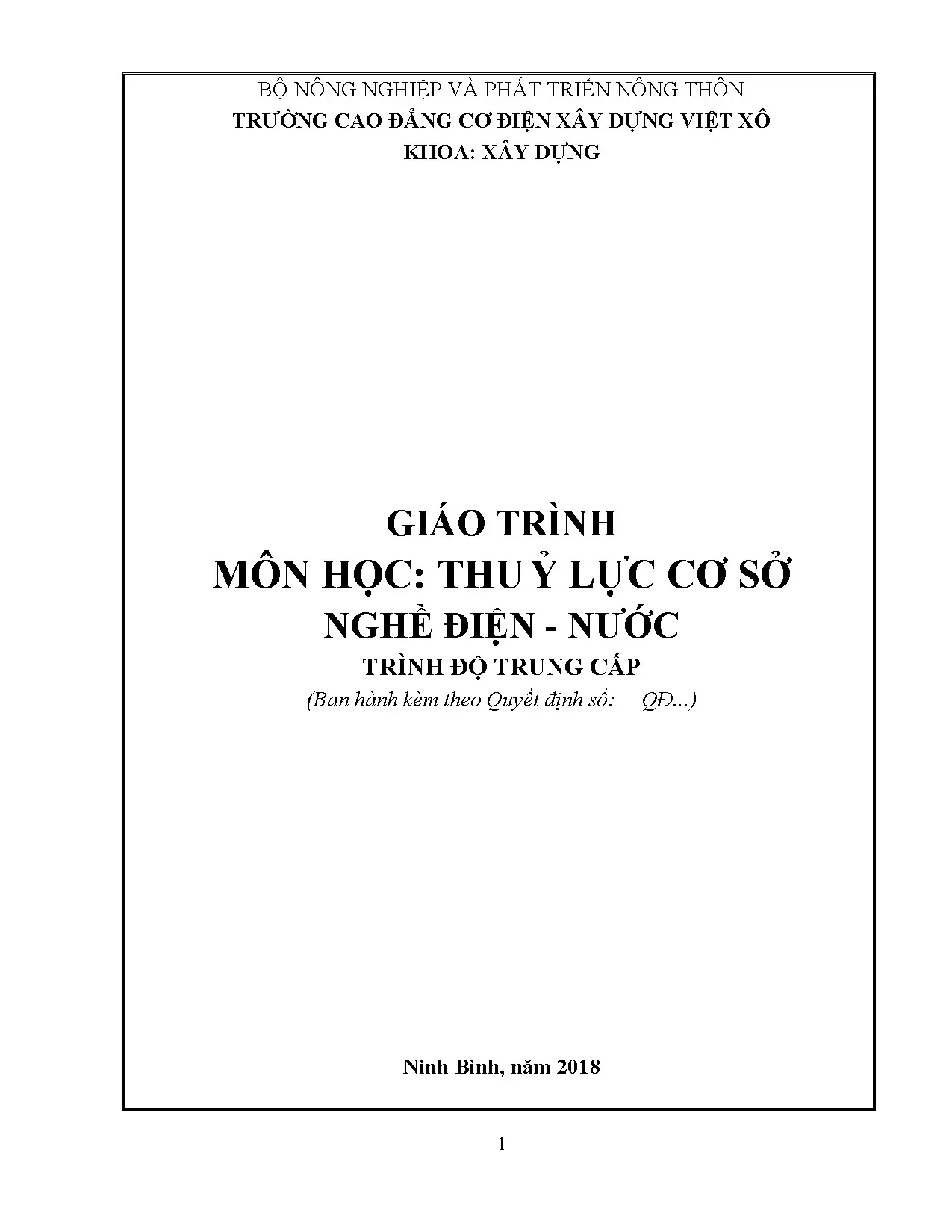

THÔNG TIN THƯ MỤC VÀ TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH THUỶ LỰC CƠ SỞ (NGHỀ ĐIỆN - NƯỚC)

  • Tên tài liệu: Giáo trình Môn học: Thuỷ lực cơ sở
  • Mã môn học: MH 08
  • Đơn vị ban hành: Bộ Nông nghiệp và Phát triển Nông thôn – Trường Cao đẳng Cơ điện Xây dựng Việt Xô (Khoa Xây dựng)
  • Tác giả tham gia biên soạn: Nguyễn Thị Hoài Thu
  • Năm ban hành: 2018 (Ninh Bình)
  • Cấp độ đào tạo: Trình độ Trung cấp nghề Điện – Nước / Tài liệu tham khảo các ngành Kỹ thuật

Tổng quan về giáo trình

Giáo trình Thuỷ lực cơ sở (Mã môn học: MH 08) là tài liệu giảng dạy thuộc khối kiến thức kỹ thuật cơ sở trong chương trình đào tạo nghề Điện – Nước trình độ trung cấp tại Trường Cao đẳng Cơ điện Xây dựng Việt Xô. Về mặt vị trí phân phối chương trình, môn học được tổ chức giảng dạy song song với nhóm môn học nghề cơ bản và được bố trí trước khi người học thực hiện các mô-đun thực hành chuyên môn sâu.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện cụ thể:

  • Kiến thức: Người học trình bày được các khái niệm nền tảng về thủy tĩnh học, thủy động lực học của chất lỏng; phân tích được các dạng tổn thất năng lượng và tổn thất cột nước; giải thích được cơ chế của dòng chảy ổn định và không ổn định trong hệ thống đường ống, kênh hở, lòng dẫn hở; đồng thời mô tả được các khái niệm địa chất thủy văn cơ bản liên quan đến nguồn nước mặt và nước ngầm.
  • Kỹ năng: Người học hình thành năng lực tính toán thông số thủy lực cho các bài toán kỹ thuật; nhận biết các đặc tính vật lý của lưu chất và xác định các loại vật liệu xây lắp phù hợp trong hệ thống cấp thoát nước.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện phương pháp làm việc kỹ thuật kiên trì, chuẩn xác, chủ động tiếp nhận kiến thức và giải quyết các vấn đề kỹ thuật phát sinh.

Về cấu trúc và phương pháp tiếp cận, giáo trình được thiết kế gồm 7 chương logic, bắt đầu từ quy luật chất lỏng đứng yên (thủy tĩnh), quy luật chất lỏng chuyển động (thủy động, tổn thất năng lượng), chuyển sang tính toán kỹ thuật chuyên ngành (dòng chảy trong ống, kênh hở, dòng không ổn định) và kết thúc ở các yếu tố môi trường địa chất thủy văn. Cách tiếp cận của giáo trình là kết hợp giữa phân tích lý luận cơ học chất lỏng với các công thức bán thực nghiệm và hệ số thực nghiệm, hướng tới việc tối ưu hóa khả năng tự học của học sinh, sinh viên khối kỹ thuật.

Nội dung kiến thức cốt lõi

[Chương 1: Thuỷ tĩnh học]
[Chương 4: Dòng chảy trong đường ống]                             [Chương 5: Dòng chảy ổn định trong kênh]

Các chương và chủ đề chính

  • Chương 1: Thuỷ tĩnh học (Mã chương: MH08 – 01) Tập trung nghiên cứu các đặc tính vật lý của chất lỏng: khối lượng riêng ($\rho = M/W$), trọng lượng riêng ($\gamma = G/W$, trong đó nước ở $4^\circ\text{C}$ có $\gamma = 9810\text{ N/m}^3$), hệ số nén thể tích ($\beta_w = -\frac{1}{W}\frac{\Delta W}{\Delta P}$), hệ số giãn nở vì nhiệt ($\beta_t$), hệ số nhớt động học ($\nu = \mu/\rho$), và sức căng bề mặt dẫn tới hiện tượng mao dẫn trong ống nhỏ ($h_{md} = \frac{2\sigma\cos\theta}{\rho g r}$). Phân loại ngoại lực tác dụng thành lực bề mặt (áp lực, ma sát, phản lực) và lực khối (trọng lực, quán tính). Trình bày khái niệm áp suất thủy tĩnh toàn phần ($P = p_0 + \gamma h$), áp suất dư ($P_d = \gamma h$), áp suất chân không ($P_{ck}$), mặt đẳng áp, trạng thái tĩnh tuyệt đối, tĩnh tương đối, cùng các định luật: Pascal, định luật hai bình thông nhau ($h_1/h_2 = \gamma_2/\gamma_1$) và định luật Ác-si-mét về điều kiện cân bằng của vật nổi ($P_z = \gamma W$).

  • Chương 2: Thuỷ động lực học (Mã chương: MH08 – 02) Xây dựng mô hình chất lỏng lý tưởng và chất lỏng thực; định nghĩa quỹ đạo, đường dòng, ống dòng, dòng nguyên tố và dòng chảy. Thiết lập các thông số hình học và động học: mặt cắt ướt ($\omega$), chu vi ướt ($\chi$), bán kính thủy lực ($R = \omega/\chi$), lưu lượng ($Q = v \cdot \omega$) và vận tốc trung bình ($v$). Phân loại dòng chảy ổn định, không ổn định, dòng chảy đều ($Q_1=Q_2, h_1=h_2, v_1=v_2, S_0=S_f$) và dòng chảy không đều. Phân tích ba thành phần chuyển động của phần tử lưu chất (tịnh tiến, xoay, biến hình), khảo sát chuyển động thế qua thế lưu tốc $\phi(x,y,z,t)$, hàm số dòng $\psi(x,y)$ và điều kiện trực giao Cauchy-Riemann.

  • Chương 3: Tổn thất năng lượng (Mã chương: MH08 – 03) Phân tích thí nghiệm Reynolds (1883) xác định trạng thái chảy tầng (lưu tốc dạng parabol, định luật Poiseuille $Q = M J d^4$, $v = u_{\max}/2$) và trạng thái chảy rối (lưu tốc thực, lưu tốc trung bình thời gian, lưu tốc mạch động). Tiêu chuẩn phân biệt bằng số Reynolds ($Re = vd/\nu$ cho ống với $Re_{kd} = 2320$; $Re = vR/\nu$ cho kênh với $Re_{kd} = 580$). Thiết lập phương trình Bernoulli cho chất lỏng thực với hệ số hiệu chỉnh động năng Coriolis $\alpha$ ($\alpha=2$ cho chảy tầng, $\alpha=1$ cho chảy rối). Xác định hai dạng hao phí: tổn thất cục bộ ($h_c = \zeta \frac{v^2}{2g}$) và tổn thất dọc đường ($h_d = \lambda \frac{l}{d}\frac{v^2}{2g}$ theo công thức Darcy).

  • Chương 4: Dòng chảy trong hệ thống đường ống (Mã chương: MH08 – 04) Tính toán dòng chảy ổn định qua lỗ nhỏ ($e < H/10$, $\mu=0{,}60\div 0{,}65$), lỗ to ($\mu=0{,}80\div 0{,}85$), vòi trụ ngoài ($\mu=0{,}82$), vòi trụ trong ($\mu=0{,}707$), vòi nón mở rộng và thu hẹp ($Q = \mu \omega \sqrt{2gH}$). Tính toán dòng chảy không ổn định tháo nước tự do hoặc chảy ngập. Tính toán thủy lực đường ống đơn, đường ống dài phân phối liên tục ($h_d = \frac{(Q_m + 0{,}55Q_p)^2}{K^2}l$), mạng lưới đường ống chia nhánh dựa vào vận tốc kinh tế/công thức V. Lobachev để xác định chiều cao tháp nước, và mạng lưới phân phối đóng kín giải bằng phương pháp cân bằng cột nước hoặc cân bằng lưu lượng.

  • Chương 5: Dòng chảy ổn định trong kênh (Mã chương: MH08 – 05) Xác định điều kiện dòng chảy đều không áp ($Q=\text{const}$, $h=\text{const}$, độ dốc đáy $i=\text{const}$, hệ số nhám $n=\text{const}$). Tính toán vận tốc theo công thức Chezy ($v = C\sqrt{RJ}$) với hệ số $C$ xác định theo Manning ($y=1/6$), Poocorayme ($y=1/5$) hoặc Pavolopski. Thiết lập công thức hình học cho các mặt cắt ướt: hình thang đối xứng ($\omega=(b+mh)h$, $\chi=b+2h\sqrt{1+m^2}$), hình chữ nhật ($m=0$) và hình tam giác cân ($b=0$).

  • Chương 6: Dòng chảy không ổn định trong lòng dẫn hở Khảo sát hệ phương trình vi phân dòng chảy một chiều dựa trên định luật bảo toàn khối lượng và năng lượng, tích phân hệ phương trình Saint-Venant (Xanh Vơ Năng) để giải mối quan hệ lưu lượng $Q(s,t)$ và độ sâu $h(s,t)$.

  • Chương 7: Khái niệm chung về địa chất – thuỷ văn – sông hồ Cung cấp khái niệm về mạch nước ngầm nông, mạch nước ngầm sâu, tỷ suất lưu lượng, mực nước tĩnh, mực nước động, cùng các đặc tính thủy văn sông hồ trong mùa lũ và mùa khô phục vụ việc khai thác nguồn nước.

Kiến thức nền tảng được xây dựng

  1. Lý thuyết cơ học chất lỏng kỹ thuật: Bản chất liên tục, tính đẳng hướng, tính dễ di động và độ nhớt của môi trường lưu chất.
  2. Các định luật thủy tĩnh cơ bản: Nguyên lý truyền áp suất tĩnh Pascal, định luật cân bằng thủy tĩnh và lực đẩy Ác-si-mét.
  3. Các phương trình động lực học dòng chảy: Phương trình liên tục (bảo toàn khối lượng), phương trình năng lượng Bernoulli cho chất lỏng thực có xét đến hệ số Coriolis $\alpha$ và trở lực ma sát.
  4. Hệ số và công thức thực nghiệm thủy lực: Công thức Darcy, Chezy, Manning, Poocorayme, Pavolopski và công thức V. Lobachev.

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật: Xác định chính xác các đại lượng áp lực thủy tĩnh lên thành bể, tính toán lưu tốc, lưu lượng qua vòi, lỗ, đường ống và kênh dẫn hở.
  • Kỹ năng phân tích thủy lực hệ thống: Phân tích chế độ chảy tầng/chảy rối qua số $Re$; tính toán tổn thất cột áp dọc đường và tổn thất cục bộ trên mạng lưới cấp nước phức tạp (ống nhánh, ống vòng).
  • Kỹ năng lựa chọn vật liệu và thiết bị: Lựa chọn đường kính ống kinh tế, tính toán chiều cao tháp nước, xác định kích thước kênh hình thang, chữ nhật phù hợp với điều kiện địa hình và độ nhám vật liệu.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm kỹ thuật kết hợp giữa phân tích lý luận với dữ liệu thực nghiệm. Nội dung lý thuyết đi từ các mô hình toán học giải tích (khai triển Taylor, vi phân toàn phần, phương trình liên tục) đến các công thức đơn giản hóa phục vụ kỹ thuật tính toán một chiều (1 thứ nguyên).

Chương trình tích hợp hệ thống bài tập ứng dụng cụ thể gắn với các tình huống kỹ thuật nghề Điện – Nước:

  • Bài toán biến dạng thể tích nước khi nén áp suất trong đường ống dài ($l = 1\text{ km}, d = 500\text{ mm}$ chịu áp suất $p = 5\cdot 10^6\text{ Pa}$).
  • Bài toán dãn nở nhiệt và gia tăng áp suất trong đường ống kín khi nhiệt độ tăng từ $5^\circ\text{C}$ lên $15^\circ\text{C}$.
  • Bài toán áp suất thủy tĩnh tác dụng lên đáy bình hở hoặc bình kín chứa dầu mỏ ($\rho = 760\text{ kG/m}^3, p_0 = 2{,}5\text{ at}$).
  • Bài toán thủy lực hệ thống ống rẽ, tính phân phối lưu lượng và vận tốc trung bình qua các đoạn ống mắc nối tiếp/song song.
  • Bài toán thiết kế mạng lưới cấp nước chia nhánh: chọn lưu tốc kinh tế, tính tổn thất từng đoạn ống, xác định cao trình mực nước và chiều cao tháp nước $H_A = \nabla'_A - \nabla_A$.

Phương pháp đánh giá kết quả học tập tập trung vào năng lực giải quyết bài toán định lượng, khả năng tra bảng số liệu kỹ thuật ($K = f(n, d)$, bảng trị số trọng lượng riêng $\gamma$, bảng lưu tốc kinh tế). Đối với quy trình tự học, tài liệu yêu cầu người học phải bám sát các bước tính toán tuần tự: thiết lập mặt cắt chuẩn, viết phương trình Bernoulli/liên tục, xác định hệ số tổn thất và tra bảng tìm kích thước hình học tương ứng.

Điểm nổi bật và cập nhật

  • Cấu trúc tinh giản, chuẩn hóa theo trình độ trung cấp: Tài liệu loại bỏ các phép chứng minh vi tích phân ba chiều phức tạp không cần thiết cho hệ trung cấp, tập trung vào mô hình dòng chảy một chiều và các công thức ứng dụng trực tiếp trong lắp đặt đường ống.
  • Cung cấp đầy đủ thông số thực nghiệm: Bổ sung bảng tra chi tiết về trọng lượng riêng của nhiều loại chất lỏng kỹ thuật (nước cất, nước biển, xăng máy bay, dầu nhờn, điêzen, thủy ngân), hệ số tổn thất cục bộ ($\zeta$) tại các vị trí đột biến (mở rộng/thu hẹp đột ngột, mép sắc, mép tròn, khóa nước, cút uốn cong $90^\circ$).
  • Gắn kết trực tiếp với chuyên môn nghề Điện – Nước: Nội dung tính toán không dừng lại ở thủy lực đại cương mà đi sâu vào các dạng công trình thực tế: tính toán tháo nước qua đập/ống ngắn bê tông, tính toán mạng phân phối nước liên tục, mạng chia nhánh cho khu dân cư, mạng vòng kín và các công trình kênh dẫn, khai thác nước ngầm.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Phục vụ trực tiếp cho người học hệ trung cấp nghề Điện – Nước, đồng thời là tài liệu tham khảo cho sinh viên các ngành Xây dựng, Cơ điện, Cấp thoát nước, Công trình thủy lợi.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành kiến thức Toán học kỹ thuật sơ cấp (phép tính đại số, lượng giác, đạo hàm cơ bản) và Vật lý đại cương (phần cơ học chất điểm, áp suất, lực và năng lượng).
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình khung để thiết kế bài giảng lý thuyết, biên soạn hệ thống bài tập thực hành và xây dựng ngân hàng đề kiểm tra đánh giá môn học MH 08.
  • Cán bộ kỹ thuật và người tự học: Tài liệu hỗ trợ tra cứu nhanh các công thức tính toán tổn thất cột áp, lưu lượng dòng chảy và quy trình tính toán mạng lưới đường ống cấp nước tại công trường.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên theo học nghề Điện – Nước trình độ trung cấp, đồng thời phù hợp làm tài liệu học tập kỹ thuật cơ sở cho sinh viên các khối ngành Xây dựng, Cơ điện.

2. Cần kiến thức nền nào để học môn học này?

Người học cần nắm vững kiến thức toán học phổ thông (đại số, lượng giác, giải phương trình) và các nguyên lý cơ học vật lý đại cương về khối lượng, áp lực, trọng lực, công và năng lượng.

3. Điểm khác biệt của giáo trình so với các tài liệu Cơ học chất lỏng khác là gì?

Giáo trình tập trung vào khía cạnh "Thủy lực ứng dụng" (Cơ học chất lỏng kỹ thuật), giảm thiểu các công cụ toán học ba chiều phức tạp, hướng trực tiếp vào các bài toán tính toán hệ thống đường ống, lỗ, vòi, kênh hở và mạng lưới cấp thoát nước thực tế.

4. Làm sao để tự học giáo trình hiệu quả?

Người học cần đọc kỹ các định nghĩa và điều kiện biên của từng trạng thái chuyển động, theo dõi các bước giải trong các bài tập ví dụ mẫu (như tính toán đường ống rẽ, tổn thất năng lượng, mạng phân phối), sau đó kết hợp tra cứu bảng thông số kỹ thuật ($K, n, d, \zeta, \lambda$) để giải các bài tập cuối chương.

5. Có tài liệu bổ trợ nào đi kèm trong giáo trình không?

Giáo trình tích hợp sẵn các bảng dữ liệu thực nghiệm quan trọng: bảng trọng lượng riêng của các loại chất lỏng, bảng trị số hệ số nhám và mô-đun lưu lượng $K = f(n,d)$, bảng lưu tốc và lưu lượng kinh tế dùng trong chọn đường kính ống theo công thức V. Lobachev.

Kết luận

Giáo trình Thuỷ lực cơ sở (Mã môn học: MH 08) do Khoa Xây dựng – Trường Cao đẳng Cơ điện Xây dựng Việt Xô ban hành là tài liệu học thuật cơ sở chuẩn hóa, cung cấp hệ thống kiến thức toàn diện từ quy luật tĩnh học đến động lực học chất lỏng và tính toán mạng lưới thủy lực ứng dụng.

Lộ trình học tập khoa học được đề xuất gồm:

  1. Nắm vững bản chất vật lý và quy luật cân bằng thủy tĩnh (Chương 1).
  2. Nghiên cứu phương trình động lực học và quy luật tổn thất năng lượng (Chương 2, Chương 3).
  3. Ứng dụng tính toán các công trình đường ống, kênh dẫn và thủy văn thực tế (Chương 4, Chương 5, Chương 6, Chương 7).

Tài liệu là cơ sở lý thuyết và công cụ tính toán phục vụ trực tiếp cho các mô-đun thực hành nghề Điện – Nước và công tác thi công lắp đặt kỹ thuật chuyên ngành.
