GIÁO TRÌNH TRANG BỊ ĐIỆN 1 – NGHỀ ĐIỆN CÔNG NGHIỆP (TRÌNH ĐỘ CAO ĐẲNG / TRUNG CẤP)

Tổng quan về giáo trình

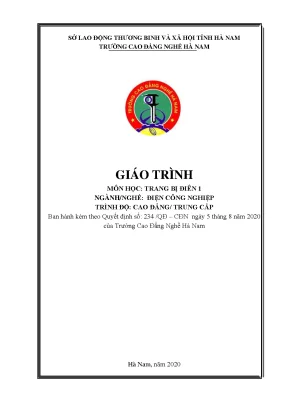

Giáo trình môn học: Trang bị điện 1 (Mã môn học: MH18) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo ngành/nghề Điện công nghiệp ở trình độ Cao đẳng và Trung cấp. Giáo trình được ban hành kèm theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 8 năm 2020 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam, do tác giả Nguyễn Thị Tuyến chủ biên. Trong khung chương trình đào tạo, môn học này có vị trí tiếp nối, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học/mô-đun cơ sở và môn học Máy điện.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Kiến thức: Cung cấp kiến thức về cách vẽ, cấu tạo trang bị điện và nguyên lý làm việc của các sơ đồ mạch điều khiển sử dụng rơle – công tắc tơ trong tự động khống chế động cơ không đồng bộ 3 pha và động cơ một chiều; cung cấp kiến thức về trang bị điện và nguyên lý hoạt động của các máy cắt gọt kim loại cùng các cơ cấu sản xuất công nghiệp.
  • Kỹ năng: Phát triển kỹ năng phân tích sơ đồ nguyên lý mạch điện làm cơ sở cho việc phát hiện hư hỏng, chẩn đoán sự cố và đề xuất phương án cải tiến kỹ thuật; vận dụng các phương pháp phân tích mạch vào công tác lắp đặt, vận hành và sửa chữa hệ thống điện trong nhà máy, xí nghiệp.
  • Năng lực tự chủ và trách nhiệm: Hình thành năng lực làm việc độc lập hoặc làm việc theo nhóm; năng lực đọc bản vẽ, xử lý các tình huống kỹ thuật phức tạp trong điều kiện sản xuất thay đổi.

Về cấu trúc và cách tiếp cận, giáo trình được tổ chức thành 4 phần logic gồm 1 chương mở đầu và 3 chương chuyên môn (từ mã MH18-00 đến MH18-03). Tài liệu tiếp cận theo phương pháp kết hợp giữa lý thuyết mạch điều khiển logic tiếp điểm với các thông số kỹ thuật thực tế của trang thiết bị công nghiệp. Điểm đặc thù của giáo trình là gắn kết các sơ đồ mạch nguyên lý với các dòng máy công cụ và cơ cấu nâng – vận chuyển cụ thể đang được sử dụng trong sản xuất thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc nội dung của giáo trình được phân bổ qua 4 chương chuyên đề:

  • Chương mở đầu: Tự động khống chế (Mã chương: MH18-00)
    Trình bày định nghĩa tự động khống chế (TĐKC) truyền động điện và các yêu cầu kỹ thuật, kinh tế trong thiết kế mạch. Quy chuẩn hóa phương pháp thể hiện mạch động lực và mạch điều khiển (biểu diễn thiết bị ở trạng thái không điện, quy tắc đánh số dây dẫn nối chung, tiết diện dây dẫn). Phân tích các khâu bảo vệ sự cố điện: bảo vệ ngắn mạch (bằng cầu chì, aptomat, rơle dòng điện chỉnh định $8 \div 10,I_{\text{đm}}$), bảo vệ quá tải đối xứng và không đối xứng (bằng rơle nhiệt), bảo vệ điện áp (thiếu áp, quá áp), bảo vệ thiếu/mất từ trường động cơ một chiều. Trình bày các nguyên lý liên động: liên động duy trì, liên động khóa chéo, liên động trình tự và hệ thống tín hiệu hóa (đèn báo, chuông, còi).

  • Chương 1: Tự động khống chế truyền động điện (Mã chương: MH18-01)
    Phân tích 4 nguyên tắc điều khiển cơ bản:

    1. Nguyên tắc theo thời gian: Sử dụng rơle thời gian ($R_{\text{th}}$) khống chế quá trình khởi động qua các cấp điện trở phụ $R_{f1}, R_{f2}$.
    2. Nguyên tắc theo tốc độ: Sử dụng rơle tốc độ để chuyển đổi trạng thái làm việc khi động cơ đạt ngưỡng tốc độ đặt.
    3. Nguyên tắc theo dòng điện: Sử dụng rơle dòng điện ($RI$) tác động dựa trên dòng điện phần ứng trong quá trình mở máy và hãm.
    4. Nguyên tắc theo vị trí (hành trình): Sử dụng công tắc hành trình ($KB$) điều khiển đảo chiều hoặc dừng chuyển động của bàn máy. Chương này trình bày chi tiết các sơ đồ mở máy trực tiếp (quay 1 chiều, đảo chiều gián tiếp nút bấm đơn, đảo chiều trực tiếp nút bấm kép, động cơ 2 cấp tốc độ $Y/YY$ và $\Delta/YY$), mở máy gián tiếp (qua cuộn kháng, đổi nối $Y - \Delta$ tự động bằng rơle thời gian hoặc bằng tay), các mạch hãm điện (hãm động năng dùng biến áp $BT$ và cầu chỉnh lưu $CL$, hãm ngược dùng rơle tốc độ $R_{TĐ}$), cùng các sơ đồ khống chế động cơ không đồng bộ rôto dây quấn và động cơ một chiều.

  • Chương 2: Trang bị điện máy cắt kim loại (Mã chương: MH18-02)
    Tổng quan về phân loại máy cắt gọt kim loại theo quy trình công nghệ, quy mô sản xuất, khối lượng (máy thường $<10$ tấn, máy lớn $<30$ tấn, máy nặng $<100$ tấn, máy siêu nặng $>100$ tấn) và độ chính xác; phân tích chuyển động cơ bản (chính, ăn dao) và chuyển động phụ. Phân tích chi tiết sơ đồ trang bị điện và nguyên lý vận hành của 4 dòng máy công cụ:

    • Máy tiện T616: Động cơ trục chính $AO51-4,2$ ($4,5\text{ kW}, 1440\text{ vòng/phút}$), bơm dầu bôi trơn $TO1-2$ ($0,125\text{ kW}$), bơm nước $A22$ ($0,125\text{ kW}$), biến áp chiếu sáng $BA$ ($380\text{V}/36\text{V}$), điều khiển qua tay gạt 3 vị trí $KC$.
    • Máy khoan 2A125: Động cơ trục chính ($2,8\text{ kW}, 2420\text{ vòng/phút}$), bơm nước $\Pi A-22$ ($0,125\text{ kW}$), bộ công tắc xoay liên động $K1, K2, K3$.
    • Máy mài phẳng 3Б722: Động cơ đá mài $AO62-4$ ($10\text{ kW}$), bơm thủy lực $AO52-6$ ($4,5\text{ kW}$), bơm dầu, bơm nước, gạt phôi, di chuyển đá nhanh $AO41-6$ ($1\text{ kW}$), bàn điện từ $BĐT$ tích hợp mạch khử từ.
    • Máy doa 2620: Động cơ chính $10\text{ kW}$ 2 cấp tốc độ ($1460\text{ vòng/phút}$ kiểu $\Delta$ và $2890\text{ vòng/phút}$ kiểu $YY$), động cơ ăn dao $2,1\text{ kW}$ dải tốc độ $2,1 \div 1500\text{ vòng/phút}$, rơle kiểm tra tốc độ ly tâm $RKT$.

  • Chương 3: Trang bị điện cơ cấu sản xuất (Mã chương: MH18-03)
    Phân loại máy nâng – vận chuyển theo phương vận chuyển (thẳng đứng, nằm ngang, mặt phẳng nghiêng, kết hợp), phương pháp di chuyển, cơ cấu bốc hàng, chế độ làm việc (dài hạn, ngắn hạn lặp lại lên tới 600 lần/giờ) và phương thức điều khiển. Phân tích các thông số kỹ thuật thang máy: dải tốc độ (chậm $<0,5\text{ m/s}$, nhanh $1 \div 2,5\text{ m/s}$, cao tốc $2,5 \div 5\text{ m/s}$), tải trọng, yêu cầu gia tốc $a = \frac{dv}{dt} < 1,5\text{ m/s}^2$, độ giật $\frac{d^2v}{dt^2} < 10\text{ m/s}^3$, độ dừng chính xác sàn tầng $\pm 5\text{ mm}$ ($\Delta S$). Phân tích chi tiết sơ đồ mạch điều khiển thang máy 5 tầng tốc độ trung bình sử dụng động cơ không đồng bộ 2 cấp tốc độ, hệ thống công tắc tơ nâng/hạ ($N/H$), tốc độ cao/thấp ($C/T$), khóa liên động cửa tầng $1CT \div 5CT$, then cài $1PK \div 5PK$, nam châm điện $NC1, NC2$, hãm cuối sàn buồng thang $1HC, 2HC$ và cảm biến vị trí $1CĐT \div 5CĐT$.

Progression Logic của Giáo trình MH18:
MH18-00: Khí cụ, Phương pháp thể hiện sơ đồ, Các khâu bảo vệ & Liên động
MH18-01: 4 Nguyên tắc điều khiển & Các mạch khống chế truyền động điển hình
MH18-02: Trang bị điện máy cắt gọt kim loại (Tiện T616, Khoan 2A125, Mài 3Б722, Doa 2620)
MH18-03: Trang bị điện cơ cấu sản xuất (Thang máy 5 tầng 2 cấp tốc độ, Hệ thống băng tải)

Kiến thức nền tảng được xây dựng

  1. Lý thuyết tự động khống chế truyền động điện: Thiết lập mối quan hệ định lượng và định tính giữa các đại lượng cơ bản của hệ truyền động (tốc độ $n$, mômen $M$, dòng điện $I$, thời gian $t$) với phương thức đóng cắt tiếp điểm điều khiển.
  2. Nguyên lý bảo vệ an toàn hệ thống điện: Cơ chế tự động ngắt nguồn khi xuất hiện quá dòng (ngắn mạch, quá tải đối xứng, quá tải không đối xứng do mất pha), sụt áp, quá áp hoặc mất kích từ động cơ điện một chiều.
  3. Quy chuẩn kỹ thuật đọc và vẽ sơ đồ công nghiệp: Tiêu chuẩn thống nhất về ký hiệu quy ước các tiếp điểm, cuộn hút, phần tử đốt nóng, biến áp, rơle và phương pháp đánh số thứ tự nút mạch trên bản vẽ động lực và điều khiển.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật chuyên môn: Kỹ năng đọc, vẽ, bóc tách sơ đồ mạch rơle – công tắc tơ; kỹ năng lắp ráp, đấu nối hệ thống tủ điện điều khiển truyền động điện theo sơ đồ thiết kế.
  • Kỹ năng phân tích và chẩn đoán: Kỹ năng lần vết mạch điện (tracing), phân tích trạng thái logic của từng tiếp điểm trong chu trình khởi động, chuyển cấp tốc độ, hãm dừng và xử lý sự cố kẹt cơ khí hoặc mất điện áp.
  • Kỹ năng vận hành ứng dụng: Khả năng lập phương án bảo dưỡng, căn chỉnh các rơle thời gian, rơle dòng điện, rơle tốc độ và công tắc hành trình trên các hệ máy công cụ và hệ thống thang máy.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm tích hợp, kết hợp giữa bài giảng lý thuyết chuyên ngành và phân tích sơ đồ công nghệ ứng dụng. Tiến trình giảng dạy đi từ việc trang bị bản chất vật lý của khí cụ điện và nguyên tắc điều khiển logic tiếp điểm, sau đó phân tích các cụm mạch chức năng (mở máy, đảo chiều, hãm dừng), và hoàn thiện bằng việc giải mã toàn diện các bản vẽ sơ đồ điện máy công nghiệp hoàn chỉnh.

Nội dung bài tập và tình huống kỹ thuật được thiết kế gắn liền với thực hành:

  • Hệ thống bài tập tình huống: Đặt ra các bài toán thiết kế mạch logic tiếp điểm (ví dụ: bài tập thiết kế mạch điều khiển chương trình đố vui cho 3 đội ưu tiên có chuông và đèn báo; thiết kế mạch mở máy qua cuộn kháng tự động ngắt rơle thời gian và công tắc tơ nguồn sau khởi động).
  • Phân tích sơ đồ máy công nghiệp mở rộng: Yêu cầu người học tự phân tích trang bị điện và nguyên lý làm việc của các dòng máy như máy mài $3A161$, máy phay $6H82$, máy tiện đứng $1540$.
  • Bài tập thực hành lắp ráp và mô phỏng sự cố: Đòi hỏi người học vẽ sơ đồ nguyên lý, sơ đồ nối dây, tiến hành lắp ráp tủ điện, vận hành thử nghiệm, chủ động tạo sự cố giả định (mất pha, quá tải rơle nhiệt, hỏng công tắc hành trình) để quan sát hiện tượng, ghi nhận thông số và lập báo cáo kỹ thuật.

Phương pháp đánh giá kết quả học tập tập trung vào hai tiêu chí: năng lực phân tích lý thuyết (giải trình chính xác thứ tự tác động của các khí cụ trên bản vẽ) và năng lực thực hành (khả năng lắp đặt đúng kỹ thuật, vận hành an toàn, xác định chính xác điểm lỗi trên mạch điện). Đối với việc tự học, giáo trình hướng dẫn người học bám sát bảng danh mục thiết bị, chú giải ký hiệu và chuỗi liên động logic tiếp điểm được mô tả chi tiết tại từng mục của tài liệu.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các đặc điểm kỹ thuật và cập nhật theo khung chương trình đào tạo nghề năm 2020:

  • Chuẩn hóa hệ thống sơ đồ và ký hiệu: Cập nhật phương pháp biểu diễn mạch điện theo chuẩn kỹ thuật công nghiệp, thể hiện rõ ràng các nút nối chung, phân tách mạch động lực và mạch điều khiển ở trạng thái không điện, đánh số tọa độ tiếp điểm hỗ trợ việc tra cứu và lắp ráp.
  • Tích hợp các phương pháp điều khiển và hãm hiện đại: Cung cấp đầy đủ các giải pháp kỹ thuật điều khiển động cơ không đồng bộ 3 pha (đổi nối $Y - \Delta$, đổi nối $Y/YY$ và $\Delta/YY$ cho động cơ 2 cấp tốc độ) và các giải pháp hãm cưỡng bức (hãm động năng có chỉnh lưu dòng điện một chiều qua cầu điốt, hãm ngược có kiểm soát tốc độ qua rơle ly tâm).
  • Gắn kết trực tiếp với thiết bị công nghiệp thực tế: Toàn bộ hệ thống bài giảng ứng dụng đều trích xuất trực tiếp từ các sơ đồ máy công cụ và thiết bị nâng hạ phổ biến trong công nghiệp, bao gồm:
    • Máy tiện $T616$
    • Máy khoan $2A125$
    • Máy mài phẳng $3Б722$
    • Máy doa ngang $2620$
    • Hệ thống thang máy chở khách 5 tầng tốc độ trung bình
  • Định lượng các chỉ số an toàn và vận hành: Cung cấp các công thức và chỉ số kỹ thuật chính xác phục vụ tính toán, như công thức sụt áp phần ứng động cơ một chiều $U = K_E \cdot n + I_1 \cdot R_ư$, chỉ số gia tốc cho phép của buồng thang máy ($a < 1,5\text{ m/s}^2$), giới hạn độ giật ($\frac{d^2v}{dt^2} < 10\text{ m/s}^3$), và tiêu chuẩn dừng chính xác sàn tầng ($\pm 5\text{ mm}$).

Đối tượng sử dụng giáo trình

Tài liệu được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất công nghiệp:

Nhóm đối tượng Mục đích và phương thức sử dụng
Sinh viên / Học viên Cao đẳng và Trung cấp Sử dụng làm giáo trình học tập chính khóa cho môn học Trang bị điện 1 (MH18) thuộc chuyên ngành Điện công nghiệp. Phục vụ học lý thuyết mạch, thực hành lắp ráp tủ điện và làm đồ án môn học.
Giảng viên chuyên ngành Điện Sử dụng làm căn cứ chuẩn để biên soạn giáo án lý thuyết, đề cương bài tập thực hành, đề thi kết thúc môn học và xây dựng các mô hình thí nghiệm mô phỏng sự cố mạch điện.
Kỹ thuật viên, Thợ điện tại các nhà máy Sử dụng làm tài liệu tra cứu kỹ thuật, tìm hiểu sơ đồ nguyên lý phục vụ công tác bảo trì, sửa chữa, cải tạo hệ thống điện cho các máy công cụ ($T616, 2A125, 3Б722, 2620$) và hệ thống thang máy, băng tải.

Yêu cầu tiên quyết (Prerequisites): Người học trước khi tiếp cận giáo trình cần hoàn thành khối kiến thức cơ sở ngành kỹ thuật điện (mạch điện, an toàn điện) và môn học Máy điện (đặc tính cơ và nguyên lý làm việc của động cơ không đồng bộ 3 pha, động cơ điện một chiều).

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ Cao đẳng và học sinh hệ Trung cấp ngành Điện công nghiệp, đồng thời là tài liệu tham khảo kỹ thuật cho người làm công tác vận hành, sửa chữa điện tại các xí nghiệp.

2. Cần trang bị những kiến thức nền tảng nào trước khi học môn này?

Người học bắt buộc phải học xong các môn học/mô-đun Cơ sở kỹ thuật điện và môn học Máy điện để nắm vững cấu tạo, đặc tính cơ và phương pháp điều chỉnh tốc độ, mở máy của các loại máy điện xoay chiều và một chiều.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết điều khiển tự động là gì?

Giáo trình tập trung hoàn toàn vào kỹ thuật điều khiển logic tiếp điểm rơle – công tắc tơ và phân tích trực tiếp trên các sơ đồ nguyên lý máy công cụ ($T616, 2A125, 3Б722, 2620$) và thang máy thực tế, gắn với thông số động cơ và khí cụ điện cụ thể, không thiên về lý thuyết điều khiển tự động toán học thuần túy.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học cần vẽ lại sơ đồ mạch động lực và điều khiển, đánh dấu trạng thái đóng/mở của các tiếp điểm duy trì, tiếp điểm khóa chéo theo từng chu trình vận hành (mở máy, tăng tốc, đảo chiều, hãm dừng), đồng thời giải quyết các bài tập tự thiết kế và phân tích sự cố ở cuối mỗi chương.

5. Giáo trình có các dạng bài tập và tài liệu bổ trợ nào?

Mỗi chương đều có hệ thống câu hỏi lý thuyết, bài tập thiết kế mạch logic ứng dụng (mạch đố vui, mạch đảo chiều 2 nơi, mạch mở máy qua cuộn kháng ngắt rơle) và danh mục các dòng máy công nghiệp mở rộng để người học tự rèn luyện kỹ năng phân tích bản vẽ.

Kết luận

Giáo trình môn học: Trang bị điện 1 (Trường Cao đẳng Nghề Hà Nam) cung cấp hệ thống kiến thức hoàn chỉnh về nguyên lý tự động khống chế truyền động điện và trang bị điện cho các máy gia công cắt gọt kim loại cùng các cơ cấu sản xuất công nghiệp.

Lộ trình học tập đề xuất:

  1. Nắm vững phương pháp biểu diễn mạch, nguyên lý bảo vệ và liên động tại Chương mở đầu (MH18-00).
  2. Thực hành đọc hiểu và phân tích các sơ đồ khống chế truyền động điện cơ bản tại Chương 1 (MH18-01).
  3. Nghiên cứu ứng dụng trên các sơ đồ máy tiện, khoan, mài, doa tại Chương 2 (MH18-02).
  4. Hoàn thiện năng lực phân tích hệ thống trang bị điện phức tạp qua cơ cấu thang máy và băng tải tại Chương 3 (MH18-03).

Tài liệu là cơ sở chuyên môn phục vụ trực tiếp cho việc giảng dạy, học tập và tra cứu kỹ thuật trong lĩnh vực Điện công nghiệp.
