I. Tổng quan giáo trình máy biến áp nghề điện dân dụng 2024

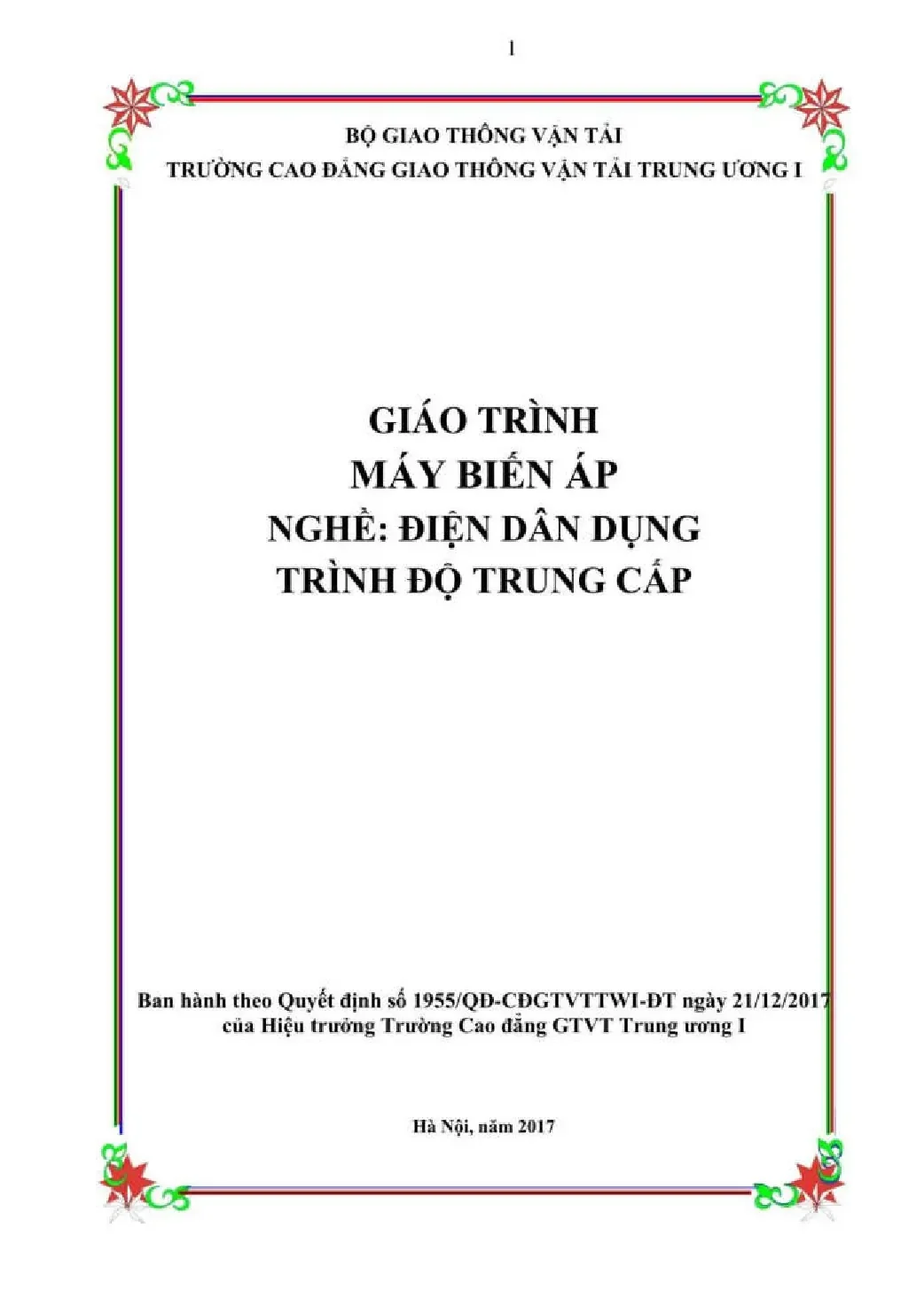

Giáo trình máy biến áp là một học phần không thể thiếu trong chương trình đào tạo nghề điện dân dụng trình độ trung cấp. Nó cung cấp nền tảng kiến thức và kỹ năng vững chắc về một trong những thiết bị điện quan trọng nhất. Theo tài liệu gốc của Trường Cao đẳng GTVT Trung ương I, mô đun này được thiết kế để trang bị cho người học những hiểu biết sâu sắc từ cấu tạo, nguyên lý hoạt động đến khả năng tính toán, quấn dây và sửa chữa các loại máy biến áp công suất nhỏ. Việc nắm vững nội dung trong giáo trình máy biến áp nghề điện dân dụng không chỉ giúp học viên đáp ứng yêu cầu của thị trường lao động mà còn đảm bảo an toàn và hiệu quả trong công việc thực tế. Tài liệu được biên soạn gắn liền với thực tế sản xuất và đời sống, nâng cao tính thực tiễn và đạt chuẩn quốc gia. Chương trình học được bố trí sau các môn cơ sở như Mạch điện, Vẽ điện, và An toàn lao động, tạo thành một lộ trình học tập logic và bài bản. Đây là tài liệu học nghề điện dân dụng cốt lõi, giúp hình thành tư duy kỹ thuật và tác phong công nghiệp cho kỹ thuật viên tương lai.
1.1. Vai trò của mô đun máy biến áp trong đào tạo nghề điện
Trong chương trình đào tạo, module đào tạo điện dân dụng về máy biến áp được xác định là một mô đun cơ sở nghề. Vị trí của nó được bố trí sau khi học viên đã hoàn thành các môn học chung và các môn cơ sở kỹ thuật như An toàn lao động, Mạch điện, Vật liệu điện, và Đo lường điện. Điều này đảm bảo người học có đủ kiến thức nền tảng để tiếp thu các khái niệm phức tạp hơn về máy điện tĩnh. Mô đun này đóng vai trò cầu nối quan trọng giữa lý thuyết mạch điện và các ứng dụng thực tiễn trong ngành điện, chuẩn bị cho học viên các kỹ năng chuyên sâu hơn về thiết bị điện và hệ thống điện dân dụng.
1.2. Mục tiêu kiến thức và kỹ năng của giáo trình trung cấp
Mục tiêu của giáo trình rất rõ ràng và toàn diện. Về kiến thức, người học phải trình bày được cấu tạo, nguyên lý làm việc, và công dụng của các loại máy biến áp một pha, ba pha và các loại đặc biệt như máy biến áp tự ngẫu và máy biến áp hàn. Về kỹ năng, học viên phải tính toán được thông số để quấn máy biến áp một pha (công suất dưới 5kVA), phân tích nguyên nhân hư hỏng, thực hiện sửa chữa, bảo dưỡng máy biến áp và lắp ráp các bộ nạp ắc quy. Những kỹ năng này là yêu cầu bắt buộc đối với một kỹ thuật viên điện dân dụng chuyên nghiệp.
1.3. Cấu trúc nội dung chính trong tài liệu học nghề điện dân dụng
Giáo trình được cấu trúc thành 14 bài học chi tiết, bao quát toàn bộ vòng đời của một máy biến áp. Nội dung bắt đầu từ những kiến thức cơ bản nhất như cấu tạo và nguyên lý làm việc của máy biến áp một pha, các trạng thái làm việc, đến các bài toán phức tạp hơn như tính toán, quấn dây cho cả máy biến áp cách ly và tự ngẫu. Ngoài ra, giáo án máy biến áp còn mở rộng sang các ứng dụng đặc biệt như máy biến áp hàn, máy điều chỉnh điện áp và bộ nạp ắc quy. Cấu trúc này giúp người học đi từ lý thuyết đến thực hành điện cơ bản một cách hệ thống và hiệu quả.
II. Thách thức chính Tổn hao năng lượng và an toàn điện
Việc vận hành và sửa chữa máy biến áp luôn đi kèm với những thách thức cụ thể, trong đó nổi bật là vấn đề về tổn hao năng lượng và đảm bảo an toàn điện. Hiểu rõ các loại tổn hao giúp tối ưu hóa hiệu suất thiết bị, trong khi tuân thủ nghiêm ngặt các quy tắc an toàn là điều kiện tiên quyết để bảo vệ con người và tài sản. Giáo trình máy biến áp nghề điện dân dụng đã dành những phần quan trọng để phân tích các vấn đề này. Tổn hao trong máy biến áp không chỉ làm giảm hiệu suất mà còn sinh nhiệt, có thể gây quá tải và hư hỏng thiết bị. Các sự cố như ngắn mạch có thể gây ra dòng điện cực lớn, nguy hiểm cho cả máy biến áp và lưới điện. Do đó, việc trang bị kiến thức về các hiện tượng, nguyên nhân hư hỏng và các biện pháp phòng ngừa là cực kỳ quan trọng. Nắm vững các quy trình bảo dưỡng máy biến áp và các nguyên tắc an toàn điện là kỹ năng sống còn của người thợ điện.
2.1. Phân tích các loại tổn hao trong máy biến áp cách ly
Tổn hao năng lượng trong máy biến áp chủ yếu bao gồm hai thành phần chính. Thứ nhất là tổn hao trong mạch từ (tổn hao sắt), ký hiệu là P₀ hoặc ∆PFe, xảy ra do hiện tượng từ trễ và dòng điện xoáy (dòng Foucault) trong lõi thép máy biến áp. Tổn hao này gần như không đổi khi tải thay đổi. Thứ hai là tổn hao trên dây quấn (tổn hao đồng), ký hiệu là Pn hoặc ∆PCu, gây ra bởi điện trở của cuộn dây sơ cấp và thứ cấp. Tổn hao này tỷ lệ với bình phương dòng điện tải. Việc hiểu rõ bản chất của hai loại tổn hao này là cơ sở để thực hiện các thí nghiệm không tải và ngắn mạch, từ đó xác định hiệu suất của máy.
2.2. Nguyên tắc an toàn điện khi thực hành sửa chữa MBA
An toàn điện là yêu cầu bắt buộc trong mọi thao tác liên quan đến máy biến áp. Trước khi tiến hành bất kỳ công việc nào, phải đảm bảo đã ngắt hoàn toàn nguồn điện và treo biển báo an toàn. Cần sử dụng các dụng cụ bảo hộ cá nhân như găng tay cách điện, giày bảo hộ. Khi đo kiểm thông số máy biến áp, phải chọn thang đo của thiết bị phù hợp và đảm bảo các đầu dò được kết nối chắc chắn trước khi cấp nguồn. Đặc biệt, do máy biến áp tự ngẫu có sự liên hệ trực tiếp về điện giữa sơ cấp và thứ cấp, nguy cơ điện giật cao hơn, đòi hỏi sự cẩn trọng tối đa.
2.3. Các hư hỏng thường gặp và phương pháp sửa chữa máy biến áp
Trong quá trình vận hành, máy biến áp có thể gặp một số hư hỏng phổ biến. Hiện tượng máy quá nhiệt có thể do quá tải, điện áp nguồn cấp cao hoặc lõi thép bị lão hóa. Chạm chập giữa các vòng dây thường do lớp vật liệu cách điện bị hỏng vì nhiệt độ cao. Các cọc đấu dây bị nóng chảy, đánh lửa là do tiếp xúc kém hoặc dòng điện quá lớn. Quy trình sửa chữa máy biến áp bắt đầu bằng việc xác định chính xác nguyên nhân thông qua quan sát và đo đạc, sau đó tiến hành các biện pháp khắc phục như siết lại lõi thép, sấy và tẩm lại cách điện, hoặc quấn lại cuộn dây nếu cần thiết.
III. Hướng dẫn nguyên lý làm việc máy biến áp 1 pha chi tiết
Để vận hành và sửa chữa thành thạo, việc nắm vững nền tảng lý thuyết là không thể thiếu. Trọng tâm của giáo trình máy biến áp nghề điện dân dụng là giải thích một cách cặn kẽ về cấu tạo và nguyên lý hoạt động của máy biến áp. Về cơ bản, máy biến áp là một thiết bị điện tĩnh, hoạt động dựa trên hiện tượng cảm ứng điện từ để biến đổi điện áp của dòng điện xoay chiều mà không làm thay đổi tần số. Mọi máy biến áp đều được cấu thành từ ba bộ phận chính: lõi thép, dây quấn và vỏ máy. Sự tương tác giữa dòng điện chạy trong cuộn dây sơ cấp và từ thông biến thiên trong lõi thép đã tạo ra suất điện động cảm ứng ở cuộn thứ cấp, thực hiện chức năng biến đổi điện áp. Hiểu rõ mối quan hệ này qua sơ đồ nguyên lý máy biến áp là chìa khóa để tiếp cận các bài toán tính toán và thiết kế sau này. Từ đó, người học có thể phân biệt và ứng dụng các loại máy khác nhau như máy biến áp cách ly và máy biến áp tự ngẫu.
3.1. Tìm hiểu cấu tạo máy biến áp 1 pha lõi thép và dây quấn
Cấu tạo máy biến áp 1 pha gồm ba phần chính. Lõi thép máy biến áp được làm từ các lá thép kỹ thuật điện (tôn silic) có độ dày từ 0,35-0,5mm, được sơn cách điện và ghép lại với nhau để giảm tổn hao do dòng điện xoáy. Lõi thép có chức năng dẫn từ thông chính của máy. Dây quấn thường làm bằng đồng hoặc nhôm, có nhiệm vụ nhận năng lượng vào và truyền năng lượng ra. Máy biến áp có hai cuộn dây chính là cuộn dây sơ cấp và thứ cấp, được cách điện với nhau và với lõi thép. Vỏ máy dùng để bảo vệ các bộ phận bên trong và thường có các cánh tản nhiệt.
3.2. Nguyên lý làm việc máy biến áp dựa trên cảm ứng điện từ
Nguyên lý làm việc máy biến áp dựa trên định luật cảm ứng điện từ. Khi đặt một điện áp xoay chiều U1 vào cuộn sơ cấp có W1 vòng dây, nó sẽ tạo ra một dòng điện và sinh ra một từ thông biến thiên trong lõi thép. Từ thông này móc vòng qua cuộn thứ cấp có W2 vòng dây và cảm ứng ra một suất điện động E2. Tỷ số giữa điện áp sơ cấp và thứ cấp xấp xỉ bằng tỷ số giữa số vòng dây của hai cuộn, được gọi là hệ số biến áp (k = W1/W2 ≈ U1/U2). Nếu W1 > W2, ta có máy hạ áp. Nếu W1 < W2, ta có máy tăng áp.
3.3. Phân biệt máy biến áp cách ly và máy biến áp tự ngẫu
Sự khác biệt cơ bản giữa hai loại máy này nằm ở cấu tạo dây quấn. Máy biến áp cách ly có cuộn sơ cấp và thứ cấp hoàn toàn độc lập về điện, chúng chỉ liên hệ với nhau qua từ trường. Điều này giúp chống giật và lọc nhiễu tốt, thường được dùng trong các thiết bị y tế, âm thanh. Ngược lại, máy biến áp tự ngẫu chỉ có một cuộn dây duy nhất, một phần của cuộn dây này vừa là sơ cấp vừa là thứ cấp. Do đó, chúng có liên hệ trực tiếp về điện. Máy biến áp tự ngẫu có ưu điểm là nhỏ gọn, tiết kiệm vật liệu và hiệu suất cao hơn khi tỷ số biến áp không lớn, được ứng dụng rộng rãi trong các ổn áp.
IV. Bí quyết tính toán và quy trình quấn máy biến áp chuẩn
Từ lý thuyết đến thực hành là một bước tiến quan trọng, và giáo trình máy biến áp nghề điện dân dụng cung cấp đầy đủ công cụ để người học thực hiện bước tiến này. Kỹ năng tính toán và quấn lại máy biến áp là một trong những yêu cầu cốt lõi đối với thợ điện. Việc tính toán chính xác các thông số như tiết diện lõi thép, số vòng dây, và đường kính dây dẫn quyết định trực tiếp đến hiệu suất, độ bền và sự an toàn của máy biến áp. Một sai sót nhỏ trong công thức tính toán máy biến áp có thể dẫn đến việc máy hoạt động không đúng công suất, bị quá nhiệt hoặc thậm chí cháy hỏng. Sau khi có số liệu, quy trình quấn máy biến áp đòi hỏi sự tỉ mỉ, cẩn thận và tuân thủ đúng kỹ thuật, từ việc gia công khuôn, vào dây từng lớp cho đến việc lựa chọn vật liệu cách điện phù hợp và thực hiện tẩm sấy đúng cách. Đây là những kỹ năng thực chiến giúp biến kiến thức sách vở thành một sản phẩm hoạt động hiệu quả.
4.1. Các công thức tính toán máy biến áp theo bài toán thuận
Bài toán thuận là quá trình tính toán các thông số để chế tạo một máy biến áp mới dựa trên công suất và điện áp cho trước. Các bước cơ bản bao gồm: 1. Tính công suất biểu kiến S (VA). 2. Tính tiết diện hữu ích của lõi thép S_th = k * sqrt(S), với k thường từ 1.2-1.5. 3. Tính số vòng dây trên mỗi vôn w = K / S_th, với K là hằng số (thường từ 40-50). 4. Tính số vòng dây cho cuộn dây sơ cấp và thứ cấp: W1 = U1 * w và W2 = 1.05 * U2 * w (hệ số 1.05 để bù sụt áp). 5. Tính dòng điện và chọn đường kính dây phù hợp với mật độ dòng điện cho phép (J ≈ 2.5-3 A/mm²).
4.2. Quy trình quấn máy biến áp một pha công suất nhỏ
Quy trình quấn máy biến áp đòi hỏi sự chính xác cao. Đầu tiên là chuẩn bị và gia công khuôn quấn dây và lõi gỗ. Sau đó, lắp khuôn lên máy quấn. Khi quấn, dây phải được rải đều, căng và sát nhau, không chồng chéo. Giữa mỗi lớp dây cần lót một lớp giấy cách điện mỏng. Các đầu dây ra phải được định vị và bọc ghen cẩn thận. Sau khi quấn xong các cuộn, toàn bộ cuộn dây được bọc cách điện bên ngoài trước khi tiến hành lắp ghép các lá thép. Việc lắp ghép lõi thép máy biến áp phải được thực hiện xen kẽ (lá E và I) để tạo thành một mạch từ khép kín và giảm thiểu khe hở không khí.
4.3. Lựa chọn vật liệu cách điện và kỹ thuật tẩm sấy
Vật liệu cách điện đóng vai trò cực kỳ quan trọng trong việc đảm bảo an toàn và tuổi thọ cho máy biến áp. Các vật liệu thường dùng bao gồm giấy cách điện, bìa cách điện, băng vải, và sơn cách điện (vecni). Việc lựa chọn chiều dày và loại vật liệu phụ thuộc vào cấp điện áp và nhiệt độ làm việc của máy. Sau khi quấn và lắp ghép xong, công đoạn tẩm sấy là bắt buộc. Mục đích của tẩm sấy là loại bỏ hơi ẩm, lấp đầy các khe hở bằng sơn cách điện, giúp tăng cường độ bền cơ học, cải thiện khả năng cách điện và tản nhiệt, đồng thời bảo vệ dây quấn khỏi tác động của môi trường.
V. Ứng dụng thực tiễn Hướng dẫn đo kiểm và bảo dưỡng MBA
Hoàn thành việc chế tạo một máy biến áp mới chỉ là một nửa chặng đường. Để đảm bảo thiết bị hoạt động ổn định, an toàn và hiệu quả, công đoạn đo kiểm và bảo dưỡng định kỳ là vô cùng cần thiết. Giáo trình máy biến áp nghề điện dân dụng cung cấp các quy trình chi tiết cho những công việc này, giúp người học áp dụng kiến thức vào thực tế một cách chuyên nghiệp. Việc đo kiểm thông số máy biến áp sau khi chế tạo giúp xác nhận rằng sản phẩm đã đạt yêu cầu kỹ thuật về tỷ số biến áp, dòng không tải, và khả năng cách điện. Trong khi đó, bảo dưỡng máy biến áp định kỳ giúp phát hiện sớm các nguy cơ tiềm ẩn, kéo dài tuổi thọ thiết bị và ngăn ngừa các sự cố đáng tiếc. Các kỹ năng thực hành điện cơ bản như xác định cực tính cuộn dây hay kiểm tra thông mạch là những thao tác nền tảng, được áp dụng liên tục trong quá trình này, thể hiện tay nghề và sự cẩn trọng của người thợ.
5.1. Cách đo kiểm thông số máy biến áp sau khi hoàn thiện
Sau khi lắp ráp hoàn chỉnh, cần thực hiện các bước đo kiểm thông số máy biến áp. Đầu tiên là kiểm tra cách điện giữa các cuộn dây và giữa cuộn dây với lõi thép bằng megaohm kế. Tiếp theo, cấp điện áp định mức vào cuộn sơ cấp và đo điện áp không tải ở thứ cấp để xác định hệ số biến áp thực tế. Đồng thời, đo dòng điện không tải (I₀); giá trị này phải nhỏ, thường chỉ bằng 3-10% dòng định mức. Cuối cùng, có thể tiến hành thử tải để kiểm tra sự sụt áp và nhiệt độ làm việc, đảm bảo máy hoạt động ổn định trong giới hạn cho phép.
5.2. Quy trình bảo dưỡng máy biến áp định kỳ hiệu quả
Quy trình bảo dưỡng máy biến áp bao gồm các bước: ngắt điện và cách ly hoàn toàn máy biến áp; vệ sinh bên ngoài, làm sạch bụi bẩn trên vỏ và các cánh tản nhiệt; kiểm tra và siết lại tất cả các đầu nối, cọc đấu dây để đảm bảo tiếp xúc tốt; kiểm tra lại điện trở cách điện của các cuộn dây. Đối với các máy biến áp lớn hơn có dầu, cần kiểm tra mức dầu và lấy mẫu dầu để phân tích. Việc bảo dưỡng định kỳ giúp phát hiện và xử lý sớm các vấn đề như mối nối bị lỏng, cách điện suy giảm, từ đó ngăn ngừa sự cố và đảm bảo vận hành tin cậy.
5.3. Thực hành điện cơ bản Xác định cực tính các cuộn dây
Xác định đúng cực tính của cuộn dây sơ cấp và thứ cấp là một bài thực hành điện cơ bản quan trọng, đặc biệt khi cần đấu song song các máy biến áp hoặc khi các đầu dây không được đánh dấu. Có hai phương pháp phổ biến. Phương pháp dùng nguồn một chiều: nối một nguồn pin vào cuộn sơ cấp và một milivon kế vào cuộn thứ cấp; khi đóng hoặc ngắt mạch, chiều lệch của kim sẽ cho biết cực tính tương ứng. Phương pháp dùng nguồn xoay chiều: nối tiếp một đầu của cuộn sơ cấp với một đầu của cuộn thứ cấp và cấp một điện áp xoay chiều thấp vào cuộn sơ cấp; đo điện áp trên hai đầu còn lại. Nếu điện áp đo được bằng tổng hai điện áp thì hai đầu nối với nhau là khác cực tính, nếu bằng hiệu thì là cùng cực tính.
