TỔNG QUAN VỀ GIÁO TRÌNH KHÍ CỤ ĐIỆN

Tổng quan về giáo trình

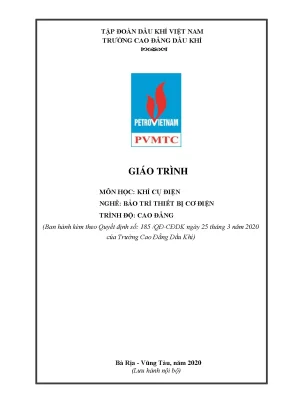

Giáo trình môn học: Khí cụ điện là tài liệu đào tạo nội bộ trình độ Cao đẳng thuộc nghề Bảo trì thiết bị cơ điện, được ban hành kèm theo Quyết định số 185/QĐ-CĐDK ngày 25 tháng 3 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Bà Rịa – Vũng Tàu). Tài liệu do tập thể giảng viên khoa Điện biên soạn, gồm ông Nguyễn Lê Cương (Chủ biên) cùng các tác giả Lê Thị Thu Hường và Nguyễn Xuân Thịnh.

Trong chương trình khung đào tạo nghề Bảo trì thiết bị cơ điện (tổng khối lượng 80 tín chỉ/1905 giờ), môn học Khí cụ điện có mã số KTĐ19MĐ16, thuộc khối môn học/mô đun cơ sở ngành (nhóm II.1). Môn học có thời lượng tích lũy 3 tín chỉ với tổng số 75 giờ đào tạo, được bố trí giảng dạy sau các môn học chung/đại cương, học trước các mô đun An toàn lao động, Mạch điện, và có thể học song song với môn Vật liệu điện.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện:

  • Về kiến thức: Nhận dạng, phân loại được các loại khí cụ điện; trình bày chính xác cấu tạo, nguyên lý hoạt động của các loại khí cụ điện đóng cắt, bảo vệ, điều khiển thông dụng; hiểu phương pháp lắp đặt các khí cụ vào sơ đồ mạch điện cơ bản.
  • Về kỹ năng: Tính toán và lựa chọn được các khí cụ điện phù hợp với thông số yêu cầu của phụ tải; thực hiện thao tác lắp ráp, đấu nối khí cụ điện vào mạch điện thực tế theo đúng tiêu chuẩn kỹ thuật Việt Nam (TCVN).
  • Về năng lực tự chủ và trách nhiệm: Hình thành tác phong làm việc khoa học, tuân thủ nghiêm ngặt quy trình an toàn điện và duy trì tính cẩn thận, chính xác trong quá trình thao tác thiết bị.

Cấu trúc giáo trình được thiết kế theo 4 bài học chuyên đề, kết hợp chặt chẽ giữa lý thuyết cơ sở và bài tập ứng dụng. Điểm đặc trưng trong cấu trúc là sự ưu tiên về thời lượng thực hành/thực tập xưởng (chiếm 58/75 giờ, tương đương 77,3% tổng thời lượng), đảm bảo việc chuyển tải lý thuyết kết cấu khí cụ điện sang kỹ năng thao tác thực tế trên các thiết bị công nghiệp.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 4 bài học chính với tiến trình logic từ tổng quan bản chất vật lý đến các nhóm khí cụ điện theo chức năng cụ thể:

  • Bài 1: Khái niệm và công dụng của khí cụ điện (4 giờ lý thuyết): Giới thiệu định nghĩa, chức năng và hệ thống phân loại khí cụ điện theo công dụng (khống chế, bảo vệ, điều khiển tự động, giới hạn dòng ngắn mạch, ổn định tham số, đo lường), theo dòng điện (AC/DC) và theo cấp điện áp (hạ áp $<3\text{ kV}$, trung áp $3\text{--}36\text{ kV}$, cao áp $36\text{--}<400\text{ kV}$, siêu cao áp $\ge 400\text{ kV}$). Trình bày các chế độ phát nóng (quá tải, quá điện áp, ngắn mạch với thống kê xác suất ngắn mạch: ngắn mạch 1 pha chiếm 65%, ngắn mạch 2 pha-đất 20%, ngắn mạch 2 pha 10%, ngắn mạch 3 pha 5%). Phân tích lý thuyết tiếp xúc điện (tiếp xúc cố định, đóng mở, tiếp xúc trượt; dạng tiếp xúc điểm, đường, mặt) và lý thuyết hồ quang điện cùng các giải pháp dập tắt hồ quang (kéo dài cơ khí, phân đoạn hồ quang bằng cách tử thép, thổi từ, sinh khí áp suất cao, dập trong dầu biến áp).
  • Bài 2: Khí cụ điện đóng cắt (20 giờ: 3 giờ lý thuyết, 17 giờ thực hành): Khảo sát chi tiết kết cấu và nguyên lý của nhóm khí cụ đóng cắt mạch điện. Nội dung bao gồm:
    • Cầu dao: Cấu tạo má kẹp, lưỡi dao, cầu dao đảo nối, cầu dao nối đất, phương pháp dập hồ quang bằng lưỡi dao phụ và buồng dập, điều kiện chọn dòng định mức ($I_{đmcd} \ge I_{tt}$) và điện áp định mức ($U_{đmcd} \ge U_{nguồn}$).
    • Công tắc và nút ấn: Công tắc đổi nối kiểu hộp (tuổi thọ $2\cdot 10^4$ đến $2\cdot 10^5$ lần đóng ngắt), công tắc chuyển mạch vạn năng, các dạng công tắc hành trình (kiểu nút ấn BK-111, công tắc hành trình tế vi sai số $0{,}3\text{--}0{,}7\text{ mm}$, kiểu đòn, kiểu quay); nút ấn điều khiển (nút đơn, kép, liên động thường đóng/thường mở với quy ước màu sắc: đỏ để dừng, xanh để khởi động).
    • Dao cách ly: Phân loại dao cách ly trong nhà, ngoài trời, dao cách ly 1 pha, 3 pha; nguyên tắc vận hành liên động bắt buộc với máy cắt để tạo khoảng cách ly an toàn nhìn thấy được khi không mang dòng.
    • Máy cắt điện và Áp-tô-mát (CB): Máy cắt nhiều dầu, máy cắt khí $\text{SF}_6$, máy cắt không khí; các loại CB hạ áp (1 cực, 2 cực, 3 cực; CB cực đại dòng điện, CB bảo vệ điện áp thấp, CB vi mạch bán dẫn dải dòng định mức $630\text{--}5000\text{ A}$).
  • Bài 3: Khí cụ điện bảo vệ (29 giờ: 4 giờ lý thuyết, 24 giờ thực hành, 1 giờ kiểm tra): Trình bày cấu tạo, nguyên lý hoạt động và các bảng số liệu cuộn dây, điện áp tác động của nam châm điện, rơle dòng điện cực đại, rơle điện áp, rơle nhiệt kim loại kép (kiểu đồng tiền, kiểu kín bên trong động cơ, dạng đũa, dạng ống, đặc tính Ampe – giây $A\text{--}s$ bảo vệ động cơ), cầu chì (loại vặn, loại hộp, loại kín có chất nhồi), và thiết bị chống dòng rò (cầu dao chống giật 1 pha, 3 pha).
  • Bài 4: Khí cụ điện điều khiển (22 giờ: 3 giờ lý thuyết, 17 giờ thực hành, 2 giờ kiểm tra): Khảo sát cấu tạo và nguyên lý vận hành của khởi động từ (khởi động từ đơn hai nút nhấn, khởi động từ đảo chiều ba nút nhấn), công tắc tơ (contactor), rơle trung gian, rơle tốc độ và rơle thời gian (dạng khí nén và dạng bán dẫn).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập các cơ sở lý thuyết và mô hình tính toán định lượng chuyên sâu cho kỹ thuật khí cụ điện:

  • Lý thuyết tiếp xúc điện và điện trở tiếp xúc ($R_{tx}$): Mô hình hóa điện trở tiếp xúc phụ thuộc vào điện trở suất vật liệu ($\rho$), lực ép tiếp điểm ($F$), số điểm tiếp xúc ($N$), ứng suất chống dập của kim loại tiếp điểm ($\sigma_b$) và nhiệt độ tiếp xúc qua công thức: $$R_{tx} = \frac{\rho}{(0{,}1 \div 0{,}2) \cdot F^m}$$ Kèm theo hệ số điện trở nhiệt $\alpha_0$ và mức gia tăng nhiệt độ tiếp điểm $(\theta - \theta_0)$.
  • Bản chất và quá trình động học hồ quang điện: Phân tích plasma hồ quang phát sinh trong chất khí với mật độ dòng điện $10^2\text{--}10^3\text{ A/mm}^2$ và nhiệt độ cao $5000\text{--}6000^\circ\text{C}$; phương trình lực điện động tác dụng lên hồ quang: $$F = \frac{I^2}{4l} \cdot \frac{dL}{dl}$$ Trong đó $I$ là dòng điện ngắt, $l$ là chiều dài hồ quang, $L$ là điện cảm của mạch.
  • Phương pháp tính chọn và kiểm tra ổn định thiết bị điện: Xây dựng hệ thống điều kiện lựa chọn máy cắt và khí cụ đóng cắt cao áp/hạ áp theo công suất cắt định mức và dòng ngắn mạch: $$U_{đmMC} \ge U_{đmMạng}, \quad I_{đmMC} \ge I_{cb}, \quad I_{CđmMC} \ge I_{Nt} \quad (\text{hoặc } S_{cđm} \ge S_{Nt})$$ Kiểm tra điều kiện ổn định động ($I_{dđm} \ge I_{xk}$ hoặc $i_{dđm} \ge i_{xk}$) và kiểm tra ổn định nhiệt ($B_{nhđm} = I_{nhđm}^2 \cdot T_{td}$, với $T_{td}$ là thời gian tác dụng nhiệt tương đương).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhận dạng, đo kiểm thông số kỹ thuật (điện trở cách điện, điện trở tiếp xúc, dòng tác động); lắp ráp và đấu nối sơ đồ điều khiển động cơ bằng contactor, nút ấn liên động, rơle nhiệt và rơle thời gian.
  • Kỹ năng phân tích (Analytical skills): Đọc hiểu sơ đồ nguyên lý mạch đóng cắt và bảo vệ; phân tích các dạng sự cố quá tải, ngắn mạch đối xứng và không đối xứng; tra cứu bảng thông số kỹ thuật rơle để tính toán chọn cấp bảo vệ phù hợp cho phụ tải động lực.
  • Năng lực nghề nghiệp thực tế (Practical competencies): Vận hành dao cách ly và máy cắt theo đúng quy trình liên động an toàn; kiểm tra, bảo dưỡng bề mặt tiếp điểm, xử lý hiện tượng rỗ cháy tiếp xúc và thay thế các phần tử bảo vệ (dây chảy cầu chì, aptomat, bộ dập hồ quang).

Phương pháp giảng dạy và học tập

Giáo trình Khí cụ điện định hướng phương pháp giảng dạy tích cực, lấy người học làm trung tâm, kết hợp giữa thuyết giảng lý thuyết và rèn luyện kỹ năng thực hành nghề nghiệp:

  • Phương pháp sư phạm (Pedagogical approach): Giảng viên sử dụng phối hợp các phương pháp diễn giảng, vấn đáp và dạy học theo vấn đề (Problem-based learning). Các nội dung lý thuyết cấu tạo được hỗ trợ trực quan bằng máy chiếu, giáo án điện tử, hình ảnh phân rã kết cấu thực tế và các phiếu học tập chuyên môn.
  • Thực hành và giải quyết bài tập tình huống: Người học được bố trí học tập tại xưởng Trang bị điện. Các bài thực hành bao gồm: đấu nối mạch khởi động từ đơn, mạch khởi động từ đảo chiều, cấu hình mạch bảo vệ liên động bằng nút nhấn và rơle trung gian, thử nghiệm tác động cắt của aptomat khi xảy ra quá tải mô phỏng.
  • Hệ thống kiểm tra và đánh giá kết quả: Quy trình đánh giá kết quả học tập được quy định cụ thể theo chương trình mô đun:
    • Kiểm tra thường xuyên: Thực hiện 01 bài đánh giá qua hình thức vấn đáp (hỏi miệng) hoặc thực hành thao tác trên máy tính.
    • Kiểm tra định kỳ: Bao gồm 03 bài kiểm tra:
      1. Bài số 1 (Lý thuyết): Đánh giá kiến thức Bài 1, Bài 2 và Bài 3.
      2. Bài số 2 (Lý thuyết): Đánh giá kiến thức Bài 4.
      3. Bài số 3 (Thực hành): Đánh giá kỹ năng tổng hợp từ Bài 1 đến Bài 4.
    • Thi kết thúc môn học: Hình thức thi trắc nghiệm trên máy tính với thời gian làm bài từ 60 đến 90 phút.
  • Hướng dẫn tự học đối với sinh viên: Người học có trách nhiệm chủ động đọc trước nội dung giáo trình theo từng bài học, chuẩn bị đầy đủ vở ghi và tài liệu học tập; hoàn thành các bài tập tình huống và trả lời hệ thống câu hỏi củng cố kiến thức trắc nghiệm ở cuối mỗi bài học trước khi tham gia buổi học thực hành.

Điểm nổi bật và cập nhật

Giáo trình tích hợp các nội dung mang tính thực tiễn cao của ngành kỹ thuật cơ điện:

  • Tích hợp tiêu chuẩn kỹ thuật công nghiệp: Các thông số vận hành của khí cụ điện đóng cắt, dao cách ly, máy cắt và áp-tô-mát được đối chiếu theo Tiêu chuẩn Việt Nam (TCVN) và các quy chuẩn an toàn ngành điện lực, dầu khí.
  • Cập nhật thiết bị hiện đại: Bên cạnh các thiết bị truyền thống (như cầu dao, công tắc hộp kiểu $\Pi\text{BM}$, máy cắt nhiều dầu), giáo trình đưa vào nội dung cấu tạo và nguyên lý của các thiết bị đóng cắt - bảo vệ công nghệ mới như máy cắt khí $\text{SF}_6$, máy cắt không khí (ACB), áp-tô-mát vạn năng tích hợp bảo vệ bán dẫn/vi mạch (dải dòng định mức từ $630\text{ A}$ đến $5000\text{ A}$), rơle thời gian bán dẫn và các thiết bị chống dòng rò (ELCB, RCCB) của các hãng công nghiệp (như Merlin Gerin).
  • Hệ thống bảng biểu và dữ liệu định lượng phục vụ tính toán: Cung cấp đầy đủ các bảng dữ liệu kỹ thuật gồm: Bảng 1.1 về ký hiệu và xác suất các dạng ngắn mạch; các Bảng 3.1 đến 3.6 về điện áp định mức, điện áp tác động và số liệu cuộn dây rơle; Bảng 3.7 về thông số kỹ thuật thiết bị chống rò. Các bảng số liệu này hỗ trợ người học trực tiếp tính toán thông số kỹ thuật trong thiết kế và bảo trì.

Đối tượng sử dụng giáo trình

  • Sinh viên đào tạo chính quy: Sinh viên theo học hệ Cao đẳng nghề Bảo trì thiết bị cơ điện và nghề Điện công nghiệp tại Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp có cùng khung chương trình đào tạo.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung/đại cương (Tin học, Tiếng Anh, Giáo dục thể chất, Pháp luật) và các môn học cơ sở liên quan như Điện kỹ thuật cơ bản (KTĐ19MH11), Vẽ kỹ thuật 1 (CK19MH01); có thể tích lũy song song với môn Vật liệu điện. Kiến thức từ mô đun này là điều kiện nền tảng để học tiếp các mô đun chuyên môn như:
    • Thực tập điện cơ bản 1 (KTĐ19MĐ50)
    • Trang bị điện 1 & 2 (KTĐ19MĐ57, KTĐ19MĐ58)
    • Bảo trì máy điện (KTĐ19MĐ5)
    • Bảo trì mạch điện (KTĐ19MĐ4)
    • Xử lý sự cố thiết bị cơ điện (KTĐ19MĐ67)
  • Giảng viên và cán bộ kỹ thuật: Sử dụng làm căn cứ biên soạn giáo án lý thuyết, giáo án tích hợp, thiết kế bài tập xưởng và phiếu kiểm tra đánh giá; đồng thời là tài liệu tra cứu thông số kỹ thuật cho kỹ thuật viên bảo trì cơ điện tại các doanh nghiệp sản xuất.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được biên soạn phục vụ trực tiếp cho sinh viên trình độ Cao đẳng nghề Điện công nghiệp và Bảo trì thiết bị cơ điện, đồng thời dùng làm tài liệu tham khảo cho giảng viên giảng dạy các môn học khối ngành cơ điện.

2. Người học cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần nắm vững các định luật cơ bản của kỹ thuật điện (dòng điện, điện áp, công suất, điện trở, tổng trở mạch điện), các khái niệm cơ bản về an toàn lao động và kỹ năng đọc bản vẽ kỹ thuật điện.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu lý thuyết khí cụ điện thông thường?

Giáo trình phân bổ dung lượng thực hành chiếm đa số ($58/75$ giờ), tập trung sâu vào kết cấu cơ khí, nguyên lý đóng cắt thực tế, bảng thông số kỹ thuật cuộn dây/tiếp điểm và kỹ năng tính chọn thiết bị theo tiêu chuẩn vận hành công nghiệp.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần đọc trước nội dung lý thuyết từng bài, đối chiếu mô tả với danh mục hình vẽ kết cấu và bảng thông số; làm toàn bộ các bài tập trắc nghiệm củng cố kiến thức ở cuối mỗi bài để nắm vững khái niệm trước khi thực hành lắp ráp mạch trên xưởng.

5. Giáo trình có những tài liệu tham khảo và học liệu bổ trợ nào?

Tài liệu được biên soạn dựa trên các nguồn tham khảo chuyên môn:

  • Nguyễn Xuân Phú (2000), Khí cụ Điện Kết cấu, sử dụng và sửa chữa, NXB Khoa học và Kỹ thuật.
  • Lê Thị Thu Hường (2020), Khí cụ điện, Giáo trình lưu hành nội bộ Trường Cao đẳng Dầu khí. Kèm theo đó là hệ thống ngân hàng câu hỏi trắc nghiệm, phiếu học tập xưởng và trang thiết bị thực hành tại phòng học chuyên môn Trang bị điện.

Kết luận

Giáo trình môn học: Khí cụ điện của Trường Cao đẳng Dầu khí cung cấp hệ thống kiến thức toàn diện, chuẩn xác về mặt kỹ thuật đối với các chủng loại khí cụ điện đóng cắt, bảo vệ và điều khiển thông dụng trong công nghiệp. Với cấu trúc chương trình tối ưu hóa cho thực hành, tài liệu đóng vai trò là môn học cơ sở quan trọng trong chương trình đào tạo nghề Bảo trì thiết bị cơ điện. Việc tiếp thu đầy đủ nội dung giáo trình tạo nền tảng vững chắc để người học tiếp tục hoàn thành các học phần chuyên ngành về trang bị điện, bảo trì hệ thống truyền động điện và thực tập sản xuất tại doanh nghiệp.
