Giáo trình đo lường các đại lượng điện và không điện (NXB Giáo dục)

Giáo trình nghiên cứu đo lường các đại lượng điện và không điện, trình bày lý thuyết rõ ràng, minh họa ví dụ thực tế, phù hợp sinh viên kỹ thuật.

• Trường học: Trường Đại Học Kỹ Thuật
• Chuyên ngành: Đo Lường Điện
• Đề tài: Giáo Trình Đo Lường Các Đại Lượng Điện Và Không Điện
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Mục lục chi tiết

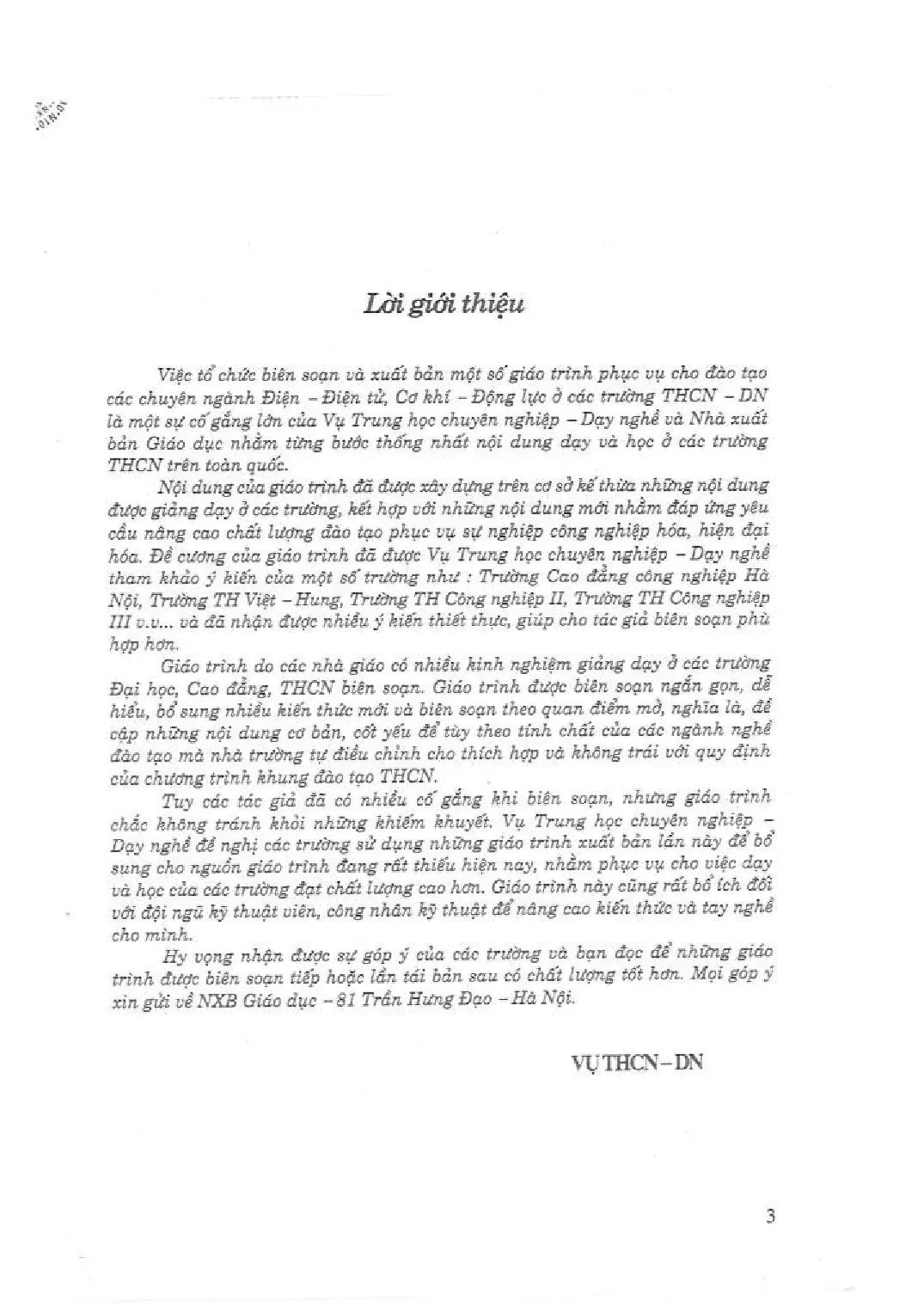

• LỜI GIỚI THIỆU
• MỞ ĐẦU
• 1. CHƯƠNG 1: CÁC KHÁI NIỆM CƠ BẢN VỀ KỸ THUẬT ĐO LƯỜNG
• 1.1. Các định nghĩa và khái niệm chung về đo lường
• 1.1.1. Định nghĩa về đo lường, đo lường học và kỹ thuật đo lường
• 1.1.2. Khái niệm về tín hiệu đo và đại lượng đo
• 1.1.3. Thiết bị đo và phương pháp đo
• 1.2. Phân loại phương pháp đo
• 1.2.1. Phương pháp đo biến đổi thẳng
• 1.2.2. Phương pháp đo kiểu so sánh
• 1.3. Phân loại các thiết bị đo
• 1.4. Đơn vị đo, chuẩn và mẫu
• 1.4.1. Khái niệm chung
• 1.4.2. Các chuẩn cấp 1 quốc gia của các đơn vị cơ bản hệ thống SI
• 1.5. Cấu trúc cơ bản của dụng cụ đo
• 1.5.1. Phân loại dụng cụ đo
• 1.5.2. Sơ đồ khối của dụng cụ đo
• 1.6. Các đặc tính cơ bản của dụng cụ đo
• 1.6.1. Sai số của dụng cụ đo
• 1.6.2. Độ nhạy
• 1.6.3. Điện trở của dụng cụ đo và công suất tiêu thụ
• 1.6.4. Độ tác động nhanh
• 1.6.5. Độ tin cậy
• 1.7. Câu hỏi ôn tập
• 2. CHƯƠNG 2: ĐO DÒNG ĐIỆN VÀ ĐIỆN ÁP
• 3. CHƯƠNG 3: ĐO CÔNG SUẤT VÀ NĂNG LƯỢNG
• 4. CHƯƠNG 4: ĐO TẦN SỐ GÓC PHA VÀ KHOẢNG THỜI GIAN
• 5. CHƯƠNG 5: ĐO THÔNG SỐ CỦA MẠCH ĐIỆN
• 6. CHƯƠNG 6: DAO ĐỘNG KÍ (OSCILLOSCOPE)
• 7. CHƯƠNG 7: ĐO ĐẠI LƯỢNG KHÔNG ĐIỆN
• 8. CHƯƠNG 8: ỨNG DỤNG QUANG HỌC TRONG KỸ THUẬT ĐO LƯỜNG

Tóm tắt

I. Khám phá giáo trình đo lường đại lượng điện và không điện

Giáo trình đo lường các đại lượng điện và không điện là tài liệu nền tảng, cung cấp kiến thức cốt lõi cho các ngành kỹ thuật Điện - Điện tử và Cơ khí. Nội dung của giáo trình được biên soạn cô đọng, dễ hiểu, tập trung vào những nguyên lý cơ bản và ứng dụng thực tiễn trong sản xuất và đời sống. Việc nắm vững các khái niệm trong tài liệu này là yêu cầu bắt buộc để nâng cao chất lượng đào tạo, phục vụ trực tiếp cho sự nghiệp công nghiệp hóa, hiện đại hóa. Tài liệu này không chỉ là cẩm nang cho sinh viên mà còn hữu ích cho các kỹ thuật viên, công nhân kỹ thuật muốn nâng cao tay nghề. Kỹ thuật đo lường là một ngành khoa học ứng dụng, kết hợp các thành quả của đo lường học vào thực tiễn, từ việc thiết kế mạch đo lường đến xây dựng các hệ thống đo lường phức tạp. Giáo trình giới thiệu chi tiết về các định nghĩa, khái niệm chung, phương pháp đo và phân loại thiết bị đo. Một trong những điểm nhấn của giáo trình là việc cập nhật kiến thức mới, gắn liền lý thuyết với các vấn đề thực tế, đảm bảo tính ứng dụng cao. Tài liệu này được xây dựng dựa trên sự tham khảo ý kiến từ nhiều trường kỹ thuật hàng đầu, đảm bảo nội dung phù hợp và thống nhất trên toàn quốc. Mục tiêu chính là trang bị cho người học những cơ sở kỹ thuật đo vững chắc, làm tiền đề để tiếp cận các công nghệ đo lường và điều khiển tiên tiến.

1.1. Nền tảng cốt lõi của kỹ thuật đo lường hiện đại

Đo lường được định nghĩa là quá trình đánh giá định lượng một đại lượng vật lý để có kết quả bằng số so với đơn vị đo. Kết quả này được biểu diễn dưới dạng X = A.Xo, trong đó X là đại lượng đo, A là con số kết quả và Xo là đơn vị đo. Giáo trình phân biệt rõ ràng giữa Đo lường học (ngành khoa học chuyên nghiên cứu về phương pháp, mẫu và đơn vị đo) và kỹ thuật đo lường (ngành ứng dụng các thành quả của đo lường học vào sản xuất và đời sống). Các khái niệm về tín hiệu đo và đại lượng đo được trình bày chi tiết. Tín hiệu đo là tín hiệu mang thông tin về giá trị của đại lượng cần đo, trong khi đại lượng đo là thông số xác định quá trình vật lý của tín hiệu đó. Việc hiểu rõ các khái niệm này là bước đầu tiên để tiếp cận các nguyên lý đo lường phức tạp hơn.

1.2. Phân loại phương pháp và các thiết bị đo lường cơ bản

Có hai phương pháp đo chính được đề cập: phương pháp biến đổi thẳng và phương pháp so sánh. Phương pháp biến đổi thẳng có cấu trúc đơn giản, không có khâu phản hồi. Ngược lại, phương pháp so sánh sử dụng cấu trúc mạch vòng có phản hồi, cho độ chính xác cao hơn, điển hình là các phép so sánh cân bằng và không cân bằng. Các thiết bị đo, theo giáo trình, được phân loại thành nhiều loại như: Mẫu, dụng cụ đo điện, chuyển đổi đo lường và hệ thống thông tin đo lường. Dụng cụ đo có thể là loại tương tự (analog) với kết quả là hàm liên tục, hoặc loại chỉ thị số (digital) thể hiện kết quả bằng con số. Mỗi loại đều có cấu trúc và đặc tính riêng, phù hợp với các yêu cầu đo lường khác nhau trong thực tế.

II. Cách nhận biết và xử lý sai số trong phép đo đại lượng điện

Một trong những thách thức lớn nhất trong kỹ thuật đo lường là đảm bảo độ chính xác của kết quả. Bất kỳ phép đo nào cũng tồn tại sai số, và việc hiểu rõ nguồn gốc, cách phân loại và phương pháp hạn chế sai số là kỹ năng quan trọng. Giáo trình đo lường các đại lượng điện và không điện dành một phần quan trọng để phân tích vấn đề này. Sai số phép đo không chỉ ảnh hưởng đến giá trị đo được mà còn tác động trực tiếp đến chất lượng của các hệ thống kiểm tra và điều khiển tự động. Các nguyên nhân gây ra sai số rất đa dạng, từ sai số do bản thân dụng cụ, do phương pháp đo, đến các yếu tố môi trường như nhiệt độ, độ ẩm. Giáo trình phân loại sai số thành hai nhóm chính: sai số hệ thống (có quy luật và có thể loại trừ) và sai số ngẫu nhiên (thay đổi ngẫu nhiên và khó kiểm soát). Việc đánh giá chính xác sai số giúp người sử dụng lựa chọn dụng cụ đo điện phù hợp và áp dụng các biện pháp hiệu chỉnh cần thiết, đảm bảo độ tin cậy của kết quả đo trong nghiên cứu khoa học và sản xuất công nghiệp.

2.1. Phân tích các nguyên nhân và cách tính sai số phép đo

Giáo trình định nghĩa rõ các loại sai số. Sai số tuyệt đối (ΔX) là hiệu số giữa giá trị đo (X) và giá trị thực (Xth). Sai số tương đối (γ) được tính bằng tỷ lệ phần trăm giữa sai số tuyệt đối và giá trị thực. Một khái niệm quan trọng là Cấp chính xác của dụng cụ đo, được quy định bằng giá trị sai số tương đối quy đổi cực đại. Theo tài liệu, Cấp chính xác được tính theo công thức: γqđmax% = (ΔXmax / Xm) * 100%, với Xm là giá trị lớn nhất của thang đo. Việc hiểu rõ cách tính toán này giúp đánh giá khách quan chất lượng của một dụng cụ đo điện và lựa chọn thiết bị phù hợp với yêu cầu về độ chính xác.

2.2. Vai trò của chuẩn và đơn vị đo trong hệ thống đo lường

Để đảm bảo tính thống nhất và chính xác trên toàn cầu, hệ thống chuẩn và đơn vị đo quốc tế (SI) đã được thiết lập. Giáo trình nhấn mạnh tầm quan trọng của hệ thống này, bao gồm bảy đơn vị cơ bản như mét (m), kilôgam (kg), giây (s), ampe (A), và các đơn vị kéo theo khác. Chuẩn là thiết bị đảm bảo tạo ra các đại lượng có đơn vị chính xác nhất. Ví dụ, "Chuẩn Ampe" được định nghĩa là dòng điện không đổi khi chạy trong hai dây dẫn song song, dài vô hạn, đặt cách nhau 1 mét trong chân không, sẽ gây ra một lực 2.10⁻⁷ N trên mỗi mét dài. Việc tuân thủ hệ thống chuẩn và đơn vị đo này là yêu cầu bắt buộc để đảm bảo kết quả đo có thể so sánh và công nhận trên phạm vi quốc tế.

III. Phương pháp đo các đại lượng điện cơ bản và thông dụng

Việc đo lường các đại lượng điện như dòng điện, điện áp, công suất, và tần số là nội dung trọng tâm của giáo trình. Các phương pháp và dụng cụ đo điện tương tự (Analog) và số (Digital) được trình bày một cách hệ thống. Đối với các dụng cụ tương tự, nguyên lý đo lường dựa trên sự biến đổi năng lượng điện từ thành năng lượng cơ học, thể hiện qua góc quay của kim chỉ. Giáo trình đi sâu phân tích cấu tạo và nguyên lý hoạt động của các cơ cấu chỉ thị cơ điện như cơ cấu từ điện, điện từ, và điện động. Mỗi cơ cấu có ưu nhược điểm riêng, phù hợp để chế tạo các loại ampe kế, vôn kế với cấp chính xác và dải đo khác nhau. Ví dụ, cơ cấu từ điện có độ nhạy cao, thang đo đều, chuyên dùng cho dòng một chiều, trong khi cơ cấu điện từ có thể đo cả dòng một chiều và xoay chiều. Việc lựa chọn đúng dụng cụ đo điện không chỉ đảm bảo độ chính xác mà còn tối ưu hóa chi phí và hiệu quả cho hệ thống đo lường.

3.1. Nguyên lý đo lường dòng điện và điện áp bằng dụng cụ kim chỉ

Các dụng cụ đo tương tự hoạt động dựa trên nguyên lý cân bằng giữa mômen quay (tạo ra bởi đại lượng điện cần đo) và mômen cản (tạo ra bởi lò xo phản kháng). Giáo trình phân tích chi tiết cơ cấu từ điện, trong đó mômen quay tỷ lệ bậc nhất với dòng điện, tạo ra thang đo đều và độ chính xác cao (cấp 0,1-0,5). Loại này thường được dùng để chế tạo đồng hồ vạn năng đo dòng một chiều. Ngược lại, cơ cấu điện từ hoạt động dựa trên lực hút của nam châm điện, góc quay tỷ lệ với bình phương dòng điện, dẫn đến thang đo không đều. Cơ cấu này phù hợp để đo dòng xoay chiều tần số công nghiệp. Hiểu rõ các nguyên lý đo lường này giúp người dùng khai thác tối đa tính năng và hạn chế sai số phép đo.

3.2. Kỹ thuật đo với vôn kế số và dao động ký hiện đại

Bên cạnh các dụng cụ tương tự, giáo trình cũng cập nhật các kiến thức về dụng cụ số. Vôn kế số biến đổi điện áp cần đo thành các con số hiển thị. Có nhiều phương pháp biến đổi như chuyển đổi thời gian - xung hoặc chuyển đổi tần số. Ưu điểm của vôn kế số là độ chính xác cao, dễ đọc và có khả năng kết nối với máy tính. Một thiết bị quan trọng khác là dao động ký (Oscilloscope), cho phép quan sát dạng sóng của tín hiệu điện theo thời gian. Đây là công cụ không thể thiếu trong việc phân tích, sửa chữa các mạch đo lường và mạch điện tử, giúp khảo sát các đặc tính động của tín hiệu mà các loại vôn kế hay ampe kế thông thường không thể hiện được.

IV. Bí quyết đo lường các đại lượng không điện chính xác nhất

Một phần quan trọng của giáo trình là giới thiệu phương pháp đo lường các đại lượng không điện, đây là một lĩnh vực ứng dụng rộng rãi trong công nghiệp và tự động hóa. Để đo các đại lượng vật lý như nhiệt độ, áp suất, lưu lượng, mức... người ta phải chuyển đổi chúng thành tín hiệu điện có thể đo được. Quá trình này được thực hiện bởi các cảm biến và bộ chuyển đổi. Cảm biến là thiết bị nhạy cảm với đại lượng cần đo và biến đổi nó thành một tín hiệu, thường là tín hiệu điện. Giáo trình cung cấp kiến thức nền tảng về cấu tạo, nguyên lý và đặc tính của các loại cảm biến thông dụng. Việc lựa chọn đúng cảm biến công nghiệp và thiết kế mạch đo lường phù hợp là yếu tố quyết định đến độ chính xác và ổn định của toàn bộ hệ thống đo lường và điều khiển. Đây là cầu nối quan trọng giữa thế giới vật lý và các hệ thống xử lý tín hiệu điện tử.

4.1. Vai trò của cảm biến và bộ chuyển đổi trong hệ thống đo

Cảm biến (sensor) hay bộ chuyển đổi sơ cấp là khâu quan trọng nhất trong chuỗi đo lường đại lượng không điện. Chúng thực hiện nhiệm vụ biến đổi các đại lượng vật lý thành tín hiệu điện. Tín hiệu này sau đó được gia công bởi các mạch đo. Ví dụ, cặp nhiệt điện chuyển đổi sự chênh lệch nhiệt độ thành sức điện động, hoặc strain-gauge chuyển đổi biến dạng cơ học thành sự thay đổi điện trở. Giáo trình phân loại và trình bày nguyên lý của nhiều loại cảm biến và bộ chuyển đổi, giúp người học có cái nhìn tổng quan để lựa chọn thiết bị phù hợp cho các ứng dụng cụ thể như đo nhiệt độ hay đo áp suất.

4.2. Các phương pháp đo nhiệt độ áp suất và lưu lượng phổ biến

Giáo trình giới thiệu các phương pháp đo lường cụ thể. Để đo nhiệt độ, có thể sử dụng cặp nhiệt điện (thermocouple), nhiệt điện trở (RTD), hoặc thermistor. Mỗi loại có dải đo, độ nhạy và độ chính xác khác nhau. Để đo áp suất, các cảm biến áp suất điện trở, điện dung hoặc áp điện được sử dụng rộng rãi. Tương tự, đo lưu lượng và đo mức cũng có nhiều phương pháp khác nhau dựa trên các nguyên lý vật lý riêng. Việc hiểu rõ các phương pháp này cho phép xây dựng các hệ thống đo lường hiệu quả, đáp ứng yêu cầu kỹ thuật trong các ngành công nghiệp khác nhau.

4.3. Kỹ thuật xử lý tín hiệu đo từ các cảm biến công nghiệp

Tín hiệu từ cảm biến công nghiệp thường rất nhỏ và dễ bị nhiễu. Do đó, kỹ thuật xử lý tín hiệu đo đóng vai trò cực kỳ quan trọng. Các mạch khuếch đại, lọc nhiễu, và tuyến tính hóa là cần thiết để chuẩn hóa tín hiệu trước khi đưa vào các bộ xử lý tiếp theo. Một khâu không thể thiếu trong các hệ thống đo lường số là bộ chuyển đổi A/D (Analog-to-Digital), có nhiệm vụ chuyển đổi tín hiệu tương tự liên tục từ cảm biến thành tín hiệu số rời rạc để máy tính hoặc vi điều khiển có thể xử lý. Chất lượng của quá trình này ảnh hưởng trực tiếp đến độ chính xác chung của phép đo.

V. Ứng dụng thực tiễn của kỹ thuật đo lường trong công nghiệp

Kiến thức từ giáo trình đo lường các đại lượng điện và không điện có tính ứng dụng thực tiễn rất cao, đặc biệt trong lĩnh vực tự động hóa và điều khiển công nghiệp. Hầu hết các quy trình sản xuất hiện đại đều yêu cầu giám sát và kiểm soát chặt chẽ các thông số vận hành. Hệ thống đo lường chính là "giác quan" của máy móc, cung cấp dữ liệu đầu vào cho các bộ điều khiển. Ví dụ, trong một lò hơi công nghiệp, hệ thống phải liên tục đo nhiệt độ và đo áp suất để duy trì hoạt động an toàn và hiệu quả. Tương tự, trong một nhà máy hóa chất, việc đo lưu lượng và đo mức các chất lỏng là cực kỳ quan trọng. Do đó, việc thiết kế và vận hành các hệ thống đo lường và điều khiển tin cậy là yếu tố sống còn. Giáo trình này cung cấp nền tảng vững chắc để các kỹ sư tương lai có thể giải quyết các bài toán thực tế này, từ việc lựa chọn cảm biến công nghiệp đến việc phân tích sai số phép đo.

5.1. Xây dựng hệ thống đo lường và điều khiển tự động hóa

Một hệ thống đo lường và điều khiển hoàn chỉnh bao gồm ba khối chính: khối đo lường (cảm biến, mạch xử lý tín hiệu), khối điều khiển (PLC, vi điều khiển), và khối chấp hành (van, động cơ). Khối đo lường thu thập thông tin về trạng thái của quy trình. Khối điều khiển so sánh giá trị đo được với giá trị đặt (setpoint) và ra quyết định. Khối chấp hành thực thi quyết định đó để điều chỉnh quy trình. Sự chính xác và ổn định của khối đo lường, vốn là nội dung chính của giáo trình, ảnh hưởng trực tiếp đến chất lượng của toàn bộ hệ thống tự động hóa.

5.2. Tầm quan trọng của đo lường trong kiểm tra và chẩn đoán kỹ thuật

Ngoài điều khiển, kỹ thuật đo lường còn đóng vai trò then chốt trong kiểm tra chất lượng sản phẩm và chẩn đoán lỗi thiết bị. Các dụng cụ đo điện như đồng hồ vạn năng và dao động ký là công cụ không thể thiếu của kỹ thuật viên bảo trì. Bằng cách đo đạc và phân tích các tín hiệu điện, họ có thể nhanh chóng xác định các linh kiện hoặc mạch bị lỗi. Trong kiểm tra chất lượng, các hệ thống đo lường tự động được sử dụng để kiểm tra thông số kỹ thuật của sản phẩm, đảm bảo chúng đáp ứng các tiêu chuẩn đã đề ra trước khi xuất xưởng.

Nội dung chính

TỔNG QUAN HỌC THUẬT VÀ PHÂN TÍCH GIÁO TRÌNH ĐO LƯỜNG CÁC ĐẠI LƯỢNG ĐIỆN VÀ KHÔNG ĐIỆN

Tổng quan về giáo trình (250-300 từ)

Giáo trình Đo lường các đại lượng điện và không điện được biên soạn theo đề cương do Vụ Trung học Chuyên nghiệp – Dạy nghề (Bộ Giáo dục và Đào tạo) xây dựng và phê duyệt, do Nhà xuất bản Giáo dục (81 Trần Hưng Đạo, Hà Nội) ấn hành. Đề cương tài liệu đã được tổ chức lấy ý kiến chuyên môn từ nhiều cơ sở đào tạo kỹ thuật như Trường Cao đẳng Công nghiệp Hà Nội, Trường Trung học Việt – Hung, Trường Trung học Công nghiệp II, Trường Trung học Công nghiệp IV.

Trong chương trình đào tạo, tài liệu giữ vị trí môn học kỹ thuật cơ sở cho các chuyên ngành Kỹ thuật Điện – Điện tử và Cơ khí – Động lực tại các trường trung học chuyên nghiệp và cơ sở dạy nghề trên toàn quốc. Mục tiêu học tập trọng tâm là trang bị cho người học hệ thống khái niệm chuẩn hóa về kỹ thuật đo lường, cấu trúc thiết bị đo, phương pháp đo biến đổi thẳng và so sánh, các cơ cấu chỉ thị cơ điện, mạch đo khuếch đại bán dẫn, kỹ thuật đo số và phương pháp xác định các thông số điện (dòng điện, điện áp, công suất, năng lượng, tần số, góc pha, thông số mạch R-L-C) cũng như các đại lượng không điện và ứng dụng quang học.

Giáo trình được cấu trúc với dung lượng 60 tiết lý thuyết, phân bổ qua 8 chương chuyên đề và một chương mở đầu. Cách tiếp cận của tài liệu được xây dựng theo quan điểm mở: tập trung vào các nội dung cơ bản, cốt yếu để các cơ sở đào tạo có thể chủ động điều chỉnh số tiết giảng dạy cho từng chương nhằm phù hợp với tính chất chuyên ngành và điều kiện trang thiết bị thực hành cụ thể.

---

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Toàn bộ nội dung giáo trình gồm 8 chương chuyên đề được sắp xếp theo trình tự logic chặt chẽ từ nguyên lý cơ sở đến kỹ thuật đo lường ứng dụng:

• Chương 1: Các khái niệm cơ bản về kỹ thuật đo lường: Trình bày định nghĩa đo lường ($X = A \cdot X_0$), phân loại đại lượng đo (tiền định và ngẫu nhiên), phương pháp đo (biến đổi thẳng, phương pháp so sánh cân bằng/không cân bằng/đồng thời/không đồng thời), hệ thống đơn vị SI (7 đơn vị cơ bản: m, kg, s, A, K, cd, mol), các chuẩn cấp 1 quốc gia và các đặc tính cơ bản của thiết bị đo (sai số hệ thống, sai số ngẫu nhiên, cấp chính xác $\gamma_{max}%$, độ nhạy $S$, điện trở vào/ra, độ tác động nhanh, độ tin cậy).
• Chương 2: Đo dòng điện và điện áp: Phân tích cấu tạo và nguyên lý của các cơ cấu chỉ thị cơ điện (từ điện, điện từ, điện động, cặp nhiệt điện); kỹ thuật mở rộng thang đo bằng điện trở sun ($R_s$) và điện trở phụ ($R_p$); các mạch đo điện tử tương tự dùng BJT, FET, IC khuếch đại thuật toán (Op-amp); nguyên lý điện thế kế tự động cân bằng; cấu trúc vôn mét số biến đổi thời gian – xung và biến đổi tần số.
• Chương 3: Đo công suất và năng lượng: Phân loại công suất thực ($P$), công suất phản kháng ($Q$), công suất biểu kiến ($S$); phạm vi dải đo từ $10^{-12}\text{ W}$ đến $10^{10}\text{ W}$, dải tần từ $0$ đến $10^9\text{ Hz}$; biểu thức tính toán cho mạch một chiều ($P = UI$) và xoay chiều một pha ($P = UI\cos\varphi$, $Q = UI\sin\varphi$).
• Chương 4: Đo tần số, góc pha và khoảng thời gian: Khảo sát các phương pháp và thiết bị xác định thông số thời gian - tần số của tín hiệu điện.
• Chương 5: Đo thông số của mạch điện: Kỹ thuật xác định các tham số thụ động cơ bản gồm điện trở ($R$), điện cảm ($L$), điện dung ($C$).
• Chương 6: Dao động kí (Oscilloscope): Cấu tạo, nguyên lý hiển thị dạng sóng và phương pháp đo lường biên độ, thời gian trên màn huỳnh quang.
• Chương 7: Đo đại lượng không điện: Nguyên lý chuyển đổi sơ cấp các đại lượng nhiệt độ, áp suất, độ dịch chuyển thành tín hiệu điện thông qua các cảm biến/đầu đo.
• Chương 8: Ứng dụng quang học trong kỹ thuật đo lường: Các phương pháp và linh kiện quang điện ứng dụng trong đo lường công nghiệp.

Progression Logic của giáo trình:
[Chuẩn đo lường & Cơ sở lý thuyết] (Chương 1)
                  ↓
[Đo các đại lượng điện cơ bản: U, I, P, W, f, φ, R-L-C] (Chương 2, 3, 4, 5)
                  ↓
[Thiết bị phân tích dạng sóng chuyên sâu: Dao động ký] (Chương 6)
                  ↓
[Mở rộng: Chuyển đổi đại lượng không điện & Quang học] (Chương 7, 8)

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết nền tảng dựa trên các nguyên lý kỹ thuật đo lường:

• Nguyên lý chuyển hóa năng lượng điện từ: Phương trình cân bằng mô men quay và mô men cản của cơ cấu chỉ thị cơ điện: $$\alpha = \frac{1}{D}\frac{dW_e}{d\alpha}$$
• Hệ thống chuẩn đo lường quốc tế: Định nghĩa chuẩn độ dài theo vận tốc ánh sáng (CGPM lần 17, 1983: $1/299792458\text{ s}$), chuẩn thời gian theo chu kỳ chuyển mức nguyên tử Xê-si 133 ($9.192.631.770$ chu kỳ), chuẩn cường độ dòng điện Ampe và chuẩn nhiệt độ Kelvin.
• Lý thuyết mạch khuếch đại đo lường: Mạch lặp lại điện áp gánh emitơ, mạch khuếch đại vi sai tranzito bù trôi điểm không, tầng đệm cực cổng FET có dòng rò $I_G < 50\text{ pA}$, mạch khuếch đại thuật toán IC-Opamp có độ lợi $200.000$.
• Nguyên lý số hóa tín hiệu: Chuyển đổi điện áp - khoảng thời gian xung ($N = \frac{f_0 \cdot t_m}{U_m} U_x$), giải mã nhị phân BCD sang LED 7 thanh qua vi mạch chuyên dụng SN74247 và màn hình tinh thể lỏng LCD.

Kỹ năng phát triển

Tài liệu cung cấp cơ sở để hình thành các kỹ năng kỹ thuật cụ thể:

• Kỹ năng tính toán mạch đo: Tính toán giá trị điện trở sun mở rộng thang đo dòng điện: $$R_s = \frac{R_{ct}}{n-1}$$ và điện trở phụ mở rộng thang đo điện áp: $$R_p = R_{ct}(m-1)$$
• Kỹ năng phân tích sai số: Tính toán sai số tuyệt đối, sai số tương đối quy đổi và xác định cấp chính xác của dụng cụ đo.
• Kỹ năng vận hành và hiệu chỉnh: Phân biệt và sử dụng đúng quy trình các thiết bị đo tương tự chỉ thị kim, thiết bị tự ghi, điện thế kế tự động cân bằng và vôn mét chỉ thị số.

---

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được thiết kế theo phương pháp sư phạm mô-đun mở, gắn liền lý thuyết đo lường với các vấn đề kỹ thuật thường gặp trong sản xuất và đời sống. Dung lượng lý thuyết chuẩn là 60 tiết, cho phép giảng viên linh hoạt phân bổ thời lượng giữa các chương tùy theo yêu cầu của từng ngành nghề đào tạo cụ thể mà không làm phá vỡ quy định của chương trình khung.

Về phương pháp thực hành, giáo trình quy định nguyên tắc: thời lượng thực tập tối thiểu của môn học không được ít hơn thời lượng học lý thuyết ($\ge 60$ tiết thực hành). Do điều kiện trang thiết bị đo lường giữa các cơ sở đào tạo không đồng nhất, giáo trình không áp đặt một danh mục bài thực tập cố định. Thay vào đó, giáo trình định hướng các trường căn cứ vào trang thiết bị hiện có tại phòng thí nghiệm và khả năng liên kết với các xí nghiệp sản xuất bên ngoài để xây dựng nội dung và thời lượng thực tập tương ứng.

Hệ thống đánh giá và tự học được tổ chức thông qua các câu hỏi ôn tập lý thuyết và bài tập tính toán định lượng ở cuối mỗi chương. Các bài tập tập trung vào việc xác định sai số giới hạn, tính toán tham số mở rộng thang đo ampe mét nhiều dải, thiết kế vôn mét đa thang, phân tích mạch khuếch đại bán dẫn đo tín hiệu nhỏ (mV). Người học được hướng dẫn tự nghiên cứu theo quy trình: nắm vững sơ đồ khối chức năng, phân tích sơ đồ nguyên lý mạch đo, đối chiếu với các phương trình biến đổi toán học và giải các bài tập kỹ thuật kèm theo.

---

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Đo lường các đại lượng điện và không điện phản ánh sự kết hợp giữa kiến thức đo lường truyền thống và các công nghệ điện tử được cập nhật tại thời điểm biên soạn:

• Bổ sung mạch đo điện tử và bán dẫn hiện đại: Bên cạnh các cơ cấu đo cơ điện cổ điển (từ điện, điện từ, điện động), tài liệu cập nhật có hệ thống các sơ đồ đo sử dụng linh kiện bán dẫn như tranzito lưỡng cực (BJT npn/pnp), tranzito hiệu ứng trường (FET/MOSFET) và vi mạch khuếch đại thuật toán IC-Opamp. Các mạch đo này giúp tăng trở kháng đầu vào và nâng cao độ nhạy khi đo các tín hiệu điện áp cấp milivôn.
• Tích hợp kỹ thuật đo lường số: Giáo trình phân tích chi tiết cấu trúc vôn mét số, bao gồm mạch phát xung răng cưa, mạch phát tần số chuẩn, bộ đếm thập phân 4 trigơ (Flip-Flop), bộ giải mã vi mạch SN74247 và các cơ cấu hiển thị hiện đại như LED 7 thanh anốt/catốt chung cùng màn hình tinh thể lỏng LCD.
• Gắn kết với ứng dụng công nghiệp: Tài liệu giới thiệu nguyên lý các thiết bị đo công nghiệp chuyên dụng như điện thế kế tự động cân bằng dùng động cơ hai chiều để đo sức điện động của cặp nhiệt điện, các hệ thống thông tin đo lường tự động thu thập số liệu, chẩn đoán kỹ thuật và đo lường từ xa phục vụ công nghiệp hóa.

---

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được xác định phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo kỹ thuật và sản xuất:

• Học sinh Trung học Chuyên nghiệp (THCN) và Dạy nghề: Học sinh thuộc các chuyên ngành Kỹ thuật Điện – Điện tử, Cơ khí – Động lực sử dụng làm giáo trình học tập chính quy cho môn kỹ thuật đo lường (thời lượng 60 tiết lý thuyết).
• Công nhân kỹ thuật: Tài liệu học tập và bồi dưỡng nâng cao kiến thức, tay nghề cho công nhân lành nghề bậc 3/7 trong các doanh nghiệp sản xuất cơ khí, điện lực.
• Sinh viên Cao đẳng kỹ thuật và Kỹ thuật viên: Tài liệu tham khảo cho sinh viên hệ cao đẳng công nghệ và kỹ thuật viên đang trực tiếp công tác tại các cơ sở kinh tế, nhà máy, xí nghiệp thuộc nhiều lĩnh vực khác nhau.
• Yêu cầu kiến thức tiên quyết (Prerequisites): Để tiếp thu tốt nội dung giáo trình, người học cần nắm vững kiến thức vật lý đại cương (phần điện học, từ trường, quang học) và lý thuyết mạch điện cơ bản.
• Giảng viên: Sử dụng làm tài liệu giảng dạy chuẩn, chủ động phân phối số tiết giữa các chương và xây dựng đề cương bài tập thực hành tương thích với trang thiết bị của nhà trường.

---

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn chuyên biệt cho học sinh các trường Trung học Chuyên nghiệp, công nhân kỹ thuật bậc 3/7, đồng thời là tài liệu tham khảo cho sinh viên Cao đẳng kỹ thuật và kỹ thuật viên tại các cơ sở sản xuất.

2. Cần trang bị kiến thức nền tảng nào trước khi học?

Người học cần hoàn thành khối kiến thức về vật lý đại cương (điện - từ - quang), giải tích cơ bản và lý thuyết mạch điện một chiều/xoay chiều để có thể tiếp thu các phương trình chuyển đổi và cấu trúc mạch đo.

3. Điểm khác biệt của giáo trình so với các tài liệu đo lường khác là gì?

Tài liệu biên soạn theo cấu trúc mở với khung 60 tiết lý thuyết, kết hợp song song giữa các cơ cấu đo cơ học kim chỉ truyền thống với mạch đo bán dẫn vi sai, IC-Opamp và các mạch chuyển đổi số thời gian - xung, tần số.

4. Làm sao để tự học và nghiên cứu giáo trình hiệu quả?

Người học cần kết hợp việc đọc hiểu lý thuyết với việc giải các bài tập định lượng ở cuối chương (tính toán điện trở sun, điện trở phụ, phân tích sai số) và tham gia tối thiểu 60 tiết thực hành đo đạc trực tiếp trên thiết bị tại xưởng hoặc phòng thí nghiệm.

5. Có tài liệu bổ trợ nào được khuyến nghị kèm theo không?

Người học cần tham khảo thêm các giáo trình chuyên ngành Điện tử, Cơ khí tương ứng do Bộ Giáo dục và Đào tạo ban hành, các tài liệu hướng dẫn sử dụng thiết bị đo thực tế tại xí nghiệp và bảng tra cứu chuẩn đo lường SI.

---

Kết luận (150 từ)

Giáo trình Đo lường các đại lượng điện và không điện cung cấp một khung kiến thức chuẩn mực, có tính hệ thống cao về khoa học đo lường từ định nghĩa chuẩn quốc tế SI, cấu tạo cơ cấu cơ điện chỉ thị kim, mạch khuếch đại điện tử tương tự đến các hệ thống đo lường số và chuyển đổi cảm biến.

Lộ trình học tập đề xuất được phân định rõ ràng: bắt đầu từ các khái niệm và chuẩn đo lường cơ sở (Chương 1), tiến đến kỹ thuật đo các đại lượng điện áp, dòng điện, công suất, năng lượng, tần số, thông số mạch (Chương 2 – 5), và hoàn thiện với thiết bị phân tích dạng sóng dao động ký, cảm biến đo đại lượng không điện cùng kỹ thuật đo quang học (Chương 6 – 8). Mọi thông tin đóng góp học thuật và hoàn thiện giáo trình được tiếp nhận qua Nhà xuất bản Giáo dục, địa chỉ 81 Trần Hưng Đạo, Hà Nội.

Trích đoạn nội dung tài liệu

Chương I ĐO LƯỜNG CÁC KHÁI NIỆM CƠ BẢN VỀ KỸ THUẬT 1. CÁC ĐỊNH NGHĨA VÀ KHÁI NIỆM CHUNG VỀ ĐO LƯỜNG g học và kỹ thuật đo lường 1. Định nghĩa về đo lường, đo lườn đại lượng cần đo để 4) Đo lường: là một quá trình đánh giá định lượng về có được kết quả bằng số so với đơn vị đo. Kết quả đo được biểu diễn dưới dạng, X và ta có Xe A.Xo qa) Xo đo X - dai lugng do; Xq-don vị đo; A - Con số kết quả Vidu:T=5A ;1- ddng dign; 5 - con số do; A - đơn vị đo b) Đo lường học: là ngành khoađơnhọcvị chuy ên nghiên cứu để đo các đại lượng khác nhau, nghiên cứu mẫu và đo.

ên môn nghiên cứu để áp 2) Kỹ thuật đo lường: là ngànvàoh kỹphụcthuậvụt sảnchuyxuất và đời sống. dụng thành quả của do lường học 4. Khái niệm về tín hiệu đo và đại lượng đo do lường được gọi là a) Tín hiệu mang thông tin vé giá trị của đại lượng tín hiệu đo lường. b) Đại lượng đo là thông số xác định quá gtrìntrong h vật lý của tín hiệu đo.

mỗi trường hợp cụ thể quá trình vật lý có thé có nhiều thông số nhưn đó là đại lượng Vật 1í người ta chỉ quan tâm đến một thông số nhất định, ©) Đại lượng đo được phân thành hai loại : Đại lượng đo tiền định là đại lượng đo đã biết trước quy luật thay đổi theo thời gian của chúng. Đại lượng đo ngẫu nhiên là đại lượng đo mà sự thay đổi theo thời gian không theo một quy luật nhất định. Thiết bị đo và phương pháp đo là thiết bị kỹ thuật dùng để gia công tín hiệu mang thông lợi cho người quan sắt. Thiết bị đo gồm nhiều loại : thiết bị mẫu, các chuyển đổi đo lường, các dụng cụ đo, các tổ hợp thiết bị đo lường và hệ thống thông tin đo lường.

b) Phương pháp đo Quá trình đo được tiến hành thông qua các thao tác cơ bản như sau: + Thao tác xác định mẫu và thành lập mẫu + Thao tác so sánh + Thao tác biến đổi + Thao tác thể hiện kết quả hay chỉ thị Thủ tục phối hợp các thao tác cơ bản trên là phương pháp đo. Phương pháp đo có thể có nhiều nhưng thực tế người ta chia thành hai loại: phương pháp đo biến đổi thẳng và phương pháp đo so sánh. PHÂN LOẠI PHƯƠNG PHÁP ĐO 1. Phương pháp đo biến đổi thẳng Là phương pháp đo có cấu trúc theo kiểu biến đổi thẳng, không có khâu phản hồi (hình 1-1).

Đại lượng cần đo X được đưa qua các khâu biến đổi và biến thành con số Ny. Don vj cia đại lượng đo Xọ cũng được biến đổi thành Nọ, sau đó được so sánh giữa đại lượng cần đo với đơn vị qua bộ so sánh (SS). Quá trình được thực hiện bằng một phép chia N, Kết quả đo được thể hiện bằng biểu thức dưới dang a-2) # NNG BD -b6 biến đổi BÐ} 1 Ls AID - bộ biến đổi tương tự - số X Xo No Hink 1-1 thực hiện quá trình Qué trinh do là quá trình biến đổi thẳng. Thiết bị đo này gọi là thiết bị biến đổi thẳng.

Phương pháp đo kiểu so sánh hình 1-2 Là sơ đổ có cấu trúc mạch vòng nghĩa là có khâu phản hồi ax Ne cr Xo $s sp —>|Ap EBB| 8Ð -bộ biến đổi t AD - be sobiểnsảnđih tương tự số S8 - bộBộ ấn đố số -tướng ŠỒX- x _Taa]1 LC- chỉT thị kết quả Le | Hink 1-2 đại lượng mẫu Tín hiệu do X được so sánh với một tín hiệu X, tỷ lệ với. Qua bộ sơ sánh Xọ ta có : X-X,= AX. pháp sau : 'Tùy thuộc vào cách so sánh ta có các phương đo X và đại a) So sánh cán bằng : là phép so sánh mà đại lượng cân 0, X= X= mẫu Xẹ được so sánh với nhau sao cho AX = 0 va X - X= lượng N,Xp (1-3) (Xp - đơn vị do)- đổi luôn được Như vậy X18 mgt dai lugng thay đổi sao cho khi X thayĐộ chính xác của kết quả như (1 - 3). Phép so sánh luôn ở trạng thái cân bằng.

thiết bị chỉ thị cin phép đo phụ thuộc vào độ chính xác của X, và đọcânnhạybằngcủanhư cầu đo, điện thế bằng. Các dung cụ đo theo phương pháp so sánh kế v. b) So sánh không cân bang Nếu X, là đại lượng không đổi, lúc đó ta có : X-Xv=AX a-4) X=Xy+AX. Kết quả của phép đo được đánh giá qua AX, Với Xạ là đại lượng biết trước.

Phương pháp này được sử dụng đo các đại lượng không điện như đo nhiệt độ (dùng mạch cầu không cân bằng). ¢) So sánh không đồng thời: là phương pháp đo mà các giá trị đo X được thay bằng đại lượng mẫu Xụ. Các giá trị đo X và giá trị mẫu được đưa vào thiết bị không cùng một thời gian, thông thường giá trị mẫu Xị được đưa vào khắc độ trước, sau đó qua các vạch khắc độ để xác định giá trị của đại lượng đo. Thiết bị đo theo phương pháp này là các thiết bị đánh giá trực tiếp như vonmét, ampemét kim chỉ.

4) So sánh đồng thời: là phương pháp so sánh cùng một lúc đại lượng đo X va dai lượng mẫu Xụ. Khi X và Xị trùng nhau, qua Xị xác định được giá trị đại lượng X. PHÂN LOẠI CÁC THIẾT BỊ ĐO. 'Thiết bị đo là sự thể hiện phương pháp đo bằng các khâu chức năng cụ thể Thiết bị đo được chia thành nhiều loại tùy theo chức năng của nó, thường gồm có : Mẫu, dụng cụ đo, chuyển đổi đo lường, hệ thống thông tin đo lường.

4) Mẫu: là thiết bị đo để khôi phục một đại lượng vật lí nhất định. Thiết bị mẫu phải dat độ chính xác cao từ 0,01% + 0,1% tuỳ theo từng cấp, từng loại. Ð) Dụng cụ đo: là thiết bị để gia công các thông tin do lường và thể hiện kết quả đó dưới dạng con số, đồ thị hoặc bảng số. Tùy theo cách biến đổi tín hiệu và chỉ thị, dụng cụ đo được chia thành dụng cụ đo tương tự (Analog) va dung cu đo chỉ thị số (Digital).

*Dụng cụ đo tương tự là dụng cụ mà kết quả đo là một hàm liên tục của quá trình thay đổi của đại lượng đo. Các loại dụng cụ này gồm dụng cụ đo kim chỉ và tự ghỉ. *Dụng cụ đo số là loại kết quả đo được thể hiện bằng số. ©) Chuyển đổi đo lường: là thiết bị dùng để biến đổi tín hiệu do ở đầu vào thành tín hiệu ra thuận lợi hơn để biến đổi tiếp theo, hoặc truyền đạt, gia công, ưu giữ nhưng không quan sắt được.

Có hai loại chuyển đổi : - Chuyển đổi các đại lượng điện thành các đại lượng điện khác như các bộ, chuyển đối tương tự - số (A/D) hoặc số - tương tự (D/A) v. - Chuyển đổi các đại lượng không điện thành các đại lượng điện. Đó là các bộ biển đổi sơ cấp và là bộ phận chính của đầu đo hay cảm biến. 4) Hệ thống thông tin đo lường: là tổ hợp các thiết bị đo và những thiết bị phụ để tự động thu thập số liệu từ nhiều nguồn khác nhau, truyền các thông.

tin đo lường qua khoảng cách theo kênh liên lạc và chuyển nó về một dạng để tiện cho việc đo và điều khiển. Hệ thống thông tin đo lường được phân thành nhiều nhóm: hệ thống đo lường, hệ thống kiểm tra tự động, hệ thống chuẩn đoán kỹ thuật và hệ tổ hợp do lường tính toán. ĐƠN VỊ ĐO, CHUẨN VÀ MẪU 1. Khái niệm chung Đơn vị đo là giá trị đơn vị tiêu chuẩn về một đại lượng đo nào đó được quốc tế qui định mà mỗi quốc gia đều phải tuân thủ.

Trên thế giới người ta đã chế tạo ra những đơn vị tiêu chuẩn được gọi là các chuẩn. Ví dụ : Chuẩn “ Ôm quốc tế” là điện trở của cột thủy ngân thiết diện Imm? dai 106,300 cm ở 0°C có khối lượng 14. Chuẩn “Ampe" là dòng điện có thể giải phóng 0,00111800 gam bạc. khỏi dung dịch nitrat trong thời gian 1 giả Cấp chính xác của các chuẩn này cỡ 0,001%.

Hệ thống đơn vị bao gồm hai nhóm. a) Đơn vị cơ bản: được thể hiện bằng các đơn vị chuẩn với độ chính xác. cao nhất mà khoa học kỹ thuật hiện đại có thể thực hiện được. b) Đơn vị kéo theo: là đơn vị có liên quan đến các đơn vị đo cơ bản thé hiện qua các biểu thức.

Ngày nay các nước thường sử dụng hệ thống đơn vị thống nhất đó là hệ thống đơn vị quốc tế SI là hệ thống đã được thông qua ở hội nghị quốc tế năm. Trong đó có bảy đơn vị cơ bản là : mét (m) (chiều dài), kilôgam (kg) (khối lượng), thời gian tính bằng giây (s), ampe (A) (cường độ dòng điện), K. Ngoài bảy đơn vị cơ bản trên còn có các đơn vị kéo theo trong các lĩnh vực cơ, điện, từ và quang học.1 giới thiệu các đơn vị đo cơ bản và kéo theo trong các lĩnh vực cơ, điện, từ và quang học. [ | Bảng L1 | Các đại lượng Tên đơn vị Kí hiệu | 1.

Các đại lượng cơ bản | Do dai mết m Khối lượng kilogam kg Thời gian giây s Dòng điện ampe A | Nhiệt độ Kelvin kK | s5 lượng vật chat môn mol | _ Cường độ ánh sáng Candela ca 2. Các đại lượng cơ học Ỉ Tốc độ mét tren giay m/s Gia tốc mết trên giây bình phương mist Í __ Năng lượng va cong Jun 17 | | Niutơn N | Cong suất Watt wi Năng lượng Watt giay W | 3. Các đại lượng điện Lượng điện Culong 6 Điện áp. thế điện động Von v Cường độ điện trường Von trên mết Vim Điện dung Fara F Điện trở Ôm Q Điện trở riêng om mét am | Hệ số điện môi tuyệt đối Fara trên mết Fm | 4.

Các đại lượng từ Từ thông Vebe wo | Cảm ứng từ Tesla | Cường độ từ trường. | Ampe trên mét Am | Điện cảm. Henri H Hệ số từ thẩm. Henri ren mét Him 5.

Các đại lượng quang Luồng ánh sáng Lumen Im Cường đô sáng riêng candela trên mết vuông - | - C4/m? Độ chiếu sáng lux | 10 thống SI 4. Các chuẩn cấp 1 quốc gia của các đơn vị cơ bản hệ Chuẩn cấp 1 là chuẩn đảm bảo tạo ra những đại lượng có đơn vị chính xác nhất của một quốc gia. a) Chuẩn đơn vị độ đài Đơn vị độ dài (m). Mét là quãng đường ánh sáng đi được trong chân không trong khoảng thời gian 1/299792458 giây( CGPM * lần thứ 17, 1983.

*CGPM tên viết tắt tiếng Pháp của đại hội cân đo quốc tế).
