Tổng quan về giáo trình

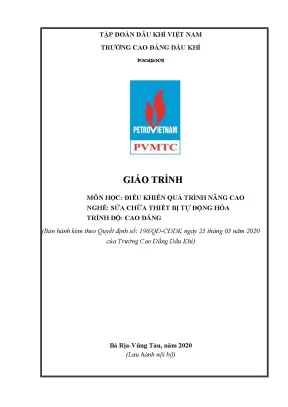

Giáo trình Điều khiển quá trình nâng cao (Mã mô-đun: TĐH19MĐ18) là tài liệu giảng dạy chuyên ngành thuộc chương trình đào tạo nghề Sửa chữa thiết bị tự động hóa (SCTBTĐH) ở trình độ Cao đẳng và liên thông từ Trung cấp lên Cao đẳng tại Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam). Giáo trình được ban hành kèm theo Quyết định số 198/QĐ-CĐDK ngày 25 tháng 03 năm 2020, do ThS. Nguyễn Xuân Thịnh chủ biên cùng sự tham gia của đồng tác giả Lê Ân Tình và Tổ bộ môn Tự động hóa.

Mô-đun có tổng thời lượng 90 giờ (tương đương 4 tín chỉ), bao gồm 28 giờ lý thuyết, 58 giờ thực hành/thảo luận và 04 giờ kiểm tra. Về vị trí đào tạo, mô-đun được bố trí giảng dạy sau khi sinh viên đã hoàn thành hai mô-đun tiên quyết là Cơ sở điều khiển quá trình (Mã số: TĐH19MĐ10) và Hệ thống điều khiển phân tán - DCS (Mã số: TĐH19MĐ17).

Mục tiêu học tập của giáo trình được xác định cụ thể theo ba nhóm chuẩn đầu ra:

  • Kiến thức (A1–A4): Trình bày tầm quan trọng và chức năng của hiệu chuẩn vòng điều khiển (Control Loop Tuning); mô tả các phương trình toán học cơ bản áp dụng trong hệ thống điều khiển; phân tích các phương pháp hiệu chuẩn vòng hở, vòng kín, hiệu chuẩn trực quan; trình bày bản chất và cấu trúc các sách lược điều khiển nâng cao.
  • Kỹ năng (B1–B3): Thực hiện hiệu chuẩn vòng điều khiển hở và vòng điều khiển kín; triển khai phương pháp hiệu chuẩn trực quan; nhận dạng và phân tích được các sách lược điều khiển nâng cao trên bản vẽ kỹ thuật P&ID (Piping and Instrumentation Diagram).
  • Năng lực tự chủ và trách nhiệm (C1–C2): Nhận thức tầm quan trọng của tính ổn định hệ thống trong nhà máy công nghiệp; rèn luyện phương pháp làm việc cẩn thận, kiên nhẫn và tuân thủ các quy chuẩn an toàn lao động.

Điểm đặc sắc của giáo trình là cấu trúc gắn liền giữa lý thuyết tính toán tham số và thực nghiệm trực tiếp trên hệ thống điều khiển phân tán DCS Centum VP, phản ánh sát thực tế vận hành tại các nhà máy lọc hóa dầu, hóa chất và năng lượng.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được cấu trúc thành 04 bài học chính với tiến trình logic từ nhận thức nền tảng, công thức giải tích đến thực hành trên hệ thống công nghiệp:

  • Bài 1: Các khái niệm về hiệu chuẩn vòng điều khiển (03 giờ lý thuyết): Phân tích lý do hiệu chuẩn vòng điều khiển nhằm đưa biến quá trình ($PV$) về giá trị đặt ($SV$) nhanh chóng và triệt tiêu dao động. Trình bày các yếu tố gây mất ổn định như tần số tới hạn (Critical Frequency) với góc lệch pha $360^\circ$ và hệ số khuếch đại vòng (gain) $\ge 1$. Định nghĩa các chế độ điều khiển cơ sở gồm chế độ Tỉ lệ (P mode), Tỉ lệ - Tích phân (PI mode với hiện tượng bão hòa tích phân - Reset Windup), và Tỉ lệ - Tích phân - Vi phân (PID mode). Phân loại hai nhóm quá trình vật lý: quá trình tự điều chỉnh (Self-regulating/Non-integrating) và quá trình tích hợp không tự điều chỉnh (Integrating).
  • Bài 2: Các phương pháp hiệu chuẩn (11 giờ lý thuyết, 01 giờ kiểm tra): Thiết lập hệ thống công thức giải tích cho các thông số: phương trình cân bằng năng lượng, hằng số thời gian ($TC$), phương trình đáp ứng hoàn chỉnh ($CR$), hệ số khuếch đại quá trình ($K$), dải tỉ lệ ($PB$), thời gian tích phân ($T_i$, $RPM$), thời gian vi phân ($T_d$) và biểu thức toán học của bộ PID. Hướng dẫn chi tiết quy trình hiệu chuẩn vòng hở (Phương pháp hằng số thời gian, Phương pháp tốc độ đáp ứng $C_s$) và hiệu chuẩn vòng kín (Phương pháp chu kỳ tới hạn theo Ziegler & Nichols, Phương pháp dao động tắt dần theo P. Harriot 1960), cùng phương pháp hiệu chuẩn trực quan dựa trên dãy tăng thông số 40%.
  • Bài 3: Các sách lược điều khiển nâng cao (14 giờ lý thuyết, 01 giờ kiểm tra): Phân tích cấu trúc, nguyên lý bù nhiễu và ứng dụng của ba sách lược điều khiển nâng cao: Điều khiển truyền thẳng (Feedforward Control), Điều khiển tỉ lệ (Ratio Control với 2 dạng cấu hình), Điều khiển tầng (Cascade Control) và các cấu trúc phối hợp phức hợp (Phản hồi kết hợp Truyền thẳng, Phản hồi kết hợp Tỉ lệ, Tầng kết hợp Truyền thẳng) trên các đối tượng thiết bị gia nhiệt, bồn khuấy trộn liên tục.
  • Bài 4: Hiệu chuẩn vòng điều khiển trên DCS Centum VP (58 giờ thực hành, 02 giờ kiểm tra): Thực nghiệm trực tiếp tại phòng máy DCS Centum VP. Sinh viên triển khai hai bài thực hành chuyên sâu (LAB 1: Hiệu chỉnh vòng hở theo định luật Ziegler & Nichols để xác định $K_p, L_p, \tau_p$; LAB 2: Hiệu chuẩn vòng kín xác định chu kỳ tới hạn $T_u$ và dải tỉ lệ tới hạn $PB_u$) áp dụng cho vòng điều khiển lưu lượng và cấu hình điều khiển tỉ lệ.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống kiến thức nền tảng thông qua các mô hình toán học và nguyên lý điều khiển quá trình:

  • Mô hình hóa động học quá trình: Xấp xỉ quá trình công nghiệp về dạng mô hình quán tính bậc nhất có trễ (First Order Lag Plus Deadtime - FOLPDT). Định nghĩa định lượng về thời gian chết (Deadtime/Delay), độ trễ (Lag) và trạng thái ổn định (Steady State).
  • Phương trình cân bằng năng lượng: Xác lập quan hệ $E_{out} = E_{in} - E_{lost} - E_{stored}$, chứng minh tính cân bằng năng lượng là điều kiện tiên quyết để hệ thống quá trình đạt trạng thái xác lập.
  • Phương trình đáp ứng hoàn chỉnh: Thiết lập công thức $CR = A \times [1 - e^{(-t/TC)}]$, trong đó một hằng số thời gian $TC$ tương ứng với $63.2%$ tổng biến thiên và trạng thái xác lập đạt được sau khoảng thời gian bằng $5 \times TC$.
  • Mối quan hệ tham số điều khiển: Chứng minh quan hệ nghịch đảo giữa hệ số khuếch đại và dải tỉ lệ $PB = \frac{100%}{K}$, công thức tích phân $P(t) = K_i \times (\frac{\Delta i}{t}) \times T$, công thức vi phân $P(d) = T_d \times (\frac{\Delta i}{t})$ và biểu thức vi tích phân tổng quát của bộ điều khiển PID.
  • Quy tắc giải tích Ziegler & Nichols: Bảng quy đổi thông số cho bộ điều khiển P, PI, PID từ các tham số vòng hở ($K_p, \tau_p, t_d$ hoặc $C_s, t_d$) và vòng kín ($K_u, PB_u, T_u$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Vận hành trạm kỹ thuật DCS Centum VP; tạo tín hiệu nhiễu bước (Bump test); ghi nhận và trích xuất dữ liệu đồ thị quá trình từ cửa sổ Tuning; tính toán chính xác các giá trị $K_p, T_i, T_d$ theo công thức giải tích.
  • Kỹ năng phân tích: Nhận diện và phân biệt đặc tính động học giữa quá trình tự điều chỉnh và quá trình tích hợp; phân tích dạng sóng dao động hình sin để xác định tần số tới hạn; chẩn đoán hiện tượng mất ổn định do ma sát tĩnh (stiction) tại van điều khiển.
  • Kỹ năng ứng dụng: Đọc, giải thích và thiết kế các sơ đồ công nghệ P&ID cho các cấu hình điều khiển tỉ lệ thiết bị khuấy trộn, điều khiển tầng thiết bị trao đổi nhiệt và hệ thống điều khiển kết hợp phản hồi - truyền thẳng.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm

Giáo trình áp dụng mô hình đào tạo định hướng năng lực thực hành nghề nghiệp, kết hợp giữa phương pháp giảng dạy tích cực tại phòng học lý thuyết tiêu chuẩn và đào tạo thực nghiệm chuyên sâu tại phòng DCS:

  • Giảng viên: Sử dụng phương pháp diễn giảng, vấn đáp, dạy học nêu vấn đề; thiết kế bài giảng tích hợp giữa lý thuyết tính toán và tình huống xử lý lỗi dao động quá trình; tổ chức dạy lý thuyết tập trung và phân chia ca thực hành trên hệ thống DCS Centum VP.
  • Người học: Áp dụng phương pháp tự học kết hợp thảo luận nhóm (mỗi nhóm từ 3–4 sinh viên). Sinh viên được phân công nghiên cứu trước tài liệu, chuẩn bị chủ đề chuyên môn và thực hiện nhiệm vụ đo kiểm dữ liệu theo nhóm trong các buổi thực hành.

Bài tập, thực hành và tình huống công nghệ

  • Bài tập giải tích: Tính toán dải tỉ lệ, hệ số khuếch đại và các thông số PID dựa trên số liệu đo kiểm mẫu (như bài toán bồn điều áp span $20\text{ ft}$, lưu lượng vào $80\text{ gpm}$, xác định $K=0.8$; bài toán thay đổi áp suất $3 \div 15\text{ psi}$ xác định $t_c=1.6\text{ phút}, t_d=0.2\text{ phút}$).
  • Bài tập thực nghiệm (LAB 1 & LAB 2): Vận hành trực tiếp hệ thống đo lưu lượng trên DCS Centum VP; chuyển đổi chế độ làm việc MANUAL/AUTOMATIC; xác định chu kỳ tới hạn $T_u$, dải tỉ lệ tới hạn $PB_u$ và vi chỉnh (trimming) bộ điều khiển PID đạt đáp ứng tối ưu.
  • Nghiên cứu sơ đồ P&ID: Phân tích sơ đồ điều khiển thiết bị trao đổi nhiệt, thiết bị khuấy trộn liên tục sử dụng van điều khiển khí nén và cảm biến truyền tín hiệu chuẩn $3 \div 15\text{ psi}$ hoặc $4 \div 20\text{ mA}$.

Phương pháp kiểm tra và đánh giá

Quy trình đánh giá kết quả học tập được thực hiện toàn diện qua ba giai đoạn:

  1. Kiểm tra thường xuyên: 02 bài kiểm tra kiến thức và kỹ năng do giảng viên thực hiện bất kỳ trong quá trình học (hỏi miệng vấn đáp hoặc kiểm tra viết $\le 30\text{ phút}$, đánh giá thái độ chuẩn bị bài).
  2. Kiểm tra định kỳ: Gồm 04 bài kiểm tra:
    • 02 bài lý thuyết: Tự luận hoặc trắc nghiệm (thời gian $45 \div 60\text{ phút}$), kiểm tra kiến thức Bài 1, Bài 2 (Chuẩn đầu ra A1, A2, C1) và Bài 3 (Chuẩn đầu ra A4, C1).
    • 02 bài thực hành: Vận hành trực tiếp trên hệ thống DCS Centum VP (thời gian $60 \div 90\text{ phút}$), kiểm tra kỹ năng Bài 4 (Chuẩn đầu ra A3, B1, B2, C1, C2).
  3. Thi kết thúc mô-đun: Bao gồm 02 phần thi bắt buộc:
    • Thi lý thuyết trắc nghiệm: Thời gian $45 \div 60\text{ phút}$ (Đánh giá chuẩn A1–A4).
    • Thi thực hành vận hành trên DCS: Thời gian $60 \div 90\text{ phút}$ (Đánh giá chuẩn B1–B4, C1–C2).

Yêu cầu đối với người học

  • Tham dự tối thiểu $70%$ tổng số tiết lý thuyết (vắng quá $30%$ số tiết lý thuyết bắt buộc phải học lại mô-đun).
  • Nghiên cứu giáo trình, bài giảng và tài liệu tham khảo trước khi lên lớp.
  • Trang bị đầy đủ bảo hộ lao động cá nhân khi vào phòng thực hành DCS: quần áo bảo hộ lao động, giày cách điện.

Điểm nổi bật và tính cập nhật của giáo trình

Giáo trình Điều khiển quá trình nâng cao được xây dựng trên cơ sở chuẩn hóa học liệu chuyên ngành kỹ thuật với các yếu tố cập nhật rõ nét:

  • Tích hợp nguồn tài liệu chuẩn quốc tế và trong nước: Nội dung lý thuyết và bài tập được biên soạn, chọn lọc từ các tài liệu chuyên ngành: giáo trình Cơ sở hệ thống điều khiển quá trình của PGS. TS. Hoàng Minh Sơn (NXB Bách Khoa Hà Nội, 2016), giáo trình quốc tế Instrumentation Level 4 (Pearson/NCCER, 2016) và tài liệu Fundamentals of Process Control (PAControl, 2006).
  • Trang bị kỹ năng trên phần cứng công nghiệp thực tế: Khác với các tài liệu thuần túy mô phỏng toán học, giáo trình dành tới $64.4%$ tổng thời lượng (58/90 giờ) cho nội dung thực hành trực tiếp trên hệ thống điều khiển phân tán DCS Centum VP của hãng Yokogawa – một trong những nền tảng DCS phổ biến nhất trong ngành dầu khí và công nghiệp chế biến.
  • Gắn kết với quy trình công nghệ và lỗi thiết bị thực tế: Cung cấp phương pháp chẩn đoán lỗi dao động vòng điều khiển do các nguyên nhân phi tuyến tính cơ khí, cụ thể là hiện tượng ma sát tĩnh (stiction) của van điều khiển thông qua phân tích dạng sóng đồ thị đáp ứng.
  • Tính thực tiễn trong thiết kế sách lược: Đưa ra các giải pháp phối hợp bộ điều khiển truyền thẳng, điều khiển tầng và điều khiển tỉ lệ để giải quyết các bài toán công nghệ điển hình như ổn định nhiệt độ thiết bị trao đổi nhiệt khi có biến động lưu lượng tải, hay khống chế tỉ lệ dòng nguyên liệu vào bồn khuấy trộn.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Giáo trình được biên soạn chuyên biệt cho sinh viên hệ Cao đẳng nghề và sinh viên hệ liên thông từ Trung cấp lên Cao đẳng thuộc nghề Sửa chữa thiết bị tự động hóa (Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp tương đương).
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học, mô-đun nền tảng trong khung chương trình đào tạo nghề SCTBTĐH, bao gồm:
    • Điện kỹ thuật 1 (KTĐ19MĐ05), Điện tử cơ bản (TĐH19MĐ02), Kỹ thuật số (TĐH19MĐ04).
    • Thiết bị đo lường (TĐH19MH05) và Bản vẽ thiết bị đo lường (TĐH19MH06).
    • Cơ sở điều khiển quá trình (TĐH19MĐ10) và Hệ thống điều khiển phân tán - DCS (TĐH19MĐ17).
  • Giảng viên và cán bộ đào tạo: Sử dụng làm tài liệu khung để thiết kế giáo án lý thuyết, giáo án tích hợp và biên soạn biểu mẫu đánh giá kỹ năng thực hành vận hành phòng DCS.
  • Kỹ thuật viên và kỹ sư vận hành: Là tài liệu tham khảo kỹ thuật hữu ích phục vụ công tác bảo dưỡng định kỳ, hiệu chỉnh tham số bộ điều khiển PID và tối ưu hóa vòng điều khiển tại các nhà máy chế biến dầu khí, hóa chất, xử lý khí và năng lượng.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp cho đối tượng nào theo khung đào tạo?

Giáo trình được thiết kế cho người học trình độ Cao đẳng nghề và liên thông Trung cấp lên Cao đẳng chuyên ngành Sửa chữa thiết bị tự động hóa. Tài liệu cung cấp kiến thức chuyên môn phục vụ trực tiếp cho các kỹ thuật viên vận hành, bảo dưỡng hệ thống điều khiển tại nhà máy công nghiệp.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô-đun này?

Người học cần hoàn thành khối kiến thức cơ sở về đo lường tự động hóa, bản vẽ thiết bị đo, kiến thức về bộ điều khiển PID trong mô-đun Cơ sở điều khiển quá trình (TĐH19MĐ10) và nguyên lý vận hành trạm giao diện người - máy trong mô-đun Hệ thống điều khiển phân tán (DCS) (TĐH19MĐ17).

3. Sự khác biệt giữa phương pháp hiệu chuẩn vòng hở và vòng kín trong giáo trình là gì?

  • Hiệu chuẩn vòng hở: Thực hiện khi bộ điều khiển ở chế độ MANUAL, tạo nhiễu bước bằng cách thay đổi ngõ ra điều khiển $\Delta MV$, thu thập đường cong đáp ứng để xác định $t_d, TC$ hoặc tốc độ đáp ứng $C_s$. Phương pháp này an toàn, dễ thực hiện cho các quá trình ổn định.
  • Hiệu chuẩn vòng kín: Thực hiện khi bộ điều khiển ở chế độ AUTOMATIC (chế độ P), tăng độ lợi cho đến khi hệ thống đạt dao động liên tục ở hệ số khuếch đại tới hạn $K_u$ và xác định chu kỳ tới hạn $T_u$. Phương pháp này tạo dao động trực tiếp trên quá trình nên đòi hỏi quá trình phải chịu được dao động.

4. Làm thế nào để tự học và thực hành hiệu quả mô-đun này?

Người học cần nghiên cứu trước lý thuyết và làm bài tập giải tích tại nhà; chủ động tham gia thảo luận nhóm (3–4 sinh viên) để phân công chuẩn bị bài thực hành; khi vào phòng thực hành DCS Centum VP cần tuân thủ nghiêm ngặt quy trình an toàn, ghi chép đầy đủ số liệu đo từ cửa sổ Tuning và so sánh kết quả tính toán lý thuyết với đáp ứng thực tế.

5. Có những tài liệu bổ trợ và hệ thống thiết bị nào đi kèm giáo trình?

Tài liệu học tập đi kèm gồm: đề cương bài tập tính toán thông số PID, biểu mẫu ghi nhận kết quả thực hành LAB 1, LAB 2; tài liệu tham khảo chuyên ngành của PGS. TS. Hoàng Minh Sơn (2016), NCCER (2016); hạ tầng thực hành gồm phòng DCS chuyên dụng trang bị hệ thống Yokogawa Centum VP, máy chiếu và các mô hình quá trình lưu lượng, nhiệt độ, mức chất lỏng.

Kết luận

Giáo trình Điều khiển quá trình nâng cao đóng vai trò là tài liệu chuyên ngành cốt lõi trong chương trình đào tạo nghề Sửa chữa thiết bị tự động hóa tại Trường Cao đẳng Dầu khí. Giá trị khoa học và sư phạm của giáo trình thể hiện ở việc hệ thống hóa toàn diện các phương pháp hiệu chuẩn vòng điều khiển (từ hằng số thời gian, tốc độ đáp ứng, chu kỳ tới hạn đến dao động tắt dần), chuẩn hóa các cấu hình điều khiển nâng cao (truyền thẳng, tỉ lệ, tầng) và kết nối trực tiếp với kỹ năng vận hành trên hệ phân tán DCS Centum VP.

Lộ trình học tập đề xuất cho người học là hoàn thiện nền tảng giải tích tại Bài 1 và Bài 2, phân tích cấu trúc sơ đồ P&ID tại Bài 3, trước khi bước vào 58 giờ thực nghiệm chuyên sâu tại Bài 4. Giáo trình kết hợp cùng các tài liệu tham khảo chính thức của PGS. TS. Hoàng Minh Sơn, tổ chức NCCER và PAControl tạo thành hệ sinh thái học liệu hoàn chỉnh, đáp ứng chuẩn đầu ra chuyên môn trong lĩnh vực điều khiển tự động hóa quá trình công nghiệp.
