Luận văn thạc sĩ công nghệ thông tin a study on fast and safe wlan communication protocol for factory automation control systems

Luận văn về giao thức WLAN nhanh, an toàn cho hệ thống điều khiển tự động hóa nhà máy. Nghiên cứu chuyên sâu về công nghệ thông tin, mạng không dây.

• Tác giả: Lam Duc Khai
• Chuyên ngành: Industrial Wireless Communication
• Đề tài: Fast And Safe Wlan Communication Protocol For Factory Automation Control Systems
• Loại tài liệu: thesis

Mục lục chi tiết

• 1. Introduction
• 1.1. Research Objectives
• 1.2. Thesis Hierarchy
• 2. Industrial Wireless Communication Overview
• 2.1. Wireless industrial networks for factory automation controls
• 2.2. Industrial Wireless Communication Technologies
• 2.3. Time Synchronization Protocols
• 2.3.1. NTP Synchronization Protocol
• 2.3.2. GPS Synchronization Protocol
• 2.3.3. PTP Synchronization Protocol
• 2.4. Summary
• 3. iWLAN Communication Protocol
• 3.1. Proposed iWLAN Protocol
• 3.1.1. Proposed Transmission Protocol
• 3.1.2. Proposed MU PDMA DL Transmission Technique
• 3.2. Performance Comparisons Under Non-Error Based Transmissions
• 3.3. Control Duration Analysis Under Error Transmissions Based
• 3.3.1. Control Duration Analysis Results
• 3.3.2. Control Duration Simulation Results
• 4. iWLAN MAC Hardware Design
• 4.1. WLAN MAC Hardware Design
• 4.2. Proposed iWLAN MAC Hardware Design for Master
• 4.3. Proposed iWLAN MAC Hardware Design for Slave
• 4.4. Hardware Simulation Results
• 5. PTP Time Synchronization Protocol for iWLAN System
• 5.1. Proposed PTP Protocol
• 5.2. Proposed Low Overhead PTP Message Exchanges
• 5.3. Time Synchronization Accuracy Evaluations
• 6. PTP Hardware Design for iWLAN System
• 6.1. Master PTP Hardware Design
• 6.2. Slave PTP Hardware Design
• 6.3. Hardware Simulation Results
• 7. Conclusion and Future Work
• 7.1. Conclusion
• Bibliography

Tóm tắt

I. Tổng Quan Giao Thức WLAN Cho Tự Động Hóa Nhà Máy An Toàn

Trong những năm gần đây, công nghệ WLAN nổi lên như một giải pháp đầy hứa hẹn cho truyền thông công nghiệp, đặc biệt trong môi trường có nhiều robot di động. Ưu điểm của WLAN bao gồm tính linh hoạt, giảm chi phí lắp đặt, bảo trì và tái cấu hình, cũng như loại bỏ nguy cơ đứt cáp trong môi trường khắc nghiệt. Chính vì vậy, truyền thông không dây ngày càng được ưu tiên cho tự động hóa nhà máy. Các giao thức như Bluetooth và Zigbee được sử dụng trong mạng cảm biến không dây công nghiệp. Giao thức mạng WLAN chuẩn IEEE 802.11 cũng thu hút sự chú ý. Tuy nhiên, do tính không xác định, không theo lịch trình và tốc độ thấp, các giao thức này không phù hợp cho hệ thống điều khiển tự động hóa nhà máy. Để giải quyết vấn đề này, cần phát triển các giao thức WLAN chuyên biệt, đảm bảo tốc độ và độ tin cậy cao.

1.1. Vai trò của WLAN trong hệ thống điều khiển tự động

WLAN cung cấp khả năng kết nối không dây linh hoạt, cho phép các thiết bị điều khiển như PLC và cảm biến giao tiếp dễ dàng hơn. Điều này đặc biệt quan trọng trong môi trường nhà máy, nơi việc lắp đặt và di chuyển thiết bị thường xuyên xảy ra. Ngoài ra, WLAN còn giúp giảm chi phí cáp và đơn giản hóa việc bảo trì hệ thống. Các nghiên cứu đã chỉ ra rằng việc sử dụng WLAN có thể tăng hiệu quả sản xuất và giảm thời gian ngừng hoạt động.

1.2. Các chuẩn giao thức WLAN phổ biến trong công nghiệp

Một số chuẩn WLAN được sử dụng phổ biến trong công nghiệp bao gồm IEEE 802.11n, IEEE 802.11ac, và IEEE 802.11ax (Wi-Fi 6). Mỗi chuẩn có những ưu điểm và nhược điểm riêng về tốc độ, phạm vi phủ sóng và khả năng bảo mật. IEEE 802.11ax đặc biệt hứa hẹn với khả năng hỗ trợ mật độ thiết bị cao và giảm độ trễ, phù hợp cho các ứng dụng thời gian thực trong nhà máy thông minh. Theo tài liệu, các giao thức như Bluetooth, Zigbee đang dần được thay thế, mở ra cơ hội phát triển WLAN.

II. Thách Thức An Toàn Hiệu Suất Mạng WLAN Trong Nhà Máy

Việc sử dụng WLAN trong môi trường công nghiệp đối mặt với nhiều thách thức lớn. Thứ nhất, an toàn WLAN là yếu tố then chốt. Các cuộc tấn công mạng có thể gây ra hậu quả nghiêm trọng, làm gián đoạn quá trình sản xuất hoặc thậm chí gây nguy hiểm cho người lao động. Thứ hai, hiệu suất mạng cần đảm bảo đáp ứng yêu cầu thời gian thực của các ứng dụng điều khiển. Độ trễ cao hoặc mất kết nối có thể dẫn đến sai sót trong quá trình điều khiển, ảnh hưởng đến chất lượng sản phẩm và hiệu quả sản xuất. Việc đảm bảo độ tin cậy WLAN và khả năng xử lý nhiễu điện từ trong môi trường nhà máy là vô cùng quan trọng.

2.1. Các mối đe dọa an ninh mạng đối với mạng WLAN công nghiệp

Mạng WLAN trong môi trường công nghiệp dễ bị tấn công từ bên ngoài và bên trong. Các cuộc tấn công phổ biến bao gồm tấn công từ chối dịch vụ (DoS), tấn công xen giữa (Man-in-the-Middle), và xâm nhập trái phép. Việc sử dụng mật khẩu yếu hoặc cấu hình bảo mật sai cũng tạo cơ hội cho kẻ tấn công xâm nhập vào hệ thống. Cần triển khai các biện pháp bảo mật mạnh mẽ như mã hóa WLAN, xác thực đa yếu tố và kiểm soát truy cập nghiêm ngặt để bảo vệ mạng WLAN.

2.2. Vấn đề hiệu suất và độ tin cậy của WLAN trong môi trường công nghiệp

Môi trường công nghiệp thường có nhiều nhiễu điện từ từ các thiết bị như máy hàn, động cơ, và biến tần. Nhiễu này có thể làm giảm hiệu suất và độ tin cậy của mạng WLAN. Ngoài ra, việc di chuyển của các thiết bị và sự thay đổi về cấu trúc nhà máy cũng có thể ảnh hưởng đến phạm vi phủ sóng và chất lượng tín hiệu WLAN. Cần sử dụng các kỹ thuật như điều chỉnh kênh, tăng công suất phát, và sử dụng anten định hướng để tối ưu hóa hiệu suất và độ tin cậy của mạng WLAN.

III. Phương Pháp Giao Thức iWLAN Nâng Cao Cho Tự Động Hóa

Để giải quyết các thách thức trên, giao thức iWLAN (industrial WLAN) được đề xuất. iWLAN là một giao thức WLAN cải tiến, được thiết kế đặc biệt cho môi trường công nghiệp. Giao thức này tập trung vào việc tăng cường hiệu suất WLAN, giảm độ trễ WLAN, và cải thiện an toàn WLAN. iWLAN sử dụng các kỹ thuật như truyền đa người dùng (MU-MIMO), phân chia theo gói (PDMA), và đồng bộ hóa thời gian chính xác (PTP) để đạt được hiệu suất cao và độ tin cậy cao.

3.1. Kỹ thuật MU MIMO và PDMA trong giao thức iWLAN

Kỹ thuật MU-MIMO cho phép một điểm truy cập (AP) truyền dữ liệu đồng thời đến nhiều thiết bị. Điều này giúp tăng đáng kể thông lượng mạng và giảm độ trễ. Kỹ thuật PDMA phân chia gói tin thành các phần nhỏ hơn và truyền chúng đồng thời đến các thiết bị khác nhau. Điều này giúp giảm thiểu va chạm và tăng hiệu quả sử dụng băng thông.Theo nghiên cứu, iWLAN có thể tăng tốc độ lên 100% và 300% so với các phương pháp truyền thống nhờ kỹ thuật MU-MIMO và PDMA.

3.2. Đồng bộ hóa thời gian chính xác PTP cho ứng dụng thời gian thực

Đồng bộ hóa thời gian chính xác (PTP) là yếu tố then chốt cho các ứng dụng thời gian thực trong tự động hóa nhà máy. PTP cho phép các thiết bị trong mạng đồng bộ hóa đồng hồ của chúng với độ chính xác cao, thường là dưới micro giây. Điều này rất quan trọng cho các ứng dụng như điều khiển robot, đồng bộ hóa chuyển động, và thu thập dữ liệu chính xác. Giao thức TSN cũng đóng vai trò quan trọng. Tuy nhiên, độ chính xác của PTP còn bị ảnh hưởng bởi Clock Drifts và độ trễ giữa các đường truyền tải.

IV. Bảo Mật WLAN Giải Pháp Mã Hóa Kiểm Soát Truy Cập Hiện Đại

Bên cạnh hiệu suất, bảo mật WLAN là yếu tố không thể thiếu trong môi trường công nghiệp. iWLAN tích hợp các giải pháp mã hóa WLAN mạnh mẽ như WPA3 và các cơ chế kiểm soát truy cập WLAN tiên tiến như xác thực đa yếu tố và phân quyền dựa trên vai trò. Các biện pháp này giúp ngăn chặn truy cập trái phép và bảo vệ dữ liệu quan trọng khỏi các cuộc tấn công mạng. Việc đánh giá rủi ro WLAN thường xuyên và tuân thủ các tiêu chuẩn tuân thủ tiêu chuẩn WLAN cũng rất quan trọng.

4.1. Các phương pháp mã hóa WLAN an toàn cho hệ thống điều khiển

Các phương pháp mã hóa WLAN như WPA3 sử dụng các thuật toán mã hóa mạnh mẽ để bảo vệ dữ liệu truyền qua mạng không dây. WPA3 cung cấp khả năng chống lại các cuộc tấn công đoán mật khẩu và cung cấp khả năng bảo mật tốt hơn so với các chuẩn mã hóa cũ như WPA2 và WEP. Các phương pháp này giúp bảo vệ sự riêng tư và tính toàn vẹn của dữ liệu.

4.2. Kiểm soát truy cập dựa trên vai trò RBAC trong mạng WLAN công nghiệp

Kiểm soát truy cập dựa trên vai trò (RBAC) cho phép quản trị viên chỉ định quyền truy cập vào mạng WLAN dựa trên vai trò của người dùng. Ví dụ, nhân viên bảo trì chỉ có quyền truy cập vào các thiết bị bảo trì, trong khi kỹ sư điều khiển có quyền truy cập vào các thiết bị điều khiển. Điều này giúp giảm thiểu rủi ro truy cập trái phép và bảo vệ hệ thống khỏi các mối đe dọa bên trong.

V. Ứng Dụng Thực Tế iWLAN Trong Tự Động Hóa Robot Công Nghiệp

iWLAN có nhiều ứng dụng thực tế trong tự động hóa nhà máy. Giao thức này có thể được sử dụng để điều khiển robot công nghiệp, giám sát dây chuyền sản xuất, quản lý kho hàng, và thu thập dữ liệu từ các cảm biến. Khả năng Roaming WLAN cho phép các thiết bị di chuyển tự do trong nhà máy mà không bị gián đoạn kết nối. iWLAN cũng có thể được sử dụng trong các ứng dụng Công nghiệp 4.0 và Internet vạn vật công nghiệp (IIoT), cho phép kết nối và điều khiển các thiết bị từ xa.

5.1. Điều khiển robot công nghiệp sử dụng giao thức iWLAN thời gian thực

iWLAN cung cấp khả năng điều khiển robot công nghiệp với độ trễ thấp và độ tin cậy cao. Điều này cho phép robot thực hiện các tác vụ phức tạp một cách chính xác và an toàn. Khả năng đồng bộ hóa thời gian chính xác của iWLAN cũng rất quan trọng cho việc điều khiển nhiều robot phối hợp với nhau.

5.2. Giám sát và quản lý dây chuyền sản xuất thông qua mạng WLAN

WLAN cho phép giám sát và quản lý dây chuyền sản xuất từ xa. Các cảm biến và thiết bị trên dây chuyền có thể truyền dữ liệu về trung tâm điều khiển thông qua mạng WLAN, cho phép người quản lý theo dõi hiệu suất và phát hiện các vấn đề một cách nhanh chóng. Điều này giúp cải thiện hiệu quả sản xuất và giảm thời gian ngừng hoạt động.

VI. Tương Lai Phát Triển Tối Ưu Giao Thức WLAN An Toàn Cho Nhà Máy

Tương lai của giao thức WLAN nhanh và an toàn cho hệ thống điều khiển tự động hóa nhà máy hứa hẹn nhiều tiềm năng phát triển. Các nghiên cứu tiếp theo có thể tập trung vào việc tối ưu hóa hiệu suất WLAN trong môi trường có mật độ thiết bị cao, cải thiện bảo mật WLAN để chống lại các cuộc tấn công mạng ngày càng tinh vi, và tích hợp WLAN với các công nghệ mới như 5G và AI. Việc phát triển các tiêu chuẩn WLAN chuyên biệt cho môi trường công nghiệp cũng rất quan trọng.

6.1. Tích hợp WLAN với công nghệ 5G và AI cho tự động hóa nhà máy thông minh

Việc tích hợp WLAN với công nghệ 5G và AI có thể mở ra nhiều khả năng mới cho tự động hóa nhà máy thông minh. 5G cung cấp tốc độ cao và độ trễ thấp, cho phép truyền dữ liệu lớn từ các thiết bị và cảm biến. AI có thể được sử dụng để phân tích dữ liệu và đưa ra các quyết định điều khiển tối ưu. Kết hợp hai công nghệ này với WLAN có thể tạo ra một hệ thống tự động hóa mạnh mẽ và linh hoạt.

6.2. Phát triển các tiêu chuẩn WLAN chuyên biệt cho môi trường công nghiệp

Việc phát triển các tiêu chuẩn WLAN chuyên biệt cho môi trường công nghiệp là rất quan trọng để đảm bảo hiệu suất, độ tin cậy và an toàn WLAN trong các ứng dụng tự động hóa. Các tiêu chuẩn này nên tập trung vào các yếu tố như khả năng chịu nhiễu, độ trễ thấp, bảo mật mạnh mẽ, và khả năng quản lý dễ dàng. Các nhà sản xuất và các tổ chức tiêu chuẩn cần hợp tác để phát triển các tiêu chuẩn WLAN phù hợp cho nhu cầu của ngành công nghiệp.

Nội dung chính

Tổng quan nghiên cứu

Trong xu thế phát triển của Công nghiệp 4.0, các hệ thống điều khiển tự động hóa nhà máy (Factory Automation - FA) đòi hỏi tính linh hoạt cao nhằm phục vụ các cánh tay robot công nghiệp (iRBs) và phương tiện tự hành. Việc loại bỏ hệ thống cáp truyền thống giúp giảm tới 40% chi phí lắp đặt, bảo trì và triệt tiêu nguy cơ đứt gãy dây trong môi trường vận hành khắc nghiệt. Tuy nhiên, các giải pháp không dây hiện hành như Bluetooth chỉ hỗ trợ tối đa 8 nút mạng với tốc độ truyền 1 Mbps, trong khi Zigbee bị giới hạn tốc độ từ 20 đến 250 Kbps. Ngay cả chuẩn PROFINET không dây sử dụng cơ chế iPCF truyền thống cũng mất tới 1000 µs cho mỗi trạm phụ, tạo ra chu kỳ quét lên tới 32 ms cho mạng 32 trạm, không thể đáp ứng yêu cầu điều khiển thời gian thực ngặt nghèo (hard real-time).

Vấn đề cốt lõi đặt ra là xây dựng một giao thức truyền thông không dây vừa đảm bảo tính tiền định (deterministic), độ trễ cực thấp, vừa đạt mức độ tin cậy an toàn cao nhất và đồng bộ thời gian chính xác tuyệt đối. Mục tiêu cụ thể của luận văn là nghiên cứu, thiết kế và hiện thực hóa giao thức truyền thông mạng cục bộ không dây công nghiệp (iWLAN) cùng giao thức đồng bộ thời gian chính xác (PTP) trên nền tảng phần cứng chuyên dụng. Nghiên cứu xác lập các chỉ tiêu kỹ thuật vượt trội: rút ngắn chu kỳ điều khiển xuống dưới 100 µs cho mỗi trạm phụ (tổng chu kỳ đạt 3.2 ms cho 32 trạm phụ trên băng thông 80 MHz), đạt cấp độ an toàn SIL 3 với xác suất lỗi hệ thống dưới $10^{-3}$ sau 1 năm hoạt động liên tục (hoặc dưới $10^{-7}$ sau 1 giờ), và duy trì độ sai số đồng bộ thời gian dưới 1 µs tương đương chuẩn PROFINET có dây (31.25 µs/trạm).

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết điều khiển truy nhập môi trường (MAC Layer Protocols) và kỹ thuật truyền dẫn vô tuyến băng rộng chuẩn IEEE 802.11. Để khắc phục nhược điểm phi tiền định của cơ chế phân tán DCF (Distributed Coordination Function) và hiệu suất thấp của cơ chế điều phối điểm đơn người dùng iPCF (industrial Point Coordination Function), tác giả phát triển mô hình đa truy nhập phân chia theo gói đường xuống (MU-PDMA DL) kết hợp đa truy nhập phân chia theo tần số đường lên (UL FDMA).

Bên cạnh đó, lý thuyết đồng bộ hóa xung nhịp mạng công nghiệp dựa trên chuẩn IEEE 1588 PTP (Precision Time Protocol) được ứng dụng chuyên sâu. Khung lý thuyết tập trung giải quyết mô hình toán học về độ trôi tần số của bộ dao động thạch anh (crystal oscillator drift factor) và hiện tượng trễ bất đối xứng giữa đường truyền xuống (Downlink - DL) và đường truyền lên (Uplink - UL). Các khái niệm then chốt xuyên suốt bao gồm:

• Tính tiền định trong truyền thông: Khả năng đảm bảo dữ liệu điều khiển được chuyển giao trong một khoảng thời gian cố định và có giới hạn độ trôi (bounded jitter).
• Chu kỳ điều khiển (Control Duration - $T_{cd}$): Khoảng thời gian ấn định để trạm chủ (Master) hoàn thành giao tiếp dữ liệu 2 chiều không lỗi với toàn bộ các trạm phụ (Slaves).
• Cấp toàn vẹn an toàn SIL 3 (Safety Integrity Level 3): Tiêu chuẩn quốc tế xác định xác suất xảy ra lỗi nguy hiểm của hệ thống truyền thông điều khiển dưới $10^{-3}$ trong vòng 1 năm.
• Ghép gói đa người dùng (MU-PDMA): Kỹ thuật tích hợp nhiều gói dữ liệu dịch vụ MAC (MSDU) kích thước 32 octets vào một khung giao thức MAC (MPDU) duy nhất trên kênh truyền 80 MHz.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô hình hóa toán học kết hợp mô phỏng số thông qua chuỗi chuyển trạng thái Markov (Markov transition chain) để phân tích xác suất lỗi gói (PER) và xác suất lỗi hệ thống (SER). Cỡ mẫu nghiên cứu chuẩn hóa bao gồm 1 trạm Master điều khiển đồng thời 32 trạm Slave với tải trọng gói tin điều khiển thực tế là 32 octets.

Phương pháp chọn mẫu dựa trên mô hình kênh truyền thực tế của môi trường công nghiệp chịu tác động tổng hợp của suy hao đường truyền (Path loss), hiệu ứng bóng râm (Shadowing) và pha-đinh đa đường (Multipath Rayleigh fading). Lý do lựa chọn mô hình phân tích chuỗi Markov kết hợp mô phỏng Bit-based PHY là nhằm phản ánh chính xác tác động của tỷ số tín hiệu trên nhiễu (SNR) từ 5 dB đến 25 dB tới khả năng tái truyền thông (Re-communication).

Toàn bộ kiến trúc giao thức MAC và khối đồng bộ PTP được thiết kế dưới dạng máy trạng thái hữu hạn (Finite State Machine - FSM) và hiện thực hóa trên phần cứng FPGA. Timeline nghiên cứu kéo dài 12 tháng, bao gồm 4 tháng xây dựng mô hình lý thuyết toán học, 4 tháng mô phỏng thuật toán trên môi trường máy tính và 4 tháng kiểm tra xác thực vi mạch phần cứng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và kiểm thử thực nghiệm đã mang lại 4 phát hiện kỹ thuật mang tính đột phá:

• Tăng trưởng thông lượng vượt bậc: Giao thức iWLAN đề xuất kết hợp kỹ thuật MU-PDMA giúp tăng 100% tốc độ truyền dẫn so với giao thức iPCF truyền thống và tăng 300% thông lượng so với kỹ thuật không gian MU-MIMO SDMA.
• Triệt tiêu hoàn toàn phụ phí đo kênh: Kỹ thuật MU-PDMA loại bỏ hoàn toàn quy trình đo kênh (sounding procedure) vốn làm tiêu tốn tới 236 µs phụ phí thời gian trong kỹ thuật SDMA (bao gồm 193 µs cho phản hồi Beamforming nén và 43 µs cho bản tin thăm dò báo cáo).
• Đáp ứng hoàn hảo thời gian thực: Thời gian kiểm soát trung bình trên mỗi trạm phụ đạt mức dưới 100 µs. Tổng thời gian hoàn thành chu trình trao đổi dữ liệu cho toàn bộ 32 trạm phụ chỉ mất 3.2 ms, nhanh gấp 10 lần so với mức 32 ms của chuẩn PROFINET không dây.
• Tối ưu hóa độ chính xác đồng bộ: Giao thức PTP cải tiến giúp triệt tiêu thành công hệ số sai lệch tần số thạch anh mà không cần phát sinh thêm bất kỳ bản tin trao đổi nào, nâng cao độ chính xác đồng bộ thêm 100 ns so với giao thức PTP tiêu chuẩn và duy trì sai số ở mức dưới 1 µs.

Thảo luận kết quả

Sự vượt trội của giao thức iWLAN xuất phát từ cơ chế vận hành 3 giai đoạn chặt chẽ: Giai đoạn 1 phát khung đồng bộ SYNC trên băng thông 80 MHz; Giai đoạn 2 truyền dữ liệu đường xuống MU-PDMA cho 4 người dùng đồng thời và nhận phản hồi đường lên tức thời qua 4 kênh 20 MHz FDMA; Giai đoạn 3 thực hiện tái truyền thông có kiểm soát cho các trạm gặp lỗi.

Dữ liệu mô phỏng khi được trực quan hóa qua biểu đồ phân bố sai số đồng bộ (Histogram of Offset Error) cho thấy độ lệch thời gian của PTP cải tiến hội tụ cực kỳ tập trung xung quanh mốc 0 ns với dải dao động hẹp hơn hẳn so với PTP truyền thống. Đồng thời, bảng số liệu phân tích tỷ lệ lỗi hệ thống theo mức SNR chứng minh rằng tại ngưỡng SNR = 17 dB, hệ thống duy trì xác suất lỗi sau 1 năm ở mức $P_{error} < 10^{-3}$, hoàn toàn thỏa mãn cấp an toàn SIL 3. Kiến trúc đóng dấu thời gian (timestamping) trực tiếp tại tầng vật lý phần cứng MAC đã loại bỏ triệt để các độ trễ bất định do hàng đợi phần mềm và xử lý ngắt hệ điều hành.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đưa ra 4 khuyến nghị và giải pháp kỹ thuật cụ thể nhằm ứng dụng công nghệ vào thực tiễn sản xuất:

• Tích hợp chip MAC iWLAN chuyên dụng lên các bộ điều khiển tự động: Đội ngũ kỹ sư R&D phần cứng cần tiến hành nhúng cấu trúc FSM của Master và Slave lên các dòng chip FPGA hoặc ASIC chuyên dụng. Mục tiêu đạt độ trễ xử lý phần cứng dưới 5 µs và đảm bảo chu kỳ điều khiển 3.2 ms cho 32 thiết bị. Lộ trình triển khai dự kiến kéo dài 6 tháng.
• Ứng dụng giao thức PTP cải tiến loại bỏ độ trôi thạch anh: Kỹ sư mạng công nghiệp cần cài đặt thuật toán tính toán độ lệch xung nhịp mới vào tầng MAC của các trạm điều khiển robot. Mục tiêu duy trì sai số đồng bộ toàn mạng dưới 200 ns mà không làm tăng lưu lượng bản tin phụ. Thời gian cấu hình và đo kiểm trong 3 tháng.
• Quy hoạch dải tần vô tuyến 80 MHz và 20 MHz chống nhiễu: Bộ phận quản trị hạ tầng nhà máy cần thiết lập phân bổ dải tần 80 MHz cho đường xuống và chia tách 4 kênh con 20 MHz cho đường lên FDMA nhằm tránh xung đột với mạng Wi-Fi văn phòng. Mục tiêu duy trì tỷ số SNR tối thiểu 17 dB tại mọi vị trí hoạt động của robot. Thời gian thực hiện trong 2 tháng.
• Chuẩn hóa quy trình kiểm định an toàn theo chuẩn SIL 3: Ban quản lý chất lượng và an toàn công nghiệp cần áp dụng quy chuẩn đánh giá chuỗi Markov để kiểm tra tỷ lệ lỗi hệ thống SER định kỳ. Mục tiêu đảm bảo xác suất lỗi dừng chuyền dưới $10^{-7}$ sau mỗi 1 giờ vận hành liên tục. Lộ trình kiểm chuẩn định kỳ 9 tháng một lần.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị thực tiễn và học thuật sâu sắc cho 4 nhóm đối tượng trọng tâm:

• Kỹ sư thiết kế phần cứng và hệ thống nhúng (Embedded Hardware Engineers): Tiếp cận bản thiết kế chi tiết kiến trúc phần cứng MAC và bộ đóng dấu thời gian PTP dạng máy trạng thái hữu hạn (FSM) trên nền tảng FPGA, phục vụ trực tiếp công tác phát triển vi mạch điều khiển không dây.
• Chuyên gia tích hợp hệ thống tự động hóa (Automation System Integrators): Nắm bắt phương pháp thay thế hệ thống cáp mạng PROFINET truyền thống bằng mạng iWLAN tốc độ cao cho dây chuyền sản xuất có nhiều cánh tay robot công nghiệp di động với chu kỳ 100 µs/trạm.
• Nhà nghiên cứu và học viên cao học chuyên ngành Điện tử - Viễn thông: Sử dụng toàn bộ mô hình toán học chuỗi Markov, công thức phân tích xác suất tái truyền và kỹ thuật ghép gói MU-PDMA làm tài liệu tham khảo chất lượng cao cho các đề tài phát triển giao thức MAC thế hệ mới.
• Giám đốc công nghệ (CTO) và Quản lý vận hành nhà máy thông minh: Có cơ sở dữ liệu khoa học chính xác để xây dựng lộ trình chuyển đổi số hạ tầng truyền thông không dây, giúp cắt giảm 30% chi phí vận hành và nâng cao chỉ số an toàn toàn diện cho doanh nghiệp.

Câu hỏi thường gặp

Chuẩn Wi-Fi thương mại thông thường có thể dùng trực tiếp cho điều khiển cánh tay robot không?

Không thể sử dụng trực tiếp chuẩn thương mại. Cơ chế ngẫu nhiên CSMA/CA trong chuẩn IEEE 802.11 thông thường gây ra hiện tượng trễ không thể dự đoán khi xảy ra va chạm gói tin. Robot công nghiệp đòi hỏi chu kỳ điều khiển xác định chính xác dưới 100 µs, điều mà chỉ có cơ chế điều phối tiền định như iWLAN mới có thể đảm bảo được.

Kỹ thuật MU-PDMA khác biệt như thế nào so với kỹ thuật MU-MIMO SDMA?

Kỹ thuật MU-MIMO SDMA tiêu tốn khoảng 236 µs cho quá trình đo kênh trước khi phát dữ liệu, rất lãng phí đối với gói tin điều khiển ngắn 32 octets. Kỹ thuật MU-PDMA gom dữ liệu của 4 người dùng vào chung 1 khung MPDU trên kênh 80 MHz, loại bỏ hoàn toàn thời gian đo kênh và tăng 300% thông lượng.

Giao thức PTP cải tiến nâng cao độ chính xác đồng bộ bằng cách nào?

Giao thức PTP cải tiến sử dụng thuật toán bù trừ độ trôi tần số của tinh thể thạch anh giữa Master và Slave dựa trên các mốc thời gian có sẵn, không phát sinh thêm bản tin truyền thông. Kết hợp cơ chế đóng dấu thời gian tại phần cứng MAC, độ chính xác được cải thiện thêm 100 ns, đạt ngưỡng dưới 1 µs.

Làm thế nào để hệ thống iWLAN đạt được cấp độ an toàn SIL 3 trong môi trường nhiễu?

Hệ thống tích hợp giai đoạn tái truyền thông có kiểm soát ngay trong chu kỳ điều khiển cho các trạm phụ bị lỗi gói. Mô hình tính toán Markov chứng minh tại mức SNR = 17 dB, xác suất lỗi hệ thống sau 1 năm hoạt động nhỏ hơn $10^{-3}$, hoàn toàn thỏa mãn yêu cầu khắt khe của chứng chỉ SIL 3.

Khả năng tương thích giữa iWLAN và các thiết bị Wi-Fi văn phòng trong cùng nhà xưởng ra sao?

Định dạng khung truyền MU-PDMA được thiết kế tuân thủ hoàn toàn cấu trúc tiêu chuẩn IEEE 802.11 bao gồm tiền tố PHY, tiêu đề MAC và kiểm tra mã dư thừa CRC. Nhờ đó, hệ thống iWLAN có khả năng cùng tồn tại và hoạt động ổn định song song với các thiết bị mạng văn phòng mà không gây xung đột tín hiệu.

Kết luận

• Đề xuất thành công giao thức truyền thông không dây iWLAN tiền định đa người dùng (MU-PDMA đường xuống và FDMA đường lên) cho môi trường tự động hóa nhà máy.
• Rút ngắn chu kỳ điều khiển xuống dưới 100 µs cho mỗi trạm phụ, hoàn thành toàn bộ chu trình 32 trạm trong 3.2 ms trên băng thông 80 MHz.
• Tăng 100% thông lượng so với giao thức iPCF và tăng 300% thông lượng so với kỹ thuật MU-MIMO SDMA khi truyền tải gói tin điều khiển 32 octets.
• Nâng cấp giao thức PTP với kiến trúc đóng dấu thời gian phần cứng trên FPGA, cải thiện độ chính xác thêm 100 ns và đạt sai số dưới 1 µs.
• Đáp ứng trọn vẹn tiêu chuẩn an toàn công nghiệp cấp SIL 3 với xác suất lỗi hệ thống duy trì dưới $10^{-3}$ sau 1 năm vận hành tại ngưỡng SNR = 17 dB.

Đóng góp lớn nhất của luận văn là đã cung cấp một giải pháp toàn diện từ lý thuyết giao thức mạng, thuật toán đồng bộ thời gian đến kiến trúc phần cứng vi mạch khả thi cao. Kế hoạch tiếp theo trong vòng 12 tháng tới là mở rộng thử nghiệm thực địa trên hệ thống 64 trạm phụ đa băng tần. Hãy khai thác ngay toàn văn công trình nghiên cứu để làm chủ công nghệ truyền thông không dây công nghiệp tiên tiến nhất hiện nay!

Trích đoạn nội dung tài liệu

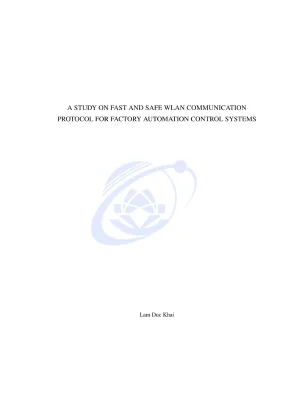

A STUDY ON FAST AND SAFE WLAN COMMUNICATION PROTOCOL FOR FACTORY AUTOMATION CONTROL SYSTEMS Lam Duc Khai Contents 1 Introduction 1. ee 1⁄2 Research Objectives. Thesis Hierarchy Industrial Wireless Communication Overview 2.2 Wireless industrial networks for factory automation controls .2 Industrial Wireless Communication Technologles.3 Time Synchronization Protocols .1 NTP Synchronization Protocol.2 GPS Synchronization Protocol. PTP Synchronization Protocol.4 Summary 3 iWLAN Communication Protocol 35 3.2 Proposed iWLAN Protocol .1 | Proposed Transmission Protocol.2 Proposed MU PDMA DL Transmission Technique.

Performance Comparisons Under Non-Error Based Transmissions. 43 Control Duration Analysis Under Error Transmissions Based. 47 Control Duration Evaluation Under Error Transmissions Based .1 Control Duration AnalysisResults. Control Duration Simulation Results.

ee 58 iWLAN MAC Hardware Design 62 4. WLAN MAC Hardware Design 62 4.3 Proposed iWLAN MAC Hardware Design for Master.4 Proposed iWLAN MAC Hardware Design for Slave.5 Hardware Simulation Results. ee ees 72 PTP Time Synchronization Protocol for iWLAN System 74 5.2 Proposed PTP Protocol. Proposed Low Overhead PTP Message Exchanges .4 Time Synchronization Accuracy Evaluations.

ee 86 PTP Hardware Design for iWLAN System 89 6. ee 89 62 Master PTP Hardware Design .3 Slave PTP Hardware Design .4 Hardware Simulation Results. Ặ Q Q HQ ee 7 Conclusion and Future Work 7A Conclusion 2. 0 eeeee Bibliography iv List of Tables 11 Research objectives.

ee 12 21 Performance comparisons between BT, Zigbee and iPCF technologies .2 Time synchronization offset error comparisons.1 System configuration parameters.3 Performance comparisons under non-error transmissions based .4 Additional parameters for the performance evaluation under error transmis- sions based”. NF gma VOM.1 FPGA utilization of MAC hardware system .1 Transmission Overheads Comparison .1 Message_Type values. 2 ee 92 List of Figures 11 Industrial communication system. 10 21 Industrial wireless sensor network 16 2.2 Industrial wireless system for factory automation controls.

17 243 Wireless channel characteristics [6] .4 Bluetooth transmission protocol with SCO and ACL .5 Zigbee transmission protocol with superffame.11 PCF transmission protocol.7 PROFINET - iPCF protocol.8 Clock synchronization for industrial wireless system .9 NTP synchronization protocol 29 2.10 GPS synchronization protocol 31 211 PTP synchronization protocol 32 3.1 FA wireless communication system model.2 Proposed FAiWLAN Protocol.3 Transmission sequence operations of proposed FA iWLAN protocol .4 MU-MIMO SDMA DL technique .5 Sounding procedure in MU-MIMO SDMA DL technique .6 Proposed MU-PDMA DL technique.7 Proposed MU-PDMA DL frame format .8 DL and UL frame formats of Conv.9 DL and UL frame formats of Conv.10 DL and UL frame formats of Prop.11 Communication chain with transition probabilities of (WLAN system 49 3.12 Packet Error Rate (PER) simulation results for UL and DL of the proposed 3.13 Numerical results of control duration per SL for the proposed system at the probability threshold = 1, working duration = 1 year and different SNR values 2ee 3.14 Numerical results of control duration per SL for the proposed system at SNR = 17 dB, working duration = 1 year and different probability threshold 3.15 Numerical results of control duration per SL for the proposed system at SNR = 17 dB, working duration = 1 hour and different probability thresh- oldvalues 2.17 Control duration per SL comparison between Bit-based and Abstracted- based PHY modelsatNÑ=32.18 Control duration per SL simulation results at SNR=17.19 Control duration per SL simulation resultsatN=32.20 System Error Rate (SER) atN=32 .21 The probability of retransmission number (M) of the proposed system at different SNR values 2.1 WLAN MAC Hardware Design Architecture. iWLAN MAC Hardware Design ArchitectureofMS .4 DL-MPDU dataformat.5 SYNC-MPDU dataformat.6 UL-MPDU dataaformat.7 State machine for PM modules of MS 4.8 iWLAN MAC Hardware Design ArchitectureofSL.9 State machine for PM modulesofSL.10 MS-SL communication system for MAC hardware design verification .11 Transmission protocol simulation results of the MAC hardware implemen- tation between MS andSLI.12 Transmission protocol simulation results of the MAC hardware implemen- tation between MS and SL1-8, in case no transmission error .13 Transmission protocol simulation results of the MAC hardware implemen- tation between MS and SL 1-8, in case UL transmission error of SLL.1 Conventional PTP frame exchanges .2 Improve PTP frame exchanges. iWLAN communication with adapted PTP message exchanges .4 PTP message exchanges oniWLAN protocol.5 iWLAN transmission with aggregated PTP frame formats.6 iWLAN hardware system with adapted PTP protocol .7 Offset Error of the conventional PTP protocol.8 Offset Error of the proposed PTP approach.9 Histogram of Offset Error of the conventional PTP protocol.10 Histogram of Offset Error of the proposed PTP approach .1 MAC and PTP ArchitectureofMS.2 PTP Hardware DesignofMS. Sync+Delay Response message format .4 Follow_Up message format 92 6.5 Delay Request message Íormat.ẶẶẶẶ Ốc 93 67 MAC and PTP ArchitectureofSTA .8 PTP Hardware DesignofSL .10 MS-SL communication system for PTP hardware design verification.11 Synchronization protocol simulation results of the PTP hardware imple- mentation between MS and SL 1, in case no transmission error .12 Synchronization protocol simulation results of the PTP hardware imple- mentation between MS and SL 1, in case UL transmission error of SL1.

100 viii List of Abbreviations AC Access Categories ACL Asynchronous Connectionless AIFS Arbitration Interframe Space AP Access Point BER Bit Error Rate BFRP Beamforming Report Poll BPSK Binary Phase Shift Keying BT Bluetooth CAP Contention Access Period CB Compressed Beamforming CBC-MAC Cipher Block Chaining Message Authentication Code cc CRC Check CCA Clear Channel Access CFP Contention Free Period CG CRC Generation CP-Poll Contention Free Poll cP Contention Period CRC Cyclic Redundancy Check CSIT Channel State Information at Transmitter CSMA/CA Carrier Sense Multiple Access with Collision Avoidance CTI Crosstalk Interference CW Contention Window DCCS Distributed Computer Control System DCF Distributed Coordination Function DIFS DCF Interframe Space DL Downlink DSSS Direct-Sequence Spread Spectrum EDCA Enhanced Distributed Channel Access FA Factory Automation FDMA Frequency Division Multiple Access FH Frequency-Hopping FHSS Frequency-Hopping Spread Spectrum. FSM Finite State Machine G-FSK Gaussian Frequency Shift Keying GPS Global Positioning System GTS Guaranteed Time Slot HC Header Check HCCA HCF Controlled Channel Access HCF Hybrid Coordination Function HG Header Generation LAN Local Area Network MAC Media Access Control MIMO Multiple Inputs and Multiple Outputs MPDU MAC Protocol Data Unit MS Master MSDU MAC Service Data Units MU Multi-User NDP Null Data Packet NDPA Null Data Packet Announcement NTP Network Time Protocol OFDM Orthogonal Frequency Division Multiplexing OQPSK Offset Quadrature Phase Shift Keying PC Personal Computer PCF Point Coordination Function PDMA Packet Division Multiple Access PHY Physical Layer PIFS PCF Interframe Space PIN Personal Identification Number PLC Programmable Logic Controller 2 PLCP Legacy Physical Layer Convergence Protocol PPDU PLCP Protocol Data Unit PR PLCP Reception PT PLCP Transmission PTP Precision Time Protocol QAM Quadrature Amplitude Modulation QPSK Quadrature Phase Shift Keying QoS Quality of Service RC4 Rivest Cipher 4 Rx Reception SCO Synchronous connection oriented SDMA Space Division Multiple Access SER System Error Rate SFH Sub-Frame Header SFT Super Frame Structure SIFS Short Interframe Space SIL Safety Integrity Level SL Slave SNR Signal-to-Noise Ratio SYNC Synchronization TDD Time Division Duplex TDMA Time Division Multiple Access TXOP Transmit Opportunities Tx Transmission UL Uplink WEP Wired Equivalent Privacy WLAN Wireless Local Area Network WPA Wi-Fi Protected Access WSN Wireless Sensor Network iPCF industrial PCF iRB industrial Robot iWLAN industrial WLAN List of Symbols a Clock drift factor Dụ›s Communication path delay from the MS to SL Dsom Communication path delay from the SL to MS cMS CLK Frequency of the MS clock SL CLK Frequency of the SL clock Sosfeet Frequency difference between SL and MS clocks k Number of control duration within the working duration Number of retransmissions Current number of retransmission Number of SLs in the communication system Number of errors occurring during the m'" retransmission Number of SLs, which need to communicate with MS Number of errors occurring when MS communicates with n, SLs Number of SLs to which MS transmits the DL frames Number of SLs which transmits the UL frames to MS Number of SLs which fail to receive the DL frames Number of SLs which successfully receive the DL frames Number of SLs which fail to transmit the UL frames to MS k-combination from a set of n elements Timing difference between SL and MS clocks Packet error rate of UL transmission Packet error rate of DL transmission Probability that the system errors occur after Ta Probability that no system errors occur after 7,„ Probability that the system errors occur after Tyg Probability that no system errors occur after 7;„„ PI year Probability that the system errors occur after | year py Probability that the system errors occur after M recommunications pi Expected threshold of probability of the system errors Nal Mie Probability that z„„ errors occur when n,, SLs transmit the UL frames to MS P, Hung Probability that n, errors occur when MS communicates with n, SLs pm ” Probability that the errors occur after m re-communications Twa Working duration Tea Control duration Tyne SYNC frame transmission duration cam Communication duration Trecom Re-communication duration Tsigs SIFS duration Ta DL frame transmission duration Tut UL frame transmission duration T sounding Sounding duration Tsr Control duration per SL Theaders PHY and MAC headers transmission overhead Theacon Beacon transmission duration Tefend CF-End tranmsission duration Tpigs PIFS duration Duration of the total m re-communications Tm recom Tạ Control duration after m re-communications 1s Stamped time at MS after transmitting the Sync frame 8L Timing at SL when MS stamps íŠ th Stamped time at SL after receiving the Sync frame MS fod Stamped time at MS after transmitting the Follow_Up frame SL ft đ Stamped time at SL after receiving the Follow-Up frame LÊN Stamped time at SL after transmitting the Delay_Request frame MS 1 Stamped time at SL after receiving the Delay_Request frame u Number of SLs on the DL frame Summary In recent years, wireless technology has emerged as a promising alternative for industrial communications because it can provide the flexibility needed for mobile robot settings. Because of the recognizable advantages of the mobilities, reducing cabling, installation, maintenance and reconfiguration costs and the danger of breaking cables in the harsh envi- ronments, wireless communications have been promoted for industrial and factory automa- tion (FA). For the communication protocol, there are several communication techniques employed in industrial wireless sensor network, such as Bluetooth, Zigbee.

Recently, the IEEE 802.11 wireless local area network (WLAN) technique has also been attracted by the industrial communication applications. However, due to the non-deterministic, i. non-scheduled, and low speed of these techniques, they are not applicable for the industrial communication in FA control systems. For the time synchronization protocol of the industrial wireless communication in FA control systems, the accuracy of time synchronization protocol is extremely critical to guar- antee that the clocks of all stations in the wireless communication network are identical to preserve the proper function of the communication protocol.

If the clocks of these sta- tions are not synchronized, the transmission errors may occur, then the operations of whole control system could be unreliable. From the current synchronization techniques, such as Network Time Protocol (NTP), Precision Time Protocol (PTP) and Global Positioning System (GPS), we have found that the PTP technique can provide adequate accuracy with low cost and non - line of sight requirement for the industrial wireless communication in FA control systems. However, the accuracy of the conventional PTP technique still suffers from two effects, that are the clock drifts of crystal oscillators and the asymmetric delays between downlink (DL) and uplink (UL) paths. Therefore, the accuracy of PTP can be improved if these effects are considered.

In addition, the conventional PTP synchroniza- tion with four message exchanges makes it not applicable for the fast industrial WLAN (WLAN) communication system. From the demands of fast, safe and reliable wireless communications for industrial FA control systems, in this thesis we have attempted to present our proposed iWLAN commu- nication system to meet those demands. The thesis includes two main topics. In the first topic, in order to enhance the throughput of the conventional communication protocols meanwhile the deterministic communications are still guaranteed, we propose a novel iWLAN media access control (MAC) communication protocol for FA control sys- tem.
