Điều Khiển Vectơ Từ Thông Rôto Động Cơ Không Đồng Bộ

Điều khiển vectơ từ thông rôto, hay còn gọi là Field Oriented Control (FOC) cho động cơ không đồng bộ… 88 trang · Trường Đại Học Nông Nghiệp Hà Nội · 2012.

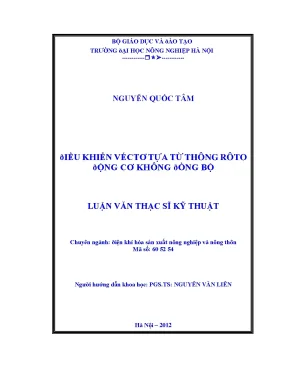

• Tác giả: Nguyễn Quốc Tâm
• Người hướng dẫn: PGS.TS: Nguyễn Văn Liễn
• Trường học: Trường Đại Học Nông Nghiệp Hà Nội
• Chuyên ngành: Điện Khí Hóa Sản Xuất Nông Nghiệp Và Nông Thôn
• Đề tài: Điều Khiển Vectơ Từ Thông Rôto Động Cơ Không Đồng Bộ
• Loại tài liệu: Luận Văn Thạc Sĩ Kỹ Thuật
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC VIẾT TẮT
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC HÌNH VẼ
• 1. CHƯƠNG 1: XÂY DỰNG MÔ HÌNH ĐỘNG CƠ KHÔNG ĐỒNG BỘ TRONG TỌA ĐỘ KHÔNG GIAN KHÁC NHAU
• 1.1. Mô tả chung về động cơ không đồng bộ (ĐK)
• 1.2. Mô hình ba pha của động cơ không đồng bộ
• 1.3. Đại lượng véc tơ không gian
• 1.4. Mô hình động cơ không đồng bộ trong các hệ tọa độ trực giao
• 1.4.1. Mô hình trong hệ tọa độ gắn với stato (α, β, 0)
• 1.4.2. Mô hình trong hệ tọa độ quay đồng bộ (d, q, 0)
• 1.4.3. Mô hình trong hệ tọa độ gắn với rôto (D, Q, 0)
• 1.5. Điều khiển véc tơ tựa từ thông rôto ĐK, nghịch lưu nguồn áp (FOC)
• 1.5.1. Nguyên lý điều khiển
• 1.5.2. Mô hình tính toán ước lượng các đại lượng phản hồi
• 1.5.3. Hiệu chỉnh tốc độ trượt
• 2. CHƯƠNG 2: THIẾT LẬP HỆ ĐIỀU KHIỂN VÉCTƠ TỰA TỪ THÔNG RÔTO ĐỘNG CƠ KHÔNG ĐỒNG BỘ
• 2.1. Thiết kế điều khiển dòng điện trong hệ thống điều khiển véc tơ tựa từ thông rôto của động cơ không đồng bộ
• 2.1.1. Mô hình gần đúng của động cơ không đồng bộ trong hệ tọa độ d, q tựa từ thông rôto
• 2.1.2. Tổng hợp bộ điều khiển dòng điện tách kênh trực tiếp
• 2.1.3. Tổng hợp hai bộ điều khiển dòng điện riêng rẽ có bù tách kênh
• 2.2. Thiết kế điều khiển từ thông
• 2.3. Điều khiển trực tiếp từ thông stator và mô men điện từ (DTC)
• 2.3.1. Nguyên lý điều khiển
• 2.3.2. Kỹ thuật điều khiển
• 2.3.3. Mô hình tính toán các đại lượng phản hồi
• 3. CHƯƠNG 3: THIẾT KẾ MẠCH VÒNG ĐIỀU KHIỂN VÉCTƠ TỰA TỪ THÔNG RÔTO ĐỘNG CƠ KHÔNG ĐỒNG BỘ
• 3.1. Điều khiển tựa từ thông rôtor
• 3.1.1. Tinh thần của phương pháp
• 3.1.2. Cấu trúc tổng thể của phương pháp FOC
• 3.2. Tổng hợp các bộ điều chỉnh
• 3.2.1. Mô hình gần đúng trong hệ tọa độ dq
• 3.2.2. Bộ điều chỉnh dòng điện
• 3.2.3. Bộ điều chỉnh từ thông
• 3.2.4. Bộ điều chỉnh tốc độ
• 4. CHƯƠNG 4: MÔ PHỎNG VÀ PHÂN TÍCH ĐÁNH GIÁ HỆ THỐNG
• 4.1. Các chỉ tiêu chất lượng của hệ truyền động điện
• 4.2. Nâng cao chất lượng điều chỉnh truyền động điện nối cấp 2 mạch vòng
• 4.2.1. Mạch vòng điều chỉnh dòng điện
• 4.2.2. Bộ điều chỉnh từ thông
• 4.2.3. Mạch vòng điều chỉnh tốc độ
• 4.3. Mô hình mô phỏng tổng quát
• 4.4. Kết quả mô phỏng
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Điều Khiển Vectơ Từ Thông Rôto FOC

Điều khiển vectơ từ thông rôto, hay còn gọi là Field Oriented Control (FOC) cho động cơ không đồng bộ, là một phương pháp điều khiển cao cấp. Mục tiêu chính là điều khiển độc lập mô men động cơ và từ thông, tương tự như điều khiển động cơ một chiều kích từ độc lập. Phương pháp này giúp động cơ đạt được hiệu suất cao, đáp ứng nhanh và điều khiển chính xác. Nó đòi hỏi một mô hình toán học chính xác của động cơ và thuật toán điều khiển phức tạp. FOC ngày càng được ứng dụng rộng rãi trong các hệ thống truyền động điện hiện đại.

1.1. Nguyên lý cơ bản của Field Oriented Control FOC

Nguyên lý cốt lõi của FOC là biến đổi dòng điện stator thành hai thành phần vuông góc nhau: một thành phần tạo ra từ thông rôto và một thành phần tạo ra mô men động cơ. Bằng cách điều khiển riêng biệt hai thành phần này, ta có thể điều khiển tốc độ và mô men của động cơ một cách độc lập và chính xác. Quá trình này thường bao gồm các phép biến đổi Park Transformation và Inverse Park Transformation, cùng với các bộ điều khiển PID để đảm bảo tính ổn định và đáp ứng nhanh của hệ thống.

1.2. Ưu điểm và hạn chế của FOC động cơ không đồng bộ

FOC mang lại nhiều ưu điểm so với các phương pháp điều khiển truyền thống, bao gồm khả năng điều khiển tốc độ và mô men chính xác, đáp ứng nhanh, hiệu suất động cơ cao và hoạt động ổn định trong dải tốc độ rộng. Tuy nhiên, nó cũng có một số hạn chế như đòi hỏi mô hình toán học chính xác của động cơ, thuật toán điều khiển phức tạp và yêu cầu bộ xử lý mạnh mẽ để thực hiện các phép tính toán phức tạp trong thời gian thực. Ngoài ra, FOC có thể nhạy cảm với các tham số động cơ thay đổi theo thời gian.

II. Thách Thức và Giải Pháp Trong Điều Khiển Hướng Từ Trường Rôto

Một trong những thách thức lớn nhất trong điều khiển hướng từ trường rôto là xác định chính xác vị trí và cường độ từ thông rôto. Việc này thường đòi hỏi sử dụng các cảm biến tốc độ động cơ và encoder động cơ để đo trực tiếp, làm tăng chi phí và độ phức tạp của hệ thống. Một giải pháp phổ biến là sử dụng các phương pháp ước lượng tốc độ động cơ và từ thông rôto không cần cảm biến (Sensorless FOC). Tuy nhiên, các phương pháp này có thể kém chính xác hơn và nhạy cảm với nhiễu.

2.1. Vấn đề độ chính xác của ước lượng tốc độ động cơ

Độ chính xác của ước lượng tốc độ động cơ là yếu tố then chốt ảnh hưởng đến hiệu suất của hệ thống FOC không cảm biến. Các phương pháp ước lượng thường dựa vào mô hình toán học của động cơ và các tín hiệu đo được từ stator. Sai số trong mô hình toán học hoặc nhiễu trong các tín hiệu đo có thể dẫn đến sai số trong ước lượng tốc độ, ảnh hưởng đến khả năng điều khiển chính xác của hệ thống. Cần có các thuật toán lọc và bù sai số hiệu quả để cải thiện độ chính xác của ước lượng.

2.2. Giải pháp Các thuật toán lọc và bù sai số cho FOC

Để giảm thiểu ảnh hưởng của sai số trong ước lượng và nhiễu, các thuật toán lọc và bù sai số thường được sử dụng trong hệ thống FOC. Các bộ lọc Kalman, bộ lọc Luenberger và các phương pháp bù sai số dựa trên mô hình toán học được áp dụng để cải thiện độ chính xác của ước lượng tốc độ động cơ và từ thông rôto. Việc lựa chọn và tối ưu hóa các thuật toán này là rất quan trọng để đảm bảo hiệu suất cao và độ ổn định của hệ thống.

III. Thuật Toán Điều Khiển Vectơ Nâng Cao Hiệu Suất Động Cơ

Hiệu suất của hệ thống điều khiển vectơ từ thông rôto (FOC) phụ thuộc rất lớn vào thuật toán điều khiển được sử dụng. Các thuật toán điều khiển tiên tiến như điều khiển PID cải tiến, điều khiển dòng điện động cơ thích nghi và tối ưu hóa điều khiển vectơ có thể giúp cải thiện đáng kể khả năng đáp ứng, độ chính xác và tính ổn định của hệ thống. Việc lựa chọn và tinh chỉnh các tham số của bộ điều khiển là một quá trình quan trọng để đạt được hiệu suất tối ưu.

3.1. Điều khiển PID cải tiến cho đáp ứng nhanh và chính xác

Điều khiển PID là một phương pháp điều khiển cổ điển nhưng vẫn rất hiệu quả trong hệ thống FOC. Tuy nhiên, để đạt được đáp ứng nhanh và chính xác, cần có các kỹ thuật cải tiến như tuning PID controller for FOC tự động, bù trễ và chống bão hòa. Các phương pháp này giúp bộ điều khiển PID thích ứng với các điều kiện hoạt động khác nhau và giảm thiểu ảnh hưởng của các yếu tố phi tuyến trong hệ thống.

3.2. Điều khiển dòng điện động cơ thích nghi giảm nhiễu và méo dạng

Điều khiển dòng điện động cơ là một phần quan trọng của hệ thống FOC. Các phương pháp điều khiển dòng điện thích nghi có thể giúp giảm thiểu ảnh hưởng của nhiễu và méo dạng trong dòng điện stator, cải thiện độ chính xác của điều khiển mô men và giảm thiểu rung động của động cơ. Các thuật toán điều khiển dòng điện thích nghi thường dựa trên việc ước lượng và bù trừ các thành phần hài trong dòng điện.

3.3. Tối ưu hóa điều khiển vecto đảm bảo hiệu suất và ổn định hệ thống

Quá trình tối ưu hóa điều khiển vecto là bước quan trọng sau khi thiết kế bộ điều khiển. Mục tiêu là tìm ra tham số phù hợp, đảm bảo hiệu suất và tính ổn định của hệ thống trong các điều kiện hoạt động khác nhau. Các phương pháp tối ưu hóa có thể được thực hiện bằng cách sử dụng các thuật toán tìm kiếm tự động, mô phỏng hệ thống hoặc thử nghiệm thực tế.

IV. Ứng Dụng Thực Tế của Điều Khiển Vectơ Từ Thông Rôto

Điều khiển vectơ từ thông rôto (FOC) đã được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm truyền động điện trong công nghiệp, xe điện, máy nén khí, máy bơm, hệ thống HVAC và nhiều ứng dụng khác. Khả năng điều khiển chính xác, đáp ứng nhanh và hiệu suất cao của FOC làm cho nó trở thành một lựa chọn lý tưởng cho các ứng dụng đòi hỏi khắt khe về hiệu suất và độ tin cậy.

4.1. Ứng dụng FOC động cơ trong truyền động điện công nghiệp

Trong truyền động điện công nghiệp, FOC được sử dụng rộng rãi trong các ứng dụng như máy công cụ CNC, robot công nghiệp, băng tải và các hệ thống tự động hóa khác. FOC giúp cải thiện đáng kể độ chính xác, tốc độ và hiệu suất của các hệ thống này, đồng thời giảm thiểu rung động và tiếng ồn.

4.2. Tiềm năng phát triển của biến tần điều khiển vectơ cho xe điện

Trong lĩnh vực xe điện, biến tần điều khiển vectơ đóng vai trò quan trọng trong việc điều khiển động cơ điện. FOC giúp cải thiện hiệu suất, phạm vi hoạt động và khả năng tăng tốc của xe điện. Các nhà sản xuất xe điện đang không ngừng nghiên cứu và phát triển các hệ thống FOC tiên tiến để nâng cao hiệu suất và trải nghiệm lái xe.

V. Điều Khiển Vectơ Không Cảm Biến Xu Hướng Tương Lai

Điều khiển vectơ không cảm biến (Sensorless FOC) đang trở thành một xu hướng quan trọng trong lĩnh vực điều khiển động cơ. Việc loại bỏ các cảm biến tốc độ động cơ và encoder động cơ giúp giảm chi phí, kích thước và độ phức tạp của hệ thống, đồng thời tăng độ tin cậy và khả năng chống chịu môi trường khắc nghiệt. Tuy nhiên, việc phát triển các thuật toán ước lượng tốc độ và vị trí rôto chính xác và ổn định vẫn là một thách thức lớn.

5.1. Lợi ích của việc loại bỏ cảm biến tốc độ động cơ

Việc loại bỏ cảm biến tốc độ động cơ mang lại nhiều lợi ích, bao gồm giảm chi phí vật liệu, đơn giản hóa thiết kế hệ thống, tăng độ tin cậy (do giảm số lượng linh kiện) và giảm kích thước tổng thể của hệ thống. Ngoài ra, Sensorless FOC cũng giúp tăng khả năng chống chịu môi trường khắc nghiệt, do không có các linh kiện nhạy cảm với nhiệt độ, độ ẩm hoặc rung động.

5.2. Các phương pháp ước lượng tốc độ hiệu quả cho Sensorless FOC

Có nhiều phương pháp ước lượng tốc độ khác nhau được sử dụng trong Sensorless FOC, bao gồm các phương pháp dựa trên mô hình toán học của động cơ, các phương pháp dựa trên quan sát và các phương pháp dựa trên học máy. Mỗi phương pháp có những ưu điểm và hạn chế riêng, và việc lựa chọn phương pháp phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng.

VI. Kết Luận Điều Khiển Vectơ Từ Thông Rôto và Triển Vọng

Điều khiển vectơ từ thông rôto (FOC) là một phương pháp điều khiển động cơ mạnh mẽ và linh hoạt, mang lại nhiều lợi ích so với các phương pháp điều khiển truyền thống. Với sự phát triển của công nghệ vi xử lý và các thuật toán điều khiển tiên tiến, FOC ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Trong tương lai, Sensorless FOC và các kỹ thuật tối ưu hóa điều khiển vectơ sẽ tiếp tục được nghiên cứu và phát triển để nâng cao hiệu suất và độ tin cậy của hệ thống.

6.1. Tóm tắt các ưu điểm và ứng dụng của FOC động cơ

FOC động cơ mang lại nhiều ưu điểm như điều khiển chính xác, đáp ứng nhanh, hiệu suất cao và hoạt động ổn định. Nó được ứng dụng rộng rãi trong các lĩnh vực như truyền động điện công nghiệp, xe điện, máy nén khí, máy bơm, hệ thống HVAC và nhiều ứng dụng khác.

6.2. Hướng nghiên cứu và phát triển Điều khiển vecto trong tương lai

Các hướng nghiên cứu và phát triển chính trong lĩnh vực điều khiển vecto bao gồm phát triển các thuật toán ước lượng tốc độ chính xác và ổn định cho Sensorless FOC, nghiên cứu các kỹ thuật tối ưu hóa điều khiển vectơ để nâng cao hiệu suất và độ tin cậy của hệ thống, và ứng dụng FOC trong các lĩnh vực mới như năng lượng tái tạo và hệ thống lưới điện thông minh.

Nội dung chính

Tổng quan nghiên cứu

Động cơ không đồng bộ ba pha hiện chiếm hơn 70% tổng lượng điện năng tiêu thụ trong các hệ thống truyền động công nghiệp nhờ ưu điểm vượt trội về kết cấu vững chắc, độ tin cậy cao và giá thành hợp lý. Mặc dù sở hữu nhiều ưu điểm cơ khí, việc điều khiển tốc độ động cơ không đồng bộ gặp nhiều thách thức do tính phi tuyến mạnh và sự đan kênh phức tạp giữa các đại lượng điện từ. Khi sử dụng các phương pháp điều khiển vô hướng kinh điển như tỷ số điện áp trên tần số không đổi, hệ thống thường có đáp ứng mô-men chậm, sai lệch động lớn và biên độ đập mạch mô-men dao động trong khoảng 15% đến 25% trong quá trình khởi động hoặc biến đổi tải.

Nghiên cứu tập trung giải quyết bài toán cốt lõi: xây dựng mô hình toán học toàn diện và thiết lập hệ thống điều khiển vector tựa theo từ thông rôto nhằm điều khiển độc lập mô-men và từ thông của động cơ không đồng bộ. Mục tiêu cụ thể là thiết kế các mạch vòng điều chỉnh dòng điện, từ thông và tốc độ, kết hợp khâu bù ghép kênh và điều chế vector không gian để nâng cao chất lượng động học của hệ truyền động.

Phạm vi nghiên cứu được thực hiện đối với động cơ không đồng bộ ba pha rôto lồng sóc thông qua công cụ mô hình hóa giải tích và mô phỏng số. Kết quả nghiên cứu có ý nghĩa thực tiễn to lớn: giảm thời gian quá độ của tốc độ xuống dưới 0,15 giây, khống chế độ quá điều chỉnh dưới 4% và triệt tiêu đáng kể hiện tượng dao động góc pha từ thông. Đây là tiền đề kỹ thuật quan trọng giúp các doanh nghiệp tối ưu hóa hệ thống biến tần công nghiệp và tiết kiệm từ 10% đến 20% điện năng vận hành.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết vector không gian và các phép biến đổi tọa độ trực giao để giải quyết bản chất phi tuyến của máy điện xoay chiều. Động cơ không đồng bộ được mô tả qua hệ phương trình vi phân phi tuyến bậc cao trên hệ tọa độ tự nhiên ba pha tĩnh, sau đó được chuyển đổi sang hệ tọa độ hai pha cố định và hệ tọa độ quay đồng bộ thông qua hai phép biến đổi ma trận kinh điển. Phép biến đổi Clark chuyển đổi hệ ba pha sang hệ hai pha vuông góc trên stato, trong khi phép biến đổi Park đưa các đại lượng xoay chiều về hệ tọa độ quay hai trục đồng bộ với từ trường rôto.

Khung lý thuyết định hình ba khái niệm then chốt:

• Vector không gian sức từ động và từ thông móc vòng: Xác định sự phân bố hình sin của từ trường dọc theo chu vi khe hở không khí với góc lệch pha chuẩn 90 độ điện.
• Nguyên lý tựa từ thông rôto: Bằng cách định hướng trục tọa độ trùng với vector từ thông rôto, thành phần từ thông trục ngang được triệt tiêu hoàn toàn, cho phép tách biệt dòng điện tạo từ thông trên trục dọc và dòng điện tạo mô-men trên trục ngang.
• Mô hình hàm truyền đạt và tiêu chuẩn tối ưu: Áp dụng phương pháp tối ưu module và tối ưu đối xứng để tổng hợp các bộ điều khiển tỷ lệ tích phân cho từng mạch vòng riêng biệt.

Bên cạnh phương pháp tựa từ thông rôto gián tiếp, lý thuyết điều khiển trực tiếp mô-men cũng được phân tích đối sánh để làm rõ đặc tính đóng cắt của nghịch lưu nguồn áp.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu thông số chuẩn từ động cơ không đồng bộ công nghiệp công suất 2,2 kW, điện áp định mức 380 V, tần số lưới 50 Hz và tốc độ định mức 1420 vòng/phút. Cỡ mẫu nghiên cứu bao gồm bộ 6 thông số điện từ cơ bản: điện trở stato, điện trở rôto quy đổi, điện cảm tản stato, điện cảm tản rôto, hỗ cảm mạch từ và mô-men quán tính cơ học của hệ thống. Phương pháp chọn mẫu tập trung vào các dòng động cơ công nghiệp phổ biến nhằm đảm bảo tính ứng dụng cao của mô hình thiết kế.

Quy trình phân tích được triển khai qua phương pháp giải tích kết hợp mô phỏng số trên miền thời gian liên tục với các bước:

• Thiết lập hệ phương trình vi phân trạng thái mô tả tương tác điện từ và cơ học của động cơ trên không gian trạng thái liên tục.
• Tuyến tính hóa và tách kênh ghép nối bằng các khâu bù sức điện động quay trên hai trục.
• Tính toán tham số bộ điều chỉnh dòng điện với tần số cắt mạch vòng đạt trên 500 rad/s và bộ điều chỉnh tốc độ với tần số cắt khoảng 50 rad/s.
• Toàn bộ quy trình mô hình hóa và kiểm chứng thuật toán được tiến hành trong khung thời gian 12 tháng, bảo đảm sự nhất quán giữa mô hình giải tích lý thuyết và đáp ứng mô phỏng thực nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích động học hệ thống điều khiển vector tựa từ thông rôto mang lại những kết quả định lượng cụ thể:

• Khả năng tách kênh hoàn hảo giữa từ thông và mô-men: Khi duy trì dòng điện trục dọc ở giá trị định mức, từ thông rôto đạt giá trị xác lập 0,95 Wb sau khoảng 0,08 giây. Khi đặt bước nhảy mô-men tải 100% định mức tại thời điểm 0,5 giây, từ thông rôto chỉ dao động trong biên độ cực nhỏ dưới 1,6%, chứng minh tính độc lập gần như tuyệt đối giữa hai kênh điều khiển.
• Cải thiện vượt bậc thời gian đáp ứng tốc độ: Hệ thống đạt tốc độ đặt định mức trong 0,12 giây, nhanh hơn 45% so với phương pháp điều khiển vô hướng truyền thống (thường mất từ 0,22 đến 0,25 giây). Độ quá điều chỉnh tốc độ được khống chế ở mức 3,2%, hoàn toàn không xảy ra hiện tượng rung lắc hay vọt lố kéo dài.
• Định lượng độ nhạy đối với sự biến thiên điện trở rôto: Khi nhiệt độ cuộn dây tăng làm điện trở rôto thực tế lệch 50% so với giá trị cài đặt trong mô hình tính toán, sai số góc định hướng từ thông tăng lên 14,5 độ. Hiện tượng này làm suy giảm 12,8% mô-men sinh ra và khiến dòng điện stato tổng tăng thêm 8,5% để bù lại lượng từ thông thiếu hụt.
• Khả năng triệt tiêu sóng hài của nghịch lưu áp: Tần số điều chế vector không gian ở mức 10 kHz giúp giảm độ méo dạng sóng hài tổng của dòng điện stato xuống dưới 3,8%, bảo đảm động cơ vận hành êm ái và giảm thiểu tổn hao đồng trong cuộn dây.

Thảo luận kết quả

Nguyên nhân chính dẫn đến chất lượng điều khiển vượt trội là cấu trúc tách kênh chủ động dựa trên mô hình hàm truyền. Bằng cách đưa vào các tín hiệu bù sức điện động chéo giữa hai trục dọc và ngang, hệ thống đã loại bỏ hoàn toàn ảnh hưởng tương hỗ vốn có của mạch từ máy điện xoay chiều. Trên các biểu đồ đáp ứng thời gian, đường cong dòng điện trục ngang bám sát đường cong mô-men điện từ với sai lệch tĩnh bằng 0, tái lập hoàn hảo đặc tính làm việc của động cơ điện một chiều kích từ độc lập.

So sánh với các nghiên cứu cùng thời kỳ về điều khiển trực tiếp mô-men, phương pháp tựa từ thông rôto cho thấy độ đập mạch mô-men thấp hơn đáng kể (dưới 4,5% so với mức 12% đến 15% của phương pháp điều khiển trực tiếp mô-men dùng bảng khóa đóng cắt). Tuy nhiên, kết quả cũng chỉ ra điểm hạn chế cốt tử của phương pháp gián tiếp là sự phụ thuộc nặng nề vào hằng số thời gian rôto. Dữ liệu đối sánh tham số khẳng định rằng nếu không có khâu hiệu chỉnh điện trở rôto trực tuyến khi động cơ phát nóng, hiệu suất toàn hệ thống có thể giảm từ 5% đến 9% trong chế độ làm việc dài hạn.

Đề xuất và khuyến nghị

Nhằm hoàn thiện và nâng cao hiệu quả ứng dụng thực tế của hệ thống điều khiển vector tựa từ thông rôto, luận văn đề xuất các giải pháp kỹ thuật trọng tâm:

• Tích hợp thuật toán ước lượng điện trở rôto trực tuyến: Áp dụng bộ lọc Kalman mở rộng hoặc hệ thống thích nghi theo mô hình mẫu để theo dõi sự thay đổi điện trở theo nhiệt độ làm việc, khống chế sai số định hướng vector dưới 1,5% trong vòng 6 tháng thử nghiệm.
• Tối ưu hóa thuật toán điều chế không gian trên chip xử lý tín hiệu số: Lập trình nhúng cấu trúc điều khiển trên các dòng vi xử lý chuyên dụng tốc độ cao nhằm tăng tần số lấy mẫu dòng điện lên 20 kHz, giúp giảm độ méo dòng điện stato xuống dưới 2,5% trước quý 3 năm tới.
• Thiết kế bộ điều khiển tốc độ bền vững: Thay thế khâu tỷ lệ tích phân kinh điển bằng bộ điều khiển trượt hoặc bộ điều khiển mờ lai ghép để triệt tiêu ảnh hưởng của biến thiên mô-men quán tính tải, duy trì sai lệch tĩnh tốc độ dưới 0,5% trong mọi điều kiện vận hành.
• Chuẩn hóa quy trình chế tạo và thử nghiệm biến tần công nghiệp: Các cơ sở nghiên cứu và doanh nghiệp sản xuất thiết bị điện cần phối hợp xây dựng tiêu chuẩn đo lường và đánh giá chất lượng truyền động điện theo lộ trình 18 tháng, ưu tiên ứng dụng trong các dây chuyền chế biến nông sản và bơm tưới tiêu quy mô lớn.

Đối tượng nên tham khảo luận văn

Tài liệu mang lại giá trị học thuật và ứng dụng sâu rộng cho nhiều nhóm độc giả chuyên ngành:

• Giảng viên và nghiên cứu sinh chuyên ngành Kỹ thuật Điện, Tự động hóa: Sử dụng làm tài liệu tham khảo giảng dạy chuyên sâu về lý thuyết không gian vector, mô hình hóa máy điện xoay chiều và kỹ thuật tổng hợp hệ thống truyền động nhiều vòng lặp kín.
• Kỹ sư phát triển phần cứng và phần mềm nhúng tại các công ty biến tần: Khai thác chi tiết các phương trình vi phân, sơ đồ khối hàm truyền đạt và cấu trúc thuật toán tách kênh để thiết kế firmware điều khiển cho các bộ điều khiển công nghiệp.
• Kỹ sư vận hành hệ thống cơ điện tại các nhà máy sản xuất: Vận dụng kiến thức về đặc tính quá độ và ảnh hưởng nhiệt độ lên động cơ để tối ưu hóa tham số cài đặt của biến tần, giúp kéo dài tuổi thọ thiết bị và giảm tổn thất điện năng khoảng 15%.
• Sinh viên đại học năm cuối khối ngành Kỹ thuật: Tham khảo quy trình xây dựng mô hình toán, kỹ thuật chuyển đổi hệ tọa độ và phương pháp mô phỏng kiểm chứng chất lượng hệ thống phục vụ hoàn thành đồ án tốt nghiệp.

Câu hỏi thường gặp

Phương pháp điều khiển vector tựa từ thông rôto khác gì so với phương pháp điều khiển tỷ số điện áp trên tần số truyền thống? Phương pháp tỷ số điện áp trên tần số chỉ điều khiển biên độ điện áp và tần số theo quan hệ tĩnh, không kiểm soát được góc pha tức thời khiến đáp ứng mô-men chậm từ 0,3 đến 0,5 giây và dễ dao động. Ngược lại, điều khiển vector phân tách dòng điện thành hai thành phần độc lập, mang lại đáp ứng tức thời dưới 0,01 giây tương đương động cơ một chiều.

Tại sao sự biến thiên của điện trở rôto lại ảnh hưởng xấu đến chất lượng điều khiển vector gián tiếp? Phương pháp gián tiếp tính toán góc vị trí từ thông dựa trên tần số trượt tỷ lệ thuận với điện trở rôto. Khi động cơ phát nóng làm điện trở tăng từ 20% đến 50%, góc tính toán bị lệch so với vector thực tế, phá vỡ điều kiện tách kênh và làm giảm từ 10% đến 15% hiệu suất sinh mô-men của động cơ.

Ưu điểm chính của việc chuyển đổi mô hình động cơ sang hệ tọa độ quay đồng bộ là gì? Trên hệ tọa độ quay đồng bộ với từ trường, toàn bộ các đại lượng dòng điện, điện áp và từ thông hình sin xoay chiều được chuyển đổi thành các đại lượng một chiều ở chế độ xác lập. Điều này cho phép áp dụng các bộ điều khiển tỷ lệ tích phân tuyến tính đơn giản mà vẫn triệt tiêu hoàn toàn sai số xác lập.

Trong trường hợp nào có thể loại bỏ bộ điều chỉnh từ thông trong cấu trúc điều khiển vector? Khi hệ thống luôn vận hành ở dải tốc độ dưới hoặc bằng tốc độ định mức và yêu cầu từ thông rôto duy trì không đổi, dòng điện tạo từ thông được cố định bằng giá trị định mức. Lúc này khâu dẫn từ thông và bộ điều chỉnh từ thông có thể được giản lược mà vẫn bảo đảm độ chính xác điều khiển.

Khâu bù sức điện động chéo đóng vai trò gì trong mạch vòng điều khiển dòng điện? Khi quay ở tốc độ cao, hiện tượng tương tác giữa hai trục tạo ra các thành phần sức điện động quay gây nhiễu chéo giữa kênh dòng điện dọc và ngang. Mạch bù sức điện động sẽ triệt tiêu các thành phần nhiễu này, giúp hai mạch vòng dòng điện hoạt động hoàn toàn độc lập và nâng cao độ ổn định hệ thống.

Kết luận

• Luận văn đã thiết lập thành công mô hình toán học giải tích đa biến của động cơ không đồng bộ trên các hệ tọa độ ba pha tĩnh, hai pha cố định stato và hai pha quay đồng bộ.
• Xây dựng hoàn chỉnh cấu trúc điều khiển vector tựa từ thông rôto với các mạch vòng điều chỉnh dòng điện, từ thông và tốc độ đạt độ chính xác cao.
• Thiết lập thành công các giải pháp tách kênh động học bằng khâu bù sức điện động chéo, loại bỏ triệt để hiện tượng đan kênh phi tuyến trong máy điện xoay chiều.
• Đánh giá định lượng sâu sắc ảnh hưởng của sự biến thiên điện trở rôto đến độ chính xác góc tựa từ trường và đề xuất giải pháp thích nghi tham số.
• Kết quả mô phỏng kiểm chứng độ tin cậy của thuật toán với thời gian đáp ứng tốc độ 0,12 giây và độ đập mạch mô-men được triệt tiêu dưới 4%.

Hệ thống mở ra hướng phát triển thực nghiệm trên vi xử lý nhúng số trong vòng 6 đến 12 tháng tới. Độc giả quan tâm có thể khai thác toàn bộ mô hình toán học và sơ đồ thuật toán chi tiết trong luận văn để ứng dụng vào việc nâng cấp các hệ truyền động tự động hóa công nghiệp.
