Bối cảnh và vấn đề nghiên cứu

Trong nền sản xuất công nghiệp hiện đại, bao bì dạng chai lọ được sử dụng phổ biến để chứa đựng các sản phẩm tiêu dùng, đặc biệt là trong các ngành công nghiệp thực phẩm, đồ uống (bia, rượu, nước giải khát) và hóa mỹ phẩm. Bao bì chai lọ sở hữu nhiều ưu điểm thực tiễn như giá thành sản xuất hạ, kết cấu cơ học cứng cáp, tính thẩm mỹ cao và quy trình chế tạo thuận lợi. Việc tự động hóa công đoạn chiết rót chất lỏng, cấp đóng nắp và dán nhãn lên thân chai đóng vai trò then chốt nhằm nâng cao năng suất, đảm bảo độ đồng đều và duy trì các tiêu chuẩn vệ sinh an toàn. Xuất phát từ nhu cầu thực tiễn đó, đề tài đồ án tốt nghiệp "Dây chuyền chiết rót đóng nắp và dán nhãn chai" (mô hình chiết rót đóng chai dán nhãn) đã được lựa chọn nghiên cứu và triển khai.

Mục tiêu nghiên cứu của đồ án được xác định cụ thể theo hai phương diện:

  1. Đối với mục tiêu khoa học - kỹ thuật của đề tài:
    • Nghiên cứu và làm chủ kiến thức lập trình điều khiển logic khả trình trên bộ điều khiển PLC Siemens S7-200.
    • Nắm vững phương pháp cấu hình, soạn thảo chương trình và giám sát vận hành thông qua phần mềm chuyên dụng Simatic Step 7 (Step7-Micro/WIN).
    • Thiết kế và thi công phần cứng hệ thống cơ điện tử kết hợp mạch khí nén theo phương pháp tối ưu hóa.
  2. Đối với mục tiêu đào tạo và phát triển năng lực cá nhân:
    • Hệ thống hóa, củng cố và tự kiểm tra toàn bộ khối kiến thức chuyên ngành Điều khiển và Tự động hóa sau quá trình đào tạo bậc đại học.
    • Nâng cao năng lực tự nghiên cứu, tiếp cận công nghệ điều khiển công nghiệp và rèn luyện kỹ năng giải quyết bài toán kỹ thuật thực tế.
    • Phát triển kỹ năng làm việc nhóm, kỹ năng phân tích giải thuật và thi công đấu nối thiết bị điều khiển.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Mô hình dây chuyền tự động hóa thực hiện liên hoàn các chức năng chiết rót dung dịch, dập đóng nắp và dán nhãn chai; hệ thống điều khiển tự động tích hợp PLC Siemens S7-200 (CPU 224), cảm biến quang điện, cảm biến tiệm cận, rơ le trung gian và cơ cấu chấp hành khí nén.
  • Phạm vi nghiên cứu: Nghiên cứu thiết kế mô hình thực nghiệm quy mô phòng thí nghiệm tại Khoa Cơ - Điện - Điện Tử, Trường Đại học Công nghệ TP. Hồ Chí Minh (HUTECH), khóa học 2013–2017 (năm học 2017–2018).

Cơ sở lý thuyết và phương pháp

Đồ án được xây dựng dựa trên nền tảng lý thuyết điều khiển logic khả trình và kỹ thuật điều khiển quá trình trong công nghiệp:

  • Lý thuyết điều khiển logic khả trình (PLC): Phân tích quá trình phát triển của kỹ thuật điều khiển từ hệ thống rơ le điện từ cổ điển (giai đoạn thập niên 1960–1970) với nhược điểm cồng kềnh, dây nối chằng chịt, khó sửa chữa và thiếu linh hoạt sang hệ thống điều khiển lập trình PLC (khởi nguồn từ năm 1968 bởi General Motors). Hệ thống PLC khắc phục triệt để các hạn chế của rơ le nhờ tốc độ xử lý nhanh, khả năng lập trình linh hoạt, độ tin cậy cao và kết cấu nhỏ gọn.
  • Hệ thống số và xử lý dữ liệu trong PLC: Khung lý thuyết xử lý dữ liệu nhị phân (Binary cơ số 2), thập phân (Decimal cơ số 10), bát phân (Octal cơ số 8) và thập lục phân (Hexadecimal cơ số 16); các định dạng dữ liệu cơ bản bao gồm Bit (1 ô nhớ logic 0/1), Byte (8 bit), Word (16 bit / 2 byte) và Double Word (32 bit / 4 byte / 2 word).
  • Cấu trúc vùng nhớ PLC Siemens S7-200: Phân vùng bộ nhớ logic gồm Vùng chương trình (Program Memory - 4 Kwords), Vùng tham số (Parameter Memory), Vùng dữ liệu động (Data Memory truy xuất theo Bit, Byte, Word, Double Word) và Vùng đối tượng (Timer T0–T255, Counter C0–C255, bộ đệm ngõ vào/ra tương tự AIW0–AIW30, AQW0–AQW30, thanh ghi tích lũy AC0–AC3, bộ đếm tốc độ cao HSC0–HSC5).
  • Chu chuẩn ngôn ngữ lập trình: Khảo sát 3 ngôn ngữ lập trình chuẩn theo IEC gồm Ladder Logic (LAD - sơ đồ hình thang cho kỹ thuật điện), Statement List (STL - dạng dòng lệnh tựa Assembly cho máy tính) và Function Block Diagram (FBD - khối hàm logic cho điện tử số).

Phương pháp nghiên cứu được tác giả ứng dụng trong đồ án:

  • Phương pháp nghiên cứu lý thuyết và tài liệu kỹ thuật: Thu thập, phân tích tài liệu cấu trúc phần cứng, sơ đồ chân và tập lệnh của họ vi điều khiển Siemens S7-200 CPU 224; tài liệu kỹ thuật của các dòng cảm biến và linh kiện khí nén.
  • Phương pháp thiết kế và tích hợp hệ thống kỹ thuật: Thiết kế kết cấu cơ khí khung băng tải; tính toán sơ đồ đấu dây mạch điện điều khiển, mạch bảo vệ tải và sơ đồ phân phối khí nén điều khiển xy-lanh.
  • Phương pháp lập trình và thực nghiệm: Sử dụng phần mềm Step7-Micro/Win 32 V4 để viết mã chương trình điều khiển dạng LAD, nạp chương trình xuống PLC thông qua cáp chuyển đổi truyền thông PC/PPI và vận hành thử nghiệm kiểm chứng hoạt động của toàn bộ chu trình chiết rót - đóng nắp trên mô hình thực tế.

Nguồn dữ liệu sử dụng: Thông số kỹ thuật chuẩn từ nhà sản xuất Siemens (manual S7-200), bảng thông số kỹ thuật cảm biến quang Huron, cảm biến tiệm cận Balluff, rơ le Omron và các giáo trình chuyên ngành Tự động hóa.

Thiết kế và triển khai hệ thống

Mô hình hệ thống chiết rót, đóng nắp và dán nhãn được thiết kế và chế tạo bao gồm phần cứng điều khiển trung tâm, cơ cấu chấp hành điện cơ - khí nén và mạng lưới cảm biến giám sát.

Cấu hình phần cứng PLC trung tâm

Bộ điều khiển trung tâm của hệ thống là khối vi xử lý Siemens S7-200 CPU 224 với các thông số kỹ thuật chi tiết:

  • Kích thước phần cứng: 120.5 mm × 80 mm × 62 mm.
  • Dung lượng bộ nhớ chương trình: 4096 words; bộ nhớ dữ liệu: 2560 words (loại bộ nhớ EEPROM, lưu giữ dữ liệu an toàn 190 giờ khi mất điện nguồn).
  • Cấu hình ngõ vào/ra (I/O) tích hợp: 14 cổng vào số (Digital Inputs) và 10 cổng ra số (Digital Outputs).
  • Khả năng mở rộng: Hỗ trợ gắn thêm tối đa 7 module mở rộng (cho phép mở rộng lên đến 14 module chức năng bao gồm cả module analog).
  • Tốc độ xử lý: 0.37 µs đối với một lệnh logic Boole.
  • Tài nguyên điều khiển tích hợp: 256 bộ định thời gian (Timer), 256 bộ đếm (Counter), 6 bộ đếm tốc độ cao (High Speed Counter - HSC) tần số quét 20 kHz, 2 bộ phát xung nhanh kiểu PTO/PWM tần số 20 kHz (trên dòng CPU DC), tích hợp đồng hồ thời gian thực và chức năng bảo vệ bằng mật khẩu (Password).

Thiết bị ngoại vi và cơ cấu chấp hành

Dây chuyền tích hợp đồng bộ các thiết bị cảm biến công nghiệp, rơ le đệm và phần tử khí nén:

Nhóm thiết bị Tên thiết bị / Mã hiệu Thông số / Đặc điểm kỹ thuật Vai trò trong mô hình
Xử lý trung tâm Siemens S7-200 CPU 224 14 DI / 10 DO, nguồn nuôi DC hoặc AC/DC/Relay Điều khiển tuần tự toàn bộ dây chuyền
Cảm biến vị trí Huron E3F-DS10C4 Cảm biến quang điện Phát hiện sự hiện diện của vỏ chai tại các trạm
Cảm biến tiệm cận Balluff BCS018-PS-1-C-S4 Cảm biến tiệm cận điện dung Nhận diện mức chất lỏng và định vị vật thể
Tầng đệm công suất Omron MY2NJ Rơ le điện từ trung gian Đệm tín hiệu điều khiển, cách ly bảo vệ ngõ ra PLC
Động cơ truyền động Động cơ điện một chiều (DC) Vận hành nguồn điện áp một chiều Kéo băng chuyền tịnh tiến đưa chai vào vị trí
Cơ cấu khí nén Xy-lanh tác động kép Chuyển động tịnh tiến 2 chiều khí nén Kẹp giữ chai, ấn nắp chai và ép dán nhãn
Cơ cấu phân phối Van điện từ đảo chiều Van khí nén điều khiển đóng/mở cuộn coil Đảo chiều luồng khí nén cấp cho xy-lanh
Giao tiếp người - máy Nút nhấn Start_PB, E_Stop Tiếp điểm thường mở / thường đóng Khởi động hệ thống và dừng khẩn cấp

Sơ đồ đấu nối và nguyên lý vận hành

Nguyên lý đấu nối hệ thống điện và khí nén được thiết kế chuẩn xác:

  • Mạch cấp nguồn PLC: Phân định rõ nguồn cấp theo chủng loại CPU. Đối với nguồn DC sử dụng chân ký hiệu M (cực âm) và L+ (cực dương +24VDC); đối với nguồn AC sử dụng chân ký hiệu N và L1.
  • Đấu nối ngõ vào (Inputs): Cực chung 1M, 2M được nối vào chân M. Nguồn dương L+ (+24VDC) cấp qua một đầu các nút nhấn, công tắc hành trình và cảm biến quang/tiệm cận; đầu tín hiệu còn lại đấu nối trực tiếp vào các cổng ngõ vào số (I0.0 đến I1.5) trên CPU 224.
  • Đấu nối ngõ ra (Outputs): Các chân chung 1L, 2L được đấu nối vào nguồn điện áp dương. Từng ngõ ra số (Q0.0 đến Q1.1) nối vào một đầu cuộn dây của rơ le trung gian Omron MY2NJ hoặc cuộn hút van điện từ; đầu còn lại của tải nối về cực âm nguồn.
  • Truyền thông máy tính: PLC S7-200 giao tiếp với máy tính lập trình (PC) qua cổng truyền thông nối tiếp RS-485 chuẩn jack cắm 9 chân (chân 3 và chân 8 nhận/truyền dữ liệu, chân 2 và 7 cấp nguồn 24VDC, chân 1 và 5 nối đất, chân 6 cấp 5VDC). Giao thức truyền thông điểm - điểm PPI (Point To Point Interface) hoạt động tại tốc độ truyền 9600 baud với khung truyền dữ liệu 11 bit, sử dụng cáp chuyển đổi PC/PPI (RS-232 sang RS-485).
  • Chu kỳ quét của PLC: Mỗi vòng quét hoạt động qua 4 bước khép kín: (1) Đọc trạng thái logic từ các ngõ vào thực đưa vào bộ đệm ngõ vào; (2) Thực thi tuần tự các câu lệnh trong chương trình chính; (3) CPU tự kiểm tra chẩn đoán lỗi phần cứng và thực hiện tác vụ truyền thông; (4) Chuyển dữ liệu xử lý từ bộ đệm ngõ ra đến các cơ cấu chấp hành bên ngoài.

Nội dung chính theo từng chương

Chương 1: Đặt vấn đề

Chương 1 trình bày tổng quan về xu hướng đóng gói bao bì dạng chai lọ trong các ngành sản xuất tiêu dùng thực phẩm và hóa mỹ phẩm nhờ ưu điểm chi phí thấp, độ bền cơ học và tính thẩm mỹ cao. Tác giả nêu bật tính tất yếu của việc tự động hóa quá trình đóng gói và xác lập mục tiêu đề tài: làm chủ kỹ thuật lập trình PLC S7-200, thành thạo phần mềm Simatic Step 7, thiết kế tối ưu hóa phần cứng hệ thống và nâng cao kỹ năng làm việc thực tế cho người thực hiện.

Chương 2: Tổng quan về PLC S7-200

Chương 2 cung cấp bức tranh toàn diện về công nghệ điều khiển logic khả trình:

  • Phân tích ưu thế của PLC so với hệ thống rơ le điện từ về độ gọn nhẹ, tính ổn định và khả năng kết nối mạng máy tính giám sát.
  • Liệt kê các thương hiệu PLC phổ biến tại thị trường Việt Nam (Mỹ: Allen Bradley, GE, Texas Instruments; Đức: Siemens, Festo; Nhật: Mitsubishi, Omron, Panasonic; Hàn Quốc: LG...).
  • Khảo sát chi tiết phần cứng dòng S7-200 CPU 224: quy cách kích thước, dung lượng bộ nhớ EEPROM, tốc độ xử lý Boolean 0.37 µs, 3 chế độ vận hành cơ bản chuyển đổi bằng công tắc (RUN, STOP, TERM), ý nghĩa các đèn chỉ báo trạng thái (SF - đèn đỏ báo lỗi hệ thống, RUN - đèn xanh báo làm việc, STOP - đèn vàng báo dừng).
  • Trình bày kiến trúc truyền thông RS-485 / PPI 9600 baud, cấu trúc bảng ký hiệu (Symbols), bảng phân vùng bộ nhớ và nguyên lý thực hiện chu kỳ quét (Scan Cycle).

Chương 3: Giới thiệu phần mềm Simatic Step 7

Chương 3 tập trung thuyết minh cấu trúc và chức năng của phần mềm lập trình Simatic Step 7 (Step7-Micro/WIN 32 V4), bao gồm khai báo phần cứng, soạn thảo giải thuật, giám sát và gỡ rối chương trình. Tác giả chi tiết hóa tập lệnh cơ bản của họ S7-200:

  • Tập lệnh logic tiếp điểm (Bit Logic): tiếp điểm thường mở, tiếp điểm thường đóng, lệnh xuất ngõ ra (OUT), cặp lệnh kích hoạt/xóa trạng thái duy trì (SET/RESET).
  • Lệnh sườn xung: phát hiện cạnh lên (Positive Edge Transition) và phát hiện cạnh xuống (Negative Edge Transition).
  • Các tiếp điểm đặc biệt (Special Memory bits): SM0.0 (tiếp điểm luôn đóng ở mức logic 1), SM0.1 (phát ra một xung có độ rộng đúng 1 chu kỳ quét khi PLC chuyển từ chế độ STOP sang RUN), SM0.4 (tạo chuỗi xung liên tục chu kỳ 60 giây: 30 giây mức thấp và 30 giây mức cao), SM0.5 (tạo chuỗi xung liên tục chu kỳ 1 giây: 0.5 giây mức thấp và 0.5 giây mức cao).
  • Các khối hàm chức năng nâng cao: bộ định thời gian kiểu đóng trễ Timer (TON), bộ đếm xung Counter, lệnh truyền nhận di chuyển dữ liệu (MOV) và lệnh chuyển đổi kiểu dữ liệu (Convert).

Chương 4: Thi công mô hình hệ thống chiết nước đóng nắp thiết kế hệ thống điều khiển giám sát

Chương 4 là phần thực nghiệm trọng tâm của đồ án:

  • Thuyết minh quy trình công nghệ chiết rót - đóng nắp - dán nhãn tuần tự.
  • Trình bày thông số, nguyên lý và phương pháp lắp đặt các linh kiện: cảm biến quang điện Huron E3F-DS10C4, cảm biến tiệm cận Balluff BCS018-PS-1-C-S4, rơ le Omron MY2NJ, xy-lanh khí nén tác động kép và van điện từ đảo chiều.
  • Thiết kế khung cơ khí hệ thống, sơ đồ vị trí lắp ráp các cụm trạm chức năng trên mô hình.
  • Xây dựng sơ đồ nguyên lý đấu dây hoàn chỉnh cho hệ thống điện điều khiển và mạng cấp khí nén.
  • Thiết lập bảng phân công nhiệm vụ vào/ra (I/O Allocation Table), lập bảng ký hiệu biến (Symbol Table) và xây dựng chương trình điều khiển hoàn chỉnh dạng Ladder trên phần mềm Step 7.

Chương 5: Tổng kết và hướng phát triển đề tài

Chương 5 đánh giá tổng thể mức độ hoàn thành của mô hình thực nghiệm so với các yêu cầu công nghệ đặt ra ban đầu; chỉ ra các hạn chế kỹ thuật còn tồn tại trên mô hình thử nghiệm và định hướng các giải pháp phát triển, mở rộng hệ thống trong tương lai.

Kết quả và đóng góp

Kết quả chính đạt được

  • Xây dựng hoàn chỉnh mô hình phần cứng: Chế tạo thành công khung cơ khí băng tải và bố trí đồng bộ các cụm trạm chiết rót dung dịch, trạm dập nắp chai và trạm dán nhãn cơ học.
  • Tích hợp và đấu nối hệ thống điện - khí nén: Kết nối thành công bộ điều khiển PLC Siemens S7-200 CPU 224 với các cảm biến quang Huron E3F-DS10C4, cảm biến tiệm cận Balluff BCS018-PS-1-C-S4, hệ thống xy-lanh khí nén tác động kép và động cơ kéo DC thông qua tầng rơ le trung gian Omron MY2NJ.
  • Phát triển chương trình điều khiển logic: Xây dựng cấu trúc chương trình dạng Ladder Logic (LAD) hoàn chỉnh trên Step7-Micro/Win 32 V4, ứng dụng hiệu quả các bit nhớ đặc biệt (SM0.0, SM0.1, SM0.5), bộ định thời TON và tập lệnh Set/Reset để điều khiển chu trình tuần tự tự động và mạch tự duy trì nút nhấn Start/Stop.
  • Thiết lập đường truyền thông điều khiển: Thiết lập ổn định đường truyền thông PC - PLC qua cáp chuyển đổi PC/PPI chuẩn RS-485/RS-232 ở tốc độ 9600 baud, cho phép nạp chương trình và giám sát trạng thái logic trực tiếp.

Giải pháp và kiến nghị của tác giả

  • Ứng dụng giải pháp mạch cách ly công suất bằng rơ le trung gian Omron MY2NJ nhằm bảo vệ an toàn cho các ngõ ra bán dẫn/relay của PLC S7-200 trước hiện tượng xung ngược và dòng cảm ứng từ cuộn hút van khí nén và động cơ DC.
  • Áp dụng quy trình thiết kế điều khiển bài bản: khảo sát công nghệ -> xác định số lượng I/O -> lập bảng ký hiệu Symbol -> thiết kế sơ đồ đấu nối -> lập trình giải thuật logic -> kiểm tra chạy thử nghiệm.

Đóng góp của công trình

  • Cung cấp một mô hình học cụ thực hành trực quan, kết hợp liên ngành giữa Cơ khí chế tạo, Điện tử điều khiển, Lập trình PLC và Truyền động khí nén.
  • Hệ thống hóa cẩm nang kỹ thuật chi tiết về phần cứng PLC S7-200 CPU 224 và phương pháp sử dụng tập lệnh Simatic Step 7 cho sinh viên các khóa sau tham khảo.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của đề tài

  • Hệ thống được triển khai dưới dạng mô hình thử nghiệm trong phòng học, kết cấu cơ khí và cơ cấu cấp nắp, dán nhãn còn mang tính mô phỏng, chưa đạt tốc độ và độ bền liên tục như dây chuyền công nghiệp thực tế.
  • Việc định lượng thể tích chiết rót dựa trên thời gian mở van thông qua bộ định thời gian (Timer), chưa tích hợp cảm biến đo lưu lượng (Flow meter) hoặc cảm biến cân trọng lượng chuyên dụng (Loadcell) để đảm bảo độ chính xác tuyệt đối khi áp suất dòng chảy biến thiên.
  • Hệ thống giám sát vận hành chủ yếu thực hiện trực tiếp trên phần mềm Step7-Micro/WIN hoặc thông qua hệ thống đèn LED chỉ báo, chưa tích hợp giao diện màn hình cảm ứng công nghiệp tại chỗ.

Hướng nghiên cứu tiếp

  • Tích hợp thêm màn hình giao diện người - máy HMI chuyên dụng của Siemens (như các dòng màn hình cảm ứng TP, OP, TD) nhằm hỗ trợ người vận hành cài đặt thông số chiết rót, thời gian đóng nắp và theo dõi sản lượng trực tiếp tại hiện trường.
  • Nâng cấp cơ cấu cấp phôi nắp chai và cấp cuộn nhãn tự động hoàn toàn bằng cơ cấu phân loại rung hoặc cấp phôi khí nén chuyên dụng.
  • Mở rộng gắn thêm các module chức năng tương tự (Analog Module) để xử lý tín hiệu từ cảm biến mức liên tục, cảm biến áp suất và liên kết mạng truyền thông công nghiệp (như Profibus, Ethernet) phục vụ hệ thống điều khiển và giám sát thu thập dữ liệu (SCADA) diện rộng.

Giá trị tham khảo

Đồ án là nguồn tài liệu học thuật và kỹ thuật thực hành hữu ích cho các đối tượng:

  • Sinh viên và giảng viên chuyên ngành: Phù hợp cho sinh viên ngành Kỹ thuật Cơ điện tử, Điều khiển và Tự động hóa, Điện - Điện tử công nghiệp đang thực hiện đồ án môn học, đồ án tốt nghiệp hoặc các bài thí nghiệm liên quan đến lập trình PLC Siemens và hệ thống điều khiển điện khí nén.
  • Kỹ sư và kỹ thuật viên bảo trì: Cung cấp tài liệu tham khảo thực tế về sơ đồ chân cổng truyền thông RS-485, quy trình đấu dây ngõ vào/ra (I/O) cho CPU 224, các hàm tiếp điểm đặc biệt và kỹ thuật ghép nối rơ le đệm công suất.

Các nội dung có giá trị tham khảo nổi bật bao gồm:

  1. Bảng tra cứu cấu hình phần cứng CPU 224 và định dạng các vùng nhớ S7-200 (Chương 2).
  2. Tài liệu mô tả ý nghĩa và ví dụ minh họa tập lệnh Bit Logic, tiếp điểm đặc biệt SM, Timer TON, Counter và lệnh truyền dữ liệu MOV trong Step 7 (Chương 3).
  3. Sơ đồ nguyên lý đấu dây phối hợp giữa nguồn DC, cảm biến quang Huron, cảm biến tiệm cận Balluff, rơ le Omron và van đảo chiều khí nén (Chương 4).

Câu hỏi thường gặp

1. Bộ điều khiển lập trình trung tâm trong đồ án sử dụng loại CPU nào và các thông số bộ nhớ chính ra sao?

Hệ thống sử dụng bộ điều khiển lập trình Siemens S7-200 với khối xử lý CPU 224. Thông số bộ nhớ chính gồm: dung lượng bộ nhớ chương trình là 4096 words, bộ nhớ dữ liệu là 2560 words (thuộc loại bộ nhớ EEPROM). Bộ nhớ của PLC có khả năng duy trì lưu trữ toàn bộ dữ liệu không bị mất trong vòng 190 giờ khi xảy ra sự cố mất điện nguồn.

2. Các loại cảm biến công nghiệp nào được tích hợp trên mô hình dây chuyền?

Hệ thống tích hợp hai loại cảm biến chính:

  • Cảm biến quang điện Huron E3F-DS10C4: dùng để phát hiện sự xuất hiện và vị trí của vỏ chai tịnh tiến trên băng tải.
  • Cảm biến tiệm cận Balluff BCS018-PS-1-C-S4: dùng để nhận diện mức dung dịch và định vị vật thể tại các vị trí công tác.

3. Phương thức và thông số truyền thông giữa máy tính (PC) và PLC S7-200 được thiết lập như thế nào?

Kết nối truyền thông giữa PC và PLC S7-200 được thực hiện qua cổng nối tiếp RS-485 sử dụng đầu nối chuẩn Sub-D 9 chân (chân 3 và chân 8 truyền/nhận dữ liệu). Giao thức truyền thông sử dụng là PPI (Point To Point Interface) với tốc độ truyền 9600 baud, khung dữ liệu truyền gồm 11 bit. Máy tính kết nối với cáp chuyển đổi PC/PPI cắm vào cổng COM RS-232 (hoặc qua đầu chuyển 25 chân sang 9 chân).

4. Các bit nhớ đặc biệt (Special Memory) nào của S7-200 được đồ án trình bày và chức năng của từng bit là gì?

Đồ án trình bày 4 bit nhớ đặc biệt quan trọng:

  • SM0.0: Tiếp điểm trạng thái luôn luôn đóng (mức 1).
  • SM0.1: Tiếp điểm khởi tạo, chỉ phát ra duy nhất 1 xung trong vòng quét đầu tiên khi PLC chuyển chế độ làm việc từ STOP sang RUN.
  • SM0.4: Tiếp điểm tạo chuỗi xung liên tục với chu kỳ 60 giây (30 giây đầu ở mức thấp logic 0, 30 giây sau ở mức cao logic 1).
  • SM0.5: Tiếp điểm tạo chuỗi xung nhấp nháy liên tục chu kỳ 1 giây (0.5 giây mức thấp, 0.5 giây mức cao), thường ứng dụng cho các mạch đèn cảnh báo hoặc kích nhịp đếm.

5. Dây chuyền sử dụng những phần tử khí nén nào để thực hiện các thao tác cơ học?

Dây chuyền sử dụng các xy-lanh khí nén tác động kép (Double-acting Cylinders) để tạo lực đẩy tịnh tiến hai chiều phục vụ thao tác giữ chai, ấn ép nắp chai và miết dán nhãn. Việc điều khiển cấp và xả khí nén cho các buồng xy-lanh được điều khiển thông qua các cụm van điện từ đảo chiều (Solenoid Valves) nhận tín hiệu kích từ các ngõ ra của PLC qua rơ le trung gian Omron MY2NJ.

Kết luận

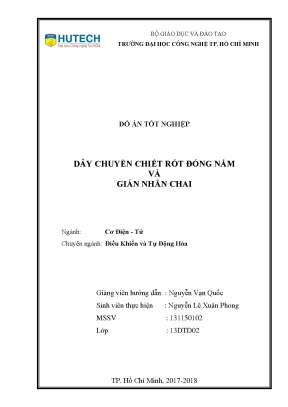

Đồ án tốt nghiệp "Dây chuyền chiết rót đóng nắp và dán nhãn chai" do sinh viên Nguyễn Lê Xuân Phong thực hiện đã nghiên cứu và chế tạo thành công mô hình tự động hóa quy trình đóng gói dựa trên bộ điều khiển lập trình Siemens S7-200 CPU 224. Công trình đã làm chủ phương pháp thiết kế phần cứng, phân phối tín hiệu vào/ra, đấu nối mạch khí nén - điện tử và lập trình điều khiển logic tuần tự trên phần mềm Step7-Micro/WIN 32 V4. Kết quả vận hành thử nghiệm trên mô hình thực tế đã kiểm chứng sự phối hợp nhịp nhàng giữa các cụm cảm biến Huron, Balluff và cơ cấu chấp hành xy-lanh khí nén, tạo nền tảng học thuật và thực hành vững chắc cho việc ứng dụng công nghệ tự động hóa trong sản xuất công nghiệp.
