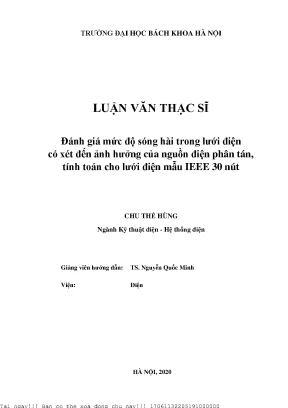

Đánh Giá Mức Độ Sóng Hài Trong Lưới Điện IEEE 30 Nút Có Xét Đến Nguồn Điện Phân Tán

Tài liệu nghiên cứu Đánh giá mứ độ sóng hài trong lưới điện ó xét đến ảnh hưởng ủa nguồn điện phân tán tính toán ho, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu

• Tác giả: Chu Thế Hùng
• Người hướng dẫn: TS. Nguyễn Quốc Minh
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật điện - Hệ thống điện
• Đề tài: Đánh Giá Mức Độ Sóng Hài Trong Lưới Điện Có Xét Đến Ảnh Hưởng Của Nguồn Điện Phân Tán, Tính Toán Cho Lưới Điện Mẫu IEEE 30 Nút
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2020
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI MỞ ĐẦU
• 1. GIỚI THIỆU CHUNG
• 1.1. Tổng quan năng lượng tái tạo
• 1.1.1. Khái niệm năng lượng tái tạo
• 1.1.2. Vai trò của năng lượng tái tạo
• 1.1.3. Phân loại năng lượng tái tạo
• 1.1.4. Năng lượng mặt trời
• 1.1.5. Năng lượng gió
• 2. MÔ HÌNH KẾT NỐI CÁC NGUỒN NĂNG LƯỢNG TÁI TẠO TRÊN LƯỚI ĐIỆN
• 2.1. Mô hình kết nối lưới
• 2.2. Hệ thống pin mặt trời
• 2.2.1. Hiệu ứng quang điện
• 2.2.2. Hiệu suất của quá trình biến đổi năng lượng
• 2.3. Hệ thống Tuabin gió
• 2.3.1. Các phương trình đặc trưng của năng lượng gió
• 2.3.2. Mối liên hệ giữa công suất và vận tốc của điện gió
• 2.3.3. Các loại máy phát điện gió
• 2.4. Chế độ vận hành của lưới điện
• 2.5. Các bộ chuyển đổi năng lượng
• 3. ẢNH HƯỞNG CỦA SÓNG HÀI TỚI CHẤT LƯỢNG ĐIỆN ÁP TRÊN LƯỚI ĐIỆN
• 3.1. Những ảnh hưởng của nguồn năng lượng tái tạo tới chất lượng điện áp
• 3.2. Ảnh hưởng của sóng hài
• 3.2.1. Định nghĩa sóng hài và phân tích sóng hài
• 3.2.2. Các tiêu chí đánh giá sóng hài
• 3.2.3. Tính toán sóng hài tại các nút trong lưới
• 3.2.4. Các nguồn sinh ra sóng hài trong hệ thống điện
• 3.2.5. Các giải pháp loại trừ ảnh hưởng sóng hài trong hệ thống điện
• 3.2.5.1. Các bộ lọc
• 3.2.5.2. Bộ lọc thụ động
• 3.2.5.2.1. Tính toán thông số bộ lọc
• 3.2.5.3. Bộ lọc tích cực
• 3.2.5.4. Bộ lọc tích cực lai
• 4. TÍNH TOÁN MÔ PHỎNG TRÊN LƯỚI ĐIỆN IEEE 30 NÚT
• 4.1. Giới thiệu về phần mềm ETAP
• 4.2. Tổng quan về lưới điện IEEE 30 nút
• 4.3. Thông số lưới điện IEEE 30 nút
• 4.4. Phân tích phân bố dòng công suất khi chưa có kết nối các nguồn NLTT
• 4.4.1. Phân bố dòng công suất với phụ tải ban đầu
• 4.4.2. Phân bố dòng công suất với kịch bản quá tải
• 4.5. Phân tích hài khi có sự tham gia của các nhà máy điện mặt trời
• 4.5.1. Phân tích hài đối với Kịch bản 1 (Điện mặt trời tập trung tại 1 nút)
• 4.5.2. Phân tích đối với Kịch bản 2 (Điện mặt trời phân tán tại 2 nút)
• 4.5.3. Phân tích đối với Kịch bản 3 (Điện mặt trời phân tán tại 3 nút)
• 4.6. Thực hiện kết nối các bộ lọc sóng hài
• 4.7. Các kết quả chính đạt được của luận văn
• 4.8. Hướng phát triển của luận văn
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Sóng Hài và Nguồn Điện Phân Tán IEEE 30

Nghiên cứu về sóng hài trong lưới điện IEEE 30 nút khi tích hợp nguồn điện phân tán (Distributed Generation - DG) trở nên cấp thiết. Sự gia tăng sử dụng các thiết bị điện tử công suất để kết nối DG vào lưới điện gây ra các sóng hài, ảnh hưởng đến chất lượng điện năng. Sóng hài làm tăng tổn thất, gây nhiễu cho các thiết bị, và có thể dẫn đến cộng hưởng nguy hiểm. Luận văn này tập trung vào đánh giá mức độ sóng hài do DG gây ra trong lưới điện IEEE 30 nút, từ đó đề xuất các giải pháp giảm thiểu ảnh hưởng tiêu cực. Việc kiểm soát sóng hài là yếu tố then chốt để đảm bảo vận hành an toàn và hiệu quả của lưới điện tích hợp DG. TS. Nguyễn Quốc Minh đã nhấn mạnh tầm quan trọng của việc này trong bối cảnh phát triển năng lượng tái tạo hiện nay.

1.1. Vai trò của nguồn điện phân tán trong lưới điện hiện đại

Nguồn điện phân tán, đặc biệt là từ năng lượng tái tạo, đóng vai trò quan trọng trong việc nâng cao độ tin cậy và hiệu quả của lưới điện. DG giảm tải cho đường dây truyền tải, giảm tổn thất điện năng và tăng cường an ninh năng lượng. Tuy nhiên, việc kết nối DG, thông qua các bộ chuyển đổi năng lượng, lại là nguồn phát sinh sóng hài. Cần có các nghiên cứu và giải pháp cụ thể để giải quyết vấn đề này. Theo nghiên cứu của Chu Thế Hùng, việc đánh giá mức độ sóng hài là bước đầu tiên để xây dựng các biện pháp khắc phục hiệu quả.

1.2. Ảnh hưởng của sóng hài đến chất lượng điện năng và thiết bị

Sóng hài gây ra nhiều vấn đề cho hệ thống điện và các thiết bị sử dụng điện. Chúng làm tăng dòng điện và điện áp hiệu dụng, dẫn đến quá nhiệt và giảm tuổi thọ của thiết bị. Sóng hài cũng gây nhiễu cho các hệ thống điều khiển và bảo vệ, có thể dẫn đến sự cố vận hành. Đặc biệt, các thiết bị nhạy cảm như máy tính và thiết bị y tế dễ bị ảnh hưởng bởi sóng hài. Do đó, việc giảm thiểu sóng hài là cần thiết để đảm bảo chất lượng điện năng và độ tin cậy của hệ thống.

II. Phương Pháp Đánh Giá Sóng Hài Trong Lưới Điện IEEE 30

Đánh giá sóng hài trong lưới điện IEEE 30 nút đòi hỏi phương pháp tiếp cận toàn diện, kết hợp mô phỏng và đo lường thực tế. Luận văn sử dụng phần mềm ETAP để mô phỏng lưới điện và phân tích sóng hài ở các nút khác nhau. Các kịch bản kết nối DG khác nhau được xem xét để đánh giá ảnh hưởng của DG đến mức độ sóng hài. Kết quả mô phỏng được so sánh với các tiêu chuẩn quốc tế về giới hạn sóng hài (ví dụ: IEEE 519) để đánh giá mức độ nghiêm trọng của vấn đề. Phương pháp này giúp xác định các vị trí và bậc sóng hài cần được giảm thiểu.

2.1. Sử dụng phần mềm ETAP để mô phỏng lưới điện và phân tích hài

Phần mềm ETAP là công cụ mạnh mẽ để mô phỏng và phân tích lưới điện, bao gồm cả phân tích hài. ETAP cho phép người dùng xây dựng mô hình chi tiết của lưới điện, bao gồm các thông số của đường dây, máy biến áp, tải, và các nguồn phát. Sau đó, ETAP có thể thực hiện phân tích hài để xác định mức độ sóng hài ở các nút khác nhau trong lưới điện. Phần mềm cho phép mô phỏng nhiều kịch bản khác nhau, giúp đánh giá ảnh hưởng của các yếu tố khác nhau đến sóng hài.

2.2. Các kịch bản kết nối nguồn điện phân tán và phân tích độ méo hài

Luận văn xem xét nhiều kịch bản kết nối DG khác nhau vào lưới điện IEEE 30 nút. Các kịch bản này bao gồm kết nối DG tại một nút duy nhất (tập trung) và kết nối DG tại nhiều nút khác nhau (phân tán). Với mỗi kịch bản, phân tích hài được thực hiện để xác định mức độ sóng hài ở các nút khác nhau. Kết quả phân tích cho thấy rằng kết nối DG tập trung có thể gây ra sóng hài nghiêm trọng hơn so với kết nối DG phân tán. Độ méo hài (THD) được tính toán và so sánh với các tiêu chuẩn để đánh giá mức độ ảnh hưởng.

2.3. Tiêu chuẩn IEEE 519 và các giới hạn sóng hài cho phép trong lưới điện

Tiêu chuẩn IEEE 519 là một tiêu chuẩn quốc tế quan trọng quy định các giới hạn cho phép về sóng hài trong lưới điện. Tiêu chuẩn này đặt ra các giới hạn cho cả dòng điện sóng hài và điện áp sóng hài ở các điểm kết nối khác nhau trong lưới điện. Mục đích của IEEE 519 là bảo vệ thiết bị và đảm bảo chất lượng điện năng. Luận văn sử dụng IEEE 519 làm chuẩn mực để đánh giá mức độ nghiêm trọng của sóng hài trong lưới điện IEEE 30 nút.

III. Giải Pháp Giảm Thiểu Sóng Hài Trong Lưới Điện IEEE 30

Giảm thiểu sóng hài trong lưới điện IEEE 30 nút đòi hỏi việc triển khai các giải pháp hiệu quả, bao gồm sử dụng bộ lọc sóng hài và cải thiện thiết kế của các bộ chuyển đổi năng lượng. Bộ lọc sóng hài có thể là bộ lọc thụ động (sử dụng các thành phần L, C) hoặc bộ lọc chủ động (sử dụng các thiết bị điện tử công suất). Bộ lọc thụ động đơn giản và rẻ tiền, nhưng có thể gây ra cộng hưởng. Bộ lọc chủ động đắt tiền hơn, nhưng có hiệu quả cao hơn và ít gây ra cộng hưởng. Cải thiện thiết kế của các bộ chuyển đổi năng lượng cũng có thể giảm thiểu sóng hài.

3.1. Thiết kế và ứng dụng bộ lọc thụ động để giảm thiểu hài bậc thấp

Bộ lọc thụ động là một giải pháp phổ biến để giảm thiểu sóng hài bậc thấp, chẳng hạn như bậc 5 và bậc 7. Bộ lọc thụ động bao gồm các thành phần L (cuộn cảm) và C (tụ điện) được thiết kế để triệt tiêu các sóng hài cụ thể. Thiết kế bộ lọc thụ động cần phải tính toán cẩn thận để tránh cộng hưởng với các thành phần khác trong lưới điện. Luận văn trình bày quy trình thiết kế bộ lọc thụ động cho lưới điện IEEE 30 nút và đánh giá hiệu quả của bộ lọc thông qua mô phỏng.

3.2. Bộ lọc chủ động và tiềm năng giảm thiểu sóng hài toàn dải

Bộ lọc chủ động là một giải pháp tiên tiến hơn để giảm thiểu sóng hài toàn dải. Bộ lọc chủ động sử dụng các thiết bị điện tử công suất để tạo ra dòng điện bù trừ, triệt tiêu sóng hài trong lưới điện. Bộ lọc chủ động có thể giảm thiểu sóng hài một cách hiệu quả hơn so với bộ lọc thụ động, và ít gây ra cộng hưởng hơn. Tuy nhiên, bộ lọc chủ động đắt tiền hơn và phức tạp hơn. Luận văn thảo luận về tiềm năng của bộ lọc chủ động trong việc giảm thiểu sóng hài trong lưới điện IEEE 30 nút.

3.3. Các phương pháp cải thiện bộ chuyển đổi năng lượng giảm phát sinh sóng hài

Một cách tiếp cận khác để giảm thiểu sóng hài là cải thiện thiết kế của các bộ chuyển đổi năng lượng được sử dụng để kết nối DG vào lưới điện. Các phương pháp cải thiện bao gồm sử dụng các kỹ thuật điều khiển nâng cao, chẳng hạn như điều chế độ rộng xung (PWM) với tần số chuyển mạch cao, và sử dụng các bộ lọc tích hợp trong bộ chuyển đổi. Bằng cách giảm thiểu sóng hài phát sinh từ bộ chuyển đổi, có thể giảm đáng kể mức độ sóng hài trong lưới điện.

IV. Phân Tích Kết Quả Mô Phỏng và So Sánh Các Kịch Bản IEEE 30

Kết quả mô phỏng trên lưới điện IEEE 30 nút cho thấy rằng việc kết nối DG có thể làm tăng đáng kể mức độ sóng hài trong lưới điện. Mức độ sóng hài phụ thuộc vào vị trí và công suất của DG, cũng như loại bộ chuyển đổi năng lượng được sử dụng. Việc sử dụng bộ lọc sóng hài có thể giảm đáng kể mức độ sóng hài. So sánh các kịch bản khác nhau cho thấy rằng kết nối DG phân tán có thể ít gây ra sóng hài hơn so với kết nối DG tập trung. Tuy nhiên, cần phải đánh giá cẩn thận từng trường hợp cụ thể để xác định giải pháp tối ưu.

4.1. So sánh độ méo hài THD ở các nút lưới điện trong các kịch bản khác nhau

Độ méo hài (THD) là một chỉ số quan trọng để đánh giá mức độ sóng hài trong lưới điện. Kết quả mô phỏng cho thấy rằng THD ở các nút khác nhau trong lưới điện IEEE 30 nút khác nhau tùy thuộc vào kịch bản kết nối DG. THD thường cao hơn ở các nút gần với các nguồn phát sóng hài, chẳng hạn như các bộ chuyển đổi năng lượng. Việc so sánh THD ở các nút khác nhau giúp xác định các vị trí cần được ưu tiên giảm thiểu sóng hài.

4.2. Đánh giá hiệu quả của bộ lọc sóng hài trong việc giảm THD và các bậc hài

Mô phỏng được thực hiện để đánh giá hiệu quả của bộ lọc sóng hài trong việc giảm THD và các bậc sóng hài cụ thể. Kết quả cho thấy rằng bộ lọc sóng hài có thể giảm đáng kể THD và các bậc sóng hài quan trọng, chẳng hạn như bậc 5 và bậc 7. Hiệu quả của bộ lọc phụ thuộc vào thiết kế và vị trí lắp đặt của bộ lọc. Cần phải lựa chọn bộ lọc phù hợp với đặc điểm của sóng hài trong lưới điện.

4.3. Ảnh hưởng của vị trí đặt bộ lọc đến hiệu quả giảm thiểu sóng hài tổng

Vị trí đặt bộ lọc sóng hài ảnh hưởng đáng kể đến hiệu quả giảm thiểu sóng hài tổng trong lưới điện. Việc đặt bộ lọc gần với nguồn phát sóng hài thường hiệu quả hơn so với việc đặt bộ lọc ở xa nguồn phát. Tuy nhiên, cần phải xem xét ảnh hưởng của bộ lọc đến các nút khác trong lưới điện. Một vị trí đặt bộ lọc tối ưu cần phải giảm thiểu sóng hài ở nhiều nút khác nhau và không gây ra các vấn đề khác, chẳng hạn như cộng hưởng.

V. Kết Luận và Hướng Phát Triển Nghiên Cứu Về Sóng Hài IEEE 30

Luận văn đã trình bày nghiên cứu về đánh giá sóng hài trong lưới điện IEEE 30 nút khi tích hợp DG. Kết quả nghiên cứu cho thấy rằng việc kết nối DG có thể làm tăng mức độ sóng hài và cần phải có các giải pháp giảm thiểu hiệu quả. Các giải pháp bao gồm sử dụng bộ lọc sóng hài và cải thiện thiết kế của các bộ chuyển đổi năng lượng. Hướng phát triển nghiên cứu trong tương lai có thể tập trung vào phát triển các thuật toán điều khiển nâng cao cho bộ lọc chủ động và nghiên cứu ảnh hưởng của sóng hài đến các thiết bị thông minh trong lưới điện.

5.1. Tóm tắt các kết quả chính và đóng góp của luận văn cho lĩnh vực

Luận văn đã đóng góp vào lĩnh vực bằng cách cung cấp một đánh giá chi tiết về sóng hài trong lưới điện IEEE 30 nút khi tích hợp DG. Luận văn đã trình bày phương pháp mô phỏng và phân tích sóng hài sử dụng phần mềm ETAP, và đã đánh giá hiệu quả của các giải pháp giảm thiểu sóng hài. Kết quả nghiên cứu có thể được sử dụng để thiết kế và vận hành lưới điện tích hợp DG một cách an toàn và hiệu quả.

5.2. Hướng nghiên cứu tiếp theo lưới điện thông minh và quản lý chất lượng điện

Trong tương lai, nghiên cứu có thể tập trung vào các vấn đề liên quan đến lưới điện thông minh và quản lý chất lượng điện. Điều này bao gồm phát triển các thuật toán điều khiển nâng cao cho bộ lọc chủ động để thích ứng với sự thay đổi của tải và nguồn phát, và nghiên cứu ảnh hưởng của sóng hài đến các thiết bị thông minh trong lưới điện, chẳng hạn như các thiết bị đo đếm thông minh và các hệ thống điều khiển tự động. Nghiên cứu cũng có thể tập trung vào phát triển các phương pháp dự đoán sóng hài để có thể chủ động điều chỉnh các biện pháp giảm thiểu.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển kinh tế nhanh chóng, nhu cầu sử dụng điện năng ngày càng tăng cao, dẫn đến áp lực lớn lên cơ sở hạ tầng truyền tải điện hiện tại. Việc truyền tải điện năng trên khoảng cách xa không chỉ gây tổn thất lớn mà còn làm giảm chất lượng và độ tin cậy cung cấp điện. Để giải quyết vấn đề này, phát triển các nguồn điện phân tán, đặc biệt là nguồn năng lượng tái tạo (NLTT) như điện mặt trời và điện gió, được xem là giải pháp hiệu quả và bền vững. Tuy nhiên, sự gia tăng các nguồn NLTT kết nối vào lưới điện cũng kéo theo các vấn đề kỹ thuật, trong đó sóng hài là một trong những yếu tố ảnh hưởng nghiêm trọng đến chất lượng điện năng.

Luận văn tập trung đánh giá mức độ sóng hài trong lưới điện có xét đến ảnh hưởng của nguồn điện phân tán, cụ thể là nguồn điện mặt trời, thông qua mô phỏng trên lưới điện mẫu IEEE 30 nút. Mục tiêu nghiên cứu nhằm phân tích sự biến đổi sóng hài tại các nút trong lưới điện khi kết nối các nguồn NLTT theo các kịch bản tập trung và phân tán, đồng thời đề xuất các giải pháp lọc sóng hài phù hợp để nâng cao chất lượng điện áp. Phạm vi nghiên cứu tập trung vào lưới điện mẫu IEEE 30 nút, sử dụng phần mềm ETAP để mô phỏng và phân tích, với dữ liệu và thông số kỹ thuật theo tiêu chuẩn quốc tế.

Nghiên cứu có ý nghĩa quan trọng trong việc hỗ trợ phát triển bền vững hệ thống điện thông minh, đảm bảo chất lượng điện năng khi mở rộng quy mô nguồn NLTT, đồng thời góp phần giảm tổn thất điện năng và nâng cao độ tin cậy cung cấp điện cho các khu vực phân phối. Kết quả nghiên cứu cũng cung cấp cơ sở khoa học cho các nhà quản lý và kỹ sư trong việc thiết kế, vận hành và tối ưu hóa hệ thống điện có nguồn NLTT phân tán.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết sóng hài và phân tích Fourier: Sóng hài được định nghĩa là các thành phần tần số bội số nguyên của tần số cơ bản (50 Hz). Phân tích Fourier được sử dụng để phân tích và xác định các thành phần sóng hài trong điện áp và dòng điện, từ đó tính toán tổng độ méo sóng hài (THD) và các chỉ số liên quan.

• Mô hình nguồn năng lượng tái tạo phân tán: Bao gồm mô hình hệ thống pin mặt trời (PV) và tua bin gió (WIND), với các đặc tính kỹ thuật như hiệu ứng quang điện, công suất phát theo vận tốc gió, và các loại máy phát điện gió (cảm ứng vận tốc cố định, cảm ứng vận tốc thay đổi, bộ tạo cảm ứng kép, bộ chuyển đổi AC/DC/AC).

• Mô hình lưới điện mẫu IEEE 30 nút: Là mô hình tiêu chuẩn quốc tế dùng để phân tích và mô phỏng các hiện tượng điện trong lưới điện phân phối, bao gồm các thông số trở kháng, công suất tải, và vị trí kết nối nguồn NLTT.

• Tiêu chuẩn và quy định về sóng hài: Áp dụng các giới hạn sóng hài theo Thông tư 39/2015/TT-BCT của Bộ Công Thương Việt Nam, với giới hạn THD tối đa là 3% ở điện áp 110 kV và 6,5% ở trung và hạ áp.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Sử dụng dữ liệu kỹ thuật và thông số lưới điện mẫu IEEE 30 nút, thông số nguồn NLTT (điện mặt trời 50 MVA, nguồn hài mặc định IEEE 12 Pulses), và các thông số bộ lọc sóng hài. Dữ liệu được lấy từ kho dữ liệu chuẩn của phần mềm ETAP và các tài liệu kỹ thuật liên quan.

• Phương pháp phân tích: Sử dụng phần mềm ETAP để mô phỏng phân bố dòng công suất, phân tích sóng hài và tính toán THD tại các nút trong lưới điện theo các kịch bản kết nối nguồn NLTT: tập trung tại một nút, phân tán tại hai nút và phân tán tại ba nút. Phương pháp phân tích sóng hài dựa trên thuật toán tách rời, kết hợp phân tích tuyến tính và phi tuyến để tính toán dòng điện và điện áp sóng hài.

• Thiết kế bộ lọc sóng hài: Thiết kế các bộ lọc thụ động, tích cực và bộ lọc lai để giảm thiểu sóng hài tại các nút có mức độ biến dạng cao, với thông số bộ lọc được tính toán dựa trên đặc tính sóng hài và trở kháng của lưới.

• Timeline nghiên cứu: Quá trình nghiên cứu được thực hiện trong năm 2020, bao gồm thu thập dữ liệu, mô phỏng các kịch bản, phân tích kết quả và đề xuất giải pháp lọc sóng hài.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Phân bố dòng công suất và ảnh hưởng của nguồn NLTT: Trước khi kết nối nguồn NLTT, phân bố dòng công suất trên lưới điện mẫu IEEE 30 nút ổn định với các giá trị dòng điện phù hợp tải. Khi kết nối nguồn điện mặt trời 50 MVA tại các nút khác nhau, dòng công suất tại các nút kết nối tăng lên đáng kể, đặc biệt ở kịch bản tập trung tại một nút, dòng điện tại nút đó tăng khoảng 25% so với trạng thái ban đầu.

2. Mức độ sóng hài và THD tại các nút: Kết quả phân tích sóng hài cho thấy THD điện áp tại các nút kết nối nguồn NLTT tăng lên rõ rệt. Ở kịch bản tập trung tại một nút, THD tại nút đó đạt khoảng 7%, vượt quá giới hạn cho phép 6,5% theo quy định. Ở kịch bản phân tán tại hai và ba nút, THD giảm xuống lần lượt khoảng 5,5% và 4,8%, cho thấy việc phân tán nguồn NLTT giúp giảm thiểu ảnh hưởng sóng hài.

3. Phổ sóng hài và các bậc sóng hài chủ yếu: Sóng hài bậc 5, 7, 11 và 13 là các thành phần chính gây méo dạng điện áp, chiếm hơn 80% tổng sóng hài. Các sóng hài bậc cao hơn 30 có thể bỏ qua do ảnh hưởng không đáng kể.

4. Hiệu quả của các bộ lọc sóng hài: Thiết kế và lắp đặt bộ lọc thụ động và tích cực tại các nút có sóng hài cao giúp giảm THD xuống dưới 3%, đảm bảo chất lượng điện áp theo tiêu chuẩn. Bộ lọc lai kết hợp ưu điểm của bộ lọc thụ động và tích cực cho hiệu quả lọc tốt nhất, giảm sóng hài bậc 11 và 13 xuống hơn 70% so với trước khi lọc.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự gia tăng sóng hài là do các bộ biến đổi điện tử công suất trong nguồn NLTT, đặc biệt là các bộ Inverter sử dụng công nghệ SVPWM, mặc dù có mức sóng hài thấp hơn so với SPWM nhưng vẫn tạo ra các thành phần sóng hài đáng kể. Việc kết nối nguồn NLTT tập trung làm tăng cường độ sóng hài tại nút kết nối do dòng điện hài tập trung, trong khi phân tán nguồn giúp phân bố dòng hài đều hơn, giảm thiểu ảnh hưởng cục bộ.

So sánh với các nghiên cứu trong ngành, kết quả phù hợp với xu hướng chung về ảnh hưởng sóng hài của nguồn NLTT, đồng thời khẳng định hiệu quả của các bộ lọc sóng hài trong việc cải thiện chất lượng điện áp. Việc sử dụng phần mềm ETAP cho phép mô phỏng chính xác và trực quan các kịch bản, kết quả có thể được trình bày qua biểu đồ THD theo từng nút và bảng so sánh THD trước và sau khi lắp đặt bộ lọc.

Ý nghĩa của nghiên cứu là cung cấp cơ sở khoa học và kỹ thuật để các nhà quản lý và kỹ sư điện áp dụng các giải pháp kỹ thuật phù hợp nhằm đảm bảo chất lượng điện năng khi mở rộng quy mô nguồn NLTT, góp phần phát triển hệ thống điện thông minh và bền vững.

Đề xuất và khuyến nghị

1. Phân tán nguồn NLTT khi kết nối vào lưới điện: Khuyến nghị các nhà đầu tư và quản lý hệ thống ưu tiên phân tán các nguồn điện mặt trời và gió tại nhiều nút khác nhau thay vì tập trung tại một nút để giảm thiểu sóng hài và cải thiện chất lượng điện áp. Thời gian thực hiện: ngay trong giai đoạn quy hoạch và triển khai dự án.

2. Lắp đặt bộ lọc sóng hài tại các nút có mức độ sóng hài cao: Thiết kế và triển khai các bộ lọc thụ động, tích cực hoặc bộ lọc lai phù hợp với đặc tính sóng hài của từng nút để giảm THD xuống dưới mức quy định. Chủ thể thực hiện: các công ty vận hành lưới điện và nhà đầu tư NLTT, thời gian: trong vòng 6-12 tháng sau khi phát hiện sóng hài vượt mức.

3. Áp dụng công nghệ biến tần hiện đại với sóng hài thấp: Khuyến khích sử dụng công nghệ SVPWM hoặc các công nghệ biến tần tiên tiến khác nhằm giảm phát sinh sóng hài từ nguồn NLTT. Chủ thể thực hiện: nhà sản xuất thiết bị và nhà đầu tư, thời gian: áp dụng trong các dự án mới và nâng cấp thiết bị.

4. Xây dựng hệ thống giám sát và phân tích sóng hài liên tục: Triển khai hệ thống đo đạc, giám sát sóng hài tự động tại các nút trọng điểm để kịp thời phát hiện và xử lý các vấn đề sóng hài. Chủ thể thực hiện: các đơn vị vận hành lưới điện, thời gian: trong vòng 1 năm.

5. Nghiên cứu và cập nhật tiêu chuẩn sóng hài phù hợp với thực tế Việt Nam: Đề xuất cơ quan quản lý xây dựng các quy định chặt chẽ hơn về kiểm soát sóng hài, đặc biệt là chỉ số TDD, nhằm đảm bảo chất lượng điện năng trong hệ thống có nguồn NLTT phát triển mạnh. Thời gian: trong vòng 2 năm tới.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên gia hệ thống điện: Nghiên cứu cung cấp kiến thức chuyên sâu về ảnh hưởng sóng hài của nguồn NLTT và các giải pháp kỹ thuật để cải thiện chất lượng điện năng, hỗ trợ trong thiết kế và vận hành lưới điện hiện đại.

2. Nhà quản lý và hoạch định chính sách năng lượng: Thông tin về tác động của nguồn NLTT đến lưới điện và các khuyến nghị kỹ thuật giúp xây dựng chính sách phát triển năng lượng tái tạo bền vững, đảm bảo an toàn và ổn định hệ thống điện quốc gia.

3. Nhà đầu tư và doanh nghiệp năng lượng tái tạo: Hiểu rõ các vấn đề kỹ thuật liên quan đến sóng hài khi kết nối nguồn NLTT, từ đó lựa chọn công nghệ và phương án đầu tư phù hợp, giảm thiểu rủi ro kỹ thuật và nâng cao hiệu quả kinh tế.

4. Các nhà nghiên cứu và sinh viên ngành kỹ thuật điện: Luận văn là tài liệu tham khảo quý giá về mô hình hóa, phân tích sóng hài và ứng dụng phần mềm ETAP trong nghiên cứu hệ thống điện có nguồn NLTT, hỗ trợ phát triển nghiên cứu và học tập chuyên sâu.

Câu hỏi thường gặp

1. Sóng hài là gì và tại sao nó lại quan trọng trong hệ thống điện?
   Sóng hài là các thành phần tần số bội số nguyên của tần số cơ bản (50 Hz) gây méo dạng điện áp và dòng điện. Sóng hài ảnh hưởng đến chất lượng điện năng, gây quá nhiệt thiết bị, giảm hiệu suất và có thể làm hỏng thiết bị điện.

2. Nguồn năng lượng tái tạo gây ra sóng hài như thế nào?
   Nguồn NLTT sử dụng các bộ biến đổi điện tử công suất như Inverter để kết nối vào lưới, các thiết bị này tạo ra dòng điện không sin, sinh ra sóng hài đặc trưng ở các bậc 5, 7, 11, 13... Ví dụ, công nghệ SVPWM tạo sóng hài thấp hơn SPWM nhưng vẫn có ảnh hưởng.

3. Phân tán nguồn NLTT có lợi ích gì trong việc giảm sóng hài?
   Phân tán nguồn NLTT giúp phân bố dòng điện hài đều hơn trên lưới, tránh tập trung dòng hài tại một nút, từ đó giảm mức độ biến dạng sóng hài và cải thiện chất lượng điện áp. Ví dụ, THD giảm từ 7% xuống dưới 5% khi phân tán nguồn.

4. Bộ lọc sóng hài hoạt động như thế nào?
   Bộ lọc sóng hài loại bỏ hoặc giảm các thành phần sóng hài bằng cách tạo ra dòng điện hoặc điện áp ngược pha với sóng hài, giúp làm sạch dạng sóng điện áp và dòng điện. Bộ lọc lai kết hợp ưu điểm của bộ lọc thụ động và tích cực cho hiệu quả cao.

5. Tiêu chuẩn sóng hài hiện nay áp dụng như thế nào tại Việt Nam?
   Theo Thông tư 39/2015/TT-BCT, giới hạn THD điện áp là 3% ở điện áp 110 kV và 6,5% ở trung và hạ áp. Tuy nhiên, việc kiểm soát sóng hài chưa chặt chẽ, đặc biệt chỉ số TDD chưa được quy định cụ thể, cần có nghiên cứu và hoàn thiện tiêu chuẩn phù hợp hơn.

Kết luận

• Đánh giá mức độ sóng hài trong lưới điện mẫu IEEE 30 nút cho thấy nguồn NLTT, đặc biệt điện mặt trời, gây tăng THD vượt mức quy định khi kết nối tập trung.
• Phân tán nguồn NLTT tại nhiều nút giúp giảm đáng kể sóng hài và cải thiện chất lượng điện áp.
• Thiết kế và lắp đặt bộ lọc sóng hài là giải pháp hiệu quả để giảm THD xuống dưới mức cho phép, đảm bảo vận hành ổn định.
• Nghiên cứu cung cấp cơ sở khoa học và kỹ thuật cho việc phát triển hệ thống điện thông minh, hỗ trợ chính sách và đầu tư NLTT bền vững.
• Các bước tiếp theo bao gồm triển khai hệ thống giám sát sóng hài, hoàn thiện tiêu chuẩn kỹ thuật và áp dụng công nghệ biến tần hiện đại trong các dự án NLTT.

Luận văn khuyến khích các nhà nghiên cứu, kỹ sư và nhà quản lý tiếp tục phát triển các giải pháp kỹ thuật và chính sách nhằm nâng cao chất lượng điện năng trong hệ thống điện có nguồn năng lượng tái tạo phân tán.

Trích đoạn nội dung tài liệu

LỜI MỞ ĐẦU Cùng với sự phát triển của nền kinh tế, nhu cầu về phụ tải điện tăng lên rất cao trong khi cơ sở hạ tầng về truyền tải không đáp ứng được nhu cầu. Việc truyền tải điện năng với khoảng cách xa gây ra tổn thất điện năng lớn, làm giảm chất lượng và độ tin cậy cung cấp điện. Để khắc phục hiện tượng này, hệ thống điện cần tăng cường công suất nguồn và khả năng truyền tải của đường dây, tuy nhiên sẽ dẫn đến nguồn vốn đầu tư lớn và không hiệu quả về mặt kinh tế. Do đó, việc phát triển các nguồn cung cấp năng lượng nhỏ tại chỗ để cấp điện cho phụ tải là một giải pháp.

Trong đó sự phát triển năng lượng tái tạo (NLTT) được xem như là giải pháp tốt và ngày càng được áp dụng tại nhiều nước trên thế giới. Tuy nhiên, việc sử dụng lượng điện phát từ các nguồn NLTT ngày càng nhiều đồng nghĩa với việc các thiết bị điện tử công suất cũng được thêm vào lưới điện ngày một gia tăng. Đó cũng là một trong những nguyên nhân chính gây ra sóng hài vào lưới gây ảnh hưởng nhất định tới chất lượng điện năng. Xuất phát từ nhu cầu thực tiễn đó và các kiến thức đã được học trong nhà trường.

Em đã thực hiện đồ án tốt nghiệp về đề tài “Đánh giá mức độ sóng hài trong lưới điện có xét đến ảnh hưởng của nguồn điện phân tán, tính toán cho lưới điện mẫu IEEE 30 nút” với các nội dung sau: - Tổng quan về năng lượng tái tạo - Mô hình kết nối của nguồn NLTT vào lưới điện - Ảnh hưởng của sóng hài tới chất lượng điện năng trong lưới điện - Tính toán mô phỏng trên lưới điện IEEE 30 nút. Trong quá trình thực hiện đồ án, em xin chân thành cảm ơn Thầy-TS. Nguyễn Quốc Minh cùng các thầy cô trong bộ môn Hệ Thống Điện đã hướng dẫn nhiệt tình và tạo điều kiện thuận lợi cho em có thể hoàn thành đồ án này. GIỚI THIỆU CHUNG 1.

Tổng quan năng lượng tái tạo 1. Khái niệm năng lượng tái tạo Năng lượng tái tạo (NLTT): Nguồn năng lượng được tạo ra từ các quá trình tự nhiên và liên tục được bổ sung. Nguồn tự nhiên này gồm ánh sáng mặt trời, địa nhiệt, thủy triều, nước và các dạng sinh khối khác nhau. Nguồn năng lượng này không bị cạn kiệt và không ngừng được tái sinh.

Có một số nguồn NLTT được coi là mới đối với các nước đang phát triển như Điện mặt trời, điện gió, năng lượng đại dương… 1. Vai trò của năng lượng tái tạo:  Môi trường Công nghệ cho các loại năng lượng tái tạo là công nghệ sạch và nguyên liệu sử dụng hoặc đã có sẵn trong thiên nhiên và không tạo ra ô nhiễm như mặt trời, gió, sóng biển v.; phế thải từ các công nghệ khác thay vì cần phải xử lý, nay được sử dụng lại. So sánh với các nguồn năng lượng khác, năng lượng tái tạo có nhiều ưu điểm hơn vì tránh được các hậu quả tác hại, tác động đến môi trường trong quá trình khai thác các nhiên liệu hóa thạch. Sử dụng năng lượng tái tạo rộng rãi và liên tục có thể tác động đến việc cải tạo khí hậu Trái Đất về lâu dài, hạn chế hiệu ứng nhà kính tác nhân làm biến đổi khí hậu trên thế giới.

 Kinh tế xã hội Góp phần phát triển bền vững kinh tế và xã hội từ đó đem lại nhiều cơ hội việc làm, doanh thu cao từ việc sản xuất, cung cấp, xây dựng, dịch vụ năng lượng tái tạo. Tăng cường sự linh hoạt, chủ động, đáp ứng của hệ thống điện khi nhu cầu điện năng thay đổi, giảm sự phụ thuộc và đầu tư vào nhập khẩu nhiên liệu để sản xuất điện năng.  Vai trò định hướng tương lai Đây là dạng năng lượng dành cho các thế hệ tương lai vì nguồn nguyên liệu không bao giờ bị cạn kiệt. Đa dạng hóa nguồn cung cấp năng lượng.

Tái cân bằng cấu trúc sử dụng năng lượng hóa thạch, tiết kiệm hạn chế sử dụng năng lượng nhiên liệu hóa thạch. Cân bằng “cán cân” năng lượng trên thế giới.  Vai trò đảm bảo an ninh quốc gia 2 Giúp các quốc gia tự chủ về nguồn năng lượng, không tạo ra khủng hoảng năng lượng khi có chiến tranh hoặc cấm vận từ các thế lực ngoại bang. Giảm mức sản xuất phóng xạ và sự lan rộng của vũ khí nguyên tử.

Tránh xung đột gây ra chiến tranh về tranh chấp năng lượng. Phân loại năng lượng tái tạo Các nguồn NLTT phổ biến hiện nay bao gồm năng lượng gió và năng lượng mặt trời và một số nguồn NLTT khác chiếm tỉ trọng ít hơn như điện sinh khối, địa nhiệt, điện đại dương. Do đó trong phạm vi luận văn chỉ nghiên cứu về hai nguồn NLTT đại diện là năng lượng mặt trời và năng lượng gió. Năng lượng mặt trời Hiện nay, nguồn năng lượng có nguồn gốc hóa thạch đang dần cạn kiệt kèm theo những tác động gây ô nhiễm môi trường và trái đất đang nóng lên từng ngày.

Việc tìm ra nguồn năng lượng mới thay thế cho nguồn năng lượng truyền thống có thể giúp cân bằng giữa phát triển kinh tế, vấn đề năng lượng và môi trường là nhiệm vụ của tất cả các quốc gia trên thế giới, bao gồm cả Việt Nam. Chính những điều này, năng lượng tái tạo là một giải pháp để cứu trái đất. Theo xu hướng chung của thế giới, con người ngày càng sử dụng nhiều các nguồn năng lượng sạch, góp phần bảo vệ môi trường. Trong các dạng của năng lượng tái tạo như: năng lượng mặt trời, năng lượng sinh khối, năng lượng gió, Năng lượng mặt trời mang đến nguồn năng lượng sạch, thường xuyên, thân thiện với môi trường.

Năng lượng mặt trời đã góp phần giải quyết những vấn đề bức xúc hiện nay như tình trạng ô nhiễm môi trường, ô nhiễm nguồn không khí. Năng lượng mặt trời đã góp phần nâng cao chất lượng cuộc sống người dân nhờ vào nguồn năng lượng sạch gắn liền với bảo vệ môi trường rất phù hợp với xu thế phát triển kinh tế - xã hội và công cuộc xây dựng nông thôn mới hiện nay. Sản xuất điện năng từ nguồn năng lượng mặt trời (NLMT) là một ngành công nghiệp đã và đang phát triển rất mạnh mẽ cùng với sự tiến bộ không ngừng về công nghệ chế tạo các thành phần của nó, đáp ứng nhu cầu năng lượng của con người ngày càng đáng kể, tạo ra hàng triệu việc làm mới từ chuỗi sản xuất, cung ứng và vận hành các hệ thống NLMT. Biểu đồ sau về tăng trưởng sản lượng điện mặt trời toàn cầu hàng năm cho ta thấy sự phát triển nguồn điện này nhanh nhất trong nhóm các nguồn điện tái tạo.

Biểu đồ công suất điện NLTT bổ sung hàng năm (2012-2018) Dưới đây là danh sách 6 nước có công suất điện từ NLTT lớn nhất thế giới: Hình 1. Biểu đồ tổng công suất điện NLTT trên thế giới Riêng ở châu Á, Trung Quốc, Nhật Bản và Ấn Độ là các nước có tốc độ tăng trưởng đầu tư lắp đặt nhà máy điện mặt trời PV nhiều nhất trong năm 2017 – 2018. Qua đó việc làm từ năng lượng mặt trời cũng được gia tăng. Dưới đây là bảng thống kê tổng công việc được tạo ra từ năng lượng tái tạo: 4 Hình 1.

Thống kê số lượng công việc được tạo ra từ NLTT Như vậy, tăng trưởng về đầu tư riêng NLMT đối với các nước đang phát triển (+12%) là con số rất ấn tượng, tạo niềm tin cho các nhà đầu tư về lĩnh vực này đối với các nước bắt đầu phát triển điện mặt trời như ở Việt Nam. Theo định luật Swanson[1]: Giá điện mặt trời sẽ giảm 20% mỗi khi tăng gấp đôi sản lượng. Và theo định luật này, người ta đã kiểm chứng được cứ 10 năm thì giá điện mặt trời sẽ giảm một nửa. Với tốc độ này, suất đầu tư điện mặt trời càng ngày càng giảm mạnh, tạo nên sự hấp dẫn lớn đới với các nhà đầu tư hiện nay.

Việt Nam được xem là một quốc gia có tiềm năng rất lớn về năng lượng mặt trời. Đối với Việt Nam cho đến những năm gần đây, Chính phủ đã có cơ chế chính sách khuyến khích, ưu đãi. Để tạo điều kiện cho sự phát triển năng lượng tái tạo trong tương lai. Ngày 11/04/2017, Thủ tướng Chính phủ đã ký ban hành Quyết định số 11/2017/QĐ-TTg về cơ chế khuyến khích phát triển các dự án điện mặt trời tại Việt Nam[2], trong đó quy định hai cơ chế rất quan trọng là “Net-metering” và giá mua đối với toàn bộ sản lượng điện từ các nhà máy điện mặt trời nối lưới là 9,35 Uscent/kWh (chưa bao gồm thuế giá trị gia tăng).

Tiếp theo sau đó, Bộ Công Thương ban hành Thông tư 16 ngày 12/9/2017 về hướng dẫn thực hiện Quyết định số 11/2017/QĐ-TTg và ban hành mẫu hợp đồng mua bán điện[3]. Đây được coi là chìa khóa quan trọng mở cửa cho sự phát triển mạnh mẽ điện mặt trời trong thời gian tới tại Việt Nam. Hiện nay, tại Việt Nam cũng như trên thế giới đang được thương mại hóa một số công nghệ pin mặt trời như sau:  Công nghệ pin mặt trời màng mỏng vô định hình 5 Pin màng mỏng vô định hình gọi tắt là pin màng mỏng, hoặc pin vô định hình, có nhiều loại như: silic vô định hình (a – Si) với hiệu suất 12 – 16%, đồng inđi diselenua (CIS) với hiệu suất 10 – 12%, cadmi telurua (CdTe) với hiệu suất 6 – 8%,.Ưu điểmcủa loại pin này là giá thành sản xuất ra 1 Watt thấp chỉ khoảng 1,07 USD/Watt. Tuy nhiên nó thể hiện ngay nhược điểm hiệu suất thấp đến hiện tại vẫn chưa có biện pháp khắc phục.

Chính vì thế, pin mặt trời loại này chỉ phù hợp ứng dụng cho các sản phẩm trang trí, mô hình trình diễn công nghệ không yêu cầu cao về hiệu năng và công suất. Pin màng mỏng vô định hình  Công nghệ pin mặt trời tinh thể từ Silic Bao gồm hai loại chính là đơn tinh thể và đa tinh thể. Công nghệ đơn tinh thể (monocrystalline): dùng silic đơn tinh thể có hiệu suất chuyển hóa 18 – 24%. Để chế tạo ra sản phẩm yêu cầu silic đơn thể phải có độ nguyên chất đạt đến 99%, quá trình chế tạo cần nhiệt độ cao để làm tan chảy silic.

Độ nguyên chất phải ở mức gần như tuyệt đối để đảm bảo sự di động dễ dàng của điện tử tạo ra dòng điện. Vì vậy nên giá thành cao nên và không được áp dụng rộng rãi. Tuổi thọ trên 25 năm. Tấm pin mặt trời công nghệ đơn tinh thể 6 Công nghệ đa tinh thể được chế tạo ít tốn kém hơn vì không cần đạt đến độ nguyên chất như đơn tinh thể.
