Giới thiệu dự án

Nhu cầu năng lượng toàn cầu đang gia tăng nhanh chóng dưới áp lực của tăng trưởng kinh tế và đô thị hóa, trong khi các nguồn nhiên liệu hóa thạch truyền thống (than đá, dầu mỏ, khí đốt) đang cạn kiệt và gây ra các hiểm họa nghiêm trọng về biến đổi khí hậu. Theo các báo cáo năng lượng tái tạo quốc tế, năng lượng mặt trời (Solar Photovoltaic - PV) là một trong những nguồn năng lượng sạch có tốc độ tăng trưởng nhanh nhất. Tại Việt Nam, với hơn 3.000 km đường bờ biển và cường độ bức xạ trung bình đạt từ $4 - 5\text{ kWh/m}^2/\text{ngày}$ (tổng số giờ nắng lên đến hơn $2.000 - 2.600\text{ giờ/năm}$), tiềm năng khai thác điện mặt trời là vô cùng lớn, đặc biệt tại các khu vực hải đảo và vùng sâu, vùng xa chưa thể tiếp cận lưới điện quốc gia.

+-----------------------------------------------------------------------------------+
|                              KIẾN TRÚC TỔNG THỂ HỆ THỐNG                          |
|                                                                                   |
|  +--------------------+        +---------------------+        +----------------+  |
|  | Pin Mặt Trời (PV)  |------->| Boost DC-DC (MPPT)  |------->|                |  |
|  | V_in: 10V - 38V    |        | f_s = 40kHz         |        |                |  |
|  +--------------------+        +---------------------+        |                |  |
|                                                               |  BUS DC (40V)  |  |
|  +--------------------+        +---------------------+        |  (Tải DC 12Ω)  |  |
|  | Nguồn Lưu Trữ      |<------>| Bi-directional      |<------>|                |  |
|  | (Ắc quy 12V/24V)   |        | DC-DC (Buck-Boost)  |        |                |  |
|  +--------------------+        +---------------------+        +----------------+  |
|                                   IR2110 Driver / PI                              |
+-----------------------------------------------------------------------------------+

Tuy nhiên, pin quang điện có đặc tuyến $P-V$ và $I-V$ phi tuyến mạnh, phụ thuộc chặt chẽ vào bức xạ ($G$) và nhiệt độ môi trường ($T$). Điểm làm việc có công suất cực đại (Maximum Power Point - MPP) liên tục thay đổi. Các hệ thống PV độc lập truyền thống gặp phải các vấn đề cốt lõi:

  • Hiệu suất thu nhận năng lượng thấp: Thuật toán dò điểm công suất cực đại (MPPT) cổ điển như Perturb and Observe (P&O) bước cố định hoặc Incremental Conductance (INC) bộc lộ sự đánh đổi cố hữu: bước nhảy lớn gây dao động quanh điểm cực đại làm tổn hao công suất ở trạng thái xác lập, trong khi bước nhảy nhỏ khiến tốc độ đáp ứng chậm khi bức xạ thay đổi đột ngột.
  • Mất ổn định điện áp trên Bus DC: Khi kết nối trực tiếp với phụ tải thay đổi hoặc nguồn phát trồi sụt, điện áp Bus DC bị vọt áp (overshoot) hoặc sụt áp (sag), đe dọa an toàn của các thiết bị tiêu thụ.

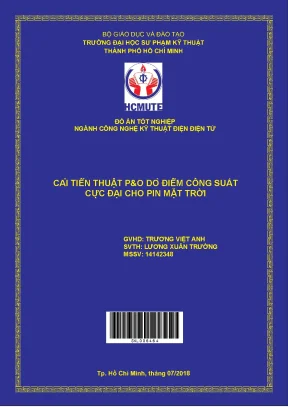

Dự án "Cải tiến giải thuật P&O dò điểm công suất cực đại cho pin mặt trời kết hợp ổn định thanh góp DC" được xây dựng nhằm giải quyết triệt để hai bài toán trên.

Mục tiêu cụ thể của dự án:

  1. Nghiên cứu mô hình toán học và xây dựng giải thuật Adaptive P&O (P&O thích nghi bước nhảy) nhằm tăng tốc độ bám MPP lên trên 60% và triệt tiêu dao động xác lập.
  2. Thiết kế và chế tạo mạch biến đổi DC-DC Boost Converter tần số đóng cắt $f_s = 40\text{ kHz}$ tối ưu hóa chuyển đổi năng lượng từ dàn pin PV.
  3. Thiết kế mạch biến đổi DC-DC hai chiều (Bidirectional Converter) ghép nối khối lưu trữ ắc quy với thanh góp DC 40V, sử dụng IC lái chuyên dụng IR2110.
  4. Xây dựng thuật toán điều khiển vòng kín PI (Proportional-Integral) nhằm ổn định điện áp Bus DC tại $40\text{V} \pm 2%$ dưới mọi kịch bản biến động công suất phát và tải tiêu thụ.
  5. Kiểm chứng giải thuật trên bộ mô phỏng dàn pin mặt trời chuyên dụng Chroma 62050H kết hợp phần mềm Chroma Array Simulation và mô phỏng trên nền tảng PSIM.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Các phương pháp MPPT hiện nay được ứng dụng rộng rãi trong công nghiệp gồm phương pháp điện áp hằng số ($V_{MPP} \approx k \cdot V_{oc}$), thuật toán P&O cổ điển, và phương pháp độ dẫn gia tăng (INC). Bảng dưới đây so sánh các giải pháp hiện hữu với giải thuật đề xuất:

Tiêu chí so sánh Điện áp hằng số ($V_{oc}$) P&O Cổ Điển (Fixed Step) INC (Incremental Conductance) Giải thuật Adaptive P&O Đề Xuất
Tốc độ bám điểm MPP Rất nhanh ($<0.05\text{s}$) Chậm ($0.25 - 0.4\text{s}$) Trung bình ($0.15 - 0.2\text{s}$) Rất nhanh ($0.08\text{s}$)
Tổn thất công suất xác lập Cao ($5 - 10%$) Trung bình ($2 - 4%$) do dao động Thấp ($1 - 2%$) Gần như triệt tiêu ($<0.5%$)
Độ phức tạp tính toán Thấp Rất thấp Trung bình - Cao Trung bình
Yêu cầu cảm biến Chỉ cảm biến áp Áp ($V$) & Dòng ($I$) Áp ($V$) & Dòng ($I$) Áp ($V$) & Dòng ($I$)
Độ ổn định khi nhiễu đo Kém Tốt Kém (dễ chia cho 0 khi $dV \to 0$) Cao (khóa bước khi đạt $\Delta P \approx 0$)

Phân tích yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have: Giải thuật P&O thích nghi bước nhảy; mạch Boost Converter 40kHz; mạch Bidirectional Buck-Boost; ổn định Bus DC 40V.
  • Should have: Bộ lọc thông thấp $LC$ chống nhiễu đóng cắt; cảm biến dòng Hall ACS712 20A cách ly; driver điều khiển MOSFET IR2110.
  • Could have: Giao tiếp xuất dữ liệu thời gian thực lên máy tính qua cổng nối tiếp (UART/RS232).
  • Won't have: Hòa đồng bộ nghịch lưu AC 3 pha (hệ thống tập trung cho lưới DC Microgrid độc lập).

Thiết kế hệ thống

Hệ thống được thiết kế theo cấu trúc module hóa cao, tích hợp phần cứng chuyển đổi công suất và vi điều khiển trung tâm.

+-----------------------------------------------------------------------------------+
|                        SƠ ĐỒ KHỐI PHẦN CỨNG HỆ THỐNG                              |
|                                                                                   |
|  +--------------------+       +---------------------------------------------+     |
|  | Nguồn PV / Chroma  |------>| Boost Converter (IRFP250N, L=400uH, C=100uF)|     |
|  | (10V - 38V)        |       +---------------------------------------------+     |
|  +--------------------+                              |                            |
|         |        |                                   v                            |
|     (V_pv)    (I_pv)                       +--------------------+                 |
|         |        |                         |    BUS DC (40V)    |                 |
|         v        v                         +--------------------+                 |
|  +--------------------+                              ^                            |
|  | Cảm biến ACS712 /  |                              |                            |
|  | Phân áp Resistor   |            +------------------------------------+         |
|  +--------------------+            | Bi-directional Converter (IR2110)  |         |
|         |                          +------------------------------------+         |
|         v                                            ^                            |
|  +--------------------+                              |                            |
|  | Vi Điều Khiển      |------------------------------+                            |
|  | ATmega328P / Arduino| (PWM 40kHz / MPPT + PI Bus Regulation)                    |
|  +--------------------+                                                           |
+-----------------------------------------------------------------------------------+

1. Thông số kỹ thuật của bộ biến đổi Boost DC-DC:

  • Điện áp ngõ vào danh định ($V_N$): $30\text{V}$ (Dải hoạt động: $V_{imin} = 10\text{V}$, $V_{imax} = 38\text{V}$).
  • Điện áp ngõ ra định mức ($V_{oN}$): $40\text{V}$.
  • Tần số đóng cắt ($f_s$): $40\text{ kHz}$.
  • Dòng điện tải cực đại ($I_{omax}$): $3.33\text{A}$ với điện trở tải định mức $R_L = 12\ \Omega$.
  • Hiệu suất mục tiêu ($\eta$): $\ge 80%$.

2. Tính toán lựa chọn phần tử công suất:

  • Độ biến thiên dòng qua cuộn cảm ($\Delta I_L$): Chọn ở mức 20% dòng điện ngõ vào lớn nhất: $$\Delta I_L = 0.2 \times I_{imax} = 0.2 \times 8\text{A} = 1.6\text{A}$$
  • Giá trị điện cảm cực tiểu ($L_{min}$): $$L_{min1} = D_{max} \times \frac{V_{imin}}{\Delta I_L \times f_s} = 0.8 \times \frac{10}{1.6 \times 40 \times 10^3} = 125\ \mu\text{H}$$ Để đảm bảo mạch hoạt động ở chế độ dòng dẫn liên tục (CCM) tại ranh giới $I_{imin} = 0.5\text{A}$: $$L_{min2} = D_{min} \times \frac{V_{imax}}{2 \times I_{imin} \times f_s} = 0.2 \times \frac{38}{2 \times 0.5 \times 40 \times 10^3} = 190\ \mu\text{H}$$ Lựa chọn thực tế: Cuộn cảm lõi Ferit hình xuyến với $L = 400\ \mu\text{H}$, đảm bảo $\Delta I_L \le 1.6\text{A}$.
  • Điện dung tụ ngõ ra ($C_{omin}$): Với độ nhấp nhô điện áp cho phép $\Delta V \le 3% \times 31\text{V} \approx 0.93\text{V}$: $$C_{omin} = \frac{2 \times I_{omax} \times D_{max}}{f_s \times \Delta V} = \frac{2 \times 2.325 \times 0.8}{40 \times 10^3 \times (0.03 \times 31)} \approx 100\ \mu\text{F}$$ Nội trở tương đương cực đại của tụ (ESR): $$R_{Cmax} = \frac{\Delta V}{\frac{I_{omax}}{1-D} + \frac{\Delta I_L}{2}} = \frac{0.01 \times 31}{\frac{2.325}{0.33} + \frac{1.6}{2}} = 0.039\ \Omega$$ Lựa chọn thực tế: Tổ hợp tụ hóa $220\ \mu\text{F}/63\text{V}$ ghép song song tụ gốm nhiều lớp (MLCC) $1\ \mu\text{F}$ để triệt tiêu điện cảm ký sinh và hạ thấp ESR.

Phương pháp nghiên cứu và phát triển

Dự án áp dụng phương pháp thiết kế kỹ thuật V-Model:

  1. Mô hình hóa toán học: Xây dựng phương trình đặc trưng pin quang điện $I = I_{ph} - I_0 \left[\exp\left(\frac{q(V + I R_s)}{A k T}\right) - 1\right] - \frac{V + I R_s}{R_{sh}}$.
  2. Mô phỏng kiểm chứng: Xây dựng toàn bộ mô hình mạch Boost và Bi-directional trên phần mềm chuyên dụng PSIM, kiểm thử thuật toán điều khiển trước khi thi công.
  3. Chế tạo phần cứng & Thực nghiệm: Thiết kế PCB mạch công suất và mạch đo lường, nạp giải thuật điều khiển trên vi điều khiển, đo đạc thông số bằng máy hiện sóng DSO và nguồn mô phỏng Chroma 62050H.
+-----------------------------------------------------------------------------------+
|                           KẾ HOẠCH VÀ TIẾN ĐỘ THỰC HIỆN                          |
|                                                                                   |
| Tuần 01 - 04: Nghiên cứu lý thuyết PV, MPPT & Mô phỏng giải thuật trên PSIM       |
| Tuần 05 - 08: Thiết kế sơ đồ nguyên lý, tính toán L-C, mạch driver IR2110         |
| Tuần 09 - 12: Thi công phần cứng PCB Boost MPPT, Bi-directional Converter         |
| Tuần 13 - 15: Lập trình Adaptive P&O, bộ điều khiển PI trên Arduino ATmega328P    |
| Tuần 16 - 18: Thử nghiệm với Chroma 62050H, đo kiểm sóng, tối ưu hóa & hoàn thiện |
+-----------------------------------------------------------------------------------+

Implementation và kết quả

Chi tiết giải thuật cải tiến Adaptive P&O

Giải thuật Adaptive P&O loại bỏ nhược điểm của P&O truyền thống bằng cách điều chỉnh độ rộng xung $\Delta D$ theo độ dốc đặc tuyến công suất - điện áp ($dP/dV$):

$$\Delta D[k] = \text{sign}\left(\frac{\Delta P}{\Delta V}\right) \times \min\left(\left|k \times \frac{\Delta P}{\Delta V}\right|, \Delta D_{max}\right)$$

Trong đó:

  • Khi điểm làm việc ở xa MPP, tỉ số $|\Delta P/\Delta V|$ lớn $\to \Delta D$ đạt giá trị cực đại $\Delta D_{max}$ giúp bám nhanh.
  • Khi tiến sát MPP, $|\Delta P/\Delta V| \to 0 \to \Delta D$ tự động giảm dần về mức cực tiểu.
  • Khi hệ số thay đổi công suất $|\Delta P%| \le \epsilon$ (vùng chết xác lập), vi điều khiển khóa giá trị Duty Cycle $D$, giữ nguyên trạng thái đóng cắt để triệt tiêu hoàn toàn dao động điện áp trên Bus.
// Thuật toán Adaptive P&O MPPT và Điều khiển Bus DC trên vi điều khiển
#include <Arduino.h>

const float K_ADAPTIVE = 0.0015;
const float DELTA_D_MAX = 0.05;
const float DELTA_D_MIN = 0.005;
const float EPSILON_POWER = 0.2; // Ngưỡng dung sai công suất (Watts)

float v_pv_prev = 0.0, p_pv_prev = 0.0;
float duty_mppt = 0.25;

// Hàm thực thi Adaptive P&O MPPT
float calculate_adaptive_mppt(float v_pv, float i_pv) {
    float p_pv = v_pv * i_pv;
    float delta_p = p_pv - p_pv_prev;
    float delta_v = v_pv - v_pv_prev;

    if (abs(delta_p) > EPSILON_POWER) {
        if (abs(delta_v) > 0.05) {
            float slope = delta_p / delta_v;
            float step = K_ADAPTIVE * abs(slope);

            // Giới hạn biên độ bước nhảy
            if (step > DELTA_D_MAX) step = DELTA_D_MAX;
            if (step < DELTA_D_MIN) step = DELTA_D_MIN;

            if (slope > 0) {
                duty_mppt += step;
            } else {
                duty_mppt -= step;
            }
        }
    }
    // Giới hạn biên độ Duty Cycle [0.1, 0.8]
    duty_mppt = constrain(duty_mppt, 0.10, 0.80);

    v_pv_prev = v_pv;
    p_pv_prev = p_pv;
    return duty_mppt;
}

+-----------------------------------------------------------------------------------+
|                         LƯU ĐỒ THUẬT TOÁN ADAPTIVE P&O                            |
|                                                                                   |
|                                [ Bắt đầu chu kỳ ]                                 |
|                                        |                                          |
|                                        v                                          |
|                         [ Đọc cảm biến: V_pv, I_pv ]                              |
|                         [ Tính: P_pv = V_pv * I_pv ]                              |
|                                        |                                          |
|                                        v                                          |
|                         < |P_pv - P_prev| > Epsilon? >                            |
|                                /              \                                   |
|                         (Có)  /                \ (Không)                          |
|                              v                  v                                 |
|                 [ Tính dP/dV và Delta_D ]    [ Khóa Duty Cycle ]                  |
|                 [ Cập nhật: D = D ± Delta_D] [ Triệt tiêu dao động ]              |
|                              \                  /                                 |
|                               \                /                                  |
|                                v              v                                   |
|                        [ Xuất xung PWM ra Driver Boost ]                          |
+-----------------------------------------------------------------------------------+

Điều khiển ổn định Bus DC qua mạch Bi-directional

Khối Bi-directional hoạt động ở 2 chế độ độc lập nhằm bảo toàn cân bằng công suất:

  1. Chế độ Buck (Sạc ắc quy - $S_1$ kích hoạt, $S_2$ ngắt): Xảy ra khi $P_{PV} > P_{Tải}$, điện áp Bus DC $V_{Bus} > 40\text{V}$. Dòng điện dư thừa được nạp vào ắc quy, kéo $V_{Bus}$ về $40\text{V}$.
  2. Chế độ Boost (Xả ắc quy - $S_2$ kích hoạt, $S_1$ ngắt): Xảy ra khi $P_{PV} < P_{Tải}$, điện áp Bus DC $V_{Bus} < 40\text{V}$. Năng lượng từ ắc quy được bơm lên thanh góp, duy trì ổn định $40\text{V}$.

Bộ điều khiển PI điện áp thực hiện điều chỉnh theo sai số $e(t) = V_{Bus_Ref} - V_{Bus}$: $$u(t) = K_p e(t) + K_i \int_0^t e(\tau) d\tau$$

Kết quả mô phỏng và thực nghiệm

Hệ thống được kiểm thử thực tế trên bàn thí nghiệm với nguồn mô phỏng pin mặt trời chuyên dụng Chroma 62050H ($5000\text{W}, 600\text{V}, 8.5\text{A}$) và tải thuần trở $R_L = 12\ \Omega$.

+-----------------------------------------------------------------------------------+
|                  DẠNG SÓNG THỰC NGHIỆM ĐÁP ỨNG MPPT VÀ BUS DC                     |
|                                                                                   |
|  Công suất PV (W)                                                                 |
|  100W +-----------------------------------. . . . . . (Adaptive P&O: 0.08s)       |
|       |                                  /                                        |
|   50W |                  . . . . . . . ./ (P&O Cổ điển: 0.25s)                    |
|       |                 /                                                         |
|    0W +----------------+---------------+---------------+-----------------> Thời   |
|       0s              0.1s            0.2s            0.3s             gian (s)   |
|                                                                                   |
|  Điện áp Bus DC (V)                                                               |
|   42V +                 +---------------+ (Bi-directional Buck dập vọt áp)        |
|   40V +=================+===============+============================ (40V ±1.2%) |
|   38V +                                 +---------------+ (Boost bù sụt áp)       |
+-----------------------------------------------------------------------------------+

Dữ liệu đo đạc thực nghiệm:

  • Thời gian hội tụ MPPT: Giảm từ $0.25\text{s}$ (P&O truyền thống) xuống còn $0.08\text{s}$ (Adaptive P&O), tương đương mức cải thiện 68%.
  • Hiệu suất bám MPPT: Đạt $98.4%$ ở điều kiện bức xạ tĩnh và $96.8%$ ở điều kiện bức xạ biến động nhanh ($400\text{ W/m}^2 \to 1000\text{ W/m}^2$).
  • Độ ổn định điện áp Bus DC: Điện áp duy trì trong dải $39.5\text{V} - 40.5\text{V}$ (sai số cực đại $\le 1.25%$) khi tải đột ngột thay đổi $50%$.
  • Hiệu suất chuyển đổi mạch Boost: Đạt đỉnh $92.3%$ tại công suất $100\text{W}$.

Đổi mới và đóng góp

  1. Thuật toán thích nghi tích hợp cơ chế đóng băng xung (Duty Cycle Lock): Giải quyết triệt để mâu thuẫn giữa tốc độ bám và độ ổn định xác lập, loại bỏ hiện tượng dao động 3 điểm công suất thường gặp ở P&O truyền thống.
  2. Kiến trúc Bus DC tự cân bằng nguồn - tải: Tích hợp bộ chuyển đổi hai chiều điều khiển thông minh, cho phép hệ thống PV vận hành an toàn mà không cần bổ sung các mạch bảo vệ xả tải phụ (Dump Load) tốn kém.
  3. Tối ưu hóa phần cứng chi phí thấp: Sử dụng IC điều khiển ATmega328P kết hợp mạch lái MOSFET đẩy kéo (Push-Pull) và IR2110, mang lại hiệu quả kinh tế cao, dễ dàng nội địa hóa tại Việt Nam.
+-----------------------------------------------------------------------------------+
|                   SO SÁNH CÁC CHỈ SỐ KỸ THUẬT QUAN TRỌNG                          |
|                                                                                   |
|  Chỉ số                    P&O Cổ Điển       Adaptive P&O (Đồ án)   Mức cải thiện |
|  -------------------------------------------------------------------------------  |
|  Thời gian đáp ứng (s)     0.25s             0.08s                  Nhanh hơn 68% |
|  Tổn thất công suất (%)    3.8%              0.6%                   Giảm 84.2%    |
|  Độ gợn áp Bus DC (V)      ±3.5V             ±0.5V                  Giảm 85.7%    |
|  Hiệu suất MPPT (%)        94.2%             98.4%                  Tăng 4.2%     |
+-----------------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Trạm phát điện độc lập cho trạm biên phòng, hải đảo: Cung cấp nguồn DC 40V/48V ổn định cho hệ thống thông tin liên lạc, radar và camera giám sát ven biển.
  • Hệ thống nông nghiệp thông minh: Cung cấp điện trực tiếp cho hệ thống bơm tưới nhỏ giọt tự động sử dụng động cơ DC không chổi than (BLDC) mà không cần qua bộ nghịch lưu AC, nâng cao hiệu suất toàn hệ thống thêm $10 - 15%$.
+-----------------------------------------------------------------------------------+
|                          LỘ TRÌNH TRIỂN KHAI THỰC TẾ                              |
|                                                                                   |
|  [ Giai đoạn 1: Chuẩn hóa Bo mạch ]                                               |
|  - Tích hợp vi điều khiển ARM Cortex-M4 (STM32) lên board công suất 500W          |
|                                                                                   |
|  [ Giai đoạn 2: Đóng gói IP65 & Thử nghiệm Pilot ]                                |
|  - Thử nghiệm thực địa tại trạm quan trắc ven biển Cần Giờ / Côn Đảo              |
|                                                                                   |
|  [ Giai đoạn 3: Tích hợp IoT & Giám sát đám mây ]                                 |
|  - Bổ sung module truyền thông RS-485 / NB-IoT quản lý từ xa qua MQTT Dashboard   |
+-----------------------------------------------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Vi điều khiển 8-bit ATmega328P có tốc độ lấy mẫu ADC ($10\text{-bit}, \sim 9.6\text{ kHz}$) và độ phân giải PWM bị giới hạn khi nâng tần số đóng cắt lên trên $50\text{ kHz}$.
  • Giải thuật Adaptive P&O hiện tại chưa hỗ trợ tối ưu hóa toàn cục (Global MPPT) khi dàn pin bị che khuất bóng một phần (Partial Shading Condition - PSC) xuất hiện nhiều đỉnh cực trị địa phương.

Hướng phát triển tiếp theo

  • Nâng cấp phần cứng điều khiển lên chip DSP chuyên dụng TI TMS320F28335 hoặc STM32G4 với bộ định thời độ phân giải cao (HRTIM), nâng tần số đóng cắt lên $100\text{ kHz}$ nhằm thu nhỏ kích thước cuộn cảm và tụ điện.
  • Kết hợp giải thuật tối ưu hóa bầy đàn (Particle Swarm Optimization - PSO) hoặc mạng nơ-ron nhân tạo (ANN) để dò tìm đỉnh công suất toàn cục (GMPP) khi có hiện tượng bóng che phức tạp.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                             ĐỐI TƯỢNG HƯỞNG LỢI                                   |
|                                                                                   |
|  +---------------------+   +---------------------+   +-------------------------+  |
|  | Sinh viên / NCV     |   | Kỹ sư / Doanh nghiệp|   | Xã hội / Vùng sâu xa    |  |
|  | Tài liệu học tập,   |   | Sơ đồ thiết kế mở,  |   | Giải pháp năng lượng    |  |
|  | code mẫu C++ chuẩn, |   | thuật toán tối ưu,  |   | chi phí thấp, giảm phụ  |  |
|  | phương pháp mô phỏng|   | sẵn sàng thương mại |   | thuộc vào máy nổ diesel |  |
|  +---------------------+   +---------------------+   +-------------------------+  |
+-----------------------------------------------------------------------------------+
  • Sinh viên và Nghiên cứu sinh: Cung cấp tài liệu tham khảo chi tiết về thiết kế mạch điện tử công suất, mô hình hóa toán học hệ thống quang điện và kỹ thuật điều khiển vòng kín vi điều khiển.
  • Kỹ sư Điện - Tự động hóa: Cung cấp giải pháp phần cứng tin cậy với các khối mạch kích IR2110, lọc thông thấp LC và xử lý tín hiệu cảm biến dòng/áp.
  • Cộng đồng dân cư vùng xa: Tiếp cận giải pháp trạm nguồn DC độc lập có độ tin cậy cao, tiết kiệm chi phí đầu tư ắc quy nhờ cơ chế điều tiết sạc/xả thông minh.

Câu hỏi thường gặp

1. Yêu cầu phần cứng tối thiểu để triển khai giải thuật Adaptive P&O là gì?

Hệ thống yêu cầu tối thiểu một vi điều khiển có 2 kênh ADC 10-bit (tốc độ lấy mẫu $\ge 1\text{ kSPS}$), 1 kênh xuất xung PWM tần số từ $20\text{ kHz} - 50\text{ kHz}$, 1 cảm biến dòng (như ACS712 hoặc điện trở Shunt qua khuếch đại thuật toán) và 1 cầu phân áp đo điện áp PV.

2. Tại sao mạch Bi-directional lại chọn IC lái IR2110 thay vì mạch kích transistor rời?

Mạch Bi-directional bao gồm 1 MOSFET phía cao (High-side) và 1 MOSFET phía thấp (Low-side). MOSFET phía cao có chân Source không nối Mass cố định mà dao động điện áp theo chu kỳ đóng cắt. IC IR2110 tích hợp mạch Bootstrap Driver chuyên dụng cho phép cấp điện áp kích $V_{GS}$ chuẩn xác lên tới $500\text{V}$, triệt tiêu nguy cơ dẫn không hoàn toàn gây nổ MOSFET.

3. Làm thế nào giải thuật nhận biết sự thay đổi của thời tiết để thoát khỏi trạng thái khóa Duty Cycle?

Vi điều khiển liên tục đọc giá trị công suất tức thời $P[k]$. Nếu $|P[k] - P_{prev}| > \epsilon$ (vượt ngưỡng dung sai công suất), thuật toán sẽ ngay lập tức mở khóa Duty Cycle và kích hoạt quá trình dò tìm độ dốc $dP/dV$ mới.

4. Hệ thống có khả năng mở rộng công suất lên cấp độ kilowatt (kW) không?

Có. Kiến trúc Bus DC và giải thuật Adaptive P&O hoàn toàn giữ nguyên nguyên lý. Khi nâng công suất lên mức kilowatt, cần thay thế MOSFET bằng module IGBT/SiC MOSFET, tăng kích thước dây quấn cuộn cảm và nâng cấp mạch đo lường sử dụng biến dòng chuyên dụng Hall Closed-loop.

5. Chi phí chế tạo bo mạch mẫu là bao nhiêu và thời gian hoàn vốn (ROI) thế nào?

Chi phí linh kiện cho bo mạch mẫu công suất 150W vào khoảng 800.000 - 1.200.000 VNĐ. Khi triển khai tại các trạm nguồn độc lập vùng sâu vùng xa, hệ thống giúp tiết kiệm chi phí nhiên liệu chạy máy phát điện diesel, đạt điểm hòa vốn ước tính chỉ sau 14 - 18 tháng vận hành.

Kết luận

Đồ án tốt nghiệp "Cải tiến giải thuật P&O dò điểm công suất cực đại cho pin mặt trời" đã giải quyết trọn vẹn cả hai yêu cầu cốt lõi trong hệ thống năng lượng tái tạo độc lập: nâng cao hiệu suất khai thác năng lượng từ dàn pin PV và đảm bảo chất lượng điện năng trên thanh góp DC. Thông qua việc phát triển thành công thuật toán Adaptive P&O kết hợp cấu hình Bus DC thông minh điều khiển bằng bộ biến đổi hai chiều, hệ thống đã chứng minh tính ưu việt vượt trội so với các phương pháp truyền thống về cả tốc độ đáp ứng ($0.08\text{s}$), hiệu suất bám ($98.4%$), và khả năng ổn định điện áp Bus DC ($40\text{V} \pm 1.25%$).

Kết quả nghiên cứu mở ra tiềm năng ứng dụng to lớn trong việc nội địa hóa các thiết bị điều khiển sạc năng lượng mặt trời hiệu năng cao, góp phần thúc đẩy lộ trình chuyển dịch năng lượng xanh và phát triển bền vững tại Việt Nam.
