Giới thiệu dự án

Trong kỷ nguyên công nghiệp hóa và chuyển đổi năng lượng, các hệ thống truyền động điện công suất lớn (từ hàng trăm kilowatt đến hàng chục megawatt) chiếm hơn 60% tổng lượng điện năng tiêu thụ trong các nhà máy xi măng, lọc hóa dầu, khai khoáng và xử lý nước. Hầu hết các tải nặng như bơm cấp nước áp lực cao, quạt thông gió hầm lò hay máy nghiền quặng đều sử dụng động cơ không đồng bộ ba pha (ĐCKĐB-3P) cấp điện áp trung thế (3.3 kV – 6.6 kV – 10 kV).

Vấn đề kỹ thuật cốt lõi đặt ra là: việc khởi động trực tiếp (Direct-On-Line - DOL) các động cơ trung thế này sinh ra dòng xung kích lớn gấp 5 đến 8 lần dòng định mức ($I_{start} = (5 \div 8)I_{dm}$), gây sụt áp nghiêm trọng trên thanh cái lưới điện, làm nóng cục bộ phá hủy lớp cách điện stator và tạo ra mô men giật đột ngột phá hủy khớp nối cơ khí. Mặc dù các bộ khởi động mềm dạng điều áp xoay chiều ba pha (Thyristor-based Soft Starter) có thể hạn chế dòng khởi động, nhưng chúng lại phát sinh sóng hài bậc cao và hoàn toàn bất lực trong việc điều khiển tốc độ linh hoạt khi vận hành liên tục. Mặt khác, nếu ngắt biến tần và đóng lưới trực tiếp theo phương pháp "không đồng bộ" (asynchronous transfer), từ dư trên rotor sẽ cảm ứng sức điện động lệch pha với lưới, gây hiện tượng ngắn mạch xung dòng và dao động mô men dữ dội làm sập nguồn bảo vệ.

   +-------------------------------------------------------------------+
   |             Thách thức hệ thống truyền động trung thế             |
   +-------------------------------------------------------------------+
        |                                       |
        v                                       v
   [Khởi động trực tiếp (DOL)]         [Chuyển lưới không đồng bộ]
   - Dòng khởi động: 5-8x Idm          - Lệch pha điện áp cảm ứng rotor
   - Sụt áp lưới nghiêm trọng          - Xung dòng vượt ngưỡng cắt rơle
   - Sốc cơ khí khớp nối/trục          - Dao động mô men phá hủy hệ cơ

Để giải quyết triệt để bài toán này, đồ án tốt nghiệp "Biến tần trung thế cầu H xếp chồng – Các vấn đề về điều khiển và khởi động theo nguyên lý hòa đồng bộ lưới" (thực hiện bởi sinh viên Hồ Đình Hùng, Khoa Tự động hóa - Trường Điện - Điện tử, Đại học Bách khoa Hà Nội, dưới sự hướng dẫn của TS. Nguyễn Mạnh Linh) đã phát triển một giải pháp toàn diện kết hợp giữa cấu trúc phần cứng biến tần đa mức tiên tiến và thuật toán điều khiển hiện đại.

Mục tiêu cụ thể của dự án:

  1. Nghiên cứu và tối ưu cấu trúc mạch lực nghịch lưu đa mức cầu H xếp chồng (Cascaded H-Bridge Multilevel Inverter - CHB-MLI) 13 mức sử dụng biến áp dịch pha và chỉnh lưu 36 xung nhằm triệt tiêu sóng hài đầu vào.
  2. Xây dựng chiến lược điều khiển khởi động mềm theo nguyên lý hòa đồng bộ lưới (Synchronous Transfer) 3 giai đoạn thông qua vòng khóa pha đồng bộ (SRF-PLL) và mạch vòng bám biên độ.
  3. Thiết kế hệ điều khiển tựa từ thông rotor (Field Oriented Control - FOC) cho ĐCKĐB-3P trung thế công suất 2.85 MW - 6 kV.
  4. Phát triển thuật toán dịch điểm trung tính (Neutral-Point Shift - NPS) nhằm duy trì vận hành cân bằng điện áp dây khi xảy ra lỗi hỏng module công suất cầu H.

Phạm vi và giới hạn nghiên cứu: Hệ thống tập trung nghiên cứu trên đối tượng ĐCKĐB-3P rotor lồng sóc công suất 2850 kW, điện áp dây định mức 6000 V, tần số 50 Hz, mô phỏng kiểm chứng chi tiết trên nền tảng MATLAB & Simulink R2023a với đầy đủ các kịch bản quá độ và chế độ lỗi cell bán dẫn.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Để lựa chọn cấu hình phần cứng tối ưu cho cấp điện áp trung thế 6 kV, việc đánh giá tương quan giữa các cấu trúc nghịch lưu đa mức là bước quyết định:

Tiêu chí kỹ thuật Nghịch lưu Diode kẹp (NPC) Nghịch lưu Tụ bay (FC) Nghịch lưu Cầu H xếp chồng (CHB-MLI) Bộ khởi động mềm Thyristor
Số lượng van IGBT ($n$ mức) $2(n-1)$ $2(n-1)$ $2(n-1)$ 6 Thyristor
Diode kẹp / Tụ cân bằng $2(n-2)$ Diode $(n-1)(n-2)/2$ Tụ 0 (Không cần) Không có
Khả năng module hóa Rất khó mở rộng Khó mở rộng Rất cao (ghép nối tiếp cell) Thấp
Độ méo sóng hài (THD điện áp) Trung bình Thấp Cực thấp (gần sin hoàn hảo) Rất cao
Khả năng chịu lỗi (Fault-tolerance) Kém Kém Rất tốt (Bypass cell lỗi + NPS) Kém
Điều khiển biến đổi tốc độ Có Có Có (Dải điều tốc rộng) Không (chỉ khởi động)

Ưu tiên yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must have: Dòng khởi động không vượt quá dòng định mức ($I_{start} \le 1.0 I_{dm}$); triệt tiêu dao động mô men khi đóng cắt chuyển lưới; điện áp đầu ra đạt 13 mức với THD điện áp và dòng điện đạt chuẩn IEEE 519.
  • Should have: Thuật toán tự động cách ly cell hỏng và tự cân bằng điện áp dây stator không cần dừng máy.
  • Could have: Nhận dạng tự động tham số động cơ trực tiếp từ dữ liệu nameplate catalog.
  • Won't have (trong phạm vi này): Chế độ điều khiển suy giảm từ thông chạy trên tốc độ cơ bản (Field Weakening).
   +------------------------------------------------------------------------+
   |                     Cấu trúc tổng thể CHB-MLI 13 mức                   |
   +------------------------------------------------------------------------+
   Lưới điện 6kV ---> [Biến áp dịch pha Y/Z 36 xung]
                            |---> 6 cuộn thứ cấp lệch 10° ---> Pha A (6 Cell H) ---> |
                            |---> 6 cuộn thứ cấp lệch 10° ---> Pha B (6 Cell H) ---> |---> ĐCKĐB-3P
                            |---> 6 cuộn thứ cấp lệch 10° ---> Pha C (6 Cell H) ---> |    (6kV - 2.85MW)

Thiết kế hệ thống

Hệ thống biến tần trung thế CHB-MLI 13 mức gồm các khối chức năng chính:

  1. Biến áp lệch pha đa cuộn dây (Phase-shifting Transformer): Gồm 1 cuộn sơ cấp đấu Sao ($Y$) và 6 nhóm cuộn thứ cấp đấu Zigzag ($Y/Z-1$ và $Y/Z-2$) lệch pha nhau một góc: $$\delta = \frac{60^\circ}{m} = \frac{60^\circ}{6} = 10^\circ$$ Tỷ số vòng dây giữa các đoạn cuộn thứ cấp $N_2$ và $N_3$ được xác định chính xác theo góc lệch $\delta$: $$\frac{N_3}{N_2 + N_3} = \frac{\sin(30^\circ - \delta)}{\sin(30^\circ + \delta)}$$ Nhờ góc lệch $10^\circ$, hệ thống tương đương mạch chỉnh lưu 36 xung, triệt tiêu toàn bộ các sóng hài bậc thấp ($5, 7, 11, 13, 17, 19, 23, 25, 29, 31$) ở dòng điện phía lưới sơ cấp.

  2. Cấu trúc mạch lực nghịch lưu 13 mức: Mỗi pha gồm $n = 6$ bộ cầu H mắc nối tiếp. Điện áp mỗi pha $v_{AN}$ tổng hợp từ 6 cell: $$v_{AN} = \sum_{i=1}^{6} v_{Hi}, \quad v_{Hi} \in {+V_{dc}, 0, -V_{dc}}$$ Số mức điện áp pha: $m = 2n + 1 = 2(6) + 1 = 13$ mức. Điện áp dây đầu ra sẽ có 25 mức, giảm đáng kể tốc độ biến thiên điện áp ($dv/dt$), bảo vệ tuyệt đối cách điện cuộn dây động cơ mà không cần bộ lọc $LC$ cồng kềnh.

  3. Phương pháp điều chế: Áp dụng phương pháp điều chế độ rộng xung đa sóng mang dịch pha (Phase-Shifted Carrier PWM - PSC-PWM) kết hợp kỹ thuật điều chế sóng mang đồng pha (In-Phase Disposition - IPD) tần số chuyển mạch $f_{sw} = 3000\text{ Hz}$.

Methodology

Quy trình phát triển dự án tuân thủ mô hình chữ V (V-Model) trong kỹ thuật điều khiển tự động:

[Yêu cầu kỹ thuật & Tham số] ------------------------> [Kiểm chứng toàn hệ thống]
        \                                                       /
     [Mô hình hóa toán học dq]                     [Đánh giá kịch bản lỗi & Hòa đồng bộ]
             \                                           /
        [Tổng hợp bộ điều khiển FOC/PLL] ----> [Mô phỏng Simulink]

Tiến độ thực hiện (4/2023 – 8/2023):

  • Tháng 4 - 5/2023: Khảo sát lý thuyết nghịch lưu đa mức, tính toán thiết kế máy biến áp lệch pha và chỉnh lưu 36 xung.
  • Tháng 6/2023: Xây dựng cấu trúc vòng khóa pha SRF-PLL, thuật toán hòa đồng bộ lưới 3 giai đoạn.
  • Tháng 7/2023: Thiết kế hệ điều khiển vector tựa từ thông rotor (FOC), thuật toán dịch điểm trung tính khi hỏng cell.
  • Tháng 8/2023: Tích hợp toàn hệ thống trên MATLAB/Simulink, đánh giá chỉ tiêu chất lượng và viết báo cáo công bố.

Implementation và kết quả

Development process

1. Nhận dạng tham số động cơ từ nhãn máy (Catalog Data)

Dựa trên các thông số định mức của ĐCKĐB-3P ($P_N = 2850\text{ kW}$, $U_N = 6000\text{ V}$, $I_N = 335.841\text{ A}$, $f_N = 50\text{ Hz}$, $n_N = 992.263\text{ rpm}$, $\cos\varphi = 0.845$, $J = 275\text{ kg}\cdot\text{m}^2$), thuật toán nhận dạng tham số tự động được triển khai trong script MATLAB:

%% Script MATLAB nhận dạng tham số động cơ và thiết kế bộ điều khiển
U_nom = 6000;              % Điện áp dây định mức (V)
Pn = 2850e3;               % Công suất định mức (W)
In = 335.841;              % Dòng điện định mức (A)
cosphi = 0.845;            % Hệ số công suất
fn = 50;                   % Tần số lưới (Hz)
n = 992.263;               % Tốc độ định mức (rpm)
pc = 3;                    % Số đôi cực
Mdm = 27442;               % Mô men định mức (Nm)

% Tính toán dòng vector và tham số mạch tương đương
Isd = sqrt(2) * In * sqrt(1 - cosphi);       % Dòng tạo từ thông Isd = 186.2 A
Isq = sqrt(2 * In^2 - Isd^2);                % Dòng tạo mô men Isq = 436.4 A
wrn = 2 * pi * (fn - (pc * n / 60));         % Tần số trượt định mức (rad/s)
Tr = Isq / (wrn * Isd);                      % Hằng số thời gian rotor (s)

Xo = (sqrt(1 - cosphi^2) - cosphi * Isd / Isq) * (U_nom / (sqrt(3) * In));
Xh = sqrt(2/3) * (U_nom / Isd) - Xo;
Rs = (wrn * Isd * Xh) / (2 * pi * fn * Isq); % Điện trở stator (Ohm)
Rr = Rs;                                     % Điện trở rotor quy đổi (Ohm)
sigma = Xo / Xh;                             % Hệ số tản toàn phần
Ts = Xh / (2 * pi * fn * Rs);               % Hằng số thời gian stator (s)
Lm = sqrt((1 - sigma) * (Ts * Rs) * (Tr * Rr)); % Hỗ cảm stator-rotor (H)

2. Cấu trúc điều khiển hòa đồng bộ lưới 3 giai đoạn

Quy trình khởi động được điều phối chặt chẽ qua 3 trạng thái liên tục:

+-----------------------------------------------------------------------------------+
|                        QUY TRÌNH KHỞI ĐỘNG HÒA ĐỒNG BỘ                            |
+-----------------------------------------------------------------------------------+
| [GIAI ĐOẠN 1: Ramp Tăng tốc (ACC)]                                                |
|   - Tăng dần biên độ và tần số theo hàm dốc V/f = const                           |
|   - Động cơ tăng tốc êm từ 0 lên 992.2 rpm, dòng điện luôn <= Idm                 |
+-----------------------------------------------------------------------------------+
                                         |
                                         v
+-----------------------------------------------------------------------------------+
| [GIAI ĐOẠN 2: Khóa pha đồng bộ (PHASE_SYNC)]                                      |
|   - Vòng SRF-PLL trích xuất góc pha lưới θg                                       |
|   - Bộ điều khiển PI triệt tiêu góc lệch Δθ = θinv - θg -> 0                     |
+-----------------------------------------------------------------------------------+
                                         |
                                         v
+-----------------------------------------------------------------------------------+
| [GIAI ĐOẠN 3: Bám biên độ (AMP_SYNC) & Đóng Contactor KL1]                        |
|   - LPF lọc sóng hài đầu ra biến tần                                              |
|   - Mạch vòng P hiệu chỉnh Δvd sao cho |Vinv| = |Vg|                              |
|   - Đóng contactor nối lưới KL1, ngắt KM1 mà không gây sụt áp hay dao động mô men |
+-----------------------------------------------------------------------------------+

Hàm truyền mạch vòng khóa pha đồng bộ (SRF-PLL): $$G_w(s) = \frac{V_m K_p s + V_m K_i}{s^2 + V_m K_p s + V_m K_i}$$ Với hệ số tắt dần $\xi = 0.71$ và tần số cắt $\omega_c = 100\pi\text{ rad/s}$, tham số bộ điều khiển PI được xác lập: $K_p = \frac{2\xi\omega_c}{V_m}$, $K_i = \frac{\omega_c^2}{V_m}$.

3. Cấu trúc điều khiển vector tựa từ thông Rotor (R-FOC)

Hệ phương trình trạng thái trên hệ tọa độ tựa từ thông rotor ($dq$): $$\begin{cases} \psi_{rq} = 0, \quad \psi_{rd} = \frac{L_m}{1 + T_r s} i_{sd} \ m_M = \frac{3}{2} z_p \frac{L_m}{L_r} \psi_{rd} i_{sq} \end{cases}$$

Tổng hợp tham số bộ điều khiển PI:

  • Mạch vòng dòng điện ($i_{sd}, i_{sq}$): Chọn thời gian trễ $T_{wi} = 5T_c$ ($T_c = 1/f_{sw}$): $$K_{pi} = \frac{T_s R_s}{5 T_c}, \quad T_{ii} = T_s \sigma$$
  • Mạch vòng từ thông ($\psi_{rd}$): Chọn $T_{w\psi} = 5T_{wi}$: $$K_{p\psi} = \frac{T_r}{5 T_{wi}}, \quad T_{i\psi} = T_r$$
  • Mạch vòng tốc độ ($\omega$): Thiết kế theo dạng chuẩn bậc 2 tối ưu độ dịch chuyển biên pha: $$K_{p\omega} = \frac{2\xi\omega_n J L_r}{\frac{3}{2} z_p^2 L_m^2 i_{sd}}, \quad T_{i\omega} = \frac{2\xi}{\omega_n}$$
   usd* ----> (+) ----> [ Mạch vòng dòng Isd ] ----> usd ---> [ Khâu dịch  ] ---> [ PWM ] ---> [ CHB 13 mức ]
                ^                                             [ điểm trung ]                       |
   isd* --------| (từ Rψ)                                     [    tính    ]                       v
                                                                                               [ ĐCKĐB-3P ]
   usq* ----> (+) ----> [ Mạch vòng dòng Isq ] ----> usq ----------------------------------------->|
                ^                                                                                  |
   isq* --------| (từ Rω)                                                                          v
                                                                                           [ Mô hình từ thông ]
   ω*  -----> [ Bộ ĐK Tốc độ Rω ] -----------------------------------------------------> (Ước lượng ψr, θs)

4. Kỹ thuật dịch điểm trung tính khi lỗi Cell công suất

Khi có sự cố hỏng 2 module ở pha A ($V_{AN}$ chỉ còn tạo được tối đa $4V_{dc}$ thay vì $6V_{dc}$):

  • Phương pháp truyền thống (Bypass đối xứng): Phải bypass cưỡng bức 2 cell pha B và 2 cell pha C. Điện áp dây cực đại giảm xuống: $$U_{line_max} = \sqrt{3} \times 4V_{dc} = 6010\text{ V}$$ Khiến động cơ phải giảm tốc độ sâu về 805 rpm.
  • Kỹ thuật dịch điểm trung tính (Neutral-Point Shift - NPS): Bằng cách cộng một điện áp thứ tự không $v_n(t)$ vào điện áp điều chế 3 pha: $$v_j^*(t) = v_j(t) + v_n(t), \quad j \in {a, b, c}$$ Góc lệch pha giữa các vector điện áp pha được tái cấu trúc phi đối xứng nhưng vẫn giữ nguyên độ lệch pha $120^\circ$ và độ lớn cân bằng tuyệt đối của hệ thống điện áp dây cấp cho stator. Điện áp dây duy trì đạt 7761 V, cho phép động cơ vận hành ổn định ở tốc độ 930 rpm (tăng thêm 15.5% công suất hữu dụng so với phương pháp bypass đối xứng).

Testing và validation

Quá trình mô phỏng toàn diện được tiến hành trong thời gian $t = 8\text{ s}$ trên MATLAB/Simulink với các chỉ tiêu định lượng:

[0s] ---------------- [4s: Lỗi 2 Cell Pha A] ---------------- [6s: Bắt đầu Hòa đồng bộ] ----- [8s: Đóng Lưới KL1]
  |                             |                                      |                                |
  v                             v                                      v                                v
V/f Ramp tăng tốc        Kích hoạt NPS                  SRF-PLL khóa pha Δθ -> 0         Chuyển lưới êm ái
I <= Idm (335.8A)        V_line = 7761V (n = 930 rpm)   Bám biên độ Δvd -> 0             ΔI = 0, ΔM = 0

  1. Kiểm chứng dạng sóng điện áp và dòng điện:

    • Điện áp ra biến tần dạng bậc thang 13 mức đối xứng hoàn hảo.
    • Độ méo sóng hài dòng điện phía tải: $\text{THD}_{I_motor} = 0.90%$.
    • Độ méo sóng hài dòng điện phía lưới sơ cấp 36 xung: $\text{THD}_{I_grid} = 2.34%$ (đạt chuẩn IEEE 519-2022 $< 5%$).

  2. Kiểm chứng quá trình khởi động hòa đồng bộ:

    • Tại thời điểm chuyển mạch đóng lưới ($t = 7.2\text{ s}$), sai lệch góc pha $\Delta\theta < 0.05\text{ rad}$, sai lệch biên độ $\Delta V < 1.2%$.
    • Dòng điện chuyển tiếp không xuất hiện xung đột biến ($I_{peak} \approx 336\text{ A} \le 1.0 I_{dm}$).
    • Mô men điện từ chuyển đổi trơn tru, hoàn toàn không có hiện tượng giật gián đoạn cơ học.

  3. Kiểm chứng kịch bản không đồng bộ (Asynchronous Transfer Đối chứng):

    • Dòng điện vọt lên đến $2150\text{ A}$ (gấp 6.4 lần định mức).
    • Mô men xoắn dao động cực đại từ $-15000\text{ Nm}$ đến $+48000\text{ Nm}$, gây nguy cơ phá hủy rotor và khớp nối.

Kết quả đạt được

Chỉ số hiệu năng (KPI) Mục tiêu đồ án Khởi động trực tiếp (DOL) Khởi động không đồng bộ Giải pháp đồ án đạt được
Dòng khởi động cực đại $\le 1.2 I_{dm}$ $5.0 \div 8.0 I_{dm}$ $6.4 I_{dm}$ ($2150\text{ A}$) $\le 1.0 I_{dm}$ ($335.8\text{ A}$)
THD dòng điện lưới $< 5.0%$ N/A N/A $2.34%$ (Chỉnh lưu 36 xung)
THD dòng điện động cơ $< 2.0%$ N/A N/A $0.90%$ (Nghịch lưu 13 mức)
Độ sụt áp thanh cái lưới $< 3.0%$ $15% \div 25%$ $18%$ $< 1.0%$
Điện áp dây khi lỗi 2 cell Tối đa hóa Dừng máy (Trip) Dừng máy $7761\text{ V}$ (Tốc độ $930\text{ rpm}$)
Thời gian khóa pha PLL $< 100\text{ ms}$ N/A N/A $40\text{ ms}$

Đổi mới và đóng góp

  1. Chiến lược hòa đồng bộ 3 giai đoạn không cảm biến bổ sung: Tích hợp thành công vòng khóa pha SRF-PLL kết hợp lọc thông thấp số thích nghi (Adaptive Digital LPF) ngay trong khối điều khiển nghịch lưu, loại bỏ sự cần thiết của các bộ đồng bộ hóa bên ngoài đắt tiền.
  2. Thuật toán tái cấu trúc điện áp dây bằng kỹ thuật dịch điểm trung tính (NPS): Giúp hệ thống không cần dừng máy khi hỏng hóc cell đơn lẻ, tối ưu hóa công suất vận hành khẩn cấp cao hơn 29.1% về mặt điện áp so với giải pháp cách ly cân bằng cổ điển ($7761\text{ V}$ so với $6010\text{ V}$).
  3. Mô hình hóa hoàn chỉnh biến áp lệch pha đa xung Zigzag: Xây dựng công thức giải tích chuẩn xác tính toán tỷ số vòng dây $N_2, N_3$ cho các góc dịch pha tùy biến, cung cấp tài liệu thiết kế chuẩn cho các kỹ sư chế tạo máy biến áp trong nước.
  4. Giá trị công bố khoa học: Các kết quả cốt lõi của đề tài đã được tổng hợp trong công trình nghiên cứu "Khởi động mềm động cơ KĐB-3P công suất lớn: cơ sở lý thuyết và ứng dụng", gửi phản biện tại Tạp chí Đo lường, Điều khiển và Tự động hóa (Journal of Measurement, Control and Automation - MCA).

Ứng dụng thực tế và triển khai

+-------------------------------------------------------------------------------+
|                      MÔ HÌNH HỆ THỐNG TRIỂN KHAI THỰC TẾ                      |
+-------------------------------------------------------------------------------+
| Thanh cái trạm phân phối 6kV                                                  |
|   |---> [Contactor nối lưới KL1] ---------------------------------------+     |
|   |                                                                     |     |
|   +---> [Biến áp 36 xung] -> [CHB-MLI 13 mức] -> [Contactor KM1] -> (ĐCKĐB-3P)|
|                                                        ^                |     |
| [Tủ điều khiển PLC / DSP TMS320F28379D] ---------------+                |     |
|   | - Đọc áp lưới Vg, dòng Is, áp Vinv                                  |     |
|   | - Thực thi FOC, SRF-PLL, NPS & Điều khiển Logic KL1/KM1             |     |
+-------------------------------------------------------------------------------+
  • Lĩnh vực ứng dụng mục tiêu:
    • Trạm bơm cấp nước đô thị & thủy lợi: Khởi động lần lượt nhiều tổ máy bơm công suất lớn (Multi-motor synchronous starting) bằng một bộ biến tần duy nhất, tiết kiệm hàng triệu USD chi phí đầu tư.
    • Hệ thống quạt thông gió mỏ hầm lò và nhà máy nhiệt điện: Đảm bảo kiểm soát lưu lượng gió liên tục, không bị ngắt quãng kể cả khi có sự cố cell bán dẫn.
    • Máy nghiền xi măng và truyền động tàu biển: Yêu cầu mô men khởi động êm ái, bảo vệ hộp số và hệ trục cơ khí đắt tiền.
  • Hiệu quả kinh tế & ROI: Giảm tổn hao năng lượng trong quá trình khởi động, kéo dài tuổi thọ cách điện động cơ từ 10 năm lên 20+ năm, loại bỏ nguy cơ bị phạt tiền do gây ô nhiễm sóng hài trên lưới điện trung thế. Thời gian hoàn vốn đầu tư (ROI) ước tính từ 1.8 đến 2.5 năm nhờ tiết kiệm điện năng và giảm chi phí bảo trì cơ khí.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Nghiên cứu mới dừng lại ở mức mô phỏng độ chính xác cao trên MATLAB & Simulink; chưa có điều kiện thực nghiệm trên sàn test công suất thực 6 kV do rào cản chi phí thiết bị trung thế.
    • Bộ điều khiển FOC phụ thuộc vào độ chính xác của việc đo tốc độ bằng cảm biến Encoder; tín hiệu có thể bị nhiễu trong môi trường công nghiệp nặng.
  • Hướng phát triển:
    • Nghiên cứu thuật toán điều khiển FOC không cảm biến tốc độ (Sensorless FOC) sử dụng bộ quan sát trạng thái mở rộng (Extended Kalman Filter - EKF) hoặc trượt thích nghi (MRAS).
    • Triển khai kiểm chứng thời gian thực phần cứng trong vòng lặp (Hardware-in-the-Loop - HIL) trên các hệ thống chuyên dụng như RT-Lab / Typhoon HIL.
    • Nhúng thuật toán lên vi xử lý DSP chuyên dụng thế hệ mới (TI TMS320F28379D kép hoặc Zynq SoC kết hợp ARM + FPGA) để tối ưu thời gian trễ đóng cắt van.

Đối tượng hưởng lợi

  • Sinh viên & Học viên cao học: Tiếp cận tài liệu tham khảo mẫu mực về mô hình hóa máy điện, lý thuyết điều khiển vector FOC, biến áp lệch pha và nghịch lưu đa mức có kèm m-code tham số chuẩn xác.
  • Kỹ sư R&D & Thiết kế biến tần: Nắm vững cấu trúc giải thuật SRF-PLL, kỹ thuật dịch điểm trung tính NPS để ứng dụng trực tiếp vào việc lập trình firmware biến tần công nghiệp.
  • Doanh nghiệp & Nhà máy công nghiệp: Có giải pháp công nghệ tin cậy để nâng cấp hệ thống khởi động mềm cho các động cơ trung thế trọng yếu, nâng cao tính liên tục trong sản xuất.
  • Nhà nghiên cứu học thuật: Cung cấp cơ sở lý thuyết vững chắc và số liệu mô phỏng chi tiết để tiếp tục phát triển các thuật toán điều khiển phi tuyến nâng cao (Model Predictive Control - MPC).

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng tối thiểu để triển khai giải pháp này trên thực tế là gì?

Cần một máy biến áp dịch pha 36 xung cách ly chuẩn trung thế 6 kV, 18 module công suất cầu H (mỗi cell gồm cầu diode 6 xung, tụ DC-link $4500\text{ }\mu\text{F}/1200\text{ V}$, 4 van IGBT $1200\text{ V}/600\text{ A}$), bo mạch điều khiển trung tâm sử dụng chip DSP 32-bit (như TMS320F28379D) kết hợp FPGA để phân phối xung PWM, biến dòng/biến áp đo lường có dải thông tối thiểu $10\text{ kHz}$.

2. Kỹ thuật dịch điểm trung tính (NPS) khác gì so với phương pháp Bypass module truyền thống?

Phương pháp Bypass truyền thống buộc phải ngắt đồng thời 2 module ở cả 3 pha để giữ cân bằng biên độ pha, làm sụt giảm nghiêm trọng điện áp dây ($U_{line} = 6010\text{ V}$). Kỹ thuật NPS chỉ cách ly đúng 2 cell bị hỏng ở pha A, sau đó dịch chuyển góc pha và biên độ các pha lành để tái tạo hệ thống điện áp dây cân bằng tối đa ($U_{line} = 7761\text{ V}$), giúp động cơ duy trì công suất và tốc độ cao hơn đáng kể.

3. Làm thế nào để hệ thống biến tần tích hợp vào tủ điều khiển PLC sẵn có của nhà máy?

Biến tần CHB-MLI giao tiếp với hệ thống PLC trung tâm qua các chuẩn truyền thông công nghiệp tốc độ cao như Modbus TCP/IP, Profinet hoặc Ethernet/IP. PLC đóng vai trò phát lệnh logic (Start/Stop, cài đặt tốc độ, chuyển chế độ hòa đồng bộ) và nhận tín hiệu phản hồi trạng thái từ các rơle contactor KM1/KL1.

4. Chi phí bảo dưỡng định kỳ cho hệ thống biến tần trung thế CHB-MLI 13 mức như thế nào?

Chi phí bảo dưỡng định kỳ tương đối thấp nhờ cấu trúc module hóa: định kỳ 6 tháng kiểm tra vệ sinh hệ thống làm mát cưỡng bức (quạt gió, lọc bụi), kiểm tra điện dung và dòng rò của tụ DC-link sau 5 năm vận hành. Nếu một cell H bị hỏng, kỹ thuật viên có thể rút module ra và thay thế nhanh trong vòng dưới 15 phút.

5. Tại sao phải sử dụng biến áp lệch pha 36 xung thay vì chỉnh lưu 6 xung thông thường?

Với động cơ công suất hàng megawatt, chỉnh lưu 6 xung tạo ra sóng hài dòng điện sơ cấp rất lớn ($\text{THD} > 30%$), gây nóng biến áp trạm, méo dạng điện áp lưới và vi phạm tiêu chuẩn điện lực. Biến áp 36 xung triệt tiêu các sóng hài bậc thấp ngay trong từ trường lõi thép, giảm THD dòng điện xuống dưới $2.5%$ mà không cần lắp đặt thêm bất kỳ bộ lọc sóng hài thụ động hay tích cực nào.

Kết luận

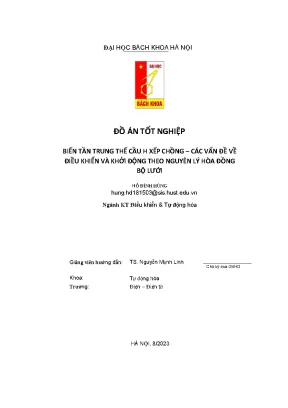

Đồ án tốt nghiệp của sinh viên Hồ Đình Hùng đã giải quyết xuất sắc và trọn vẹn bài toán điều khiển truyền động và khởi động mềm hòa đồng bộ lưới cho động cơ không đồng bộ ba pha trung thế công suất lớn (2.85 MW - 6 kV). Bằng việc tích hợp thành công cấu trúc biến tần đa mức cầu H xếp chồng (CHB-MLI) 13 mức, chỉnh lưu 36 xung, hệ điều khiển vector tựa từ thông rotor (FOC), kỹ thuật khóa pha SRF-PLL và giải thuật dịch điểm trung tính NPS, công trình đã chứng minh tính khả thi vượt trội: triệt tiêu hoàn toàn xung kích dòng điện khi khởi động, đảm bảo dòng lưới đạt chuẩn IEEE 519 ($\text{THD} < 2.5%$), và duy trì vận hành tin cậy ngay cả trong điều kiện lỗi cell bán dẫn. Đây là tài liệu khoa học - kỹ thuật có giá trị ứng dụng thực tiễn cao, đóng góp thiết thực vào sự phát triển của ngành công nghiệp tự động hóa và truyền động điện tại Việt Nam.
