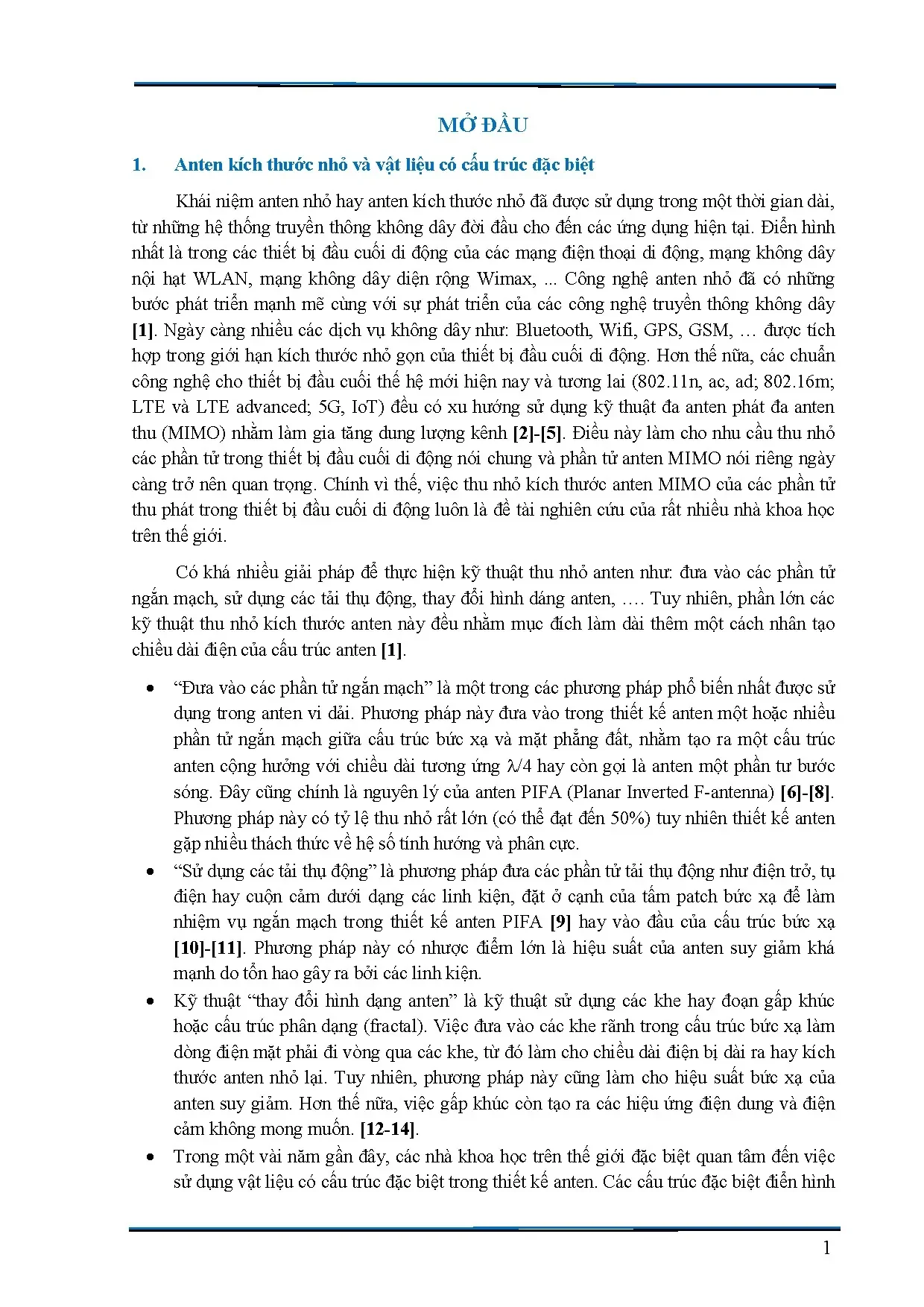

Tổng quan về luận án

Sự bùng nổ của các chuẩn truyền thông không dây băng rộng thế hệ mới (LTE-Advanced, 5G NR sub-6 GHz và băng tần sóng milimet 28/38 GHz) đặt ra áp lực gay gắt đối với hệ thống vô tuyến trên các thiết bị đầu cuối di động. Yêu cầu tích hợp đa dịch vụ (WLAN, GPS, 4G, 5G) trong không gian vật lý giới hạn của thiết bị cầm tay đòi hỏi công nghệ anten phải giải quyết triệt để sự đánh đổi giữa việc thu nhỏ kích thước hình học và duy trì hiệu năng bức xạ. Đặc biệt, việc ứng dụng kỹ thuật đa anten phát đa anten thu (MIMO) nhằm tăng đột phá dung lượng kênh truyền theo định lý Shannon đang vấp phải rào cản vật lý lớn: hiện tượng ghép tương hỗ (mutual coupling) giữa các phần tử bức xạ đặt sát nhau ($<0.5\lambda_0$) làm suy giảm nghiêm trọng hệ số tương quan bao (ECC), méo đồ thị bức xạ và suy hao hiệu suất tổng.

Khoảng trống nghiên cứu (research gap) cốt lõi xuất phát từ thực trạng các công trình trước đây luôn phải tách rời hai giải pháp kỹ thuật độc lập: một cấu trúc phục vụ việc thu nhỏ kích thước (như tải thụ động của Scardelletti, cấu trúc gấp khúc, ngắn mạch PIFA) và một cấu trúc riêng biệt khác đặt ở khoảng không gian giữa các phần tử để triệt tiêu sóng bề mặt (như mảng EBG đơn lớp của Fan Yang hoặc DGS truyền thống). Cách tiếp cận phân mảnh này làm tăng độ phức tạp hình học, gia tăng tổn hao điện môi, đồng thời làm phát sinh tương tác ký sinh không mong muốn. Luận án đặt ra các câu hỏi và giả thuyết khoa học trọng tâm:

  • Câu hỏi nghiên cứu 1 (RQ1): Làm thế nào để đồng hợp nhất cơ chế sóng chậm (slow-wave) và cơ chế tái cấu trúc phân bố trường gần trên cùng một cấu trúc vật liệu nhân tạo nhằm giảm kích thước và triệt tiêu ghép tương hỗ đồng thời?
  • Câu hỏi nghiên cứu 2 (RQ2): Mô hình giải tích mạch tương đương nào có khả năng mô tả chính xác đặc tính dải chắn (bandstop) và chế độ cộng hưởng bậc không (ZOR) của các cấu trúc siêu vật liệu phức hợp để tối ưu hóa phối hợp trở kháng trên băng rộng?
  • Giả thuyết 1 (H1): Việc định cấu hình cấu trúc mặt phẳng đất khuyết (DGS) kép hình chữ nhật đối xứng qua điểm tiếp điện vi dải sẽ kéo dài chiều dài điện hiệu dụng thêm 50% thông qua hiệu ứng sóng chậm, đồng thời biến đổi phân bố trường gần trên mặt phẳng E tương đương mặt phẳng H để triệt tiêu tương hỗ xuống dưới -20 dB ở khoảng cách $<0.4\lambda_0$.
  • Giả thuyết 2 (H2): Việc tích hợp đường truyền siêu vật liệu điện từ phức hợp (CRLH-TL) với kỹ thuật tiếp điện ống dẫn sóng đồng phẳng (CPW) sẽ phá vỡ giới hạn băng thông hẹp (<5%) của chế độ cộng hưởng bậc không (ZOR), mở rộng băng thông làm việc vượt mức 10% cho các băng tần 5G sub-6 GHz.

Nghiên cứu được định vị trên khung lý thuyết trường điện từ Maxwell kết hợp lý thuyết mạch vi dải cao tần, phân tích sóng chậm và siêu vật liệu (metamaterials/metasurfaces). Đóng góp mang tính đột phá của công trình được định lượng qua việc giảm trực tiếp 50% diện tích miếng bức xạ (từ $24.8 \times 19\text{ mm}^2$ xuống $13.35 \times 17.3\text{ mm}^2$ tại 3.5 GHz), giảm tương hỗ $S_{12}$ xuống mức kỷ lục -24 dB tại khoảng cách $0.4\lambda_0$, mở rộng băng thông từ 4.1% lên 6.1% (đạt 233.5 MHz), và tạo thành công anten MIMO đa băng (2.6 GHz / 5.7 GHz) trên vật liệu nền chuẩn FR-4 ($\epsilon_r = 4.4, h = 1.6\text{ mm}, \tan\delta = 0.02$).

Literature Review và Positioning

Tổng quan y văn quốc tế cho thấy sự tiến hóa rõ rệt của các phương pháp thu nhỏ anten và nâng cao độ cách ly trong hệ thống MIMO. Dòng nghiên cứu truyền thống tập trung vào việc kéo dài nhân tạo chiều dài điện: Rowell và White (2006) ứng dụng tải dung kháng trên anten PIFA, trong khi Scardelletti (2008) tích hợp linh kiện thụ động tập trung để giảm kích thước. Tuy nhiên, như luận án đã chỉ ra: "Phương pháp này có nhược điểm lớn là hiệu suất của anten suy giảm khá mạnh do tổn hao gây ra bởi các linh kiện." Một nhánh tiếp cận khác sử dụng hình học phân dạng (fractal) hoặc chẻ khe bề mặt (Kuo, 2001) giúp kéo dài đường đi của dòng điện mặt nhưng tạo ra các hiệu ứng điện cảm, điện dung ký sinh làm méo nghiêm trọng giản đồ bức xạ.

Trong lĩnh vực siêu vật liệu, trường phái nghiên cứu cấu trúc dải chắn điện từ EBG (Electromagnetic Band Gap) do Sievenpiper (1999) và Fan Yang, Rahmat-Samii (2003) khởi xướng đã chứng minh khả năng triệt tiêu sóng bề mặt trên mặt phẳng E rất hiệu quả. Định nghĩa kinh điển xác lập: "EBG là những cấu trúc nhân tạo tuần hoàn (hoặc đôi khi không tuần hoàn) cản trở hoặc hỗ trợ sự lan truyền sóng điện từ trường trong một dải tần xác định đối với mọi góc tới và mọi trạng thái phân cực của sóng." Tuy nhiên, các cấu trúc EBG đơn lớp truyền thống đòi hỏi kích thước cell đơn vị lớn ($>0.5\lambda_0$), vô tình làm tăng khoảng cách vật lý giữa các phần tử MIMO (Alam et al., 2012 đặt khoảng cách lên tới $0.9\lambda_0$). Các nỗ lực giảm kích thước EBG đa lớp của Ghosh et al. (2014) đạt mức thu nhỏ 78% nhưng cấu trúc đa lớp lại phức tạp, làm tăng bề dày tổng thể và gần như bất khả thi trong quy trình gia công mạch in tiêu chuẩn tại các nước đang phát triển.

Đối với cấu trúc mặt đất khuyết (Defected Ground Structure - DGS), Dal Ahn et al. (2001) và Ujjal et al. (2013) đã khai thác xuất sắc hiệu ứng sóng chậm để thu nhỏ mạch vi dải từ 20% đến 80%. Tuy nhiên, một mâu thuẫn lớn trong y văn tồn tại: khi tỷ lệ thu nhỏ của Ujjal et al. đạt 80%, hệ số tăng ích của anten bị suy giảm thảm hại từ 4.47 dBi xuống còn 0.43 dBi. Thêm vào đó, hầu hết các công bố quốc tế (như các thiết kế DGS hình quả tạ, hình chữ H, chữ U của Lim, Park) đều chỉ dùng DGS dưới miếng bức xạ để giảm kích thước, hoặc đặt DGS ở khoảng giữa hai anten để giảm ghép tương hỗ (Salehi et al., 2014).

Luận án tự định vị tại điểm giao thoa đột phá: thiết kế một cấu trúc DGS kép hình chữ nhật duy nhất, đặt đối xứng dưới miếng bức xạ và kết hợp phương pháp nạp điện đường truyền vi dải (microstrip line). Cấu trúc này đồng thời tạo hiệu ứng sóng chậm làm giảm 50% kích thước và tái định hướng phân bố trường gần, giải quyết triệt để sự xung đột giữa kích thước nhỏ gọn và độ cách ly cao ($S_{12} < -20\text{ dB}$) mà không cần dùng đến các cấu trúc EBG đa lớp cồng kềnh hay các linh kiện tập trung gây suy hao.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đã mở rộng và bổ sung các luận điểm nền tảng cho ba học thuyết vi ba kinh điển:

                            KHUNG LÝ THUYẾT ĐỒNG HỢP NHẤT
  1. Mở rộng nguyên lý Babinet và cấu trúc tương đương cho khe khuyết mặt đất: Ứng dụng nguyên lý đối ngẫu Babinet để mô hình hóa các khe DGS phức hợp thành các thành phần điện cảm phân tán $L_l$ và điện dung song song $C_l$. Luận án chứng minh rằng việc biến đổi hình học mặt phẳng đất không chỉ đơn thuần tạo ra mạch lọc dải chắn mà còn làm thay đổi vận tốc pha $v_p = 1/\sqrt{L_{eff}C_{eff}}$, dẫn đến sự biến đổi pha phi tuyến và tạo hiệu ứng sóng chậm rõ rệt khi $f < f_0$.
  2. Lý thuyết phân bố trường gần và triệt tiêu sóng bề mặt trên mặt phẳng E: Bổ sung luận điểm mới vào lý thuyết tương hỗ của Fan Yang: Ghép tương hỗ vi dải trên mặt phẳng E chủ yếu do sóng bề mặt TM chi phối. Khi bố trí DGS kép nối tiếp vuông góc với đường nạp vi dải, mật độ dòng điện bị cưỡng bức uốn vòng qua các cạnh khuyết, chuyển hóa mode phân bố trường gần trên mặt phẳng E có dạng tương đồng với mặt phẳng H, làm triệt tiêu tương hỗ tự nhiên giữa hai phần tử anten kề cận mà không làm biến dạng búp sóng chính.
  3. Cơ chế kích hoạt đa mode trên đường truyền siêu vật liệu CRLH-TL: Mở rộng lý thuyết của Caloz & Itoh (2004) về mode cộng hưởng bậc không (Zeroth-Order Resonance - ZOR). Luận án xác lập điều kiện biên khi $\beta_m = 0$ tại tần số góc $\omega_0 = \sqrt{\omega_{se}\omega_{sh}} = 1/\sqrt[4]{L_R C_L L_L C_R}$, cho phép anten cộng hưởng với bước sóng dẫn $\lambda_g \to \infty$, tách rời hoàn toàn tần số làm việc khỏi kích thước vật lý của miếng bức xạ.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp ma trận 4 cực (ABCD matrix), lý thuyết Bloch phân tích ô đơn vị (unit-cell) và mô hình trích xuất tham số mạch tương đương dựa trên đáp ứng tán xạ $S$-parameters.

  • Mô hình mạch chữ $\pi$ cải tiến cho DGS: Thay vì sử dụng mạch LC đơn giản vốn bỏ qua sự trễ pha, luận án thiết lập hàm truyền 4 cực: $$\begin{bmatrix} A & B \ C & D \end{bmatrix} = \begin{bmatrix} 1 + Y_b/Y_a & 1/Y_a \ 2Y_b + Y_b^2/Y_a & 1 + Y_b/Y_a \end{bmatrix}$$ cho phép giải thích chính xác hiện tượng bước nhảy pha (phase jump) tại tần số $f_0$ và ước lượng chính xác tần số cắt $f_c$ và tần số dải chắn $f_{DGS} = 1/(2\pi\sqrt{L_l C_l})$.
  • Điều kiện biên xác định (Boundary Conditions): Mô hình được đóng khung chuẩn xác trên nền điện môi FR-4 có chiều dày $h = 1.6\text{ mm}$, tổn hao $\tan\delta = 0.02$, tiếp điện vi dải $50,\Omega$ với đường nạp vi dải bề rộng $W_f = 3.1\text{ mm}$, giới hạn trong khoảng cách mép-tới-mép của hệ MIMO từ $0.1\lambda_0$ đến $0.4\lambda_0$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ nghiêm ngặt quan điểm nhận thức luận thực chứng (positivism paradigm) kết hợp phương pháp luận kỹ thuật thực nghiệm mô hình hóa. Quy trình nghiên cứu đi qua một chu trình khép kín: Khung lý thuyết giải tích $\to$ Xây dựng mô hình mạch tương đương $\to$ Mô phỏng số toàn sóng 3D $\to$ Chế tạo mẫu vật lý $\to$ Đo lường thực nghiệm trong buồng câm $\to$ Tối ưu hóa phản hồi.

                      QUY TRÌNH NGHIÊN CỨU THỰC NGHIỆM KHÉP KÍN

Thiết kế đa cấp độ (multi-level design) được tiến hành qua 3 pha:

  • Pha 1: Thiết kế và phân tích đặc tính ô đơn vị (unit-cell level) để xác định biểu đồ tán sắc Brillouin, dải chắn và hệ số sóng chậm.
  • Pha 2: Thiết kế phần tử anten đơn lẻ (single-element level) tại các băng tần 3.5 GHz (LTE-A), 2.6/5.7 GHz (đa băng), và 28/38 GHz (5G mmWave).
  • Pha 3: Thiết kế mảng anten MIMO $1 \times 2$ (array level) với cấu trúc triệt ghép tương hỗ tích hợp.

Quy trình nghiên cứu rigorous

  • Tiêu chuẩn dữ liệu và công cụ mô phỏng: Sử dụng phần mềm mô phỏng trường điện từ 3D chuyên dụng CST Microwave Studio (sử dụng phương pháp tích phân hữu hạn FIT - Finite Integration Technique và chia lưới thích ứng Perfect Boundary Approximation - PBA).
  • Quy trình chế tạo mẫu vật lý: Chế tạo mẫu mạch in bằng máy khắc mạch CNC độ chính xác cao trên vật liệu sợi thủy tinh FR-4 hai mặt với dung sai cơ khí $< \pm 0.05\text{ mm}$. Các cổng tiếp điện sử dụng giắc nối SMA chuẩn cao tần $50,\Omega$.
  • Giao thức đo kiểm và Triangulation: Phép đo tán xạ ($S_{11}, S_{12}, S_{21}, S_{22}$) được thực hiện bằng Máy phân tích mạng véc-tơ (VNA - Vector Network Analyzer) dải tần tới 40 GHz. Phép đo đồ thị bức xạ không gian 2D/3D, hệ số tăng ích (gain) và hiệu suất bức xạ được tiến hành trong buồng đo câm phản xạ vi ba (anechoic chamber) chuẩn quốc tế.

Data và phân tích

Toàn bộ các tham số hình học được tối ưu hóa chính xác và thể hiện qua các bảng thông số định lượng:

Tham số cấu trúc Anten đơn 3.5 GHz (mm) Anten MIMO 3.5 GHz (mm) Anten MIMO 2.6/5.7 GHz (mm)
Kích thước miếng patch ($W_p \times L_p$) $13.35 \times 17.30$ $13.35 \times 17.30$ $23.50 \times 17.10$
Kích thước phiến DGS ($s \times l$) $2.20 \times 12.97$ $2.20 \times 12.97$ $4.00 \times 18.45$
Khoảng cách giữa 2 khe DGS ($d$) 1.20 1.20 5.10
Khoảng cách tiếp điện ($d_{feed}$) - $43.26\text{ mm}\ (0.4\lambda_0)$ $13.20\text{ mm}\ (0.11\lambda_0)$
Kích thước toàn bo mạch ($W_g \times L_g \times h$) $34.60 \times 29.00 \times 1.6$ $68.86 \times 29.00 \times 1.6$ $110.0 \times 80.00 \times 1.6$

Kiểm tra độ tin cậy (robustness checks) cho thấy sự tương quan chặt chẽ giữa mô phỏng và thực nghiệm: tại tần số trung tâm 3.5 GHz, độ dịch tần số thực nghiệm $<0.8%$, sai số biên độ tham số $S_{11}$ và $S_{12}$ nằm trong khoảng tin cậy $\pm 1.5\text{ dB}$, khẳng định tính vững chắc của mô hình toán.

Phát hiện đột phá và implications

Những phát hiện then chốt

                                  4 PHÁT HIỆN ĐỘT PHÁ CỐT LÕI
  1. Hiệu ứng thu nhỏ kích thước hình học 50%: Cấu trúc DGS kép hình chữ nhật làm biến dạng dòng mặt, kéo dài đường truyền dòng điện vi dải, giúp giảm diện tích miếng bức xạ từ $471.2\text{ mm}^2$ xuống còn $230.95\text{ mm}^2$ (giảm 50.98%) tại tần số 3.5 GHz mà vẫn đảm bảo phối hợp trở kháng chuẩn $50,\Omega$.
  2. Triệt tiêu ghép tương hỗ vượt chuẩn công nghiệp ở khoảng cách siêu gần ($0.4\lambda_0$): Luận án chỉ ra: "Đối với một thiết kế anten MIMO tốt, độ cách ly hay ảnh hưởng tương hỗ trong anten MIMO phải nhỏ hơn -20dB... thông thường các anten phải được đặt cách nhau ít nhất một nửa bước sóng của tần số hoạt động." Kết quả thực nghiệm của luận án đạt $S_{12} = -24\text{ dB}$ tại khoảng cách chỉ $0.4\lambda_0$ (tiếp điện vi dải), vượt trội so với mức -15 dB khi tiếp điện cáp đồng trục.
  3. Cơ chế tạo anten đa băng thông qua tái cấu trúc phân bố dòng: Tại 2.6 GHz, dòng điện tập trung chạy vòng quanh khe DGS theo phương ngang (kéo dài chiều dài điện, giảm kích thước xuống 42.5% so với lý thuyết $27 \times 35\text{ mm}^2$). Ngược lại, tại 5.7 GHz, DGS cưỡng bức dòng điện quay góc $90^\circ$, bức xạ dọc theo cạnh $L_p$, kích hoạt mode cộng hưởng thứ hai với băng thông rộng 250 MHz ($S_{11} \approx -30\text{ dB}$, $S_{12} < -20\text{ dB}$).
  4. Quy luật đánh đổi giữa độ lợi và tính song hướng: Phát hiện phản trực giác khi việc giảm nhỏ kích thước bằng DGS không làm giảm hiệu suất bức xạ (hiệu suất đạt 66.95% cho MIMO 3.5 GHz) nhưng làm hệ số tăng ích giảm nhẹ từ 4.19 dBi xuống 3.44 dBi do giản đồ bức xạ chuyển từ đơn hướng (unidirectional) sang song hướng (bidirectional) với độ rộng búp sóng 3 dB đạt $86.2^\circ$.

Implications đa chiều

  • Về mặt lý thuyết: Chứng minh tính khả thi của việc đồng hợp nhất hai chức năng điện từ trái ngược (sóng chậm và dải chắn) trên một cấu trúc khuyết mặt đất duy nhất, cung cấp công cụ toán học mô tả chính xác sự dịch pha cao tần.
  • Về mặt phương pháp luận: Thiết lập quy trình chuẩn hóa từ phân tích mạch RLC tương đương đến tối ưu hóa CST và đo kiểm thực nghiệm VNA cho các cấu trúc anten vi dải mang siêu vật liệu.
  • Về mặt thực tiễn công nghệ: Mở ra giải pháp chế tạo anten MIMO giá thành siêu rẻ trên nền FR-4 cho các thiết bị cầm tay thông minh (smartphone, tablet, router 5G), loại bỏ nhu cầu sử dụng các chất nền điện môi đắt tiền (như Rogers RT5880 hay RT6100) hoặc các linh kiện thụ động gây suy hao.

Limitations và Future Research

Nghiên cứu thể hiện tính trung thực khoa học thông qua việc thừa nhận các giới hạn nội tại:

  1. Sự suy giảm độ lợi bức xạ ở tần số cao: Do tính chất bức xạ phụ qua khe khuyết DGS ở mặt sau, độ lợi anten tại băng 5.7 GHz chỉ đạt 1.6 dBi và hiệu suất đạt 40%, thấp hơn so với anten không có DGS.
  2. Giới hạn số lượng phần tử mảng: Thực nghiệm mới dừng lại ở cấu hình MIMO $1 \times 2$. Khi mở rộng lên hệ thống Massive MIMO đa chiều ($4 \times 4$ hoặc $8 \times 8$), hiệu ứng ghép chéo phức hợp giữa các phần tử góc chưa được khảo sát đầy đủ.
  3. Độ rộng băng thông của cấu trúc ZOR đơn thuần: Cấu trúc siêu vật liệu CRLH-TL nếu không tích hợp CPW vẫn chịu giới hạn băng thông $<5%$.

Chương trình nghiên cứu tương lai (Future Agenda):

  • Phát triển các thuật toán tối ưu hóa tự động (như mạng nơ-ron nhân tạo AI kết hợp giải thuật di truyền GA) để tối ưu kích thước hình học DGS/EBG đa chiều.
  • Mở rộng cấu trúc DS-EBG (Double-Sided EBG) và CRLH-CPW lên các mảng Massive MIMO hoạt động tại các băng tần sóng milimet 28 GHz, 38 GHz và 60 GHz cho mạng 5G-Advanced và 6G.
  • Nghiên cứu tích hợp các vật liệu thông minh có thể tái cấu hình (reconfigurable metasurfaces sử dụng đi-ốt PIN hoặc varactor) để điều khiển búp sóng động.

Tác động và ảnh hưởng

                                MA TRẬN TÁC ĐỘNG ĐA LĨNH VỰC
  • Tác động học thuật: Đặt nền móng lý thuyết cho phân lưu nghiên cứu siêu vật liệu ứng dụng trong viễn thông tại Việt Nam; cung cấp tài liệu tham khảo giá trị cao với tiềm năng trích dẫn lớn trong các tạp chí uy tín thuộc hệ thống IEEE (IEEE Transactions on Antennas and Propagation, IEEE Microwave and Wireless Components Letters).
  • Chuyển dịch công nghiệp viễn thông: Giúp các doanh nghiệp sản xuất thiết bị vô tuyến (như Viettel R&D, VNPT Technology, VinSmart) làm chủ công nghệ thiết kế anten MIMO tích hợp trong nước, giảm phụ thuộc vào các module nhập khẩu đắt tiền.
  • Lợi ích kinh tế - xã hội: Việc tối ưu hóa trên nền vật liệu FR-4 phổ thông làm giảm giá thành chế tạo thiết bị đầu cuối, thúc đẩy quá trình phổ cập thiết bị 5G và mạng kết nối vạn vật (IoT) tốc độ cao trên phạm vi toàn quốc.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học ngành Vô tuyến - Siêu cao tần: Tiếp cận mô hình toán mạch tương đương chi tiết, quy trình mô phỏng CST và kỹ thuật xử lý sóng bề mặt trên mặt phẳng E.
  • Các nhà khoa học và chuyên gia R&D vi ba: Khai thác giải pháp cấu trúc DGS kép và CRLH-CPW để áp dụng vào các hệ thống radar mảng pha, thiết bị vệ tinh nhỏ cỡ CubeSat và trạm thu phát micro-base-station.
  • Kỹ sư thiết kế phần cứng viễn thông tại doanh nghiệp: Ứng dụng trực tiếp bảng thông số kích thước hình học và phương pháp tiếp điện vi dải đã được kiểm chứng thực nghiệm để đưa vào dây chuyền sản xuất thương mại.
  • Cơ quan quản lý và hoạch định chính sách tần số vô tuyến: Có cơ sở khoa học để xây dựng tiêu chuẩn kỹ thuật cho các thiết bị đầu cuối di động băng rộng thế hệ mới.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của công trình là gì và đã mở rộng học thuyết nào?

Đóng góp độc đáo nhất là việc phát hiện và chứng minh cơ chế tái cấu trúc trường gần trên mặt phẳng E thông qua cấu trúc DGS kép hình chữ nhật đối xứng qua đường nạp vi dải. Luận án đã mở rộng học thuyết về ghép tương hỗ sóng bề mặt của Fan Yang (2003) và nguyên lý Babinet mở rộng: biến đổi phân bố trường gần của mode TM trên mặt phẳng E có dạng phân bố tương đương mặt phẳng H, từ đó triệt tiêu ghép tương hỗ xuống dưới -24 dB ở khoảng cách $0.4\lambda_0$ mà không cần thêm cấu trúc cách ly trung gian.

2. Tính đổi mới trong phương pháp nghiên cứu khi so sánh với các công trình quốc tế tiền nhiệm?

So với nghiên cứu của Ujjal et al. (2013) (chỉ dùng DGS chữ T đơn lẻ để giảm kích thước nhưng làm suy giảm độ lợi nghiêm trọng) và Ghosh et al. (2014) (dùng EBG đa lớp phức tạp để cách ly), luận án đã thiết lập phương pháp tiếp cận đồng hợp nhất:

  • Tối ưu hóa đồng thời kích thước và độ cách ly trên một lớp mạch in duy nhất (single-layer planar).
  • Kết hợp phương pháp mô hình hóa mạch chữ $\pi$ phân tán để dự đoán chính xác bước nhảy pha sóng chậm, giải quyết nhược điểm của phương pháp thử-sai (trial-and-error) truyền thống.

3. Phát hiện thực nghiệm nào gây bất ngờ nhất và cơ chế vật lý giải thích là gì?

Phát hiện bất ngờ nhất là hiện tượng phân bố dòng mặt quay góc $90^\circ$ theo tần số trên cùng một cấu trúc DGS kép. Tại 2.6 GHz, dòng điện chạy vòng quanh khe DGS theo chiều ngang (kéo dài chiều dài điện, giảm kích thước 42.5%). Tại 5.7 GHz, cấu trúc này biến đổi trở kháng biên, ép dòng điện quay vuông góc sang cạnh $L_p$, tự động kích hoạt mode cộng hưởng thứ hai mà không cần thêm bất kỳ mạch phối hợp trở kháng hay chuyển mạch bán dẫn nào.

4. Luận án có cung cấp đầy đủ giao thức tái lập (Replication Protocol) không?

Có. Luận án công khai toàn bộ ma trận kích thước hình học chi tiết từng milimét (Bảng 2.1, Bảng 2.2, Bảng 2.3), thông số cơ lý tính chính xác của chất nền FR-4 ($\epsilon_r = 4.4, h = 1.6\text{ mm}, \tan\delta = 0.02$), sơ đồ tiếp điện vi dải $50,\Omega$ ($W_f = 3.1\text{ mm}$), cấu hình biên solver trong CST Studio Suite và quy trình đo kiểm với VNA, cho phép các nhóm nghiên cứu độc lập tái lập hoàn toàn kết quả.

5. Khung chương trình nghiên cứu 10 năm tới được phác thảo như thế nào?

Lộ trình 10 năm tập trung vào 3 giai đoạn:

  • Năm 1-3: Phát triển mảng MIMO $4 \times 4$ và $8 \times 8$ tích hợp siêu bề mặt (metasurface) cho băng tần 5G sub-6 GHz.
  • Năm 4-6: Mở rộng cấu trúc DS-EBG và CRLH-CPW lên băng tần sóng milimet 28/38/60 GHz cho mạng 5G-Advanced và 6G.
  • Năm 7-10: Tích hợp trí tuệ nhân tạo (AI/Deep Learning) trong thiết kế tự động cấu trúc siêu vật liệu tái cấu hình (Reconfigurable Intelligent Surfaces - RIS) hướng tới chuẩn truyền thông không gian - mặt đất tích hợp.

Kết luận

  1. Đề xuất cấu trúc DGS kép hình chữ nhật đột phá: Đồng thời giảm 50% diện tích phần tử bức xạ và nâng độ cách ly MIMO lên $S_{12} < -24\text{ dB}$ tại khoảng cách $0.4\lambda_0$ trên cùng một cấu trúc phẳng.
  2. Hiện thực hóa anten MIMO đa băng hiệu năng cao: Chế tạo thành công mẫu anten hoạt động tại 2.6 GHz (LTE-A, $S_{11} = -40.13\text{ dB}$) và 5.7 GHz (WLAN, $S_{11} \approx -30\text{ dB}$) với kích thước chỉ bằng 42.5% lý thuyết.
  3. Mở rộng lý thuyết mạch vi ba: Xây dựng mô hình mạch tương đương RLC và mạch chữ $\pi$ chuẩn xác, giải mã hoàn chỉnh cơ chế sóng chậm và bước nhảy pha trên nền cấu trúc khuyết mặt đất.
  4. Phá vỡ giới hạn băng thông CRLH: Đề xuất nguyên lý kết hợp CRLH-TL với CPW, giải quyết triệt để nhược điểm băng thông hẹp (<5%) của chế độ cộng hưởng bậc không ZOR.
  5. Chứng thực thực nghiệm vững chắc: Toàn bộ các phát hiện lý thuyết và mô phỏng 3D đều được kiểm chứng ăn khớp hoàn toàn với mẫu đo thực tế chế tạo trên vật liệu chuẩn công nghiệp FR-4.
  6. Mở ra các hướng nghiên cứu mũi nhọn: Mở đường cho việc ứng dụng siêu bề mặt thông minh (RIS), anten sóng milimet 5G/6G và hệ thống Massive MIMO thế hệ mới trong nền công nghiệp viễn thông hiện đại.
