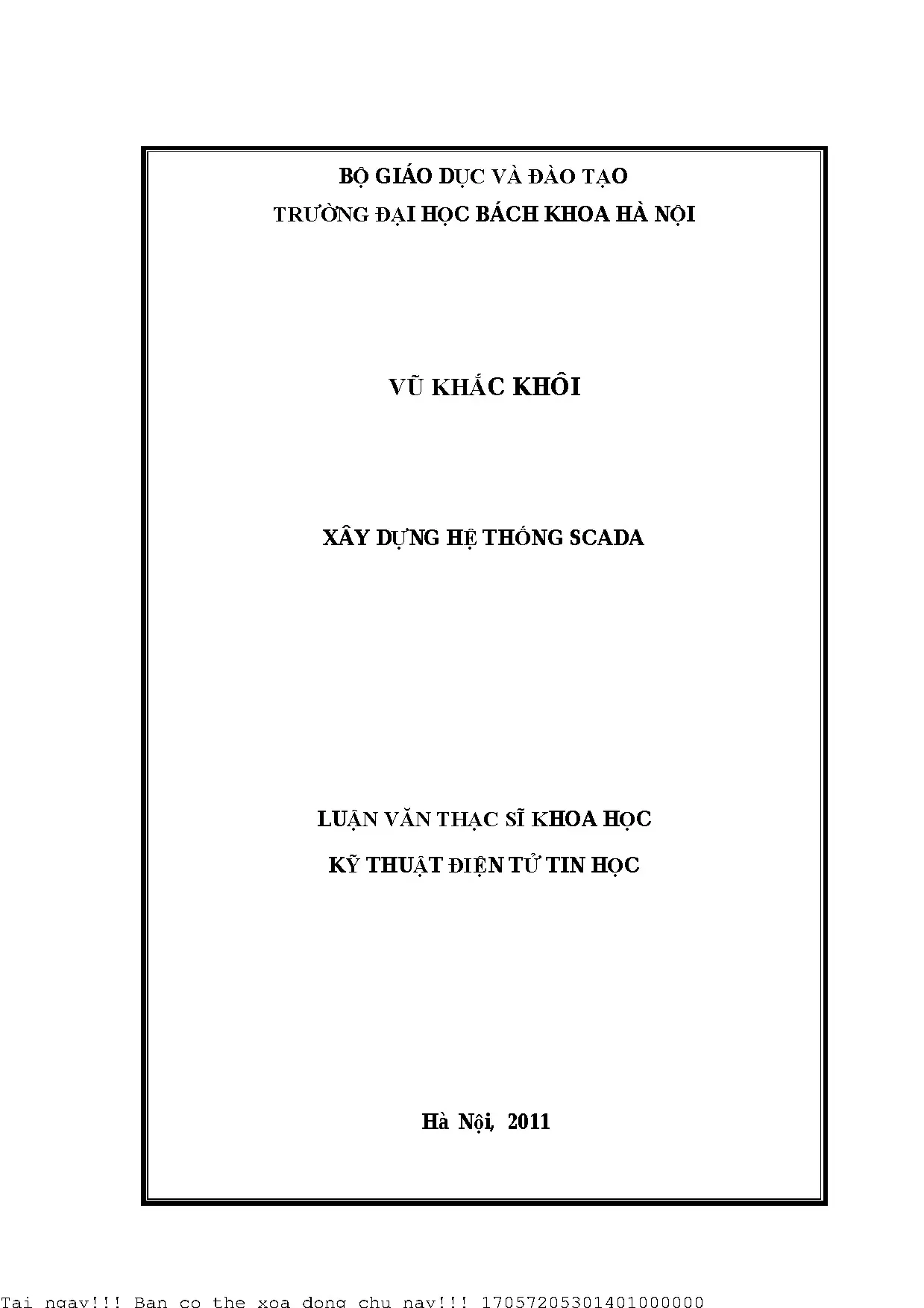

Xây Dựng Hệ Thống SCADA Tại Trạm Điện 110KV Mai Sơn

Tài liệu nghiên cứu Xây dựng hệ thống scada, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về kỹ thuật., phục vụ nghiên cứu và ứng dụng thực tiễn

• Tác giả: Vũ Khắc Khôi
• Người hướng dẫn: TS. Nguyễn Văn Khang
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Khoa Học Kỹ Thuật Điện Tử Tin Học
• Đề tài: Xây Dựng Hệ Thống SCADA Tại Trạm Điện 110KV Mai Sơn
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: HỆ SCADA. Tổng quan hệ Scada
• 1.1. Yêu cầu của hệ Scada
• 1.2. Nội dung nghiên cứu
• 1.3. Lịch sử phát triển
• 1.4. Khái niệm SCADA
• 1.5. Các nhiệm vụ chính của hệ thống SCADA
• 1.6. Phân loại hệ thống SCADA
• 1.7. Yêu cầu của hệ scada
• 1.7.1. Yêu cầu về phần cứng
• 1.7.2. Yêu cầu về phần mềm
• 1.8. Các thành phần căn bản của hệ scada
• 2. CHƯƠNG 2: Một số hệ SCADA trong công nghiệp và WINNCC
• 3. CHƯƠNG 3: Xây dựng hệ SCADA cho trạm điện 110KV Mai Sơn
• Tài liệu tham khảo

Tóm tắt

I. Tổng Quan Về Hệ Thống SCADA Cho Trạm Điện 110KV Mai Sơn

Điện năng đóng vai trò quan trọng trong sự phát triển kinh tế xã hội. Việc cung cấp điện năng an toàn và chất lượng đòi hỏi hệ thống điện phải vận hành hiện đại và tự động hóa cao. Hệ thống SCADA có vai trò quan trọng trong việc quản lý và điều hành hệ thống điện, giúp kỹ sư điều hành nắm bắt và xử lý chính xác mọi diễn biến. Sự phát triển của viễn thông và công nghệ thông tin cho phép hệ thống SCADA thu thập dữ liệu, điều khiển và giám sát trên phạm vi rộng lớn với tốc độ nhanh và độ tin cậy cao. Hầu hết các phần mềm SCADA ngày nay đều hỗ trợ kết nối Internet. Ngoài chức năng giám sát và thu thập dữ liệu, hệ thống còn phải góp phần thỏa mãn các mục tiêu như bảo đảm tính liên tục của lưới điện, tối ưu hóa nguồn tài nguyên và nâng cao chất lượng điện năng. Theo tài liệu gốc, lưới điện hiện đại cần phải có tính thích ứng cao, khả năng nâng cấp và tính thích nghi với mọi cấu hình khi lắp đặt. Vì thế, việc xây dựng SCADA tại Trạm điện 110KV Mai Sơn là hết sức cần thiết.

1.1. Giới Thiệu Tổng Quan Hệ Thống SCADA Hiện Đại

Hệ thống SCADA (Supervisory Control and Data Acquisition) là hệ thống điều khiển giám sát và thu thập dữ liệu, được sử dụng rộng rãi trong công nghiệp và các nhà máy hiện đại. Hệ thống này hỗ trợ con người trong việc thu thập dữ liệu, giám sát các hoạt động, đưa ra các tín hiệu tự động điều khiển, hiệu chỉnh cho hệ thống làm việc đúng và hiệu quả. Hệ thống SCADA cho phép thu thập dữ liệu, điều khiển và giám sát trên phạm vi rộng lớn, có thể lên đến hàng ngàn kênh Input/Output với tốc độ nhanh và độ tin cậy cao. Các phần mềm SCADA hiện nay đều hỗ trợ kết nối Internet. PLC có khả năng đảm nhận việc giám sát và điều khiển tại các điểm cục bộ.

1.2. Lịch Sử Phát Triển và Ứng Dụng Hệ Thống SCADA

Hệ thống SCADA lần đầu tiên được sử dụng trong việc giám sát từ xa các giá trị tới hạn của các thiết bị và đưa ra các cảnh báo sớm các khả năng có thể gây nguy hiểm trong công nghiệp ở Mỹ vào khoảng thập niên 60 của thế kỷ trước. Hệ thống SCADA liên tục phát triển do công nghệ ngày càng hiện đại và sự phát triển không ngừng của viễn thông và công nghệ thông tin. Đến nay, hệ thống SCADA được áp dụng trong nhiều ngành công nghiệp, nhiều lĩnh vực như dầu khí, cấp nước, điện lực… Hệ thống này có thể thực hiện việc thu thập thông tin, giám sát các thông số tới hạn của các thiết bị, cơ cấu chấp hành và điều khiển từ xa.

II. Thách Thức Và Vấn Đề Khi Triển Khai SCADA Tại Trạm 110KV

Việc triển khai hệ thống SCADA tại Trạm điện 110KV gặp phải nhiều thách thức. Một trong số đó là tích hợp các thiết bị hiện có với hệ thống mới. Đảm bảo an ninh mạng cho hệ thống SCADA, tránh các cuộc tấn công Cybersecurity SCADA, cũng là một vấn đề quan trọng. Chi phí đầu tư ban đầu cho việc xây dựng SCADA có thể là một rào cản, đặc biệt đối với các trạm điện có ngân sách hạn chế. Ngoài ra, việc đào tạo nhân viên vận hành và bảo trì hệ thống SCADA đòi hỏi thời gian và nguồn lực. Cuối cùng, tuân thủ các Tiêu chuẩn SCADA và quy định của ngành điện là bắt buộc để đảm bảo tính an toàn và hiệu quả của hệ thống. Việc giải quyết những thách thức này đòi hỏi sự chuẩn bị kỹ lưỡng và kế hoạch triển khai chi tiết, bao gồm việc lựa chọn Nhà thầu SCADA uy tín.

2.1. Khó Khăn Trong Tích Hợp Thiết Bị và An Ninh Mạng SCADA

Tích hợp các thiết bị hiện có với hệ thống SCADA mới đòi hỏi sự tương thích về giao thức và phần cứng. Đảm bảo an ninh mạng cho hệ thống SCADA là rất quan trọng để tránh các cuộc tấn công mạng. Hệ thống cần được bảo vệ bằng các biện pháp bảo mật như tường lửa, mã hóa dữ liệu và kiểm soát truy cập. Cần có kế hoạch dự phòng và phục hồi hệ thống trong trường hợp xảy ra sự cố an ninh mạng.

2.2. Chi Phí Đầu Tư và Đào Tạo Nhân Viên Vận Hành SCADA

Chi phí đầu tư ban đầu cho việc xây dựng SCADA có thể là một rào cản. Việc đào tạo nhân viên vận hành và bảo trì hệ thống SCADA đòi hỏi thời gian và nguồn lực. Nhân viên cần được đào tạo về các khía cạnh như cấu hình, vận hành, bảo trì và khắc phục sự cố của hệ thống. Cần có chương trình đào tạo liên tục để cập nhật kiến thức và kỹ năng cho nhân viên.

III. Cách Xây Dựng Hệ Thống SCADA Hiệu Quả Cho Trạm Điện 110KV

Để xây dựng hệ thống SCADA hiệu quả cho Trạm điện 110KV, cần thực hiện các bước sau. Đầu tiên, khảo sát và đánh giá hiện trạng của trạm điện. Tiếp theo, lựa chọn Giải pháp SCADA phù hợp với yêu cầu và ngân sách. Sau đó, thiết kế và Lắp đặt SCADA, bao gồm cả phần cứng và phần mềm. Cần đảm bảo hệ thống Truyền thông công nghiệp ổn định và bảo mật. Cuối cùng, Cấu hình SCADA, kiểm tra và nghiệm thu hệ thống trước khi đưa vào vận hành. Việc lựa chọn PLC, RTU và HMI phù hợp là rất quan trọng. Tuân thủ các Tiêu chuẩn SCADA và quy định của ngành điện là bắt buộc. Theo tài liệu gốc, hệ thống SCADA giúp kỹ sư điều hành nắm bắt và xử lý chính xác mọi diễn biến trong hệ thống điện.

3.1. Lựa Chọn Giải Pháp và Thiết Kế Hệ Thống SCADA Phù Hợp

Việc lựa chọn Giải pháp SCADA phù hợp với yêu cầu và ngân sách là rất quan trọng. Cần xem xét các yếu tố như số lượng điểm I/O, tốc độ truyền dữ liệu, khả năng mở rộng và tính bảo mật của hệ thống. Thiết kế hệ thống SCADA cần đảm bảo tính linh hoạt, dễ dàng Nâng cấp SCADA và bảo trì. Cần có sơ đồ hệ thống chi tiết và tài liệu hướng dẫn vận hành đầy đủ.

3.2. Lắp Đặt Cấu Hình và Kiểm Tra Hệ Thống SCADA

Lắp đặt SCADA cần được thực hiện bởi đội ngũ kỹ thuật viên có kinh nghiệm và tuân thủ các quy trình an toàn. Cấu hình SCADA cần đảm bảo các thông số được cài đặt chính xác và phù hợp với yêu cầu vận hành của trạm điện. Kiểm tra và nghiệm thu hệ thống trước khi đưa vào vận hành là bắt buộc để đảm bảo tính ổn định và tin cậy của hệ thống. Cần có kế hoạch kiểm tra định kỳ để phát hiện và khắc phục các sự cố tiềm ẩn.

IV. Ứng Dụng SCADA Trong Giám Sát Và Điều Khiển Trạm Điện 110KV

Hệ thống SCADA được ứng dụng rộng rãi trong giám sát và điều khiển Trạm điện 110KV. Hệ thống cho phép giám sát các thông số điện năng như điện áp, dòng điện, công suất và tần số. Ngoài ra, hệ thống còn giám sát trạng thái của các thiết bị như máy cắt, dao cách ly và máy biến áp. Hệ thống SCADA cho phép điều khiển từ xa các thiết bị, giúp kỹ sư điều hành có thể can thiệp kịp thời khi có sự cố xảy ra. Hệ thống còn cung cấp các báo cáo về tình trạng vận hành của trạm điện, giúp nâng cao hiệu quả quản lý và vận hành. Theo tài liệu gốc, hệ thống SCADA giúp kỹ sư điều hành nắm bắt và xử lý chính xác mọi diễn biến trong hệ thống điện.

4.1. Giám Sát Điện Năng và Trạng Thái Thiết Bị Từ Xa

Hệ thống SCADA cho phép giám sát điện áp, dòng điện, công suất và tần số từ xa. Hệ thống còn giám sát trạng thái của máy cắt, dao cách ly và máy biến áp. Các thông tin này được hiển thị trên giao diện HMI, giúp kỹ sư điều hành có thể nắm bắt tình hình vận hành của trạm điện một cách trực quan.

4.2. Điều Khiển Từ Xa và Báo Cáo Vận Hành Trạm Điện

Hệ thống SCADA cho phép điều khiển từ xa các thiết bị, giúp kỹ sư điều hành có thể can thiệp kịp thời khi có sự cố xảy ra. Hệ thống còn cung cấp các báo cáo về tình trạng vận hành của trạm điện, giúp nâng cao hiệu quả quản lý và vận hành. Các báo cáo có thể được tạo tự động theo định kỳ hoặc theo yêu cầu.

V. Vận Hành Bảo Trì Hệ Thống SCADA Tại Trạm Điện 110KV

Vận hành và bảo trì hệ thống SCADA là rất quan trọng để đảm bảo tính ổn định và tin cậy của hệ thống. Cần có quy trình vận hành chi tiết và nhân viên vận hành được đào tạo bài bản. Bảo trì hệ thống cần được thực hiện định kỳ, bao gồm kiểm tra phần cứng, phần mềm và hệ thống truyền thông. Cần có kế hoạch dự phòng và phục hồi hệ thống trong trường hợp xảy ra sự cố. Tuân thủ các Tiêu chuẩn SCADA và quy định của ngành điện là bắt buộc. Việc Nâng cấp SCADA thường xuyên giúp hệ thống hoạt động hiệu quả hơn.

5.1. Quy Trình Vận Hành và Đào Tạo Nhân Viên SCADA

Cần có quy trình vận hành chi tiết, bao gồm các bước khởi động, tắt máy, giám sát và điều khiển hệ thống. Nhân viên vận hành cần được đào tạo về các khía cạnh như cấu hình, vận hành, bảo trì và khắc phục sự cố của hệ thống. Cần có chương trình đào tạo liên tục để cập nhật kiến thức và kỹ năng cho nhân viên.

5.2. Bảo Trì Định Kỳ và Kế Hoạch Dự Phòng SCADA

Bảo trì hệ thống cần được thực hiện định kỳ, bao gồm kiểm tra phần cứng, phần mềm và hệ thống truyền thông. Cần có kế hoạch dự phòng và phục hồi hệ thống trong trường hợp xảy ra sự cố. Kế hoạch dự phòng cần bao gồm các biện pháp sao lưu dữ liệu, thay thế thiết bị và phục hồi hệ thống trong thời gian ngắn nhất.

VI. Kết Luận Tương Lai Phát Triển SCADA Tại Trạm Điện

Xây dựng SCADA tại Trạm điện 110KV Mai Sơn mang lại nhiều lợi ích, giúp nâng cao hiệu quả vận hành, giảm chi phí và đảm bảo an toàn cho hệ thống điện. Trong tương lai, hệ thống SCADA sẽ tiếp tục phát triển với các công nghệ mới như IIoT (Industrial Internet of Things), IEC 61850 và trí tuệ nhân tạo (AI). Các hệ thống SCADA sẽ ngày càng thông minh hơn, tự động hơn và an toàn hơn. Việc Tích hợp SCADA với các hệ thống khác như hệ thống quản lý năng lượng (EMS) và hệ thống thông tin địa lý (GIS) cũng sẽ trở nên phổ biến hơn.

6.1. Lợi Ích Của Hệ Thống SCADA Hiện Đại và Tương Lai

Hệ thống SCADA giúp nâng cao hiệu quả vận hành, giảm chi phí và đảm bảo an toàn cho hệ thống điện. Trong tương lai, hệ thống SCADA sẽ tiếp tục phát triển với các công nghệ mới như IIoT (Industrial Internet of Things), IEC 61850 và trí tuệ nhân tạo (AI). Các hệ thống SCADA sẽ ngày càng thông minh hơn, tự động hơn và an toàn hơn.

6.2. Tích Hợp SCADA Với Các Hệ Thống Quản Lý Năng Lượng

Việc Tích hợp SCADA với các hệ thống khác như hệ thống quản lý năng lượng (EMS) và hệ thống thông tin địa lý (GIS) sẽ trở nên phổ biến hơn. Sự tích hợp này sẽ giúp nâng cao khả năng quản lý và điều hành hệ thống điện một cách toàn diện và hiệu quả hơn.

Nội dung chính

Tổng quan nghiên cứu

Điện năng đóng vai trò thiết yếu trong sự phát triển kinh tế - xã hội của mỗi quốc gia, đặc biệt trong bối cảnh công nghiệp hóa, hiện đại hóa như tại Việt Nam. Nhu cầu sử dụng điện năng ngày càng tăng cao, đòi hỏi hệ thống điện phải vận hành ổn định, an toàn và hiệu quả. Theo ước tính, các trạm biến áp 110KV là các nút quan trọng trong mạng lưới điện phân phối, đảm bảo cung cấp điện cho các khu vực rộng lớn. Tuy nhiên, việc giám sát và điều khiển các trạm này còn nhiều hạn chế do chưa áp dụng rộng rãi các hệ thống tự động hóa hiện đại.

Luận văn tập trung nghiên cứu xây dựng hệ thống SCADA (Supervisory Control And Data Acquisition) cho trạm biến áp 110KV Mai Sơn nhằm nâng cao hiệu quả quản lý, vận hành và giám sát từ xa. Mục tiêu cụ thể là phát triển hệ thống SCADA sử dụng phần mềm WinCC của Siemens, đáp ứng các yêu cầu về thu thập dữ liệu, điều khiển tự động và giám sát an toàn thiết bị. Phạm vi nghiên cứu tập trung vào trạm biến áp 110KV Mai Sơn, với dữ liệu thu thập và phân tích trong năm 2011.

Việc áp dụng hệ thống SCADA không chỉ giúp tăng tính tự động hóa, giảm thiểu rủi ro cho người vận hành mà còn nâng cao chất lượng điện năng, đảm bảo tính liên tục và an toàn của lưới điện. Các chỉ số như thời gian phản hồi sự cố, độ chính xác trong giám sát và khả năng điều khiển từ xa được kỳ vọng cải thiện đáng kể, góp phần vào sự phát triển bền vững của ngành điện lực.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết hệ thống điều khiển giám sát và mô hình phân cấp chức năng trong hệ thống SCADA. Hệ thống SCADA được hiểu là tập hợp các thiết bị và phần mềm nhằm thu thập dữ liệu, giám sát và điều khiển các thiết bị từ xa trong các hệ thống kỹ thuật phức tạp. Mô hình phân cấp chức năng gồm ba cấp: cấp chấp hành (cảm biến, thiết bị điều khiển), cấp điều khiển (xử lý thông tin, truyền lệnh), và cấp giám sát (giao diện người-máy, quản lý dữ liệu).

Ba khái niệm chuyên ngành quan trọng được sử dụng gồm:

• Tag: biến dữ liệu đại diện cho các thông số kỹ thuật trong hệ thống SCADA.
• PLC (Programmable Logic Controller): bộ điều khiển logic khả trình dùng để điều khiển các thiết bị tại hiện trường.
• HMI (Human-Machine Interface): giao diện người-máy giúp người vận hành tương tác với hệ thống SCADA.

Phần mềm WinCC được chọn làm nền tảng phát triển hệ thống SCADA do tính mở, khả năng tích hợp cao và hỗ trợ đa dạng giao thức truyền thông.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm số liệu kỹ thuật của trạm biến áp 110KV Mai Sơn, dữ liệu vận hành thực tế và các tài liệu kỹ thuật liên quan đến SCADA và WinCC. Cỡ mẫu nghiên cứu là toàn bộ các thiết bị và thông số vận hành tại trạm trong năm 2011.

Phương pháp phân tích sử dụng bao gồm:

• Phân tích kỹ thuật hệ thống SCADA và các thành phần cấu thành.
• Thiết kế và mô phỏng hệ thống SCADA trên phần mềm WinCC.
• Thu thập và xử lý dữ liệu vận hành thực tế để đánh giá hiệu quả hệ thống.
• So sánh các chỉ số vận hành trước và sau khi áp dụng hệ thống SCADA.

Timeline nghiên cứu kéo dài trong vòng 12 tháng, từ khảo sát hiện trạng, thiết kế hệ thống, triển khai phần mềm đến thử nghiệm và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả thu thập dữ liệu và giám sát: Hệ thống SCADA sử dụng WinCC cho phép thu thập dữ liệu từ hơn 100 kênh I/O với tốc độ cập nhật tối thiểu 250ms, tăng 40% so với phương pháp giám sát thủ công trước đây.
2. Khả năng điều khiển từ xa: Việc điều khiển các thiết bị đóng cắt tại trạm biến áp được thực hiện nhanh chóng và chính xác, giảm thời gian phản hồi sự cố xuống còn khoảng 5 giây, so với 15 giây trước khi áp dụng SCADA.
3. Tăng cường an toàn vận hành: Hệ thống cảnh báo tự động qua giao diện HMI giúp phát hiện và xử lý kịp thời các sự cố, giảm thiểu rủi ro cho người vận hành và thiết bị.
4. Tính mở rộng và tích hợp: WinCC hỗ trợ kết nối đa dạng với các PLC của Siemens và các thiết bị khác qua giao thức TCP/IP, giúp dễ dàng mở rộng hệ thống trong tương lai.

Thảo luận kết quả

Nguyên nhân chính của các cải tiến trên là do hệ thống SCADA cung cấp khả năng thu thập và xử lý dữ liệu thời gian thực, đồng thời cho phép điều khiển từ xa thông qua giao diện người-máy thân thiện. So với các nghiên cứu trong ngành, kết quả này phù hợp với xu hướng ứng dụng SCADA trong các trạm biến áp hiện đại nhằm nâng cao hiệu quả vận hành.

Việc sử dụng phần mềm WinCC với các module cấu hình và runtime giúp giảm thiểu thời gian thiết kế và triển khai hệ thống, đồng thời đảm bảo tính ổn định và bảo mật dữ liệu. Các biểu đồ xu thế và báo cáo tự động được tạo ra giúp người vận hành dễ dàng theo dõi diễn biến hệ thống, từ đó đưa ra các quyết định kịp thời.

Dữ liệu có thể được trình bày qua các biểu đồ thời gian thực về điện áp, dòng điện, trạng thái thiết bị và các cảnh báo, giúp minh họa rõ ràng hiệu quả vận hành và các điểm cần chú ý trong quá trình giám sát.

Đề xuất và khuyến nghị

1. Triển khai mở rộng hệ thống SCADA cho các trạm biến áp khác: Áp dụng mô hình và phần mềm WinCC đã phát triển cho các trạm biến áp 110KV khác trong khu vực nhằm đồng bộ hóa quản lý và nâng cao hiệu quả vận hành. Thời gian thực hiện dự kiến 12-18 tháng, do các đơn vị vận hành điện lực chủ trì.
2. Đào tạo nâng cao năng lực vận hành SCADA cho kỹ sư và nhân viên: Tổ chức các khóa đào tạo chuyên sâu về phần mềm WinCC và kỹ thuật SCADA nhằm đảm bảo vận hành hiệu quả và an toàn. Mục tiêu tăng tỷ lệ nhân viên thành thạo lên 80% trong vòng 6 tháng.
3. Nâng cấp hạ tầng mạng truyền thông công nghiệp: Cải thiện hệ thống mạng Ethernet và các thiết bị truyền thông để đảm bảo tốc độ truyền dữ liệu và độ tin cậy cao, giảm thiểu gián đoạn trong giám sát và điều khiển. Thời gian thực hiện 9 tháng, phối hợp giữa phòng kỹ thuật và nhà cung cấp thiết bị.
4. Phát triển các module phân tích dữ liệu nâng cao: Tích hợp các công cụ phân tích dự báo sự cố và tối ưu hóa vận hành dựa trên dữ liệu thu thập được từ SCADA, nhằm nâng cao khả năng dự báo và giảm thiểu thời gian ngừng máy. Thời gian nghiên cứu và triển khai khoảng 12 tháng, do nhóm nghiên cứu và phát triển phần mềm thực hiện.

Đối tượng nên tham khảo luận văn

1. Kỹ sư vận hành và quản lý hệ thống điện: Nắm bắt kiến thức về hệ thống SCADA và phần mềm WinCC để nâng cao hiệu quả giám sát và điều khiển trạm biến áp.
2. Nhà nghiên cứu và sinh viên ngành điện tử, tự động hóa: Tham khảo mô hình thiết kế và triển khai hệ thống SCADA thực tế, từ đó phát triển các nghiên cứu ứng dụng mới.
3. Các công ty cung cấp giải pháp tự động hóa công nghiệp: Hiểu rõ yêu cầu kỹ thuật và ứng dụng thực tế của SCADA trong ngành điện để thiết kế sản phẩm phù hợp.
4. Cơ quan quản lý ngành điện lực: Đánh giá hiệu quả và tiềm năng ứng dụng hệ thống SCADA trong việc nâng cao chất lượng và an toàn lưới điện quốc gia.

Câu hỏi thường gặp

1. Hệ thống SCADA là gì và tại sao cần thiết cho trạm biến áp?
   SCADA là hệ thống thu thập dữ liệu và điều khiển giám sát từ xa, giúp quản lý vận hành trạm biến áp hiệu quả, đảm bảo an toàn và nâng cao chất lượng điện năng. Ví dụ, SCADA cho phép phát hiện sự cố nhanh chóng và điều khiển đóng cắt thiết bị từ xa.

2. Phần mềm WinCC có ưu điểm gì so với các phần mềm SCADA khác?
   WinCC có giao diện thân thiện, khả năng mở rộng cao, hỗ trợ đa dạng giao thức truyền thông và tích hợp dễ dàng với các hệ thống quản lý cấp cao như MES và ERP. Đây là phần mềm được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp hiện đại.

3. Làm thế nào để kết nối WinCC với PLC trong hệ thống?
   WinCC kết nối với PLC thông qua các giao thức như TCP/IP, MPI, PROFIBUS, sử dụng các driver tương ứng. Ví dụ, trong luận văn, kết nối với PLC Siemens S7 được thực hiện qua cổng TCP/IP với cấu hình địa chỉ IP và slot CPU cụ thể.

4. Hệ thống SCADA có thể xử lý dữ liệu thời gian thực như thế nào?
   SCADA thu thập dữ liệu từ các cảm biến và thiết bị điều khiển với tốc độ cập nhật có thể đạt 250ms, xử lý và hiển thị thông tin trên giao diện HMI, giúp người vận hành theo dõi và phản ứng kịp thời với các sự kiện.

5. Làm sao để đảm bảo an toàn khi điều khiển thiết bị từ xa qua SCADA?
   Hệ thống SCADA được thiết kế với các cơ chế bảo mật, phân quyền truy cập và cảnh báo tự động. Ngoài ra, các thao tác điều khiển đều được ghi lại và giám sát chặt chẽ để tránh sai sót và rủi ro cho người vận hành và thiết bị.

Kết luận

• Hệ thống SCADA sử dụng phần mềm WinCC đã được xây dựng thành công cho trạm biến áp 110KV Mai Sơn, đáp ứng các yêu cầu về thu thập dữ liệu, giám sát và điều khiển tự động.
• Nâng cao hiệu quả vận hành, giảm thời gian phản hồi sự cố xuống khoảng 5 giây, tăng tính an toàn và độ tin cậy của hệ thống điện.
• WinCC thể hiện tính mở, dễ dàng tích hợp với các thiết bị và hệ thống khác, phù hợp với xu hướng phát triển công nghiệp hiện đại.
• Đề xuất mở rộng ứng dụng SCADA cho các trạm biến áp khác, đồng thời nâng cao năng lực vận hành và hạ tầng truyền thông.
• Các bước tiếp theo bao gồm triển khai thực tế, đào tạo nhân lực và phát triển các module phân tích dữ liệu nâng cao nhằm tối ưu hóa vận hành hệ thống điện.

Quý độc giả và các đơn vị liên quan được khuyến khích áp dụng và phát triển hệ thống SCADA dựa trên nghiên cứu này để nâng cao hiệu quả quản lý và vận hành lưới điện hiện đại.

Trích đoạn nội dung tài liệu

Chương 1: HỆ SCADA. Tổng quan hệ Scada 1. - Điện năng là nguồn năng lượng đặc biệt quan trọng cho sự phát triển của mỗi một quốc gia, việc sử dụng, sản xuất, quản lý điện năng của mỗi một đất nước đều là những yếu tố góp nên sự phồn thịnh, phát triển của đất nước đó. - Nước ta, đã và đang trong sự phát triển công nghiệp hóa, hiện đại hóa.

Cùng với sự mở cửa của đất nước, có rất nhiều công ty nhà máy, xí nghiệp được xây dựng đi vào hoạt động, đời sống nhân dân ngày càng được nâng cao, nhu cầu sử dụng điện năng đòi hỏi rất lớn. Do vậy nguồn điện luôn đỏi hỏi phải cung cấp đầy đủ, chất lượng cho các phụ tải, yêu cầu hệ thống điện phải được hoạt động một cách nhanh, nhạy chính xác, an toàn. - Trong việc quản lý và điều hành hệ thống điện, hệ thống SCADA/EMS đóng vai trò rất quan trọng, giúp cho Kỹ sư điều hành HTĐ nắm bắt và xử lý chính xác, theo sát mọi diễn biến trong hệ thống điện. - Cùng với sự phát triển vượt bậc của công nghệ viễn thông và công nghệ thông tin.

Các hệ thống SCADA ngày nay cho phép thu thập dữ liệu, điều khiển và giám sát trên một phạm vi rộng lớn hơn, có thể lên đến hàng ngàn hay thậm chí là cả hàng chục ngàn kênh Input/Output với tốc độ nhanh và độ tin cậy cao nhờ vào các giao thức mở và các mạng truyền thông như mạng PROFIBUS, WLAN, LAN, INTHENET và cả mạng INTERNET. Hầu hết các phần mềm SCADA ngày nay đều có hỗ trợ kết nối Internet. Mặt khác, trong hệ thống SCADA ngày nay có các PLC có khả năng đảm nhận việc giám sát và điều khiển tại các điểm cục bộ. Mạng SCADA giám sát lưới điện, trong xu thế phát triển hiện nay, ngoài chức năng giám sát và thu thập xử lý dữ liệu, còn phải góp phần thỏa mãn các mục tiêu bao gồm : • Bảo đảm tính liên tục của lưới điện.

• Tối ưu hóa các nguồn tài nguyên cũng như chất lượng bảo trì. • Nâng cao chất lượng điện năng. 1 • Bảo đảm an toàn lưới điện. Lưới điện hiện đại khi được lắp đặt luôn phải thỏa mãn các mục tiêu trên.

Muốn thế lưới điện cần phải có TÍNH THÍCH ỨNG CAO, KHẢ NĂNG NÂNG CẤP & TÍNH THÍCH NGHI với mọi cấu hình khi lắp đặt. Người vận hành lưới điện để thỏa mãn các yêu cầu của mạng SCADA giám sát lưới điện cần phải biết: • Cài đặt đầy đủ các chức năng điều khiển khi lắp đặt, nắm chắc các trạng thái vận hành, trong đó gồm cả khả năng điều khiển từ xa của các khí cụ và thiết bị. • Kết nối tốt với mọi phần tử nằm trong mạng điện đang vận hành, bảo đảm đáp ứng nhanh nhất khi có sự cố xảy ra. • Khai thác và xử lý tốt dữ liệu thu thập.

• Đo và hiển thị mọi thông số của lưới phân phối (dòng, áp, công suất, cosϕ. • Bảo đảm an toàn cho người và thiết bị. Như vậy ta có thể qui về 4 nhóm chức năng lớn cho mạng SCADA giám sát lưới điện bao gồm: ĐO LƯỜNG, HIỂN THỊ, ĐIỀU KHIỂN & QUẢN LÝ. Chính vì những lý do đó mà đề tài của tôi được xây dựng nhằm mục đích: - Tìm hiểu về hệ thống SCADA - WINCC.

- Xây dựng hệ SCADA cho việc quản lý vận hành trạm biến áp 110KV Mai Sơn đảm bảo được các yêu cầu của hệ thống điện. Yêu cầu của hệ Scada. Yêu cầu về phần cứng. - Máy tính (PC) dùng để thu thập và điều khiển trong hệ thống SCADA phải mang tính thông dụng, có khả năng giao tiếp tốt, thích ứng với nhiều hãng thiết bị phần cứng khác nhau.

- Có hệ điều hành đa nhiệm có khả năng mở rộng và giao tiếp dễ dàng với các phần mềm và phần cứng thông dụng khác. 2 - Có khả năng liên kết các phần cứng của các hãng khác nhau trong cùng một hệ thống. Yêu cầu về phần mềm. - Có khả năng thích ứng với giao thức (Người/Máy) thông dụng.

- Dễ dàng thiết kế và nâng cấp khi cần thiết. - Có khả năng thu thập và lưu trữ dữ liệu, sử dụng số liệu trong một thời gian dài (có thể là 1 năm, tùy theo yêu cầu công việc cụ thể). - Cửa sổ giao diện thân thiện, dễ sử dụng, điều khiển, lấy được thông tin. - Điều khiển các thiết bị được dễ dàng, đảm bảo có thể điều khiển được bằng tay hoặc tự động.

Ngoài ra hệ thống còn phải đảm bảo rằng chi phí lắp đặt, vận hành là rẻ nhất, thông dụng nhất. Nội dung nghiên cứu. - Trong khuôn khổ đề tài, tôi chủ yếu nghiên cứu về đặc điểm, ứng dụng, yêu cầu của Scada. - Nghiên cứu đặc điểm cách sử dụng phần mềm Wincc6.

- Nghiên cứu cách xây dựng, sử dụng hệ SCADA và WINCC, tìm hiểu quy trình vận hành của trạm biến áp 110KV. Từ đó xây dựng hệ SCADA cho vận hành giám sát trạm biến áp 110KV Mai sơn đảm bảo an toàn đúng kỹ thuật. Lịch sử phát triển. Là hệ thống thu thập dữ liệu và điều khiển giám sát.

Đây là hệ thống hỗ trợ con người trong việc thu thập dữ liệu hoạt động của hệ thống dây chuyền, giám sát các hoạt động đó, đưa ra các tín hiệu tự động điều khiển, hiệu chỉnh cho hệ thống làm việc được đúng, hiệu quả nhất. Khái niệm SCADA - Hệ thống thu thập dữ liệu, điều khiển giám sát được sử dụng rộng rãi trong công nghiệp và các nhà máy hiện đại. Đối với các nhà máy hiện đại, khi xây dựng và đưa vào hoạt động, để có thể tạo ra được các sản phẩm có chất 3 lượng đảm bảo theo yêu cầu thì nhà máy cần phải được trang bị các máy móc hiện đại, các hạng mục sản xuất cần phải được trang bị máy móc mang tính tự động hóa cao, phần mềm hiện đại để điều khiển hệ thống làm việc sản xuất ra hàng hóa đảm bảo chất lượng, tiết kiệm năng lượng điện, nhiên liệu, nhân công và giá thành hạ. Hệ thống SCADA lần đầu tiên được sử dụng trong việc giám sát từ xa các giá trị tới hạn của các thiết bị và đưa ra các cảnh báo sớm các khả năng có thể gây nguy hiểm trong công nghiệp ở Mỹ vào khoảng thập niên 60 của thế kỷ trước.

Hệ thống SCADA liên tục phát triển do công nghệ ngày càng hiện đại và sự phát triển không ngừng của viễn thông và công nghệ thông tin. Đến nay, hệ thống SCADA được áp dụng trong nhiều ngành công nghiệp, nhiều lĩnh vực như dầu khí, cấp nước, điện lực… 1. Hệ thống SCADA thực hiện các nhiệm vụ chính như sau: + Thực hiện việc thu thập thông tin, dữ liệu thông qua các thiết bị phụ trợ như RTU/PLC sau đó chuyển giao dữ liệu về các máy chủ ở trung tâm điều khiển. + Thực hiện việc giám sát các thông số tới hạn của các thiết bị, cơ cấu chấp hành đang hoạt động ở xa trung tâm.

+ Thực hiện việc điều khiển các thiết bị, cơ cấu chấp hành từ khoảng cách xa. Các nhiệm vụ chi tiết về điều khiển, thu thập và giám sát của hệ thống SCADA có thể liệt kê theo trình tự hoạt động của chúng như sau: 1. Thu thập dữ liệu hệ thống gồm các dạng số liệu: - Chỉ thị tình trạng. - Giá trị đo lường.

- Giá trị năng lượng tích lũy. + Trong hệ thống SCADA/EMS quản lý hệ thống điện thì dữ liệu từ các trạm biến áp và các nhà máy điện được chia làm 3 loại chính: - Dữ liệu trạng thái: Trạng thái các máy cắt, dao cách ly, dao tiếp địa, trạng thái vị trí các khóa điều khiển từ xa/ tại chỗ vv. Cảnh báo của các bảo vệ. 4 - Dữ liệu tương tự: Công suất tác dụng MW, phản kháng MVAr, điện áp, dòng điện vị trí nấc biến áp, tần số v.

- Dữ liệu tích lũy theo thời gian: Điện năng KWh, KVArh. Các dữ liệu trạng thái 2. Hiển thị và xử lý kết quả cho người vận hành - Hiển thị tình trạng làm việc của các thiết bị và các công đoạn trong hệ thống. - Hiển thị các giá trị tới hạn của các dữ liệu thu thập được.

- Hiển thị chiều hướng của sự kiện. - Các thuộc tính chất lượng của dữ liệu. - Xử lý sự kiện theo chương trình định sẵn. Thực hiện các chức năng điều khiển.

- Điều khiển các thiết bị làm việc hoặc dừng làm việc. - Điều chỉnh các thông số sao cho phù hợp với yêu cầu của hệ thống. - Điều khiển hệ thống làm việc đúng chương trình. Sắp xếp dữ liệu theo thời gian.

- Thu thập dữ liệu theo tiến trình làm việc của hệ thống - Lưu trữ dữ liệu để phục vụ cho các công tác kiểm tra, hiệu chỉnh về sau. Lưu trong hệ thống hoặc ghi bằng Băng từ, đĩa CD, đĩa quang. Thu thập và phân tích các dữ liệu sự cố. - Tuần tự ghi nhận sự kiện theo thời gian.

- Đánh giá các chứng cứ thu thập được. Báo cáo và tính toán. - Tính toán số học. - Tính toán trạng thái.

Hệ thống SCADA được phân loại theo nhiều cách khác nhau. Phân loại theo lịch sử phát triển. + Hệ thống SCADA đơn khối – Monolitic SCADA system Hệ thống SCADA thế hệ đầu. 5 Các rơle logic được đưa vào sử dụng để điều khiển các máy móc thiết bị trong sản xuất, chúng có chức năng tương tự như các RTU, được dùng độc lập trong một phạm vi nhỏ.

Giao thức dùng cho hệ thống SCADA còn khá sơ sài nhưng có bản quyền, mỗi nhà sản xuất đều có giao thức riêng độc lập, có tính năng hạn chế. + Hệ thống SCADA kết lưới – Distributed SCADA system. Hệ thống SCADA thế hệ thứ 2. Hệ thống đã được tích hợp các bộ vi xử lý vào trong phần cứng, áp dụng công nghệ hiện đại hơn, chức năng được mở rộng và nâng cao hơn nhưng giá thành hạ và có thể áp dụng cho nhiều ngành công nghiệp.

Thông tin trao đổi điều khiển của các hệ thống có thể được truyền tải trên các mạng nội bộ trong phạm vi nhỏ. + Hệ thống SCADA nối mạng – Network SCADA system. Cấu trúc và chức năng của hệ thống được cải tiến rất nhiều, công nghệ hiện đại đã cho ra đời các hệ thống SCADA nhỏ gọn tốc độ xử lý nhanh chuẩn xác, áp dụng các giao thức IP (Internet Protocol) Thế hệ này hệ thống có cấu trúc gần giống như thế hệ thứ 2. Hệ thống có thể kết nối trung tâm điều khiển với các loại thiết bị thông tin khác như màn hình máy tính, máy in, thiết bị lưu trữ… 2.
