TỔNG QUAN TÀI LIỆU HỌC THUẬT: ĐIỀU KHIỂN LOGIC VÀ LẬP TRÌNH PLC

Tổng quan về giáo trình (250-300 từ)

Tài liệu “Tìm Hiểu Về PLC: Nguyên Lý Hoạt Động và Ứng Dụng” (thuộc hệ thống tài liệu Giáo trình Điều khiển Logic và PLC, Trường Đại học Sao Đỏ, 2010) là học liệu chuyên ngành kỹ thuật, phục vụ chương trình đào tạo kỹ sư, cử nhân khối ngành Kỹ thuật Điện - Điện tử, Tự động hóa và Cơ điện tử.

Vị trí của môn học nằm ở giai đoạn chuyên ngành cốt lõi, cung cấp kiến thức giao thoa giữa mạch điều khiển truyền động điện truyền thống và hệ thống điều khiển số công nghiệp. Mục tiêu học tập (learning outcomes) của tài liệu tập trung vào ba chuẩn đầu ra chính:

  • Hiểu rõ bản chất phần cứng, cấu tạo vi xử lý và nguyên lý quét chương trình của bộ điều khiển logic khả trình (Programmable Logic Controller - PLC).
  • Làm chủ quy trình 4 bước lập trình PLC: Xác định công nghệ, phân định địa chỉ Vào/Ra (I/O), soạn thảo chương trình trên phần mềm máy tính và thực hiện đấu nối phần cứng, vận hành chạy thử.
  • Vận dụng thành thạo ngôn ngữ lập trình hình thang (Ladder Diagram - LAD) để thiết kế mạch điều khiển cho các bài toán công nghiệp thực tế như truyền động động cơ, hệ thống phân loại, bãi đỗ xe và dây chuyền pha trộn.

Tài liệu tiếp cận theo cấu trúc kết hợp giữa lý thuyết tổng quan về kiến trúc PLC (tập trung vào dòng OMRON CPM1A và bộ phần mềm Syswin / CX-ONE) và hệ thống bài tập thực hành kèm sơ đồ giải thuật, sơ đồ đấu dây và chương trình mẫu. Điểm đặc thù của tài liệu là phương pháp chuẩn hóa bảng phân định địa chỉ cổng I/O và minh họa trực quan mạch lực kết hợp mạch điều khiển PLC.

+-----------------------------------------------------------------------+
|                CẤU TRÚC NỘI DUNG TÀI LIỆU HỌC PHẦN                    |
+-----------------------------------------------------------------------+
|  PHẦN 1: LÝ THUYẾT NỀN TẢNG (Bài tập số 1)                           |
|  - Khái niệm, nguyên lý quét chu kỳ, so sánh rơle nối cứng & PLC      |
|  - Cấu trúc phần cứng: Nguồn (85-265VAC), CPU, Bộ nhớ RAM, Khối I/O  |
|  - Ngôn ngữ biểu diễn: LAD, CSF, STL                                  |
|  - Phần mềm hỗ trợ: Syswin, Bộ phần mềm CX-ONE (11 module)            |
+-----------------------------------------------------------------------+
                                  |
                                  v
+-----------------------------------------------------------------------+
|  PHẦN 2: THỰC HÀNH ỨNG DỤNG HỆ THỐNG (Bài tập số 2 đến số 13)         |
|  - Nhóm 1: Điều khiển động cơ & truyền động điện (Bài 2, 3, 7, 8, 11) |
|  - Nhóm 2: Hệ thống bơm, đóng mở cửa & dân dụng (Bài 4, 6, 9, 12)     |
|  - Nhóm 3: Dây chuyền sản xuất & tự động hóa công nghiệp (Bài 5, 10, 13)|
+-----------------------------------------------------------------------+

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Nội dung tài liệu được chia thành 13 bài tập chuyên đề với trình tự phát triển từ nguyên lý phần cứng đến các bài toán công nghệ tích hợp:

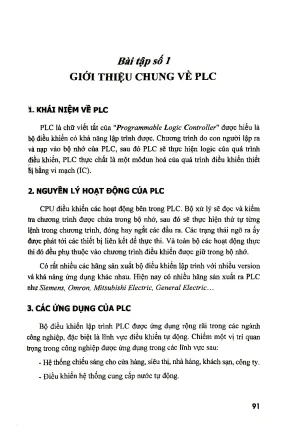

  1. Bài tập số 1 - Giới thiệu chung về PLC và Cấu trúc phần cứng: Khái niệm bộ điều khiển khả trình, ưu nhược điểm so với mạch logic tiếp điểm nối cứng; phân tích 4 khối chức năng: CPU, Bộ nhớ chương trình (RAM kèm nguồn pin dự trữ), Khối vào/ra (cách ly quang, LED hiển thị) và Khối nguồn (điện áp vào 85–265VAC, đầu ra 24VDC); giới thiệu 3 dạng ngôn ngữ (LAD, CSF, STL) và bộ công cụ phần mềm OMRON (Syswin, CX-Programmer, CX-Simulator, CX-Integrator, CX-Designer...).
  2. Bài tập số 2 - Điều khiển động cơ không đồng bộ ba pha quay thuận nghịch: Khóa chéo liên động, điều khiển thời gian quay thuận 15s, dừng 2s, quay ngược 15s qua tiếp điểm công tắc tơ 010.05 và 010.06.
  3. Bài tập số 3 - Khởi động động cơ một chiều qua 3 cấp điện trở phụ: Điều khiển loại dần điện trở $R_1, R_2, R_3$ sau các mốc 5s, 10s, 15s bằng các timer (TIM000, TIM001, TIM002) và rơle trung gian 010.00 đến 010.03.
  4. Bài tập số 4 - Điều khiển hệ thống bơm nước nhà cao tầng: Logic liên động giữa 2 máy bơm ($M_1, M_2$) kết hợp 4 cảm biến báo mức thấp/cao ($S_1, S_2, S_3, S_4$).
  5. Bài tập số 5 - Điều khiển đèn giao thông hai luồng: Phân định chu kỳ tín hiệu Xanh 15s, Vàng 5s, Đỏ 20s cho nút giao thông ngã tư.
  6. Bài tập số 6 & 12 - Điều khiển cửa tự động và Gara ô tô tự động: Nhận diện cảm biến quang ($S_1 \dots S_4$), công tắc hành trình ($HT_1 \dots HT_4$), bộ đếm giới hạn dung lượng bãi đỗ 10 xe và điều khiển đóng/mở thuận nghịch động cơ một chiều.
  7. Bài tập số 7 & 8 - Khởi động hãm động năng và Đổi nối Sao - Tam giác ($Y/\Delta$): Quá trình chuyển đổi cấu hình cuộn dây động cơ theo thời gian để giảm dòng khởi động và điều khiển đóng tiếp điểm hãm 1s sau 5s dừng quán tính.
  8. Bài tập số 9 - Hệ thống chuông điện và đèn báo ưu tiên: Logic khóa lẫn liên động dành cho hội thi 4 đội (đèn sáng 6s, chuông reo 3s).
  9. Bài tập số 10, 11 & 13 - Hệ thống phân loại băng tải, liên động nhiều động cơ và Pha trộn sơn tự động: Xử lý tín hiệu bộ đếm (Counter) đếm đủ 10 sản phẩm/thùng, trình tự khởi động/dừng tuần tự 3 băng tải, và quy trình định lượng nạp 3 màu sơn (Red, Blue, Green), trộn 3 phút và xả van tự động.
           +-------------------------------------------------------+
           | TIẾN TRÌNH XÂY DỰNG NỀN TẢNG KIẾN THỨC VÀ KỸ NĂNG    |
           +-------------------------------------------------------+
                                      |
         [Nguyên lý phần cứng: Bus, CPU, I/O, Nguồn 85-265VAC]
                                      v
       [Phương pháp biểu diễn: LAD, CSF, STL & Quy trình 4 bước]
                                      v
         [Kỹ thuật lập trình Timer (TIM), Counter (CNT), Interlock]
                                      v
      [Tích hợp hệ thống: Đấu nối phần cứng CPM1A & Chạy thử nghiệm]

Kiến thức nền tảng được xây dựng

  • Nguyên lý chuyển đổi tín hiệu công nghiệp: Xử lý sự chênh lệch điện áp giữa mạch logic điều khiển bên trong (mức logic TTL/CMOS 5VDC và 24VDC) với điện áp công nghiệp bên ngoài (mạch công suất 24VDC đến 240VAC/VDC dòng tải lớn) thông qua các bộ đệm cách ly quang và transistor/rơle ngõ ra.
  • Cơ chế lưu trữ và thực thi: Quản lý vòng quét chương trình trên bộ nhớ RAM, lưu ý việc bảo toàn dữ liệu bằng khối pin nuôi dự trữ khi mất nguồn cấp chính.
  • Kỹ thuật điều khiển tuần tự và khóa liên động: Xây dựng logic tự giữ, liên động bảo vệ (khóa chéo phần mềm trên lệnh PLC kết hợp khóa chéo phần cứng trên mạch lực), cấu hình thời gian chuyển tiếp (Timer BCD) và đếm sự kiện (Counter).

Kỹ năng phát triển

  • Kỹ năng thiết kế kỹ thuật: Đọc hiểu và lập sơ đồ nguyên lý mạch điện điều khiển; chuẩn hóa bảng địa chỉ ngõ vào (000.xx) và ngõ ra (010.xx) cho dòng vi điều khiển lập trình OMRON CPM1A.
  • Kỹ năng lập trình phần mềm: Soạn thảo mã điều khiển trên biểu đồ bậc thang Ladder Diagram, thiết lập thông số lệnh Timer, Counter và cấu trúc lệnh kết thúc END(01).
  • Kỹ năng bảo trì và xử lý lỗi: Khả năng định vị sự cố dựa trên đèn LED hiển thị trạng thái ngõ vào/ngõ ra, tối ưu hóa thời gian sửa chữa bằng cách hiệu chỉnh phần mềm thay vì thay đổi kết cấu dây nối vật lý.

Phương pháp giảng dạy và học tập (300-350 từ)

Tài liệu được xây dựng theo phương pháp sư phạm kỹ thuật thực hành (Practice-oriented learning), lấy phương pháp giải quyết tình huống công nghệ cụ thể (Project-based learning) làm trọng tâm:

+-------------------------------------------------------------------------+
|                  QUY TRÌNH 4 BƯỚC THỰC HIỆN DỰ ÁN PLC                   |
+-------------------------------------------------------------------------+
| Bước 1: Xác định yêu cầu công nghệ (chu trình thời gian, cảm biến, an toàn)|
|                                    v                                    |
| Bước 2: Phân định địa chỉ Vào/Ra (Lập bảng I/O Map cho các nút ấn/tải)   |
|                                    v                                    |
| Bước 3: Thiết kế sơ đồ đấu nối phần cứng & Soạn thảo chương trình LAD   |
|                                    v                                    |
| Bước 4: Nạp chương trình, đấu nối thực nghiệm và kiểm thử vận hành     |
+-------------------------------------------------------------------------+
  1. Phân tích yêu cầu công nghệ: Mỗi bài toán bắt đầu bằng việc mô tả lưu đồ công nghệ, thông số định lượng (thời gian trễ giây/phút, số lượng sản phẩm, điều kiện tác động cảm biến).
  2. Chuẩn hóa sơ đồ kết nối I/O: Hướng dẫn sinh viên cách lập bảng phân bổ chân tín hiệu đầu vào (nút ấn M, nút dừng D/ST, rơle nhiệt RN, cảm biến quang S, công tắc hành trình HT) và đầu ra (cuộn hút contactor K, rơle trung gian R, đèn báo, còi chuông).
  3. Mô hình hóa phần cứng: Minh họa trực quan sơ đồ đấu dây thực tế giữa PLC OMRON CPM1A với nguồn 220VAC, nguồn 24VDC ngoại vi, và các cơ cấu chấp hành.
  4. Kiểm thử và đánh giá: Khuyến nghị quy trình kiểm tra mô phỏng thông qua công cụ phần mềm (CX-Simulator) trước khi nạp xuống bộ nhớ phần cứng, giúp giảm thiểu rủi ro chập cháy và hư hỏng thiết bị thí nghiệm.

Điểm nổi bật và cập nhật công nghệ (250-300 từ)

Tài liệu tổng hợp các giải pháp công nghệ chuyển tiếp từ các thế hệ điều khiển rơle cổ điển sang hệ thống tự động hóa điều khiển lập trình:

  • Hệ sinh thái phần mềm OMRON: Bên cạnh môi trường lập trình cổ điển Syswin (hoạt động trên nền tảng Windows 3.11/95/98 với cấu hình phần cứng tối thiểu 486 DX50, 8MB RAM), tài liệu giới thiệu hệ thống phần mềm đồng bộ CX-ONE với 11 công cụ chuyên dụng:
    • CX-Programmer: Môi trường phát triển chương trình cho toàn bộ các dòng PLC từ Micro đến Duplex cao cấp.
    • CX-Simulator: Mô phỏng hoạt động không cần phần cứng PLC dòng CS1/CJ1.
    • CX-Integrator & CX-Protocol: Cấu hình các chuẩn mạng công nghiệp (Ethernet, Controller Link, DeviceNet, CompoNet, CompoWay) và giao tiếp nối tiếp qua lệnh PMCR.
    • CX-Motion & CX-Position: Lập trình thông số chuyển động bằng mã lệnh G-Code cho các dòng CS1-MC và CJ1/CS1-NC.
    • CX-Designer, CX-Reporter, CX-Process Tools, CX-Thermo, CX-Profibus: Thiết kế giao diện HMI, trích xuất dữ liệu ra Microsoft Excel, điều khiển vòng lặp kín và giám sát nhiệt độ.
  • Tính thực tiễn của bài toán công nghiệp: Toàn bộ 13 bài tập đều mô phỏng chính xác các hệ thống dân dụng và công nghiệp phổ biến: trạm bơm nước nhà cao tầng, hệ thống đèn tín hiệu giao thông ngã tư hai luồng, bãi đỗ xe thông minh có giới hạn số lượng xe, và trạm pha trộn sơn 3 thành phần tự động.

Đối tượng sử dụng giáo trình (200-250 từ)

Tài liệu được biên soạn phục vụ các nhóm đối tượng cụ thể trong đào tạo kỹ thuật:

Nhóm đối tượng Phạm vi ứng dụng Yêu cầu kiến thức tiên quyết
Sinh viên Đại học / Cao đẳng Sinh viên năm 3, năm 4 các ngành: Tự động hóa, Kỹ thuật Điện - Điện tử, Cơ điện tử, Công nghệ Chế tạo máy. Mạch điện, Khí cụ điện, Điện tử cơ bản, Vi điều khiển & Kỹ thuật ghép nối máy tính.
Giảng viên chuyên ngành Sử dụng làm tài liệu khung để soạn giáo án bài giảng lý thuyết, biên soạn bài tập lớn và hướng dẫn thí nghiệm - thực hành môn học PLC. Có kỹ năng vận hành phần cứng OMRON CPM1A và bộ công cụ lập trình Syswin / CX-ONE.
Kỹ thuật viên & Tự học Tài liệu tra cứu sơ đồ đấu nối chân I/O, địa chỉ thanh ghi và các cấu trúc Ladder mẫu cho các bài toán điều khiển cơ bản. Kiến thức đọc bản vẽ điện công nghiệp và tư duy thuật toán logic logic điều khiển tuần tự.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu phù hợp cho sinh viên chuyên ngành kỹ thuật điện, tự động hóa đang học học phần Điều khiển Logic & PLC, cùng các kỹ sư vận hành hệ thống máy công nghiệp sử dụng thiết bị OMRON.

2. Cần chuẩn bị kiến thức nền nào trước khi học?

Người học cần nắm vững lý thuyết Mạch điện, nguyên lý hoạt động của các khí cụ điện đóng cắt (Contactor, Rơle nhiệt, Aptomat), kiến thức điện tử số (cổng logic, mã BCD, vi mạch IC) và cấu trúc máy vi tính cơ bản.

3. Giáo trình sử dụng loại phần cứng PLC nào để minh họa?

Tài liệu sử dụng phần cứng mẫu là dòng micro PLC OMRON CPM1A, kèm theo các ví dụ mở rộng tương thích với các họ PLC cấp cao hơn như CS1/CJ1 Series.

4. Phần mềm nào được sử dụng để lập trình trong giáo trình?

Tài liệu giới thiệu hai phần mềm chính: Syswin (cho các hệ điều hành Windows cũ) và bộ công cụ tích hợp CX-ONE (trọng tâm là CX-Programmer và CX-Simulator để lập trình và mô phỏng trực tiếp trên máy tính).

5. Có tài liệu bổ trợ nào được trích dẫn kèm theo?

Tài liệu dựa trên các công trình tham khảo chính thức bao gồm:

  • Giáo trình điều khiển logic và PLC (2010), Trường Đại học Sao Đỏ.
  • Hướng dẫn sử dụng CPM1A và phần mềm Syswin 3 (2006), Văn phòng đại diện OMRON Việt Nam.
  • Kỹ thuật ghép nối máy vi tính (2006) và Cấu trúc - Lập trình - Ghép nối - Ứng dụng vi điều khiển 8051 (2007) của tác giả Nguyễn Mạnh Giang.
  • Vi điều khiển với lập trình C (2006) của tác giả Ngô Diên Tập.

Kết luận (150 từ)

Tài liệu “Tìm Hiểu Về PLC: Nguyên Lý Hoạt Động và Ứng Dụng” hệ thống hóa đầy đủ kiến thức cơ sở về thiết bị điều khiển lập trình logic, từ cấu tạo phần cứng vi xử lý, thông số nguồn điện vào/ra đến phương pháp thiết kế mạch Ladder Diagram trên dòng OMRON CPM1A. Thông qua 13 chuyên đề bài tập mô phỏng chính xác các hệ thống truyền động và tự động hóa công nghiệp thực tế, tài liệu cung cấp lộ trình học tập logic: nắm vững nguyên lý thiết bị $\rightarrow$ phân định I/O $\rightarrow$ lập trình phần mềm $\rightarrow$ đấu nối và vận hành hệ thống. Người học có thể tham khảo thêm các tài liệu hướng dẫn kỹ thuật chuyên sâu của OMRON Việt Nam và giáo trình điều khiển logic của các trường đại học kỹ thuật để mở rộng năng lực ứng dụng thực tế.
