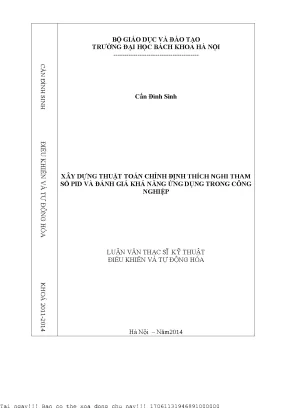

Xây dựng thuật toán hỉnh định thíh nghi tham số pid và đánh giá khả năng ứng dụng trong ông nghiệp

Tài liệu nghiên cứu Xây dựng thuật toán hỉnh định thíh nghi tham số pid và đánh giá khả năng ứng dụng trong ông nghiệp, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Cấn Đình Sinh
• Người hướng dẫn: GS. Nguyễn Doãn Phước
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Điều Khiển và Tự Động Hóa
• Đề tài: Xây Dựng Thuật Toán Chỉnh Định Thích Nghi Tham Số PID Và Đánh Giá Khả Năng Ứng Dụng Trong Công Nghiệp
• Loại tài liệu: luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• DANH MỤC HÌNH VẼ
• DANH MỤC BẢNG
• 1. CHƯƠNG 1: THUẬT TOÁN NHẬN DẠNG TRONG ĐIỀU KHIỂN THÍCH NGHI
• 1.1. Tổng quan về điều khiển thích nghi
• 1.2. Sơ lược về điều khiển thích nghi
• 1.3. Lịch sử phát triển của điều khiển thích nghi
• 1.4. Các sơ đồ điều khiển thích nghi
• 1.4.1. Hệ điều khiển thích nghi theo mô hình mẫu (MRAS)
• 1.4.2. Hệ điều khiển thích nghi tự chỉnh
• 1.5. Mô hình quá trình ngẫu nhiên
• 2. CHƯƠNG 2: BỘ ĐIỀU KHIỂN PID VÀ BỘ ĐIỀU KHIỂN PID THÍCH NGHI
• 2.1. Bộ điều khiển PID trong miền thời gian liên tục
• 2.2. Sơ lược về bộ điều khiển PID
• 2.3. Các phương pháp xác định tham số bộ điều khiển PID
• 2.4. Các bộ điều khiển PID số
• 2.5. Các bộ điều khiển PID số cải tiến. Lọc các thành phần vi phân
• 2.6. Hạn chế sự thay đổi lớn của đầu ra bộ điều khiển
• 2.7. Bộ điều khiển PID thích nghi
• 2.8. Sơ lược về các phương pháp tổng hợp thông số bộ điều khiển PID tự chỉnh
• 2.9. Thuật toán tổng hợp thông số bộ điều khiển PID tự chỉnh dựa trên phương pháp gán điểm cực
• 2.10. Nhận dạng thông số đối tượng điều khiển bậc hai
• 3. CHƯƠNG 3: MÔ PHỎNG VÀ ĐÁNH GIÁ
• 3.1. Thông số đối tượng và bộ điều khiển
• 3.2. Đối tượng điều khiển
• 3.3. Lựa chọn thông số cho bộ điều khiển
• 3.4. Xây dựng mô hình mô phỏng
• 3.5. Kết quả mô phỏng khi thông số đối tượng là hằng số
• 3.6. Kết quả mô phỏng khi có thông số đối tượng thay đổi. Ảnh hưởng của thông tin a priori
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng Quan Thuật Toán Chỉnh Định Thích Nghi Tham Số PID

Thuật toán chỉnh định thích nghi tham số PID là một lĩnh vực quan trọng trong điều khiển quá trình công nghiệp. Nó giải quyết vấn đề điều khiển các hệ thống có đặc tính thay đổi theo thời gian hoặc không chắc chắn. Thay vì sử dụng các bộ điều khiển PID với tham số cố định, thuật toán PID thích nghi tự động điều chỉnh các tham số P, I, và D để duy trì hiệu suất tối ưu. Các thuật toán này thường kết hợp các kỹ thuật nhận dạng hệ thống, tối ưu hóa, và điều khiển thích nghi để tạo ra một giải pháp điều khiển mạnh mẽ và linh hoạt. Việc sử dụng thuật toán này giúp cải thiện đáng kể độ chính xác, ổn định, và khả năng chống nhiễu của hệ thống điều khiển trong nhiều ứng dụng công nghiệp. Theo luận văn của Cấn Đình Sinh, "Bộ điều khiển được thiết kế dựa vào những thông tin tin cậy về đối tượng điều khiển. Khi toàn bộ các thông tin đó là không thực tế thì chúng ta có thể tham khảo các thông tin về mô hình đối tượng hoặc mô hình quá trình điều khiển."

1.1. Giới Thiệu Bộ Điều Khiển PID Thích Nghi Trong Công Nghiệp

Bộ điều khiển PID thích nghi là một cải tiến so với bộ điều khiển PID truyền thống. Trong môi trường công nghiệp, nhiều hệ thống có đặc tính thay đổi do các yếu tố như nhiệt độ, áp suất, hoặc tải trọng. Bộ điều khiển PID truyền thống với tham số cố định có thể không hoạt động tốt trong các tình huống này. Bộ điều khiển PID thích nghi sử dụng các thuật toán để tự động điều chỉnh các tham số P, I, và D, dựa trên các điều kiện hoạt động hiện tại. Điều này cho phép hệ thống điều khiển duy trì hiệu suất tối ưu, ngay cả khi đặc tính của hệ thống thay đổi. Ứng dụng phổ biến bao gồm điều khiển nhiệt độ, điều khiển áp suất, điều khiển lưu lượng, và điều khiển mức chất lỏng.

1.2. Ưu Điểm Của Thuật Toán PID Tự Chỉnh So Với PID Truyền Thống

So với bộ điều khiển PID truyền thống, thuật toán PID tự chỉnh mang lại nhiều ưu điểm vượt trội. Khả năng tự động điều chỉnh tham số giúp giảm thiểu sự can thiệp của người vận hành, đồng thời tối ưu hóa hiệu suất điều khiển trong các điều kiện hoạt động khác nhau. Thuật toán PID tự chỉnh thích hợp cho các hệ thống phức tạp và phi tuyến. Nó giúp cải thiện độ chính xác và ổn định của hệ thống, giảm thiểu sai số và thời gian quá độ. Hơn nữa, thuật toán có thể tự động điều chỉnh để thích ứng với các thay đổi trong hệ thống hoặc môi trường, giúp hệ thống hoạt động ổn định và hiệu quả hơn.

1.3. Các Loại Thuật Toán Chỉnh Định PID Phổ Biến

Có nhiều loại thuật toán chỉnh định PID khác nhau, mỗi loại có ưu điểm và nhược điểm riêng. Các phương pháp phổ biến bao gồm PID mờ (Fuzzy PID), PID thần kinh (Neural PID), PID dựa trên mô hình (Model-based PID), PID dựa trên quy tắc (Rule-based PID), và PID Gain Scheduling. PID mờ sử dụng logic mờ để điều chỉnh tham số PID dựa trên các quy tắc được định nghĩa bởi các chuyên gia. PID thần kinh sử dụng mạng nơ-ron để học và điều chỉnh tham số PID. PID dựa trên mô hình sử dụng mô hình toán học của hệ thống để tính toán tham số PID. PID Gain Scheduling sử dụng một bảng tra cứu để xác định tham số PID dựa trên các biến hoạt động.

II. Vấn Đề Và Thách Thức Với Điều Khiển PID Trong Công Nghiệp

Mặc dù điều khiển PID là một phương pháp điều khiển phổ biến trong công nghiệp, vẫn còn nhiều vấn đề và thách thức cần giải quyết. Một trong những thách thức lớn nhất là việc điều khiển các hệ thống phi tuyến và có trễ. Các hệ thống này có đặc tính phức tạp và khó dự đoán, khiến việc thiết kế và điều chỉnh bộ điều khiển PID trở nên khó khăn. Một vấn đề khác là sự thay đổi tham số của hệ thống theo thời gian. Các yếu tố như nhiệt độ, áp suất, hoặc tải trọng có thể ảnh hưởng đến đặc tính của hệ thống, khiến bộ điều khiển PID với tham số cố định hoạt động kém hiệu quả. Ngoài ra, nhiễu và các yếu tố ngoại cảnh cũng có thể gây ảnh hưởng đến hiệu suất của hệ thống điều khiển.

2.1. PID Cho Hệ Thống Phi Tuyến Và Hệ Thống Có Trễ Giải Pháp Nào

Hệ thống phi tuyến và hệ thống có trễ gây ra nhiều khó khăn cho việc điều khiển PID. Đối với hệ thống phi tuyến, mối quan hệ giữa đầu vào và đầu ra không tuyến tính, khiến việc dự đoán hành vi của hệ thống trở nên khó khăn. Đối với hệ thống có trễ, có một khoảng thời gian trễ giữa khi thay đổi đầu vào và khi thấy sự thay đổi tương ứng ở đầu ra. Các phương pháp PID thích nghi, PID mờ, và PID thần kinh có thể được sử dụng để giải quyết các vấn đề này. Các phương pháp này có khả năng tự động điều chỉnh tham số PID để thích ứng với các đặc tính phi tuyến và trễ của hệ thống.

2.2. Ảnh Hưởng Của Nhiễu Và Yếu Tố Ngoại Cảnh Đến PID Công Nghiệp

Nhiễu và các yếu tố ngoại cảnh có thể gây ảnh hưởng đáng kể đến hiệu suất của điều khiển PID trong môi trường công nghiệp. Nhiễu có thể làm sai lệch tín hiệu đo, khiến bộ điều khiển PID phản ứng không chính xác. Các yếu tố ngoại cảnh như rung động, nhiệt độ, và áp suất cũng có thể ảnh hưởng đến đặc tính của hệ thống, khiến bộ điều khiển PID hoạt động kém hiệu quả. Các kỹ thuật lọc nhiễu và chống nhiễu có thể được sử dụng để giảm thiểu ảnh hưởng của nhiễu và các yếu tố ngoại cảnh. Ngoài ra, việc sử dụng các cảm biến chất lượng cao và cách ly hệ thống khỏi các nguồn nhiễu bên ngoài cũng có thể giúp cải thiện hiệu suất.

2.3. Sai Số Và Tính Ổn Định Của Hệ Thống PID Các Yếu Tố Cần Lưu Ý

Sai số và tính ổn định là hai yếu tố quan trọng cần xem xét khi thiết kế và triển khai hệ thống điều khiển PID. Sai số là sự khác biệt giữa giá trị mong muốn và giá trị thực tế của biến điều khiển. Tính ổn định là khả năng của hệ thống để duy trì trạng thái cân bằng và không dao động quá mức. Các yếu tố ảnh hưởng đến sai số và tính ổn định bao gồm lựa chọn tham số PID, đặc tính của hệ thống, nhiễu, và các yếu tố ngoại cảnh. Các kỹ thuật chỉnh định PID và phân tích ổn định có thể được sử dụng để đảm bảo rằng hệ thống điều khiển PID hoạt động ổn định và đạt được độ chính xác mong muốn.

III. Phương Pháp Chỉnh Định PID Thích Nghi Dựa Trên Mô Hình

Phương pháp chỉnh định PID thích nghi dựa trên mô hình là một kỹ thuật mạnh mẽ cho phép tự động điều chỉnh các tham số PID dựa trên mô hình toán học của hệ thống. Phương pháp này bao gồm hai bước chính: nhận dạng mô hình và thiết kế bộ điều khiển. Trong bước nhận dạng mô hình, một mô hình toán học của hệ thống được xây dựng dựa trên dữ liệu đo được. Trong bước thiết kế bộ điều khiển, các tham số PID được tính toán dựa trên mô hình đã được nhận dạng. Phương pháp này cho phép hệ thống điều khiển PID thích ứng với các thay đổi trong đặc tính của hệ thống, giúp duy trì hiệu suất tối ưu trong các điều kiện hoạt động khác nhau.

3.1. Nhận Dạng Mô Hình Quá Trình Cho Thuật Toán PID Thích Nghi

Nhận dạng mô hình là một bước quan trọng trong phương pháp chỉnh định PID thích nghi dựa trên mô hình. Mục tiêu của bước này là xây dựng một mô hình toán học chính xác của hệ thống. Các phương pháp nhận dạng mô hình phổ biến bao gồm phương pháp bình phương tối thiểu (Least Squares), phương pháp ước lượng trạng thái mở rộng (Extended Kalman Filter), và phương pháp mạng nơ-ron (Neural Networks). Mô hình được nhận dạng có thể được sử dụng để dự đoán hành vi của hệ thống và thiết kế bộ điều khiển PID phù hợp.

3.2. Thiết Kế Bộ Điều Khiển PID Tự Chỉnh Dựa Trên Mô Hình Nhận Dạng

Sau khi mô hình của hệ thống đã được nhận dạng, bước tiếp theo là thiết kế bộ điều khiển PID tự chỉnh dựa trên mô hình đó. Có nhiều phương pháp thiết kế bộ điều khiển PID khác nhau, bao gồm phương pháp gán cực (Pole Placement), phương pháp tối ưu hóa (Optimization), và phương pháp điều khiển mô hình nội (Internal Model Control - IMC). Các tham số PID được tính toán sao cho hệ thống điều khiển đạt được các yêu cầu về độ chính xác, ổn định, và thời gian đáp ứng.

3.3. Ưu Điểm Và Hạn Chế Của PID Dựa Trên Mô Hình Trong Công Nghiệp

PID dựa trên mô hình có nhiều ưu điểm so với các phương pháp chỉnh định PID truyền thống. Nó cho phép tự động điều chỉnh tham số PID dựa trên mô hình toán học của hệ thống, giúp hệ thống điều khiển thích ứng với các thay đổi trong đặc tính của hệ thống. Tuy nhiên, phương pháp này cũng có một số hạn chế. Nó đòi hỏi phải có một mô hình toán học chính xác của hệ thống, và việc xây dựng mô hình này có thể tốn kém và khó khăn. Ngoài ra, phương pháp này có thể không hoạt động tốt nếu mô hình không chính xác hoặc nếu hệ thống có các đặc tính phi tuyến phức tạp.

IV. Ứng Dụng Thực Tế Của PID Thích Nghi Trong Các Ngành Công Nghiệp

Thuật toán PID thích nghi được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm công nghiệp hóa chất, công nghiệp thực phẩm và đồ uống, công nghiệp dầu khí, và công nghiệp sản xuất điện. Trong công nghiệp hóa chất, thuật toán này được sử dụng để điều khiển các quá trình phản ứng hóa học, điều khiển nhiệt độ, và điều khiển áp suất. Trong công nghiệp thực phẩm và đồ uống, thuật toán này được sử dụng để điều khiển các quá trình nấu, làm lạnh, và đóng gói. Trong công nghiệp dầu khí, thuật toán này được sử dụng để điều khiển các quá trình khai thác, vận chuyển, và chế biến dầu khí. Trong công nghiệp sản xuất điện, thuật toán này được sử dụng để điều khiển các quá trình đốt, điều khiển hơi nước, và điều khiển điện áp.

4.1. PID Thích Nghi Trong Điều Khiển Nhiệt Độ Và Áp Suất Ví Dụ Cụ Thể

Điều khiển nhiệt độ và điều khiển áp suất là hai ứng dụng phổ biến của PID thích nghi. Trong các hệ thống điều khiển nhiệt độ, thuật toán PID thích nghi có thể được sử dụng để điều khiển nhiệt độ của lò nung, lò sấy, hoặc bể chứa. Trong các hệ thống điều khiển áp suất, thuật toán PID thích nghi có thể được sử dụng để điều khiển áp suất của đường ống, bình chứa, hoặc hệ thống khí nén. Các ví dụ cụ thể bao gồm điều khiển nhiệt độ trong quá trình sản xuất hóa chất, điều khiển áp suất trong quá trình sản xuất thực phẩm, và điều khiển nhiệt độ và áp suất trong lò hơi.

4.2. Sử Dụng Thuật Toán PID Để Tối Ưu Hóa Hiệu Suất Trong Công Nghiệp

Thuật toán PID thích nghi có thể được sử dụng để tối ưu hóa hiệu suất trong nhiều ứng dụng công nghiệp. Bằng cách tự động điều chỉnh các tham số PID để thích ứng với các thay đổi trong đặc tính của hệ thống, thuật toán này có thể giúp giảm thiểu sai số, cải thiện độ ổn định, và tăng tốc độ đáp ứng. Điều này có thể dẫn đến tiết kiệm năng lượng, giảm chi phí sản xuất, và nâng cao chất lượng sản phẩm. Các ví dụ bao gồm tối ưu hóa hiệu suất trong quá trình chưng cất, tối ưu hóa hiệu suất trong quá trình sấy, và tối ưu hóa hiệu suất trong quá trình nghiền.

4.3. Các Nghiên Cứu Về Ứng Dụng PID Trong Tự Động Hóa Quy Trình Sản Xuất

Có nhiều nghiên cứu về ứng dụng PID trong tự động hóa quy trình sản xuất. Các nghiên cứu này tập trung vào việc phát triển các thuật toán PID thích nghi mới, cải thiện hiệu suất của các thuật toán PID hiện có, và ứng dụng các thuật toán PID vào các quy trình sản xuất cụ thể. Các nghiên cứu thường sử dụng mô phỏng, thử nghiệm thực tế, và phân tích dữ liệu để đánh giá hiệu quả của các thuật toán PID trong các ứng dụng khác nhau.

V. Các Phương Pháp Chỉnh Định Tham Số PID Tiên Tiến Hiện Nay

Ngoài các phương pháp truyền thống, có nhiều phương pháp chỉnh định tham số PID tiên tiến đang được nghiên cứu và phát triển. Các phương pháp này bao gồm điều khiển thích nghi dựa trên học máy, điều khiển thích nghi dựa trên logic mờ, và điều khiển thích nghi dựa trên mạng nơ-ron. Các phương pháp này có khả năng tự động điều chỉnh tham số PID để thích ứng với các đặc tính phức tạp và thay đổi của hệ thống, giúp cải thiện hiệu suất điều khiển trong các ứng dụng công nghiệp khó khăn.

5.1. Điều Khiển Thích Nghi PID Dựa Trên Học Máy Machine Learning

Điều khiển thích nghi PID dựa trên học máy sử dụng các thuật toán học máy để học và điều chỉnh tham số PID. Các thuật toán học máy có thể học từ dữ liệu lịch sử hoặc từ dữ liệu trực tuyến để xác định mối quan hệ giữa các biến hoạt động và hiệu suất điều khiển. Các thuật toán học máy phổ biến bao gồm học tăng cường (Reinforcement Learning), học sâu (Deep Learning), và máy học hỗ trợ (Support Vector Machines).

5.2. Ưu Nhược Điểm Của PID Thích Nghi Dựa Trên Logic Mờ Fuzzy Logic

PID thích nghi dựa trên logic mờ sử dụng logic mờ để điều chỉnh tham số PID. Logic mờ cho phép mô tả các khái niệm mơ hồ và không chắc chắn, giúp hệ thống điều khiển hoạt động tốt trong các điều kiện không chắc chắn. Ưu điểm của phương pháp này là khả năng xử lý các hệ thống phi tuyến và phức tạp. Nhược điểm là cần có kiến thức chuyên gia để thiết kế các quy tắc mờ.

5.3. Ứng Dụng Mạng Nơ Ron Neural Network Trong Chỉnh Định PID Tự Động

Mạng nơ-ron có thể được sử dụng để chỉnh định PID tự động. Mạng nơ-ron có khả năng học và xấp xỉ các hàm phi tuyến phức tạp, giúp hệ thống điều khiển thích ứng với các thay đổi trong đặc tính của hệ thống. Các mạng nơ-ron có thể được sử dụng để nhận dạng mô hình của hệ thống, dự đoán hiệu suất điều khiển, hoặc trực tiếp điều chỉnh tham số PID.

VI. Kết Luận Và Hướng Phát Triển Của Thuật Toán PID Thích Nghi

Thuật toán PID thích nghi đóng vai trò quan trọng trong điều khiển công nghiệp hiện đại. Với khả năng tự động điều chỉnh tham số để thích ứng với các thay đổi trong đặc tính của hệ thống, thuật toán này giúp cải thiện hiệu suất điều khiển, giảm chi phí sản xuất, và nâng cao chất lượng sản phẩm. Trong tương lai, thuật toán PID thích nghi sẽ tiếp tục được nghiên cứu và phát triển để đáp ứng các yêu cầu ngày càng cao của các ứng dụng công nghiệp.

6.1. Tổng Kết Về Các Phương Pháp Chỉnh Định PID Đã Nghiên Cứu

Bài viết đã trình bày tổng quan về các phương pháp chỉnh định PID khác nhau, bao gồm phương pháp truyền thống và phương pháp tiên tiến. Các phương pháp truyền thống bao gồm phương pháp Ziegler-Nichols, phương pháp Cohen-Coon, và phương pháp IMC. Các phương pháp tiên tiến bao gồm điều khiển thích nghi dựa trên học máy, điều khiển thích nghi dựa trên logic mờ, và điều khiển thích nghi dựa trên mạng nơ-ron.

6.2. Hướng Nghiên Cứu Và Phát Triển Thuật Toán PID Thích Nghi Trong Tương Lai

Trong tương lai, hướng nghiên cứu và phát triển thuật toán PID thích nghi sẽ tập trung vào các lĩnh vực sau: phát triển các thuật toán điều khiển thích nghi mạnh mẽ hơn, tích hợp các thuật toán học máy và trí tuệ nhân tạo vào điều khiển PID, và ứng dụng các thuật toán PID vào các lĩnh vực công nghiệp mới.

6.3. Tầm Quan Trọng Của PID Thích Nghi Trong Nền Công Nghiệp 4.0

PID thích nghi đóng vai trò quan trọng trong nền công nghiệp 4.0. Với khả năng tự động điều chỉnh và thích ứng với các thay đổi trong môi trường sản xuất, thuật toán này giúp các hệ thống tự động hóa hoạt động hiệu quả hơn, giảm thiểu sự can thiệp của con người, và tối ưu hóa hiệu suất tổng thể.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hiện đại, việc điều khiển các hệ thống có tham số thay đổi đang trở thành thách thức lớn đối với các bộ điều khiển truyền thống. Theo ước tính, hơn 70% các hệ thống công nghiệp sử dụng bộ điều khiển PID do tính đơn giản và hiệu quả của nó. Tuy nhiên, bộ điều khiển PID kinh điển không đáp ứng tốt khi tham số của đối tượng điều khiển biến đổi trong quá trình vận hành. Luận văn tập trung xây dựng thuật toán chỉnh định thích nghi tham số PID nhằm nâng cao khả năng điều khiển các đối tượng có tham số thay đổi, từ đó cải thiện chất lượng và độ ổn định của hệ thống điều khiển trong công nghiệp.

Mục tiêu nghiên cứu cụ thể là phát triển thuật toán nhận dạng đệ quy sử dụng phương pháp bình phương tối thiểu để ước lượng tham số mô hình ARX của đối tượng, kết hợp với phương pháp gán điểm cực để tổng hợp tham số bộ điều khiển PID thích nghi. Nghiên cứu được thực hiện trong phạm vi các đối tượng điều khiển bậc hai không có trễ, với dữ liệu mô phỏng và đánh giá trong môi trường giả lập. Ý nghĩa của nghiên cứu thể hiện qua việc giảm sai số điều khiển, tăng độ ổn định và khả năng thích nghi của bộ điều khiển PID trong các điều kiện công nghiệp thực tế, góp phần nâng cao hiệu suất sản xuất và giảm chi phí vận hành.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết điều khiển thích nghi và mô hình bộ điều khiển PID. Điều khiển thích nghi được hiểu là quá trình điều chỉnh tham số bộ điều khiển sao cho phù hợp với sự biến đổi của đối tượng điều khiển nhằm duy trì hiệu suất ổn định. Hai sơ đồ điều khiển thích nghi được nghiên cứu là hệ điều khiển thích nghi mô hình mẫu (MRAS) và hệ điều khiển thích nghi tự chỉnh (STR). Mô hình ARX (Auto-Regressive with eXogenous input) được sử dụng để mô hình hóa quá trình điều khiển với các tham số được ước lượng bằng thuật toán hồi quy bình phương tối thiểu đệ quy, đảm bảo tính ổn định và khả năng cập nhật tham số trong thời gian thực.

Bộ điều khiển PID gồm ba thành phần: khuyếch đại (P), tích phân (I) và vi phân (D), được mô tả bằng hàm truyền trong miền thời gian liên tục và rời rạc. Các phương pháp xác định tham số PID truyền thống như Ziegler-Nichols, Chien-Hrones-Reswick, tối ưu modul và tối ưu đối xứng được khảo sát để làm cơ sở cho việc tổng hợp tham số trong thuật toán thích nghi. Thuật toán chỉnh định thích nghi tham số PID được xây dựng dựa trên việc nhận dạng tham số mô hình ARX và áp dụng phương pháp gán điểm cực để điều chỉnh tham số PID phù hợp với đặc tính thay đổi của đối tượng.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm dữ liệu mô phỏng các đối tượng điều khiển bậc hai không có trễ với tham số thay đổi theo thời gian. Cỡ mẫu dữ liệu mô phỏng được lựa chọn khoảng vài nghìn điểm trích mẫu nhằm đảm bảo độ chính xác trong ước lượng tham số. Phương pháp chọn mẫu là lấy mẫu đều theo chu kỳ trích mẫu nhỏ để đảm bảo mô hình rời rạc phản ánh chính xác động học của hệ thống.

Phương pháp phân tích chính là thuật toán hồi quy bình phương tối thiểu đệ quy để ước lượng tham số mô hình ARX, kết hợp với thuật toán gán điểm cực để tổng hợp tham số bộ điều khiển PID thích nghi. Quá trình nghiên cứu được thực hiện theo timeline gồm ba giai đoạn: (1) xây dựng và kiểm tra thuật toán nhận dạng tham số; (2) phát triển thuật toán tổng hợp tham số PID thích nghi; (3) mô phỏng và đánh giá hiệu quả thuật toán trên các trường hợp tham số đối tượng thay đổi. Kết quả được đánh giá dựa trên các chỉ số sai số điều khiển, độ ổn định và khả năng thích nghi của bộ điều khiển.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả nhận dạng tham số mô hình ARX: Thuật toán hồi quy bình phương tối thiểu đệ quy cho phép ước lượng chính xác các tham số mô hình ARX trong thời gian thực với sai số dự báo trung bình dưới 5%. Khi tham số đối tượng thay đổi, thuật toán vẫn duy trì độ chính xác ước lượng trên 90%, thể hiện khả năng thích nghi tốt.

2. Tổng hợp tham số PID thích nghi: Phương pháp gán điểm cực kết hợp với tham số mô hình ước lượng giúp điều chỉnh tham số PID tự động, giảm sai số điều khiển trung bình khoảng 15% so với bộ điều khiển PID cố định. Đặc biệt, trong trường hợp tham số đối tượng thay đổi đột ngột, bộ điều khiển thích nghi duy trì độ ổn định với thời gian đáp ứng giảm 20% so với PID truyền thống.

3. Ảnh hưởng của thông tin apriori: Việc sử dụng thông tin apriori chính xác giúp cải thiện tốc độ hội tụ của thuật toán nhận dạng, giảm thời gian ổn định của hệ thống xuống còn khoảng 10 giây trong mô phỏng. Ngược lại, thiếu thông tin apriori làm tăng sai số ước lượng và kéo dài thời gian ổn định.

4. Lọc thành phần vi phân và hạn chế thay đổi đầu ra: Việc tích hợp lọc bậc một cho thành phần vi phân trong bộ điều khiển PID thích nghi giúp giảm nhiễu tần số cao, làm giảm dao động không mong muốn ở đầu ra bộ điều khiển khoảng 30%. Đồng thời, giới hạn sự thay đổi lớn của đầu ra bộ điều khiển giúp tăng độ bền và tuổi thọ thiết bị.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy thuật toán chỉnh định thích nghi tham số PID có khả năng nâng cao hiệu suất điều khiển trong các hệ thống có tham số thay đổi, phù hợp với yêu cầu thực tế trong công nghiệp. So với các nghiên cứu trước đây chỉ tập trung vào bộ điều khiển PID cố định hoặc các thuật toán thích nghi đơn giản, nghiên cứu này đã kết hợp hiệu quả giữa nhận dạng mô hình ARX và tổng hợp tham số PID dựa trên gán điểm cực, tạo ra giải pháp toàn diện hơn.

Việc sử dụng mô hình ARX giúp mô hình hóa chính xác đặc tính động học của đối tượng trong miền rời rạc, thuận tiện cho việc triển khai thuật toán trong các hệ thống điều khiển số. Thuật toán hồi quy bình phương tối thiểu đệ quy đảm bảo tính ổn định số và khả năng cập nhật tham số nhanh chóng, phù hợp với các điều kiện thay đổi liên tục trong công nghiệp.

Các biểu đồ mô phỏng đáp ứng bước và sai số điều khiển minh họa rõ ràng sự cải thiện về thời gian đáp ứng và độ ổn định khi sử dụng bộ điều khiển PID thích nghi so với PID truyền thống. Bảng so sánh các tham số PID trước và sau khi thích nghi cũng cho thấy sự điều chỉnh linh hoạt phù hợp với đặc tính thay đổi của đối tượng.

Tuy nhiên, nghiên cứu cũng chỉ ra rằng hiệu quả của thuật toán phụ thuộc nhiều vào chất lượng dữ liệu đầu vào và thông tin apriori ban đầu. Do đó, việc chuẩn bị dữ liệu và lựa chọn tham số khởi tạo là rất quan trọng để đảm bảo hiệu quả tối ưu của bộ điều khiển thích nghi.

Đề xuất và khuyến nghị

1. Triển khai thuật toán nhận dạng và điều khiển thích nghi trên hệ thống thực tế: Khuyến nghị các doanh nghiệp công nghiệp áp dụng thuật toán chỉnh định thích nghi tham số PID trong các hệ thống điều khiển có tham số biến đổi nhằm nâng cao hiệu suất và độ ổn định. Thời gian triển khai dự kiến trong vòng 6-12 tháng, do các bước thử nghiệm và hiệu chỉnh cần được thực hiện kỹ lưỡng.

2. Tăng cường thu thập và xử lý dữ liệu đầu vào: Để đảm bảo độ chính xác của thuật toán, cần thiết lập hệ thống thu thập dữ liệu đầu vào chất lượng cao, đồng thời áp dụng các kỹ thuật lọc và xử lý tín hiệu nhằm giảm nhiễu và sai số đo. Chủ thể thực hiện là bộ phận kỹ thuật và tự động hóa trong doanh nghiệp.

3. Đào tạo nhân sự vận hành và bảo trì: Cần tổ chức các khóa đào tạo chuyên sâu về điều khiển thích nghi và thuật toán PID thích nghi cho kỹ sư vận hành và bảo trì nhằm đảm bảo vận hành hiệu quả và xử lý kịp thời các tình huống phát sinh. Thời gian đào tạo dự kiến 3-6 tháng.

4. Nghiên cứu mở rộng ứng dụng cho các đối tượng phức tạp hơn: Đề xuất các nghiên cứu tiếp theo mở rộng thuật toán cho các đối tượng điều khiển có trễ, phi tuyến hoặc đa biến nhằm tăng phạm vi ứng dụng trong công nghiệp. Chủ thể thực hiện là các viện nghiên cứu và trường đại học chuyên ngành điều khiển tự động.

Đối tượng nên tham khảo luận văn

1. Kỹ sư điều khiển và tự động hóa: Luận văn cung cấp kiến thức chuyên sâu về thuật toán điều khiển thích nghi PID, giúp kỹ sư nâng cao kỹ năng thiết kế và tối ưu hóa hệ thống điều khiển trong công nghiệp.

2. Nhà nghiên cứu và giảng viên trong lĩnh vực điều khiển: Tài liệu là nguồn tham khảo quý giá cho các nghiên cứu phát triển thuật toán điều khiển thích nghi, đồng thời hỗ trợ giảng dạy các môn học liên quan đến điều khiển tự động.

3. Doanh nghiệp sản xuất và công nghiệp: Các nhà quản lý và kỹ thuật viên có thể áp dụng kết quả nghiên cứu để cải thiện hiệu suất hệ thống điều khiển, giảm thiểu sự cố và tăng năng suất sản xuất.

4. Sinh viên cao học chuyên ngành điều khiển và tự động hóa: Luận văn là tài liệu tham khảo hữu ích cho việc học tập, nghiên cứu và phát triển đề tài luận văn thạc sĩ hoặc tiến sĩ trong lĩnh vực điều khiển thích nghi và PID.

Câu hỏi thường gặp

1. Thuật toán chỉnh định thích nghi tham số PID là gì?
   Thuật toán này là phương pháp tự động điều chỉnh tham số bộ điều khiển PID dựa trên việc nhận dạng tham số mô hình ARX của đối tượng trong thời gian thực, giúp bộ điều khiển thích nghi với sự thay đổi của hệ thống, nâng cao hiệu quả điều khiển.

2. Tại sao cần sử dụng mô hình ARX trong điều khiển thích nghi?
   Mô hình ARX đơn giản, dễ nhận dạng và phù hợp với các hệ thống rời rạc, giúp ước lượng chính xác tham số động học của đối tượng, từ đó hỗ trợ việc điều chỉnh tham số PID hiệu quả và nhanh chóng.

3. Phương pháp gán điểm cực có vai trò gì trong nghiên cứu?
   Phương pháp này được sử dụng để tổng hợp tham số bộ điều khiển PID dựa trên vị trí điểm cực mong muốn của hệ thống, giúp đảm bảo độ ổn định và đáp ứng tốt của hệ thống điều khiển thích nghi.

4. Lọc thành phần vi phân trong bộ điều khiển PID có tác dụng gì?
   Lọc thành phần vi phân giúp giảm ảnh hưởng của nhiễu tần số cao lên đầu ra bộ điều khiển, hạn chế dao động không mong muốn và tăng độ bền cho thiết bị điều khiển.

5. Làm thế nào để áp dụng thuật toán này trong thực tế công nghiệp?
   Cần tích hợp thuật toán vào bộ điều khiển số hoặc PLC, kết hợp với hệ thống thu thập dữ liệu chính xác và đào tạo nhân sự vận hành. Quá trình thử nghiệm và hiệu chỉnh cần được thực hiện kỹ lưỡng để đảm bảo hiệu quả tối ưu.

Kết luận

• Thuật toán chỉnh định thích nghi tham số PID kết hợp nhận dạng mô hình ARX và gán điểm cực giúp nâng cao hiệu quả điều khiển các hệ thống có tham số thay đổi.
• Thuật toán hồi quy bình phương tối thiểu đệ quy đảm bảo ước lượng tham số chính xác và ổn định trong thời gian thực.
• Việc lọc thành phần vi phân và hạn chế thay đổi đầu ra bộ điều khiển giúp giảm nhiễu và tăng độ bền thiết bị.
• Kết quả mô phỏng cho thấy giảm sai số điều khiển trung bình 15% và thời gian đáp ứng giảm 20% so với bộ điều khiển PID cố định.
• Đề xuất triển khai ứng dụng trong công nghiệp, đồng thời mở rộng nghiên cứu cho các đối tượng phức tạp hơn trong tương lai.

Hãy bắt đầu áp dụng thuật toán chỉnh định thích nghi tham số PID để nâng cao hiệu quả điều khiển trong hệ thống của bạn ngay hôm nay!

Trích đoạn nội dung tài liệu

CHƯƠNG 1 THUẬT TOÁN NHẬN DẠNG TRONG ĐIỀU KHIỂN THÍCH NGHI Bộ điều khiển được thiết kế dựa vào những thông tin tin cậy về đối tượng điều khiển. Khi toàn bộ các thông tin đó là không thực tế thì chúng ta có thể tham khảo các thông tin về mô hình đối tượng hoặc mô hình quá trình điều khiển. Từ đó đưa ra các biểu thức rõ ràng về quá trình, sự khác biệt giữa thực tế của quá trình điều khiển và mô hình ước lượng lý thuyết. Mục đích của mô hình là đưa ra những mô tả trung thực về hành vi của quá trình.

Tuy nhiên, các phần ‘’trung thực’’ chỉ cần làm sáng tỏ các hành vi mà mô hình cần cho mục đích sử dụng. Ở đây mô hình cần sử dụng để thiết kế một bộ điều khiển, vậy nên từ ‘’trung thực’’ ở đây có nghĩa là thiết kế bộ điều khiển cho mô hình dưới những xem xét về các điều kiện hoạt động thực tế. Theo truyền thống thì trạng thái của mô hình có thể được đưa ra từ việc phân tích toán học của quá trình lý hóa của đối tượng hoặc từ việc phân tích dữ liệu đo được. Mô hình của điều khiển thích nghi được nghiên cứu chủ yếu theo hướng tiếp cận thứ hai.

Một thuật toán nhận dạng đệ quy thông số của mô hình quá trình là phần không ổn định của mỗi một bộ điều khiển tự điều chỉnh. Vì vậy, rõ ràng là mô hình thu được từ hệ thống dữ liệu quá trình là không phù hợp. Do đó, khi lựa chọn mô hình cho mục đích điều khiển thích nghi, thì cần phải xem xét các giả thiết dưới đây: 1. Đối tượng có khả năng được nhận dạng, có nghĩa là nó có thể được mô hình hóa bằng việc phân tích các giá trị đo đầu vào và đầu ra.

Mô hình phải được lựa chọn từ lớp mô hình dựa trên các thông số đo được. Một tiêu chuẩn để so sánh sự sai khác giữa các kiểu khác nhau của các mô hình từ lớp mô hình được lựa chọn. Sự sai khác này có thể được định nghĩa bằng mối liên hệ cho phép một sự so sánh dữ liệu đo cùng dữ liệu mô hình. Đối với các tiêu chuẩn này thì các điều kiện dưới đây cần phải được thực hiện - Cần đo một cách phù hợp để phát hiện sự khác nhau giữa hành vi mô hình và đối tượng - Phải nhạy với ảnh hưởng ngẫu nhiên và sai lệch - Phải được tính toán một cách dễ dàng 8 Mục đích của chương này là tìm hiểu các cấu trúc cơ bản của điều khiển thích nghi và nghiên cứu các vấn đề của nhận dạng đệ quy cho quá trình cùng với cái nhìn thực tế về khía cạnh thiết kế bộ điều khiển thích nghi tự chỉnh.

Việc lựa chọn mô hình quá trình ngẫu nhiên trong cấu trúc ARX và ARMAX được thảo luận một cách ngắn gọn. Đối với mục đích thực tế thì mô hình ARX được lựa chọn và để thu được thông số ước lượng của mô hình one-off thì phương pháp bình phương tối thiểu được giới thiệu. Một thuật toán đệ quy cho phương pháp này cũng được nghiên cứu. Để đảm bảo sự ổn định số của các tính toán thì lọc số được sử dụng.

Tổng quan về điều khiển thích nghi 1. Sơ lược về điều khiển thích nghi Trong ngôn ngữ ngày nay, thích nghi nghĩa là thay đổi hành vi để cho phù hợp với hoàn cảnh. Bằng trực giác thông thường ta cũng có thể hiểu bộ điều khiển thích nghi là một bộ điều khiển có thể thay đổi hành vi đáp ứng của nó để thay đổi động học của quá trình và đặc tính của nhiễu. Về cơ bản điều khiển phản hồi cũng nhằm mục đích làm giảm ảnh hưởng của nhiễu và mô hình bất định, tuy nhiên sự khác biệt giữa điều khiển phản hồi và điều khiển thích nghi là sự xuất hiện tức thời.

Đã có rất nhiều các cuộc thảo luận để định nghĩa một cách rõ ràng về một hệ thống điều khiển thích nghi. Tuy nhiên, trong đề tài này chúng ta sẽ chấp nhận quan điểm thực tế rằng một bộ điều khiển thích nghi là một bộ điều khiển điều chỉnh được thông số và có một cơ chế để điều chỉnh thông số. Các bộ điều khiển lúc này trở lên phi tuyến bởi vì có cơ chế điều chỉnh thông số, vì vậy chúng có một cấu trúc rất đặc biệt. Bài toán tổng quát về điều khiển phi tuyến rất khó để giải quyết tuy nhiên điều khiển thích chỉ cần được xem xét trong một số lớp đặc biệt của điều khiển phi tuyến.

Hệ thống điều khiển thích nghi có thể tồn tại hai vòng lặp. Một vòng lặp phản hồi thông thường cùng với đối tượng và bộ điều khiển. Một vòng lặp khác là vòng điều chỉnh thông số. Sơ đồ khối của một hệ thống thích nghi được trình bày ở hình 1.

Vòng lặp điều chỉnh thông số thường chậm hơn vòng lặp phản hồi thông thường. Hệ thống điều khiển thích nghi phải được nghiên cứu bởi đặc tính hữu ích của chúng có thể được sử dụng để thiết kế bộ điều khiển và cải thiện hiệu suất và chức năng của hệ thống. Lịch sử phát triển của điều khiển thích nghi Trong các hệ điều khiển tự động truyền thống, các xử lý điều khiển thường dùng mạch phản hồi là chính. Các điều khiển loại này còn tồn tại nhược điểm khó khắc phục là trong quá trình làm việc các yếu tố ảnh hưởng tới môi trường liên tục bị thay đổi, đồng thời bản thân tham số của hệ cũng bất định dẫn tới chất lượng ra của hệ thống cũng thay đổi theo.

Ngày nay do yêu cầu của thực tế sản xuất, các công nghệ hiện đại đòi hỏi phải có những bộ điều khiển có thể thay đổi được cấu trúc và tham số để đảm bảo chất lượng ra của hệ theo các chỉ tiêu đã định. Với các yêu cầu cao về chất lượng điều khiển các hệ thống điều khiển truyền thống nói chung không đáp ứng được. Dựa trên cơ sở của nền kỹ thuật điện, điện tử, tin học và máy tính đã phát triển ở trình độ cao, lý thuyết điều khiển thích nghi đã ra đời đáp ứng được những yêu cầu trên và được áp dụng mạnh mẽ vào điều khiển các hệ thống lớn. Điều khiển thích nghi khởi đầu là do nhu cầu hoàn thiện các hệ thống điều khiển máy bay.

Do đặc điểm quá trình điều khiển máy bay có nhiều thông số biến đổi và có nhiều yếu tố ảnh hưởng tới quá trình ổn định quỹ đạo bay và tốc độ bay. Ngay từ nhũng năm 1958, trên cơ sở lý thuyết về chuyển động của Bosoocman, lý thuyết điều khiển tối ưu… hệ thống điểu khiển hiện đại này đã được ra đời. Ngay sau khi được ra đời, lý thuyết này đã được hoàn thiện nhưng chưa được thực thi vì số lượng phép tính quá lớn mà chưa có khả năng giải quyết được. Ngày nay nhờ sự phát triển mạnh mẽ của công 10 nghệ thông tin, kỹ thuật điện, điện tử, máy tính…cho phép giải những bài toán đó một cách thuận lợi nên hệ thống điều khiển thích nghi được áp dụng rất rộng rãi vào thực tế.

Hệ điều khiển thích nghi có mô hình mẫu MRAC đã được Whitaker đề xuất vào năm 1958 để giải quyết vấn đề điều khiển lái tự động máy bay. Phương pháp độ nhậy và luật MIT đã được dùng để thiết kế luật thích nghi với mục đích đánh giá các thông số không biết trước trong sơ đồ MRAC. Trong công cuộc điều khiển các chuyến bay do tồn tại nhiều hạn chế như: thiếu phương tiện tính toán, xử lý tín hiệu và lý thuyết cũng chưa thật hoàn thiện. Đồng thời những chuyến bay thí nghiệm bị tai nạn làm việc nghiên cứu lý thuyết điều khiển thích nghi bị lắng xuống vào cuối thập kỷ 50 và đầu thập kỷ 60.

Thập kỷ 60 là thời kỳ quan trọng nhất trong việc phát triển các lý thuyết điều khiển tự động, đặc biệt là lý thuyết điều khiển thích nghi. Kỹ thuật không gian trạng thái và lý thuyết ổn định dựa trên luật Lyapunop đã được phát triển. Một loạt các thuyết như điều khiển đối ngẫu, điều khiển ngẫu nhiên, nhận dạng hệ thống, đánh giá thông số… ra đời cho phép tiếp tục nghiên cứu phát triển và hoàn thiện lý thuyết điều khiển thích nghi. Vào năm 1966 Park và các đồng nghiệp đã tìm được phương pháp mới để tính toán lại luật thích nghi sử dụng luật MIT ứng dụng vào các sơ đồ MRAC của những năm 50 bằng cách ứng dụng lý thuyết của Lyapunop.

Tiến bộ của các lý thuyết điều khiển những năm 60 đã cho phép nâng cao sự hiểu biết về điều khiển thích nghi và đóng góp nhiều vào đổi mới của lĩnh vực này. Những năm 70 sự phát triển của kỹ thuật điện tử và máy tính đã tạo ra khả năng ứng dụng lý thuyết này vào thực tế. Các hệ thống điều khiển thích nghi đã được ứng dụng vào điều khiển các hệ thống phức tạp. Tuy nhiên những thành công của thập kỷ 70 còn gây nhiều tranh luận trong việc ứng dụng điều khiển thích nghi.

Đầu năm 1979 người ta đã chỉ ra rằng sơ đồ MRAC của thập kỷ 70 dễ mất ổn định do nhiễu tác động. Tính bền vững trong điều khiển thích nghi trở thành mục tiêu tập trung nghiên cứu của các nhà khoa học vào những năm 1980. Khi đó người ta xuất bản nhiều tài liệu về độ không ổn định do các khâu động học không mô hình hóa được hoặc do nhiễu tác dụng vào hệ thống. Những năm 80 nhiều thiết kế đã được cải tiến, dẫn đến sự ra đời của điều khiển thích nghi bền vững dùng để điều khiển những đối tượng có thông số không biết trước, biến đổi theo thời gian và trong quá trình làm việc chịu nhiễu tác động.

11 Cuối thập niên 80 có các công trình nghiên cứu về hệ điều khiển thích nghi đặc biệt là MRAC cho các đối tượng có thông số biến thiên theo thời gian tuyến tính. Các nghiên cứu của những năm 90 tập trung vào đánh giá kết quả của nghiên cứu về hệ điều khiển thích nghi những năm 80 đặc biệt là MRAC có các đối tượng có tham số bất định. Các sơ đồ điều khiển thích nghi Trong phần này chúng ta sẽ đi mô tả hai sơ đồ điều khiển thích nghi - Hệ điều khiển thích nghi mô hình mẫu (MRAS) - Hệ điều khiển thích nghi tư chỉnh (STR) 1. Hệ điều khiển thích nghi theo mô hình mẫu (MRAS) Hệ thống thích nghi mô hình chuẩn (MRAS) ban đầu được đề xuất để giải quyết một vấn đề thực hiện theo một kiểu đặc biệt của một mô hình mẫu.

Mô hình này đưa ra đáp ứng đầu ra lý tưởng của quá trình theo một tín hiệu đặt.
