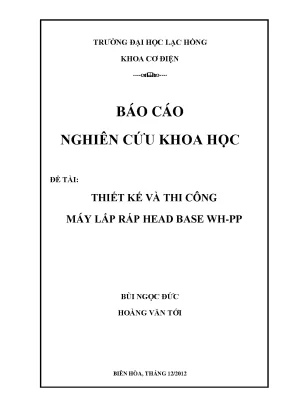

  "reasoning": "Tài liệu ghi rõ phần bìa và tiêu đề là 'BÁO CÁO NGHIÊN CỨU KHOA HỌC' của Trường Đại học Lạc Hồng (Khoa Cơ điện), do nhóm sinh viên thực hiện dưới sự hướng dẫn của giảng viên ThS. Phạm Văn Toản trong khuôn khổ hợp tác thực tế với Công ty TNHH Plus Việt Nam. Cấu trúc, bố cục chương hồi và phương pháp giải quyết vấn đề hoàn toàn khớp với định dạng báo cáo đề tài nghiên cứu khoa học ứng dụng chuyển giao công nghệ."
}

TỔNG QUAN NGHIÊN CỨU: THIẾT KẾ VÀ THI CÔNG MÁY LẮP RÁP TỰ ĐỘNG HEAD BASE BĂNG XÓA WHIPER PUSH-PULL (PLUS VIỆT NAM)

Tóm tắt nghiên cứu (Research Summary)

Nghiên cứu "Thiết kế và thi công máy lắp ráp Head Base WH-PP" tập trung giải quyết bài toán cốt lõi: Làm thế nào để tự động hóa hoàn toàn công đoạn lắp ráp cụm chi tiết phức hợp Head Base trong dây chuyền sản xuất băng xóa Whiper Push-Pull tại Công ty TNHH Plus Việt Nam nhằm nâng cao năng suất và chất lượng sản phẩm?

Phương pháp tiếp cận dựa trên mô hình kỹ thuật cơ điện tử (Mechatronics) tích hợp khép kín: thiết kế - mô phỏng 3D trên SolidWorks, tính toán lực động học hệ thống khí nén, phát triển cơ cấu cấp phôi định hướng tự động bằng phễu rung điều khiển biến tần, và lập trình điều khiển trung tâm bằng bộ điều khiển khả trình PLC Mitsubishi FX1N-60MR kết hợp cảm biến quang sợi Autonics.

Kết quả nghiên cứu thực nghiệm ghi nhận sự đột phá về các chỉ số vận hành:

  • Thời gian chu kỳ sản xuất (Cycle time): Rút ngắn từ 16.5 giây/sản phẩm (thao tác thủ công) xuống chỉ còn 6 – 7 giây/sản phẩm (giảm hơn 57% thời gian).
  • Tỉ lệ sản phẩm lỗi (Defect rate): Được kiểm soát nghiêm ngặt dưới ngưỡng giới hạn cho phép 1/1000 (< 0.1%).
  • Hiệu quả kinh tế - kỹ thuật: Cắt giảm tối đa số lượng nhân công thao tác trực tiếp, loại bỏ sai sót do yếu tố con người và đảm bảo chuẩn hóa theo tiêu chuẩn chất lượng ISO 9001:2000.

Nghiên cứu mang ý nghĩa thực tiễn to lớn trong việc cung cấp mô hình tự động hóa chi tiết cơ khí nhỏ, biên dạng phức tạp với chi phí chế tạo tối ưu cho ngành công nghiệp phụ trợ và sản xuất văn phòng phẩm tại Việt Nam.

Bối cảnh và tầm quan trọng (Context & Significance)

Trong bối cảnh công nghiệp hóa và hiện đại hóa sản xuất toàn cầu, sự dịch chuyển từ gia công thủ công sang dây chuyền tự động hóa là điều kiện tiên quyết để doanh nghiệp duy trì năng lực cạnh tranh. Công ty TNHH Plus Việt Nam (Khu công nghiệp Biên Hòa II, Đồng Nai) – doanh nghiệp có vốn đầu tư Nhật Bản chuyên sản xuất văn phòng phẩm chất lượng cao xuất khẩu sang các thị trường khó tính như Nhật Bản và Hoa Kỳ – đối mặt với áp lực gia tăng sản lượng vượt bậc cho dòng sản phẩm chủ lực: Băng xóa Whiper Push-Pull.

Cụm chi tiết Head Base Push-Pull là bộ phận dẫn động cốt lõi của băng xóa, bao gồm 5 chi tiết thành phần siêu nhỏ và phi đối xứng:

  1. Chi tiết Roller (con lăn)
  2. Chi tiết Shaft (trục gá)
  3. Chi tiết Head Left (vỏ đầu bên trái)
  4. Chi tiết Head Right (vỏ đầu bên phải)
  5. Chi tiết Base (chân đế liên kết)

Trước đây, quy trình lắp ráp hoàn toàn phụ thuộc vào thao tác thủ công của hàng trăm công nhân. Phương thức truyền thống này bộc lộ những điểm nghẽn nghiêm trọng:

  • Năng suất giới hạn: Thao tác thủ công mất trung bình 16.5 giây cho mỗi cụm sản phẩm, không đáp ứng kịp tiến độ các đơn hàng quốc tế số lượng lớn.
  • Độ ổn định chất lượng kém: Kích thước chi tiết quá nhỏ và có nhiều bề mặt cong phức tạp đòi hỏi độ tập trung cao độ; sự mệt mỏi của người lao động trực tiếp dẫn đến sai lệch lực ép, lệch tâm và trầy xước bề mặt.
  • Chi phí vận hành tăng cao: Việc duy trì số lượng lớn nhân sự cho một khâu đơn lẻ làm phình to chi phí quản lý và chi phí nhân công dài hạn.

Nghiên cứu này lấp đầy khoảng trống công nghệ bằng giải pháp thiết kế máy lắp ráp chuyên dụng tự động với chi phí đầu tư thấp nhưng đạt hiệu suất tương đương các hệ thống nhập khẩu, tạo tiền đề nâng cấp toàn diện quy trình công nghệ cho doanh nghiệp.

Methodology và Phương pháp tiếp cận (Methodology & Technical Approach)

Quy trình nghiên cứu và triển khai chế tạo máy được thiết kế theo phương pháp luận Cơ điện tử đồng bộ, bao gồm 4 giai đoạn chính:

[Khảo sát & Phân tích hiện trạng]
[Thiết kế động học 3D (SolidWorks) & Tính toán lực khí nén]
[Gia công cơ khí chính xác & Chế tạo hệ cấp phôi phễu rung]
[Tích hợp điều khiển PLC FX1N-60MR & Cảm biến quang sợi]

1. Phân tích kết cấu và thiết kế cơ khí chính xác

  • Tách cụm module hoạt động song song: Hệ thống được phân tách thành 3 cụm cơ cấu liên hoàn:
    1. Cụm cơ cấu lắp ráp Roller - Shaft: Định hướng và xỏ trục shaft xuyên tâm roller.
    2. Cụm cơ cấu ép Head Left - Head Right: Đồng bộ hóa việc đưa 2 mảnh vỏ đầu ôm trọn cụm Roller Shaft và ép định hình.
    3. Cụm cơ cấu dập Head Base: Cấp cụm Head đã ép và dập liên kết chân Base, hoàn thiện sản phẩm và đẩy ra máng thu hồi.
  • Vật liệu và dung sai gia công: Sử dụng Inox chống gỉ được mài bóng tinh xác cho toàn bộ hệ thống ray dẫn phôi nhằm triệt tiêu lực ma sát. Khung trượt dẫn hướng tích hợp thanh trượt bi công nghiệp (Hiwin MGW15C/MGW9C) với độ chính xác cao và sai số lắp ghép cực tiểu.
  • Cơ cấu đồ gá vi chỉnh 4 hướng: Đồ gá trung gian cho phép tinh chỉnh vị trí theo các trục không gian (X, Y, Z) và góc xoay thông qua bu-lông vi chỉnh, giúp khắc phục triệt để các sai số tích lũy trong quá trình gia công cơ khí.

2. Tính toán động lực học hệ thống Khí nén

  • Áp suất làm việc hệ thống: $P = 5\text{ bar} = 5 \times 10^5\text{ N/m}^2$.
  • Lực ép thực nghiệm yêu cầu để đóng khít Head Left và Head Right: $F = 80\text{ N}$.
  • Công thức tính lực piston mở rộng: $$F = A \times P_c \times \eta = \left(\frac{\pi D^2}{4}\right) \times P_c \times \eta$$ (Trong đó: $\eta = 0.8$ là hiệu suất xylanh; $D$ là đường kính trong/bore của nòng xylanh).
  • Tính toán lý thuyết cho thấy nòng $D = 16\text{ mm}$ là đủ lực ($F \approx 80.4\text{ N}$). Tuy nhiên, để bù trừ độ biến thiên kích thước khuôn ép nhựa (cavity tolerances) và chống rung giật, nhóm nghiên cứu đã nâng cấp chọn xylanh ép Head Left bore $D = 25\text{ mm}$ và xylanh đối kháng giữ Head Right bore $D = 40\text{ mm}$, đảm bảo khả năng giữ vị trí tuyệt đối ổn định trong quá trình dập.

3. Tự động hóa cấp phôi và Điều khiển điện tử

  • Cấp phôi tự động định hướng: Ứng dụng hệ thống phễu rung tròn (vibratory bowl feeder) đặt trên 3 lá thép lò xo nghiêng góc $75^\circ$, điều khiển vô cấp biên độ/tần số dao động thông qua biến tần chuyên dụng LS IE5 (cài đặt tần số cộng hưởng tối ưu $f = 44\text{ Hz}$).
  • Công nghệ giữ phôi chân không: Thay vì sử dụng xylanh kẹp cơ khí dễ làm biến dạng bề mặt nhựa cong của vỏ Head, hệ thống sử dụng các núm hút chân không (vacuum suction pads) để định vị chính xác chi tiết vào lòng khuôn đứng.
  • Bộ điều khiển lập trình và Cảm biến: Sử dụng PLC Mitsubishi FX1N-60MR làm trung tâm điều khiển logic; hệ thống cảm biến quang sợi kỹ thuật số Autonics (BF5R-S1-N, BF3RX, đầu sợi FT-420-10) với tốc độ phản hồi micro-giây giúp nhận diện chính xác từng linh kiện có kích thước milimet tại từng trạm làm việc.

Phát hiện chính và Kết quả thực nghiệm (Major Findings & Results)

Quá trình chạy thử nghiệm và nghiệm thu thực tế trên chuyền sản xuất tại Công ty Plus Việt Nam đã khẳng định tính khả thi và độ tin cậy của máy:

  1. Rút ngắn hơn 57% thời gian chu trình sản xuất: Máy đạt tốc độ lắp ráp thực tế ổn định từ 6 - 7 giây cho một cụm Head Base hoàn chỉnh. Điều này giúp nâng sản lượng chuyền lên mức 8 - 10 sản phẩm/phút, hoàn toàn đáp ứng công suất yêu cầu của đơn hàng xuất khẩu.
  2. Khắc phục triệt để hiện tượng kẹt phôi và biến dạng: Việc chuyển đổi từ phương án kẹp cơ khí sang giác hút chân không kết hợp ray dẫn cắt dây CNC độ bóng cao đã loại bỏ 100% hiện tượng xước vỏ nhựa chi tiết và biến dạng cơ học.
  3. Độ tin cậy của giải pháp cấp phôi rung điều biến tần: Việc kiểm soát tần số $f = 44\text{ Hz}$ trên biến tần LS IE5 mang lại tính đồng đều tối đa cho lưu lượng cấp phôi roller và shaft (đạt từ 65 đến 70 chi tiết/phút), triệt tiêu hoàn toàn hiện tượng nghẽn phôi tại phễu dẫn.
  4. Hệ thống vi chỉnh 4 chiều linh hoạt: Cho phép đội ngũ kỹ thuật viên nhà máy dễ dàng cân chỉnh lại tâm máy chỉ trong vài phút khi có sai lệch thay đổi lô phôi nhựa ép mới mà không cần tháo dỡ kết cấu cơ khí.

Đóng góp khoa học và Ý nghĩa thực tiễn (Contributions & Implications)

1. Về mặt học thuật và kỹ thuật

  • Phương pháp luận tích hợp cơ cấu cấp phôi vi mô: Đưa ra mô hình tính toán và thiết kế hoàn chỉnh cho việc định hướng, cấp liệu và tự động xỏ lắp các chi tiết siêu nhỏ, không đối xứng, vốn là một trong những bài toán phức tạp nhất của tự động hóa cơ khí.
  • Tối ưu hóa hệ thống chấp hành khí nén: Chứng minh phương pháp tính toán chọn lựa đường kính nòng xylanh chênh lệch ($D=40\text{ mm}$ đối kháng $D=25\text{ mm}$) để triệt tiêu lực phản hồi, giữ chuẩn vị trí trong các quá trình dập ép liên tục tốc độ cao.

2. Về mặt ứng dụng thực tiễn trong công nghiệp

  • Hiệu quả kinh tế trực tiếp cho doanh nghiệp: Cắt giảm chi phí nhân công hàng tháng, giải phóng người lao động khỏi các công đoạn lặp đi lặp lại dễ gây mệt mỏi thị giác và căng thẳng cơ xương khớp.
  • Mô hình chuẩn cho hợp tác Viện - Trường - Doanh nghiệp: Đề tài là minh chứng tiêu biểu cho sự gắn kết hiệu quả giữa Khoa Cơ điện Trường Đại học Lạc Hồng và Công ty TNHH Plus Việt Nam, biến các nghiên cứu khoa học hàn lâm thành giải pháp công nghệ tạo ra giá trị kinh tế trực tiếp cho nhà máy.

Đối tượng hưởng lợi và Quan tâm (Target Audience)

Nghiên cứu này là tài liệu tham khảo kỹ thuật giá trị dành cho nhiều đối tượng trong ngành:

  • Kỹ sư Cơ điện tử, Tự động hóa & Chế tạo máy: Nắm bắt quy trình thiết kế cơ cấu cấp phôi bằng phễu rung, giải thuật điều khiển PLC FX1N và ứng dụng cảm biến quang sợi thu phát đồng bộ cho chi tiết kích thước nhỏ.
  • Giám đốc sản xuất và Quản lý chất lượng (QA/QC) tại các nhà máy linh kiện: Tham khảo mô hình chuyển đổi sản xuất thủ công sang bán tự động/tự động hoàn toàn, giải bài toán tối ưu hóa cycle time và cắt giảm tỷ lệ lỗi sản phẩm.
  • Các nhà hoạch định chính sách & Lãnh đạo viện trường: Sử dụng như một case study điển hình trong chiến lược chuyển giao công nghệ và hợp tác R&D với doanh nghiệp FDI.
  • Sinh viên, học viên sau đại học ngành Cơ khí - Tự động hóa: Tài liệu học tập thực tế về thiết kế đồ gá, tính toán truyền động khí nén và lập trình điều khiển tự động hóa.

Câu hỏi thường gặp (FAQ)

1. Phát hiện và cải tiến quan trọng nhất của nghiên cứu này là gì?

Cải tiến đột phá nhất là việc tích hợp thành công 3 cụm module hoạt động đồng thời (xỏ roller shaft, ép head, dập base) kết hợp cơ cấu giữ phôi bằng giác hút chân không và cấp phôi bằng phễu rung biến tần, giúp rút ngắn chu kỳ từ 16.5s xuống còn 6-7s/sản phẩm mà không làm trầy xước chi tiết nhỏ.

2. Điểm đặc biệt trong cấu hình điều khiển của hệ thống là gì?

Hệ thống sử dụng bộ điều khiển logic PLC Mitsubishi FX1N-60MR kết hợp hệ thống cảm biến sợi quang kỹ thuật số Autonics BF5R/BF3RX có khả năng tinh chỉnh ngưỡng sáng nhạy bén, cho phép phát hiện vật thể kích thước milimet ở tốc độ di chuyển cao một cách chính xác tuyệt đối.

3. Kết quả nghiên cứu có thể mở rộng (generalize) cho các sản phẩm khác không?

Hoàn toàn có thể. Nguyên lý cấp phôi định hướng bằng phễu rung, cơ cấu dẫn hướng trượt bi và giải thuật điều khiển phân tầng của máy có thể áp dụng trực tiếp cho các dây chuyền lắp ráp linh kiện điện tử, phụ tùng y tế, bút bi, văn phòng phẩm và các cụm chi tiết cơ khí chính xác siêu nhỏ.

4. Hướng phát triển tiếp theo của hệ thống máy này là gì?

Tích hợp thêm hệ thống thị giác máy tính (Machine Vision AI) để tự động kiểm tra ngoại quan (loại bỏ phôi lỗi trước khi đưa vào ép) và bổ sung module kết nối mạng công nghiệp IoT nhằm giám sát trạng thái máy, cảnh báo bảo trì dự đoán thời gian thực.

5. Ứng dụng thực tế lớn nhất của đề tài là gì?

Máy đã được chuyển giao, tích hợp trực tiếp vào dây chuyền sản xuất băng xóa Whiper Push-Pull tại nhà máy Plus Việt Nam (Đồng Nai), mang lại lợi nhuận kinh tế rõ rệt và nâng cao vị thế sản xuất của công ty.

Kết luận (Conclusion)

Đề tài nghiên cứu khoa học "Thiết kế và thi công máy lắp ráp Head Base WH-PP" do nhóm nghiên cứu Khoa Cơ điện - Trường Đại học Lạc Hồng thực hiện đã giải quyết trọn vẹn bài toán tự động hóa một công đoạn sản xuất phức tạp tại Công ty TNHH Plus Việt Nam. Với việc rút ngắn thời gian lắp ráp xuống 6-7 giây/sản phẩm và duy trì tỉ lệ lỗi dưới 1/1000, đề tài không chỉ khẳng định năng lực ứng dụng công nghệ cơ điện tử hiện đại mà còn tạo tiền đề vững chắc cho việc tự động hóa toàn diện các dây chuyền sản xuất công nghiệp phụ trợ trong tương lai.
