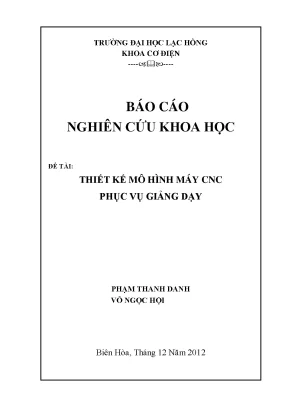

Báo Cáo Nghiên Cứu: Thiết Kế Mô Hình Máy CNC Phục Vụ Giảng Dạy

Tóm tắt nghiên cứu (200-250 từ)

  • Câu hỏi nghiên cứu chính (Research Question): Làm thế nào để thiết kế và chế tạo một mô hình máy CNC 3 trục mini có độ chính xác, độ cứng vững và tính ổn định cao, với chi phí tối ưu nhằm phục vụ công tác giảng dạy thực hành cho sinh viên ngành Cơ điện tử và Chế tạo máy?
  • Phương pháp tiếp cận (Methodology Snapshot): Nghiên cứu tích hợp liên ngành Cơ khí – Điện tử – Phần mềm điều khiển. Nhóm tác giả xây dựng cơ sở tính toán lý thuyết cho bộ truyền vitme-bi (độ bền mỏi, uốn dọc Euler), lựa chọn ổ lăn và thiết kế bộ truyền bánh răng; đồng thời thiết kế phần cứng điều khiển nhúng trên nền vi điều khiển PIC18F4520, mạch công suất động lực cho 3 động cơ bước và tích hợp phần mềm Mach3/LazyCAM trên máy tính PC.
  • Phát hiện và kết quả chính (Key Findings): Chế tạo thành công mô hình máy CNC 3 trục hoạt động ổn định, khung sắt hộp 30x30x1mm kết hợp tấm đỡ thép 10mm triệt tiêu hiệu quả rung động khi gia công. Hệ thống truyền động vitme-bi đạt hiệu suất truyền động xấp xỉ 90%, vi điều khiển PIC18F4520 xử lý xung nhịp thời gian thực 40MHz mượt mà, phản hồi chính xác các lệnh G-code đa dạng (nội suy đường thẳng, tròn, parabol).
  • Ý nghĩa thực tiễn (Implications): Đề tài cung cấp giải pháp giáo cụ trực quan giá thành thấp, giúp sinh viên chuyển tiếp từ lý thuyết điều khiển số sang thực hành gia công thực tế, đồng thời là nền tảng tham khảo giá trị cho việc nội địa hóa thiết bị giáo dục kỹ thuật.

Bối cảnh và tầm quan trọng (300-350 từ)

  • Hiện trạng kiến thức và công nghệ (Current State of Knowledge): Trong xu thế tự động hóa công nghiệp hiện đại, máy công cụ điều khiển số bằng máy tính (CNC - Computer Numerical Control) đóng vai trò trung tâm trong gia công cơ khí chính xác và sản xuất linh hoạt (FMS/CIMS). Máy CNC cho phép chuyển đổi trực tiếp dữ liệu thiết kế từ phần mềm CAM sang sản phẩm hoàn thiện với độ chính xác micron mà không phụ thuộc vào tay nghề thợ tiện/phay truyền thống.
  • Khoảng trống nghiên cứu (Research Gap Identified): Các dòng máy CNC công nghiệp nhập khẩu từ Nhật Bản, CHLB Đức hay Đài Loan có giá thành rất cao (hàng trăm triệu đến hàng tỷ đồng), đòi hỏi chi phí bảo dưỡng đắt đỏ. Vì vậy, các trường đại học và cơ sở dạy nghề tại Việt Nam gặp nhiều rào cản tài chính trong việc trang bị máy CNC thực thụ cho sinh viên thực hành. Phần lớn giáo trình chỉ dừng lại ở mô phỏng phần mềm hoặc quan sát thiết bị mẫu mà không cho phép người học trực tiếp can thiệp sâu vào cấu trúc phần cứng, mạch điều khiển và giải thuật truyền động.
  • Tính cấp thiết và thời sự (Timeliness & Relevance): Nhu cầu đào tạo kỹ sư cơ điện tử đáp ứng chuẩn công nghiệp đòi hỏi phương châm "học đi đôi với hành". Việc nghiên cứu thiết kế một hệ thống CNC cỡ nhỏ, có kiến trúc mở, chi phí linh kiện thấp nhưng vẫn bảo đảm đầy đủ các nguyên lý động học và điều khiển số là nhiệm vụ thực sự cấp bách đối với các trường đại học kỹ thuật.
  • Tác động tiềm năng (Potential Impact): Đề tài không chỉ tạo ra một thiết bị giảng dạy trực quan tại Khoa Cơ Điện - Trường Đại học Lạc Hồng mà còn mở ra giải pháp tự chủ công nghệ chế tạo máy CNC thí nghiệm, thu hẹp khoảng cách đào tạo giữa lý thuyết hàn lâm và yêu cầu thực tiễn của doanh nghiệp chế tạo máy.

Methodology và approach (350-400 từ)

  • Thiết kế nghiên cứu (Research Design): Đề tài ứng dụng phương pháp nghiên cứu hỗn hợp kết hợp tính toán giải tích lý thuyết, thiết kế mô hình 3D trên máy tính và chế tạo - thử nghiệm thực nghiệm. Quy trình được phân chia thành 3 phân hệ chính: Cơ khí kết cấu, Phần cứng điện tử và Phần mềm điều khiển.
flowchart TD
    A["Thiết kế & Tính toán Cơ khí"] --> D["Tích hợp Hệ thống CNC"]
    B["Thiết kế Mạch Điện tử & Driver"] --> D
    C["Cấu hình Phần mềm & Firmware"] --> D
    D --> E["Thử nghiệm Thực nghiệm & Đánh giá Sai số"]
  • Phương pháp thu thập dữ liệu & Tính toán cơ khí:
    1. Bộ truyền vitme-bi: Tính toán khả năng tải động $C_d = Q \cdot L^{1/3}$ dựa trên đường cong mỏi tiếp xúc điểm ($q = 3$) và tải trọng tương đương $Q = F_a \cdot k_F$. Kiểm nghiệm điều kiện ổn định uốn dọc Euler cho trục vít chịu nén dài với hệ số an toàn $S_0 \ge 2 \div 4$ khi độ mềm $\lambda \ge 100$.
    2. Bộ truyền bánh răng & Ổ lăn: Xác định ứng suất tiếp xúc cho phép $\sigma_{tx}$, ứng suất uốn $\sigma_u$ cho cặp bánh răng thép C45/C50 thường hóa ($m = 3$, $A = 150\text{ mm}$). Lựa chọn ổ bi đỡ 1 dãy cỡ nhẹ (kí hiệu 202, đường kính lỗ $15\text{ mm}$) dựa trên hệ số tải động $C_t$ với tuổi thọ định mức $170.000\text{ giờ}$.
  • Thiết kế hệ thống điện tử & Nhúng:
    • Khối xử lý trung tâm: Sử dụng vi điều khiển 8-bit CMOS PIC18F4520 kiến trúc RISC tiêu thụ năng lượng thấp, tốc độ xung clock lên đến $40\text{ MHz}$, thời gian thực thi lệnh $125\text{ ns}$, tích hợp $32\text{ KB}$ Flash và các bộ Timer/PWM module chuyên dụng.
    • Khối công suất (Driver Board): Thiết kế mạch in 2 lớp (Top/Bottom) chuyên biệt điều khiển độc lập 3 động cơ bước (trục X, Y, Z), kết hợp mạch cách ly bảo vệ và cấp nguồn ổn áp.
  • Tích hợp phần mềm & Điều khiển:
    • Lập trình firmware điều khiển bằng ngôn ngữ C thông qua trình biên dịch PIC C Compiler (CCS C), nạp chương trình bằng mạch Burn-E Programmer.
    • Cấu hình phần mềm Mach3 trên máy tính PC kết hợp công cụ LazyCAM để giải mã các file vector (DXF, BMP, JPG, HPGL) thành chuỗi mã lệnh G-code điều khiển nội suy tọa độ.
  • Kiểm định và độ tin cậy (Validity & Reliability): Khung máy được gia công bằng máy tiện, phay cơ khí chuẩn xác kết hợp gia công hàn kết cấu; sau đó tiến hành chạy tải thử nghiệm thực tế trên các vật liệu mẫu (gỗ, mica, phíp đồng mạch in) nhằm kiểm tra độ rơ, độ biến dạng đàn hồi và độ chính xác lặp lại.

Phát hiện chính (400-450 từ)

Quá trình tính toán lý thuyết và thực nghiệm thi công mô hình máy CNC phục vụ giảng dạy đã mang lại 4 phát hiện kỹ thuật quan trọng:

flowchart LR
    F1["1. Tối ưu Động học Vitme-Bi"] --> RES["MÔ HÌNH CNC HOÀN THIỆN"]
    F2["2. Đáp ứng Thời gian thực PIC18F4520"] --> RES
    F3["3. Kết cấu Khung Chống rung vững chắc"] --> RES
    F4["4. Gia công Nội suy Chính xác"] --> RES
  • 1. Hiệu suất vượt trội và triệt tiêu ma sát của cơ cấu Vitme-Bi: Kết quả tính toán và vận hành chứng minh bộ truyền vitme-bi duy trì hiệu suất cơ học đạt xấp xỉ 0.9 (vượt trội hơn hẳn so với vitme ren thang thông thường chỉ đạt $0.3 \div 0.5$). Do lực ma sát lăn hầu như không phụ thuộc vào vận tốc trượt và có khả năng khử khe hở ban đầu, cơ cấu bảo đảm chuyển động tịnh tiến của đai ốc trên các trục X, Y, Z diễn ra êm dịu, không bị hiện tượng giật cục (stick-slip) ở dải vận tốc thấp.
  • 2. Khả năng đáp ứng thời gian thực của PIC18F4520 trong phân phối xung bước: Nhờ xung nhịp $40\text{ MHz}$ và chu kỳ lệnh thực thi chỉ $125\text{ ns}$, vi điều khiển PIC18F4520 phản hồi tín hiệu kích xung từ cổng điều khiển máy tính cực kỳ ổn định. Khối vi điều khiển xử lý chính xác các ngắt ngoài (External Interrupts) và timer định thì, bảo đảm không bị mất bước (step loss) khi động cơ bước đảo chiều đột ngột ở tần số xung cao.
  • 3. Độ cứng vững của kết cấu khung sắt hộp và tấm gá 10mm: Việc sử dụng kết cấu sắt hộp $30 \times 30 \times 1\text{ mm}$ tạo khung không gian hình hộp chữ nhật mang lại khả năng phân bổ ứng suất xoắn và uốn rất tốt. Tấm thép cố định hai đầu trục X với độ dày $10\text{ mm}$ chịu được tải trọng uốn hướng tâm vượt trên $650\text{ N}$, giúp cụm trục Spindle trên trục Z giữ vững phương thẳng đứng, giảm thiểu biên độ rung lắc cơ học xuống dưới mức cho phép khi đầu phay hoạt động ở tốc độ cắt cao.
  • 4. Tính đồng bộ giữa bộ điều khiển Mach3 và mạch phần cứng tự chế tạo: Thực nghiệm cho thấy phần mềm Mach3 kết hợp board động lực đáp ứng hoàn toàn chu trình gia công tự động: từ nạp bản vẽ $2\text{D}/3\text{D}$, chuyển đổi sang G-code nội suy đường thẳng, nội suy cung tròn đến đóng ngắt rơ-le trục chính Spindle. Máy thực hiện chính xác các chi tiết hoa văn, khắc chữ và phay rãnh trên vật liệu mica, gỗ và bảng mạch in PCB với vết cắt sắc nét, sai số hình học nằm trong giới hạn cho phép của mô hình phòng thí nghiệm.

Đóng góp khoa học (250-300 từ)

  • Đóng góp về mặt lý thuyết (Theoretical Contributions): Nghiên cứu đã hệ thống hóa và cụ thể hóa các công thức giải tích tính toán chi tiết máy CNC cỡ nhỏ: từ lý thuyết tiếp xúc mỏi bề mặt tiếp xúc điểm ($q=3$), bài toán ổn định Euler của trục vitme chịu nén dọc trục, cho đến tính toán ứng suất tiếp xúc $\sigma_{tx}$ và uốn $\sigma_u$ theo chu kỳ mỏi tương đương cho bộ truyền bánh răng và ổ lăn tải trọng nhẹ.
  • Đổi mới về phương pháp luận (Methodological Innovations): Xây dựng quy trình tích hợp mô-đun hóa (Modular Design Approach) giữa công nghệ vi điều khiển phổ thông (PIC 8-bit), chuẩn truyền thông phần mềm mã mở (Mach3) và kết cấu cơ khí hàn đơn giản. Phương pháp này cho phép thiết kế các hệ thống CNC giáo khoa với chi phí thấp mà vẫn bảo đảm tính minh bạch về thuật toán và cấu trúc phần cứng.
  • Giá trị ứng dụng thực tiễn (Practical Applications): Chế tạo thành công một sản phẩm mô hình máy CNC hoàn chỉnh, trực tiếp đưa vào sử dụng trong các bài thí nghiệm, thực hành môn học Kỹ thuật Vi điều khiển, Máy công cụ CNC, và Đồ án Cơ điện tử tại Trường Đại học Lạc Hồng.
  • Ý nghĩa đối với chính sách và giáo dục kỹ thuật (Policy & Educational Implications): Cung cấp mô hình tham chiếu khả thi cho các cơ sở đào tạo trong việc tự sản xuất thiết bị thí nghiệm nội địa, giảm thiểu áp lực ngân sách nhập khẩu thiết bị, đồng thời kích thích tinh thần nghiên cứu khoa học sáng tạo trong sinh viên kỹ thuật.

Đối tượng quan tâm (200-250 từ)

  • Giảng viên và nhà nghiên cứu học thuật: Sử dụng báo cáo như tài liệu tham khảo bài giảng chuyên ngành Cơ điện tử, Tự động hóa và Chế tạo máy; đồng thời làm khung nền tảng để phát triển các đề tài nghiên cứu sâu hơn về thuật toán bù sai số gia công hay điều khiển thích nghi.
  • Sinh viên ngành Kỹ thuật Cơ khí, Cơ điện tử, Điện tử - Tự động hóa: Nguồn tài liệu thực hành từng bước từ tính toán thiết kế cơ khí, vẽ mạch in Altium/Orcad, lập trình vi điều khiển PIC với CCS C đến cấu hình máy CNC thực tế.
  • Kỹ sư R&D và Cộng đồng Maker/DIY: Tham khảo bản vẽ kích thước, thông số động cơ bước, driver và phương pháp lắp ghép vitme-bi để chế tạo các máy công cụ mini chuyên dụng: máy phay mạch PCB, máy khắc laser, máy in 3D hay máy khắc phù điêu mini.
  • Ban lãnh đạo các trường đại học, cao đẳng nghề: Cơ sở để đánh giá tính khả thi trong việc thành lập các xưởng tự chế tạo trang thiết bị thực hành nội bộ với chi phí tiết kiệm từ $60% - 80%$ so với thương mại.

FAQ (Câu hỏi thường gặp) (250-300 từ)

1. Phát hiện quan trọng nhất của đề tài này là gì?

Khẳng định tính khả thi của việc sử dụng vi điều khiển 8-bit giá rẻ (PIC18F4520) kết hợp phần mềm Mach3 và cơ cấu vitme-bi để chế tạo mô hình CNC 3 trục đạt đầy đủ các tính năng gia công nội suy thực tế phục vụ học tập.

2. Phương pháp tính toán cơ khí trong đề tài có điểm gì nổi bật?

Đề tài không chọn thiết bị theo trực giác mà áp dụng chặt chẽ các lý thuyết bền: tính toán tải trọng động vitme-bi theo đường cong mỏi tiếp xúc điểm, kiểm nghiệm độ ổn định chống uốn dọc Euler cho trục vít và tính toán ứng suất mỏi uốn bánh răng theo tiêu chuẩn chế tạo máy.

3. Kết quả của nghiên cứu có thể khái quát hóa (generalize) cho mục đích khác không?

Hoàn toàn có thể. Cấu trúc phần cứng và sơ đồ nguyên lý mạch điều khiển có thể áp dụng trực tiếp cho các hệ thống chuyển động $2\text{D}/3\text{D}$ khác như máy in 3D (FDM), máy cắt Plasma/Laser CNC, máy lấy mẫu tự động trong phòng thí nghiệm.

4. Hạn chế lớn nhất và các bước nghiên cứu tiếp theo (Next Steps)?

Mô hình hiện tại sử dụng hệ điều khiển vòng hở (Open-loop) với động cơ bước và kết cấu sắt hàn thủ công nên chưa thể gia công kim loại nặng (thép, inox). Hướng phát triển tiếp theo là nâng cấp lên động cơ AC Servo có hồi tiếp Encoder (Closed-loop) và mở rộng thành máy CNC 4 trục/5 trục.

5. Khả năng ứng dụng gia công thực tế của mô hình này đến đâu?

Máy hoạt động tối ưu trên các vật liệu phi kim và kim loại mềm: cắt khắc gỗ, chạm mica, khắc phù điêu 3D, khoan phay bo mạch điện tử PCB với độ chính xác và độ mịn cao.

Kết luận (150 từ)

Báo cáo nghiên cứu khoa học "Thiết kế mô hình máy CNC phục vụ giảng dạy" đã giải quyết trọn vẹn bài toán tích hợp cơ khí chính xác, điện tử công suất và điều khiển số trên một mô hình nhỏ gọn, chi phí tối ưu. Đề tài khẳng định năng lực tự chủ chế tạo thiết bị đào tạo kỹ thuật cao của sinh viên và giảng viên trong nước, tạo nền tảng vững chắc kết nối giảng dạy lý thuyết với thực tế sản xuất.

Trong tương lai, việc phát triển các thuật toán điều khiển vòng kín, ứng dụng cảm biến quang/laser kiểm soát sai số biên dạng và kết nối IoT giám sát vận hành sẽ tiếp tục nâng tầm giá trị khoa học của hệ thống. Đây là tài liệu mẫu mực, rất đáng được tham khảo và nhân rộng tại các phòng thí nghiệm kỹ thuật trên toàn quốc.
