Bối cảnh và vấn đề nghiên cứu
Trong kỹ thuật điện tử hiện đại, các hệ thống số (digital systems) ngày càng đóng vai trò chủ đạo và dần thay thế các hệ thống tương tự (analog systems) trong nhiều ứng dụng thực tiễn từ đơn giản đến phức tạp như điều khiển đèn giao thông, đo tốc độ động cơ hay đồng hồ thời gian. Ưu thế vượt trội của hệ thống số nằm ở độ tin cậy cao, giá thành sản xuất thấp, cùng khả năng thiết kế, lắp đặt và vận hành thuận tiện. Để xây dựng các hệ thống số hoàn chỉnh, việc làm chủ cấu trúc, nguyên lý hoạt động của các vi mạch số (IC số), mạch logic, mạch giải mã và phần tử nhớ là yêu cầu nền tảng trong đào tạo kỹ thuật điện tử.

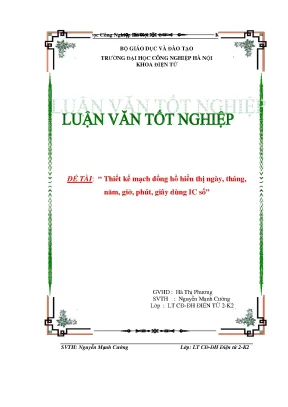

Khóa luận tốt nghiệp của tác giả Nguyễn Mạnh Cường (ngành Điện tử, Trường Đại học Công Nghiệp Hà Nội, dưới sự hướng dẫn của cô giáo Hà Thị Phương) tập trung giải quyết bài toán thiết kế và thi công mạch đồng hồ thời gian thực hoàn toàn bằng công nghệ IC số rời.
Mục tiêu và nhiệm vụ nghiên cứu của đề tài gồm:
- Nghiên cứu cơ sở lý thuyết về kỹ thuật xung - số, bao gồm các cổng logic cơ bản (AND, OR, NOT, NAND, NOR, EX-OR), các loại phần tử nhớ Flip-Flop (RS, JK, T, D, Master-Slave), mạch đếm nhị phân/thập phân và mạch ghi dịch.
- Khảo sát chi tiết nguyên lý làm việc và sơ đồ chân của các dòng IC chuyên dụng: IC định thời tạo xung 555, IC đếm BCD 7490, IC giải mã BCD sang Led 7 đoạn 74LS47, IC ổn áp nguồn 7805 và Led 7 thanh Anode chung.
- Tính toán, thiết kế và ghép nối các khối mạch chức năng: khối nguồn nuôi 5V, khối tạo dao động chuẩn 1Hz, khối đếm - giải mã - hiển thị theo chu kỳ thời gian (giây, phút, giờ, ngày, tháng, năm) và khối nút bấm điều chỉnh thông số thời gian.
- Xây dựng phương trình đại số logic điều khiển quá trình chuyển tầng đếm, tự động reset và xử lý đúng logic ngày theo từng tháng (tháng 30 ngày, tháng 31 ngày, tháng 2 năm thường 28 ngày và năm nhuận 29 ngày), đảm bảo sau khi reset khối ngày tự động khởi tạo về giá trị "01".
- Thi công mạch in (PCB) hoàn chỉnh cho từng khối mạch, tiến hành lắp ráp linh kiện và kiểm thử vận hành thực tế.
Đối tượng và phạm vi nghiên cứu:
- Đối tượng nghiên cứu: Mạch đồng hồ số hiển thị thời gian thực đa chức năng sử dụng hệ thống vi mạch số chuẩn TTL/CMOS.
- Phạm vi nghiên cứu: Thiết kế phần cứng mạch điện tử số với các linh kiện bán dẫn rời và IC số; hiển thị thông qua Led 7 thanh Anode chung; phạm vi thông số bao gồm 6 đại lượng: Giờ (00–23), Phút (00–59), Giây (00–59), Ngày (01–28/29/30/31), Tháng (01–12), Năm; sử dụng nguồn cấp một chiều ổn định +5V DC.
Cơ sở lý thuyết và phương pháp
Khóa luận xây dựng hệ thống dựa trên nền tảng lý thuyết mạch xung - số, đại số logic Boolean và cấu trúc mạch tích hợp bán dẫn tiêu chuẩn:
| Thành phần / Khối chức năng |
Tên IC / Linh kiện sử dụng |
Khung lý thuyết & Vai trò kỹ thuật |
| Khối tạo dao động |
IC định thời NE555 |
Mạch dao động đa hài phi ổn (Astable Multivibrator) tạo xung vuông tần số chuẩn 1Hz ($T=1\text{s}$). |
| Khối logic cơ bản & phần tử nhớ |
74LS08, 4073 (AND); 74HC32 (OR); 7414, 4069 (NOT); 4011, 74HC20 (NAND); 4001 (NOR); 74HC86 (EX-OR); FF-JK (7472, 7476...) |
Đại số logic Boolean, bảng trạng thái chuyển đổi mức logic, mạch tuần tự lưu trữ bit dữ liệu và điều khiển điều kiện reset. |
| Khối đếm xung |
IC đếm thập phân 7490 (74LS90) |
Bộ đếm BCD không đồng bộ gồm 1 tầng chia 2 (Bộ đếm A) và 1 tầng chia 5 (Bộ đếm B, C, D); tích hợp 2 chân reset về 0 ($R_{0(1)}, R_{0(2)}$) và 2 chân đặt về 9 ($R_{9(1)}, R_{9(2)}$). |
| Khối giải mã |
IC 74LS47 |
Mạch giải mã BCD sang mã 7 đoạn, ngõ ra tác động mức thấp (Active-Low) chuyên dụng điều khiển Led Anode chung; tích hợp chân kiểm tra đèn (LT) và xóa số 0 vô nghĩa (RBI, BI/RBO). |
| Khối hiển thị |
Led 7 đoạn loại Anode chung (CA) |
Cấu trúc 8 diode phát quang (7 thanh a–g và dấu chấm dp), cực dương nối chung lên nguồn +5V, các cực âm nhận tín hiệu mức 0 qua điện trở hạn dòng $330\Omega$ (dòng qua led 10mA–20mA). |
| Khối nguồn nuôi |
Biến áp, Cầu 4 Diode, Tụ lọc $C_1$, IC ổn áp 7805 |
Mạch chỉnh lưu toàn kỳ hai nửa chu kỳ, lọc phẳng điện áp và ổn áp tuyến tính +5V DC không đổi ($I \le 1\text{A}$, $V_{in} - V_{out} \ge 3\text{V}-5\text{V}$). |
Phương pháp nghiên cứu được triển khai trên thực tế gồm:
- Phương pháp phân tích - tổng hợp lý thuyết: Phân tích nguyên lý hoạt động của các họ vi mạch logic TTL và CMOS, tính toán giải tích mạch định thời RC và thông số nguồn ổn áp.
- Phương pháp thiết kế hệ thống phần cứng: Phân rã hệ thống thành các khối độc lập (nguồn, dao động, đếm, giải mã, hiển thị, hiệu chỉnh), sau đó thiết lập các phương trình logic liên kết điều khiển giữa các tầng đếm.
- Phương pháp thực nghiệm kỹ thuật: Thiết kế bản vẽ sơ đồ nguyên lý, vẽ mạch in PCB trên máy tính, thi công ăn mòn mạch, hàn lắp linh kiện và đo kiểm tra dạng sóng, mức logic bằng thiết bị thực tế.
Thiết kế và triển khai
Hệ thống đồng hồ số được thiết kế hoàn toàn bằng phần cứng mạch điện tử với kiến trúc ghép nối phân tầng chặt chẽ:
[Khối Giờ (00-23)]
[Khối Hiển Thị LED 7 Đoạn CA]
1. Tính toán mạch tạo dao động chuẩn 1Hz
Mạch dao động đa hài sử dụng IC 555 hoạt động theo chu kỳ nạp/xả tụ điện qua mạng điện trở định thời:
- Thời gian điện áp mức cao: $T_m = \ln(2) \cdot (R_1 + R_2) \cdot C_1$
- Thời gian điện áp mức thấp: $T_s = \ln(2) \cdot R_2 \cdot C_1$
- Chu kỳ toàn phần: $T = T_m + T_s = \ln(2) \cdot (R_1 + 2R_2) \cdot C_1$
- Tần số dao động: $f = \frac{1}{T}$
- Tác giả lựa chọn các thông số linh kiện: $C_1 = 100\mu\text{F}$, $R_1 = 10\text{k}\Omega$, $R_2 = 2{,}2\text{k}\Omega$, tạo ra dạng sóng vuông chuẩn tại chân 3 (OUT) với chu kỳ xấp xỉ 1 giây ($f = 1\text{Hz}$) để cấp nhịp trực tiếp cho khối giây.
2. Thiết kế logic khối đếm thời gian
- Khối Giây và Khối Phút (đếm từ 00 đến 59): Hàng đơn vị dùng 1 IC 7490 đếm từ 0 đến 9 (chu kỳ đếm 10). Hàng chục dùng 1 IC 7490 đếm từ 0 đến 5; khi hàng chục đếm tới 6 ($DCBA = 0110_2$, tức $Q_C = Q_B = 1$), mức logic này được đưa về 2 chân $R_{0(1)}$ và $R_{0(2)}$ để reset hàng chục về 0, đồng thời sườn xung kích cấp cho tầng kế tiếp:
$$\text{Clk}{\text{phút}} = Q{C(\text{hàng chục giây})}$$
$$\text{Clk}{\text{giờ}} = Q{C(\text{hàng chục phút})}$$
- Khối Giờ (đếm từ 00 đến 23): Hàng đơn vị dùng IC 7490 đếm 10, hàng chục dùng bộ đếm mod 4 (dùng đầu ra $Q_B, Q_C$). Khi giá trị đạt 24 (hàng chục có $Q_C Q_B = 10_2$, hàng đơn vị có $Q_D Q_C Q_B Q_A = 0100_2$), cổng logic giải mã đưa tín hiệu tích cực về các chân reset của cả hai IC để đưa khối giờ về "00", đồng thời phát xung chuyển ngày:
$$\text{Clk}{\text{ngày}} = Q{C(\text{hàng chục giờ})}$$
- Khối Ngày (đếm từ 01 đến 28/29/30/31): Khối ngày nhận xung từ khối giờ. Khi đạt đến giá trị cực đại của tháng và nhận xung tràn tiếp theo, mạch logic kích hoạt reset và đồng thời tạo sườn âm kích vào chân đếm hàng đơn vị để số chỉ thị tự động chuyển thành "01" (thay vì về "00"). Phương trình xung cấp cho khối tháng:
$$\text{Clk}{\text{tháng}} = Q{C(\text{hàng chục ngày})}$$
3. Mạch điều chỉnh thời gian và mạch nguồn
- Khối điều chỉnh thời gian: Bố trí các phím bấm cơ khí (SW) nối với tụ lọc chống rung phím $10\text{nF}$ và điện trở $100\Omega$ tạo xung kích độc lập vào các chân Clock của từng tầng đếm (chỉnh phút, giờ, ngày, tháng, năm). Hệ thống không bố trí nút chỉnh giây (việc đồng bộ giây thực hiện bằng cách cấp nguồn/khởi động tại mốc 00 giây thực tế).
- Khối nguồn ổn áp 5V: Nguồn xoay chiều $220\text{V}$ qua biến áp hạ áp xuống $9\text{V AC}$, đi qua cầu chỉnh lưu 4 diode (D1–D4), tụ lọc nguồn gợn sóng $C_1$, sau đó đưa vào IC ổn áp 7805 ($V_{in} \approx 9\text{V} > V_{out} = 5\text{V}$) cung cấp dòng tối đa $1\text{A}$ cho toàn bộ các IC TTL và hệ thống Led 7 đoạn.
Nội dung chính theo từng chương
Phần I: Cơ sở lý thuyết
Chương 1: Khối tạo dao động
Trình bày cấu trúc bên trong của IC định thời 555 gồm mạng phân áp 3 điện trở $5\text{k}\Omega$, 2 bộ so sánh điện áp (Op-amp 1 và Op-amp 2), 1 mạch Flip-Flop RS, 1 transistor xả điện cực C hở và tầng khuếch đại đảo ngõ ra. Chương này nêu chi tiết sơ đồ 8 chân, giải thích nguyên lý chuyển trạng thái ngõ ra (mức 1 và mức 0) dựa trên quá trình nạp xả của tụ điện qua chân ngưỡng (Threshold - chân 6) và chân kích (Trigger - chân 2). Đồng thời, tác giả thiết lập công thức toán học và tính toán cụ thể các giá trị điện trở $R_1=10\text{k}\Omega, R_2=2{,}2\text{k}\Omega$ và tụ $C_1=100\mu\text{F}$ để tạo xung tần số chuẩn $1\text{Hz}$.
Chương 2: Khối đếm xung
Phân tích toàn diện các cổng logic cơ bản trong đại số Boole (AND, NOT, NAND, OR, NOR, EX-OR) cùng các bảng chân lý trạng thái và danh mục các IC tương ứng (như 74LS08, 7414, 4011, 74HC32, 4001, 74HC86). Tiếp đó, chương khảo sát sâu cấu trúc và nguyên lý của các phần tử nhớ Flip-Flop (RS, JK, T, D) và cấu trúc Master-Slave (Chủ - Tớ) hoạt động qua 4 bước cách ly - ghi dữ liệu nhằm triệt tiêu hiện tượng chạy đua xung và chống nhiễu. Khảo sát nguyên lý các loại thanh ghi dịch (74164, 74165, 74166, 74194). Trọng tâm chương là IC đếm thập phân 7490 (14 chân), phân tích hai phương pháp mắc: kiểu đếm $2 \times 5$ (đầu ra $Q_D$ không đối xứng) và kiểu đếm $5 \times 2$ (đầu ra $Q_A$ đối xứng), cùng bảng chân lý các ngõ vào thiết lập $R_{0(1)}, R_{0(2)}$ (xóa về 0) và $R_{9(1)}, R_{9(2)}$ (đặt về 9).
Chương 3: Khối giải mã
Giới thiệu chức năng chuyển đổi từ mã nhị phân BCD 4-bit sang mã hiển thị thập phân và 7 đoạn. Chương tập trung nghiên cứu IC giải mã chuyên dụng 74LS47 (16 chân) dùng cho Led Anode chung: phân tích bảng trạng thái giải mã từ số 0 đến 9 (các mã từ 10 đến 15 là ký hiệu phụ không dùng); khảo sát chức năng các chân điều khiển đặc biệt gồm chân kiểm tra đèn $\text{LT}$ (Lamp Test - chân 3), chân xóa số 0 đầu vô nghĩa $\text{RBI}$ (Ripple Blanking Input - chân 5) và chân xóa hiển thị bắt buộc $\text{BI/RBO}$ (Blanking Input/Ripple Blanking Output - chân 4).
Chương 4: Khối hiển thị
Khảo sát cấu tạo vật lý của Led 7 thanh gồm 7 thanh led đơn (a, b, c, d, e, f, g) và 1 chấm tròn thập phân (dp). Phân biệt rõ hai cấu trúc:
- Led Anode chung: Cực Anode chung nối $+V_{cc}$, thanh led sáng khi ngõ vào tương ứng ở mức logic 0 (phù hợp ghép nối với IC 74LS47).
- Led Cathode chung: Cực Cathode chung nối Mass (GND), thanh led sáng khi ngõ vào ở mức logic 1.
Chương cung cấp đầy đủ các bảng mã hiển thị cho cả hai loại Led theo thứ tự bit MSB/LSB và xác định giá trị điện trở hạn dòng bảo vệ led là $330\Omega$ để duy trì dòng điện $10\text{mA} - 20\text{mA}$ với nguồn nuôi $5\text{V}$.
Chương 5: Khối điều chỉnh thông số thời gian
Trình bày giải pháp tạo xung cưỡng bức nhân tạo để hiệu chỉnh thời gian bằng tay. Cấu trúc mạch gồm các nút bấm cơ khí (SW) kết hợp mạng lọc thông thấp chống rung phím (gồm tụ $10\text{nF}$ và điện trở $100\Omega$) nhằm tạo ra xung sườn âm chuẩn xác đưa vào chân Clock của IC 7490 khi người dùng cần tăng giá trị phút, giờ, ngày, tháng hoặc năm. Tác giả luận giải lý do không cần nút chỉnh giây là do đơn vị giây nhỏ, có thể hiệu chỉnh chính xác bằng cách khởi động mạch tại thời điểm mốc 00 giây.
Chương 6: Khối nguồn nuôi
Phân tích yêu cầu cấp nguồn ổn định $+5\text{V DC}$ cho toàn bộ vi mạch logic số TTL. So sánh giải pháp dùng pin/ắc quy (bị suy giảm điện áp theo thời gian) với phương pháp biến áp hạ áp kết hợp nắn dòng và ổn áp. Trình bày chi tiết sơ đồ nguyên lý bộ nguồn gồm: biến áp hạ áp từ $220\text{V AC}$ xuống $9\text{V AC}$, mạch cầu 4 diode nắn toàn kỳ, tụ hóa lọc phẳng sóng gợn và vi mạch ổn áp tuyến tính 7805 (dòng cực đại $1\text{A}$, có mạch bảo vệ và ghim áp nội bằng diode Zener kết hợp transistor công suất).
Phần II: Thiết kế và thi công
Chương 1: Phân tích các khối làm việc
Chương này đi sâu vào việc thiết lập các phương trình logic, bảng mã và sơ đồ ghép nối chi tiết giữa IC đếm 7490 và IC giải mã 74LS47 cho từng khối:
- Khối tạo dao động 1Hz: Kết nối IC 555 với $R_1=10\text{k}\Omega, R_2=2{,}2\text{k}\Omega, C_1=100\mu\text{F}$ cấp xung nhịp ổn định tại chân 3.
- Khối Giây: Thiết kế mạch đếm từ 00 đến 59, lập bảng mã trạng thái đếm, lấy tín hiệu mức 1 tại $Q_C, Q_D$ hàng chục khi đếm đến 6 để reset và cấp xung cho khối phút theo phương trình: $\text{Clk}(\text{phút}) = Q_C(\text{hàng chục giây})$.
- Khối Phút: Mạch đếm 00 đến 59 tương tự khối giây, phương trình cấp xung: $\text{Clk}(\text{giờ}) = Q_C(\text{hàng chục phút})$.
- Khối Giờ: Mạch đếm từ 00 đến 23, sử dụng bộ đếm mod 4 cho hàng chục và mod 10 cho hàng đơn vị; khi đạt trạng thái 24 ($Q_C Q_B = 10_2$ hàng chục và $Q_C = 1$ hàng đơn vị), mạch tự động reset về 00 và phát xung: $\text{Clk}(\text{ngày}) = Q_C(\text{hàng chục giờ})$.
- Khối Ngày: Thiết lập logic hiển thị và reset phức hợp:
- Tháng 31 ngày (tháng 1, 3, 5, 7, 8, 10, 12): reset khi đếm đến 32 ($Q_C Q_B = 11_2$ hàng chục, $Q_B = 1$ hàng đơn vị).
- Tháng 30 ngày (tháng 4, 6, 9, 11): reset khi đếm đến 31 ($Q_C Q_B = 11_2$ hàng chục, $Q_A = 1$ hàng đơn vị) kết hợp tín hiệu giải mã từ khối tháng.
- Tháng 2: phụ thuộc năm thường (reset khi đếm đến 29) và năm nhuận (reset khi đếm đến 30).
- Cơ chế tự động nhảy về 01: Ngay khi có xung reset, một sườn âm được đưa vào chân đếm hàng đơn vị để số đếm xác lập ngay giá trị 1 thay vì 0.
- Khối Tháng: Nhận xung từ khối ngày, đếm từ 01 đến 12, reset khi đạt 13 để chuyển năm.
Chương 2: Sơ đồ mạch nguyên lý và mạch in
Tổng hợp toàn bộ các khối chức năng thành sơ đồ mạch nguyên lý tổng thể của đồng hồ số. Từ sơ đồ nguyên lý, tác giả thiết kế bản vẽ mạch in (PCB Layout) phân chia thành các module mạch in chuyên biệt:
- Mạch in khối Giờ - Phút - Giây.
- Mạch in khối Ngày - Tháng - Năm.
- Mạch in khối nút bấm điều chỉnh thông số thời gian.
- Mạch in khối nguồn ổn áp 5V.
Phần III: Tổng kết
Đánh giá toàn diện kết quả thực hiện đề tài sau quá trình tính toán lý thuyết, thiết kế phần cứng và chế tạo mạch thực tế. Tác giả khẳng định mạch hoạt động ổn định, hiển thị chính xác các thông số thời gian theo đúng logic thiết kế và đáp ứng yêu cầu đặt ra ban đầu.
Kết quả và đóng góp
Khóa luận đạt được các kết quả kỹ thuật cụ thể sau:
- Thiết kế hoàn chỉnh phần cứng đồng hồ số thời gian thực: Xây dựng thành công hệ thống mạch số hiển thị đầy đủ 6 thông số: Ngày, Tháng, Năm, Giờ, Phút, Giây bằng các IC số rời thuộc họ TTL/CMOS mà không cần lập trình vi điều khiển.
- Xử lý chính xác mạch logic thời gian phức hợp: Thiết lập thành công mạch logic giải mã trạng thái reset cho các tháng có số ngày khác nhau (28, 29, 30, 31 ngày) và cơ chế kích xung sườn âm đưa giá trị hàng đơn vị khối ngày tự động trở về "01" ngay sau khi reset.
- Tính toán chuẩn xác mạch tạo xung định thời và mạch nguồn: Xác lập mạch dao động IC 555 với chu kỳ $1\text{s}$ ($f=1\text{Hz}$) thông qua mạng $RC$ ($R_1=10\text{k}\Omega, R_2=2{,}2\text{k}\Omega, C_1=100\mu\text{F}$) và bộ nguồn ổn áp DC $+5\text{V}$ sử dụng IC 7805 có khả năng cấp dòng tới $1\text{A}$.
- Hoàn thiện thiết kế chế tạo mạch in: Cung cấp đầy đủ 4 bản vẽ layout mạch in chi tiết cho từng phân khối chức năng (khối Giờ - Phút - Giây, khối Ngày - Tháng - Năm, khối Nút chỉnh và khối Nguồn).
Đóng góp chính của đề tài là xây dựng một phương án thiết kế mạch số thuần túy mang tính sư phạm và thực tiễn cao, minh chứng cho việc ứng dụng các cổng logic, phần tử nhớ Flip-Flop và IC đếm chuyên dụng để giải quyết một bài toán điều khiển thời gian phức tạp trong đời sống thực tế.
Hạn chế và hướng nghiên cứu tiếp
Dựa trên nội dung văn bản và phạm vi nghiên cứu, đề tài có các hạn chế và định hướng phát triển sau:
- Hạn chế:
- Mạch tạo xung chuẩn sử dụng IC định thời 555 phụ thuộc vào độ chính xác và độ trôi nhiệt của linh kiện điện trở, tụ điện ($R, C$), do đó độ chính xác lâu dài chưa cao bằng mạch dao động thạch anh.
- Sử dụng hoàn toàn IC số rời khiến số lượng linh kiện lớn, đường mạch in phức tạp và kích thước bo mạch cồng kềnh hơn so với các giải pháp dùng vi điều khiển hoặc IC thời gian thực chuyên dụng (RTC).
- Khối giây không có nút điều chỉnh độc lập mà phải đồng bộ thủ công bằng cách đóng nguồn tại thời điểm mốc 00 giây.
- Hướng phát triển tiếp:
- Nghiên cứu thay thế khối tạo xung bằng mạch dao động thạch anh kết hợp IC chia tần (như 4060) để nâng cao độ chính xác thời gian.
- Ứng dụng vi điều khiển (MCU) hoặc vi mạch lập trình CPLD/FPGA để tối ưu hóa diện tích mạch in, giảm số lượng linh kiện rời và tích hợp thêm các tính năng mở rộng như báo thức hoặc hiển thị nhiệt độ môi trường.
Giá trị tham khảo
Đồ án tốt nghiệp này là tài liệu tham khảo có giá trị học thuật và thực hành cao đối với:
- Sinh viên ngành Kỹ thuật Điện tử, Điện tử Viễn thông, Tự động hóa: Tài liệu cung cấp ví dụ thực tế toàn diện về môn học Kỹ thuật xung - số, Mạch tích hợp số, và Kỹ thuật thiết kế mạch in (PCB).
- Người làm đề tài về mạch số và thiết bị hiển thị: Các phần có giá trị tham khảo chuyên sâu gồm:
- Bảng trạng thái và phương pháp ghép nối tầng của IC đếm BCD 7490 ở hai chế độ $2 \times 5$ và $5 \times 2$.
- Mạch giải mã liên kết giữa IC 74LS47 và Led 7 thanh Anode chung kèm tính toán điện trở hạn dòng $330\Omega$.
- Thuật toán logic phần cứng và phương trình đại số Boole điều khiển khối ngày chuyển tháng và tự động reset về giá trị "01".
Câu hỏi thường gặp
1. Mạch tạo xung nhịp 1Hz trong đồ án sử dụng IC gì và các thông số linh kiện được chọn như thế nào?
Mạch sử dụng vi mạch định thời NE555 mắc theo sơ đồ dao động đa hài phi ổn. Các thông số linh kiện ngoại vi được lựa chọn gồm tụ điện $C_1 = 100\mu\text{F}$, điện trở $R_1 = 10\text{k}\Omega$ và $R_2 = 2{,}2\text{k}\Omega$, tạo ra chu kỳ xung ra tại chân 3 là $T = \ln(2) \cdot (R_1 + 2R_2) \cdot C_1 \approx 1\text{s}$ (tương ứng tần số $f = 1\text{Hz}$).
2. Vi mạch đếm 7490 thực hiện nhiệm vụ đếm và reset trong các khối giây, phút, giờ như thế nào?
IC 7490 là bộ đếm thập phân gồm bộ đếm chia 2 và chia 5. Ở hàng đơn vị các khối, IC đếm từ 0 đến 9. Ở hàng chục khối giây và phút, khi đếm đến 6 ($DCBA = 0110_2$, tức $Q_C = Q_B = 1$), tín hiệu này được đưa về chân $R_{0(1)}$ và $R_{0(2)}$ để reset về 0 và kích xung sang tầng tiếp theo. Ở khối giờ, mạch reset khi hàng chục bằng 2 và hàng đơn vị bằng 4 (trạng thái 24 giờ).
3. Tại sao đồ án sử dụng IC giải mã 74LS47 kết hợp với Led 7 đoạn loại Anode chung?
IC 74LS47 có các ngõ ra tác động ở mức logic thấp (mức 0 là sáng thanh led, mức 1 là tắt). Do đó, IC này bắt buộc phải ghép nối với Led 7 đoạn loại Anode chung (cực dương chung nối lên $+5\text{V}$, các cực âm nhận tín hiệu mức 0 từ IC 74LS47 qua điện trở hạn dòng $330\Omega$).
4. Khối ngày xử lý việc hiển thị khác nhau giữa các tháng và cơ chế reset về "01" như thế nào?
Khối ngày kết hợp mức logic của bộ đếm ngày với tín hiệu trạng thái của khối tháng để xác định giới hạn reset: đếm đến 32 đối với tháng 31 ngày, đếm đến 31 đối với tháng 30 ngày (tháng 4, 6, 9, 11), và 29/30 đối với tháng 2. Khi xảy ra điều kiện reset, mạch đồng thời tạo một sườn âm kích vào chân đếm của IC hàng đơn vị để số chỉ thị nhảy ngay lên giá trị "01" thay vì "00".
5. Hệ thống nguồn nuôi được thiết kế ra sao để đảm bảo điện áp ổn định cho toàn mạch?
Khối nguồn chuyển đổi điện áp lưới $220\text{V AC}$ qua máy biến áp xuống $9\text{V AC}$, sau đó qua cầu 4 diode nắn thành dòng một chiều, qua tụ lọc gợn sóng $C_1$ và đưa vào IC ổn áp tuyến tính 7805. IC 7805 duy trì điện áp đầu ra cố định chuẩn $+5\text{V DC}$ với dòng tải cho phép tối đa $1\text{A}$ cung cấp cho toàn bộ hệ thống IC logic và Led hiển thị.
Kết luận
Đồ án tốt nghiệp của tác giả Nguyễn Mạnh Cường đã hoàn thành xuất sắc mục tiêu thiết kế và thi công hệ thống đồng hồ số thời gian thực hiển thị Ngày, Tháng, Năm, Giờ, Phút, Giây hoàn toàn bằng các IC số rời và Led 7 đoạn. Công trình thể hiện sự hiểu biết sâu sắc về lý thuyết mạch xung - số, kỹ thuật ghép nối vi mạch TTL/CMOS và xử lý thành công logic điều khiển chuyển tầng thời gian phức tạp. Đây là tài liệu tham khảo có tính hệ thống cao, kết hợp chặt chẽ giữa tính toán lý thuyết và chế tạo phần cứng thực tế cho sinh viên và kỹ thuật viên ngành kỹ thuật điện tử.
