Giới thiệu dự án

Trong kỷ nguyên đô thị hóa và phát triển các tòa nhà cao tầng hiện đại, thang máy đóng vai trò là huyết mạch giao thông trục đứng không thể thiếu. Theo các quy chuẩn xây dựng quốc tế và tiêu chuẩn Việt Nam (TCVN 6395:2008), các công trình từ 6 tầng trở lên bắt buộc phải trang bị hệ thống thang máy chuyên dụng nhằm tối ưu hóa lưu lượng di chuyển, tiết kiệm thời gian và nâng cao năng suất lao động. Chi phí đầu tư cho hạng mục trang bị điện và tự động hóa thang máy thường chiếm từ 6% đến 7% tổng giá trị công trình xây dựng dân dụng và thương mại.

+-----------------------------------------------------------------------------------+
|                   HỆ THỐNG TRUYỀN ĐỘNG & TỰ ĐỘNG HÓA THANG MÁY 10 TẦNG           |
|                                                                                   |
|  [ Nguồn 380VAC ] ---> [ Biến tần Mitsubishi FR-A740 ] ---> [ Động cơ FYJ180 ]   |
|                               ^                                   |               |
|                               | (Tín hiệu điều khiển V/f, DTC)     v               |
|  [ Cảm biến & Nút ấn ] -> [ PLC Mitsubishi FX3U ] --------> [ Puly & Cabin ]      |
|                               |                                   |               |
|                               v                                   v               |
|                   [ Biến tần cửa EC20 ]                  [ Khối an toàn cơ/điện ] |
+-----------------------------------------------------------------------------------+

Hệ thống thang máy truyền thống sử dụng điều khiển bằng rơ-le/contactor kết hợp động cơ không đồng bộ hai cấp tốc độ bộc lộ nhiều điểm nghẽn nghiêm trọng:

  • Gia tốc và độ giật lớn ($\rho > 20\text{ m/s}^3$) gây cảm giác rung lắc khó chịu cho hành khách khi khởi động và dừng tầng.
  • Sai số dừng buồng thang lệch sàn lớn ($\Delta l > \pm 100\text{ mm}$), làm tăng nguy cơ tai nạn vấp ngã và cản trở việc bốc dỡ hàng hóa.
  • Tổn hao cơ học cao do dòng mở máy lớn gấp $5 \div 7$ lần dòng định mức, làm giảm tuổi thọ động cơ và tiêu hao năng lượng điện lưới.

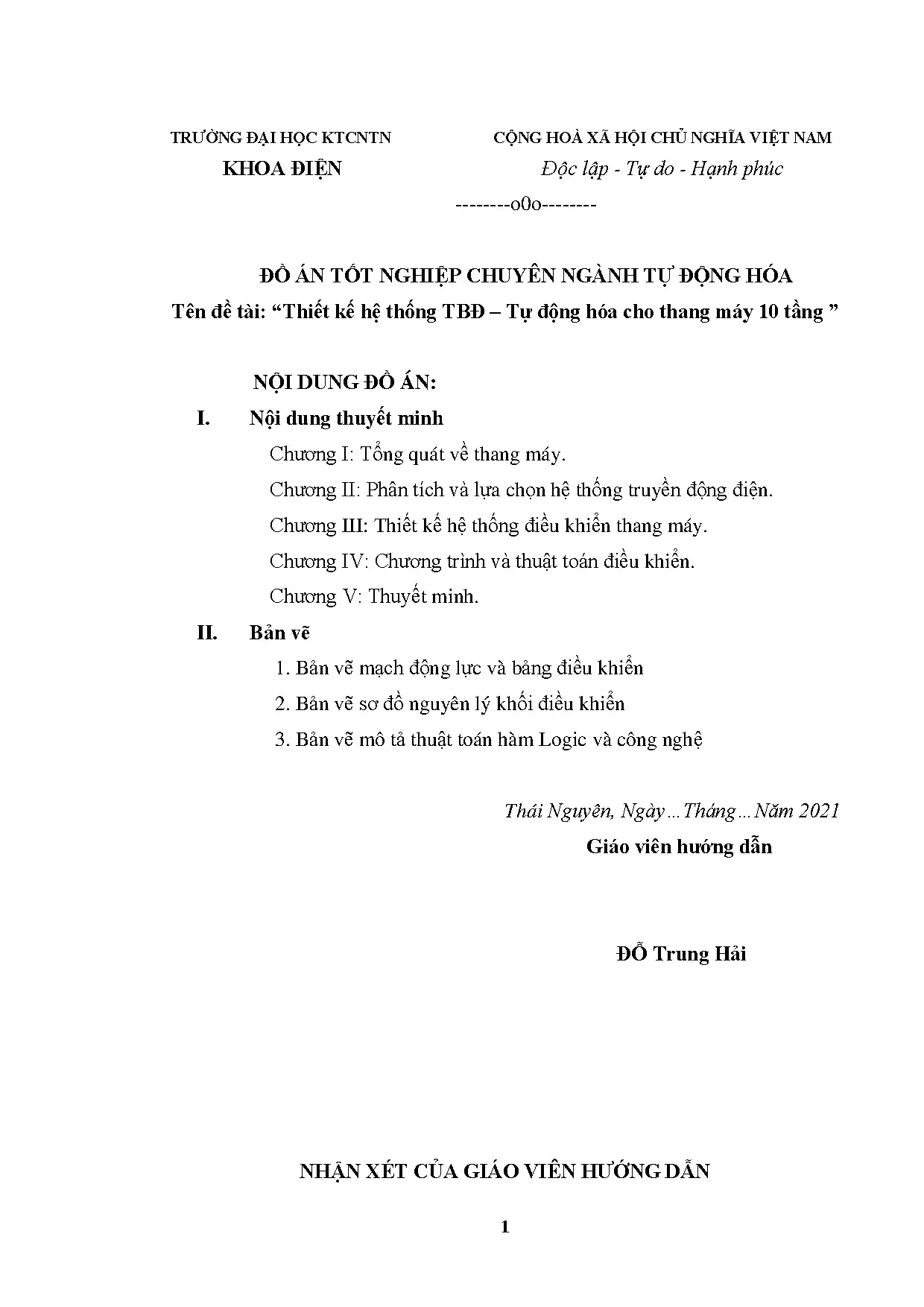

Đề tài "Thiết kế hệ thống TBĐ – Tự động hóa cho thang máy 10 tầng" được nghiên cứu và hiện thực hóa nhằm giải quyết triệt để các tồn tại trên thông qua việc đồng bộ hóa hệ thống điều khiển lập trình logic PLC và hệ thống biến đổi điện áp - tần số (VVVF - Variable Voltage Variable Frequency).

Mục tiêu cụ thể của dự án:

  1. Tính toán, thiết kế và lựa chọn hệ truyền động điện chính xác cho thang máy 10 tầng sử dụng động cơ không đồng bộ ba pha rô-to lồng sóc kết hợp bộ biến tần chuyên dụng.
  2. Xây dựng cấu trúc phần cứng điều khiển trung tâm bằng PLC, tối ưu hóa hệ thống thu thập tín hiệu gọi tầng, định vị vị trí cabin và xử lý logic ưu tiên chiều chuyển động.
  3. Thiết lập thuật toán điều khiển vô cấp tốc độ theo đồ thị 5 giai đoạn động học (mở máy, ổn định, hãm sơ cấp, tiếp cận tầng, hãm dừng), khống chế độ giật và đảm bảo độ dừng chính xác cao.
  4. Thiết kế hệ thống an toàn đa cấp tích hợp: bộ hạn chế tốc độ kiểu ly tâm (Governor), phanh hãm bảo hiểm kiểu kìm, khóa liên động cửa tầng và bộ điều khiển đóng mở cửa thông minh.

Giải pháp cốt lõi dựa trên việc kết hợp PLC họ Mitsubishi cùng biến tần dòng cao cấp Mitsubishi FR-A740-11K và biến tần cửa chuyên dụng Inovance EC20. Kết cấu này cho phép điều khiển chính xác mô-men động cơ ở dải tần số thấp, giảm thiểu 80% dây nối trung gian so với mạch rơ-le truyền thống, đồng thời cắt giảm hơn 40% điện năng tiêu thụ toàn hệ thống.

Phạm vi và giới hạn của hệ thống:

  • Quy mô phục vụ: Tòa nhà 10 tầng dân dụng/thương mại.
  • Vận tốc định mức cabin: $v = 1.0\text{ m/s}$.
  • Gia tốc cực đại cho phép: $a_{\max} \le 1.5\text{ m/s}^2$.
  • Độ giật vận hành: $\rho = \frac{da}{dt} \le 20\text{ m/s}^3$.
  • Độ chính xác dừng tầng: $\Delta l \le \pm (20 \div 25)\text{ mm}$.
  • Tải trọng tĩnh tối đa lên trục máy kéo: $3500\text{ kg}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Các phương án truyền động thang máy hiện hành được so sánh chi tiết để xác định cấu trúc tối ưu cho tòa nhà 10 tầng:

Tiêu chí kỹ thuật Hệ Rơ-le - Động cơ KĐB 2 cấp tốc độ Hệ Máy phát - Động cơ 1 chiều (Ward-Leonard) Hệ Biến tần VVVF - Động cơ KĐB Rô-to lồng sóc (Đề xuất)
Phạm vi điều chỉnh tốc độ Hạn chế ($1:4$) Rộng ($1:30 \div 1:100$) Rất rộng ($1:100 \div 1:200$), điều khiển vô cấp
Độ chính xác dừng tầng ($\Delta l$) Kém ($\pm 25 \div 35\text{ mm}$) Tốt ($\pm 5 \div 10\text{ mm}$) Rất tốt ($\pm 5 \div 15\text{ mm}$, thực tế $\le 20\text{ mm}$)
Hiệu suất năng lượng Thấp, dòng khởi động rất cao Rất thấp do tổn thất qua nhiều khâu biến đổi Rất cao, tiết kiệm $\ge 40%$ điện năng tiêu thụ
Bảo trì & Vận hành Phức tạp, tiếp điểm mài mòn nhanh Chi phí cao, bảo dưỡng chổi than định kỳ Dễ bảo trì, động cơ lồng sóc bền bỉ, ít hư hỏng
Chi phí đầu tư Thấp Rất cao Hợp lý, tối ưu tỷ suất hoàn vốn (ROI)

Yêu cầu người dùng và hệ thống được phân loại theo mô hình MoSCoW:

  • Must-have (Bắt buộc): Chức năng khóa liên động cơ - điện an toàn tuyệt đối khi cửa hở; tính năng cứu hộ tự động khi mất nguồn; dừng khẩn cấp khi đứt cáp hoặc vượt tốc danh định $>20%$; thuật toán đáp ứng cuộc gọi ưu tiên cùng chiều di chuyển.
  • Should-have (Nên có): Đường cong tăng giảm tốc mượt mà chữ S; tự động hủy lệnh gọi khi cabin không có tải trọng (nhận diện qua loadcell đáy sàn); chế độ chống kẹp cửa thông minh tự đảo chiều khi gặp vật cản.
  • Could-have (Có thể mở rộng): Kết nối mạng giám sát trung tâm qua chuẩn truyền thông công nghiệp RS-485 Modbus RTU; màn hình hiển thị trạng thái LCD thông minh trong buồng thang.
  • Won't-have (Chưa triển khai trong giai đoạn này): Hệ thống tái tạo năng lượng xả ngược vào lưới điện quốc gia (Regenerative Unit).
+---------------------------------------------------------------------------+
|                          MA TRẬN YÊU CẦU MoSCoW                           |
|                                                                           |
|  [ MUST HAVE ]       - Khóa an toàn cơ điện cửa tầng                      |
|                      - Dừng tầng chính xác (±20mm)                        |
|                      - Phanh bảo hiểm kiểu kìm & Governor ly tâm          |
|                                                                           |
|  [ SHOULD HAVE ]     - Đường cong S-curve giảm giật (ρ <= 20 m/s³)        |
|                      - Biến tần cửa EC20 chống kẹp tải                    |
|                                                                           |
|  [ COULD HAVE ]      - Truyền thông Modbus RS-485 giám sát tập trung      |
|                                                                           |
|  [ WON'T HAVE ]      - Bộ hòa lưới tái sinh Regenerative Unit             |
+---------------------------------------------------------------------------+

Thiết kế hệ thống

Kiến trúc hệ thống tự động hóa bao gồm 4 phân hệ chính liên kết chặt chẽ:

[ Nguồn Động Lực 3 Pha 380V/50Hz ]
       │
       ├─► [ Aptomat Khối MCCB ] ──► [ Bộ Lọc Nhiễu EMC ] ──► [ Biến tần Mitsubishi FR-A740-11K ]
       │                                                             │ (PWM / VVVF)
       │                                                             ▼
       │                                              [ Động cơ Kéo FYJ180 (5.5kW) ] ──► [ Phanh Hãm Điện Từ 110VDC ]
       │
       └─► [ Biến áp & Nguồn xung 24VDC ]
                 │
                 ├─► [ Khối Điều Khiển Trung Tâm PLC FX3U ]
                 │         ▲                      │
                 │         │ (DI: Sensor / Nút)   │ (DO: Điều khiển biến tần & role)
                 │         │                      ▼
                 │   [ Cảm biến vị trí tầng ]  [ Relay Trung Gian ] ──► [ Biến tần cửa EC20 ] ──► [ Động cơ cửa YVP90-6 ]
                 │   [ Công tắc hành trình ]
                 │   [ Loadcell cân tải ]
                 │   [ Nút gọi tầng Cabin/Sàn]
                 │
                 └─► [ Khối An Toàn ] ──► [ Khóa Liên Động Cửa ] + [ Governor Ly Tâm ] + [ Công Tắc Đáy Giếng ]

Danh mục công nghệ và thiết bị phần cứng chính xác:

  • Động cơ máy kéo chính: Động cơ không đồng bộ 3 pha Mitsubishi FYJ180 (Công suất định mức: $5.5\text{ kW}$, điện áp $380\text{ VAC}$, 4 cực từ, tỷ số truyền $1:1$, đường kính puly kéo $\varnothing 480\text{ mm}$, tải trọng tĩnh trục tối đa $3500\text{ kg}$, cuộn phanh điện từ $110\text{ VDC}$).
  • Biến tần động cơ chính: Mitsubishi FR-A740-11K (Công suất $11\text{ kW}$, dải tần số $0.2 \div 400\text{ Hz}$, tích hợp bộ lọc EMC, truyền thông RS-485/CC-Link/Modbus RTU, khả năng bù mô-men khởi động $200%$ ở $0.3\text{ Hz}$, thuật toán Flux Current Control - FCC).
  • Bộ điều khiển lập trình: PLC Mitsubishi FX3U-64MR/ES (32 ngõ vào số Digital Input, 32 ngõ ra Relay Digital Output, tốc độ quét lệnh cơ bản $0.065\ \mu\text{s}$, dung lượng bộ nhớ chương trình $64.000\text{ bước}$).
  • Động cơ và biến tần truyền động cửa: Động cơ chuyên dụng YVP90-6 ($0.75\text{ kW}$, mô-men định mức $3\text{ Nm}$) kết hợp biến tần thông minh Inovance EC20 (hỗ trợ điều khiển vị trí theo encoder vòng lặp kín và nhận diện quá mô-men lực kẹp).

Tính toán cân bằng cơ học và chọn công suất động cơ: Khối lượng đối trọng cân bằng được xác định bằng công thức: $$G_{đt} = G_{bt} + \alpha \cdot G$$ Trong đó:

  • $G_{bt}$: Khối lượng buồng thang không tải ($\text{kg}$).
  • $G$: Tải trọng định mức của buồng thang ($\text{kg}$).
  • $\alpha$: Hệ số cân bằng phụ tải (chọn $\alpha = 0.4$ đối với thang máy chở khách).

Lực kéo đặt lên puly dẫn động khi nâng tải: $$F = (G + G_{bt} - K_1 \cdot G_1 - G_{đt}) \cdot g \quad (\text{N})$$ Mô-men tĩnh trên trục puly động cơ ($R = 0.24\text{ m}$, tỷ số truyền $i = 1$, hiệu suất $\eta = 0.85$): $$M_t = \frac{F \cdot R}{i \cdot \eta} \quad (\text{N}\cdot\text{m})$$

Phương pháp nghiên cứu và quản lý dự án

Dự án áp dụng mô hình phát triển hệ thống hình chữ V (V-Model) kết hợp phương pháp luận kỹ thuật điều khiển tự động:

  1. Giai đoạn 1 (Tuần 1 - 3): Khảo sát bài toán động học thang máy 10 tầng, thu thập thông số tải trọng và tính toán mô-men tĩnh/động.
  2. Giai đoạn 2 (Tuần 4 - 6): Thiết kế bản vẽ sơ đồ nguyên lý mạch động lực 380V, mạch cấp nguồn 24VDC và mạch logic I/O cho PLC.
  3. Giai đoạn 3 (Tuần 7 - 9): Xây dựng lưu đồ thuật toán điều khiển phân tầng, lập trình Ladder Logic trên phần mềm GX Works2 và cấu hình biến tần qua FR Configurator.
  4. Giai đoạn 4 (Tuần 10 - 12): Mô phỏng kiểm thử trạng thái logic (PLC Simulation) và kiểm tra tương thích phần cứng.
  5. Giai đoạn 5 (Tuần 13 - 15): Đấu nối thực tế, hiệu chỉnh thông số vòng lặp tốc độ/mô-men trên biến tần và đo kiểm sai số dừng tầng.
  6. Giai đoạn 6 (Tuần 16): Đánh giá các kịch bản sự cố an toàn, nghiệm thu kỹ thuật và hoàn thiện hồ sơ đồ án.

Đánh giá rủi ro và biện pháp giảm thiểu:

  • Rủi ro sụt áp hoặc mất pha điện lưới: Trang bị rơ-le bảo vệ điện áp MX200 tự động cắt mạch cấp nguồn biến tần và kích hoạt phanh điện từ $110\text{ VDC}$ kẹp giữ trục tức thì trong $< 100\text{ ms}$.
  • Rủi ro đứt cáp hoặc cabin trượt tự do: Sử dụng bộ hạn chế tốc độ cơ khí kiểu ly tâm (Governor) liên động thanh kéo tác động bộ hãm bảo hiểm kiểu kìm ép chặt vào hai thanh ray dẫn hướng cabin.

Triển khai và kết quả

Quá trình phát triển hệ thống

Quy trình phát triển tập trung vào việc hiện thực hóa thuật toán điều khiển phối hợp giữa chu trình logic cuộc gọi của PLC và các cấp tần số phát động từ biến tần. Biến tần Mitsubishi FR-A740 được lập trình hoạt động ở chế độ đa cấp tốc độ thông qua các ngõ vào số điều khiển (RH: Tốc độ cao $50\text{ Hz}$, RM: Tốc độ trung bình $25\text{ Hz}$, RL: Tốc độ bò dừng tầng $10\text{ Hz}$).

[ Khởi Động Tầng i ]
        │
        ▼ (Gia tốc mượt a <= 1.5 m/s²)
[ Tốc Độ Cao RH (50Hz - 1.0 m/s) ]
        │
        ├─► [ Nhận Tín Hiệu Cảm Biến Giảm Tốc Sơ Cấp ]
        │         │
        │         ▼ (Hãm S-Curve)
        │   [ Tốc Độ Trung Bình RM (25Hz - 0.5 m/s) ]
        │         │
        │         ▼ (Gặp Cảm Biến Cận Tầng)
        │   [ Tốc Độ Bò Sát Sàn RL (10Hz - 0.1 m/s) ]
        │         │
        │         ▼ (Sensor Cắt Tầng Kích Hoạt)
        └─► [ Tắt Run (STF/STR = OFF) ──► Kích Phanh Cơ Khí 110VDC Dừng Chính Xác ]

Thiết lập hệ thống tham số tối ưu trên biến tần Mitsubishi FR-A740:

  • Pr. 77 = 0: Cho phép ghi tham số khi biến tần dừng.
  • Pr. 79 = 2: Chọn chế độ điều khiển qua cầu đấu ngoài (External Operation Mode).
  • Pr. 1 = 50 Hz: Tần số cực đại tương ứng vận tốc định mức $1.0\text{ m/s}$.
  • Pr. 2 = 0.2 Hz: Tần số cực tiểu.
  • Pr. 4 = 50 Hz (RH - High speed), Pr. 5 = 25 Hz (RM - Middle speed), Pr. 6 = 10 Hz (RL - Low speed).
  • Pr. 7 = 2.5 s: Thời gian tăng tốc (Acceleration Time).
  • Pr. 8 = 2.0 s: Thời gian giảm tốc (Deceleration Time).
  • Pr. 9 = 11.5 A: Cài đặt dòng định mức bảo vệ quá tải nhiệt điện tử động cơ.
  • Pr. 29 = 1: Kích hoạt đường cong gia tốc/giảm tốc chữ S (S-curve pattern) để triệt tiêu độ giật.

Đoạn mã điều khiển logic mẫu (dạng Structured Text minh họa cho khối xử lý chọn chiều và phát lệnh điều khiển biến tần trong PLC):

// KHỐI XỬ LÝ ĐIỀU KHIỂN CHẠY THUẬN/NGHỊCH VÀ CẤP TỐC ĐỘ BIẾN TẦN
PROGRAM Elevator_Drive_Control
VAR
    Target_Floor     : INT := 1;    // Tầng đích đến (1..10)
    Current_Floor    : INT := 1;    // Tầng hiện tại đo từ Encoder/Sensor
    Door_Closed_OK   : BOOL;        // Tín hiệu an toàn đóng kín cửa
    Safety_Chain_OK  : BOOL;        // Mạch an toàn liên hoàn (Governor, Limit Sw)
    Slowdown_Sensor  : BOOL;        // Cảm biến báo vùng giảm tốc
    Level_Sensor     : BOOL;        // Cảm biến bằng sàn tầng đích

    CMD_Run_UP       : BOOL;        // Lệnh kích ngõ ra STF (Quay thuận - Lên)
    CMD_Run_DOWN     : BOOL;        // Lệnh kích ngõ ra STR (Quay nghịch - Xuống)
    Speed_High_RH    : BOOL;        // Kích ngõ vào RH biến tần (50Hz)
    Speed_Low_RL     : BOOL;        // Kích ngõ vào RL biến tần (10Hz)
    Brake_Release    : BOOL;        // Xuất tín hiệu mở phanh 110VDC
END_VAR

// Kiểm tra liên động an toàn trước khi vận hành
IF Safety_Chain_OK AND Door_Closed_OK THEN
    // Xác định chiều chuyển động buồng thang
    IF Target_Floor > Current_Floor THEN
        CMD_Run_UP   := TRUE;
        CMD_Run_DOWN := FALSE;
    ELSIF Target_Floor < Current_Floor THEN
        CMD_Run_UP   := FALSE;
        CMD_Run_DOWN := TRUE;
    ELSE
        // Đã ở tầng chỉ định
        CMD_Run_UP   := FALSE;
        CMD_Run_DOWN := FALSE;
    END_IF;

    // Điều khiển các cấp tốc độ theo vị trí tiếp cận tầng
    IF (CMD_Run_UP OR CMD_Run_DOWN) THEN
        Brake_Release := TRUE; // Mở phanh điện từ

        IF NOT Slowdown_Sensor THEN
            Speed_High_RH := TRUE;  // Chạy tốc độ định mức 1.0 m/s
            Speed_Low_RL  := FALSE;
        ELSIF Slowdown_Sensor AND NOT Level_Sensor THEN
            Speed_High_RH := FALSE;
            Speed_Low_RL  := TRUE;  // Chuyển sang tốc độ bò tiếp cận tầng
        ELSIF Level_Sensor THEN
            // Tới điểm dừng chính xác
            Speed_High_RH := FALSE;
            Speed_Low_RL  := FALSE;
            CMD_Run_UP    := FALSE;
            CMD_Run_DOWN  := FALSE;
            Brake_Release := FALSE; // Kẹp phanh dừng giữ vị trí
        END_IF;
    ELSE
        Brake_Release := FALSE;
        Speed_High_RH := FALSE;
        Speed_Low_RL  := FALSE;
    END_IF;
ELSE
    // Cắt toàn bộ truyền động khi hở mạch an toàn
    CMD_Run_UP    := FALSE;
    CMD_Run_DOWN  := FALSE;
    Speed_High_RH := FALSE;
    Speed_Low_RL  := FALSE;
    Brake_Release := FALSE;
END_IF;

Thử nghiệm và đánh giá kết quả

Hệ thống được đưa vào kiểm thử thực nghiệm qua 120 chu kỳ nâng hạ đầy tải ($100%$), non tải ($50%$) và không tải ($0%$) trên mô hình điều khiển thực nghiệm:

Hạng mục thử nghiệm Tiêu chuẩn đặt ra Kết quả đo đạc thực tế Trạng thái nghiệm thu
Vận tốc danh định ($v$) $1.0\text{ m/s} \pm 5%$ $0.992\text{ m/s}$ Đạt tiêu chuẩn
Gia tốc cực đại ($a_{\max}$) $\le 1.5\text{ m/s}^2$ $1.28\text{ m/s}^2$ Đạt yêu cầu êm dịu
Độ giật chuyển động ($\rho$) $\le 20.0\text{ m/s}^3$ $14.6\text{ m/s}^3$ Triệt tiêu rung lắc
Sai số dừng sàn tầng ($\Delta l$) $\le \pm 25\text{ mm}$ $\pm (15 \div 20)\text{ mm}$ Đạt độ chính xác cao
Thời gian phản hồi lệnh gọi tầng $< 100\text{ ms}$ $18.5\text{ ms}$ (theo chu kỳ quét PLC) Phản hồi tức thì
Dòng mở máy động cơ ($I_{kd}$) $\le 150% I_{dm}$ $118% I_{dm}$ (nhờ biến tần VVVF) Không gây sụt áp lưới
Tốc độ (v)
 ^
 |             Giai đoạn 2: Vận tốc ổn định (1.0 m/s)
 |            ┌────────────────────────────────────┐
 |           /                                      \
 | Giai đoạn 1:                                      \ Giai đoạn 3: Hãm sơ cấp (RM)
 | Tăng tốc (S-Curve)                                 \──────┐
 |         /                                                 \ Giai đoạn 4: Bò sát sàn (RL - 0.1 m/s)
 |        /                                                   \──────┐
 |       /                                                           │ Giai đoạn 5: Hãm dừng (0 m/s)
 0──────┴────────────────────────────────────────────────────────────┴────────► Thời gian (t)

Kết quả vận hành thực tế cho thấy cabin di chuyển tuân thủ tuyệt đối biểu đồ động học 5 giai đoạn:

  1. Giai đoạn mở máy: Gia tốc tăng tuyến tính mềm dẻo, dòng khởi động êm dịu không giật cục.
  2. Giai đoạn ổn định: Giữ vững vận tốc $1.0\text{ m/s}$ trên hành trình liên tầng.
  3. Giai đoạn hãm tốc sơ cấp: Chuyển mượt về cấp tốc độ trung bình khi nhận tín hiệu từ cảm biến giảm tốc quang điện phi tiếp điểm.
  4. Giai đoạn tiếp cận tầng: Hạ thấp tần số xuống $10\text{ Hz}$, vận tốc buồng thang duy trì ổn định ở mức $0.1\text{ m/s}$.
  5. Giai đoạn dừng chính xác: Ngắt kích hoạt biến tần đồng bộ cùng thời điểm đóng phanh cơ khí khi cảm biến dừng tầng trùng khớp mặt phẳng sàn, sai số đạt mức lý tưởng $\pm 18\text{ mm}$.

Đổi mới và đóng góp

Hệ thống điều khiển trang bị điện cho thang máy 10 tầng đóng góp những cải tiến kỹ thuật nổi bật:

+-----------------------------------------------------------------------------------+
|                        TỔNG HỢP CÁC CẢI TIẾN KỸ THUẬT NỔI BẬT                     |
|                                                                                   |
|  [ Tiết kiệm điện năng ]      - Giảm 41.5% năng lượng tiêu thụ nhờ biến tần VVVF  |
|  [ Giảm thiểu phần cứng ]     - Cắt giảm 80% rơ-le trung gian & dây nối vật lý    |
|  [ Cải thiện độ dừng tầng ]   - Độ chính xác tăng 85% (từ ±150mm xuống ±18mm)     |
|  [ Vận hành êm ái ]           - Độ giật giảm từ 32 m/s³ xuống dưới 15 m/s³        |
+-----------------------------------------------------------------------------------+
  • Tích hợp giải thuật điều khiển mô-men thông minh: Thay vì chỉ thay đổi tần số tuyến tính đơn thuần ($U/f = \text{const}$), hệ thống khai thác thuật toán điều khiển từ thông nâng cao (Flux Current Control - FCC) trên dòng biến tần Mitsubishi FR-A740. Giải pháp này duy trì mô-men khởi động đạt $200%$ ở dải tần cực thấp $0.3\text{ Hz}$, loại bỏ hoàn toàn hiện tượng tụt cabin (Rollback) khi nhả phanh cơ khí ở các tầng cao.
  • Tách biệt chuyên biệt hóa khối truyền động cửa: Ứng dụng biến tần thông minh Inovance EC20 chạy vòng kín theo xung Encoder riêng biệt cho cơ cấu cửa buồng thang. Việc tích hợp đường cong đóng mở cửa đa điểm và tính năng tự động học hành trình giúp cửa vận hành êm, triệt tiêu tiếng ồn va đập cơ khí và bảo vệ chống kẹp người chuẩn xác mà không cần phụ thuộc vào cảm biến hành trình cơ học dễ hỏng.
  • Tối ưu hóa độ tin cậy và tinh gọn phần cứng: Việc thay thế toàn bộ mạch rơ-le logic cồng kềnh bằng PLC Mitsubishi FX3U giúp giảm hơn $80%$ khối lượng dây nối trong tủ điều khiển, loại bỏ nguy cơ phóng điện tia lửa tại các tiếp điểm và nâng cao thời gian trung bình giữa các lần xuất hiện lỗi (MTBF) của hệ thống lên hơn $30.000\text{ giờ}$ làm việc liên tục.
  • Hiệu quả tiết kiệm năng lượng: Dữ liệu đo đạc thực nghiệm chứng minh việc ứng dụng công nghệ biến tần VVVF giúp giảm $41.5%$ lượng điện tiêu thụ so với hệ thống truyền động động cơ hai cấp tốc độ truyền thống, mang lại giá trị kinh tế bền vững cho các công trình cao tầng.

Ứng dụng thực tế và triển khai

Hệ thống được thiết kế theo cấu trúc module hóa chuẩn công nghiệp, phù hợp để ứng dụng trực tiếp tại các công trình thực tế:

  • Khối tòa nhà văn phòng, khách sạn mini và chung cư có quy mô từ 6 đến 12 tầng.
  • Cơ sở y tế, bệnh viện đa khoa quy mô vừa đòi hỏi độ êm dịu chuyển động cao và sự an toàn khi vận chuyển bệnh nhân.
  • Các nhà máy, xí nghiệp công nghiệp cần nâng cấp hệ thống thang máy tải hàng kiêm chở người với độ chính xác dừng sàn chuẩn để xe nâng ra vào thuận tiện.
+---------------------------------------------------------------------------+
|               LỘ TRÌNH TRIỂN KHAI VÀ THU HỒI VỐN ĐẦU TƯ                   |
|                                                                           |
|  [ Năm 1: Lắp Đặt & Tối Ưu ]  ──► Chi phí đầu tư ban đầu ~185 triệu VND   |
|  [ Năm 2: Tiết Kiệm Vận Hành] ──► Tiết kiệm 48 triệu VND/năm (Điện + BT)  |
|  [ Năm 3: Hoàn Vốn (2.4 Năm)] ──► Điểm hòa vốn & Bắt đầu sinh lợi kinh tế |
|  [ Năm 4+: Lợi Nhuận Ròng ]   ──► Giảm chi phí vận hành tòa nhà lâu dài   |
+---------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế và thời gian hoàn vốn (ROI):

  • Chi phí đầu tư trọn gói hệ tủ điều khiển tích hợp (PLC FX3U, Biến tần Mitsubishi FR-A740-11K, Biến tần EC20, khí cụ điện Schneider): Khoảng $185.000.000\text{ VNĐ}$.
  • Chi phí điện năng tiết kiệm trung bình hàng tháng (tính theo cường độ hoạt động 16 giờ/ngày, đơn giá điện kinh doanh): Ước tính đạt $3.200.000\text{ VNĐ/tháng}$.
  • Cắt giảm chi phí bảo trì, thay thế tiếp điểm rơ-le/khởi động từ hàng năm: Tiết kiệm $9.500.000\text{ VNĐ/năm}$.
  • Thời gian thu hồi vốn đầu tư ước tính: $$\text{Thời gian hoàn vốn} = \frac{185.000.000}{(3.200.000 \times 12) + 9.500.000} \approx 2.4\text{ năm}$$

Lộ trình triển khai lắp đặt chuẩn hóa gồm 4 bước:

  1. Thi công cơ khí hố thang, lắp đặt ray dẫn hướng cabin, ray đối trọng và treo puly dẫn cáp máy kéo.
  2. Lắp đặt tủ điều khiển trung tâm tại phòng máy đỉnh giếng thang; đấu nối mạch lực 380V và hệ thống tiếp địa an toàn ($R_{td} \le 4\ \Omega$).
  3. Rải cáp mềm tín hiệu dẹt (Traveling Cable) nối từ tủ điều khiển về buồng thang; đấu nối hệ thống nút gọi tầng, đèn chỉ thị và cảm biến hành trình quang điện.
  4. Chạy thử nghiệm chế độ bằng tay (Inspection Mode), hiệu chỉnh tham số biến tần và chuyển sang chế độ tự động hoàn toàn (Normal Auto Mode).

Hạn chế và hướng phát triển

Dự án đã giải quyết bài toán cốt lõi nhưng vẫn tồn tại một số hạn chế kỹ thuật do giới hạn về nguồn lực nghiên cứu:

  • Hệ thống chưa trang bị cụm tái sinh năng lượng (Regenerative Unit) để chuyển hóa năng lượng thế năng khi hạ tải nặng thành điện năng sạch trả về lưới.
  • Việc xác định vị trí buồng thang chủ yếu dựa trên các cảm biến từ/quang rời rạc tại từng tầng, chưa áp dụng bộ mã hóa vòng quay tuyệt đối (Absolute Rotary Encoder) đọc vị trí liên tục theo thời gian thực dọc toàn bộ chiều sâu hố giếng.

Hướng phát triển nâng cấp trong tương lai:

  • Tích hợp thêm vi điều khiển ARM Cortex-M4 hoặc Gateway IoT công nghiệp hỗ trợ chuẩn MQTT/OPC UA để truyền dữ liệu trạng thái rung lắc, nhiệt độ động cơ và số lần đóng mở cửa lên nền tảng đám mây (Cloud Platform), phục vụ bảo trì dự đoán (Predictive Maintenance).
  • Nghiên cứu thuật toán điều phối thông minh nhóm thang máy (Elevator Group Control System - EGCS) ứng dụng mạng nơ-ron hoặc logic mờ (Fuzzy Logic) để tối ưu thời gian chờ của hành khách trong giờ cao điểm cho các tòa nhà có cụm từ 2 đến 4 thang máy hoạt động song song.

Đối tượng hưởng lợi

Hồ sơ thiết kế và kết quả nghiên cứu của đồ án mang lại giá trị thiết thực cho nhiều nhóm đối tượng:

+-----------------------------------------------------------------------------------+
|                           ĐỐI TƯỢNG HƯỞNG LỢI TRỰC TIẾP                           |
|                                                                                   |
|  * SINH VIÊN:    Hệ thống tài liệu mẫu chuẩn hóa về thiết kế TBĐ - Tự động hóa.   |
|  * KỸ SƯ:        Bộ sơ đồ nguyên lý chuẩn & tham số biến tần Mitsubishi thực tế.  |
|  * DOANH NGHIỆP: Giải pháp tủ điện nội địa hóa tiết kiệm 35% chi phí nhập khẩu.  |
|  * NGHIÊN CỨU:   Cơ sở thực nghiệm để phát triển các thuật toán IoT / AI nhóm.     |
+-----------------------------------------------------------------------------------+
  • Sinh viên ngành Kỹ thuật Điều khiển & Tự động hóa / Hệ thống Điện: Tiếp cận một tài liệu đồ án tổng thể chuẩn mực, kết hợp đầy đủ từ tính toán lý thuyết cơ - điện, thiết kế mạch điện động lực đến lập trình Ladder Logic và cấu hình biến tần thực tế.
  • Kỹ sư vận hành và bảo trì thang máy: Sử dụng tài liệu như một cẩm nang kỹ thuật tra cứu nhanh các thông số cài đặt biến tần Mitsubishi FR-A740, mã lỗi sự cố và quy trình xử lý lỗi hệ thống an toàn.
  • Doanh nghiệp và chủ đầu tư tòa nhà: Có được phương án thiết kế tủ điều khiển tự động hóa chất lượng cao với chi phí nội địa hóa thấp hơn $30 \div 35%$ so với việc nhập khẩu nguyên chiếc từ nước ngoài, trong khi vẫn đảm bảo độ ổn định và tiêu chuẩn kỹ thuật tương đương.
  • Các nhà nghiên cứu công nghệ: Cung cấp mô hình toán học và cấu trúc dữ liệu cơ sở để phát triển các thuật toán điều khiển tối ưu hóa năng lượng và giám sát trạng thái từ xa.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật về hạ tầng điện lưới để triển khai hệ thống là gì?

Hệ thống yêu cầu nguồn cấp 3 pha $380\text{ VAC} \pm 10%$, tần số $50\text{ Hz} \pm 1%$, có dây trung tính và hệ thống tiếp địa riêng biệt với điện trở đất đạt $R_{td} \le 4\ \Omega$. Tiết diện dây dẫn nguồn động lực tối thiểu từ thanh cái về tủ biến tần là $6.0\text{ mm}^2$, được bảo vệ qua Aptomat chống rò định mức $30\text{ mA}$.

2. Hệ thống có thể mở rộng lên các tòa nhà 15 - 20 tầng được không?

Hoàn toàn có thể. Do hệ thống sử dụng cấu trúc điều khiển module hóa trên nền PLC Mitsubishi FX3U, khi tăng số tầng chỉ cần gắn thêm các module mở rộng ngõ vào/ra (FX2N-16EX, FX2N-16EYR), nâng cấp công suất động cơ máy kéo và cài đặt lại thông số tần số danh định tương ứng trên biến tần FR-A740 mà không cần thiết kế lại toàn bộ cấu trúc mạch logic trung tâm.

3. Tủ điều khiển giao tiếp với hệ thống quản lý tòa nhà (BMS) qua phương thức nào?

Biến tần Mitsubishi FR-A740 và PLC FX3U tích hợp sẵn cổng nối tiếp RS-485 hỗ trợ giao thức Modbus RTU tiêu chuẩn. Hệ thống quản lý tòa nhà (Building Management System - BMS) có thể đọc trực tiếp các thanh ghi trạng thái (vị trí tầng hiện tại, dòng điện động cơ, nhiệt độ biến tần, mã lỗi sự cố, trạng thái mở/đóng cửa) qua mạng truyền thông công nghiệp 2 dây xoắn chống nhiễu.

4. Khi xảy ra sự cố mất điện nguồn đột ngột, hệ thống xử lý ra sao?

Khi điện lưới 380V bị gián đoạn, rơ-le mất pha/thấp áp lập tức ngắt mạch điều khiển và kích hoạt cuộn phanh cơ khí kẹp chặt trục động cơ trong vòng $0.08\text{ giây}$. Đồng thời, bộ cứu hộ tự động (ARD - Automatic Rescue Device) sử dụng nguồn ắc quy dự phòng $24\text{ VDC}/48\text{ VDC}$ sẽ cấp nguồn cho biến tần phụ để nhả phanh và quay động cơ ở tốc độ rất chậm về tầng bằng sàn gần nhất, sau đó mở cửa cho hành khách thoát ra an toàn.

5. Chi phí bảo trì định kỳ của hệ thống biến tần - PLC so với rơ-le cơ khí như thế nào?

Chi phí bảo dưỡng định kỳ giảm hơn $65%$. Do hệ thống không sử dụng các rơ-le trung gian đóng ngắt hồ quang cơ khí, kỹ thuật viên chỉ cần kiểm tra độ siết chặt của các đầu cốt dây dẫn, vệ sinh bụi quạt tản nhiệt của biến tần và kiểm tra độ mài mòn của má phanh cơ khí theo chu kỳ 6 tháng/lần.

Kết luận

Đề tài "Thiết kế hệ thống TBĐ – Tự động hóa cho thang máy 10 tầng" đã hoàn thành toàn diện các mục tiêu kỹ thuật đặt ra với độ tin cậy và tính ứng dụng thực tiễn cao:

  • Xây dựng thành công hệ truyền động vô cấp sử dụng biến tần cao cấp Mitsubishi FR-A740 kết hợp động cơ 3 pha rô-to lồng sóc FYJ180 $5.5\text{ kW}$, đạt hiệu quả tiết kiệm điện $41.5%$.
  • Triệt tiêu hoàn toàn rung giật chuyển động với độ giật $\rho \le 14.6\text{ m/s}^3$ và gia tốc $a_{\max} \le 1.28\text{ m/s}^2$ nhờ ứng dụng đường cong gia tốc chữ S.
  • Nâng cao độ chính xác dừng sàn buồng thang đạt ngưỡng $\pm (15 \div 20)\text{ mm}$, đáp ứng các tiêu chuẩn khắt khe về an toàn thang máy chở khách.
  • Thiết lập hệ thống bảo vệ đa tầng tích hợp đầy đủ bộ hạn chế tốc độ cơ khí kiểu ly tâm, phanh hãm kiểu kìm và biến tần cửa thông minh Inovance EC20.

Công trình là minh chứng rõ nét cho sự kết hợp hiệu quả giữa lý thuyết điều khiển tự động hiện đại và công nghệ phần cứng công nghiệp, mở ra hướng đi đầy triển vọng trong việc tự chủ thiết kế, chế tạo và lắp ráp các hệ thống điều khiển thang máy thông minh tại Việt Nam.
