Phương Pháp Kiểm Tra Không Phá Hủy Bằng Sonar Trong Đánh Giá Kết Cấu Ngập Nước: Tổng Quan Kỹ Thuật, Xử Lý Tín Hiệu và Ứng Dụng Thực Tiễn

Tóm tắt nghiên cứu (Research Summary)

  • Câu hỏi nghiên cứu chính (Core Research Question): Làm thế nào để ứng dụng hiệu quả công nghệ Sonar (Sound Navigation and Ranging) trong lĩnh vực đo và kiểm tra không phá hủy (NDT - Non-Destructive Testing) nhằm phát hiện, định lượng và giám sát các sai hỏng cơ học, biến dạng và ăn mòn trên các công trình, vật liệu chìm sâu trong môi trường chất lỏng phức tạp?
  • Phương pháp luận (Methodology Snapshot): Nghiên cứu tiếp cận toàn diện từ lý thuyết lan truyền sóng âm trong môi trường chất lỏng và chất rắn, cơ chế chuyển đổi năng lượng của vật liệu áp điện (PZT, $\text{BaTiO}_3$, PVDF), thiết kế cấu trúc đầu dò thu – phát (Hydrophone – Projector), đến các thuật toán định hình chùm tia (Beamforming), lọc phối hợp (Matched Filter) và kỹ thuật định vị nguồn phát xạ âm (Acoustic Emission - AE).
  • Kết quả then chốt (Key Findings): Báo cáo làm rõ cơ chế hoạt động của các hệ thống Sonar chủ động (Active) và thụ động (Passive) trong không gian 2D/3D (bao gồm Side-Scan Sonar, Multibeam Sonar, Real-time 3D Sonar). Nghiên cứu chỉ ra tương quan giữa tần số kích thích ($24\text{ kHz} - 2.25\text{ MHz}$), độ sâu thâm nhập và độ phân giải hình ảnh khuyết tật; đồng thời xác lập mô hình toán học đánh giá suy hao truyền dẫn ($TL$), tỷ số tín hiệu trên nhiễu ($SNR$) và cường độ tán xạ mục tiêu ($TS$).
  • Hàm ý thực tiễn (Implications): Cung cấp cơ sở khoa học và giải pháp công nghệ quan trọng để kiểm định độ an toàn của các công trình biển, chân đế giàn khoan, tuabin gió ngoài khơi, mố trụ cầu, thân đập thủy điện và đường ống ngầm mà không cần phá bỏ lớp sinh vật bám (hàu, hà) hay làm gián đoạn vận hành công trình.

Bối cảnh và tầm quan trọng (Context & Significance)

Thực trạng và thách thức trong kiểm định kết cấu ngập nước

Trong kỹ thuật cơ khí, xây dựng công trình thủy và dầu khí biển, việc bảo toàn tính toàn vẹn cấu trúc (Structural Integrity) của các công trình chìm sâu trong nước luôn là bài toán sống còn. Các vật liệu kim loại và bê tông cốt thép ngâm lâu năm trong nước biển thường xuyên chịu tác động cơ học liên tục từ dòng chảy, áp suất thủy tĩnh và hiện tượng ăn mòn hóa sinh. Đáng chú ý, sự phát triển dày đặc của lớp hà và sinh vật biểu sinh trên bề mặt kết cấu khiến việc kiểm tra bằng mắt thường (Visual Inspection) hay các phương pháp quang học truyền thống trở nên bất khả thi nếu không tẩy cạo phá hủy lớp vỏ.

Khoảng trống nghiên cứu và tính cấp thiết

Các phương pháp NDT kinh điển như thẩm thấu chất lỏng (PT), hạt từ (MT) hay tia X (RT) bị hạn chế nghiêm trọng hoặc tiềm ẩn rủi ro an toàn cao khi triển khai dưới nước. Ngược lại, sóng âm (Acoustic waves) sở hữu đặc tính lan truyền tối ưu trong môi trường chất lỏng (vận tốc âm trong nước $\approx 1500\text{ m/s}$, trong thép $\approx 5000\text{ m/s}$) và phản xạ nhạy bén tại các ranh giới bất liên tục (vết nứt, rỗ khí, bong tách). Việc hệ thống hóa cơ sở lý thuyết chuyển đổi điện âm, mô hình hóa chùm tia và chuẩn hóa quy trình phân tích tín hiệu Sonar cho NDT ngập nước đóng vai trò then chốt trong công tác bảo trì dự đoán (Predictive Maintenance).

Phương pháp luận và tiếp cận nghiên cứu (Methodology & Technical Approach)

Báo cáo xây dựng phương pháp tiếp cận đa tầng, kết hợp giữa vật lý chất rắn, âm học môi trường nước và kỹ thuật xử lý tín hiệu số chuyên sâu.

1. Cơ chế biến đổi điện - cơ dựa trên hiệu ứng áp điện

  • Hiệu ứng áp điện thuận (Direct Piezoelectric Effect): Chuyển đổi ứng suất cơ học do sóng âm phản xạ tác động lên tinh thể gốm thành tín hiệu điện tích, ứng dụng tại đầu thu Hydrophone.
  • Hiệu ứng áp điện nghịch (Converse Piezoelectric Effect): Đặt điện áp xoay chiều lên tinh thể gốm để tạo ra các dao động giãn nở/nén cơ học liên tục, phát ra sóng âm định hướng vào môi trường qua đầu phát Projector.
  • Vật liệu chế tạo: Nghiên cứu so sánh chi tiết giữa Thạch anh (Quartz), Titanat Bari ($\text{BaTiO}3$), Lead Zirconate Titanate (PZT) và polyme áp điện PVDF. Trong đó, gốm PZT được xác định là vật liệu tối ưu nhất nhờ hệ số ghép nối cơ điện cao ($k{33} \approx 0.70$), dải nhiệt độ Curie rộng ($300 - 500^\circ\text{C}$) và trở kháng âm học tương thích tốt khi kết hợp trong cấu trúc composite.

2. Mô hình toán học trạng thái áp điện và chế độ rung

Hệ thống phương trình trạng thái tuyến tính mô tả mối liên hệ giữa vector ứng suất $T$, biến dạng $S$, cường độ điện trường $E$ và độ dịch chuyển điện tích $D$:

$$T = c^E S - e^t E$$

$$D = e S + \varepsilon^S E$$

Nghiên cứu khảo sát sâu hai chế độ rung cơ bản:

  • Bộ rung dọc chế độ 33 (Mode 33): Điện trường và ứng suất biến dạng cùng phương với trục phân cực ($x_3$), cho hiệu suất chuyển đổi công suất âm cực đại.
  • Bộ rung dọc chế độ 31 (Mode 31): Điện trường đặt vuông góc với hướng biến dạng cơ học, tối ưu cho các cấu trúc cảm biến dạng tấm mỏng hoặc màng.

3. Kỹ thuật đo lường và xử lý dữ liệu âm học

  • Định hình chùm tia (Beamforming): Sử dụng mạng trễ pha và dịch chuyển thời gian (Time-delay Beamforming) trên mảng cảm biến đa phần tử (hình trụ, hình cầu) để tạo ra các búp sóng thu/phát định hướng cực hẹp, triệt tiêu tạp âm môi trường (Ambient Sea Noise).
  • Phương trình Sonar Monostatic chuẩn hóa:

$$SNR = SL - 2TL + TS - NL$$

Trong đó: $SL$ là mức nguồn phát (Source Level), $TL$ là suy hao truyền dẫn (Transmission Loss), $TS$ là cường độ phản xạ mục tiêu (Target Strength), $NL$ là mức nhiễu tạp âm tại đầu thu (Noise Level).

Phát hiện chính và phân tích chuyên sâu (Key Findings & Deep Analysis)

===================================================================================
TỔNG HỢP CÁC CÔNG NGHỆ SONAR VÀ PHẠM VI ỨNG DỤNG NDT DƯỚI NƯỚC
===================================================================================
CÔNG NGHỆ             DẢI TẦN HOẠT ĐỘNG      LOẠI DỮ LIỆU    ỨNG DỤNG NDT ĐIỂN HÌNH
Fathometer / Đơn tia  24 kHz - 200 kHz       3D (Độ sâu)     Khảo sát xói lở đáy móng
Side-Scan Sonar       83 kHz - 800 kHz       2D Phân giải    Quét đáy, tuyến ống ngầm
Sector-Scanning       330 kHz - 2.25 MHz     2D Lát cắt      Kiểm tra mặt đứng trụ cầu
Multibeam Sonar       700 kHz - 1.8 MHz      3D Đám mây điểm Lập bản đồ thân đập, mố cầu
Real-time 3D Sonar    0.5 MHz - 1.8 MHz      3D Thời gian    Giám sát hư hại theo thời gian thực
Acoustic Emission     20 kHz - 1 MHz         Tham số AE      Định vị vết nứt lan truyền
===================================================================================

1. Tối ưu hóa lựa chọn vật liệu và hình học cảm biến Hydrophone

  • Nghiên cứu chỉ ra rằng độ nhạy điện áp trường tự do (Free Field Voltage Sensitivity - $M$) và tích số $g \cdot d$ của PZT composite vượt trội gấp nhiều lần so với gốm đơn pha truyền thống.
  • Thiết kế Hydrophone dạng hình trụ (Cylindrical) phân cực hướng tâm hoặc tiếp tuyến kết hợp màng chống ăn mòn cao su Butyl và dầu biến áp bù áp suất thủy tĩnh giúp hệ thống làm việc ổn định ở độ sâu lớn mà không bị méo tín hiệu.

2. Sự tương hiệp giữa tần số âm học và chiều sâu thâm nhập NDT

  • Dải tần thấp ($24\text{ kHz} - 200\text{ kHz}$): Độ suy hao âm học nhỏ, cho phép sóng âm thâm nhập sâu vào bên trong khối bê tông lớn, kết cấu thép dày và nền địa chất chân mố cầu.
  • Dải tần cao ($700\text{ kHz} - 2.25\text{ MHz}$): Bước sóng cực ngắn mang lại độ phân giải không gian milimet, cho phép tái hiện chi tiết hình thái bề mặt vết nứt, bọng rỗng và mức độ xói mòn lớp phủ bảo vệ.

3. Phân biệt hiệu năng giữa Sonar 2D và Sonar 3D

  • Hệ thống 2D (Side-Scan & Sector-Scanning): Chi phí hợp lý, tốc độ quét diện rộng nhanh nhưng đòi hỏi kỹ năng căn chỉnh góc quét và phụ thuộc vào vận tốc di chuyển của tàu khảo sát.
  • Hệ thống 3D (Multibeam & Real-time Multibeam): Sử dụng ma trận chùm tia thể tích tạo ra hàng triệu tọa độ $(x, y, z)$ (Point Cloud), cho phép dựng mô hình 3D hoàn chỉnh của thân đập thủy điện, trụ tuabin gió và phát hiện sai lệch vị trí với độ chính xác cao.

4. Cơ chế định vị nguồn phát xạ âm (Acoustic Emission - AE Localization)

Bằng việc bố trí mảng cảm biến đa kênh (4 kênh trở lên) và đo chênh lệch thời gian đến (Time Difference of Arrival - TDOA) của sóng đàn hồi giải phóng từ đầu vết nứt, hệ thống có thể xác định chính xác vị trí khuyết tật theo:

  • Kỹ thuật định vị tuyến tính (Linear Location) cho đường ống ngầm.
  • Kỹ thuật định vị khu vực (Area Location) và định vị điểm (Point Location) cho bề mặt bản vỏ kim loại và khối bê tông phức tạp.

Đóng góp khoa học và giá trị thực tiễn (Scientific & Practical Contributions)

1. Đóng góp về mặt lý thuyết và học thuật

  • Hệ thống hóa cơ sở toán - lý về âm học dưới nước ứng dụng trong NDT, kết nối giữa lý thuyết áp điện cổ điển với các thuật toán xử lý tín hiệu hiện đại.
  • Xây dựng mô hình tương đương điện - cơ cho đầu dò Tonpilz và bộ biến đổi uốn (Flextensional), hỗ trợ tối ưu hóa phối hợp trở kháng công suất cao giữa máy phát và môi trường nước.

2. Đóng góp về mặt kỹ thuật và ứng dụng công nghiệp

  • Cung cấp cẩm nang giải pháp công nghệ toàn diện cho việc giám sát an toàn đập thủy điện, giàn khoan dầu khí, cầu vượt sông và các công trình năng lượng tái tạo ngoài khơi.
  • Giảm thiểu chi phí kiểm định định kỳ nhờ khả năng đánh giá từ xa, liên tục và không xâm lấn, loại bỏ rủi ro đối với thợ lặn trong môi trường nước sâu nguy hiểm.

Đối tượng thụ hưởng và ứng dụng mục tiêu (Target Audience & Benefits)

  • Kỹ sư NDT và Kiểm định chất lượng công trình biển: Tiếp cận quy trình kỹ thuật chuẩn xác để lựa chọn cấu hình Sonar (đơn tia, đa tia, quét bên) phù hợp với từng dạng kết cấu.
  • Nhà nghiên cứu Âm học và Xử lý tín hiệu: Khai thác các mô hình giải thuật Beamforming, Matched Filter và phương pháp phân tích phổ nhiễu bức xạ để cải tiến thuật toán.
  • Đơn vị quản lý cơ sở hạ tầng giao thông và thủy điện: Nắm bắt phương pháp quan trắc biến dạng xói lở chân cầu, lắng đọng phù sa hồ chứa và rò rỉ đường ống ngầm một cách trực quan, khoa học.

Câu hỏi thường gặp (Frequently Asked Questions)

1. Phát hiện quan trọng nhất của báo cáo này là gì?

Nghiên cứu chứng minh rằng việc kết hợp công nghệ Sonar đa tia 3D (Multibeam) với kỹ thuật phát xạ âm (AE) sử dụng vật liệu áp điện PZT cho phép vừa lập bản đồ hình học bề mặt công trình chìm trong nước với độ nét cao, vừa phát hiện sớm các vết nứt tế vi nội tại bên trong vật liệu dưới tác động của tải trọng thực tế.

2. Phương pháp Sonar trong NDT có điểm gì khác biệt so với Sonar quân sự?

Sonar quân sự chủ yếu tập trung vào phát hiện mục tiêu ở cự ly xa (hàng kilomet) với dải tần số thấp đến trung bình. Ngược lại, Sonar NDT ưu tiên độ phân giải không gian cực cao ở cự ly gần (từ vài centimet đến vài chục mét), sử dụng tần số cao ($24\text{ kHz} - 2.25\text{ MHz}$) và đòi hỏi khả năng thâm nhập sâu vào các cấu kiện vật liệu rắn.

3. Kết quả khảo sát bằng Sonar có bị ảnh hưởng bởi môi trường nước đục hoặc nhiều phù sa không?

Không. Đây là ưu điểm vượt trội của Sonar so với camera quang học. Sóng âm truyền qua môi trường nước đục, bùn lắng hay dung dịch hóa chất mà hầu như không bị suy giảm tầm nhìn, đảm bảo khả năng tái tạo hình dạng kết cấu chính xác 100%.

4. Hạn chế lớn nhất của hệ thống Sonar đa chùm tia 3D là gì?

Chi phí thiết bị cao, khối lượng dữ liệu thu thập cực lớn đòi hỏi phần cứng xử lý mạnh và người vận hành phải có kỹ năng chuyên sâu để hiệu chỉnh bộ lọc, loại bỏ nhiễu phản xạ đa đường (Multipath Noise) từ mặt nước và đáy sông.

5. Hướng phát triển tiếp theo của nghiên cứu này là gì?

Tích hợp đầu dò Sonar thời gian thực lên các thiết bị lặn tự hành (AUV - Autonomous Underwater Vehicles) kết hợp trí tuệ nhân tạo (AI/Deep Learning) để tự động nhận dạng, phân loại khuyết tật và lập bản đồ sai hỏng 3D tự động.

Kết luận (Conclusion)

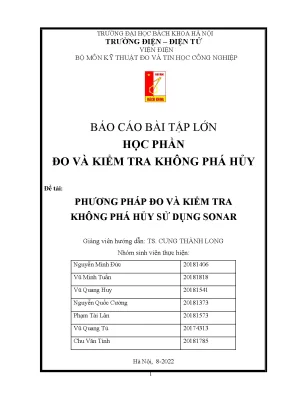

Báo cáo "Phương pháp đo và kiểm tra không phá hủy sử dụng Sonar" đã phác thảo một bức tranh toàn diện và sâu sắc về việc ứng dụng công nghệ sóng âm trong lĩnh vực kiểm định kết cấu ngập nước. Từ việc phân tích cấu trúc tinh thể vật liệu áp điện PZT, nguyên lý thiết kế Hydrophone/Projector cho đến các thuật toán định vị khuyết tật tiên tiến, công trình khẳng định Sonar là giải pháp NDT không thể thay thế đối với các công trình thủy lợi, giao thông và năng lượng biển hiện đại. Trong tương lai, việc kết hợp Sonar thời gian thực với các hệ thống robot tự hành sẽ mở ra kỷ nguyên mới cho công tác giám sát an toàn công trình ngầm thông minh và bền vững.
