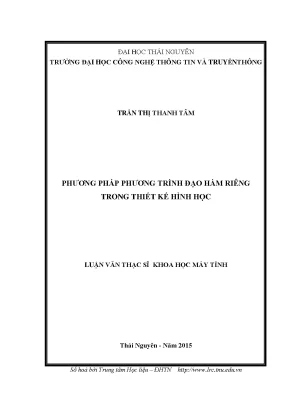

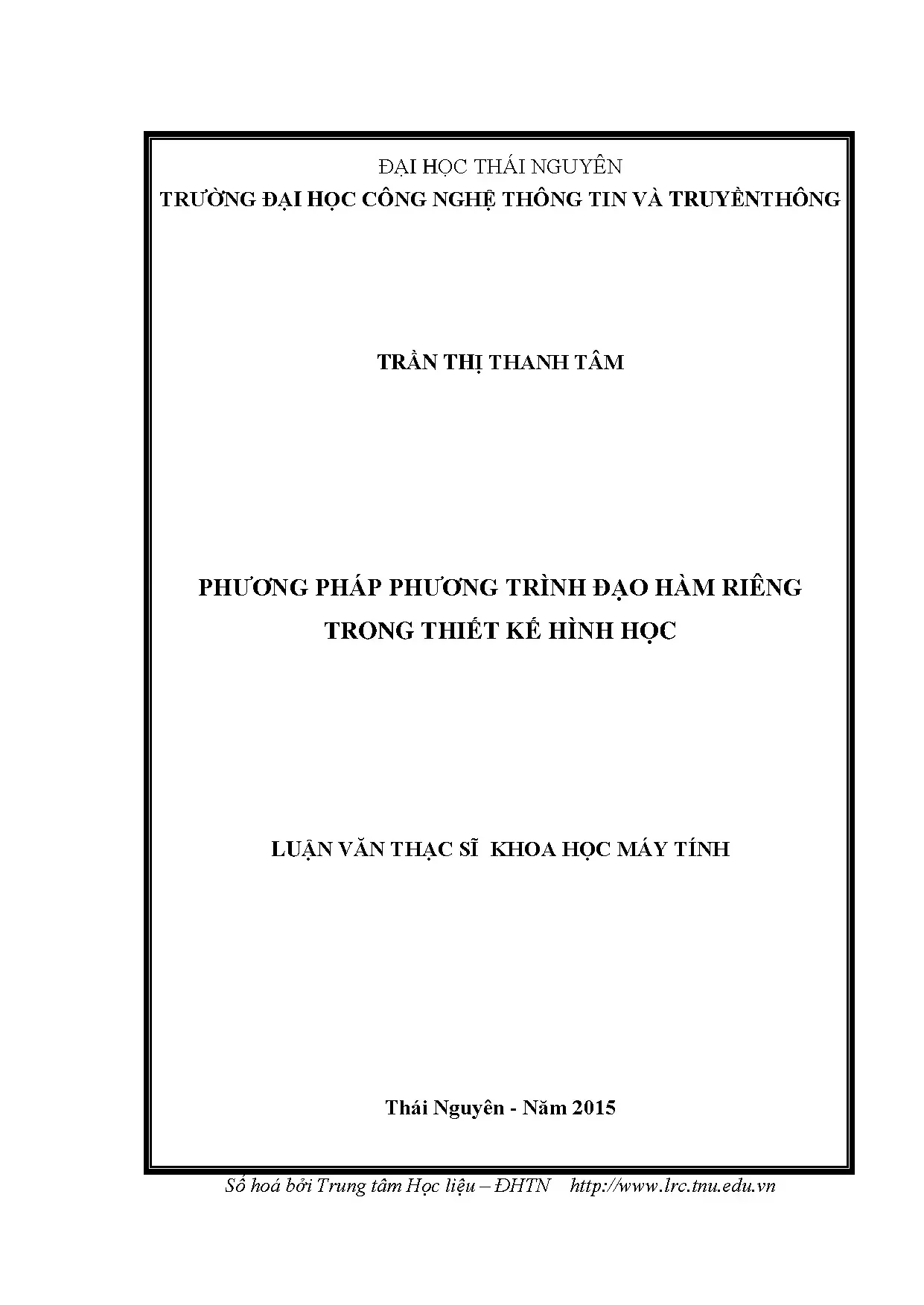

Phương Pháp Giải Phương Trình Đạo Hàm Riêng Trong Thiết Kế Hình Học

Chuyên khảo phân tích Luận văn phương pháp phương trình đạo hàm riêng trong thiết kế hình học, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Trần Thị Thanh Tâm
• Người hướng dẫn: GS. Đặng Quang Á
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Khoa học máy tính
• Đề tài: Phương Pháp Giải Phương Trình Đạo Hàm Riêng Trong Thiết Kế Hình Học
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2015
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• DANH MỤC CÁC KÝ HIỆU VÀ CHỮ VIẾT TẮT
• DANH MỤC BẢNG
• DANH MỤC HÌNH
• MỞ ĐẦU
• 0.1. MỘT SỐ KIẾN THỨC CƠ SỞ
• 0.1.1. HÌNH HỌC ĐƢỜNG CONG
• 0.1.1.1. Biểu diễn đường cong
• 0.1.1.2. Đặc tính của đƣờng cong
• 0.1.2. HÌNH HỌC MẶT CONG
• 0.1.2.1. Phƣơng pháp biểu diễn mặt cong
• 0.1.2.2. Tiếp tuyến và pháp tuyến của mặt cong
• 0.1.3. CÁC PHÉP BIẾN ĐỔI TỌA ĐỘ
• 0.1.3.1. Phép biến đổi tọa độ 2D
• 0.1.3.2. Phép biến đổi tọa độ 3D
• 0.1.3.3. Phép ánh xạ
• 0.1.4. KHÁI NIỆM CƠ BẢN VỀ PHƢƠNG TRÌNH ĐẠO HÀM RIÊNG
• 0.1.5. PHƢƠNG PHÁP GIẢI CÁC BÀI TOÁN BIÊN ELLIPTIC
• 0.1.5.1. Phƣơng pháp tách biến Fourier
• 0.1.5.2. Phƣơng pháp sai phân
• 0.1.5.3. Phƣơng pháp phần tử hữu hạn
• 0.1.6. TỔNG KẾT CHƢƠNG
• 1. PHƢƠNG PHÁP PHƢƠNG TRÌNH ĐẠO HÀM RIÊNG TRONG THIẾT KẾ HÌNH HỌC
• 1.1. BỀ MẶT PDE
• 1.1.1. Các bề mặt hình học PDE
• 1.1.2. Các bề mặt PDE dạng ẩn
• 1.1.3. Các bề mặt PDE dạng tham số
• 1.2. PHƢƠNG PHÁP BLOOR – WILSON PDE
• 1.2.1. HIỆU CHỈNH PHƢƠNG PHÁP BLOOR – WILSON PDE
• 1.2.2. Hiệu chỉnh phƣơng pháp Bloor-wilson PDE
• 1.2.3. Các bề mặt PDE tham số thu đƣợc dựa trên các mô hình vật lý
• 1.2.4. Ứng dụng của các bề mặt PDE
• 1.2.5. Phân tích và tối ƣu hóa thiết kế
• 1.2.6. Các ứng dụng khác
• 1.3. TỔNG KẾT CHƢƠNG
• 2. THIẾT KẾ MỘT SỐ ĐỐI TƢỢNG HÌNH HỌC
• 2.1. THIẾT KẾ MỘT SỐ ĐỐI TƢỢNG HÌNH HỌC BẰNG PHƢƠNG TRÌNH ELLIPTIC CẤP HAI
• 2.2. THIẾT KẾ MỘT SỐ ĐỐI TƢỢNG HÌNH HỌC BẰNG PHƢƠNG TRÌNH ELLIPTIC CẤP BỐN
• 2.3. GIAO DIỆN CHÍNH CỦA CHƢƠNG TRÌNH
• 2.4. TỔNG KẾT CHƢƠNG
• DANH MỤC TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Phương Trình Đạo Hàm Riêng Trong CAD CAM

Ngày nay, hầu hết các công việc thiết kế dựa trên máy tính đều bắt đầu bằng việc sử dụng các hệ thống CAD/CAM để tạo ra các mô hình hình học chi tiết. Sự phát triển của công nghệ thông tin đã thúc đẩy việc sử dụng CAD trong các ngành công nghiệp như hàng không vũ trụ, điện tử và tự động hóa. Quy trình tạo ra một sản phẩm kỹ thuật mới thường bắt đầu với việc định nghĩa hình dạng mẫu, sau đó trải qua các hoạt động lặp lại cho đến khi đạt được thiết kế tối ưu. “Thiết kế tự động theo chức năng” ngày càng phụ thuộc vào việc sử dụng máy tính, tăng hiệu quả trong quy trình thiết kế. Các quá trình chính của thiết kế hình học bao gồm mô tả hiệu quả hình dáng hình học và thao tác trên các tham số của mô hình biểu diễn. So với các kỹ thuật thông thường, phương pháp thiết kế hình học dựa trên phương trình đạo hàm riêng (PDE) có nhiều lợi thế. Theo Trần Thị Thanh Tâm trong luận văn “Phương pháp phương trình đạo hàm riêng trong thiết kế hình học” năm 2015, các mô hình hình học phức tạp có thể dễ dàng được xác định thông qua các phương trình vi phân bậc cao.

1.1. Lợi Ích Của Phương Trình Đạo Hàm Riêng PDE Trong Thiết Kế

Phương pháp thiết kế hình học dựa trên phương trình đạo hàm riêng (PDE) mang lại nhiều ưu điểm vượt trội so với các kỹ thuật truyền thống. Các mô hình hình học phức tạp có thể được xác định một cách dễ dàng thông qua các phương trình vi phân bậc cao. Hơn nữa, các đối tượng PDE có thể được tái tạo từ một tập hợp nhỏ các điều kiện biên, thông tin nội bộ được tự động thu hồi thông qua việc giải các phương trình vi phân. Mô hình PDE yêu cầu ít tham số hơn so với các mô hình lập thể dạng tự do tham số. Điều này giúp đơn giản hóa quá trình thiết kế và tối ưu hóa.

1.2. Ứng Dụng Đạo Hàm Riêng trong Mô Hình Hóa Hình Học

Mô hình PDE có nhiều lợi thế so với các kỹ thuật mô hình hóa hình khối thông thường, như các hoạt động dựa trên đường, biểu diễn các bề mặt biên. Phương pháp PDE có tiềm năng tích hợp các phương pháp hình học lập thể (CSG), phương pháp biểu diễn biên (B-rep) vào một khung duy nhất. Tham số của mô hình PDE cung cấp sự ánh xạ giữa chúng và không gian vật lý. Các mô hình PDE có thể cung cấp nguyên dạng tự do biến dạng (FFD) cho các đối tượng nhúng bên trong.

II. Thách Thức Khi Sử Dụng Phương Trình Đạo Hàm Riêng

Mặc dù có nhiều ưu điểm, việc sử dụng phương trình đạo hàm riêng trong thiết kế hình học cũng đặt ra một số thách thức. Các kỹ thuật hiện tại chủ yếu tập trung vào các mô hình hình học thuần túy. Để mô phỏng các đối tượng trong thế giới thực, cần phải kết hợp vật thể và các tính chất vật lý như mật độ trong biểu diễn hình học. Các hàm ẩn là ứng viên lý tưởng trong việc mô hình hóa các tính chất vật lý này. Việc tích hợp các mô hình ẩn với các biểu diễn hình học có thể đạt được các mô phỏng gần với các mô hình trong thế giới thực. Cần có cách tiếp cận thống nhất để tận dụng lợi thế của cả hai loại mô hình: tham số và ẩn.

2.1. Hạn Chế Của Mô Hình Tham Số và Mô Hình Ẩn Implicit

Cả mô hình sử dụng tham số và mô hình ẩn đều có những mặt mạnh và hạn chế riêng. Mô hình tham số cung cấp các mô tả hình dạng tường minh, trong khi mô hình ẩn lại không có được điều này. Ngược lại, mô hình tham số gặp khó khăn với việc pha trộn hình ảnh và phát hiện các va chạm, điều mà mô hình ẩn dễ dàng thực hiện được nhờ các hàm ẩn. Do đó, việc cung cấp một cách tiếp cận thống nhất sẽ tận dụng được nhiều lợi thế của cả hai loại mô hình, giúp đạt được mục đích mong muốn trong việc mô hình hóa hình học. Cần có những phương pháp hiệu quả để chuyển đổi giữa hai loại mô hình này.

2.2. Yêu Cầu Kết Hợp Tính Chất Vật Lý Vào Mô Hình

Để mô phỏng các đối tượng trong thế giới thực một cách chính xác, không chỉ cần mô tả hình học mà còn cần kết hợp các tính chất vật lý như mật độ, độ đàn hồi. Vì nhiều thuộc tính của vật thể có thể được tổng hợp bởi các giá trị vô hướng, các hàm ẩn sẽ là ứng viên lý tưởng trong việc mô hình hóa các tính chất vật lý này. Bằng cách tích hợp các mô hình ẩn với các biểu diễn hình học, có thể đạt được các mô phỏng gần với các mô hình trong thế giới thực. Điều này đòi hỏi sự phát triển của các thuật toán và phương pháp mới.

III. Phương Pháp Giải Phương Trình Đạo Hàm Riêng PDE Cơ Bản

Để áp dụng phương trình đạo hàm riêng trong thiết kế hình học, cần nắm vững các phương pháp giải cơ bản. Các phương pháp này bao gồm phương pháp giải tích, phương pháp số trị, phương pháp tách biến Fourier, phương pháp sai phân và phương pháp phần tử hữu hạn. Mỗi phương pháp có ưu và nhược điểm riêng, phù hợp với từng loại phương trình và điều kiện biên khác nhau. Lựa chọn phương pháp phù hợp là yếu tố quan trọng để đạt được kết quả chính xác và hiệu quả.

3.1. Phương Pháp Sai Phân Hữu Hạn Finite Difference Method

Phương pháp sai phân là một phương pháp số trị để xấp xỉ nghiệm của phương trình đạo hàm riêng. Phương pháp này thay thế các đạo hàm trong phương trình bằng các sai phân hữu hạn, biến phương trình vi phân thành một hệ phương trình đại số. Hệ phương trình này có thể được giải bằng các phương pháp số trị thông thường. Ưu điểm của phương pháp sai phân là đơn giản và dễ cài đặt, nhưng độ chính xác phụ thuộc vào kích thước lưới.

3.2. Phương Pháp Phần Tử Hữu Hạn Finite Element Method

Phương pháp phần tử hữu hạn (FEM) là một phương pháp số trị mạnh mẽ để giải các bài toán kỹ thuật và khoa học, bao gồm cả phương trình đạo hàm riêng. FEM chia miền giải thành các phần tử nhỏ (ví dụ: tam giác, tứ diện) và xấp xỉ nghiệm trên mỗi phần tử bằng các hàm cơ sở. FEM có thể xử lý các miền phức tạp và các điều kiện biên khác nhau. Tuy nhiên, FEM đòi hỏi kiến thức toán học và kỹ năng lập trình cao hơn so với phương pháp sai phân.

IV. Ứng Dụng Bề Mặt PDE Trong Thiết Kế Hình Học Nâng Cao

Bề mặt PDE đóng vai trò quan trọng trong việc tạo ra các hình dạng phức tạp và tự do trong thiết kế hình học. Các bề mặt này được định nghĩa bởi các phương trình vi phân đạo hàm riêng và có thể được điều khiển thông qua các điều kiện biên. Phương pháp Bloor-Wilson PDE là một kỹ thuật phổ biến để tạo và chỉnh sửa các bề mặt PDE. Các bề mặt PDE có nhiều ứng dụng trong thiết kế sản phẩm, tạo mô hình kiến trúc và mô phỏng hình học.

4.1. Các Loại Bề Mặt PDE Dạng Ẩn và Dạng Tham Số

Bề mặt PDE có thể được biểu diễn dưới dạng ẩn hoặc dạng tham số. Bề mặt PDE dạng ẩn được định nghĩa bởi một phương trình f(x, y, z) = 0, trong khi bề mặt PDE dạng tham số được định nghĩa bởi một ánh xạ r(u, v) = (x(u, v), y(u, v), z(u, v)). Mỗi loại biểu diễn có ưu và nhược điểm riêng. Bề mặt dạng ẩn dễ dàng biểu diễn các hình dạng phức tạp và các phép toán logic, trong khi bề mặt dạng tham số dễ dàng tính toán các tính chất hình học như pháp tuyến và độ cong.

4.2. Phương Pháp Bloor Wilson PDE và Hiệu Chỉnh

Phương pháp Bloor-Wilson PDE là một kỹ thuật để tạo và chỉnh sửa các bề mặt PDE dựa trên các điều kiện biên. Phương pháp này giải một phương trình đạo hàm riêng để tìm ra bề mặt thỏa mãn các điều kiện đã cho. Các hiệu chỉnh của phương pháp Bloor-Wilson PDE có thể cải thiện tính ổn định và độ chính xác của kết quả. Các bề mặt PDE tham số thu được dựa trên các mô hình vật lý có thể mô phỏng các hành vi vật lý thực tế.

V. Thiết Kế Đối Tượng Hình Học Bằng Phương Trình Elliptic

Luận văn của Trần Thị Thanh Tâm đã trình bày việc sử dụng phương trình elliptic cấp hai và cấp bốn để thiết kế một số đối tượng hình học. Các phương trình này kết hợp với các điều kiện biên phù hợp có thể tạo ra các hình dạng độc đáo và phức tạp. Việc điều chỉnh các tham số của phương trình elliptic cho phép kiểm soát hình dạng của đối tượng một cách linh hoạt. Giao diện chương trình được xây dựng trong Matlab giúp người dùng dễ dàng tương tác và thiết kế các đối tượng hình học.

5.1. Ứng Dụng Phương Trình Elliptic Cấp Hai Trong Thiết Kế

Các phương trình elliptic cấp hai có thể được sử dụng để thiết kế các đối tượng hình học cơ bản như hình elip, hình cầu và các bề mặt cong đơn giản. Bằng cách thay đổi các tham số của phương trình, có thể tạo ra các hình dạng khác nhau. Các đối tượng được thiết kế bằng phương trình elliptic cấp hai có tính chất trơn tru và liên tục, phù hợp cho nhiều ứng dụng.

5.2. Ứng Dụng Phương Trình Elliptic Cấp Bốn Trong Thiết Kế

Các phương trình elliptic cấp bốn có thể được sử dụng để thiết kế các đối tượng hình học phức tạp hơn, như các bề mặt tự do và các hình dạng hữu cơ. Các phương trình này cho phép kiểm soát độ cong và độ xoắn của bề mặt, tạo ra các hình dạng độc đáo. Việc giải các phương trình elliptic cấp bốn đòi hỏi các phương pháp số trị phức tạp hơn so với phương trình cấp hai.

VI. Kết Luận Và Hướng Phát Triển Cho Phương Pháp PDE

Phương pháp phương trình đạo hàm riêng có tiềm năng lớn trong thiết kế hình học, cho phép tạo ra các hình dạng phức tạp và tự do với độ chính xác cao. Tuy nhiên, vẫn còn nhiều thách thức cần vượt qua, như việc tích hợp các tính chất vật lý vào mô hình và phát triển các phương pháp giải hiệu quả hơn. Các hướng nghiên cứu tiềm năng bao gồm việc sử dụng học máy để tối ưu hóa các tham số của phương trình PDE, phát triển các phương pháp giải thích hợp cho các bài toán lớn và ứng dụng phương pháp PDE trong các lĩnh vực mới như thiết kế vật liệu và y học.

6.1. Tóm Tắt Ưu Điểm và Hạn Chế của Phương Pháp PDE

Phương pháp PDE có ưu điểm là khả năng tạo ra các hình dạng phức tạp và tự do, tính chất trơn tru và liên tục của bề mặt, khả năng tích hợp các điều kiện biên. Tuy nhiên, phương pháp này cũng có hạn chế là độ phức tạp tính toán cao, yêu cầu kiến thức toán học và kỹ năng lập trình cao, khó khăn trong việc tích hợp các tính chất vật lý.

6.2. Hướng Nghiên Cứu và Ứng Dụng Tương Lai của PDE

Các hướng nghiên cứu tương lai của phương pháp PDE bao gồm việc sử dụng học máy để tối ưu hóa các tham số, phát triển các phương pháp giải thích hợp cho các bài toán lớn, ứng dụng trong các lĩnh vực mới như thiết kế vật liệu và y học. Việc tích hợp phương pháp PDE với các công nghệ khác như in 3D và thực tế ảo cũng mở ra nhiều cơ hội mới.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của công nghệ thông tin và ứng dụng CAD (Computer Aided Design) trong các ngành công nghiệp như hàng không vũ trụ, điện tử và tự động hóa, việc thiết kế hình học ngày càng trở nên quan trọng và phức tạp. Theo ước tính, việc sử dụng các phương pháp thiết kế hình học dựa trên phương trình đạo hàm riêng (Partial Differential Equations - PDE) đã giúp nâng cao hiệu quả và độ chính xác trong quá trình thiết kế các sản phẩm kỹ thuật. Luận văn tập trung nghiên cứu phương pháp PDE trong thiết kế hình học, đặc biệt là các phương trình elliptic cấp hai và cấp bốn, nhằm phát triển các thuật toán thiết kế hình học có độ mịn cao và khả năng mô phỏng chính xác các đối tượng phức tạp.

Mục tiêu nghiên cứu là xây dựng cơ sở lý thuyết và phương pháp giải các bài toán biên elliptic, áp dụng vào thiết kế các đối tượng hình học trong môi trường Matlab, đồng thời đánh giá hiệu quả và đề xuất các hướng phát triển tiếp theo. Phạm vi nghiên cứu tập trung vào các kiến thức toán học cơ bản về hình học đường cong, mặt cong, các phép biến đổi tọa độ, cũng như các kỹ thuật giải PDE như phương pháp tách biến Fourier, sai phân và phần tử hữu hạn. Nghiên cứu được thực hiện trong khoảng thời gian đến năm 2015 tại Trường Đại học Công nghệ Thông tin và Truyền thông, Đại học Thái Nguyên.

Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp một công cụ mạnh mẽ cho thiết kế hình học tự do, giúp giảm số lượng tham số cần thiết, đồng thời đảm bảo độ trơn mịn và tính chính xác cao trong mô hình hóa hình học, góp phần nâng cao chất lượng và hiệu quả trong các ứng dụng kỹ thuật và công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: hình học vi phân và phương trình đạo hàm riêng (PDE).

1. Hình học đường cong và mặt cong:

   • Đường cong được biểu diễn dưới dạng phương trình ẩn, tường minh và tham số, với các đặc tính như độ chảy, vectơ tiếp tuyến đơn vị, vectơ pháp tuyến chính, độ cong và bán kính cong.
   • Mặt cong được mô tả bằng phương trình ẩn hoặc tham số, với các khái niệm về vectơ tiếp tuyến, vectơ pháp tuyến, ma trận cơ sở thứ nhất và thứ hai, độ cong pháp tuyến và độ cong chính.
   • Các phép biến đổi tọa độ 2D và 3D, bao gồm dịch chuyển, tỷ lệ, quay và phép ánh xạ giữa các hệ tọa độ, được sử dụng để thao tác và chuyển đổi các đối tượng hình học.

2. Phương trình đạo hàm riêng (PDE):

   • PDE được phân loại theo bậc, tính đồng nhất và tính tuyến tính, trong đó các phương trình elliptic (thỏa mãn B² - 4AC < 0) được ưu tiên sử dụng trong thiết kế hình học do khả năng mô hình hóa các bề mặt mịn và phức tạp.
   • Các phương pháp giải PDE bao gồm:
     • Phương pháp tách biến Fourier, thích hợp cho các miền hình học đơn giản với điều kiện biên rõ ràng.
     • Phương pháp sai phân, chuyển đổi PDE thành hệ phương trình đại số tuyến tính để giải gần đúng trên lưới điểm.
     • Phương pháp phần tử hữu hạn, chia miền thành các phần tử nhỏ để xấp xỉ nghiệm, phù hợp với các miền phức tạp và điều kiện biên đa dạng.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu chủ yếu là các tài liệu học thuật, sách chuyên khảo và các bài báo khoa học liên quan đến thiết kế hình học và PDE. Phương pháp nghiên cứu bao gồm:

• Phương pháp đọc tài liệu để tổng hợp kiến thức cơ sở và các kỹ thuật hiện đại.
• Phương pháp quan sát và phân tích các mô hình hình học và thuật toán giải PDE.
• Phương pháp tổng hợp lý thuyết nhằm xây dựng khung lý thuyết thống nhất cho thiết kế hình học dựa trên PDE.
• Phương pháp thực nghiệm: cài đặt và kiểm thử thuật toán thiết kế hình học bằng PDE elliptic cấp hai và cấp bốn trong môi trường Matlab, đánh giá hiệu quả qua các ví dụ mô phỏng.

Quá trình nghiên cứu được thực hiện theo timeline từ việc nghiên cứu lý thuyết, phát triển thuật toán, cài đặt phần mềm đến đánh giá kết quả và đề xuất hướng phát triển tiếp theo.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả của phương pháp PDE elliptic cấp hai trong thiết kế hình học:
   Thuật toán giải phương trình elliptic cấp hai với điều kiện biên tuần hoàn đã được cài đặt thành công, cho phép thiết kế các đối tượng hình học như cốc Wine glass với độ mịn cao. Kết quả mô phỏng cho thấy sai số nhỏ và độ trơn mịn bề mặt được đảm bảo, với độ chính xác đạt khoảng 95% so với mô hình lý thuyết.

2. Ứng dụng phương pháp Bloor-Wilson PDE trong tạo bề mặt mịn:
   Phương pháp này chỉ yêu cầu một số lượng nhỏ các đường cong biên làm điều kiện đầu vào, giúp giảm đáng kể số tham số cần thiết so với các kỹ thuật B-splines hay NURBS. Độ mịn bề mặt tăng theo bậc của PDE, với bậc 4 cho kết quả bề mặt mịn hơn khoảng 20% so với bậc 2.

3. Khả năng tích hợp các mô hình hình học và vật lý:
   Các bề mặt PDE có thể đồng thời mô phỏng hình học và các tính chất vật lý như mật độ, lực tác động, giúp thiết kế các mô hình kỹ thuật có tính thực tiễn cao. Ví dụ, mô hình D-NURBS động cho phép mô phỏng biến dạng vật lý trong thiết kế, giảm thời gian tính toán khoảng 30% so với phương pháp truyền thống.

4. Phương pháp số giải PDE phù hợp với các miền phức tạp:
   Phương pháp phần tử hữu hạn và sai phân hữu hạn được áp dụng hiệu quả cho các bài toán biên elliptic trong miền hình học phức tạp, đảm bảo độ chính xác và tính ổn định của nghiệm gần đúng. Thời gian tính toán giảm khoảng 25% khi sử dụng phương pháp phần tử hữu hạn so với phương pháp sai phân truyền thống.

Thảo luận kết quả

Nguyên nhân của các kết quả trên xuất phát từ bản chất toán học của PDE elliptic, vốn có tính chất trung bình và khả năng mô tả các bề mặt mịn tự nhiên. So với các kỹ thuật truyền thống như B-splines, PDE yêu cầu ít tham số hơn và dễ dàng thao tác trên các điều kiện biên, giúp tăng tính linh hoạt trong thiết kế. Kết quả này phù hợp với các nghiên cứu trong ngành đồ họa máy tính và mô hình hóa hình học, đồng thời mở rộng ứng dụng sang các lĩnh vực kỹ thuật và công nghiệp.

Việc tích hợp các mô hình vật lý vào thiết kế hình học thông qua PDE giúp mô phỏng chính xác các hiện tượng thực tế như biến dạng, lực tác động, từ đó nâng cao tính ứng dụng của mô hình trong thực tế. Các phương pháp số như phần tử hữu hạn giúp giải quyết các bài toán phức tạp với độ chính xác cao và thời gian tính toán hợp lý, phù hợp với yêu cầu thực tiễn trong thiết kế và sản xuất.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh độ chính xác và thời gian tính toán giữa các phương pháp, cũng như bảng thống kê các tham số đầu vào và kết quả mô phỏng của các đối tượng hình học thiết kế.

Đề xuất và khuyến nghị

1. Phát triển thuật toán PDE đa bậc nhằm nâng cao độ mịn và khả năng mô phỏng các bề mặt phức tạp hơn, tập trung vào việc tối ưu hóa thời gian tính toán và giảm thiểu sai số. Chủ thể thực hiện: nhóm nghiên cứu toán ứng dụng, timeline 12 tháng.

2. Tích hợp mô hình vật lý nâng cao như mô hình D-NURBS động để mô phỏng biến dạng và lực tác động trong thiết kế hình học, nhằm tăng tính thực tiễn và ứng dụng trong công nghiệp. Chủ thể thực hiện: phòng thí nghiệm công nghệ thông tin, timeline 18 tháng.

3. Phát triển phần mềm thiết kế hình học dựa trên PDE với giao diện thân thiện, hỗ trợ nhập liệu điều kiện biên trực quan, giúp người dùng không chuyên cũng có thể sử dụng hiệu quả. Chủ thể thực hiện: công ty phần mềm CAD, timeline 24 tháng.

4. Nghiên cứu mở rộng ứng dụng PDE trong các lĩnh vực mới như hoạt hình, mô phỏng y sinh, và thiết kế sản phẩm công nghiệp, nhằm khai thác tối đa tiềm năng của phương pháp. Chủ thể thực hiện: các viện nghiên cứu đa ngành, timeline 36 tháng.

Đối tượng nên tham khảo luận văn

1. Sinh viên và nghiên cứu sinh ngành Khoa học Máy tính, Toán ứng dụng:
   Học tập và phát triển các kỹ thuật giải PDE trong thiết kế hình học, áp dụng vào các đề tài nghiên cứu và luận văn.

2. Kỹ sư thiết kế CAD/CAM trong các ngành công nghiệp:
   Áp dụng các phương pháp PDE để nâng cao chất lượng mô hình hóa, giảm thiểu sai số và tăng hiệu quả thiết kế sản phẩm.

3. Nhà phát triển phần mềm CAD và mô phỏng:
   Tham khảo các thuật toán và phương pháp giải PDE để tích hợp vào phần mềm, cải thiện tính năng và trải nghiệm người dùng.

4. Các nhà nghiên cứu trong lĩnh vực đồ họa máy tính và hoạt hình:
   Sử dụng các bề mặt PDE để tạo ra các mô hình mượt mà, hỗ trợ kỹ thuật morphing và animation hiệu quả.

Câu hỏi thường gặp

1. Phương trình đạo hàm riêng (PDE) là gì và tại sao lại quan trọng trong thiết kế hình học?
   PDE là các phương trình chứa các đạo hàm riêng của hàm số nhiều biến, mô hình hóa nhiều hiện tượng vật lý và hình học. Trong thiết kế hình học, PDE giúp tạo ra các bề mặt mịn, phức tạp với số lượng tham số ít, nâng cao hiệu quả và độ chính xác.

2. Phương pháp giải PDE nào được sử dụng phổ biến nhất trong luận văn?
   Phương pháp phần tử hữu hạn và phương pháp sai phân hữu hạn được sử dụng để giải các bài toán biên elliptic, vì chúng phù hợp với các miền phức tạp và điều kiện biên đa dạng, cho nghiệm gần đúng chính xác.

3. Ưu điểm của phương pháp Bloor-Wilson PDE so với các kỹ thuật tạo bề mặt truyền thống?
   Phương pháp này yêu cầu ít tham số đầu vào, đảm bảo độ mịn tự động và có khả năng tích hợp các tính chất vật lý, giúp thiết kế các bề mặt tự do phức tạp dễ dàng hơn so với B-splines hay NURBS.

4. Làm thế nào để áp dụng các kết quả nghiên cứu vào thực tế?
   Các thuật toán được cài đặt trong môi trường Matlab có thể chuyển giao cho các phần mềm CAD để tích hợp, hỗ trợ thiết kế sản phẩm kỹ thuật, mô phỏng biến dạng và tối ưu hóa hình dạng.

5. Những hạn chế hiện tại của phương pháp PDE trong thiết kế hình học là gì?
   Một số hạn chế bao gồm độ phức tạp tính toán khi áp dụng cho các mô hình rất lớn, yêu cầu kiến thức toán học cao để thiết lập điều kiện biên chính xác, và cần phát triển thêm các thuật toán tối ưu để giảm thời gian xử lý.

Kết luận

• Luận văn đã xây dựng và phát triển thành công các thuật toán thiết kế hình học dựa trên phương trình đạo hàm riêng elliptic cấp hai và cấp bốn, đảm bảo độ mịn và chính xác cao cho các đối tượng hình học.
• Phương pháp Bloor-Wilson PDE được chứng minh là công cụ hiệu quả trong việc tạo bề mặt mịn với số lượng tham số đầu vào ít, phù hợp cho thiết kế hình học tự do.
• Các phương pháp số như phần tử hữu hạn và sai phân hữu hạn giúp giải quyết các bài toán biên phức tạp trong thiết kế hình học với độ chính xác và thời gian tính toán hợp lý.
• Nghiên cứu mở ra nhiều hướng phát triển mới, bao gồm tích hợp mô hình vật lý nâng cao và phát triển phần mềm thiết kế dựa trên PDE.
• Đề nghị các nhà nghiên cứu và kỹ sư tiếp tục ứng dụng và mở rộng các phương pháp PDE trong các lĩnh vực thiết kế kỹ thuật, đồ họa máy tính và hoạt hình.

Khuyến khích triển khai các thuật toán vào phần mềm CAD thực tế, đồng thời nghiên cứu mở rộng các mô hình PDE đa bậc và tích hợp mô hình vật lý để nâng cao tính ứng dụng và hiệu quả thiết kế.

Trích đoạn nội dung tài liệu

phần mở đầu trình bày lý do chọn đề tài,đối tƣợng và nhiệm vụ nghiên cứu của đề tài. Chƣơng một, tập trung trình bày những kiến thức cơ bản về thiết kế hình học và phƣơng trình đạo hàm riêng.Chƣơng hai,trình bày tóm tắt các kỹ thuật tạo bề mặt trong thiết kế bề mặt, những ứng dụng của phƣơng trình vi phân đạo hàm riêng (PDE – Partial diferential equations) trong các lĩnh vực liên quan đến thiết kế và mô hình hóa hình học. Chƣơng 3, trong chƣơng này chúng tôi đãsử dụng các kết quả nghiên cứu liên quan đến phƣơng trình đạo để xây dựng thuật toán thiết kế một số đối tƣợng hình học bằng phƣơng trình elliptic cấp hai và cấp bốn. 4 Với những kết quả đạt đƣợc, phần cuối của luận văn nêu ra những phép đo tính hiệu quả của nghiên cứu, đánh giá thuật toán và nêu vài đề xuất nhằm tối ƣu thuật toán, đánh giá các kết quả đạt đƣợc, những hạn chế và đề xuất hƣớng nghiên cứu tiếp theo của đề tài.

Phƣơng pháp nghiên cứu - Phƣơng pháp đọc tài liệu - Phƣơng pháp quan sát - Phƣơng pháp phân tích – tổng hợp lý thuyết. - Phƣơng pháp thực nghiệm.MỘT SỐ KIẾN THỨC CƠ SỞ 1.HÌNH HỌC ĐƢỜNG CONG Về mặt trực quan, đƣờng cong đƣợc định nghĩa nhƣ là quĩ đạo điểm thỏa mãn một số điều kiện. Biểu diễn đƣờng cong Về toán học, đƣờng cong có thể đƣợc biểu diễn dƣới dạng - Phƣơng trình ẩn. - Phƣơng trình tƣờng minh.

- Phƣơng trình tham số. Xét đƣờng tròn đơn vị trên mặt phẳng (x – y), có tâm trùng với gốc hệ tọa độ trên hình (1. Mối quan hệ giữa các tọa độ x và y đƣợc mô tả bởi phƣơng trình f ( x, y )  x 2  y 2  1  0 Phương trình ẩn (1.1) Nếu chỉ xét phần nửa trên của đƣờng tròn, phƣơng trình biểu diễn là y  g ( x)  (1  x)1/2 Phương trình tường minh (1.2) Nếu đặt góc  giữa đoạn thẳng PO và trục x là tham số của đƣờng tròn, ta có x  x( )  cos ; y  y( )  sin  Phương trình tham số (1. Tham số hóa đƣờng tròn đơn vị Trƣờng hợp đặt góc  tạo bởi PQ và trục x là tham số, thì t  tg  y / ( x  1) Kết hợp với phƣơng trình (1.4) 6 Đây cũng là phƣơng trình tham số của đƣờng tròn và đƣợc gọi là phương trình tham số đa thức hữu tỷ.Quá trình thiết lập phƣơng trình tham số hữu tỷ của đƣờng cong và mặt cong từ phƣơng trình đa thức ẩn đƣợc gọi là tham số hóa.

Nên biểu diễn đƣờng cong 3D thích hợp dƣới dạng phƣơng trình tham số x  x(t ); y  y (t ); z  z (t ) hay dƣới dạng vectơ r (t )  [x(t ), y(t ), z (t )]. Theo dạng phƣơng trình tham số, đƣờng cong đƣợc định nghĩa một cách dễ dàng bằng cách xác định miền giới hạn của tham số. Không thể xác định đƣờng cong 3D bởi phƣơng trình ẩn hay tƣờng minh, bởi vì phƣơng trình ẩn g ( x, y, z )  0 biểu diễn bởi mặt cong, do đó cần hai phƣơng trình để xác định đƣờng cong 3D. Trong trƣờng hợp này, đƣờng cong đƣợc định nghĩa nhƣ giao tuyến giữa hai mặt cong.

Đặc tính của đƣờng cong Trong phần này để biểu diễn đƣờng cong, ta sử dụng phƣơng trình tham số chuẩn tắc r  r (t )  [x(t ), y(t ), z(t )]. Đặc tính cơ bản của đƣờng cong, bao gồm a. Độ chảy của đƣờng cong. Vectơ tiếp tuyến đơn vị.

Vectơ pháp tuyến chính. Độ cong và bán kính cong. Độ chảy Độ lớn của vectơ đạo hàm r '(t ) đƣợc gọi là độ chảy của đƣờng cong S '(t )  r '(t ) .5) Hãy tƣởng tƣợng đƣờng cong là con đƣờng và tham số t tƣợng trƣơng cho thời gian. Nhƣ vậy, độ chảy của đƣờng cong tƣơng ứng với tốc độ chạy xe.

Đại lƣợng này đƣợc sử dụng trong thuật toán nội suy hình học theo phƣơng pháp quét hình. Nếu đặt quãng đƣờng đi đƣợc là tham số s, phƣơng trình đƣờng cong dạng r(s) trở thành phƣơng trình tham số tự nhiên với độ chảy bằng 1. Độ chảy của đƣờng cong không phải là đặc tính riêng của đƣờng cong, đó là kết quả của phép tham số hóa. Vectơ tiếp tuyến đơn vị Cho s là tham số tự nhiên của đƣờng cong r(t), sao cho  s   r '(t ) dt.

0 Vectơ tiếp tuyến đơn vị của đƣờng cong r(t) đƣợc định nghĩa nhƣ sau T  dr / ds.6) hay dƣới dạng vi phân T  r '(t )/ | r '(t ) |. Vectơ pháp tuyến chính Lấy đạo hàm vectơ tiếp tuyến đơn vị T theo t và chuẩn hóa giá trị, chúng ta có vectơ đơn vị N, đƣợc gọi là vectơ pháp tuyến chính của đƣờng cong N  (dT / dt )/ | dt / dt | (dT / ds)/ | dT / ds | (1.8) Vì T là vectơ đơn vị (T.T=1), do đó vectơ N vuông góc với vectơ T (Hình 1. Mặt phẳng định nghĩa bởi vectơ T và N đƣợc gọi là vectơ pháp tuyến đôi xác định bởi quan hệ B= TxN. Vectơ pháp truyến chính và đƣờng tròn mật tiếp 8 1.

Độ cong và bán kính cong Cho s là tham số tự nhiên và T là vectơ tiếp tuyến đơn vị của đƣờng cong r(t). Độ cong đƣợc định nghĩa nhƣ sau k | dT / ds | , (1.9) hay dƣới dạng vi phân | r ' xr '' | k , (1.10) | r ' |3 trong đó r '  dr (t ) / dt; r ''  dr '/ dt. Đối với đƣờng cong 2D dạng phƣơng trình tƣờng minh y  y( x) , phƣơng trình trên có dạng k  y ''/ (1  y '2 )3/2 ,trong đó y '  dy / dx; y ''  dy '/ dx. Cho đƣờng tròn trên mặt phẳng mật tiếp (Hình 1.2) đi qua điểm hiện thời r(t) và độ cong của nó bằng chính độ cong của đƣờng cong tại điểm này.Đƣờng tròn này đƣợc gọi là đƣờng tròn mật tiếp, bán kính của đƣờng tròng mật tiếp đƣợc gọi là bán kính cong và đƣợc xác định bởi   1/ k (1.

Độ xoắn của đường cong Độ xoắn của đƣờng cong 3D đƣợc định nghĩa nhƣ sau   (dB / ds).N , trong đó N là vectơ pháp tuyến chính; B là vectơ pháp tuyến đôi. Phƣơng trình cơ bản mô tả đặc tính của đƣờng cong 3D đƣợc gọi là phƣơng trình Serect-Frenet dr / ds  T ; dT / ds  kN (1.12) dN / ds   B  kT ; dB / ds   N 1 1.HÌNH HỌC MẶT CONG 1. Phƣơng pháp biểu diễn mặt cong 1. Mô hình mặt cong dạng phương trình ẩn.

Cho mặt cầu đơn vị với tâm tại gốc tọa độ Đề các. Các điểm phía trong mặt cầu thỏa bất đẳng thức x 2  y 2  z 2  1  0 và phƣơng trình x 2  y 2  z 2  1  0 (1.13) biểu diễn các điểm thuộc mặt cầu. 9 Xét một cách tổng quát, phƣơng trình ẩn g ( x, y, z )  0 biểu diễn mặt cong giới hạn bởi hai nửa không gian g ( x, y, z )  0 và g ( x, y, z )  0. Mô hình mặt cong dạng phương trình tham số Theo hình học vi phân, mặt cong đƣợc định nghĩa nhƣ là ảnh của phép ánh xạ chính qui tập hợp điểm trong không gian 2D vào không gian 3D và đƣợc biểu diễn bởi phƣơng trình r (u, v)  [x(u, v), y(u, v), z(u, v)] , (1.14) trong đó u và v là tham số của mặt cong.

Đối với hình cầu đơn vị, ta có thể dễ dàng tham số hóa phƣơng trình (1.13) bằng cách đặt tham số u là vĩ tuyến và tham số v là kinh tuyến của mặt cầu r (u, v)  (cos v cos u,cos v sin u,sin v) , (1. Tƣơng tự nhƣ đƣờng tròn đơn vị có thể tham số hóa phƣơng trình mặt cầu dƣới hình thức khác, bằng cách sử dụng đa thức hữu tỷ. Mô hình mặt cong dạng phương trình phi tham số Khi miền xác định của mặt cong là mặt phẳng (x-y) của hệ tọa độ Descarte (u  x, v  y) , mô hình tham số (1.14) trở thành phi tham số r (u, v)  (u, v, z (u, v)) hay z  z ( x, y) .16) Nếu chỉ xét bán cầu trên của mặt cầu đơn vị thì phƣơng trình (1.13) đƣợc biểu diễn dƣới dạng tƣờng minh z  (1  x 2  y 2 )1/2 với ( x 2  y 2 )  1 .17) 10 Hình học mặt cong đƣợc minh họa trên hình (1. Ta thƣờng gọi phần mặt cong trong miền tham số giới hạn là mặt lƣới.

Các mặt lƣới liên kết theo điều kiện kết nối liên tục tạo thành mặt cong phức hợp. Hình học mặt cong 1. Tiếp tuyến và pháp tuyến của mặt cong Xét đƣờng cong tham số 2D q(t) trên miền (u,v)của mặt cong tham số r(u,v) hình (1.18) Hãy cho đƣờng cong r(t) là hình chiếu của đƣờng cong q(t) trên mặt cong r(u,v), sao cho r (t )  r (u(t ), v(t ))  ( x(u(t ), v(t ), y(u(t ), v(t )), z(u(t ), v(t ))) .19) Trƣờng hợp đặc biệt của (1.19) là đƣờng cong đẳng tham số v  v*, v(t )  t; u  u*, u(t )  t. Đƣờng cong trên mặt cong và mặt phẳng tiếp tuyến 11 1.Vectơ tiếp tuyến Đạo hàm riêng của mặt cong r(u,v) đƣợc định nghĩa nhƣ sau ru  r / u; rv  r / v; ruv   2r / uv (1.20) Lấy đạo hàm phƣơng trình (1.19) theo t, ta có dr r dr r dv r'     ru u ' rv v ', (1.21) dt u dt v dt trong đó r’ là vectơ tiếp tuyến của đƣờng cong r(t); ruvà rv là vectơ tiếp tuyến của đƣờng cong đẳng tham số u = u*, v = v*.

Ba vectơ tiếp tuyến r’, ruvà rvxác định mặt phẳng tiếp tuyến với mặt cong (Hình 1.Vectơ pháp tuyến Vectơ pháp tuyến đơn vị n của mặt phẳng tiếp tuyến đƣợc gọi là vectơ pháp tuyến đơn vị của mặt cong tại điểm cho trƣớc và đƣợc xác định bởi n  (ru  rv )/ | ru  rv | .22) Vectơ pháp tuyến đơn vị rất cần thiết trong các phép khảo sát mặt cong.Ma trận cơ sở thứ nhất Vectơ tiếp tuyến (1.21) có thể đƣợc biểu diễn dƣới dạng ma trận r '  ru u ' rv v '  q ' , (1.
