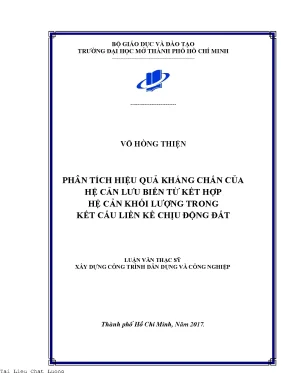

Phân tích hiệu quả kháng chấn của hệ cản lưu biến từ kết hợp hệ cản khối lượng trong kết cấu liền kề chịu động đất

Chuyên khảo phân tích Phân tích hiệu quả kháng chấn của hệ cản lưu biến từ kết hợp hệ cản khối, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên

• Tác giả: Võ Hồng Thiện
• Người hướng dẫn: PGS. Nguyễn Trọng Phước
• Trường học: Trường Đại Học Mở Thành Phố Hồ Chí Minh
• Chuyên ngành: Xây Dựng
• Đề tài: Phân Tích Hiệu Quả Giảm Chấn Của Hệ Cản Lưu Biến Từ Kết Hợp Hệ Cản Khối Lượng Trong Kết Cấu Chịu Động Đất
• Loại tài liệu: Luận Văn Thạc Sỹ
• Năm xuất bản: 2017
• Địa điểm: Thành Phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: GIỚI THIỆU
• 1.1. GIỚI THIỆU CHUNG
• 1.2. MỤC TIÊU NGHIÊN CỨU
• 1.3. PHẠM VI NGHIÊN CỨU
• 1.4. CẤU TRÚC CỦA LUẬN VĂN
• 2. CHƯƠNG 2: TỔNG QUAN GIẢM CHẤN KẾT CẤU
• 2.1. Giảm chấn bị động
• 2.2. Giảm chấn chủ động
• 2.3. Giảm chấn kết hợp
• 2.4. Giảm chấn bán chủ động
• 2.5. HỆ CẢN LƯU BIẾN TỪ
• 2.5.1. Cấu tạo chất lưu biến từ
• 2.5.2. Cơ chế hoạt động của chất lưu
• 2.5.3. Cấu tạo hệ cản lưu biến từ
• 2.5.4. Mô hình cơ học hệ cản MR
• 2.6. HỆ CẢN KHỐI LƯỢNG
• 2.6.1. Sơ lược về hệ cản khối lượng
• 2.6.2. Ứng dụng hệ cản khối lượng trong thực tiễn
• 2.7. CÁC NGHIÊN CỨU TRONG VÀ NGOÀI NƯỚC
• 2.7.1. Các nghiên cứu ngoài nước
• 2.7.2. Các nghiên cứu trong nước
• 2.8. KẾT LUẬN CHƯƠNG
• 3. CHƯƠNG 3: MÔ HÌNH KẾT CẤU
• 3.1. Mô hình hệ cản TMD
• 3.2. Phương trình chuyển động của hệ kết cấu chịu động đất
• 3.3. TÍNH TOÁN LỰC ĐIỀU KHIỂN MR
• 3.4. PHƯƠNG PHÁP SỐ GIẢI HỆ PHƯƠNG TRÌNH VI PHÂN ĐỘNG LỰC HỌC
• 3.4.1. Phương pháp tích phân Newmark
• 3.4.2. Phương pháp tích phân Runge Kutta
• 3.4.3. Thuật toán giải phương trình vi phân chuyển động
• 3.5. ĐÁNH GIÁ BĂNG GIA TỐC NỀN
• 3.6. KẾT LUẬN CHƯƠNG
• 4. CHƯƠNG 4: HỆ KẾT CẤU
• 4.1. Thông số mô hình kết cấu
• 4.2. Thông số thiết bị cản MR
• 4.3. Các trường hợp khảo sát số
• 4.4. DỮ LIỆU TRẬN ĐỘNG ĐẤT
• 4.5. KHẢO SÁT SỐ KIỂM CHỨNG CHƯƠNG TRÌNH TÍNH
• 5. CHƯƠNG 5: PHÂN TÍCH ĐÁP ỨNG CỦA KẾT CẤU
• 5.1. Phân tích hiệu quả của tỉ số khối lượng μ
• 5.2. Phân tích hiệu quả đáp ứng của kết cấu dưới tác động của băng gia tốc nền Elcentro
• 5.3. Phân tích hiệu quả đáp ứng của kết cấu TMD dưới tác động của băng gia tốc nền Northdge
• 5.4. Phân tích hiệu quả đáp ứng của kết cấu dưới tác động của băng gia tốc nền Kobe
• 5.5. Phân tích hiệu quả điện thế của hệ cản MR dưới tác động của băng gia tốc nền Elcentro
• 5.6. Phân tích hiệu quả của số lượng MR dưới tác động của băng gia tốc nền Elcentro
• 6. CHƯƠNG 6: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN ĐỀ TÀI
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Giảm Chấn và Kết Cấu Chịu Động Đất

Động đất là thảm họa thiên nhiên gây ra những hậu quả nghiêm trọng, ảnh hưởng đến sự an toàn của các công trình dân dụng và công trình công nghiệp. Việc nghiên cứu và ứng dụng các giải pháp thiết kế kháng chấn để giảm thiểu thiệt hại do động đất là vô cùng quan trọng. Các hệ thống giảm chấn như hệ cản lưu biến từ (MR Damper), hệ cản khối lượng (Tuned Mass Damper - TMD) đã được chứng minh là hiệu quả trong việc bảo vệ kết cấu khỏi những tác động tiêu cực của động đất. Bài viết này sẽ phân tích chi tiết hiệu quả của việc kết hợp MR Damper và TMD trong kết cấu chịu động đất. Dẫn chứng từ (Anninhthudo, 2015) cho thấy những trận động đất lớn gần đây đã gây ra thiệt hại to lớn về người và tài sản, nhấn mạnh sự cần thiết của các giải pháp giảm chấn hiệu quả. Theo (Chopra, 2007) và (Cường, 2013), việc tăng độ cứng kết cấu không phải lúc nào cũng hiệu quả, do đó, hệ thống điều khiển kết cấu trở nên quan trọng.

1.1. Tầm Quan Trọng của Thiết Kế Kháng Chấn trong Xây Dựng

Công tác thiết kế kháng chấn đóng vai trò then chốt trong việc đảm bảo an toàn cho các công trình dân dụng và công trình công nghiệp. Việc này không chỉ giảm thiểu rủi ro sụp đổ mà còn bảo vệ tính mạng con người và giảm thiểu thiệt hại kinh tế do động đất. Các tiêu chuẩn thiết kế kết cấu chịu động đất ngày càng được cập nhật và hoàn thiện, chú trọng đến việc sử dụng các vật liệu và kỹ thuật xây dựng tiên tiến, cũng như các hệ thống giảm chấn hiệu quả. Các giải pháp thiết kế kháng chấn cần xem xét đến đặc điểm địa chất của khu vực, cường độ động đất tiềm ẩn và các yếu tố khác để đưa ra phương án tối ưu nhất.

1.2. Giới Thiệu Chung về Hệ Cản Lưu Biến Từ và Hệ Cản Khối Lượng

Hệ cản lưu biến từ (MR Damper) và hệ cản khối lượng (Tuned Mass Damper - TMD) là hai trong số những công nghệ giảm chấn tiên tiến nhất hiện nay. MR Damper sử dụng chất lỏng lưu biến từ có khả năng thay đổi độ nhớt dưới tác dụng của từ trường, giúp điều chỉnh lực cản một cách linh hoạt. TMD, ngược lại, là một hệ thống cơ học được thiết kế để hấp thụ năng lượng dao động của công trình, giảm thiểu biên độ và gia tốc khi xảy ra động đất. Sự kết hợp giữa hai hệ thống này hứa hẹn mang lại hiệu quả giảm chấn vượt trội.

II. Thách Thức và Yêu Cầu Thiết Kế Hệ Giảm Chấn Chịu Động Đất

Việc thiết kế và triển khai hệ giảm chấn cho kết cấu chịu động đất đặt ra nhiều thách thức kỹ thuật. Cần phải xác định chính xác các thông số kỹ thuật giảm chấn phù hợp với đặc điểm của từng kết cấu và điều kiện động đất cụ thể. Ngoài ra, việc tích hợp MR Damper và TMD vào kết cấu hiện có đòi hỏi sự tính toán và điều chỉnh cẩn thận để đảm bảo tính ổn định và hiệu quả. Sự phức tạp trong mô hình hóa và phân tích phi tuyến của hệ cản lưu biến từ cũng là một trở ngại lớn. Các nghiên cứu cần tập trung vào việc nâng cao tính toán độ tin cậy và giảm thiểu sai số trong quá trình thiết kế giảm chấn.

2.1. Các Yếu Tố Ảnh Hưởng Đến Hiệu Quả Giảm Chấn Của MR Damper

Hiệu quả giảm chấn của MR Damper phụ thuộc vào nhiều yếu tố, bao gồm thông số kỹ thuật giảm chấn, cường độ từ trường, tính chất của chất lỏng lưu biến từ, và vị trí lắp đặt trong kết cấu. Việc lựa chọn thuật toán điều khiển phù hợp cũng đóng vai trò quan trọng trong việc tối ưu hóa hiệu suất của MR Damper. Theo (Yang, 2002), khả năng giảm chấn được mô tả thông qua mối quan hệ về năng lượng, nhấn mạnh vai trò của MR Damper trong việc hấp thụ năng lượng do động đất gây ra.

2.2. Tối Ưu Hóa Thông Số Kỹ Thuật của TMD để Giảm Rung Động

Để TMD hoạt động hiệu quả, cần phải tối ưu hóa các thông số kỹ thuật như khối lượng, độ cứng, và damping ratio. Tần số dao động của TMD phải được điều chỉnh sao cho gần với tần số tự nhiên của kết cấu để đạt được hiệu quả giảm rung động tối đa. Các phương pháp tính toán độ tin cậy và mô hình hóa tiên tiến cần được áp dụng để xác định các thông số kỹ thuật tối ưu cho TMD, đảm bảo rằng nó có thể hoạt động hiệu quả trong các điều kiện động đất khác nhau.

III. Phương Pháp Phân Tích và Mô Hình Hóa Hệ Giảm Chấn

Việc phân tích hiệu quả của hệ cản lưu biến từ kết hợp hệ cản khối lượng đòi hỏi các phương pháp mô hình hóa và phân tích chính xác. Các mô hình phần tử hữu hạn phức tạp thường được sử dụng để mô phỏng ứng xử kết cấu dưới tác động của động đất. Phân tích phi tuyến là cần thiết để đánh giá chính xác ứng xử của MR Damper và TMD, đặc biệt là trong các điều kiện động đất mạnh. Các phần mềm mô phỏng động đất chuyên dụng như MATLAB cũng được sử dụng để thực hiện các tính toán và phân tích phức tạp.

3.1. Sử Dụng Phần Mềm Mô Phỏng Động Đất để Đánh Giá Ứng Xử Kết Cấu

Các phần mềm mô phỏng động đất cho phép các kỹ sư xây dựng dự đoán và đánh giá ứng xử kết cấu dưới tác động của các trận động đất khác nhau. Bằng cách nhập dữ liệu về gia tốc nền, đặc điểm địa chất và thông số kỹ thuật của kết cấu, các phần mềm này có thể tạo ra các mô hình hóa chi tiết và phân tích chính xác về ứng suất, biến dạng, và dao động. Kết quả phân tích này giúp các kỹ sư đưa ra các quyết định thiết kế giảm chấn sáng suốt, đảm bảo an toàn cho công trình.

3.2. Mô Hình Hóa MR Damper bằng Mô Hình Bouc Wen Hiệu Chỉnh

Mô hình Bouc-Wen hiệu chỉnh là một công cụ mạnh mẽ để mô hình hóa ứng xử phi tuyến của MR Damper. Mô hình này có thể mô tả chính xác mối quan hệ giữa lực cản, vận tốc, và từ trường. Việc sử dụng mô hình Bouc-Wen hiệu chỉnh cho phép các kỹ sư dự đoán ứng xử của MR Damper trong các điều kiện động đất khác nhau và tối ưu hóa các thuật toán điều khiển để đạt được hiệu quả giảm chấn tốt nhất. Theo luận văn, mô hình Bouc-Wen được sử dụng hiệu chỉnh.

IV. Ứng Dụng Thực Tế và Kết Quả Nghiên Cứu về Hệ Giảm Chấn

Nhiều kết cấu nhà cao tầng, cầu, và công trình dân dụng khác đã được trang bị hệ cản lưu biến từ và hệ cản khối lượng để nâng cao khả năng chịu động đất. Các kết quả nghiên cứu thực nghiệm và mô phỏng cho thấy rằng việc kết hợp MR Damper và TMD có thể giảm đáng kể dao động, ứng suất, và biến dạng trong kết cấu khi xảy ra động đất. Điều này giúp bảo vệ kết cấu khỏi hư hỏng và sụp đổ, đồng thời đảm bảo an toàn cho người sử dụng.

4.1. Các Dự Án Tiêu Biểu Sử Dụng MR Damper và TMD

Một số dự án tiêu biểu sử dụng MR Damper bao gồm các tòa nhà cao tầng ở Nhật Bản và Hoa Kỳ. TMD cũng được sử dụng rộng rãi trong các kết cấu cầu và tòa nhà cao tầng trên toàn thế giới. Các dự án này đã chứng minh tính hiệu quả của hệ giảm chấn trong việc giảm thiểu tác động của động đất và gió mạnh, cải thiện sự thoải mái cho người sử dụng và kéo dài tuổi thọ của kết cấu.

4.2. Phân Tích Hiệu Quả Năng Lượng của Hệ Giảm Chấn

Việc phân tích hiệu quả năng lượng của hệ giảm chấn là rất quan trọng để đảm bảo rằng nó hoạt động một cách hiệu quả và bền vững. Hệ giảm chấn cần được thiết kế sao cho tiêu thụ ít năng lượng nhất có thể trong quá trình hoạt động, đồng thời vẫn đảm bảo khả năng giảm rung động và bảo vệ kết cấu. Các thuật toán điều khiển thông minh và các thiết bị tiết kiệm năng lượng có thể được sử dụng để tối ưu hóa hiệu quả năng lượng của hệ giảm chấn.

V. Đánh Giá và So Sánh Hiệu Quả Giảm Chấn Của Các Phương Pháp

So sánh hiệu quả giữa hệ cản lưu biến từ kết hợp hệ cản khối lượng với các phương pháp giảm chấn truyền thống cho thấy sự vượt trội về khả năng kiểm soát dao động và giảm thiểu ứng suất trong kết cấu. Phân tích chi tiết các thông số như chuyển vị, gia tốc, và ứng suất giúp đánh giá chính xác hiệu quả của từng phương pháp. Nghiên cứu sâu hơn về khả năng điều khiển bán chủ động của MR Damper mang lại tiềm năng lớn trong việc tối ưu hóa hiệu quả giảm chấn.

5.1. So Sánh Hệ Cản Lưu Biến Từ và Hệ Cản Khối Lượng Với Các Phương Pháp Truyền Thống

So với các phương pháp giảm chấn truyền thống như tăng độ cứng kết cấu hoặc sử dụng vật liệu đàn hồi, hệ cản lưu biến từ và hệ cản khối lượng mang lại nhiều ưu điểm vượt trội. Chúng có khả năng kiểm soát dao động một cách linh hoạt, giảm thiểu ứng suất và biến dạng trong kết cấu, và có thể được điều chỉnh để phù hợp với các điều kiện động đất khác nhau.

5.2. Ưu Điểm của Điều Khiển Bán Chủ Động trong Hệ Cản Lưu Biến Từ

Điều khiển bán chủ động là một phương pháp tiên tiến để kiểm soát ứng xử của hệ cản lưu biến từ. Nó cho phép điều chỉnh lực cản của MR Damper một cách linh hoạt dựa trên thông tin về dao động của kết cấu. Điều này giúp tối ưu hóa hiệu quả giảm chấn và giảm thiểu năng lượng tiêu thụ.

VI. Kết Luận và Hướng Phát Triển Nghiên Cứu Về Giảm Chấn Động Đất

Việc kết hợp hệ cản lưu biến từ và hệ cản khối lượng mang lại hiệu quả giảm chấn vượt trội cho kết cấu chịu động đất. Các nghiên cứu trong tương lai cần tập trung vào việc phát triển các thuật toán điều khiển thông minh hơn, giảm chi phí thiết kế và thi công, và mở rộng ứng dụng của công nghệ này trong các công trình khác nhau. Việc tính toán độ tin cậy của hệ thống cũng cần được chú trọng.

6.1. Các Hướng Nghiên Cứu Tiềm Năng trong Lĩnh Vực Giảm Chấn

Các hướng nghiên cứu tiềm năng trong lĩnh vực giảm chấn bao gồm phát triển các vật liệu lưu biến từ mới với hiệu suất cao hơn, nghiên cứu các phương pháp điều khiển tiên tiến hơn, và tích hợp hệ giảm chấn vào các kết cấu một cách thông minh hơn. Việc phát triển các công cụ mô phỏng và phân tích chính xác hơn cũng là rất quan trọng để nâng cao hiệu quả của thiết kế giảm chấn.

6.2. Đề Xuất Các Giải Pháp Tối Ưu Cho Tương Lai Thiết Kế Kháng Chấn

Để tối ưu hóa thiết kế kháng chấn trong tương lai, cần phải kết hợp các công nghệ giảm chấn tiên tiến với các phương pháp xây dựng bền vững và các vật liệu mới. Các giải pháp thiết kế cần phải linh hoạt và có khả năng thích ứng với các điều kiện động đất khác nhau. Hơn nữa, việc nâng cao nhận thức cộng đồng về tầm quan trọng của thiết kế kháng chấn là rất quan trọng để đảm bảo an toàn cho cộng đồng.

Nội dung chính

Tổng quan nghiên cứu

Động đất là hiện tượng thiên nhiên phức tạp, gây ra những thiệt hại nghiêm trọng về tài sản và sinh mạng con người trên toàn cầu. Theo thống kê, các trận động đất lớn trong những năm gần đây như động đất Tứ Xuyên (2008) làm hơn 69.000 người chết, động đất Haiti (2010) với 220.000 người thiệt mạng, động đất Nhật Bản (2011) và Nepal (2015) cũng gây ra hàng ngàn thương vong. Tại Việt Nam, từ đầu năm 2014 đến tháng 8-2014 đã xảy ra khoảng 29 trận động đất với cường độ từ 2,5 đến 4,7 độ Richter, và trong 60 ngày đầu năm 2015 có 9 trận động đất với cường độ từ 2,4 đến 4,1 độ Richter, chủ yếu tại Quảng Nam và Sơn La. Với tốc độ đô thị hóa nhanh, các công trình cao tầng ngày càng nhiều, việc nghiên cứu và ứng dụng các giải pháp giảm chấn kết cấu chịu động đất trở nên cấp thiết nhằm bảo vệ an toàn cho công trình và con người.

Luận văn tập trung phân tích hiệu quả giảm chấn của hệ cản lưu biến từ (Magneto-Rheological, MR) kết hợp với hệ cản khối lượng (Tuned Mass Damper, TMD) trong kết cấu liền kề chịu động đất. Mục tiêu cụ thể là đề xuất mô hình kết cấu có hệ giảm chấn kết hợp, thiết lập phương trình chuyển động, lựa chọn băng gia tốc nền phù hợp và đánh giá hiệu quả giảm chấn thông qua các chỉ số chuyển vị đỉnh, chuyển vị các tầng và lực cắt lớn nhất. Phạm vi nghiên cứu tập trung vào hai kết cấu khung phẳng liền kề được gắn hệ TMD ở các tầng và nối với nhau bằng hệ MR, chịu tác động của các băng gia tốc nền động đất tiêu biểu như Elcentro 1940, Kobe 1995 và Northridge 1994. Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao độ an toàn và giảm thiểu thiệt hại cho các công trình dân dụng và công nghiệp trong vùng có nguy cơ động đất cao.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Mô hình hiệu chỉnh Bouc-Wen: Đây là mô hình cơ học được sử dụng để mô phỏng ứng xử phi tuyến của hệ cản lưu biến từ MR. Mô hình này thể hiện quan hệ lực cản phụ thuộc vào chuyển vị, vận tốc và điện áp cung cấp, phù hợp với kết quả thực nghiệm và khắc phục các hạn chế của các mô hình trước đó như Bingham hay Gamota-Filisko.

• Mô hình hệ cản khối lượng TMD: Hệ TMD gồm khối lượng md, lò xo đàn hồi kd và hệ cản cd, được gắn vào kết cấu để giảm đáp ứng động bằng cách cộng hưởng lệch pha với dao động của kết cấu. Các thông số tối ưu của TMD được xác định dựa trên tần số riêng của kết cấu nhằm tối đa hóa hiệu quả giảm chấn.

• Khái niệm và phân loại giảm chấn kết cấu: Luận văn phân tích các dạng giảm chấn bị động, chủ động, bán chủ động và kết hợp, trong đó hệ cản MR thuộc nhóm giảm chấn bán chủ động với ưu điểm tiêu hao năng lượng hiệu quả và yêu cầu năng lượng thấp.

• Các khái niệm chính: chuyển vị đỉnh, lực cắt lớn nhất, tần số riêng, tỷ số cản, phổ năng lượng động đất, phương trình chuyển động vi phân.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Dữ liệu gia tốc nền động đất được lựa chọn từ các trận động đất tiêu biểu như Elcentro 1940, Kobe 1995 và Northridge 1994, phân tích phổ năng lượng dựa trên biến đổi phổ biên độ Fourier.

• Mô hình kết cấu: Hai kết cấu khung phẳng liền kề với số tầng khác nhau, mỗi tầng có khối lượng, độ cứng và hệ số cản xác định. Hệ TMD được gắn ở tất cả các tầng, hệ MR liên kết giữa các tầng tương ứng của hai kết cấu.

• Phương pháp phân tích: Phương trình chuyển động của hệ kết cấu và hệ giảm chấn được thiết lập dưới dạng hệ phương trình vi phân. Giải bài toán động lực học bằng phương pháp số tích phân Newmark kết hợp với thuật toán Runge-Kutta để tính lực điều khiển MR trong từng bước thời gian.

• Cỡ mẫu và chọn mẫu: Mô hình số được xây dựng dựa trên các thông số thực tế của kết cấu và thiết bị giảm chấn, sử dụng các băng gia tốc nền đại diện cho các điều kiện động đất khác nhau nhằm đánh giá hiệu quả giảm chấn trong nhiều tình huống.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong năm 2017, bao gồm giai đoạn xây dựng mô hình, lập trình MATLAB, chạy mô phỏng và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả giảm chấn của hệ TMD và MR riêng lẻ: Kết quả mô phỏng cho thấy hệ TMD gắn ở các tầng và hệ MR liên kết giữa hai kết cấu đều có khả năng giảm chuyển vị đỉnh và lực cắt lớn nhất đáng kể so với kết cấu không có hệ giảm chấn. Ví dụ, dưới tác động của băng gia tốc Elcentro, chuyển vị đỉnh giảm khoảng 20-30% khi sử dụng TMD hoặc MR riêng biệt.

2. Hiệu quả vượt trội khi kết hợp hệ MR và TMD: Khi kết cấu được gắn đồng thời hệ MR và TMD, hiệu quả giảm chấn được nâng cao rõ rệt, chuyển vị đỉnh và lực cắt lớn nhất giảm thêm khoảng 10-15% so với khi chỉ sử dụng một trong hai hệ. Điều này chứng tỏ sự phối hợp giữa hai hệ giảm chấn tạo ra lực tương tác bổ trợ, làm giảm dao động và va đập giữa hai kết cấu liền kề.

3. Ảnh hưởng của số lượng hệ cản MR: Tăng số lượng hệ cản MR liên kết giữa hai kết cấu từ 2 lên 8 thiết bị làm giảm chuyển vị đỉnh và lực cắt lớn nhất thêm khoảng 5-8%, cho thấy việc bố trí nhiều điểm liên kết MR giúp phân tán năng lượng hiệu quả hơn.

4. Ảnh hưởng của điện áp cung cấp cho hệ MR: Khi tăng điện áp cung cấp cho hệ MR từ mức thấp đến cao, lực cản sinh ra tăng, dẫn đến giảm chuyển vị đỉnh và lực cắt lớn nhất trong kết cấu. Ví dụ, dưới băng gia tốc Elcentro, chuyển vị đỉnh tại tầng đỉnh kết cấu giảm khoảng 12% khi điện áp MR tăng từ mức thấp lên mức cao.

Thảo luận kết quả

Nguyên nhân của hiệu quả giảm chấn vượt trội khi kết hợp hệ MR và TMD là do hệ MR hoạt động như một thiết bị giảm chấn bán chủ động, điều chỉnh lực cản theo điện áp cung cấp, trong khi hệ TMD hoạt động như một bộ cộng hưởng lệch pha, hấp thu năng lượng dao động. Sự phối hợp này giúp giảm biên độ dao động tổng thể và hạn chế va đập giữa hai kết cấu liền kề.

So sánh với các nghiên cứu trước đây, kết quả phù hợp với báo cáo của các nhà khoa học trong và ngoài nước, khẳng định tính khả thi và hiệu quả của việc sử dụng hệ giảm chấn kết hợp trong kết cấu chịu động đất. Dữ liệu có thể được trình bày qua các biểu đồ so sánh chuyển vị đỉnh, lực cắt lớn nhất tại các tầng kết cấu dưới các trường hợp khảo sát khác nhau, giúp minh họa rõ ràng sự cải thiện hiệu quả giảm chấn.

Ngoài ra, việc khảo sát các thông số như số lượng hệ cản MR và điện áp cung cấp giúp đề xuất các giải pháp tối ưu trong thiết kế và vận hành hệ giảm chấn, góp phần nâng cao độ an toàn và tuổi thọ công trình.

Đề xuất và khuyến nghị

1. Triển khai đồng thời hệ cản MR và TMD trong kết cấu liền kề: Khuyến nghị các nhà thiết kế và kỹ sư xây dựng áp dụng kết hợp hai hệ giảm chấn này để tối ưu hóa hiệu quả giảm chấn, giảm thiểu thiệt hại do động đất gây ra. Thời gian thực hiện trong giai đoạn thiết kế và thi công công trình.

2. Tăng số lượng hệ cản MR liên kết giữa các tầng: Đề xuất bố trí nhiều điểm liên kết MR giữa hai kết cấu nhằm phân tán năng lượng tốt hơn, giảm chuyển vị và lực cắt. Chủ thể thực hiện là các đơn vị thiết kế kết cấu và nhà thầu thi công.

3. Điều chỉnh điện áp cung cấp cho hệ MR theo điều kiện thực tế: Khuyến khích sử dụng hệ thống điều khiển điện áp linh hoạt để tối ưu lực cản MR, nâng cao hiệu quả giảm chấn trong các tình huống động đất khác nhau. Chủ thể thực hiện là các nhà sản xuất thiết bị và đơn vị vận hành công trình.

4. Phát triển phần mềm mô phỏng và phân tích động lực học kết cấu: Đề xuất tiếp tục hoàn thiện chương trình tính toán bằng MATLAB hoặc các phần mềm chuyên dụng để hỗ trợ thiết kế và đánh giá hiệu quả giảm chấn, giúp các kỹ sư có công cụ chính xác và tiện lợi. Thời gian thực hiện trong các dự án nghiên cứu và phát triển công nghệ.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế kết cấu và xây dựng: Luận văn cung cấp cơ sở lý thuyết và phương pháp phân tích hiệu quả giảm chấn, giúp họ lựa chọn và thiết kế hệ giảm chấn phù hợp cho các công trình chịu động đất.

2. Nhà nghiên cứu và sinh viên ngành xây dựng dân dụng: Tài liệu là nguồn tham khảo quý giá về mô hình hóa, phương pháp số và ứng dụng hệ giảm chấn bán chủ động trong kết cấu chịu động đất.

3. Các đơn vị sản xuất và cung cấp thiết bị giảm chấn: Thông tin về đặc tính kỹ thuật, mô hình cơ học và hiệu quả của hệ cản MR và TMD giúp cải tiến sản phẩm và phát triển công nghệ mới.

4. Cơ quan quản lý và quy hoạch đô thị: Hiểu rõ về các giải pháp giảm chấn giúp xây dựng các tiêu chuẩn, quy định an toàn kết cấu trong vùng có nguy cơ động đất cao, góp phần giảm thiểu thiệt hại xã hội.

Câu hỏi thường gặp

1. Hệ cản lưu biến từ MR là gì và hoạt động như thế nào?
   Hệ cản MR sử dụng chất lưu biến từ có khả năng thay đổi độ nhớt khi có từ trường, tạo ra lực cản điều chỉnh được bằng điện áp. Điều này giúp hệ MR tiêu tán năng lượng dao động hiệu quả, phù hợp với các tải trọng động như động đất.

2. TMD có vai trò gì trong giảm chấn kết cấu?
   TMD là hệ cản khối lượng gồm khối lượng, lò xo và bộ cản, được điều chỉnh tần số dao động để cộng hưởng lệch pha với kết cấu, từ đó hấp thu năng lượng dao động và giảm biên độ chuyển vị.

3. Tại sao cần kết hợp hệ MR và TMD?
   Sự kết hợp tận dụng ưu điểm của cả hai hệ: MR điều chỉnh lực cản linh hoạt theo điện áp, TMD hấp thu năng lượng qua cộng hưởng lệch pha, giúp giảm chấn hiệu quả hơn so với sử dụng riêng lẻ.

4. Phương pháp số nào được sử dụng để giải bài toán động lực học?
   Phương pháp tích phân Newmark kết hợp thuật toán Runge-Kutta được sử dụng để giải hệ phương trình vi phân chuyển động, đảm bảo tính chính xác và ổn định trong tính toán đáp ứng kết cấu.

5. Các thông số nào ảnh hưởng đến hiệu quả giảm chấn của hệ MR và TMD?
   Số lượng hệ cản MR, điện áp cung cấp cho MR, tỷ số khối lượng và tỷ số cản của TMD là các thông số quan trọng ảnh hưởng đến hiệu quả giảm chấn, cần được tối ưu trong thiết kế.

Kết luận

• Luận văn đã xây dựng và phân tích mô hình kết cấu liền kề gắn hệ giảm chấn MR kết hợp TMD, thiết lập phương trình chuyển động và giải bằng phương pháp số chính xác.
• Kết quả mô phỏng cho thấy hiệu quả giảm chấn vượt trội khi kết hợp hai hệ MR và TMD so với sử dụng riêng lẻ, giảm chuyển vị đỉnh và lực cắt lớn nhất đáng kể.
• Nghiên cứu cũng chỉ ra ảnh hưởng tích cực của số lượng hệ cản MR và điện áp cung cấp đến hiệu quả giảm chấn.
• Các giải pháp đề xuất có thể ứng dụng thực tiễn trong thiết kế và thi công công trình chịu động đất, góp phần nâng cao độ an toàn và giảm thiểu thiệt hại.
• Các bước tiếp theo bao gồm phát triển phần mềm mô phỏng nâng cao, khảo sát thực nghiệm và mở rộng nghiên cứu cho các loại kết cấu phức tạp hơn.

Hành động ngay: Các nhà thiết kế và kỹ sư xây dựng nên áp dụng kết hợp hệ giảm chấn MR và TMD trong các dự án công trình mới để nâng cao khả năng chịu động đất và bảo vệ an toàn cho người dân.

Trích đoạn nội dung tài liệu

Chương 1: Giới thiệu sơ lược về động đất các thiệt hại do động đất gây ra, từ đó đề ra các mục tiêu và phạm vi nghiên cứu của Luận văn. Chương 2: Giới thiệu tổng quan các vấn đề về điều khiển kết cấu đặc biệt là dạng điều khiển sử dụng trong Luận văn, đồng thời sơ lược về cấu tạo và các mô hình cơ học của thiết bị cản TMD và MR, các nghiên cứu trong nước và ngoài nước từ đó lựa chọn mô hình ứng xử của hệ cản và chỉ ra điểm khác biệt trong Luận văn. Chương 3: Trình bày toàn bộ cơ sở lý thuyết cần thiết về mô hình kết cấu và ứng xử hệ cảnTMD và hệ cản MR, từ đó thiết lập phương trình vi phân chuyển động tổng quát của hệ và năng lượng của hệ. Dữ liệu các băng gia tốc nền được phân tích dựa trên phổ năng lượng từ việc biến đổi phổ biên độ Fourier.

Đồng thời Luận văn cũng đánh giá các phương pháp giải phương trình vi phân chuyển động, từ đó lựa chọn phương pháp giải và trình bày sơ đồ thuật toán của lời giải đó. Chương 4: Thực hiện các khảo sát số dựa trên chương trình máy tính được viết bằng ngôn ngữ lập trình MATLAB. Sau đó, Luận văn phân tích ứng xử của hệ kết cấu dưới tác động của các trận động đất khác nhau. Đồng thời, Luận văn cũng phân tích các số liệu về độ giảm đáp ứng động trong kết cấu khung và các ứng xử của thiết bị cản TMD và MR.

Từ đó cho thấy hiệu quả của việc kết hợp hệ cản TMD và hệ cản MR trong kết cấu khung chịu tác động của động đất. Chương 5: Các nhận xét, kết luận, kiến nghị và hướng phát triển của đề tài. Phần cuối của Luận văn là các tài liệu tham khảo sử dụng trong Luận văn, mã nguồn chương trình MATLAB. 7 Chương 2 TỔNG QUAN 2.1 GIỚI THIỆU Chương này giới thiệu sơ lược các dạng giảm chấn kết cấu, mô tả cấu tạo của chất lưu, nguyên lý hoạt động của hệ cản khối lượng và hệ cản lưu biến từ.

Tìm hiểu tình hình nghiên cứu trong và ngoài nước về vấn đề sử dụng hệ cản khối lượng, hệ cản lưu biến từ trong kết cấu kháng chấn. Từ đó đưa ra giải pháp kết hợp chúng trong kết cấu chịu động đất và rút ra được các định hướng phát triển nghiên cứu cho Luận văn.2 TỒNG QUAN GIẢM CHẤN KẾT CẤU Dựa vào các tính chất làm việc thực tế của các thiết bị giảm chấn trong kết cấu, có thể chia thiết bị giảm chấn thành 4 loại cơ bản như sau (Cường, 2013): GIẢM CHẤN KẾT CẤU Giảm chấn Giảm chấn Giảm chấn Giảm chấn bị động chủ động bán chủ động kết hợp động Hình 2.1 Phân loại giảm chấn kết cấu 2.1 Giảm chấn bị động Các hệ thống thiết bị giảm chấn bị động có khả năng hấp thu cũng như tiêu tán năng lượng bên trong hệ, từ đó làm giảm ứng xử động bên trong hệ và mức độ hư hại của kết cấu. Tuy nhiên, các thiết bị giảm chấn bị động khi đã lắp đặt vào công trình thì 8 không thể thay đổi các thông số của thiết bị để phù hợp với sự biến đổi của các tác động kích thích bên ngoài. Một số thiết bị giảm chấn bị động thường được sử dụng hiện nay gồm (Cường, 2013): Hệ cản điều chỉnh khối lượng TMD (Tuned Mass Dampers); Hệ cản điều chỉnh chất lỏng TLD (Tuned Liquid Dampers); Hệ cản ma sát FD (Friction Dampers); Hệ cản dẻo bằng kim loại MD (Metallic Dampers); Hệ cản đàn nhớt (Viscous-elastic Dampers); Hệ cản chất lỏng nhớt (Viscous-elastic Dampers); Hệ cô lập móng.

Một số dạng thiết bị giảm chấn bị động đã được ứng dụng trong các công trình thực tế, được thể hiện trên Hình 2. Thiết bị giảm chấn bị động làm sự tiêu hao năng lượng lực tác động bên ngoài lên kết cấu một cách tự nhiên bởi các lực giảm chấn của chúng tùy theo đặc tính riêng của từng thiết bị. Do đó, thiết bị giảm chấn bị động thường được xem như là một biện pháp tối ưu để bảo vệ kết cấu. Các thiết bị giảm chấn bị động đang được ứng dụng rộng rãi và khá phổ biến trên thế giới.

Bởi vì, thiết bị giảm chấn bị động thường đơn giản dễ lắp ráp và hoạt động, có tính ổn định đặc biệt là không cần cung cấp thêm năng lượng cho thiết bị trong quá trình hoạt động. Tuy nhiên, các thiết bị giảm chấn bị động chỉ đạt hiệu đối với một số tải trọng đặc biệt tương ứng với các đặc tính của thiết bị.2 Hệ giảm chấn bị động – Tuned Mass Damper (1999 – 2004) 9 Hình 2.3 Hệ giảm chấn bị động – Liquid Tuned Mass Damper (2005 – 2008) Hình 2.4 Hệ giảm chấn bị động – Viscous Fluid Dampers Hình 2.5 Hệ giảm chấn bị động – Base Isolation 10 Hình 2.6 Shanghai World Hình 2.7 John Hancock Tower Financial Center (1997-2008) (1968-1976) Hình 2.8 CN Tower TV antenna, Toronto, Canada (1973) 11 2.2 Giảm chấn chủ động Giảm chấn chủ động là hệ thống các thiết bị có khả năng tiếp nhận trạng thái ứng xử của kết cấu để từ đó đưa ra các ứng xử tác động lên kết cấu để đưa kết cấu về trạng thái mong muốn. Hệ thống các thiết bị này cần phải được cung cấp một nguồn năng lượng bên ngoài để từ đó sinh ra một lực kiểm soát, lực này được đặt trực tiếp lên công trình nhằm giảm thiểu ứng xử của kết cấu. Năm 1972, Yao là người đầu tiên trình bày phương pháp giảm chấn chủ động cho các công trình dân dụng.

Giảm chấn chủ động là quá trình truyền lực vào công trình làm giảm tác động của tải trọng bên ngoài lên kết cấu. Giảm chấn chủ động có khả năng làm tăng các dạng dao động khác nhau và làm tăng khả năng tiêu tán năng lượng lớn hơn giảm chấn bị động. Một số giảm chấn chủ động được ứng dụng trong các công trình chịu tải trọng động, có thể kể đến như sau (Cường, 2013): Tòa nhà Kyobashi Seiwa cao 33.1m, 11 tầng ở Tokyo vào năm 1989 (Hình 2.9); Tòa nhà Applause ở Osaka cao 161m, 34 tầng hoàn thành năm 1992 vào năm 1992 (Hình 2.9 Giảm chấn chủ động – Tòa nhà Kyobashi Seiwa (1989) 12 Hình 2.10 Giảm chấn chủ động – Tòa nhà Applause (1992) Giảm chấn chủ động được xem là giải pháp hiệu quả tốt đối với quá trình tiêu tán năng lượng tác động lên kết cấu, nhưng dạng giảm chấn chủ động cũng chưa thật sự được ứng dụng nhiều trong những năm gần đây. Bởi vì, các thiết bị giảm chấn chủ động rất phức tạp trong khâu thiết kế, kinh phí lắp bảo dưỡng đặt cao và cần phải cung cấp một nguồn năng lượng rất lớn.3 Giảm chấn kết hợp Hình 2.11 Cơ cấu thiết bị giảm chấn kết hợp về khối lượng (Cường, 2013) 13 Giảm chấn kết hợp là sự kết hợp giữa thiết bị giảm chấn chủ động và bị động.

Dạng giảm chấn kết hợp thông thường nhất là dạng giảm chấn kết hợp về khối lượng, bao gồm thiết bị giảm chấn bị động điều chỉnh khối lượng kết hợp với một cơ cấu điều chỉnh chủ động (Hình 2.4 Giảm chấn bán chủ động Thiết bị giảm chấn bán chủ động là sự kết hợp hiệu quả của cả hai thiết bị giảm chấn bị động và chủ động, còn gọi là thiết bị giảm chấn thông minh. Đây là thiết bị hữu ích trong việc làm tiêu hao năng lượng của các lực tác động lên công trình, quá trình tiêu hao năng lượng của thiết bị giảm chấn bán chủ động diễn ra một cách tự nhiên và chỉ cần một nguồn năng lượng nhỏ để hoạt động. Trong trường hợp khi nguồn năng lượng chính cung cấp thiết bị gián đoạn thì thiết bị vẫn có thể hoạt động bình thường bởi năng lượng được cung cấp bằng pin, vì vậy thiết bị luôn hoạt động ổn định trong mọi trường hợp. Sự ra đời của phương pháp giảm chấn bán chủ động đem lại hiệu quả trong việc kháng chấn cho công trình với những ưu điểm ít tiêu hao về năng lượng, độ an toàn cao đáng tin cậy.

Chính vì những ưu điểm vượt trội của thiết bị giảm chấn bán chủ động so với thiết bị giảm chấn bị động và chủ động nên hiện nay nhiều nhà khoa học tham gia nghiên cứu thiết bị này. Có nhiều loại thiết bị giảm chấn bán chủ động như: Thiết bị có độ cứng biến thiên (variable-stiffness devices), điều chỉnh khối lượng thông minh (smart tuned mass dampers), điều chỉnh chất lỏng thông minh (smart tuned liquid dampers), hệ cản chất lưu (controllable fluid dampers). Trong hầu hết các thiết bị giảm chấn bán chủ động đều sử dụng dòng điện để giảm chấn, van điều tiết để làm thay đổi các đặt tính của thiết bị, và sinh ra lực giảm chấn trong thiết bị. Trong tất cả các loại thiết bị giảm chấn bán chủ động thì hệ cản chất lưu (controllable fluid dampers) được biết đến như là thiết bị ưu việt nhất, vì chúng có cơ chế hoạt động đơn giản, dễ lắp đặt và dễ sử dụng.

14 Một số giảm chấn chủ động được ứng dụng trong các công trình chịu tải trọng động, có thể kể đến như sau (Cường, 2013): Viện bảo tàng quốc gia Tokyo (Hình 2.12) với thiết bị cản MR được sản xuất bởi Lord Corporation có khả năng kháng tải lên đến 30T được lắp đặt tại tầng 3 và 5 của tòa nhà (Cho, 2004); Cầu dây văng Dongting Lake ở Trung Quốc (Hình 2.13) lần đầu tiên ứng dụng hệ cản MR để giảm dao động trong dây cáp dưới tác dụng của gió, thiết bị cản MR Lord SD-1005 được lắp đặt cho mỗi sợi cáp, tổng cộng có 312 thiết bị cản MR lắp đặt cho 156 sợi cáp (Cho, 2004).12 Viện bảo tàng quốc gia Tokyo và thiết bị MR-30T (2007) Hình 2.13 Cầu Dongting Lake và thiết bị MR Lord SD-1005 (2007) 15 Từ đó cho thấy rằng, các thiết bị giảm chấn bán chủ động trong đó hệ cản MR thật sự thu hút được nhiều sự quan tâm nghiên cứu của các nhà khoa học và cũng đã đi vào ứng dụng thực tiễn. Trong hầu hết các nghiên cứu ứng xử của hệ cản MR trong kết cấu chịu động đất, thì ứng xử của hệ cản MR hầu hết được mô phỏng dựa trên các mô đun phần mềm và kết cấu được mô hình đơn giản bằng thanh công xôn mang khối lượng.3 HỆ CẢN LƯU BIẾN TỪ (MR; Magneto-Rheological) 2.1 Cấu tạo chất lưu biến từ Chất lưu biến từ là chất có thể giảm chấn được và còn được gọi là chất lưu thông minh.
