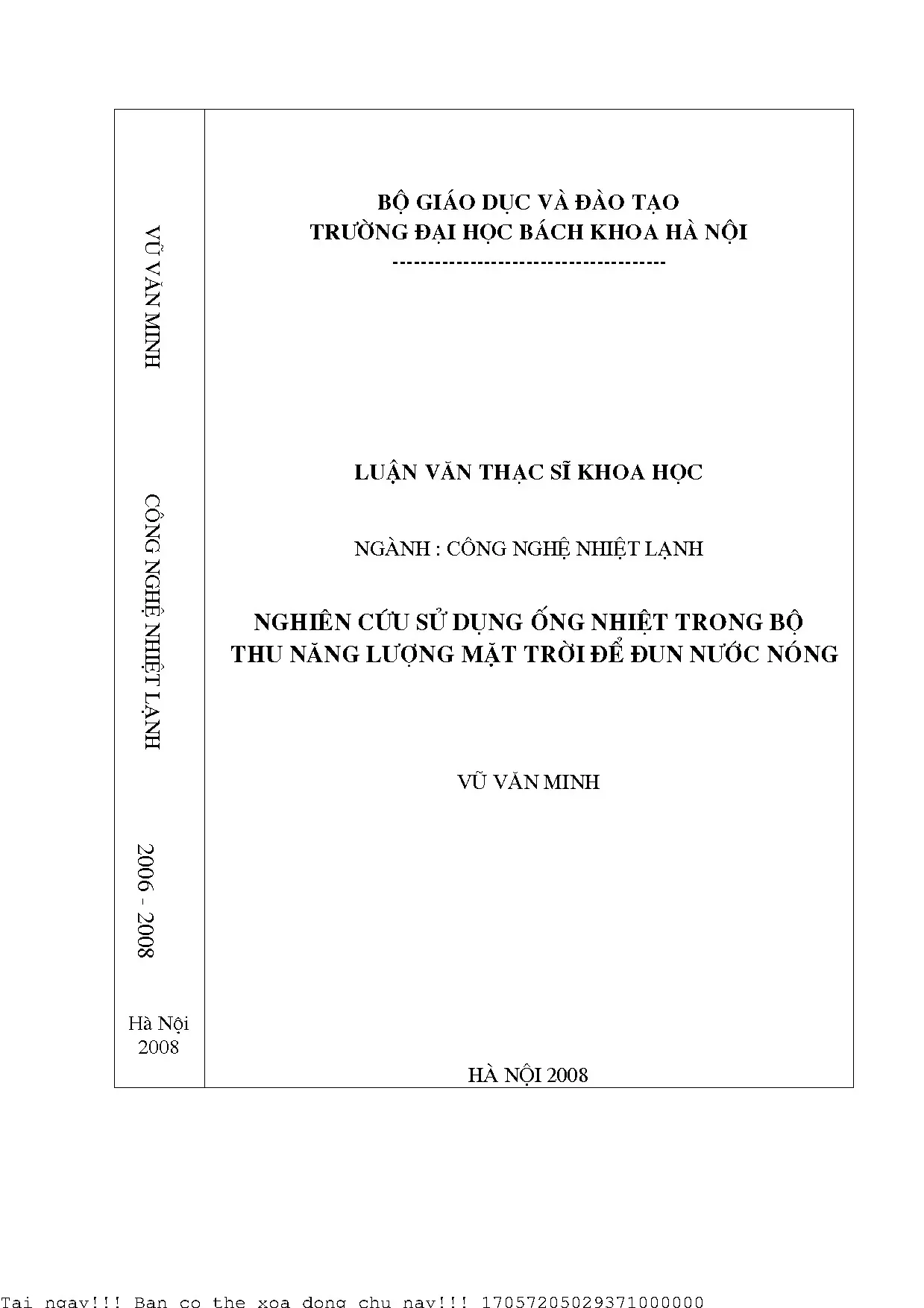

Nghiên cứu ứng dụng ống nhiệt chân không trong bộ thu năng lượng mặt trời

Tài liệu nghiên cứu Nghiên ứu sử dụng ống nhiệt trong bộ thu năng lượng mặt trời để đun nướ nóng, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Vũ Văn Minh
• Người hướng dẫn: PGS. Bùi Hải
• Trường học: Trường Đại học Bách khoa Hà Nội
• Chuyên ngành: Công nghệ nhiệt lạnh
• Đề tài: Nghiên cứu ứng dụng ống nhiệt chân không trong bộ thu năng lượng mặt trời
• Loại tài liệu: Luận văn cao học
• Năm xuất bản: 2006-2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ ỐNG NHIỆT
• 1.1. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA ỐNG NHIỆT
• 1.1.1. CẤU TẠO CỦA ỐNG NHIỆT
• 1.1.2. NGUYÊN LÝ HOẠT ĐỘNG CỦA ỐNG NHIỆT
• 1.1.3. PHÂN LOẠI ỐNG NHIỆT
• 1.1.3.1. THEO LỰC TÁC DỤNG ĐỂ ĐƯA CHẤT LỎNG NGƯNG QUAY TRỞ VỀ PHẦN SÔI
• 1.1.3.2. THEO PHẠM VI NHIỆT ĐỘ SỬ DỤNG
• 1.1.3.3. THEO MÔI CHẤT NẠP
• 1.1.3.4. THEO MỤC ĐÍCH SỬ DỤNG ỐNG NHIỆT
• 1.1.3.5. THEO HÌNH DẠNG ỐNG
• 1.1.4. ƯU ĐIỂM CỦA ỐNG NHIỆT
• 1.1.5. ỨNG DỤNG CỦA ỐNG NHIỆT
• 2. KẾT LUẬN
• TÓM TẮT LUẬN VĂN

Tóm tắt

I. Ống Nhiệt Chân Không Bộ Thu Năng Lượng Mặt Trời Tổng Quan

Ống nhiệt là một phần tử truyền nhiệt tiên tiến, vượt trội so với các giải pháp truyền nhiệt truyền thống. Chính vì vậy, các nhà khoa học trên toàn cầu đang tích cực nghiên cứu và ứng dụng chúng trong nhiều lĩnh vực. Một ứng dụng đầy tiềm năng là sử dụng ống nhiệt chân không trong bộ thu năng lượng mặt trời. Việt Nam có nguồn năng lượng mặt trời dồi dào và việc khai thác nguồn năng lượng này đang được chú trọng, bao gồm sấy, máy lạnh hấp thụ và hệ thống nước nóng năng lượng mặt trời cho các hộ gia đình. Nghiên cứu này tập trung vào việc sử dụng ống nhiệt chân không để nâng cao hiệu quả của bộ thu năng lượng mặt trời. Phương pháp nghiên cứu kết hợp lý thuyết và thực nghiệm, hướng đến việc chế tạo bộ thu năng lượng mặt trời sử dụng ống nhiệt chân không cho hệ thống nước nóng gia đình, và xa hơn là cấp không khí nóng cho thiết bị sấy hoặc nhiệt cho máy lạnh hấp thụ.

1.1. Lợi Ích Của Ống Nhiệt Chân Không Trong Thu Nhiệt Mặt Trời

Ống nhiệt chân không mang lại nhiều ưu điểm so với các phương pháp thu nhiệt mặt trời truyền thống. Hiệu suất truyền nhiệt cao, khả năng vận hành ổn định và tuổi thọ dài là những yếu tố quan trọng. Việc sử dụng ống nhiệt chân không cũng giúp giảm thiểu chi phí bảo trì và vận hành hệ thống. Ứng dụng công nghệ ống nhiệt hứa hẹn một tương lai bền vững cho năng lượng tái tạo.

1.2. Tiềm Năng Ứng Dụng Năng Lượng Mặt Trời Tại Việt Nam

Việt Nam có tiềm năng lớn về năng lượng mặt trời. Việc ứng dụng bộ thu năng lượng mặt trời sử dụng ống nhiệt chân không có thể góp phần giảm sự phụ thuộc vào các nguồn năng lượng hóa thạch, bảo vệ môi trường và thúc đẩy phát triển kinh tế bền vững. Ứng dụng trong hệ thống sưởi ấm bằng năng lượng mặt trời, cung cấp nước nóng và điện năng cho sinh hoạt và sản xuất. Nghiên cứu và phát triển công nghệ ống nhiệt là vô cùng cần thiết.

II. Cấu Tạo Nguyên Lý Ống Nhiệt Chân Không Bí Quyết Hiệu Quả

Nguyên tắc truyền nhiệt trong ống nhiệt về cơ bản là giống nhau, nhưng công suất nhiệt lại phụ thuộc vào cấu tạo và điều kiện làm việc. Bằng cách thay đổi cấu trúc, lượng và loại môi chất nạp, các nhà khoa học có thể tạo ra nhiều loại ống nhiệt khác nhau, phù hợp với các ứng dụng khác nhau trong công nghiệp và đời sống. Ống nhiệt là một ống kín, thường làm bằng kim loại, chứa một lượng môi chất lỏng xác định. Bên trong ống có thể trơn, xẻ rãnh hoặc gắn lưới mao dẫn. Bên ngoài có thể trơn hoặc gắn cánh tản nhiệt.

2.1. Các Thành Phần Chính Của Ống Nhiệt Chân Không

Ống nhiệt thường được chia thành ba phần chính: phần sôi, phần đoạn nhiệt và phần ngưng. Phần sôi là nơi nhận nhiệt, làm cho môi chất lỏng sôi và tạo thành hơi bão hòa. Phần đoạn nhiệt là nơi hơi di chuyển đến phần ngưng, thường được cách nhiệt. Phần ngưng là nơi hơi nhả nhiệt và ngưng tụ lại thành chất lỏng. Bề mặt bên trong ống nhiệt có thể nhẵn, xẻ rãnh hoặc có cấu trúc bấc để hỗ trợ quá trình tuần hoàn môi chất.

2.2. Nguyên Lý Hoạt Động Truyền Nhiệt Của Ống Nhiệt

Chất lỏng trong ống nhiệt nhận nhiệt từ nguồn nóng ở phần sôi, sôi và biến thành hơi, hơi chuyển động qua phần đoạn nhiệt đến phần ngưng. Tại đây, hơi tỏa nhiệt cho nguồn làm mát và ngưng tụ lại thành chất lỏng. Chất lỏng ngưng tụ sẽ chảy về phần sôi nhờ lực trọng trường, lực mao dẫn hoặc lực ly tâm, tạo thành một chu trình tuần hoàn kín. Quá trình này diễn ra liên tục, giúp ống nhiệt truyền nhiệt hiệu quả từ nguồn nóng đến nguồn lạnh.

2.3. Ảnh Hưởng Của Áp Suất Nhiệt Độ Đến Hiệu Suất

Áp suất và nhiệt độ làm việc bên trong ống nhiệt chính là áp suất và nhiệt độ hơi của chất lỏng nạp. Sự chênh lệch áp suất giữa phần sôi và phần ngưng thường rất nhỏ. Môi chất trong ống nhiệt thực hiện một chu trình kín mà không cần ngoại lực, khác với các thiết bị trao đổi nhiệt khác. Nhiệt độ bề mặt ống nhiệt đồng đều theo chiều dài ống. Hiệu suất truyền nhiệt phụ thuộc lớn vào đặc tính môi chất và cấu trúc ống nhiệt.

III. Phân Loại Ống Nhiệt Chọn Loại Phù Hợp Cho Năng Lượng Mặt Trời

Có nhiều cách để phân loại ống nhiệt, bao gồm theo lực tác dụng lên chất lỏng, theo nhiệt độ làm việc, theo mục đích sử dụng và theo hình dạng. Mỗi loại ống nhiệt có những ưu và nhược điểm riêng, phù hợp với các ứng dụng khác nhau. Việc lựa chọn loại ống nhiệt phù hợp là yếu tố quan trọng để đảm bảo hiệu quả của bộ thu năng lượng mặt trời.

3.1. Ống Nhiệt Trọng Trường Thermosyphon Ứng Dụng

Ống nhiệt trọng trường sử dụng lực trọng trường để đưa chất lỏng ngưng về phần sôi. Loại này yêu cầu phần sôi luôn phải đặt thấp hơn phần ngưng. Cấu tạo đơn giản và dễ chế tạo nên được dùng rộng rãi. Ống nhiệt trọng trường có bề mặt nhẵn bên trong là loại đơn giản nhất và dễ chế tạo nhất.

3.2. Ống Nhiệt Mao Dẫn Ưu Điểm Nhược Điểm

Ống nhiệt mao dẫn sử dụng lực mao dẫn để đưa chất lỏng ngưng về phần sôi. Loại này có thể đặt ngược hướng trọng trường, phức tạp hơn ống nhiệt trọng trường nhưng có tính năng tốt hơn, đặc biệt là có thể làm việc ở vị trí nằm ngang hoặc phần sôi cao hơn phần ngưng.

3.3. Các Loại Ống Nhiệt Khác Ly Tâm Điện Trường Từ Trường

Ngoài ra còn có ống nhiệt ly tâm, điện trường và từ trường. Ống nhiệt ly tâm được dùng làm mát động cơ điện. Các loại ống nhiệt khác ít phổ biến hơn nhưng có những ứng dụng đặc biệt trong các lĩnh vực chuyên dụng.

IV. Bộ Thu Năng Lượng Mặt Trời Các Loại Ưu Nhược Điểm Chính

Bộ thu năng lượng mặt trời (collector) là thiết bị quan trọng trong hệ thống năng lượng mặt trời, có chức năng hấp thụ năng lượng từ ánh sáng mặt trời và chuyển đổi thành nhiệt năng. Có nhiều loại bộ thu năng lượng mặt trời khác nhau, mỗi loại có cấu tạo và hiệu suất khác nhau.

4.1. Bộ Thu Dạng Tấm Phẳng Cấu Tạo Hiệu Suất

Bộ thu dạng tấm phẳng là loại phổ biến nhất, có cấu tạo đơn giản và chi phí thấp. Tuy nhiên, hiệu suất của bộ thu dạng tấm phẳng thường thấp hơn so với các loại bộ thu khác.

4.2. Bộ Thu Dạng Tập Trung Ưu Điểm Về Hiệu Suất

Bộ thu dạng tập trung sử dụng các gương hoặc thấu kính để tập trung ánh sáng mặt trời vào một điểm nhỏ, từ đó tăng nhiệt độ của chất lỏng. Bộ thu dạng tập trung có hiệu suất cao hơn nhưng cũng phức tạp và đắt tiền hơn.

4.3. Bộ Thu Dạng Tấm Hút Chân Không Ống Nhiệt

Bộ thu dạng tấm hút chân không và bộ thu kiểu ống nhiệt sử dụng lớp chân không để giảm thiểu sự mất nhiệt do đối lưu và bức xạ, từ đó tăng hiệu suất thu nhiệt. Bộ thu kiểu ống nhiệt kết hợp ống nhiệt để truyền nhiệt hiệu quả từ bề mặt hấp thụ đến chất lỏng.

V. Thiết Kế Chế Tạo Bộ Thu Năng Lượng Ống Nhiệt Chân Không

Việc thiết kế và chế tạo bộ thu năng lượng mặt trời ống nhiệt chân không đòi hỏi sự cân nhắc kỹ lưỡng về nhiều yếu tố, bao gồm lựa chọn vật liệu, kích thước, bố trí ống nhiệt, và thiết kế hệ thống cách nhiệt. Mục tiêu là tối ưu hóa hiệu suất thu nhiệt và giảm thiểu chi phí sản xuất.

5.1. Các Bộ Phận Quan Trọng Của Bộ Thu Ống Nhiệt Chân Không

Các bộ phận chính của bộ thu ống nhiệt chân không bao gồm ống nhiệt chân không, thùng chứa nước, tấm phản xạ và khung đỡ. Mỗi bộ phận đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ bền của hệ thống.

5.2. Thùng Chứa Nước Lựa Chọn Vật Liệu Kích Thước

Thùng chứa nước cần được làm từ vật liệu chịu nhiệt và chống ăn mòn. Kích thước của thùng chứa nước phải phù hợp với nhu cầu sử dụng và số lượng ống nhiệt.

5.3. Tấm Phản Xạ Tăng Cường Khả Năng Thu Nhiệt

Tấm phản xạ có thể được sử dụng để tập trung ánh sáng mặt trời vào ống nhiệt, từ đó tăng cường khả năng thu nhiệt. Vật liệu phản xạ cần có độ phản xạ cao và độ bền tốt.

VI. Thí Nghiệm Đánh Giá Hiệu Suất Bộ Thu Ống Nhiệt Chân Không

Việc thí nghiệm và đánh giá hiệu suất của bộ thu năng lượng mặt trời ống nhiệt chân không là bước quan trọng để xác định hiệu quả thực tế của hệ thống và tìm ra các giải pháp cải tiến. Các thông số cần đo bao gồm nhiệt độ bề mặt ngoài ống nhiệt, nhiệt độ không khí, nhiệt độ nước trong thùng, và lưu lượng nước.

6.1. Đo Nhiệt Độ Bề Mặt Nhiệt Độ Nước Trong Thùng

Việc đo nhiệt độ bề mặt ngoài ống nhiệt và nhiệt độ nước trong thùng giúp đánh giá khả năng hấp thụ và truyền nhiệt của hệ thống. Sử dụng cảm biến nhiệt độ chính xác để đảm bảo kết quả đo tin cậy.

6.2. Xác Định Hiệu Suất Của Bộ Thu Năng Lượng Mặt Trời

Hiệu suất của bộ thu năng lượng mặt trời được xác định bằng tỷ lệ giữa năng lượng nhiệt thu được và năng lượng mặt trời chiếu vào. Hiệu suất cao chứng tỏ hệ thống hoạt động hiệu quả.

6.3. Các Yếu Tố Ảnh Hưởng Đến Hiệu Suất Bộ Thu

Nhiều yếu tố có thể ảnh hưởng đến hiệu suất của bộ thu, bao gồm cường độ bức xạ mặt trời, nhiệt độ môi trường, góc nghiêng của bộ thu, và tình trạng bảo trì của hệ thống.

Nội dung chính

Tổng quan nghiên cứu

Ống nhiệt là một phần tử truyền nhiệt tiên tiến, có khả năng truyền tải nhiệt lượng lớn với hiệu suất cao, được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và đời sống. Tại Việt Nam, nguồn năng lượng mặt trời dồi dào đã tạo điều kiện thuận lợi để phát triển các công nghệ thu nhận và sử dụng năng lượng sạch, trong đó bộ thu năng lượng mặt trời sử dụng ống nhiệt chân không là một giải pháp tiềm năng nhằm nâng cao hiệu quả thu nhiệt và giảm chi phí vận hành. Nghiên cứu này tập trung vào việc sử dụng ống nhiệt chân không trong bộ thu năng lượng mặt trời để đun nước nóng, với mục tiêu chế tạo bộ thu năng lượng mặt trời hiệu quả cho các hộ gia đình, đồng thời mở rộng ứng dụng cho thiết bị sấy và máy lạnh hấp thụ.

Phạm vi nghiên cứu được thực hiện tại Hà Nội trong giai đoạn 2006-2008, kết hợp giữa lý thuyết và thực nghiệm nhằm đánh giá công suất nhiệt, hiệu suất và các yếu tố ảnh hưởng đến hoạt động của ống nhiệt chân không. Việc nghiên cứu này có ý nghĩa quan trọng trong việc phát triển công nghệ năng lượng tái tạo, góp phần giảm thiểu sử dụng nhiên liệu hóa thạch và bảo vệ môi trường. Theo ước tính, việc ứng dụng ống nhiệt chân không có thể nâng cao hiệu suất thu nhiệt lên đến 20-30% so với các bộ thu truyền thống, đồng thời giảm thiểu chi phí bảo trì và vận hành do không cần bơm nước.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình truyền nhiệt trong ống nhiệt trọng trường có bề mặt nhẵn bên trong, bao gồm:

• Nguyên lý hoạt động của ống nhiệt trọng trường: Chất lỏng trong phần sôi hấp thụ nhiệt từ nguồn nóng, sôi tạo hơi bão hòa chuyển lên phần ngưng, ngưng tụ và chảy về phần sôi nhờ lực trọng trường, tạo thành chu trình tuần hoàn kín không cần bơm.

• Mô hình nhiệt trở của ống nhiệt: Công suất nhiệt toàn bộ của ống được xác định qua tổng nhiệt trở bao gồm nhiệt trở trong (chất lỏng sôi, hơi ngưng tụ, hơi chuyển động) và nhiệt trở ngoài (truyền nhiệt qua vách ống và môi trường bên ngoài).

• Phân loại ống nhiệt theo lực tác dụng: ống nhiệt trọng trường, mao dẫn, ly tâm, điện trường, từ trường và thẩm thấu, trong đó ống nhiệt trọng trường được nghiên cứu chủ yếu do cấu tạo đơn giản và hiệu quả cao trong ứng dụng thu năng lượng mặt trời.

Các khái niệm chính bao gồm: công suất nhiệt toàn bộ (Q), công suất nhiệt trong (Qi), nhiệt trở tổng (R), giới hạn công suất nhiệt (Qc), và các yếu tố ảnh hưởng như lượng môi chất nạp, góc nghiêng ống.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp giữa lý thuyết và thực nghiệm:

• Nguồn dữ liệu: Thu thập số liệu từ các thí nghiệm đo nhiệt độ bề mặt ngoài ống nhiệt, nhiệt độ nước trong bình chứa, và nhiệt độ không khí ngoài trời; đồng thời sử dụng các công thức tính toán công suất nhiệt và nhiệt trở dựa trên các tham số vật lý của môi chất và vật liệu ống.

• Phương pháp phân tích: Tính toán công suất nhiệt toàn bộ và công suất nhiệt trong của ống nhiệt trọng trường theo mô hình nhiệt trở; xác định ảnh hưởng của lượng môi chất nạp và góc nghiêng đến hiệu suất hoạt động; so sánh kết quả thực nghiệm với lý thuyết để hiệu chỉnh mô hình.

• Timeline nghiên cứu: Thực hiện trong giai đoạn 2006-2008 tại Viện Khoa học và Công nghệ Nhiệt lạnh, Trường Đại học Bách khoa Hà Nội, bao gồm giai đoạn thiết kế, chế tạo bộ thu, lắp đặt thiết bị thí nghiệm và thu thập dữ liệu.

Cỡ mẫu thí nghiệm gồm các ống nhiệt trọng trường có chiều dài từ 0,6 m đến 8,5 m, với các lượng môi chất nạp khác nhau (30%-50% thể tích phần sôi), đặt nghiêng ở các góc từ 15° đến 90° để đánh giá ảnh hưởng góc nghiêng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Công suất nhiệt toàn bộ của ống nhiệt trọng trường đạt giá trị tối đa khoảng 2.1 triệu kcal/h khi sử dụng 1700 ống nhiệt dài 8,5 m trong ứng dụng tận dụng nhiệt khói thải tại nhà máy hóa chất, cho thấy khả năng truyền tải nhiệt lớn với hiệu suất cao.

2. Ảnh hưởng lượng môi chất nạp: Lượng nạp tối ưu với nước trong khoảng 30%-50% thể tích phần sôi, tương ứng với nhiệt độ hơi từ 50°C đến 90°C, giúp công suất nhiệt trong tăng lên đến 60% so với lượng nạp không tối ưu.

3. Ảnh hưởng góc nghiêng ống nhiệt: Góc nghiêng tối ưu nằm trong khoảng 15° đến 50°, với góc nghiêng ≥ 5° đảm bảo ống nhiệt trọng trường hoạt động bình thường; góc nghiêng ảnh hưởng đến công suất nhiệt trong khoảng 20%.

4. Giới hạn công suất nhiệt: Giới hạn lôi cuốn (Qc) là giới hạn thấp nhất trong ba giới hạn (âm thanh, sôi, lôi cuốn) và là yếu tố quyết định công suất tối đa của ống nhiệt trọng trường; thiết kế và vận hành phải đảm bảo Q < Qc để tránh hỏng ống.

Thảo luận kết quả

Kết quả cho thấy ống nhiệt trọng trường có bề mặt nhẵn bên trong là giải pháp hiệu quả cho bộ thu năng lượng mặt trời, đặc biệt trong điều kiện khí hậu Việt Nam với nguồn năng lượng mặt trời dồi dào. Việc lựa chọn lượng môi chất nạp và góc nghiêng phù hợp giúp tối ưu hóa công suất nhiệt, đồng thời giảm thiểu tổn thất nhiệt và tăng độ bền thiết bị.

So sánh với các nghiên cứu quốc tế, kết quả tương đồng với các báo cáo tại hội nghị quốc tế IHPC, khẳng định tính ứng dụng thực tiễn của ống nhiệt trọng trường trong các hệ thống thu năng lượng mặt trời. Dữ liệu có thể được trình bày qua biểu đồ công suất nhiệt theo lượng môi chất nạp và góc nghiêng, cũng như bảng so sánh các giới hạn công suất nhiệt để minh họa rõ ràng các giới hạn vận hành.

Ngoài ra, việc áp dụng mô hình nhiệt trở giúp dự đoán chính xác công suất nhiệt toàn bộ và công suất nhiệt trong, hỗ trợ thiết kế bộ thu phù hợp với điều kiện thực tế. Các kết quả thực nghiệm cũng cho thấy sai số dưới 2% khi bỏ qua nhiệt trở trong trong điều kiện môi trường khí, cho phép đơn giản hóa mô hình tính toán mà vẫn đảm bảo độ chính xác cao.

Đề xuất và khuyến nghị

1. Tối ưu lượng môi chất nạp: Định lượng lượng môi chất nạp trong ống nhiệt trọng trường ở mức 30%-50% thể tích phần sôi để đạt công suất nhiệt tối ưu, áp dụng cho các bộ thu năng lượng mặt trời gia đình trong vòng 6 tháng tới. Chủ thể thực hiện: các nhà sản xuất và kỹ sư thiết kế bộ thu.

2. Điều chỉnh góc nghiêng lắp đặt: Lắp đặt ống nhiệt với góc nghiêng từ 15° đến 50° để đảm bảo hoạt động ổn định và hiệu suất cao, ưu tiên góc nghiêng ≥ 5° để tránh ngừng hoạt động do lực trọng trường không đủ. Thời gian thực hiện: ngay trong quá trình lắp đặt bộ thu. Chủ thể: kỹ thuật viên thi công.

3. Kiểm soát công suất vận hành dưới giới hạn lôi cuốn: Thiết kế và vận hành bộ thu đảm bảo công suất nhiệt không vượt quá giới hạn lôi cuốn (Qc) để tránh hỏng hóc, với việc theo dõi nhiệt độ và áp suất trong ống định kỳ hàng tháng. Chủ thể: nhà quản lý vận hành và bảo trì.

4. Phát triển mô hình tính toán nhiệt trở: Áp dụng mô hình nhiệt trở toàn bộ và nhiệt trở trong để thiết kế bộ thu phù hợp với điều kiện môi trường và vật liệu, giảm thiểu sai số và nâng cao hiệu quả thiết kế trong vòng 1 năm. Chủ thể: nhóm nghiên cứu và kỹ sư thiết kế.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành kỹ thuật nhiệt lạnh: Nghiên cứu sâu về nguyên lý hoạt động, thiết kế và ứng dụng ống nhiệt trọng trường trong thu năng lượng mặt trời, phục vụ cho các đề tài nghiên cứu và luận văn.

2. Kỹ sư thiết kế và sản xuất thiết bị năng lượng tái tạo: Áp dụng các kết quả tính toán và thực nghiệm để thiết kế bộ thu năng lượng mặt trời hiệu quả, tối ưu hóa chi phí và nâng cao hiệu suất sản phẩm.

3. Doanh nghiệp sản xuất và lắp đặt hệ thống năng lượng mặt trời: Tham khảo các giải pháp kỹ thuật về lắp đặt, điều chỉnh góc nghiêng và lượng môi chất nạp nhằm nâng cao chất lượng dịch vụ và sản phẩm.

4. Cơ quan quản lý và hoạch định chính sách năng lượng: Sử dụng dữ liệu và kết quả nghiên cứu để xây dựng các chính sách hỗ trợ phát triển công nghệ năng lượng tái tạo, thúc đẩy sử dụng năng lượng sạch tại Việt Nam.

Câu hỏi thường gặp

1. Ống nhiệt trọng trường hoạt động dựa trên nguyên lý nào?
   Ống nhiệt trọng trường hoạt động dựa trên chu trình tuần hoàn kín của môi chất trong ống, trong đó chất lỏng sôi ở phần sôi, hơi chuyển lên phần ngưng, ngưng tụ và chảy về phần sôi nhờ lực trọng trường mà không cần bơm hay quạt hỗ trợ.

2. Lượng môi chất nạp ảnh hưởng thế nào đến hiệu suất ống nhiệt?
   Lượng môi chất nạp tối ưu (khoảng 30%-50% thể tích phần sôi với nước) giúp tăng công suất nhiệt trong lên đến 60%, nếu nạp quá ít hoặc quá nhiều sẽ làm giảm hiệu suất do không đủ môi chất để truyền nhiệt hoặc gây trở lực trong ống.

3. Góc nghiêng của ống nhiệt có quan trọng không?
   Góc nghiêng ảnh hưởng đến khả năng hồi lưu chất lỏng ngưng về phần sôi; góc nghiêng tối thiểu ≥ 5° đảm bảo ống hoạt động bình thường, góc nghiêng tối ưu từ 15° đến 50° giúp đạt công suất nhiệt cao nhất.

4. Giới hạn công suất nhiệt là gì và tại sao cần quan tâm?
   Giới hạn công suất nhiệt là mức công suất tối đa mà ống nhiệt có thể truyền tải mà không bị hỏng do các hiện tượng nhiệt động và thủy động như giới hạn âm thanh, sôi và lôi cuốn; vận hành dưới giới hạn này đảm bảo độ bền và an toàn thiết bị.

5. Làm thế nào để tính công suất nhiệt toàn bộ của ống nhiệt?
   Công suất nhiệt toàn bộ được tính dựa trên mô hình nhiệt trở tổng hợp, bao gồm nhiệt trở trong (chất lỏng sôi, hơi ngưng tụ, hơi chuyển động) và nhiệt trở ngoài (truyền nhiệt qua vách ống và môi trường), sử dụng các công thức thực nghiệm và dữ liệu vật lý của môi chất.

Kết luận

• Ống nhiệt trọng trường có bề mặt nhẵn bên trong là giải pháp hiệu quả cho bộ thu năng lượng mặt trời, nâng cao hiệu suất thu nhiệt và giảm chi phí vận hành.
• Lượng môi chất nạp và góc nghiêng ống là hai yếu tố quan trọng ảnh hưởng đến công suất nhiệt trong và toàn bộ của ống nhiệt.
• Giới hạn lôi cuốn là giới hạn công suất nhiệt thấp nhất cần được kiểm soát để đảm bảo hoạt động ổn định và an toàn của ống nhiệt.
• Mô hình nhiệt trở giúp dự đoán chính xác công suất nhiệt, hỗ trợ thiết kế và tối ưu hóa bộ thu năng lượng mặt trời.
• Tiếp tục nghiên cứu mở rộng ứng dụng ống nhiệt chân không trong các thiết bị sấy và máy lạnh hấp thụ, đồng thời phát triển công nghệ chế tạo để nâng cao độ bền và hiệu suất.

Hành động tiếp theo: Áp dụng các giải pháp tối ưu lượng môi chất và góc nghiêng trong thiết kế bộ thu năng lượng mặt trời, đồng thời triển khai các thí nghiệm mở rộng để đánh giá hiệu quả trong thực tế. Đề nghị các nhà nghiên cứu và doanh nghiệp hợp tác phát triển sản phẩm ứng dụng ống nhiệt chân không.

---

Luận văn này cung cấp nền tảng khoa học và kỹ thuật vững chắc cho việc phát triển công nghệ thu năng lượng mặt trời sử dụng ống nhiệt trọng trường tại Việt Nam, góp phần thúc đẩy sử dụng năng lượng tái tạo và bảo vệ môi trường.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN VỀ ỐNG NHIỆT Ống nhiệt được sáng chế từ rất lâu tuy nhiên việc nghiên cứu ứng dụng nó mới chỉ phát triển mạnh trong vài thập kỷ gần đây. Nguyên tắc của quá trình truyền nhiệt cơ bản giống nhau ở các loại ống nhiệt nhưng công suất nhiệt phụ thuộc vào cấu tạo của ống nhiệt và điều kiện làm việc của nó. Bằng cách thay cấu trúc của ống, lượng và loại môi chất nạp trong ống các nhà khoa học chế tạo ra các loại ống nhiệt khác nhau có khả năng ứng dụng hiệu quả trong công nghiệp và cuộc sống. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA ỐNG NHIỆT 1.1 CẤU TẠO CỦA ỐNG NHIỆT Ống nhiệt là một ống thường làm bằng kim loại hàn kín hai đầu trong đó có chứa một lượng môi chất lỏng xác định (Hình 1.

Tuỳ theo từng loại ống mà phía trong ống có thể trơn, xẻ rãnh hoặc gắn lưới mao dẫn, phía ngoài cũng có thể trơn hoặc làm cánh tản nhiệt.Ống nhiệt Vò V¨n Minh C«ng nghÖ NhiÖt l¹nh 2006-2008 LuËn v¨n cao häc 3 Ống nhiệt được chia làm 3 phần: Phần sôi, phần đoạn nhiệt và phần ngưng (Hình 1.2) Phần sôi: Phần này được đốt nóng bằng các nguồn nhiệt khác nhau, môi chất lỏng trong ống nhận nhiệt sẽ sôi và hơi bão hoà được tạo thành. Phần đoạn nhiệt: Hơi bão hoà từ phần sôi sẽ chuyển động qua phần đoạn nhiệt lên phần ngưng. Sở dĩ gọi là phần đoạn nhiệt vì ở phần này không thực hiện quá trình trao đổi nhiệt nghĩa là ống được bọc cách nhiệt bên ngoài ở phần này. Phần này có thể có hoặc không có.

Phần ngưng : Hơi bão hòa lên tới phần ngưng nhả nhiệt cho môi chất làm mát ở bên ngoài ống và ngưng lại. Nước ngưng sẽ quay về phần sôi nhờ lực trọng trường , lực mao dẫn hay lực ly tâm,… Bề mặt bên trong ống nhiệt có thể nhẵn, được xẻ rãnh hoặc có cấu trúc bấc. Hơi môi chất di chuyển bên trong lòng ống, chất lỏng ngưng di chuyển về phần sôi ở bề mặt trong của ống. Cánh có thể được gắn vào bên ngoài phần sôi và phần ngưng tụ để tăng diện tích bề mặt và tăng cường quá trình truyền nhiệt, tùy thuộc vào từng ứng dụng.

Táa nhiÖt Táa nhiÖt PhÇn ngng Dßng m«i chÊt PhÇn ®o¹n nhiÖt Dßng h¬i V¸ch èng PhÇn thu nhiÖt thu nhiÖt Hình 1. Sơ đồ cấu tạo của ống nhiệt Vò V¨n Minh C«ng nghÖ NhiÖt l¹nh 2006-2008 LuËn v¨n cao häc 4 1. NGUYÊN LÝ HOẠT ĐỘNG CỦA ÔNG NHIỆT Chất lỏng trong ống nhận nhiệt của nguồn nóng (ví dụ khói lò, năng lượng bức xạ mặt trời,.) trong phần sôi sẽ sôi và biến thành hơi, hơi chuyển động qua phần đoạn nhiệt tới phần ngưng. Tại đây hơi toả nhiệt cho nguồn làm mát qua vách ống (ví dụ không khí, nước,.

Chất lỏng ngưng tạo thành sẽ chảy về phần sôi nhờ một trong những lực sau đây: lực trọng trường, lực mao dẫn, lực ly tâm, lực điện trường, lực từ trường. Áp suất và nhiệt độ làm việc bên trong ống nhiệt chính là áp suất và nhiệt độ hơi của chất lỏng nạp bên trong ống nhiệt. Các quá trình làm việc của ống nhiệt được biểu diễn trên đồ thị T-s (Hình l.3), trong đó: AB - quá trình sôi xảy ra trong phần sôi ở áp suất P 1. BC - quá trình chuyển động của hơi từ phần sôi tới phần ngưng, ở đây do ma sát, áp suất của hơi giảm từ Pl đến P2 (P2 - áp suất hơi trong phần ngưng).

Tuy nhiên thông thường sự giảm áp này là rất nhỏ. CD - quá trình ngưng tụ hơi tạo thành chất lỏng ngưng ở áp suất P 2. DA - quá trình chuyển động của chất lỏng ngưng theo bề mặt trong của ống nhiệt, từ phần ngưng qua phần đoạn nhiệt về phần sôi nhờ lực trọng trường, lực mao dẫn,. và quá trình được lặp lại (trong quá trình này áp suất của chất lỏng tăng lên do lực trọng trường…để thắng sức cản ma sát giữa chất lỏng và bề mặt trong của ống).

Như vậy môi chất trong ống nhiệt đã thực hiện một chu trình hay một Vò V¨n Minh C«ng nghÖ NhiÖt l¹nh 2006-2008 LuËn v¨n cao häc 5 vòng tuần hoàn kín mà không cần tới ngoại lực do bơm hay do quạt tạo ra như ở các phần tử trao đổi nhiệt khác. Quá trình hoạt động của ống nhiệt trên biển đồ T-s Pl - áp suất hơi ở phần sôi P2 - áp suất hơi ở phần ngưng Vò V¨n Minh C«ng nghÖ NhiÖt l¹nh 2006-2008 LuËn v¨n cao häc 6 1. PHÂN LOẠI ỐNG NHIỆT Có thể phân loại ống nhiệt theo nhiều cách: Theo lực tác dụng lên chất lỏng, theo nhiệt độ hơi, theo mục đích sử dụng, theo hình dạng ống… 1. THEO LỰC TÁC DỤNG ĐỂ ĐƯA CHẤT LỎNG NGƯNG QUAY TRỞ VỀ PHẦN SÔI.

1,Ống nhiệt trọng trường (Gravitational heat pipe – Thermosyphons) Hình 1. Ống nhiệt trọng trường Với ống nhiệt trọng trường(Hình 1-4), chất lỏng ngưng được đưa về phần sôi nhờ lực trọng trường. Loại ống nhiệt này khi hoạt động yêu cầu phần sôi bao giờ cũng phải đặt thấp hơn phần ngưng. Bề mặt trong của ống nhiệt có thể nhẵn gọi là ống nhiệt trơn hoặc làm rãnh (các rãnh này có kích thước tương đối lớn) gọi là ống nhiệt có rãnh hoặc có đặt một bộ tách dòng (hơi và chất lỏng) gọi là ống nhiệt tách dòng.

Mục đích của việc làm rãnh cũng như đặt bộ tách dòng nhằm tăng cường khả năng truyền tải nhiệt từ vùng sôi đến vùng ngưng tụ, đặc biệt nhằm tăng công suất tới hạn của ống nhiệt trọng trường (công suất nhiệt lớn nhất). Ta nhận thấy ống nhiệt trọng Vò V¨n Minh C«ng nghÖ NhiÖt l¹nh 2006-2008 LuËn v¨n cao häc 7 trường có bề mặt nhẵn bên trong là loại có cấu tạo đơn giản và dễ chế tạo nhất bởi vậy có nhiều khả năng ứng dụng cho những trường hợp thông thường. 2)Ống nhiệt mao dẫn ( Capillary heat pipe ) Hình 1. Ống nhiệt mao dẫn Trong ống nhiệt mao dẫn (Hình l.5), lực tác dụng để đưa chất lỏng ngưng về phần sôi là lực mao dẫn.

ống nhiệt mao dẫn có thể được đặt ngược hướng trọng trường nghĩa là phần sôi nằm cao hơn phần ngưng. Chúng ta nhận thấy ống nhiệt mao dẫn có cấu tạo phức tạp hơn ống nhiệt trọng trường, tuy nhiên có những tính năng tốt hơn nhất là ống có thể làm việc ở vị trí đặt nằm ngang hoặc phần sôi (đốt nóng) cao hơn phần ngưng (tỏa nhiệt) tức ngược hướng trọng trường. 3)Ống nhiệt ly tâm (Rotating heat pipe) Ống nhiệt ly tâm được ứng dụng thành công trong việc làm mát các động cơ cơ điện. Phương pháp cổ điển là dùng không khí thổi vào stato động cơ ( thiết Vò V¨n Minh C«ng nghÖ NhiÖt l¹nh 2006-2008 LuËn v¨n cao häc 8 bị dễ bị bụi bẩn và khó lấy nhiệt từ rôto).

Khi sử dụng ống nhiệt, trục động cơ trên có rôto sẽ là trục rỗng bên trong là ống nhiệt chứa nước, nước sẽ lấy nhiệt từ rôto và stato truyền ra ngoài qua các cánh tản nhiệt được nhiều hơn và động cơ không bị bụi bẩn. Trong các ống nhiệt ly tâm, chất lỏng ở phần ngưng trở về phần sôi nhờ tác dụng của lực li tâm sinh ra khi ống quay với một tốc độ nào đó (Hình 1. Ống nhiệt ly tâm làm mát động cơ điện 1 - Thân động cơ 2- Stato 3 - Rôto 4- Trục và ống nhiệt 4) Ống nhiệt điện trường(Electrohydrodynamic heat pipe) Lực đưa chất lỏng ngưng trở về phần sôi là lực điện trường. 5) Ống nhiệt từ trường(Magnetohydrodynamic heat pip ) Lực đưa chất lỏng về phần sôi là lực từ trường.

Vò V¨n Minh C«ng nghÖ NhiÖt l¹nh 2006-2008 LuËn v¨n cao häc 9 6) Ống nhiệt thẩm thấu (Osmotic heat pipe) Lực đưa chất lỏng ngưng về vùng sôi là lực thẩm thấu.THEO PHẠM VI NHIỆT ĐỘ SỬ DỤNG Phạm vi nhiệt độ thường sử dụng của ống nhiệt tương đối rộng từ -800C đến trên 25000C, Có thể chia phạm vi nhiệt độ sử dụng theo các mức độ thấp, trung bình và cao. • Ống nhiệt nhiệt độ thấp: nhiệt độ làm việc từ -80 0C đến 500C. • Ống nhiệt nhiệt độ vừa phải: nhiệt độ làm việc từ 50 0C đến 280 0C. • Ống nhiệt nhiệt độ trung bình: nhiệt độ làm việc từ 280 0C đến 4800C.

• Ống nhiệt nhiệt độ cao: nhiệt độ làm việc từ 480 0C đến trên 15000C. THEO MÔI CHẤT NẠP Căn cứ vào thành phần của môi chất nạp trong ống, ống nhiệt được chia thành: • Ống nhiệt một thành phần (chỉ gồm một môi chất như H 2 0, NH3, Frêon, Na. Phần lớn các ống nhiệt đang sử dụng đều thuộc loại này. Ống nhiệt nhiều thành phần (nhiều chất lỏng hoà trộn với nhau), ống nhiệt thuộc loại này thường được sử dụng trong những điều kiện làm việc đặc biệt.

THEO MỤC ĐÍCH SỬ DỤNG ỐNG NHIỆT • Ống nhiệt tải nhiệt thực hiện quá trình truyền nhiệt từ nơi có nhiệt độ cao đến nơi có nhiệt độ thấp hơn. Vò V¨n Minh C«ng nghÖ NhiÖt l¹nh 2006-2008 LuËn v¨n cao häc 10 • Ống nhiệt điều chỉnh nhiệt độ sử dụng để giữ cho nhiệt độ của môi chất có nhiệt độ thấp hơn không đổi khi lượng nhiệt cấp cho ống nhiệt thay đổi Hoạt động của loại ống nhiệt này như là một Thermostat. • Ống nhiệt truyền nhiệt một chiều gọi là diot nhiệt. THEO HÌNH DẠNG ỐNG • Ống nhiệt hình trụ.

• Ống nhiệt hình hộp. • Ống nhiệt dạng phức tạp. ƯU ĐIỂM CỦA ỐNG NHIỆT So với các phần tử truyền nhiệt khác, ống nhiệt có những ưu điểm sau: • Ống nhiệt có tính siêu dẫn nhiệt. Thí dụ một ống nhiệt đường kính 14mm, dài 600mm, làm bằng crom - niken chứa natri lỏng có hệ số dẫn nhiệt tương đương bằng l06w/m.K, nghĩa là gấp 10.000 lần hệ số dẫn nhiệt của hợp kim đồng.

Ưu điểm này là do quá trình truyền nhiệt bên trong ống nhiệt thực hiện bởi sự biến đổi pha (sôi và ngưng), do đó quá trình truyền nhiệt lớn gấp nhiều lần so với sự dẫn nhiệt bằng thanh kim loại dù là bằng bạc. • Ống nhiệt truyền được một lượng nhiệt lớn cả ở khoảng cách khá xa trong khi hiệu nhiệt độ chỉ chênh vài độ. Nhiệt độ bề mặt ống nhiệt đồng đều theo toàn bộ chiều dài ống, áp suất trong phần ngưng và phần sôi không chênh lệch nhau nhiều. Vò V¨n Minh C«ng nghÖ NhiÖt l¹nh 2006-2008 LuËn v¨n cao häc 11 • Ống nhiệt có thể truyền tải lượng nhiệt lớn mà không cần đến các thiết bị phụ như bơm, vì vậy thiết bị làm việc với độ tin cậy cao, không gây tiếng ồn.
