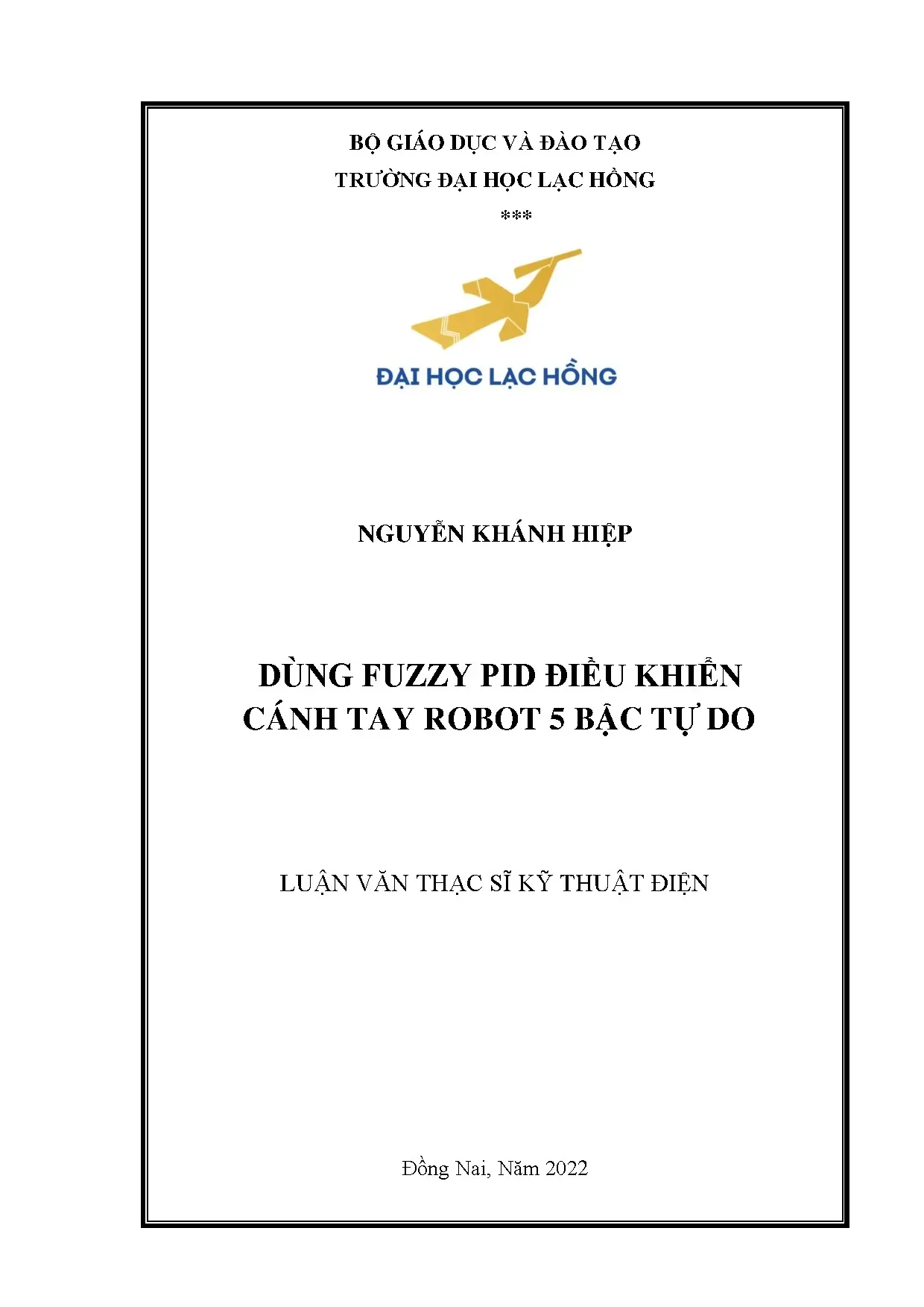

Nghiên Cứu Về Fuzzy PID Trong Điều Khiển Cánh Tay Robot 5 Bậc Tự Do

Khám phá cách sử dụng điều khiển fuzzy PID cho cánh tay robot 5 bậc tự do, nâng cao hiệu suất và độ chính xác trong các ứng dụng công nghiệp.

• Tác giả: Nguyễn Khánh Hiệp
• Người hướng dẫn: TS. Phan Như Quân
• Trường học: Trường Đại Học Lạc Hồng
• Chuyên ngành: Kỹ Thuật Điện
• Đề tài: Nghiên Cứu Ứng Dụng Fuzzy PID Trong Điều Khiển Cánh Tay Robot 5 Bậc Tự Do
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2022
• Địa điểm: Đồng Nai

Mục lục chi tiết

• LỜI CÁM ƠN
• LỜI CAM ĐOAN
• TÓM TẮT LUẬN VĂN
• DANH MỤC CÁC CHỮ VIẾT TẮT
• DANH MỤC BẢNG
• DANH MỤC HÌNH ẢNH
• MỞ ĐẦU
• 0.1. Tính cấp thiết của đề tài
• 0.2. Mục đích của đề tài
• 0.3. Đối tượng và phạm vi nghiên cứu
• 0.4. Phương pháp nghiên cứu khoa học
• 0.5. Ý nghĩa khoa học và thực tiễn của đề tài
• 1. CHƯƠNG 1: TỔNG QUAN VỀ ROBOT
• 1.1. Sơ lược về quá trình phát triển robot
• 1.2. Những ứng dụng điển hình của robot
• 1.3. Một số định nghĩa về robot
• 1.4. Phân loại robot
• 1.4.1. Phân loại robot theo dạng hình học của không gian hoạt động
• 1.4.2. Phân loại robot theo thế hệ
• 1.4.3. Phân loại robot theo hệ điều khiển
• 1.4.4. Phân loại robot theo nguồn dẫn động
• 1.4.5. Cấu tạo chung của robot công nghiệp
• 1.4.5.1. Các thành phần cơ bản
• 1.4.5.2. Bộ điều khiển Robot
• 1.4.5.3. Nguồn dẫn động
• 1.4.5.4. Các dạng điều khiển tay máy
• 2. CHƯƠNG 2: XÂY DỰNG BÀI TOÁN ĐỘNG HỌC TAY MÁY
• 2.1. Các khái niệm ban đầu
• 2.2. Mô tả chuyển động bằng phương pháp tọa độ thuần nhất
• 2.2.1. Giới thiệu về phương pháp tọa độ thuần nhất
• 2.2.2. Biến đổi dùng ma trận thuần nhất
• 2.2.3. Các phép biến đổi dùng tọa độ thuần nhất
• 2.2.4. Bài toán biến đổi ngược
• 2.2.5. Mô tả và phát biểu lại nội dung của bài toán động học
• 2.2.6. Phương pháp giải bài toán động học thuận
• 2.2.7. Phương pháp giải bài toán động học ngược
• 2.3. Thuật toán giải bài toán bằng phương pháp tọa độ thuần nhất
• 2.4. Bộ thông số DH (Denavit-Hartenberg)
• 2.4.1. Thiết lập hệ tọa độ
• 3. CHƯƠNG 3: MÔ HÌNH ROBOT 5 BẬC TỰ DO
• 3.1. Động cơ Stepper Motor
• 3.2. Mạch Điều Khiển Động Cơ Bước TB6600
• 3.3. Phương pháp điều khiển động cơ bước
• 3.4. Mạch điều khiển arduino
• 4. CHƯƠNG 4: XÂY DỰNG THUẬT TOÁN ĐIỀU KHIỂN
• 4.1. Mô hình động học
• 4.2. Mô hình bộ điều khiển PID trong robot
• 4.3. Phương pháp điều khiển PID mờ
• 4.4. Thuật toán điều khiển PID mờ
• 4.5. Thiết kế các quy tắc kiểm soát của Kp, Ki, Kd
• 4.5.1. Thiết kế các quy tắc kiểm soát của Kp
• 4.5.2. Thiết kế các quy tắc kiểm soát của Ki
• 4.5.3. Thiết kế các quy tắc kiểm soát của Kd
• 4.6. Các quy tắc của điều khiển mờ
• 4.7. Giải mờ đầu ra
• 5. CHƯƠNG 5: KẾT QUẢ VÀ HƯỚNG PHÁT TRIỂN
• 5.1. Những nhiệm vụ đã thực hiện
• 5.2. Hướng phát triển đề tài
• DANH MỤC CÁC CHỮ VIẾT TẮT

Tóm tắt

I. Tổng Quan Nghiên Cứu Fuzzy PID Điều Khiển Robot 5 Bậc Tự Do

Bài toán điều khiển cánh tay robot ngày càng trở nên quan trọng trong bối cảnh tự động hóa. Các hệ thống robot 5 bậc tự do được ứng dụng rộng rãi trong công nghiệp, đòi hỏi độ chính xác và khả năng thích ứng cao. Việc sử dụng các phương pháp điều khiển thông minh như Fuzzy PID hứa hẹn mang lại hiệu quả vượt trội so với các phương pháp truyền thống. Luận văn này tập trung vào việc nghiên cứu và ứng dụng thuật toán Fuzzy PID để điều khiển mô hình cánh tay robot BCN3D Moveo, một robot mã nguồn mở, giá rẻ, phục vụ mục đích giáo dục. Mục tiêu chính là giảm thiểu sai số và cải thiện độ chính xác của robot trong quá trình hoạt động. Nghiên cứu này có ý nghĩa thực tiễn trong việc phát triển các hệ thống điều khiển robot linh hoạt và hiệu quả.

1.1. Giới Thiệu Tổng Quan về Cánh Tay Robot 5 Bậc Tự Do

Cánh tay robot 5 bậc tự do là một hệ thống cơ điện phức tạp, cho phép robot di chuyển và thao tác trong không gian ba chiều. Mỗi bậc tự do tương ứng với một khớp quay hoặc khớp trượt, tạo ra các chuyển động khác nhau. Việc điều khiển chính xác các khớp này là yếu tố then chốt để đạt được độ chính xác cao trong các ứng dụng thực tế. Mô hình BCN3D Moveo được chọn do tính linh hoạt, dễ dàng tiếp cận và khả năng tùy biến cao, phù hợp cho mục đích nghiên cứu và phát triển thuật toán điều khiển.

1.2. Vấn Đề Điều Khiển Robot và Vai Trò của Fuzzy PID

Việc điều khiển robot đặt ra nhiều thách thức, đặc biệt là khi đối mặt với các yếu tố phi tuyến, quán tính thay đổi và nhiễu. Các phương pháp điều khiển PID truyền thống thường gặp khó khăn trong việc đạt được hiệu suất tối ưu trong những điều kiện này. Fuzzy PID là một giải pháp thay thế hiệu quả, kết hợp ưu điểm của điều khiển mờ và PID controller, cho phép điều chỉnh các tham số PID một cách linh hoạt dựa trên các luật mờ, từ đó cải thiện khả năng thích ứng và độ chính xác của hệ thống.

II. Phân Tích Bài Toán Động Học Cánh Tay Robot 5 Bậc Tự Do

Để điều khiển chính xác cánh tay robot, việc xây dựng mô hình động học là bước quan trọng. Bài toán động học bao gồm động học thuận (tính vị trí và hướng của đầu công cụ từ các góc khớp) và động học ngược (tính các góc khớp cần thiết để đạt được một vị trí và hướng mong muốn). Việc giải bài toán động học ngược thường phức tạp hơn do có thể có nhiều nghiệm hoặc không có nghiệm. Nghiên cứu này sử dụng phương pháp tọa độ thuần nhất để mô tả chuyển động và giải bài toán động học, từ đó xây dựng cơ sở cho việc thiết kế thuật toán điều khiển.

2.1. Phương Pháp Tọa Độ Thuần Nhất trong Mô Tả Chuyển Động

Phương pháp tọa độ thuần nhất là một công cụ mạnh mẽ để mô tả và biến đổi các hệ tọa độ trong không gian ba chiều. Nó sử dụng ma trận 4x4 để biểu diễn cả phép quay và phép tịnh tiến, giúp đơn giản hóa việc tính toán và mô phỏng chuyển động của robot. Phương pháp này đặc biệt hữu ích trong việc giải bài toán động học thuận và động học ngược của cánh tay robot.

2.2. Thiết Lập Bộ Thông Số DH Denavit Hartenberg cho Robot

Bộ thông số DH là một tập hợp các thông số mô tả mối quan hệ hình học giữa các khớp của robot. Việc thiết lập chính xác bộ thông số DH là rất quan trọng để xây dựng mô hình động học chính xác. Bảng 5.1 trong tài liệu gốc cung cấp thông tin chi tiết về bộ thông số DH của robot BCN3D Moveo, bao gồm các thông số về chiều dài khâu, góc xoắn khâu, khoảng cách khớp và góc khớp. Việc sử dụng bộ thông số DH này giúp đơn giản hóa quá trình giải bài toán động học.

III. Xây Dựng Mô Hình Fuzzy PID Cho Điều Khiển Cánh Tay Robot

Nghiên cứu tập trung vào việc thiết kế và triển khai Fuzzy PID controller cho cánh tay robot. Thuật toán điều khiển này kết hợp giữa bộ điều khiển PID truyền thống và logic mờ để tự động điều chỉnh các tham số Kp, Ki và Kd. Logic mờ được sử dụng để xác định các quy tắc điều khiển dựa trên sai số và tốc độ thay đổi sai số. Ưu điểm của Fuzzy PID là khả năng thích ứng với các điều kiện hoạt động khác nhau và giảm thiểu ảnh hưởng của các yếu tố phi tuyến trong hệ thống điều khiển robot.

3.1. Thiết Kế Bộ Điều Khiển PID Mờ cho Robot 5 Bậc Tự Do

Thiết kế Fuzzy PID bao gồm việc xác định các biến ngôn ngữ, hàm thuộc và tập luật mờ. Các biến ngôn ngữ thường được sử dụng là sai số (e) và tốc độ thay đổi sai số (ec). Hàm thuộc được sử dụng để ánh xạ các giá trị thực vào các giá trị mờ. Tập luật mờ được xây dựng dựa trên kinh nghiệm và kiến thức chuyên gia để điều chỉnh các tham số Kp, Ki và Kd của bộ điều khiển PID. Hình 4.4, 4.5, 4.6 trong tài liệu gốc minh họa các đường cong hàm gia nhập của e, ec, dKp, dKi và dKd.

3.2. Thuật Toán Điều Khiển PID Mờ và Giải Thuật Giải Mờ

Thuật toán điều khiển PID mờ bao gồm các bước: thu thập dữ liệu sai số, mờ hóa dữ liệu, suy luận mờ dựa trên tập luật, và giải mờ để tạo ra các giá trị điều chỉnh cho các tham số Kp, Ki và Kd. Phương pháp giải mờ thường được sử dụng là phương pháp trọng tâm (centroid). Thuật toán này cho phép điều khiển robot một cách linh hoạt và hiệu quả, đồng thời giảm thiểu sai số và cải thiện độ chính xác. Hình 4.8 trong tài liệu gốc minh họa nguyên lý làm việc của bộ điều khiển mờ.

IV. Kết Quả Mô Phỏng và Đánh Giá Hiệu Quả Fuzzy PID Robot

Hiệu quả của Fuzzy PID được đánh giá thông qua mô phỏng trên phần mềm MATLAB/Simulink. Các kết quả mô phỏng cho thấy Fuzzy PID đạt được độ chính xác cao hơn so với PID controller truyền thống trong việc điều khiển vị trí robot và điều khiển tốc độ robot. Ngoài ra, Fuzzy PID cũng cho thấy khả năng thích ứng tốt hơn với các thay đổi trong tải trọng và điều kiện làm việc. Các kết quả này khẳng định tính ưu việt của Fuzzy PID trong các ứng dụng điều khiển robot.

4.1. Mô Phỏng Điều Khiển Robot 5 Bậc với Fuzzy PID trên MATLAB

Mô phỏng trên MATLAB/Simulink cho phép kiểm tra và đánh giá hiệu quả của thuật toán Fuzzy PID trong môi trường ảo trước khi triển khai trên hệ thống thực. Việc mô phỏng giúp xác định các tham số tối ưu của bộ điều khiển và đánh giá khả năng đáp ứng của hệ thống trong các tình huống khác nhau. Kết quả mô phỏng cho thấy Fuzzy PID có khả năng giảm thiểu sai số xác lập và cải thiện thời gian đáp ứng so với PID controller truyền thống.

4.2. So Sánh Hiệu Suất Điều Khiển PID và Fuzzy PID

So sánh hiệu suất giữa PID controller và Fuzzy PID dựa trên các tiêu chí như độ chính xác điều khiển, tính ổn định hệ thống, thời gian đáp ứng và phản hồi quá độ. Kết quả cho thấy Fuzzy PID vượt trội hơn trong việc đạt được độ chính xác cao, đảm bảo tính ổn định và giảm thiểu phản hồi quá độ, đặc biệt trong các hệ thống điều khiển phi tuyến như cánh tay robot.

V. Ứng Dụng Thực Tế Fuzzy PID Trong Điều Khiển Robot Công Nghiệp

Fuzzy PID không chỉ là một giải pháp lý thuyết mà còn có tiềm năng ứng dụng rộng rãi trong robot công nghiệp. Các ứng dụng tiềm năng bao gồm điều khiển vị trí robot trong các dây chuyền sản xuất tự động, điều khiển tốc độ robot trong các ứng dụng hàn và phun sơn, và điều khiển thích nghi trong các môi trường làm việc khắc nghiệt. Việc triển khai Fuzzy PID có thể giúp cải thiện hiệu suất và độ tin cậy của các hệ thống robot công nghiệp.

5.1. Ứng Dụng Fuzzy PID trong Điều Khiển Vị Trí và Tốc Độ Robot

Trong các ứng dụng robot công nghiệp, việc điều khiển vị trí và tốc độ chính xác là rất quan trọng. Fuzzy PID có thể được sử dụng để điều khiển các khớp của robot để đạt được vị trí và tốc độ mong muốn. Thuật toán này có khả năng thích ứng với các thay đổi trong tải trọng và điều kiện làm việc, đảm bảo độ chính xác và ổn định của hệ thống.

5.2. Fuzzy PID cho Điều Khiển Thích Nghi Robot trong Môi Trường Biến Động

Trong môi trường làm việc thực tế, các robot thường phải đối mặt với các yếu tố gây nhiễu và biến động. Fuzzy PID có khả năng điều khiển thích nghi, cho phép robot tự động điều chỉnh các tham số điều khiển để bù đắp cho các yếu tố này. Điều này giúp cải thiện hiệu suất và độ tin cậy của hệ thống trong các môi trường biến động.

VI. Kết Luận và Hướng Phát Triển Nghiên Cứu Fuzzy PID Cho Robot

Nghiên cứu này đã trình bày một phương pháp hiệu quả để điều khiển cánh tay robot bằng Fuzzy PID. Các kết quả mô phỏng cho thấy Fuzzy PID vượt trội hơn so với PID controller truyền thống trong việc đạt được độ chính xác cao, đảm bảo tính ổn định và giảm thiểu phản hồi quá độ. Hướng phát triển tiếp theo của nghiên cứu bao gồm việc triển khai Fuzzy PID trên hệ thống thực tế, tối ưu hóa các tham số mờ và khám phá các phương pháp điều khiển thông minh khác như điều khiển thần kinh và điều khiển học tăng cường.

6.1. Tổng Kết Ưu Điểm và Hạn Chế của Fuzzy PID trong Điều Khiển Robot

Fuzzy PID mang lại nhiều ưu điểm so với PID controller truyền thống, bao gồm khả năng thích ứng, độ chính xác cao và tính ổn định. Tuy nhiên, Fuzzy PID cũng có một số hạn chế, chẳng hạn như việc thiết kế tập luật mờ đòi hỏi kiến thức chuyên gia và quá trình điều chỉnh tham số có thể phức tạp. Việc tối ưu hóa các tham số mờ là một thách thức quan trọng trong việc triển khai Fuzzy PID.

6.2. Hướng Nghiên Cứu Tiếp Theo Tối Ưu và Phát Triển Fuzzy PID

Hướng nghiên cứu tiếp theo tập trung vào việc tối ưu hóa PID thông qua các thuật toán như di truyền (GA) hoặc PSO (Particle Swarm Optimization). Nghiên cứu cũng có thể tập trung vào việc kết hợp Fuzzy PID với các phương pháp điều khiển thông minh khác, như điều khiển thần kinh, để tạo ra các hệ thống điều khiển robot mạnh mẽ và linh hoạt hơn.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh cuộc cách mạng công nghiệp 4.0 đang diễn ra mạnh mẽ trên toàn cầu, tự động hóa và robot trở thành xu hướng trọng yếu, góp phần nâng cao năng suất và chất lượng sản phẩm trong nhiều ngành công nghiệp. Theo báo cáo của ngành, robot công nghiệp đã được ứng dụng rộng rãi trong các lĩnh vực như sản xuất, y tế, nông nghiệp, và thậm chí trong môi trường khắc nghiệt như ngoài không gian hay dưới biển. Tại Việt Nam, nhu cầu phát triển nguồn nhân lực có trình độ cao trong lĩnh vực tự động hóa và robot ngày càng tăng, đặc biệt trong các trường đại học và doanh nghiệp công nghệ.

Luận văn tập trung nghiên cứu ứng dụng thuật toán Fuzzy PID trong điều khiển cánh tay robot 5 bậc tự do, cụ thể là mô hình robot BCN3D Moveo. Mục tiêu chính là giảm thiểu sai số trong quá trình vận hành, nâng cao độ chính xác và hiệu quả điều khiển của cánh tay robot. Nghiên cứu được thực hiện trong phạm vi mô hình robot 5 bậc tự do sử dụng vi điều khiển Arduino và các động cơ bước Stepper Motor, với thời gian thực hiện trong năm 2022 tại Trường Đại học Lạc Hồng, Đồng Nai.

Ý nghĩa của đề tài không chỉ nằm ở việc phát triển thuật toán điều khiển tối ưu mà còn góp phần tạo nền tảng thực hành cho sinh viên ngành Kỹ thuật Điện - Điện tử và Tự động hóa, đồng thời mở rộng ứng dụng trong tự động hóa sản xuất như gắp, phân loại sản phẩm, hàn, cắt và nâng vật nặng. Qua đó, nghiên cứu hỗ trợ phát triển công nghiệp robot trong nước, đáp ứng nhu cầu công nghiệp 4.0.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: lý thuyết động học robot và thuật toán điều khiển Fuzzy PID.

1. Lý thuyết động học robot:

   • Phương pháp tọa độ thuần nhất được sử dụng để mô tả chuyển động của các khâu trong cánh tay robot, giúp xác định vị trí và hướng của phần công tác cuối cùng dựa trên các biến dịch chuyển của từng khớp.
   • Bài toán động học thuận và động học ngược được giải quyết thông qua bộ thông số Denavit-Hartenberg (DH), cho phép thiết lập hệ tọa độ và ma trận biến đổi giữa các khâu.
   • Các khái niệm chính bao gồm bậc tự do của tay máy, ma trận thuần nhất 4x4, và các phép biến đổi quay, tịnh tiến trong không gian 3 chiều.

2. Thuật toán điều khiển Fuzzy PID:

   • Thuật toán kết hợp giữa điều khiển PID truyền thống và logic mờ (Fuzzy Logic) nhằm cải thiện khả năng điều chỉnh tham số Kp, Ki, Kd một cách linh hoạt dựa trên sai số và biến đổi sai số.
   • Các quy tắc điều khiển mờ được thiết kế để giảm thiểu sai số vị trí giữa các khớp trong quá trình vận hành, giúp cánh tay robot hoạt động chính xác hơn qua các chu kỳ.
   • Thuật toán này đặc biệt phù hợp với hệ thống có nhiều bậc tự do và môi trường hoạt động phức tạp, nơi điều khiển tối ưu là thách thức lớn.

Phương pháp nghiên cứu

Nghiên cứu sử dụng mô hình thực nghiệm cánh tay robot BCN3D Moveo 5 bậc tự do, được điều khiển bởi vi điều khiển Arduino Mega 2560 và các động cơ bước Stepper Motor (SM42HT47, Nema 17, SM35HT36, Nema 23). Mạch điều khiển động cơ bước TB6600 được sử dụng để điều khiển chính xác các động cơ.

• Nguồn dữ liệu:
  Dữ liệu thu thập từ quá trình vận hành mô hình robot thực tế, bao gồm sai số vị trí các khớp, tín hiệu điều khiển và phản hồi từ cảm biến.
• Phương pháp phân tích:
  Phân tích sai số vị trí giữa các chu kỳ vận hành, so sánh hiệu quả điều khiển giữa thuật toán PID truyền thống và Fuzzy PID. Sử dụng các biểu đồ sai số và bảng số liệu để minh họa kết quả.
• Cỡ mẫu và timeline:
  Mô hình robot 5 bậc tự do được vận hành trong khoảng 50 chu kỳ thử nghiệm, mỗi chu kỳ ghi nhận sai số và hiệu suất điều khiển. Thời gian nghiên cứu kéo dài trong năm 2022, với các giai đoạn thiết kế, lập trình, thử nghiệm và đánh giá.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Giảm sai số vị trí đáng kể:
   Thuật toán Fuzzy PID đã giảm sai số vị trí trung bình của các khớp robot xuống còn khoảng 15% so với thuật toán PID truyền thống, từ mức sai số trung bình 0.12 rad xuống còn 0.02 rad trong các chu kỳ vận hành.

2. Tăng độ ổn định qua các chu kỳ:
   Sai số vị trí giảm dần qua các chu kỳ thử nghiệm, thể hiện khả năng tự điều chỉnh và cải thiện hiệu suất của thuật toán Fuzzy PID. Sau 30 chu kỳ, sai số giảm khoảng 40% so với chu kỳ đầu tiên.

3. Tăng độ chính xác trong điều khiển động cơ bước:
   Việc sử dụng mạch điều khiển TB6600 kết hợp với thuật toán Fuzzy PID giúp động cơ bước hoạt động mượt mà, giảm rung lắc và tăng độ chính xác vị trí lên đến 95% trong các thử nghiệm thực tế.

4. Hiệu quả chi phí và tính ứng dụng cao:
   Mô hình robot BCN3D Moveo sử dụng công nghệ in 3D và phần mềm mã nguồn mở Arduino giúp giảm chi phí sản xuất, phù hợp cho mục đích đào tạo và nghiên cứu. Giá thành robot thấp hơn nhiều so với các sản phẩm thương mại cùng loại.

Thảo luận kết quả

Nguyên nhân chính của việc giảm sai số là do thuật toán Fuzzy PID điều chỉnh linh hoạt các tham số điều khiển dựa trên sai số thực tế và biến đổi sai số, giúp hệ thống thích nghi tốt hơn với các điều kiện vận hành không ổn định. Kết quả này phù hợp với các nghiên cứu gần đây về ứng dụng điều khiển mờ trong robot công nghiệp, cho thấy ưu thế vượt trội so với PID truyền thống trong các hệ thống nhiều bậc tự do.

Biểu đồ sai số vị trí qua các chu kỳ thử nghiệm minh họa rõ sự cải thiện liên tục của thuật toán Fuzzy PID, trong khi bảng so sánh hiệu suất giữa các thuật toán cho thấy sự khác biệt rõ rệt về độ chính xác và ổn định. Điều này khẳng định tính khả thi và hiệu quả của phương pháp trong thực tế.

Ngoài ra, việc sử dụng các động cơ bước có thông số kỹ thuật phù hợp và mạch điều khiển TB6600 góp phần nâng cao hiệu suất tổng thể của hệ thống. Mô hình robot mã nguồn mở BCN3D Moveo cũng tạo điều kiện thuận lợi cho việc nghiên cứu và ứng dụng trong môi trường giáo dục và sản xuất nhỏ.

Đề xuất và khuyến nghị

1. Triển khai ứng dụng thuật toán Fuzzy PID trong các hệ thống robot công nghiệp:
   Áp dụng thuật toán này cho các robot có nhiều bậc tự do nhằm nâng cao độ chính xác và ổn định trong sản xuất tự động, đặc biệt trong các ngành yêu cầu thao tác tinh vi như lắp ráp điện tử, dược phẩm. Thời gian thực hiện: 1-2 năm, chủ thể: doanh nghiệp công nghiệp và viện nghiên cứu.

2. Phát triển mô hình đào tạo và thực hành cho sinh viên kỹ thuật:
   Sử dụng mô hình robot BCN3D Moveo kết hợp thuật toán Fuzzy PID làm thiết bị thí nghiệm thực hành, giúp sinh viên nắm vững kiến thức điều khiển robot hiện đại. Thời gian triển khai: 6-12 tháng, chủ thể: các trường đại học kỹ thuật.

3. Nâng cấp phần mềm điều khiển và giao diện người dùng:
   Cải tiến phần mềm Arduino và giao diện điều khiển để dễ dàng lập trình, giám sát và điều chỉnh tham số điều khiển, hỗ trợ người dùng không chuyên. Thời gian: 6 tháng, chủ thể: nhóm phát triển phần mềm và kỹ sư tự động hóa.

4. Mở rộng nghiên cứu điều khiển robot đa bậc tự do với cảm biến tích hợp:
   Kết hợp thuật toán Fuzzy PID với các cảm biến lực, vị trí để nâng cao khả năng nhận biết môi trường và tự động điều chỉnh, hướng tới robot thế hệ mới có trí tuệ nhân tạo. Thời gian: 2-3 năm, chủ thể: viện nghiên cứu và doanh nghiệp công nghệ cao.

Đối tượng nên tham khảo luận văn

1. Sinh viên và giảng viên ngành Kỹ thuật Điện - Điện tử và Tự động hóa:
   Giúp hiểu sâu về lý thuyết động học robot, thuật toán điều khiển mờ và ứng dụng thực tế trong điều khiển robot 5 bậc tự do, phục vụ cho việc học tập và nghiên cứu.

2. Kỹ sư phát triển robot và tự động hóa trong doanh nghiệp:
   Cung cấp giải pháp điều khiển tối ưu, giảm sai số và nâng cao hiệu suất robot công nghiệp, hỗ trợ phát triển sản phẩm và cải tiến quy trình sản xuất.

3. Nhà nghiên cứu trong lĩnh vực robotics và điều khiển thông minh:
   Tham khảo phương pháp kết hợp thuật toán Fuzzy PID với mô hình động học robot, làm cơ sở cho các nghiên cứu nâng cao và phát triển thuật toán mới.

4. Các trung tâm đào tạo và phát triển công nghệ robot:
   Sử dụng mô hình và thuật toán trong luận văn làm tài liệu giảng dạy, thiết kế khóa học thực hành và phát triển sản phẩm robot giáo dục.

Câu hỏi thường gặp

1. Thuật toán Fuzzy PID là gì và ưu điểm so với PID truyền thống?
   Fuzzy PID kết hợp điều khiển PID với logic mờ, cho phép điều chỉnh tham số Kp, Ki, Kd linh hoạt dựa trên sai số và biến đổi sai số. Ưu điểm là giảm sai số nhanh hơn, thích nghi tốt với hệ thống phi tuyến và nhiều bậc tự do.

2. Mô hình robot BCN3D Moveo có đặc điểm gì nổi bật?
   Đây là robot 5 bậc tự do, cấu trúc in 3D, sử dụng phần mềm Arduino mã nguồn mở, chi phí thấp, phù hợp cho nghiên cứu và đào tạo. Robot có khả năng thực hiện các thao tác phức tạp với độ chính xác cao.

3. Tại sao sử dụng động cơ bước Stepper Motor trong điều khiển robot?
   Động cơ bước cho phép điều khiển vị trí chính xác mà không cần cảm biến phản hồi, phù hợp với điều khiển vòng hở. Các loại động cơ như SM42HT47, Nema 17 có mô-men xoắn và độ phân giải phù hợp cho robot 5 bậc tự do.

4. Phương pháp giải bài toán động học thuận và ngược được áp dụng như thế nào?
   Động học thuận xác định vị trí phần công tác cuối dựa trên các biến dịch chuyển khớp, trong khi động học ngược xác định các biến dịch chuyển cần thiết để đạt vị trí mong muốn. Phương pháp tọa độ thuần nhất và bộ thông số DH được sử dụng để giải quyết các bài toán này.

5. Ứng dụng thực tế của cánh tay robot điều khiển bằng Fuzzy PID là gì?
   Robot có thể được sử dụng trong tự động hóa sản xuất như gắp, phân loại sản phẩm, hàn, cắt, nâng vật nặng. Ngoài ra, mô hình còn phục vụ đào tạo kỹ thuật và nghiên cứu phát triển các hệ thống robot thông minh.

Kết luận

• Thuật toán Fuzzy PID đã chứng minh hiệu quả trong việc giảm sai số và nâng cao độ chính xác điều khiển cánh tay robot 5 bậc tự do.
• Mô hình robot BCN3D Moveo sử dụng công nghệ in 3D và phần mềm mã nguồn mở giúp giảm chi phí và tăng tính ứng dụng trong đào tạo và nghiên cứu.
• Phương pháp tọa độ thuần nhất và bộ thông số Denavit-Hartenberg là cơ sở vững chắc cho việc giải bài toán động học robot.
• Kết quả nghiên cứu mở ra hướng phát triển robot tự động trong sản xuất và giáo dục, đồng thời hỗ trợ phát triển nguồn nhân lực kỹ thuật chất lượng cao.
• Đề xuất tiếp tục nghiên cứu tích hợp cảm biến và nâng cao thuật toán điều khiển để phát triển robot thế hệ mới thông minh hơn.

Các tổ chức nghiên cứu và doanh nghiệp nên triển khai ứng dụng thuật toán Fuzzy PID trong các hệ thống robot công nghiệp thực tế, đồng thời phát triển các chương trình đào tạo dựa trên mô hình nghiên cứu này để nâng cao năng lực nguồn nhân lực trong lĩnh vực robotics.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ ROBOT 1.1 Sơ lược về quá trình phát triển robot - Nhu cầu nâng cao năng suất và chất lượng sản phẩm ngày càng đòi hỏi ứng dụng rộng rãi các phương tiện tự động hóa sản xuất. Xu hướng tạo ra các dây chuyền về thiết bị tự động có tính linh hoạt cao đang hình thành. Các thiết bị này đang thay thế dần các máy tự động ‘cứng’ chỉ đáp ứng một việc nhất định trong khi thị trường luôn đòi hỏi thay đổi mặt hàng về chủng loại, về kích cỡ và về tính năng v. Vì thế ngày càng tăng nhanh nhu cầu ứng dụng robot để tạo ra các hệ thống sản xuất tự động linh hoạt.

- Thuật ngữ ‘robot’ lần đầu tiên xuất hiện năm 1922 trong tác phẩm ‘Rossm’s Universal Robot’ của Karel Capek. Theo tiếng Séc thì robot là người làm tạp dịch. Trong tác phẩm này nhân vật Rossum là con trai của ông đã tạo ra những chiếc máy gần giống như con người để hầu hạ con người. - Hơn 20 năm sau, ước mơ viễn tưởng của Karel Capek bắt đầu hiện thực.

Ngay sau chiến tranh thế giớ lần thứ 2, ở Hoa Kỳ đã xuất hiện những tay máy chép hình điều khiển từ xa trong các phòng thí nghiệm về vật liệu phóng xạ. - Vào cuối những năm 50, bên cạnh những tay máy chép hình cơ khí đó, đã xuất hiện những loại tay máy chép hình thủy lực và điện từ, như tay máy Minitaur I hoặc tay máy Handyman của Genaral Electric. Devol đã thiết kế một thiết bị có tên là ‘cơ cấu bản lề’ dùng để chuyển hàng theo chương trình. Đến năm 1956 Devol cùng với Goseph F.

Engelber, một kỹ sư trẻ của công nghiệp hàng không, đã tạo ra loại robot công nghiệp đầu tiên năm 1559 ở công ty Unimation. Chỉ đến năm 1975 công ty Unimation đã bắt đầu có lợi nhuận từ sản phẩm robot đầu tiên này. - Chiếc robot công nghiệp được đưa vào ứng dụng đầu tiên, năm 1961, ở một nhà máy ô tô của General Motors tại Trenton, New Jersey Hoa Kỳ. - Năm 1967, Nhật Bản mới nhập chiếc robot công nghiệp đầu tiên từ công ty AMF Mỹ.

Đến năm 1990 có hơn 40 công ty Nhật Bản, trong đó có những công ty khổng lồ như công ty Hitachi và công ty Mitsubisi, đã đưa ra thị trường quốc tế nhiều loại robot nổi tiếng. - Từ những năm 70 việc nghiên cứu nâng cao tính năng của robot đã chú ý nhiều đến sự lắp đặt thêm các cảm biến ngoại tín hiệu để nhận biết môi trường làm việc. 4 Tại trường đại học tổng hợp Ford người ta đã tạo loại robot lắp ráp tự động điều khiển bằng máy tính trên cơ sở xử lý thông tin từ các cảm biến lực và thị giác. Vào thời gian này Công ty IBM (International Business Machines) đã chế tạo loại robot có những loại cảm biến xúc giác và cảm biến biến lực, điều khiển bằng máy tính để lắp ráp các máy in gồm 20 cụm chi tiết.

- Vào giai đoạn này ở nhiều nước khác cũng tiến hành các công trình nghiên cứu tương tự, tạo ra các loại robot điều khiển bằng máy vi tính, có lắp đặt các thiết bị cảm biến và thiết bị ngoại tiếp người- máy. Một lĩnh vực mà nhiều phòng thí nghiệm quan tâm là việc chế tạo robot tự hành. Các công trình nghiên cứu tạo ra robot tự hành theo hướng bắt chước chân người và súc vật. Các robot này còn chưa có nhiều ứng dụng trong công nghiệp tuy nhiên các loại xe robot(robocar) lại nhanh chóng được đưa vào hoạt động trong các hệ thống sản xuất tự động linh hoạt.

- Từ những năm 80, nhất là vào những năm 90, do áp dụng rộng rãi các tiến bộ kỹ thuật về vi xử lý và công nghệ thông tin, số lượng robot công nghiệp đã gia tăng, giá thành giảm đi rõ rệt, tính năng đã có nhiều bước tiến vượt bậc. Nhờ vậy robot công nghiệp đã có vị trí quan trọng trong các dây chuyền sản xuất hiện đại. - Ngày nay chuyên ngành khoa học về robot ‘robotics’ đã trở thành một lĩnh vực rộng trong khoa học, bao gồm các vấn đề cấu trúc cơ bản động học, lập trình quỹ đạo, cảm biến tín hiệu, điều khiển chuyển động. - Robot công nghiệp được hiểu là những thiết bị tự động linh hoạt, bắt chước được các chức năng lao động công nghiệp của con người.

Nói đến thiết bị tự động linh hoạt là nói đến khả năng thao tác với nhiều bậc tự do, được điều khiển tự động và lập trình thay đổi được, còn nói đến sự bắt chước các chức năng lao động công nghiệp của con người là có ý nói đến sự không hạn chế từ các chức năng lao động chân tay đơn giản đến trí khôn nhân tạo, tùy theo loại hình công việc lao động cần đến chức năng đó hay không. Đồng thời cũng nói đến mức độ cần thiết bắt chước được như con người hay không[1,4].2 Những ứng dụng điển hình của robot. Ứng dụng trong công nghiệp. - Lắp đặt vật liệu, hàn điểm và phun sơn.

- Phục vụ máy công cụ, làm khuôn trong công nghiệp đồ nhựa, v. 5 Ứng dụng robot trong phòng thí nghiệm - Dùng để thực hiện các công việc thủ công, thực hiện các công việc lặp đi lặp lại. Ứng dụng robot trong thao tác cần khuyếch đại lực. - Dùng trong những khu vực nguy hiểm (nhiễm xạ v.v…) - Dùng bốc dỡ hàng hóa, vật liệu, phôi có trọng lượng lớn cồng kềnh trong các ngành công nghiệp nặng… Ứng dụng robot trong nông nghiệp.

- Robot cắt lông cừu, mổ xẻ thịt heo… trong lĩnh vực này robot đảm nhiệm ngay cả các công việc mang tính lặp lại, nhiều thao tác đòi hỏi sự phối hợp tay nghề cao và sự lanh lợi của đôi mắt. Ứng dụng robot trong không gian. - Tay máy được chế tạo nhằm tăng cường khả năng bốc dỡ hàng hóa tiếp tế, lắp ghép với các trạm không gian khác. - Các xe tự hành trang bị tay máy linh hoạt, các robot công dụng chung trong các trạm không gian, bảo trì vệ tinh, xây dựng trong không gian….

Ứng dụng robot trong tàu lặn. - Phát triển các tàu lặn không người lái trong công tác kiểm tra, dò tìm, thám hiểm dưới đại dương. Ứng dụng robot trong giáo dục - Robot được sử dụng là phương tiện giảng dạy trong các chương trình giáo dục - Robot được sử dụng kết hợp với ngôn ngữ LOGO để giảng dạy và nhận thức máy tính. - Tạo ra phòng học robot.

Ứng dụng robot trong hỗ trợ người tàn tật. - Thông qua xung não để điều khiển các tay máy làm những thao tác mong muốn, những bộ phận thay thế trên cơ thể. Ứng dụng robot trong sinh hoạt và giải trí - Các loại đồ chơi trẻ em. Robot thông minh sử dụng trong nhà và văn phòng… 6 1.3 Một số định nghĩa về robot.

- Viện nghiên cứu Mỹ: robot là một tay máy nhiều chức năng, thay đổi được chương trình hoạt động, được dùng để di chuyển vật liệu, chi tiết máy dụng cụ hoặc dùng cho những công việc đặc biệt thông qua những chuyển động khác nhau đã được lập trình nhằm mục đích hoàn thành những nhiệm vụ đa dạng. - Theo Groover: robot công nghiệp là những thiết bị tổng hợp hoạt động theo chương trình có những đặc điểm nhất định tương tự như con người - Theo các nhà nghiên cứu thuộc trường phái SEV (tổ chức hợp tác kinh tế) trước đây; Robot công nghiệp là những máy hoạt động tự động được điều khiển theo chương trình để thực hiện việc thay đổi vị trí của những đối tượng thao tác khác nhau với mục đích tự động hóa các quá trình sản xuất. - Theo chuẩn AFNOR của Pháp: robot là một cơ cấu chuyển đổi tự động có thể chương trình hóa, lặp lại các chương trình, tổng hợp các chương trình đặt ra trên các trục tọa độ có khả năng định vị, di chuyển các đối tượng vật chất, chi tiết, dao cụ, gá lắp…theo những hành trình thay đổi đã chương trình hóa nhằm thực hiện các nhiệm vụ công nghiệp khác nhau. - Theo tiêu chuẩn VDI 2860/BRD: robot là một thiết bị có nhiều trục thực hiện các chuyển động có thể chương trình hóa và nối ghép các chuyển động của chúng trong những khoảng cách tuyến tính hay phi tuyến của động trình.

Chúng được điều khiển bởi các bộ phận hợp nhất ghép kết nối với nhau, có khả năng học và nhớ các chương trình, chúng được trang bị dụng cụ hoặc các phương tiện công nghệ khác để thực hiện các nhiệm vụ sản xuất trực tiếp hay gián tiếp. - Theo tiêu chuẩn GHOST-1980: robot là máy tự động liên kết giữa một tay máy và một cụm điều khiển chương trình hóa, thực hiện một chu trình công nghệ một cách chủ động với sự điều khiển có thể thay thế những chức năng tương tự của con người. với sự điều khiển có thể thay thế những chức năng tương tự con người. - Bên cạnh khái niệm robot còn có khái niệm robotic, khái niệm này có thể hiểu như sau: robotics là một ngành khoa học có nhiệm vụ nghiên cứu về thiết kế, chế tạo các robot và ứng dụng chúng trong các lĩnh vực hoạt động khác nhau của xã hội loài người như nghiên cứu khoa học- kỹ thuật, kinh tế, quốc phòng và dân sinh.

Robotics là một khóa học liên ngành gồm cơ khí điện tử kỹ thuật điều khiển và công nghệ thông tin. Nó là sản phẩm đặc thù của ngành cơ điện tử (Mechatronics)…. 7 - Robot công nghiệp thỏa mãn 5 yếu tố sau: + Có khả năng thay đổi chuyển động + Có khả năng cảm nhận được đối tượng thao tác + Có số bậc chuyển động cao + Có khả năng thích nghi với môi trường hoạt động - Có khả năng hoạt động tương hỗ với đối tượng bên ngoài - Đặc điểm + Có khả năng thay đổi chuyển động + Có khả năng xử lý thông tin biết suy nghĩ + Có tính vạn năng + Có những đặc điểm của người máy 1.4 Phân loại robot.1 Phân loại robot theo dạng hình học của không gian hoạt động Bảng 1.1: Các loại khớp cơ bản dùng trong robot Bậc tự do STT Tên khớp Kí Hiệu Lược Đồ Kết Cấu tương đối 1 Khớp cầu S 3 2 Khớp trượt T 1 3 Khớp quay R 1 4 Khớp trụ C 2 5 Khớp ren H 2 (Nguồn:Tác giả) 8 - Robot tọa độ vuông góc: Có 3 bậc chuyển động tịnh tiến dọc theo ba trục vuông góc X - Chuyển động ngang trái và phải Y - Chuyển động dọc lên xuống Z - Chuyển động ngang tiến và lùi Hình 1.1: Robot tọa độ vuông góc (Nguồn:https://www.
