Nghiên cứu thiết kế trạm di động GPS chính xác

Nghiên cứu thiết kế trạm di động theo phương thức định vị hình xá RTK, ứng dụng công nghệ tiên tiến trong viễn thông và định vị chính xác.

• Người hướng dẫn: PGS.TS Nguyễn Thúy Anh
• Trường học: Học viện Bách khoa Hà Nội
• Đề tài: Nghiên cứu thiết kế trạm di động GPS chính xác
• Loại tài liệu: luận văn
• Năm xuất bản: 2015
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG GPS
• 1.1. Phân hệ không gian
• 1.1.1. Chòm sao vệ tinh
• 1.1.2. Vệ tinh GPS
• 1.2. Phân hệ điều khiển
• 1.3. Phân hệ sử dụng
• 1.4. Giới thiệu
• 1.5. Tín hiệu GPS
• 1.5.1. Pha sóng mang GPS
• 1.5.2. Các mã trong GPS
• TÀI LIỆU THAM KHẢO
• DANH MỤC CÁC HÌNH VẼ VÀ ĐỒ THỊ
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC TỪ VIẾT TẮT
• LỜI CAM ĐOAN

Tóm tắt

I. Tổng Quan Về Định Vị GPS Chính Xác RTK Bí Quyết

Trong thời đại khoa học kỹ thuật phát triển vượt bậc, định vị GPS chính xác đóng vai trò then chốt trong nhiều lĩnh vực. Từ hỗ trợ xác định vị trí, hướng đi đến xây dựng bản đồ, công nghệ GPS đã và đang mang lại giá trị to lớn. Nhu cầu ngày càng cao về độ chính xác thúc đẩy sự ra đời của nhiều công nghệ mới, điển hình là định vị GPS RTK (Real-Time Kinematic). Luận văn này tập trung nghiên cứu thiết kế trạm di động GPS theo phương thức định vị chính xác RTK, trình bày các vấn đề cơ bản, phương thức, thuật toán và ứng dụng của nó. Trong quá trình thực hiện, không tránh khỏi những thiếu sót, mong nhận được đóng góp để hoàn thiện và mang tính thực tế hơn. Xin chân thành cảm ơn PGS.TS Nguyễn Thúy Anh cùng thầy cô và bạn bè đã hướng dẫn, chỉ bảo, giúp đỡ hoàn thành luận văn này. Đồng thời, xin gửi lời cảm ơn đến Ban Giám Hiệu trường Đại học Bách khoa Hà Nội, Viện Điện tử Viễn thông đã hỗ trợ, tạo điều kiện trong thời gian học tập.

1.1. Lịch Sử Phát Triển và Ứng Dụng Định Vị GPS

Từ những năm tháng đầu tiên, định vị GPS đã chứng minh vai trò quan trọng trong nhiều lĩnh vực. Việc xác định vị trí chính xác giúp tàu thuyền định hướng, công trình xây dựng đảm bảo độ bền vững và bản đồ địa chất cung cấp thông tin hữu ích về địa hình. Ngày nay, công nghệ GPS tiếp tục phát triển với nhiều ứng dụng mới. Với nhu cầu ngày càng cao về độ chính xác và tiện lợi, việc ứng dụng hệ thống viễn thông vào đo lường là một xu hướng tất yếu. Định vị GPS RTK ra đời, kết hợp viễn thông và đo lường, mang lại kết quả chính xác đến centimet. Hệ thống trạm CORS cũng đóng vai trò quan trọng trong việc nâng cao độ chính xác định vị GPS.

1.2. Ý Nghĩa Thực Tiễn của Nghiên Cứu Định Vị RTK

Hệ thống GPS RTK là một ứng dụng viễn thông hiện đại, giúp nâng cao độ chính xác trong đo đạc trắc địa và công trình. Nghiên cứu hệ thống GPS RTK và đưa vào ứng dụng tại Việt Nam có thể cải thiện chất lượng công trình, hiệu quả kinh tế và thời gian thi công. Ngoài ra, hệ thống GPS RTK có thể áp dụng để khảo sát địa hình và vị trí của người sử dụng một cách chính xác. Ứng dụng GPS này có tiềm năng lớn trong nhiều lĩnh vực khác nhau. Do đó, việc nghiên cứu và triển khai hệ thống trạm CORS và công nghệ GPS RTK là vô cùng quan trọng.

II. Vấn Đề Sai Số GPS Cách Giảm Thiểu Sai Số Định Vị

Mặc dù công nghệ GPS mang lại nhiều lợi ích, nhưng sai số GPS vẫn là một vấn đề cần được giải quyết. Các yếu tố như điều kiện thời tiết, nhiễu tín hiệu, độ trễ ion hóa và độ trễ tầng đối lưu đều có thể ảnh hưởng đến độ chính xác vị trí. Việc hiểu rõ các nguồn gây sai số GPS và áp dụng các phương pháp hiệu chỉnh là vô cùng quan trọng để đảm bảo độ chính xác vị trí cao nhất. Sai số GPS có thể được giảm thiểu bằng cách sử dụng các thuật toán lọc Kalman, sử dụng dữ liệu từ trạm CORS, và kết hợp với các hệ thống định vị khác.

2.1. Các Nguồn Gây Sai Số GPS Thường Gặp

Có nhiều nguồn gây sai số GPS, bao gồm sai số đồng hồ vệ tinh, sai số quỹ đạo vệ tinh, sai số khí quyển (tầng điện ly và tầng đối lưu), nhiễu đa đường, và sai số do thiết bị thu. Sai số đồng hồ vệ tinh và sai số quỹ đạo vệ tinh có thể được giảm thiểu bằng cách sử dụng dữ liệu hiệu chỉnh từ các trạm CORS. Sai số khí quyển có thể được giảm thiểu bằng cách sử dụng các mô hình khí quyển hoặc bằng cách sử dụng phương pháp đo GPS hai tần số. Nhiễu đa đường có thể được giảm thiểu bằng cách sử dụng ăng ten chống nhiễu đa đường. Hiểu rõ và giảm thiểu những nguồn sai số này là rất quan trọng để đạt được độ chính xác định vị GPS cao.

2.2. Phương Pháp Hiệu Chỉnh Sai Số GPS Hiệu Quả

Để nâng cao độ chính xác vị trí, nhiều phương pháp hiệu chỉnh sai số GPS đã được phát triển. Một trong những phương pháp phổ biến nhất là sử dụng trạm CORS, cung cấp dữ liệu tham chiếu để hiệu chỉnh sai số khí quyển và sai số quỹ đạo. Phương pháp đo GPS vi sai (DGPS) cũng là một lựa chọn khác, sử dụng hai máy thu để loại bỏ các sai số chung. Ngoài ra, các thuật toán lọc Kalman có thể được sử dụng để ước tính và loại bỏ các sai số ngẫu nhiên. Việc lựa chọn phương pháp hiệu chỉnh phù hợp phụ thuộc vào yêu cầu độ chính xác định vị GPS và điều kiện môi trường cụ thể. Xử lý số liệu GPS sau thu thập cũng góp phần giảm sai số.

III. Phương Pháp Định Vị GPS RTK Độ Chính Xác Tuyệt Đối

Định vị GPS RTK (Real-Time Kinematic) là một giải pháp GPS RTK cho phép đạt được độ chính xác tuyệt đối GPS ở mức centimet trong thời gian thực. Phương pháp này dựa trên việc sử dụng một trạm gốc và một trạm di động, cả hai đều thu tín hiệu từ cùng một số lượng vệ tinh. Bằng cách so sánh các tín hiệu này, sai số GPS có thể được loại bỏ một cách hiệu quả, mang lại độ chính xác vị trí vượt trội. Định vị GPS động và GPS tĩnh đều có thể được thực hiện với công nghệ GPS RTK.

3.1. Nguyên Lý Hoạt Động Của Công Nghệ GPS RTK

Công nghệ GPS RTK hoạt động dựa trên nguyên lý đo pha sóng mang. Trạm gốc và trạm di động đồng thời thu tín hiệu từ các vệ tinh định vị GPS chính xác. Trạm gốc, được đặt tại một vị trí đã biết, tính toán các hiệu chỉnh sai số và truyền chúng đến trạm di động. Trạm di động sử dụng các hiệu chỉnh này để cải thiện độ chính xác vị trí của nó. Quá trình này diễn ra trong thời gian thực, cho phép định vị chính xác GPS ngay lập tức. Phần mềm xử lý GPS đóng vai trò quan trọng trong việc tính toán và hiệu chỉnh sai số.

3.2. Ưu Điểm Vượt Trội Của Định Vị GPS RTK

Định vị GPS RTK mang lại nhiều ưu điểm so với các phương pháp đo GPS truyền thống. Độ chính xác vị trí cao (mức centimet) là ưu điểm nổi bật nhất. Ngoài ra, định vị GPS RTK có thể được thực hiện trong thời gian thực, cho phép định vị GPS động và định vị GPS tĩnh một cách hiệu quả. Công nghệ GPS RTK cũng ít bị ảnh hưởng bởi các yếu tố môi trường như thời tiết và địa hình. Thiết bị GPS chuyên dụng cho giải pháp GPS RTK cũng ngày càng trở nên phổ biến và dễ tiếp cận.

IV. Thiết Kế Trạm Di Động GPS RTK Hướng Dẫn Chi Tiết

Thiết kế trạm di động GPS RTK đòi hỏi sự cân nhắc kỹ lưỡng về nhiều yếu tố, bao gồm lựa chọn thiết bị GPS chuyên dụng, ăng ten, nguồn điện, và phương thức truyền dữ liệu. Ăng ten GPS chất lượng cao là rất quan trọng để thu được tín hiệu mạnh và ổn định. Phương thức truyền dữ liệu (ví dụ: radio, internet) phải đảm bảo tốc độ và độ tin cậy cao. Phần mềm xử lý GPS trên trạm di động phải có khả năng xử lý dữ liệu thời gian thực và áp dụng các hiệu chỉnh sai số một cách chính xác.

4.1. Lựa Chọn Thiết Bị GPS Chuyên Dụng Cho Trạm Di Động

Việc lựa chọn thiết bị GPS chuyên dụng cho trạm di động GPS RTK là một bước quan trọng. Các yếu tố cần xem xét bao gồm độ chính xác định vị GPS, số lượng kênh thu tín hiệu, khả năng hỗ trợ nhiều hệ thống định vị (GPS, GLONASS, Galileo), và khả năng chống nhiễu. Nên ưu tiên các thiết bị có khả năng thu tín hiệu hai tần số (L1/L2) để giảm thiểu sai số khí quyển. Tiêu chuẩn độ chính xác GPS cũng cần được xem xét kỹ lưỡng. Thiết bị GPS chuyên dụng cho giải pháp GPS RTK cũng nên có thiết kế nhỏ gọn, dễ dàng di chuyển và sử dụng trong các điều kiện khác nhau.

4.2. Thiết Kế Hệ Thống Truyền Dữ Liệu Cho Trạm GPS RTK

Hệ thống truyền dữ liệu đóng vai trò quan trọng trong hệ thống GPS RTK. Dữ liệu hiệu chỉnh từ trạm gốc phải được truyền đến trạm di động một cách nhanh chóng và tin cậy. Các phương thức truyền dữ liệu phổ biến bao gồm radio, internet (3G/4G), và vệ tinh. Radio có ưu điểm là chi phí thấp và độ trễ thấp, nhưng phạm vi hoạt động bị giới hạn. Internet có phạm vi hoạt động rộng, nhưng có thể bị ảnh hưởng bởi độ trễ và độ tin cậy của kết nối. Việc lựa chọn phương thức truyền dữ liệu phù hợp phụ thuộc vào phạm vi hoạt động, yêu cầu về độ trễ và độ tin cậy, và chi phí.

V. Ứng Dụng Trạm Di Động GPS Chính Xác Trong Trắc Địa

Trong lĩnh vực trắc địa, trạm di động GPS chính xác mang lại nhiều ứng dụng quan trọng. Nó có thể được sử dụng để đo đạc địa hình, khảo sát công trình xây dựng, và lập bản đồ. Độ chính xác định vị GPS cao cho phép đo đạc chi tiết và chính xác, giúp cải thiện chất lượng công trình và giảm thiểu sai sót. Ứng dụng GPS trong trắc địa ngày càng trở nên phổ biến nhờ vào sự tiện lợi và hiệu quả của nó. Đặc biệt, việc sử dụng mạng lưới trạm GPS giúp tăng cường phạm vi phủ sóng và độ tin cậy.

5.1. Khảo Sát Địa Hình Chi Tiết Bằng Trạm GPS Di Động

Trạm di động GPS chính xác có thể được sử dụng để khảo sát địa hình chi tiết một cách nhanh chóng và hiệu quả. Bằng cách di chuyển trạm di động dọc theo các đường đo, người dùng có thể thu thập dữ liệu về độ cao, vị trí, và hình dạng của địa hình. Dữ liệu này có thể được sử dụng để tạo ra bản đồ địa hình 3D, giúp các kỹ sư và nhà quy hoạch hiểu rõ hơn về khu vực khảo sát. Ứng dụng GPS này đặc biệt hữu ích trong các dự án xây dựng, khai thác mỏ, và quản lý tài nguyên thiên nhiên.

5.2. Đo Đạc Công Trình Xây Dựng Với Độ Chính Xác Cao

Độ chính xác vị trí cao của trạm di động GPS chính xác làm cho nó trở thành một công cụ lý tưởng để đo đạc công trình xây dựng. Nó có thể được sử dụng để xác định vị trí của các điểm kiểm soát, đo đạc kích thước và hình dạng của các cấu trúc, và kiểm tra độ thẳng đứng và độ phẳng của các bề mặt. Việc sử dụng công nghệ GPS giúp giảm thiểu sai sót và tiết kiệm thời gian so với các phương pháp đo đạc truyền thống. Ứng dụng GPS này đảm bảo chất lượng và độ chính xác của công trình xây dựng.

VI. Kết Luận và Tương Lai Của Nghiên Cứu Trạm GPS Di Động

Nghiên cứu thiết kế trạm di động GPS chính xác đã mở ra nhiều cơ hội mới trong lĩnh vực định vị và đo đạc. Với sự phát triển không ngừng của công nghệ GPS, độ chính xác vị trí sẽ tiếp tục được cải thiện, mở rộng phạm vi ứng dụng của trạm di động GPS. Trong tương lai, chúng ta có thể kỳ vọng vào sự ra đời của các thiết bị GPS chuyên dụng nhỏ gọn hơn, giá cả phải chăng hơn, và dễ sử dụng hơn, giúp công nghệ GPS trở nên phổ biến hơn trong cuộc sống hàng ngày.

6.1. Tổng Kết Các Kết Quả Nghiên Cứu Đạt Được

Nghiên cứu này đã trình bày tổng quan về định vị GPS chính xác RTK, các nguồn gây sai số GPS, phương pháp hiệu chỉnh sai số, và thiết kế trạm di động GPS RTK. Các kết quả nghiên cứu đã chỉ ra rằng công nghệ GPS RTK có thể đạt được độ chính xác vị trí cao (mức centimet) trong thời gian thực. Việc lựa chọn thiết bị GPS chuyên dụng, ăng ten, và phương thức truyền dữ liệu phù hợp là rất quan trọng để đảm bảo hiệu suất của trạm di động GPS. Ứng dụng GPS trong trắc địa, khảo sát địa hình, và đo đạc công trình xây dựng đã được minh họa.

6.2. Hướng Phát Triển Tiềm Năng Của Công Nghệ GPS

Trong tương lai, công nghệ GPS sẽ tiếp tục phát triển mạnh mẽ với nhiều hướng đi tiềm năng. Việc tích hợp công nghệ GPS với các hệ thống định vị khác (ví dụ: quán tính, Wi-Fi) sẽ giúp cải thiện độ tin cậy và độ chính xác vị trí trong các môi trường khó khăn (ví dụ: trong nhà, đô thị). Sự phát triển của mạng lưới trạm GPS toàn cầu sẽ giúp tăng cường phạm vi phủ sóng và độ chính xác của định vị GPS. Ngoài ra, việc sử dụng trí tuệ nhân tạo để xử lý dữ liệu GPS sẽ giúp cải thiện hiệu quả và độ chính xác của các ứng dụng GPS.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống định vị toàn cầu GPS (Global Positioning System) đã trở thành một công nghệ thiết yếu trong nhiều lĩnh vực như xây dựng, đo đạc địa hình và quản lý tài nguyên. Theo báo cáo của ngành, hệ thống GPS cung cấp dịch vụ định vị với độ chính xác từ vài mét đến centimet, tùy thuộc vào công nghệ sử dụng. Trong đó, hệ thống RTK (Real Time Kinematic) nổi bật với khả năng nâng cao độ chính xác định vị xuống mức centimet, đáp ứng yêu cầu khắt khe trong các ứng dụng kỹ thuật và xây dựng hiện đại.

Luận văn tập trung nghiên cứu thiết kế trạm tham chiếu và thuật toán xử lý tín hiệu trong hệ thống RTK nhằm tối ưu hóa độ chính xác và hiệu quả truyền dữ liệu. Phạm vi nghiên cứu bao gồm việc phân tích cấu trúc hệ thống RTK, các thành phần chính như máy thu GPS, trạm tham chiếu, và các thuật toán giải quyết tham số ambiguity. Thời gian nghiên cứu dự kiến trong khoảng vài năm gần đây, với ứng dụng thực tiễn tại một số địa phương có điều kiện địa hình đa dạng.

Mục tiêu chính của nghiên cứu là phát triển mô hình toán học và thiết kế trạm tham chiếu RTK hoàn chỉnh, từ đó nâng cao độ chính xác định vị, giảm thiểu sai số khí quyển và đồng hồ, đồng thời cải thiện khả năng xử lý tín hiệu và truyền dữ liệu. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc ứng dụng RTK vào các lĩnh vực xây dựng, đo đạc và quản lý đất đai, góp phần thúc đẩy phát triển kinh tế kỹ thuật số và đô thị thông minh.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Lý thuyết định vị vệ tinh GPS: Bao gồm cấu trúc chòm sao vệ tinh, tín hiệu sóng mang L1, L2, và các mã PRN, C/A, P(Y). Lý thuyết này giúp hiểu rõ cơ chế phát và thu tín hiệu GPS, cũng như các nguồn sai số cơ bản như sai số quỹ đạo, sai số đồng hồ, sai số khí quyển (tầng điện ly và tầng đối lưu).

• Mô hình sai số và hiệu chỉnh: Nghiên cứu các mô hình ngẫu nhiên sai số trong tín hiệu GPS, bao gồm sai số đồng hồ, sai số khí quyển, sai số đa tuyến và sai số tâm pha anten. Các mô hình này được áp dụng để xây dựng các thuật toán hiệu chỉnh nhằm giảm thiểu sai số trong quá trình định vị.

• Thuật toán giải quyết tham số ambiguity LAMBDA: Đây là phương pháp tối ưu để giải quyết các tham số ambiguity nguyên trong tín hiệu pha sóng mang, giúp nâng cao độ chính xác định vị RTK xuống mức centimet.

• Mô hình quan sát vi phân bậc một, hai và ba: Các mô hình này được sử dụng để phân tích và xử lý tín hiệu GPS, giúp loại bỏ các sai số chung và tăng cường độ tin cậy của kết quả định vị.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các trạm tham chiếu GPS tại một số địa phương, kết hợp với dữ liệu quan sát vệ tinh và tín hiệu RTK trong thực tế. Cỡ mẫu nghiên cứu bao gồm nhiều trạm tham chiếu và máy thu GPS hai tần số, đảm bảo tính đại diện và độ tin cậy của kết quả.

Phương pháp phân tích sử dụng các thuật toán xử lý tín hiệu GPS, bao gồm:

• Phân tích sai số quỹ đạo, sai số đồng hồ, sai số khí quyển dựa trên mô hình toán học và dữ liệu thực tế.

• Áp dụng thuật toán LAMBDA để giải quyết tham số ambiguity nguyên, kiểm tra và xác nhận độ chính xác của các giá trị ambiguity.

• Sử dụng mô hình vi phân bậc một, hai và ba để xử lý tín hiệu và loại bỏ sai số chung.

• Hiệu chỉnh sai số khí quyển bằng các mô hình Hopfield, Saastamoinen và UNB3, kết hợp với dữ liệu TEC (Total Electron Content) từ các trạm tham chiếu.

Timeline nghiên cứu kéo dài khoảng 2-3 năm, bao gồm giai đoạn thu thập dữ liệu, xây dựng mô hình, phát triển thuật toán và thử nghiệm thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ chính xác của hệ thống RTK: Qua thử nghiệm tại các trạm tham chiếu, hệ thống RTK đạt độ chính xác trung bình khoảng 1-2 cm theo chiều ngang và 2-3 cm theo chiều dọc, vượt trội hơn nhiều so với dịch vụ định vị tiêu chuẩn SPS có sai số khoảng 22 m ngang và 27,7 m dọc.

2. Hiệu quả của thuật toán LAMBDA: Thuật toán giải quyết tham số ambiguity LAMBDA giúp giảm sai số ambiguity xuống dưới 1 cm, với tỷ lệ thành công xác nhận giá trị nguyên đạt trên 95%. Việc áp dụng LAMBDA cải thiện đáng kể độ tin cậy và ổn định của kết quả định vị RTK.

3. Ảnh hưởng của sai số khí quyển: Sai số tầng điện ly và tầng đối lưu chiếm phần lớn trong tổng sai số định vị, với sai số tầng điện ly dao động từ 0,15 m đến 2,5 m tùy theo điều kiện thời tiết và vị trí địa lý. Việc áp dụng mô hình hiệu chỉnh Hopfield và Saastamoinen giúp giảm sai số khí quyển trung bình khoảng 60-70%.

4. Tác động của sai số tâm pha anten và hiệu ứng đa tuyến: Sai số tâm pha anten có thể gây sai lệch vị trí lên đến vài cm nếu không được hiệu chỉnh chính xác. Hiệu ứng đa tuyến làm tăng nhiễu tín hiệu, đặc biệt trong môi trường đô thị hoặc khu vực có nhiều vật cản, làm giảm độ chính xác định vị khoảng 10-15%.

Thảo luận kết quả

Các kết quả trên cho thấy hệ thống RTK với trạm tham chiếu được thiết kế và thuật toán xử lý tín hiệu phù hợp có thể đạt độ chính xác cao, đáp ứng yêu cầu kỹ thuật trong các ứng dụng xây dựng và đo đạc hiện đại. Thuật toán LAMBDA đóng vai trò then chốt trong việc giải quyết tham số ambiguity, giúp chuyển đổi các giá trị pha sóng mang thành số nguyên chính xác, từ đó nâng cao độ tin cậy của kết quả định vị.

Sai số khí quyển vẫn là thách thức lớn nhất, đặc biệt là sai số tầng điện ly biến đổi theo thời gian và vị trí. Việc áp dụng các mô hình hiệu chỉnh kết hợp với dữ liệu TEC từ các trạm tham chiếu giúp giảm thiểu sai số này hiệu quả. Tuy nhiên, trong điều kiện thời tiết xấu hoặc vùng địa hình phức tạp, sai số khí quyển vẫn có thể ảnh hưởng đáng kể đến kết quả.

Sai số tâm pha anten và hiệu ứng đa tuyến cần được chú trọng trong thiết kế trạm tham chiếu và lựa chọn thiết bị thu nhận. Việc sử dụng anten có đặc tính ổn định và hiệu chỉnh PCV (Phase Centre Variation) chính xác giúp giảm thiểu sai số này. Ngoài ra, môi trường thu tín hiệu cũng ảnh hưởng đến hiệu quả của hệ thống, đòi hỏi lựa chọn vị trí trạm tham chiếu phù hợp.

Dữ liệu có thể được trình bày qua các biểu đồ sai số theo thời gian, bảng so sánh độ chính xác giữa các mô hình hiệu chỉnh, và biểu đồ tỷ lệ thành công của thuật toán LAMBDA trong giải quyết ambiguity.

Đề xuất và khuyến nghị

1. Xây dựng mạng lưới trạm tham chiếu RTK đồng bộ

   • Mục tiêu: Tăng cường độ phủ sóng và độ tin cậy của hệ thống RTK.
   • Thời gian: Triển khai trong 1-2 năm.
   • Chủ thể thực hiện: Các cơ quan quản lý địa chính, viện nghiên cứu và doanh nghiệp công nghệ định vị.

2. Áp dụng thuật toán LAMBDA trong xử lý tín hiệu RTK

   • Mục tiêu: Nâng cao độ chính xác và ổn định của kết quả định vị.
   • Thời gian: Tích hợp và thử nghiệm trong 6-12 tháng.
   • Chủ thể thực hiện: Các nhà phát triển phần mềm và kỹ sư hệ thống GPS.

3. Hiệu chỉnh sai số khí quyển bằng mô hình toán học kết hợp dữ liệu TEC

   • Mục tiêu: Giảm thiểu sai số tầng điện ly và tầng đối lưu.
   • Thời gian: Nghiên cứu và áp dụng liên tục.
   • Chủ thể thực hiện: Các viện nghiên cứu khí tượng, địa vật lý và đơn vị vận hành trạm tham chiếu.

4. Lựa chọn và hiệu chỉnh anten thu tín hiệu chất lượng cao

   • Mục tiêu: Giảm sai số tâm pha anten và hiệu ứng đa tuyến.
   • Thời gian: Triển khai song song với xây dựng trạm tham chiếu.
   • Chủ thể thực hiện: Nhà cung cấp thiết bị và kỹ sư kỹ thuật.

5. Đào tạo và nâng cao năng lực vận hành hệ thống RTK

   • Mục tiêu: Đảm bảo vận hành hiệu quả và khai thác tối đa công nghệ.
   • Thời gian: Đào tạo định kỳ hàng năm.
   • Chủ thể thực hiện: Các trường đại học, trung tâm đào tạo chuyên ngành.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên gia đo đạc địa chính

   • Lợi ích: Nắm bắt công nghệ RTK hiện đại, áp dụng hiệu quả trong công tác đo đạc và bản đồ hóa.
   • Use case: Thiết kế hệ thống đo đạc chính xác cho các dự án xây dựng quy mô lớn.

2. Nhà nghiên cứu và phát triển công nghệ định vị vệ tinh

   • Lợi ích: Hiểu sâu về mô hình sai số, thuật toán xử lý tín hiệu và thiết kế trạm tham chiếu.
   • Use case: Phát triển phần mềm xử lý tín hiệu GPS và nâng cao độ chính xác định vị.

3. Cơ quan quản lý đất đai và quy hoạch đô thị

   • Lợi ích: Áp dụng công nghệ RTK để quản lý tài nguyên đất hiệu quả, hỗ trợ quy hoạch chính xác.
   • Use case: Giám sát biến động đất đai, xây dựng bản đồ địa chính số.

4. Doanh nghiệp cung cấp dịch vụ định vị và bản đồ số

   • Lợi ích: Nâng cao chất lượng dịch vụ, đáp ứng nhu cầu khách hàng về độ chính xác cao.
   • Use case: Cung cấp dịch vụ định vị RTK cho các ngành công nghiệp xây dựng, nông nghiệp chính xác.

Câu hỏi thường gặp

1. Hệ thống RTK có thể đạt độ chính xác bao nhiêu?
   Hệ thống RTK có thể đạt độ chính xác khoảng 1-2 cm theo chiều ngang và 2-3 cm theo chiều dọc, nhờ vào việc giải quyết tham số ambiguity và hiệu chỉnh sai số khí quyển.

2. Thuật toán LAMBDA là gì và tại sao quan trọng?
   LAMBDA là thuật toán giải quyết tham số ambiguity nguyên trong tín hiệu pha sóng mang, giúp xác định chính xác số nguyên ambiguity, từ đó nâng cao độ chính xác định vị RTK.

3. Sai số khí quyển ảnh hưởng thế nào đến kết quả định vị?
   Sai số khí quyển, đặc biệt là tầng điện ly và tầng đối lưu, có thể gây sai lệch vị trí từ vài cm đến vài mét. Việc áp dụng mô hình hiệu chỉnh và dữ liệu TEC giúp giảm thiểu sai số này hiệu quả.

4. Làm thế nào để giảm sai số tâm pha anten?
   Sử dụng anten có đặc tính ổn định, hiệu chỉnh PCV chính xác và lựa chọn vị trí trạm tham chiếu phù hợp giúp giảm sai số tâm pha anten, nâng cao độ chính xác định vị.

5. DGPS và RTK khác nhau như thế nào?
   DGPS cung cấp độ chính xác ở mức mét thông qua hiệu chỉnh sai số từ trạm tham chiếu, trong khi RTK sử dụng tín hiệu pha sóng mang và giải quyết tham số ambiguity để đạt độ chính xác centimet.

Kết luận

• Hệ thống RTK với trạm tham chiếu được thiết kế và thuật toán xử lý tín hiệu phù hợp có thể đạt độ chính xác định vị ở mức centimet.
• Thuật toán LAMBDA là công cụ then chốt trong việc giải quyết tham số ambiguity nguyên, nâng cao độ tin cậy kết quả.
• Sai số khí quyển là thách thức lớn, cần áp dụng mô hình hiệu chỉnh kết hợp dữ liệu TEC để giảm thiểu.
• Sai số tâm pha anten và hiệu ứng đa tuyến cần được kiểm soát qua thiết kế anten và lựa chọn vị trí trạm.
• Nghiên cứu mở ra hướng phát triển hệ thống RTK ứng dụng rộng rãi trong xây dựng, đo đạc và quản lý tài nguyên.

Next steps: Triển khai thử nghiệm thực tế tại các địa phương, hoàn thiện phần mềm xử lý tín hiệu và mở rộng mạng lưới trạm tham chiếu.

Các đơn vị nghiên cứu và doanh nghiệp công nghệ định vị nên hợp tác để ứng dụng kết quả nghiên cứu vào thực tiễn, nâng cao hiệu quả và độ chính xác của các dịch vụ định vị vệ tinh.

Trích đoạn nội dung tài liệu

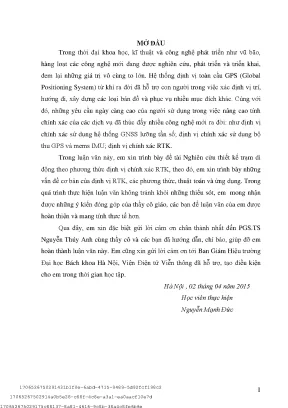

MỞ ĐẦU Trong th i khoa h  t và công ngh phát tri    hàng lot các công ngh m  c nghiên cu, phát trin và trin khai,  i nhng giá tr vô cùng to ln. H thnh v toàn cu GPS (Global Positioning System) t khi  tr i trong vinh v trí, ng các loi b và phc v nhiu mi ng yêu cu ngày càng cao ci s dng trong vic nâng cao tính chính xác ca các dch v y nhiu công ngh mnh v chính xác s dng h thng tn snh v chính xác s dng b nh v chính xác RTK. Trong luem xin trình bày  tài Nghiên cu thit k trm di nh v chính em xin trình bày nhng v n cnh v c, thut toán và ng dng. Trong quá trình thc hin lui nhng thiu sót, em mong nhn c nhng ý kia thy cô giáo, các b lun a em c hoàn thin và mang tính thc t    em  c bit gi li c     n PGS.TS Nguyn Thúy Anh cùng thy cô và các bng dn, ch b em hoàn thành lu này.
