Báo Cáo Nghiên Cứu: Thiết Kế Và Chế Tạo Thiết Bị Đo Đa Thông Số Ứng Dụng Trong Ngành Điện (PM07)

Tóm tắt nghiên cứu (Research Summary)

  • Vấn đề nghiên cứu cốt lõi (Research Question): Làm thế nào để nghiên cứu, làm chủ công nghệ thiết kế và chế tạo thành công một thiết bị đo lường đa thông số kỹ thuật số (ký hiệu PM07), có độ chính xác cao, khả năng kháng nhiễu công nghiệp vượt trội nhằm từng bước thay thế các hệ thống đo lường analog thế hệ cũ đã xuống cấp tại các nhà máy điện Việt Nam với chi phí tối ưu?
  • Tổng quan phương pháp (Methodology Snapshot): Đề tài do Viện Nghiên cứu Điện tử, Tin học, Tự động hóa (VIELINA) thuộc Bộ Công Thương chủ trì. Nhóm nghiên cứu đã khảo sát toàn diện chu trình nhiệt - cơ - điện tại các nhà máy nhiệt điện điển hình (như Nhà máy Nhiệt điện Phả Lại 2), phân tích sâu các nguyên lý cảm biến công nghiệp (nhiệt độ, áp suất, lưu lượng, mức, độ rung), từ đó thiết kế hoàn chỉnh hệ thống phần cứng theo cấu trúc module (khối xử lý trung tâm 89S8252, khối đầu vào tương tự AI, khối lọc và chuyển đổi dòng/áp IFV 4–20mA, khối DI/DO, khối HMI) và lập trình phần mềm nhúng tối ưu hóa việc lấy mẫu, lọc số trung bình cùng giao thức truyền thông công nghiệp bảo mật.
  • Phát hiện chính (Key Findings): Chế tạo thành công thiết bị đo đa thông số PM07, có khả năng đo đạc chính xác nhiều dải thông số quan trọng: nhiệt độ ($0^\circ\text{C} - 1300^\circ\text{C}$), áp suất ($25 - 200\text{ kg/cm}^2$), điện áp, dòng điện ($100 - 3000\text{A}$ qua TI), tốc độ quay ($1000 - 3000\text{ v/p}$) và khối lượng ($500 - 4000\text{ kg}$). Thiết bị hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, đáp ứng thời gian thực và khả năng giao tiếp dữ liệu chuẩn hóa.
  • Ý nghĩa thực tiễn (Implications): Khẳng định năng lực tự chủ công nghệ điều khiển - đo lường trong nước, mở ra giải pháp thay thế cục bộ và nâng cấp từng phần các dây chuyền nhiệt điện cũ mà không cần phụ thuộc vào thiết bị nhập khẩu đắt đỏ.

Bối cảnh và tầm quan trọng (Context & Significance)

1. Hiện trạng công nghệ và khoảng trống kỹ thuật

Trong bức tranh tổng thể của hệ thống năng lượng quốc gia, phần lớn các nhà máy nhiệt điện và thủy điện được xây dựng trong giai đoạn thập niên 80–90 của thế kỷ trước (chủ yếu do Liên Xô cũ hỗ trợ) vẫn sử dụng công nghệ đo lường và điều khiển thế hệ tương tự (analog). Trải qua nhiều năm vận hành liên tục trong điều kiện nhiệt độ cao, độ ẩm lớn và bụi bẩn, các thiết bị này đã bộc lộ hàng loạt hạn chế:

  • Linh kiện suy hao dẫn đến trôi điểm làm việc (drift), sai số tích lũy lớn.
  • Khả năng tự động hóa và tích hợp vào các hệ số SCADA/DCS hiện đại bị hạn chế.
  • Tỷ lệ hỏng hóc cao, việc vận hành phần lớn phải dựa vào trực giác và kinh nghiệm thủ công của kỹ thuật viên.

Trong khi đó, việc nhập khẩu các bộ đo lường - điều khiển số đồng bộ từ các tập đoàn phương Tây hay Nhật Bản đòi hỏi kinh phí đầu tư rất lớn. Đồng thời, các nhà máy luôn rơi vào thế bị động khi phát sinh sự cố kỹ thuật cần bảo trì, hiệu chỉnh hoặc thay thế linh kiện dự phòng.

+-------------------------------------------------------------------+
| THỰC TRẠNG THIẾT BỊ ĐO LƯỜNG NHÀ MÁY ĐIỆN CŨ TẠI VIỆT NAM         |
+-------------------------------------------------------------------+
  |
  +--> [Thiết bị Analog Liên Xô cũ]: Xuống cấp, sai số lớn, thiếu linh kiện
  |
  +--> [Thiết bị nhập khẩu mới]: Chi phí đầu tư đắt đỏ, phụ thuộc công nghệ
  |
  +--> [GIẢI PHÁP ĐỀ TÀI PM07]:
       Nội địa hóa - Thiết kế module - Chi phí thấp - Hoàn toàn làm chủ

2. Tính cấp thiết và tiềm năng tác động

Việc nghiên cứu, thiết kế và chế tạo thiết bị đo đa thông số số hóa là yêu cầu cấp thiết mang tính chiến lược của ngành Công Thương. Đề tài không chỉ giải quyết bài toán kinh tế kỹ thuật trước mắt cho các nhà máy điện (tối ưu hóa hiệu suất lò hơi, turbine, hệ thống phụ trợ) mà còn tạo tiền đề vững chắc để hình thành các giải pháp điều khiển tích hợp "Made in Vietnam", từng bước thay thế ngoại nhập trong các ngành công nghiệp nặng.

Phương pháp luận và thiết kế hệ thống (Methodology & Architecture)

Đề tài áp dụng phương pháp tiếp cận kỹ thuật hệ thống từ lý thuyết đo lường, khảo sát thực địa cho đến thiết kế phần cứng, lập trình phần mềm nhúng và thử nghiệm công nghiệp thực tế.

                  KIẾN TRÚC TỔNG THỂ HỆ THỐNG PM07

  [ CẢM BIẾN ] ---> [ KHỐI CHUYỂN ĐỔI IFV ] ---> [ KHỐI ĐẦU VÀO AI ]
 (Nhiệt/Áp/Tốc độ)    (Lọc tín hiệu dòng/áp)         (Bộ ADC đa kênh)
                                                           |
                                                           v
  [ GIAO DIỆN HMI ] <--------------------------> [ KHỐI CPU TRUNG TÂM ]
  (Bàn phím, LED/LCD)                            (Vi điều khiển 89S8252,
                                                  EEPROM 24C256)
                                                           |
  [ KHỐI DI / DO ]  <--------------------------------------+
  (Cách ly quang)                                          |
                                                           v
                                                [ CỔNG TRUYỀN THÔNG ]
                                                (RS232/RS485 - SCADA)

1. Khảo sát đối tượng và nguyên lý đo lường chuyên sâu

Nhóm nghiên cứu đã phân tích sâu các đại lượng vật lý đặc thù trong chu trình nhiệt động của nhà máy điện:

  • Đo nhiệt độ cao: Nghiên cứu nguyên lý và đường đặc tính nhiệt điện trở kim loại (Pt100, Pt1000) và cặp nhiệt ngẫu (Thermocouple loại K) phục vụ dải đo lên đến $1300^\circ\text{C}$ tại buồng lửa, bộ quá nhiệt và thân turbine.
  • Đo áp suất chất lưu: Đánh giá các cơ cấu chuyển đổi áp trở Silic màng mỏng, áp điện và biến thiên trở kháng nhằm đo áp suất môi chất hơi, nước cấp ($25 - 200\text{ kg/cm}^2$).
  • Đo lưu lượng và mức: Ứng dụng phương pháp siêu âm, đo mức thủy tĩnh bằng áp suất và phương pháp sục khí bọt (bubbler method) cho các bể lắng, bình ngưng, bồn khử khí.
  • Đo rung động và tốc độ quay: Khảo sát cảm biến gia tốc áp điện và cảm biến điện từ giám sát dao động gối trục turbine - máy phát điện.

2. Thiết kế phần cứng thiết bị PM07

Thiết bị PM07 được module hóa hoàn toàn trên nền tảng kết nối Bus lưng (Backplane Bus), đảm bảo tính linh hoạt khi bảo trì và mở rộng:

  • Khối xử lý trung tâm (CPU): Sử dụng vi điều khiển công nghiệp 8-bit AT89S8252 kết hợp bộ nhớ bất biến Serial EEPROM 24C256 lưu trữ thông số cài đặt và nhật ký hiệu chuẩn mà không mất dữ liệu khi mất nguồn.
  • Khối đầu vào tương tự (AI) & Khối IFV: Tích hợp bộ lọc tích cực và mạch biến đổi tín hiệu dòng chuẩn công nghiệp ($4 - 20\text{mA}$) sang dải điện áp tương thích với bộ chuyển đổi tương tự - số (ADC), có bảo vệ quá áp và chống sét lan truyền.
  • Khối đầu vào/đầu ra số (DI/DO): Cách ly quang (Optocoupler), bảo vệ bộ vi xử lý khỏi các xung đột biến điện áp cao từ mạch đóng cắt rơ-le ngoài hiện trường.
  • Khối hiển thị và bàn phím (HMI): Bảng chỉ thị số và hệ thống phím màng công nghiệp cho phép cài đặt điểm đặt (setpoint), ngưỡng cảnh báo ngay tại chỗ.

3. Thiết kế phần mềm nhúng và giao thức truyền thông

  • Thuật toán xử lý tín hiệu: Phần mềm tích hợp thuật toán lấy mẫu định kỳ nhiều chu kỳ và tính trung bình số học (moving average filter) nhằm loại bỏ các thành phần sóng hài, nhiễu xung công nghiệp thường gặp trong môi trường trạm biến áp và máy phát.
  • Cơ chế bảo mật: Phân quyền vận hành qua mật mã (password) nhiều cấp nhằm ngăn chặn can thiệp sai lệch tham số đo lường.
  • Giao thức truyền thông số: Xây dựng hệ thống lệnh đọc/ghi chuẩn hóa khung truyền, cho phép kết nối chuỗi nhiều thiết bị PM07 về máy tính giám sát trung tâm thông qua mạng truyền thông công nghiệp RS485.

Phát hiện chính và kết quả thực nghiệm (Major Findings)

1. Khả năng tích hợp đa kênh và độ chính xác cao

Qua quá trình kiểm thử trong phòng thí nghiệm (PTN) bằng các thiết bị phát chuẩn sensor chuyên dụng (Calibrator), thiết bị PM07 đã chứng minh độ chính xác và độ lặp lại cao:

  • Xử lý chính xác các tín hiệu cảm biến phi tuyến tính phức tạp (cặp nhiệt K, Pt100) nhờ thuật toán nội suy và bù nhiệt đầu lạnh.
  • Đáp ứng dải đo mở rộng: Nhiệt độ $0 - 1300^\circ\text{C}$, áp suất lên đến $200\text{ kg/cm}^2$, tốc độ quay động cơ/turbine $1000 - 3000\text{ vòng/phút}$.
Đại lượng đo Dải đo thiết kế Cảm biến / Đầu vào tương thích Sai số danh định
Nhiệt độ $0^\circ\text{C} - 1300^\circ\text{C}$ Cặp nhiệt ngẫu (Type K), Pt100/Pt1000 $\le \pm 0.5%$
Áp suất $25 - 200\text{ kg/cm}^2$ Cảm biến áp trở, Transmitter $4-20\text{mA}$ $\le \pm 0.25%$
Dòng điện $100\text{A} - 3000\text{A}$ Biến dòng đo lường (TI) chuẩn $\le \pm 1.0%$
Tốc độ quay $1000 - 3000\text{ vòng/phút}$ Cảm biến xung từ, tiệm cận $\le \pm 0.1%$
Khối lượng $500 - 4000\text{ kg}$ Loadcell cân than băng tải $\le \pm 0.5%$

2. Độ ổn định nguồn và triệt tiêu nhiễu công nghiệp

Thử nghiệm phân nhánh khối nguồn (Power Supply) cho thấy các mức điện áp $+5\text{V}$ Digital, $+5\text{V}$ Communication, $+15\text{V}$ và $-15\text{V}$ Analog hoàn toàn độc lập, độ gợn sóng điện áp $< 10\text{mV}$. Việc tách biệt triệt để đất tín hiệu (Analog Ground) và đất số (Digital Ground) giúp triệt tiêu hiện tượng vòng lặp đất (ground loop), giữ cho số liệu đo không bị nhảy bậc khi khởi động các tải động cơ công suất lớn lân cận.

3. Ứng dụng thực tế: Giám sát độ sạch Hydro làm mát máy phát

Một trong những thành tựu nổi bật nhất của đề tài là ứng dụng thực tế thiết bị PM07 vào "Hệ thống giám sát và điều khiển độ sạch khí Hydro ($H_2$) làm mát máy phát điện":

  • Khí Hydro là môi chất làm mát tối ưu cho stator máy phát công suất 300MW nhưng tiềm ẩn nguy cơ cháy nổ cực cao nếu bị rò rỉ hoặc lẫn không khí ($O_2$).
  • PM07 được lập trình tiếp nhận tín hiệu từ các sensor nồng độ khí và áp suất, hiển thị liên tục độ tinh khiết của $H_2$, tự động phát tín hiệu cảnh báo và kích hoạt van xả/bơm bổ sung khi nồng độ suy giảm dưới ngưỡng an toàn ($< 96%$).
                      ỨNG DỤNG THỰC TẾ CỦA PM07

      +-------------------------------------------------------+
      |  HỆ THỐNG LÀM MÁT MÁY PHÁT ĐIỆN BẰNG KHÍ HYDRO (H2)   |
      +-------------------------------------------------------+
                                  |
                                  v
          [ Cảm biến nồng độ H2 & Áp suất dầu chèn trục ]
                                  |
                                  v
                   [ BỘ THIẾT BỊ ĐO ĐA THÔNG SỐ PM07 ]
                    - Giám sát độ tinh khiết H2 (>96%)
                    - Cảnh báo áp suất chênh lệch
                    - Tự động điều khiển van nạp/xả
                                  |
                                  v
                   [ VẬN HÀNH AN TOÀN - CHỐNG NỔ ]

Đóng góp khoa học và giá trị thực tiễn (Scientific & Practical Contributions)

1. Đóng góp về mặt học thuật và phương pháp luận

  • Chuẩn hóa quy trình đo lường nhà máy điện: Cung cấp bộ tài liệu phân tích hệ thống toàn diện về tất cả các chu trình đo lường - điều khiển trong nhà máy nhiệt điện đốt than (từ chu trình nhiên liệu than, lò hơi, bao hơi, bộ quá nhiệt, turbine cho đến các hệ thống xử lý môi trường như lọc bụi tĩnh điện ESP, khử lưu huỳnh FGD).
  • Phương pháp luận tích hợp module linh hoạt: Đưa ra mô hình thiết kế phần cứng mở cho thiết bị đo lường công nghiệp, giải quyết triệt để bài toán phối hợp trở kháng và chuẩn hóa thang đo giữa nhiều loại cảm biến có đặc tính vật lý hoàn toàn khác biệt.

2. Giá trị kinh tế và chuyển giao công nghệ

  • Tiết kiệm chi phí đầu tư: Chi phí sản xuất thiết bị PM07 trong nước chỉ bằng khoảng $30% - 40%$ so với việc nhập khẩu thiết bị ngoại nhập có tính năng tương đương.
  • Tự chủ dịch vụ kỹ thuật: Giúp các kỹ sư Việt Nam làm chủ $100%$ mã nguồn phần mềm nhúng và sơ đồ nguyên lý phần cứng, rút ngắn thời gian sửa chữa, bảo dưỡng từ nhiều tuần (khi phải đợi chuyên gia/linh kiện nước ngoài) xuống còn vài giờ.
  • Cơ sở ký kết các hợp đồng kinh tế lớn: Từ kết quả nghiên cứu của đề tài, VIELINA đã trực tiếp ký kết và thực hiện thành công nhiều hợp đồng công nghiệp phức tạp:
    1. Đại tu toàn bộ hệ thống cân than nhập và chỉnh định cân băng định lượng.
    2. Sửa chữa, nâng cấp hệ thống điều khiển thổi bụi lò hơi dây chuyền 2.
    3. Cải tạo hệ thống giám sát và làm mát khí Hydro máy phát điện.

Đối tượng hưởng lợi và phạm vi ứng dụng (Target Audience)

                       ĐỐI TƯỢNG HƯỞNG LỢI

  +-----------------------+-----------------------+-----------------------+
  |  KỸ SƯ & VẬN HÀNH     |   NHÀ KHOA HỌC &      |   NHÀ QUẢN LÝ NĂNG    |
  |      NHÀ MÁY          |      GIẢNG VIÊN       |    LƯỢNG & DOANH NGHIỆP|
  |                       |                       |                       |
  | • Vận hành dễ dàng    | • Tài liệu tham khảo  | • Giảm chi phí CAPEX  |
  | • Xử lý sự cố nhanh   |   chuẩn hóa           |   và OPEX             |
  | • Khả năng thay thế   | • Giáo trình thực tế  | • Tăng tính tự chủ về |
  |   cục bộ linh hoạt    |   ngành Đo lường -    |   công nghệ thiết bị  |
  |                       |   Tự động hóa         |   quốc gia            |
  +-----------------------+-----------------------+-----------------------+
  1. Kỹ sư vận hành và bảo trì (C&I) tại các nhà máy điện: Nắm bắt công cụ đo lường số hóa tin cậy, giao diện trực quan, dễ dàng tích hợp và thay thế cho các cụm đồng hồ cơ khí/analog cũ.
  2. Các doanh nghiệp nhiệt điện, thủy điện, hóa chất, xi măng: Sở hữu giải pháp nâng cấp từng phần dây chuyền với mức đầu tư hợp lý, tối ưu hóa chi phí vận hành (OPEX) và đầu tư thiết bị (CAPEX).
  3. Cộng đồng nghiên cứu và sinh viên chuyên ngành Đo lường - Điều khiển tự động: Tài liệu báo cáo là nguồn tham khảo mẫu mực về cấu trúc một thiết bị đo lường công nghiệp hoàn chỉnh từ lý thuyết cảm biến đến thiết kế mạch in (PCB) và lập trình vi điều khiển.

Câu hỏi thường gặp (FAQ)

1. Điểm cốt lõi làm nên sự vượt trội của thiết bị PM07 là gì?

Thiết bị PM07 sở hữu tính đa năng cao, khả năng tiếp nhận đồng thời nhiều dạng tín hiệu cảm biến khác nhau (nhiệt độ, áp suất, điện áp, dòng điện, xung tốc độ) nhờ module tiền xử lý IFV chuyên dụng và thuật toán lọc số thích nghi, giúp thiết bị vận hành ổn định trong môi trường có độ nhiễu điện từ trường cực lớn.

2. Thiết bị PM07 có thể thay thế hoàn toàn hệ thống DCS của nước ngoài không?

PM07 được định vị là thiết bị đo lường và điều khiển cục bộ đa thông số. Thiết bị đóng vai trò là các trạm thu thập dữ liệu phân tán (RTU/Measurement Node) cấp trường. Thông qua cổng truyền thông nối tiếp RS485, PM07 dễ dàng đẩy toàn bộ dữ liệu lên hệ thống SCADA/DCS trung tâm của bất kỳ hãng nào (Siemens, ABB, GE, Yokogawa) theo chuẩn công nghiệp mở.

3. Kết quả của đề tài có thể áp dụng cho các nhà máy thủy điện hoặc trạm biến áp không?

Hoàn toàn có thể. Mặc dù đề tài lấy đối tượng nhiệt điện làm trọng tâm nghiên cứu điển hình, nhưng các thông số như áp suất dầu thủy lực, độ rung trục quay turbine, nhiệt độ cuộn dây máy biến áp, dòng điện/điện áp lưới đều là các thông số chuẩn hóa xuất hiện ở mọi nhà máy thủy điện và trạm biến áp $110\text{kV} - 500\text{kV}$.

4. Hướng nâng cấp mở rộng của hệ thống trong tương lai là gì?

Nhóm nghiên cứu định hướng nâng cấp bộ vi điều khiển 8-bit lên dòng vi xử lý 32-bit (ARM Cortex-M), tích hợp chuẩn truyền thông Ethernet công nghiệp (Modbus TCP/IP, chuẩn IEC 61850 cho trạm biến áp số) và ứng dụng các thuật toán phân tích dữ liệu rung động để chẩn đoán sớm sự cố gối trục máy phát.

5. Khả năng bảo mật và an toàn dữ liệu của PM07 được thiết kế ra sao?

PM07 trang bị hệ thống khóa bảo mật phần mềm bằng mật khẩu phân cấp. Người vận hành chỉ có quyền đọc số liệu, trong khi quyền cấu hình dải đo, gán địa chỉ truyền thông và hiệu chuẩn hệ số góc cảm biến chỉ dành riêng cho kỹ sư quản trị hệ thống, giúp ngăn chặn mọi thao tác can thiệp ngoài ý muốn.

Kết luận (Conclusion)

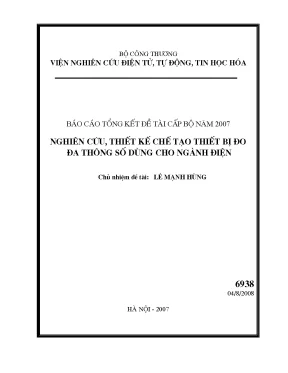

Đề tài cấp Bộ "Nghiên cứu, thiết kế chế tạo thiết bị đo đa thông số dùng cho ngành điện" do Viện Nghiên cứu Điện tử, Tin học, Tự động hóa (VIELINA) thực hiện đã giải quyết trọn vẹn cả bài toán lý thuyết đo lường lẫn thực tiễn chế tạo thiết bị công nghiệp nặng. Việc ra đời sản phẩm PM07 khẳng định các nhà khoa học trong nước hoàn toàn có khả năng làm chủ công nghệ đo lường - điều khiển số hiện đại, mang lại hiệu quả kinh tế - kỹ thuật rõ rệt và thúc đẩy lộ trình nội địa hóa thiết bị công nghệ cao trong ngành năng lượng Việt Nam.
