Nghiên Cứu Tác Động Của Sự Tương Tác Cọc Và Nền Đến Phản Ứng Động Của Kết Cấu Nhà Nhiều Tầng

Tài liệu nghiên cứu Ảnh hưởng của sự tương tác cọc và nền lên phản ứng kết cấu nhà nhiều, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu

• Tác giả: Lê Văn Nghĩa
• Người hướng dẫn: PGS.TS Nguyễn Trọng Phước
• Trường học: Đại học Mở Thành phố Hồ Chí Minh
• Chuyên ngành: Xây Dựng Dân Dụng và Công Nghiệp
• Đề tài: Nghiên Cứu Tác Động Của Sự Tương Tác Cọc Và Nền Đến Phản Ứng Động Của Kết Cấu Nhà Nhiều Tầng
• Loại tài liệu: luận văn
• Năm xuất bản: 2018
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

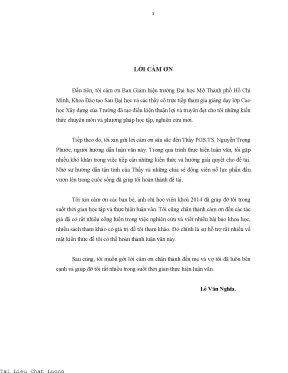

• LỜI CẢM ƠN
• TÓM TẮT
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: GIỚI THIỆU
• 1.1. ĐẶT VẤN ĐỀ
• 1.2. MỤC TIÊU LUẬN VĂN
• 1.3. PHẠM VI LUẬN VĂN
• 1.4. PHƯƠNG PHÁP THỰC HIỆN
• 1.5. CẤU TRÚC LUẬN VĂN
• 2. CHƯƠNG 2: TỔNG QUAN
• 2.1. GIỚI THIỆU
• 2.2. MÓNG CỌC – BÈ
• 2.2.1. Tổng quan móng bè – cọc
• 2.2.2. Ứng dụng móng bè cọc
• 2.2.3. Cơ chế làm việc của móng bè cọc
• 2.2.4. Sự làm việc của nhóm cọc
• 2.2.5. Các quan điểm thiết kế hiện nay
• 2.3. TỔNG QUAN TÌNH HÌNH NGHIÊN CỨU
• 2.3.1. Tình hình nghiên cứu trên thế giới
• 2.3.2. Tình hình nghiên cứu trong nước
• 3. CHƯƠNG 3: CƠ SỞ LÝ THUYẾT
• 3.1. TƯƠNG TÁC CỌC - ĐẤT NỀN VÀ BÈ - ĐẤT NỀN
• 3.1.1. Giả thiết tính toán
• 3.1.2. Xác định độ cứng lò xo đất
• 3.1.3. Xác định độ cứng lò xo cọc
• 3.1.4. Các dạng mô hình biến dạng của nền đất
• 3.2. TÍNH TOÁN CỌC LÀM VIỆC ĐỒNG THỜI VỚI NỀN
• 3.2.1. Tương tác nền – cọc
• 3.2.2. Tải trọng tác động lên công trình
• 3.2.3. Xây dựng mô hình tính móng bè - cọc
• 3.2.4. Phần mềm SAP2000 v19
• 4. CHƯƠNG 4: VÍ DỤ SỐ
• 4.1. BÀI TOÁN KIỂM CHỨNG
• 4.1.1. Giới thiệu công trình
• 4.1.2. So sánh kết quả
• 4.2. KHẢO SÁT MÔ HÌNH
• 4.2.1. Tổng quan mô hình
• 4.2.2. Tính toán các số liệu đầu vào
• 4.2.3. Kết quả tính toán
• 5. CHƯƠNG 5: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• 5.1. HƯỚNG PHÁT TRIỂN
• DANH MỤC TÀI LIỆU THAM KHẢO
• DANH MỤC BẢNG
• DANH MỤC HÌNH ẢNH

Tóm tắt

I. Nghiên Cứu Tổng Quan Tương Tác Cọc Nền Nhà Nhiều Tầng

Quá trình đô thị hóa nhanh chóng, đặc biệt ở các nước đang phát triển, dẫn đến nhu cầu xây dựng nhà nhiều tầng như chung cư và văn phòng làm việc tăng cao. Việc hiểu rõ ứng xử của các công trình này, đặc biệt là sự tương tác giữa kết cấu bên trên và nền móng bên dưới, có ý nghĩa quan trọng cả về mặt học thuật và thực tiễn. Thông thường, các kỹ sư thiết kế coi liên kết giữa cột/vách và đài móng là ngàm. Tuy nhiên, thực tế đài móng có độ cứng nhất định và biến dạng khi chịu lực. Điều này đặt ra câu hỏi về sự làm việc đồng thời và tương tác giữa kết cấu và nền móng, đặc biệt khi chịu tải trọng động. Sự tương tác này có thể làm thay đổi ứng xử của kết cấu, đặc biệt là khi có tác động của động đất. Nghiên cứu của Shukla S.J. và cộng sự (2014) đã chỉ ra ảnh hưởng của sự tương tác nền móng đến ứng xử tổng thể của kết cấu.

1.1. Tầm Quan Trọng Nghiên Cứu Tương Tác Cọc Nền

Việc xem xét tương tác cọc nền là rất quan trọng. Điều này đặc biệt đúng với các công trình có yêu cầu thiết kế đặc biệt, nơi ảnh hưởng của tương tác nền móng cần được xem xét cẩn thận và đầy đủ. Nghiên cứu này nhằm cung cấp một cái nhìn hoàn chỉnh hơn về ứng xử của toàn bộ hệ thống kết cấu khi chịu động đất, một vấn đề đã được nghiên cứu rộng rãi trên thế giới nhưng vẫn cần được phân tích sâu hơn ở Việt Nam. Nghiên cứu này tập trung vào ảnh hưởng của sự tương tác cọc và nền lên phản ứng của kết cấu nhà nhiều tầng chịu động đất, nhằm mục tiêu thiết kế kháng chấn tốt hơn.

1.2. Vấn Đề Đặt Ra Với Tương Tác Cọc Nền Động Đất

Khi động đất xảy ra, sóng địa chấn làm công trình rung lắc và gây ra sự dịch chuyển ở đáy móng. Điều này có thể thay đổi đặc trưng của kết cấu, đặc biệt nếu động đất mạnh (Lương Minh Sang, 2014). Bài toán đặt ra là: liệu kết cấu thượng tầng và hệ nền móng có làm việc đồng thời và tương tác lẫn nhau trong quá trình chịu tải, đặc biệt là tải trọng động? Sự dao động của kết cấu dưới tác nhân động học tạo ra dịch chuyển ở đáy móng, dẫn đến trao đổi năng lượng và tương tác giữa kết cấu và hệ nền móng.

II. Thách Thức Mô Hình Hóa Tương Tác Cọc Nền Thực Tế

Mô hình hóa tương tác cọc nền là một thách thức lớn. Các kỹ sư thường đơn giản hóa bằng cách coi liên kết giữa cột/vách và đài móng là ngàm. Tuy nhiên, thực tế đài móng có độ cứng nhất định và biến dạng khi chịu lực, ảnh hưởng đến ứng xử của kết cấu. Việc bỏ qua tương tác có thể dẫn đến đánh giá không chính xác về ứng xử động của công trình, đặc biệt khi chịu tải trọng động như động đất. Do đó, việc phát triển các mô hình tính toán chính xác hơn về tương tác là rất cần thiết.

2.1. Các Phương Pháp Mô Hình Hóa Tương Tác Cọc Nền

Có nhiều phương pháp mô hình hóa tương tác cọc nền, từ các phương pháp đơn giản như sử dụng lò xo để mô phỏng độ cứng của đất đến các phương pháp phức tạp hơn như sử dụng mô hình phần tử hữu hạn (FEM) để mô phỏng chi tiết ứng xử của đất và cọc. Lựa chọn phương pháp nào phụ thuộc vào độ chính xác yêu cầu, nguồn lực tính toán và mức độ hiểu biết về đặc tính của đất.

2.2. Độ Tin Cậy Của Các Mô Hình Tính Toán Tương Tác

Độ tin cậy của các mô hình tính toán tương tác cọc nền phụ thuộc vào nhiều yếu tố, bao gồm độ chính xác của các thông số đầu vào (ví dụ: đặc tính của đất, đặc tính của vật liệu), khả năng của mô hình trong việc mô phỏng ứng xử thực tế của hệ thống, và kinh nghiệm của người sử dụng mô hình. Việc kiểm chứng mô hình bằng các kết quả thí nghiệm hoặc số liệu thực tế là rất quan trọng để đảm bảo độ tin cậy của kết quả tính toán.

III. Phương Pháp Phân Tích Động Lực Học Với SAP2000 V19

Luận văn này sử dụng phần mềm SAP2000 v19 để phân tích ứng xử động của kết cấu nhà nhiều tầng có xét đến tương tác cọc nền. SAP2000 là một phần mềm phân tích kết cấu mạnh mẽ, cho phép mô hình hóa chi tiết kết cấu, móng và nền đất. Phần mềm này cũng cung cấp các công cụ để thực hiện phân tích thời gian dưới tác dụng của tải trọng động như động đất. Phương pháp phần tử hữu hạn (FEM) được sử dụng để mô phỏng ứng xử của kết cấu, móng và nền đất.

3.1. Mô Hình Hóa Cọc Nền Bằng Lò Xo Tương Đương

Để đơn giản hóa bài toán, nền đất và cọc được mô hình hóa bằng các lò xo có độ cứng tương đương. Độ cứng của các lò xo được xác định dựa trên các công thức lý thuyết và các thông số địa kỹ thuật của nền đất. Mô hình này cho phép xét đến ảnh hưởng của độ cứng đất và ứng xử của cọc đến ứng xử tổng thể của kết cấu.

3.2. Phân Tích Thời Gian Và Phương Pháp Tích Phân Newmark

Bài toán động lực học được giải quyết bằng phương pháp phần tử hữu hạn và rời rạc hóa theo miền thời gian bởi phương pháp tích phân từng bước Newmark, được tích hợp trong mô đun phân tích động của phần mềm SAP2000. Phương pháp này cho phép xác định ứng xử của kết cấu theo thời gian dưới tác dụng của gia tốc nền động đất.

IV. Kết Quả Nghiên Cứu Ảnh Hưởng Tương Tác Đến Phản Ứng Động

Nghiên cứu này so sánh ứng xử động của một kết cấu 25 tầng khi có và không có xét đến tương tác cọc nền. Các kết quả cho thấy tương tác cọc nền có ảnh hưởng đáng kể đến chu kỳ dao động, chuyển vị đỉnh, lực cắt và mô men tại chân cột. Khi xét đến tương tác, chu kỳ dao động có thể tăng lên, chuyển vị đỉnh có thể tăng hoặc giảm tùy thuộc vào điều kiện cụ thể, và lực cắt và mô men tại chân cột có thể thay đổi đáng kể.

4.1. So Sánh Chu Kỳ Dao Động Chuyển Vị Đỉnh Công Trình

Khi công trình chịu động đất có liên kết nút thì chu kì có tăng lên với sự khác biệt lớn nhất có thể lên tới 42%; chuyển vị đỉnh của kết cấu có thể tăng lên, một số trường hợp có thể tăng tới 2 lần. Kết quả cho thấy sự khác biệt lớn về chu kỳ dao động và chuyển vị đỉnh giữa mô hình có và không có xét đến tương tác.

4.2. Ảnh Hưởng Đến Lực Cắt Và Mô Men Tại Chân Cột

Lực cắt và mô men tại chân cột có sự chênh lệch rất lớn, sự chênh lệch này lên tới vài lần khi xét đến tương tác. Điều này cho thấy tương tác có thể ảnh hưởng đáng kể đến ứng suất và biến dạng trong kết cấu, đặc biệt là tại các vị trí quan trọng như chân cột.

V. Kết Luận Hướng Phát Triển Thiết Kế An Toàn Hơn

Nghiên cứu này khẳng định tầm quan trọng của việc xem xét tương tác cọc nền trong phân tích thiết kế nhà nhiều tầng chịu động đất. Việc bỏ qua tương tác có thể dẫn đến đánh giá không chính xác về ứng xử của công trình và có thể gây nguy hiểm trong trường hợp động đất mạnh. Các kết quả nghiên cứu này có thể được sử dụng để cải thiện quy trình thiết kế và nâng cao an toàn công trình.

5.1. Đề Xuất Các Nghiên Cứu Chuyên Sâu Hơn Về Vật Liệu

Hướng phát triển của nghiên cứu này bao gồm việc sử dụng các mô hình phức tạp hơn cho nền đất, xét đến ứng xử phi tuyến của vật liệu, và thực hiện các thí nghiệm để kiểm chứng các kết quả tính toán. Ngoài ra, cần nghiên cứu thêm về ảnh hưởng của tương tác cọc nền đến tuổi thọ công trình và các giải pháp thiết kế để giảm thiểu ảnh hưởng tiêu cực của tương tác.

5.2. Ứng Dụng Kết Quả Để Tối Ưu Hóa Thiết Kế Kháng Chấn

Các kết quả nghiên cứu có thể được ứng dụng trong thiết kế kháng chấn để tối ưu hóa kích thước cọc, bố trí cọc và độ cứng của kết cấu, nhằm đảm bảo an toàn và ổn định của công trình khi chịu động đất. Cần có các tiêu chuẩn và quy trình thiết kế rõ ràng để hướng dẫn các kỹ sư trong việc xem xét tương tác cọc nền trong thiết kế.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh đô thị hóa nhanh chóng tại các thành phố lớn như Thành phố Hồ Chí Minh, số lượng công trình nhà cao tầng như chung cư và cao ốc văn phòng ngày càng gia tăng. Theo ước tính, các công trình cao tầng từ 20 đến 30 tầng với hệ móng cọc khoan nhồi được sử dụng phổ biến nhằm đáp ứng yêu cầu chịu tải trọng lớn và tải trọng ngang do gió, động đất. Vấn đề nghiên cứu trọng tâm của luận văn là phân tích ảnh hưởng của sự tương tác giữa cọc và nền đất xung quanh lên phản ứng động của kết cấu nhà nhiều tầng khi chịu gia tốc nền động đất. Mục tiêu cụ thể là xây dựng mô hình phần tử hữu hạn mô phỏng kết cấu 25 tầng với sự tương tác nền móng cọc, sử dụng phần mềm SAP2000 và phương pháp tích phân từng bước Newmark để giải bài toán động lực học theo thời gian. Phạm vi nghiên cứu tập trung vào các công trình nhà cao tầng tại Thành phố Hồ Chí Minh, với vật liệu kết cấu đàn hồi và mô hình tương tác nền móng cọc được mô hình hóa bằng các lò xo đàn hồi đặc trưng cho độ cứng mũi cọc, thân cọc và nền đất. Ý nghĩa nghiên cứu thể hiện qua việc cung cấp cơ sở khoa học cho thiết kế móng cọc chịu động đất, giúp nâng cao độ chính xác trong phân tích ứng xử động lực học, từ đó góp phần đảm bảo an toàn và hiệu quả kinh tế cho các công trình cao tầng trong vùng đô thị phát triển nhanh.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết tương tác đất - kết cấu (Soil-Structure Interaction - SSI) và mô hình nền Winkler. SSI mô tả sự trao đổi năng lượng và biến dạng giữa kết cấu bên trên và nền móng bên dưới khi chịu tải trọng động, đặc biệt là động đất. Mô hình nền Winkler được sử dụng để mô phỏng nền đất như một hệ lò xo đàn hồi với hệ số nền Cz, phản ánh độ cứng cục bộ của đất. Các khái niệm chính bao gồm:

• Độ cứng lò xo mũi cọc (Kc), dọc thân cọc (Ksv), ngang cọc (Kh) và hệ số nền dưới móng bè.
• Mô hình phần tử hữu hạn (FEM) để mô phỏng kết cấu nhà nhiều tầng và hệ móng bè - cọc.
• Phương pháp tích phân từng bước Newmark để giải phương trình chuyển động động lực học theo thời gian.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là số liệu thực nghiệm từ các công trình móng cọc khoan nhồi và các thông số địa chất khảo sát tại Thành phố Hồ Chí Minh. Cỡ mẫu nghiên cứu là mô hình kết cấu nhà 25 tầng với hệ móng bè - cọc, được mô phỏng trong phần mềm SAP2000 phiên bản 19.0. Phương pháp chọn mẫu là mô hình đại diện cho các công trình phổ biến trong khu vực đô thị. Phân tích được thực hiện theo các bước:

• Xác định hệ số độ cứng và hệ số cản của nền móng cọc dựa trên công thức lý thuyết và số liệu thực nghiệm.
• Mô hình hóa kết cấu và nền móng bằng phần tử hữu hạn, khai báo các lò xo đàn hồi đặc trưng cho tương tác cọc - đất.
• Giải bài toán động lực học theo thời gian bằng phương pháp tích phân Newmark tích hợp trong SAP2000.
• So sánh kết quả giữa mô hình có xét đến tương tác nền móng và mô hình không xét tương tác để đánh giá ảnh hưởng.

Thời gian nghiên cứu kéo dài trong khoảng thời gian thực hiện luận văn, với các giai đoạn khảo sát, mô hình hóa, phân tích và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của tương tác nền móng lên chu kỳ dao động: Chu kỳ dao động của kết cấu khi xét đến tương tác nền móng cọc tăng lên đáng kể, với sự khác biệt lớn nhất có thể lên tới 42% so với mô hình không xét tương tác. Điều này cho thấy nền móng làm cho kết cấu trở nên "dẻo" hơn, giảm bớt tần số dao động tự nhiên.

2. Chuyển vị đỉnh kết cấu: Chuyển vị lớn nhất tại đỉnh kết cấu có thể tăng lên gấp đôi trong một số trường hợp khi xét đến tương tác nền móng. Ví dụ, chuyển vị đỉnh tăng từ khoảng 20 mm lên tới 40 mm khi mô hình tính toán bao gồm tương tác.

3. Lực cắt và mô men tại chân cột: Lực cắt và mô men tại chân cột có sự chênh lệch rất lớn giữa các mô hình, có thể lên tới vài lần. Cụ thể, lực cắt tại chân cột tăng từ khoảng 150 kN lên đến 450 kN khi xét tương tác nền móng.

4. Ảnh hưởng của liên kết chân cột: So sánh giữa mô hình liên kết ngàm tại chân cột và mô hình liên kết nút cho thấy khi sử dụng liên kết nút, chu kỳ dao động tăng, chuyển vị đỉnh và nội lực chân cột cũng tăng theo, làm thay đổi đáng kể ứng xử động lực học của kết cấu.

Thảo luận kết quả

Nguyên nhân của các phát hiện trên là do sự biến dạng của đài móng và nền đất dưới móng khi chịu tải trọng động làm thay đổi điều kiện biên và phân phối nội lực trong kết cấu. Sự tương tác này làm giảm độ cứng tổng thể của hệ kết cấu - nền móng, dẫn đến chu kỳ dao động tăng và chuyển vị lớn hơn. Kết quả này phù hợp với các nghiên cứu quốc tế và trong nước đã chỉ ra rằng SSI làm tăng tính linh hoạt của kết cấu và ảnh hưởng đến nội lực. Việc mô hình hóa chính xác tương tác nền móng cọc giúp dự đoán ứng xử thực tế của công trình khi chịu động đất, từ đó nâng cao độ an toàn và hiệu quả thiết kế. Dữ liệu có thể được trình bày qua biểu đồ so sánh chu kỳ dao động, chuyển vị đỉnh và lực cắt chân cột giữa các mô hình để minh họa rõ ràng sự khác biệt.

Đề xuất và khuyến nghị

1. Áp dụng mô hình tương tác nền móng trong thiết kế: Khuyến nghị các kỹ sư thiết kế sử dụng mô hình phần tử hữu hạn kết hợp mô hình lò xo đàn hồi để mô phỏng tương tác nền móng cọc, nhằm nâng cao độ chính xác trong phân tích động lực học kết cấu nhà cao tầng. Thời gian áp dụng: ngay trong các dự án thiết kế mới.

2. Tăng cường khảo sát địa chất và thử nghiệm cọc: Đề xuất thực hiện các thí nghiệm nén tĩnh cọc và khảo sát địa chất chi tiết để xác định chính xác các hệ số độ cứng lò xo và hệ số nền, làm cơ sở cho mô hình hóa và tính toán. Chủ thể thực hiện: các đơn vị khảo sát địa chất, thời gian: trước giai đoạn thiết kế móng.

3. Đào tạo và nâng cao năng lực chuyên môn: Tổ chức các khóa đào tạo chuyên sâu về SSI và phần mềm phân tích động lực học cho kỹ sư thiết kế và thi công nhằm nâng cao nhận thức và kỹ năng áp dụng các phương pháp tiên tiến. Chủ thể: các trường đại học, viện nghiên cứu, thời gian: liên tục hàng năm.

4. Nghiên cứu mở rộng và phát triển mô hình: Khuyến khích nghiên cứu tiếp tục phát triển mô hình tương tác nền móng cọc với các yếu tố phi tuyến, vật liệu không đàn hồi và ảnh hưởng của các tải trọng khác như gió, tải trọng hoạt tải. Chủ thể: các viện nghiên cứu, thời gian: dài hạn.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế kết cấu và nền móng: Luận văn cung cấp cơ sở khoa học và phương pháp mô hình hóa tương tác nền móng cọc, giúp cải thiện độ chính xác trong thiết kế móng và kết cấu chịu động đất.

2. Chuyên gia khảo sát địa chất công trình: Thông tin về xác định hệ số nền và độ cứng lò xo cọc hỗ trợ trong việc lựa chọn phương pháp khảo sát và đánh giá đặc tính đất nền phù hợp.

3. Nhà nghiên cứu và giảng viên trong lĩnh vực xây dựng: Tài liệu tham khảo hữu ích cho nghiên cứu chuyên sâu về SSI, mô hình phần tử hữu hạn và phân tích động lực học kết cấu.

4. Chủ đầu tư và quản lý dự án xây dựng: Hiểu rõ về ảnh hưởng của tương tác nền móng giúp đưa ra quyết định đầu tư hợp lý, đảm bảo an toàn và hiệu quả kinh tế cho các công trình cao tầng.

Câu hỏi thường gặp

1. Tại sao phải xét đến tương tác nền móng trong thiết kế kết cấu?
   Việc xét đến tương tác nền móng giúp mô phỏng chính xác hơn ứng xử thực tế của công trình khi chịu tải trọng động, đặc biệt là động đất, từ đó nâng cao độ an toàn và hiệu quả thiết kế.

2. Mô hình nền Winkler có ưu điểm gì trong phân tích SSI?
   Mô hình nền Winkler đơn giản, dễ áp dụng trong phần mềm phần tử hữu hạn, phản ánh được độ cứng cục bộ của đất nền thông qua hệ số nền Cz, phù hợp với đất yếu có tính biến dạng cục bộ.

3. Phương pháp tích phân Newmark được sử dụng như thế nào trong nghiên cứu?
   Phương pháp Newmark được dùng để giải phương trình chuyển động động lực học theo thời gian, giúp phân tích ứng xử động của kết cấu và nền móng dưới tác động của gia tốc nền động đất.

4. Làm thế nào để xác định hệ số độ cứng lò xo cọc?
   Hệ số độ cứng lò xo cọc được xác định qua thí nghiệm nén tĩnh cọc tại hiện trường hoặc tính toán dựa trên mô đun biến dạng của đất nền và các công thức thực nghiệm như Vesic, Terzaghi.

5. Ảnh hưởng của liên kết chân cột đến phản ứng động của kết cấu là gì?
   Liên kết chân cột dạng nút làm tăng chu kỳ dao động, chuyển vị đỉnh và nội lực chân cột so với liên kết ngàm, ảnh hưởng đáng kể đến ứng xử động lực học và cần được xem xét kỹ trong thiết kế.

Kết luận

• Luận văn đã phân tích thành công ảnh hưởng của tương tác cọc và nền đất lên phản ứng động của kết cấu nhà 25 tầng chịu động đất, sử dụng mô hình phần tử hữu hạn và phương pháp tích phân Newmark.
• Kết quả cho thấy tương tác nền móng làm tăng chu kỳ dao động lên đến 42%, chuyển vị đỉnh có thể tăng gấp đôi, và lực cắt, mô men tại chân cột tăng nhiều lần so với mô hình không xét tương tác.
• Phương pháp mô hình hóa bằng lò xo đàn hồi đặc trưng cho độ cứng cọc và nền đất được xác định dựa trên các công thức lý thuyết và số liệu thực nghiệm, đảm bảo độ chính xác tương đối cao.
• Nghiên cứu góp phần nâng cao hiểu biết về SSI trong thiết kế kết cấu nhà cao tầng, đồng thời đề xuất các giải pháp thiết kế và khảo sát phù hợp nhằm tăng cường an toàn và hiệu quả kinh tế.
• Các bước tiếp theo bao gồm mở rộng nghiên cứu với các mô hình phi tuyến, vật liệu không đàn hồi và áp dụng trong các công trình thực tế; đồng thời phổ biến kiến thức đến cộng đồng kỹ sư và nhà nghiên cứu.

Hãy áp dụng các kết quả và khuyến nghị từ nghiên cứu này để nâng cao chất lượng thiết kế và thi công các công trình cao tầng chịu động đất trong tương lai.

Trích đoạn nội dung tài liệu

đặt vấn đề, mục tiêu nghiên cứu, phương pháp thực hiện, phạm vị của luận văn cũng được trình bày. - Chương 2 trình bày tổng quan về tình hình nghiên cứu liên quan đến đề tài gồm có một số mô hình phân tích và kết quả đạt được của các tác giả khác. - Cơ sở lý thuyết của Luận văn gồm có các nội dung về tương tác nền móng cọc, nêu ra các công thức tính toán hệ số nền và độ cứng k, chương trình sử dụng phần tử hữu hạn SAP 2000 phiên bản 19.0 cũng được đề cập trong chương 3. - Chương 4 trình bày kết quả số của Luận văn bao gồm kiểm chứng các thông số của bài báo về tần số, chuyển vị, khảo sát các thông số nghiên cứu ảnh hưởng của 7 sự tương tác đến ứng xử động lực học và các kết quả số khác cũng được nêu trong chương này.

- Cuối cùng, phần kết luận và hướng phát triển được nêu trong chương 5 của Luận văn. Các tài liệu tham khảo được trình bày ở cuối Luận văn. 8 CHƯƠNG 2 TỔNG QUAN 2.1 GIỚI THIỆU Chương này trình bày một số khái niệm về tương tác kết cấu với nền trong phân tích kết cấu nhà nhiều tầng và tổng quan về tình hình nghiên cứu liên quan đến đề tài của Luận văn này. Mục tiếp theo mô tả về sự tương tác và các ảnh hưởng của nó thông qua các tài liệu tham khảo, đặc biệt nhấn mạnh đến sự tương tác giữa mô hình móng cọc với nền được sử dụng tương đối trong nhà nhiều tầng.

Tổng quan về tình hình nghiên cứu liên quan đến đề tài qua các tài liệu tham khảo cũng được trình bày trong phần tiếp theo. Cuối chương là những nhận định về hướng nghiên cứu của đề tài so với các tài liệu tham khảo này.2 MÓNG CỌC – BÈ 2.1 Tổng quan móng bè – cọc Móng bè – cọc là một loại móng cọc, cho phép phát huy được tối đa khả năng chịu lực của cọc và tận dụng được một phần sức chịu tải của nền đất dưới đáy bè. Móng bè - cọc còn được gọi là móng bè trên nền cọc. Móng bè cọc có rất nhiều ưu điểm so với các loại móng khác, như tận dụng được sự làm việc của đất nền, phát huy tối đa sức chịu tải cọc, chịu được tải trọng lớn, độ cứng lớn, không gian tự do thông thoáng thuận lợi cho việc bố trí tầng hầm, liên kết giữa bè và kết cấu chịu lực bên trên như vách, cột có độ cứng lớn phù hợp sơ đồ làm việc của công trình.

Móng bè cọc cấu tạo gồm hai phần: bè và các cọc. Bè hay đài cọc có nhiệm vụ liên kết và phân phối tải trọng từ chân kết cấu cho các cọc, đồng thời truyền một phần tải trọng xuống đất nền tại vị trí tiếp xúc giữa đáy 9 bè và đất nền. Bè có thể làm dạng bản phẳng hoặc bản dầm nhằm tăng độ cứng chống uốn. Các cọc làm nhiệm vụ truyền tải trọng xuống nền đất dưới chân cọc thông qua sức kháng mũi và vào nền đất xung quanh cọc thông qua sức kháng bên.

Có thể bố trí cọc trong đài thành nhóm hay riêng rẽ, bố trí theo các trục cột hoặc vách hay bố trí bất kỳ tuỳ thuộc vào mục đích của người thiết kế, nhằm điều chỉnh lún không đều, giảm áp lực lên nền ở đáy bè hay giảm nội lực trong bè. Cách bố trí cọc trong đài thường theo nguyên tắc trọng tâm nhóm cọc trùng hoặc gần với trọng tâm tải trọng công trình. Giải pháp này có ưu điểm là tải trọng xuống cọc được phân bố hợp lí hơn, tính làm việc tổng thể của nhóm cọc tốt hơn. 1: Cấu tạo móng bè cọc Cọc có thể sử dụng cọc chế sẵn hoặc cọc nhồi.

Cọc chế sẵn thường gồm hai loại: Cọc bê tông cốt thép (BTCT) đúc sẵn, có hoặc không có ứng suất trước. Cọc thường có dạng hình vuông. Dạng cọc này thường áp dụng cho các công trình có tải trọng vừa và nhỏ vì chiều dài cọc hạn chế, khoảng 30m. Còn cọc ứng suất trước có ưu điểm là sức chịu tải lớn, có thể xuyên qua các lớp đất rời có độ chặt lớn, tuy nhiên loại cọc này đã khá phổ biến ở nước ta.

Ngoài ra còn có cọc thép (thép hình chữ H, hoặc thép ống tròn). Đặc điểm của cọc thép là bề dày tấm thép mỏng, nên để cọc có thể dễ dàng xuyên qua các lớp đất cứng, người ta thường gia cố thêm mũi cọc. Ở Việt Nam, ta thường hạ cọc chế sẵn xuống bằng một trong ba phương pháp: 10  Dùng búa đóng cọc: thường gây chấn động và tiếng ồn lớn. Hơn nữa, khó có thể đóng cọc qua lớp đất tốt vì cọc thường bị gãy, vỡ đầu cọc.

Để giảm chấn và giúp quá trình đóng cọc, ta có thể khoan mồi trước khi đóng.  Ép cọc bằng kích thuỷ lực và hệ đối trọng. Để có thể ép cọc xuống độ sâu thiết kế, tải trọng ép ở đầu cọc phải vượt qua hoặc bằng tải trọng cực hạn Pu của đất nền.  Rung: thường dùng cho tường cừ, tường ngăn.

Cọc khoan nhồi là một loại cọc bê tông được thi công bằng cách đổ bê tông tươi vào một hố khoan trước. So với các loại cọc khác, cọc nhồi có lịch sử tương đối mới. Năm 1908 đến 1920, các lỗ khoan có đường kính nhỏ 0,3 m, và có chiều dài khoảng từ 6m đến 12m. Hiện nay, người ta đã có thể làm cọc nhồi mở rộng chân, sử dụng dung dịch bentonite để giữ thành hố khoan.

Cọc nhồi được sử dụng ở Việt Nam đầu những năm 1990. Kích thước phổ biến của cọc nhồi ở Việt Nam: thường có đường kính từ 0.2m và chiều dài từ 40m đến 70m. Cọc nhồi thường áp dụng cho các công trình có tải trọng lớn, những công trình xây chen không thể thi công chấn động như các loại cọc khác.2 Ứng dụng móng bè cọc Móng bè cọc thường được sử dụng tương đối nhiều trong các công trình xây dựng. Sở dĩ phải làm móng bè cọc vì trường hợp đất yếu rất dày, bố trí cọc theo đài đơn hay băng trên cọc không đủ khả năng chịu lực.

Cần phải bố trí cọc trên toàn bộ diện tích xây dựng mới mang đủ tải trọng của công trình. Hơn nữa bè cọc sẽ làm tăng tính cứng tổng thể của nền móng bù đắp lại sự yếu kém của nền đất.  Nhà dân dụng: Chủ yếu là móng bè trên cọc nhồi hoặc barrette. Móng bè cọc thích hợp với kết cấu ống, kết cấu khung vách.

2: Mặt bằng kết cấu móng tòa nhà 115 Định Công, Q. Hoàng Mai, Hà Nội Một ví dụ về công trình kết cấu móng bè – cọc tòa nhà 115 Định Công, Q. Hoàng Mai, Hà Nội, có kích thước mặt bằng 91,7 x 44,85 m; kết cấu khung - vách; sử dụng cọc khoan nhồi đường kính 1200 mm. Sức chịu tải tính toán cọc đơn là 650 Tấn; phần móng gồm 144 cọc được bố trí khắp nhà.

Bè móng dày 1,9 m.  Nhà công nghiệp: chủ yếu là móng bè trên cọc đóng hoặc ép. Đặc điểm nhà công nghiệp là diện tích mặt bằng lớn, cấu tạo địa chất thường không ổn định; cọc sử dụng trong công trình này thường có tác dụng gia cố nền, giảm độ lún lệch và lún tuyệt đối.  Công trình cảng, thuỷ: chủ yếu là móng bè trên cọc đóng hoặc ép.

Đặc điểm của các công trình này là chịu tải trọng nặng, quy định nghiêm ngặt về độ lún tuyệt đối và lún lệch. Ví dụ về công trình dạng này là các âu tàu.3 Cơ chế làm việc của móng bè cọc Đặc điểm nổi bật của móng bè - cọc là sự ảnh hưởng tương hỗ giữa đất và kết cấu móng trong quá trình chịu tải theo bốn ảnh hưởng sau:  - Sự tương tác giữa cọc và đất;  - Sự tương tác giữa cọc và cọc;  - Sự tương tác giữa đất và móng bè;  - Sự tương tác giữa cọc và móng bè. 3: Mô hình sự tương tác của móng bè - cọc (Poulos, 2000) Nghiên cứu tác động qua lại khi kể tới ảnh hưởng của đài cọc, nền đất dưới đáy đài và cọc cho thấy cơ cấu truyền tải trọng như sau:  Sự làm việc của đài cọc: Tải trọng từ công trình truyền xuống móng. Đài cọc liên kết các đầu cọc thành một khối và phân phối tải trọng tập trung tại các vị trí chân cột, tường cho các cọc.

Sự phân phối này phụ thuộc vào việc bố trí các cọc và độ cứng kháng uốn của đài. Ở một mức độ nhất định nó có khả năng điều chỉnh độ lún không đều (lún lệch).  Ảnh hưởng của nền đất dưới đáy đài: Khi đài cọc chịu tác động của tải trọng một phần được truyền xuống cho các cọc chịu và một phần được phân phối cho nền đất dưới đáy đài. Tỷ lệ phân phối này còn phụ thuộc vào các yếu tố: độ cứng của nền đất, chuyển vị của đài, chuyển vị của cọc và việc bố trí các cọc.

 Ảnh hưởng của cọc: Cơ chế làm việc của cọc là nhờ được hạ vào các lớp đất tốt phía dưới nên khi chịu tác động của tải trọng đứng từ đài móng nó sẽ truyền tải này xuống lớp đất tốt thông qua lực ma sát giữa cọc với đất và lực kháng ở mũi 13 cọc làm cọc chịu kéo hoặc nén. Trong quá trình làm việc cọc còn chịu thêm các tác động phức tạp khác như: hiệu ứng nhóm cọc, lực ma sát âm. Do có độ cứng lớn nên cọc tiếp nhận phần lớn tải trọng từ đài xuống, chỉ có một phần nhỏ do nền tiếp nhận.4 Sự làm việc của nhóm cọc Sự làm việc của cọc đơn khác với sự làm việc của nhóm cọc. Khi khoảng cách các cọc khá lớn (ví dụ lớn hơn 6D) thì cọc làm việc như cọc đơn.

Xét cọc và nhóm cọc trên Hình 2. 4, các đường cong trên Hình 2. 4a thể hiện đường đẳng ứng suất do cọc đơn gây ra, còn ở Hình 2. 4b, ta thấy ứng suất ở giữa nhóm cọc sẽ do tải trọng truyền từ nhiều cọc tới, do đó ứng suất dưới nhóm cọc lớn hẳn lên.

Nếu mỗi cọc trong nhóm và cọc đơn cùng chịu một tải trọng làm việc thì độ lún của nhóm cọc lớn hơn cọc đơn. 4: Các đường đẳng ứng suất của cọc đơn (a) và nhóm cọc (b) Sức chịu tải của nhóm cọc: Punh   nPud (2.1) trong đó:  : hệ số nhóm N : số lượng cọc trong nhóm Punh : sức chịu tải của nhóm cọc 14 Pud : sức chịu tải của một cọc đơn.
