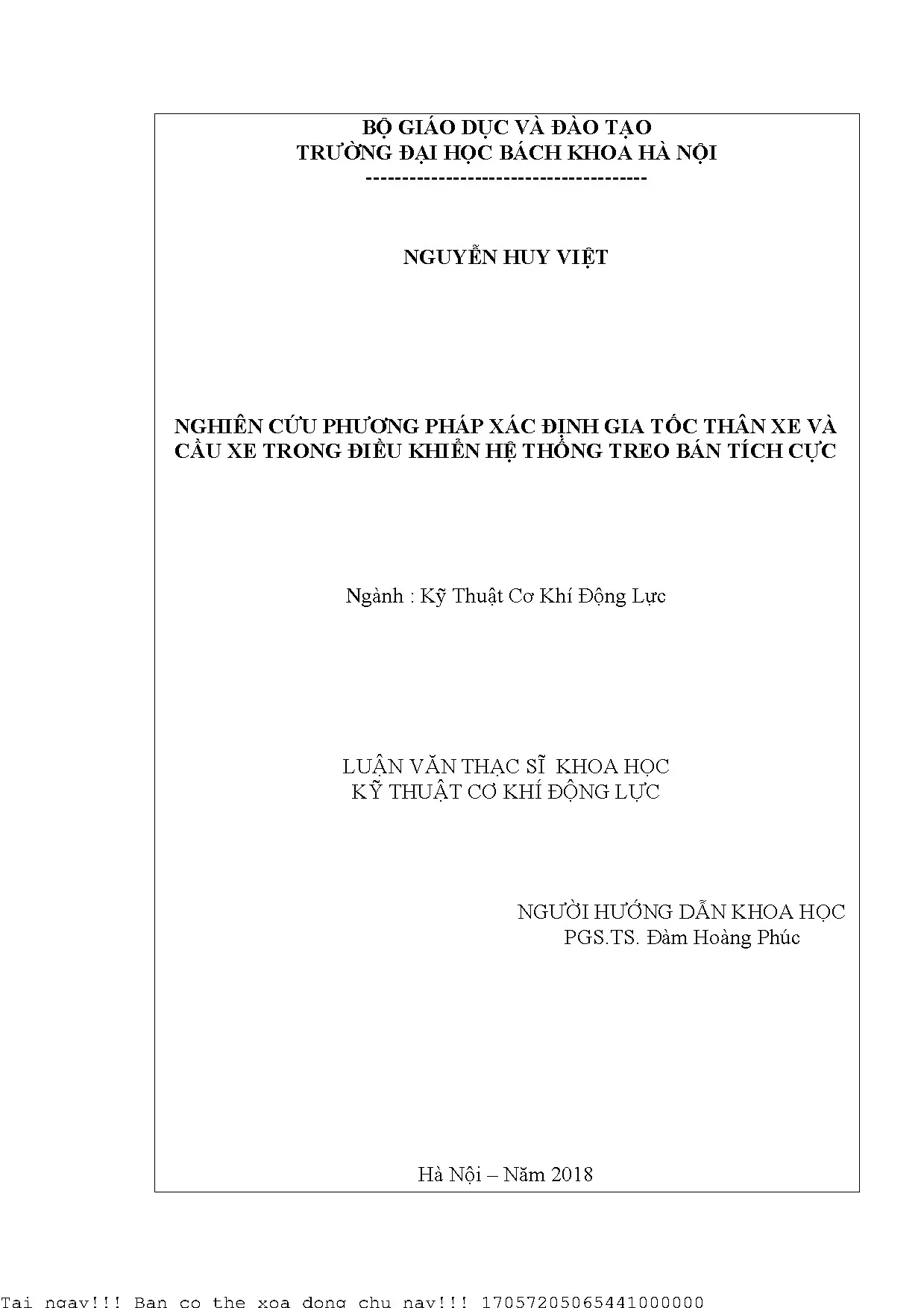

Nghiên ứu phương pháp xác định gia tốc thân xe và cầu xe trong điều khiển hệ thống treo bán tích cực

Chuyên khảo phân tích Nghiên ứu phương pháp xác định gia tốc thân xe và cầu xe trong điều khiển hệ thống treo bán tích cực, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên

• Tác giả: Nguyễn Huy Việt
• Người hướng dẫn: PGS. Đàm Hoàng Phúc
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Cơ Khí Động Lực
• Đề tài: Nghiên Cứu Phương Pháp Xác Định Gia Tốc Thân Xe Trong Hệ Thống Treo Bán Tích Cực
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM KẾT
• 1. CHƯƠNG I: TỔNG QUAN
• 1.1. Giới thiệu chung về hệ thống treo ô tô con
• 1.2. Các bộ phận chính của hệ thống treo xe con
• 1.2.1. Bộ phận đàn hồi
• 1.2.2. Bộ phận giảm chấn
• 1.2.3. Bộ phận dẫn hướng
• 1.2.4. Các vấu cao su tăng cứng và hạn chế hành trình
• 1.2.5. Các cơ cấu điều chỉnh hoặc xác định góc bố trí bánh xe
• 1.3. Tổng quan về dao động của ô tô
• 1.3.1. Chỉ tiêu đánh giá dao động
• 1.3.2. Mô hình nghiên cứu dao động
• 1.3.3. Các hàm kích động
• 1.3.4. Mục tiêu nghiên cứu
• 1.3.5. Phạm vi nghiên cứu
• 1.3.6. Nội dung nghiên cứu
• 1.3.7. Ý nghĩa khoa học của đề tài
• 1.4. KẾT LUẬN CHƯƠNG 1
• 2. CHƯƠNG II: XÂY DỰNG MÔ HÌNH MÔ PHỎNG ¼ TRÊN XE Ô TÔ CON
• 2.1. Xây dựng mô hình dao động ¼ và hệ phương trình vi phân mô phỏng
• 2.2. Xây dựng mô hình mô phỏng
• 2.3. Mô phỏng mấp mô mặt đường
• 2.3.1. Mô phỏng mấp mô mặt đường cơ bản
• 2.3.2. Mô phỏng mấp mô mặt đường theo ISO 8608
• 2.4. KẾT LUẬN CHƯƠNG II
• 3. CHƯƠNG III: NGHIÊN CỨU THUẬT TOÁN ĐIỀU KHIỂN VÀ KHẢO SÁT HỆ THỐNG TREO TRÊN XE Ô TÔ CON
• 3.1. Lịch sử phát triển của lý thuyết điều khiển
• 3.2. Chiến lược điều khiển
• 3.3. Phân loại bài toán điều khiển tối ưu
• 3.4. Thuật toán điều khiển LQR
• 3.5. Giảm chấn trong hệ thống treo bán tích cực
• 3.5.1. Mô phỏng hệ thống treo ¼ sử dụng giảm chấn MR có điều khiển
• 3.5.2. Mô hình hóa và mô phỏng hệ thống treo ¼ sử dụng giảm chấn MR
• 3.5.3. Bộ điều khiển tối ưu LQR cho giảm chấn MR
• 3.5.4. Xác định quy luật điều khiển
• 3.6. Thuật toán điều khiển trong matlab
• 3.7. Khảo sát điều khiển hệ thống treo
• 3.8. KẾT LUẬN CHƯƠNG III
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan về Hệ Thống Treo Bán Tích Cực trên Ôtô

Hệ thống treo là một thành phần quan trọng của xe, đóng vai trò liên kết đàn hồi giữa bánh xe và thân xe. Chức năng chính là giảm tải trọng động từ mặt đường, tăng khả năng kiểm soát xe và đảm bảo sự thoải mái cho hành khách. Hệ thống treo không chỉ chịu sức nặng của xe mà còn duy trì tiếp xúc giữa bánh xe và mặt đường, đồng thời dập tắt dao động của thân xe. Yêu cầu đặt ra là sự liên kết giữa bánh xe và thân xe phải đủ mềm để giảm rung xóc, nhưng vẫn đảm bảo khả năng truyền lực hiệu quả. Các bộ phận chính của hệ thống treo bao gồm bộ phận đàn hồi, giảm chấn và dẫn hướng, phối hợp để tối ưu hóa hiệu suất và sự an toàn khi lái xe.

1.1. Cấu Tạo và Chức Năng của Hệ Thống Treo Ôtô

Cấu tạo của hệ thống treo ô tô bao gồm nhiều bộ phận quan trọng như bộ phận đàn hồi (nhíp lá, lò xo trụ, thanh xoắn), giảm chấn (giảm chấn thủy lực) và bộ phận dẫn hướng. Mỗi bộ phận đảm nhận một vai trò riêng biệt trong việc giảm thiểu rung động và đảm bảo sự ổn định của xe. Bộ phận đàn hồi có chức năng hấp thụ các va chạm từ mặt đường, trong khi giảm chấn dập tắt dao động. Bộ phận dẫn hướng đảm bảo bánh xe di chuyển theo phương thẳng đứng. Sự phối hợp nhịp nhàng giữa các bộ phận này quyết định đến độ êm dịu và khả năng vận hành của xe.

1.2. Vai Trò của Hệ Thống Treo Bán Tích Cực trong An Toàn

Hệ thống treo bán tích cực đóng vai trò quan trọng trong việc tăng cường an toàn khi lái xe. Bằng cách điều chỉnh các thông số của giảm chấn, hệ thống này có thể thích ứng với các điều kiện đường khác nhau, từ đó cải thiện khả năng kiểm soát xe và giảm nguy cơ mất lái. Ứng dụng của hệ thống treo bán tích cực giúp duy trì sự ổn định của xe trong các tình huống khẩn cấp như phanh gấp hoặc tránh chướng ngại vật, từ đó bảo vệ người lái và hành khách. Điều khiển hệ thống treo là yếu tố then chốt để tối ưu hiệu quả của nó.

II. Vấn Đề Thách Thức trong Xác Định Gia Tốc Thân Xe

Việc xác định chính xác gia tốc thân xe là một thách thức lớn trong thiết kế và điều khiển hệ thống treo bán tích cực. Các yếu tố như độ rung xóc từ mặt đường, tải trọng thay đổi và các nhiễu từ môi trường có thể ảnh hưởng đến độ chính xác của phép đo. Sai số trong việc xác định gia tốc có thể dẫn đến hiệu suất kém của hệ thống treo, làm giảm sự thoải mái và an toàn khi lái xe. Do đó, việc phát triển các phương pháp xác định gia tốc tin cậy và chính xác là vô cùng quan trọng. Ngoài ra, chi phí và độ phức tạp của các cảm biến cũng là những yếu tố cần cân nhắc.

2.1. Ảnh Hưởng của Độ Rung Xóc đến Độ Chính Xác Gia Tốc

Độ rung xóc từ mặt đường là một trong những yếu tố chính gây ảnh hưởng đến độ chính xác của phép đo gia tốc. Các dao động ngẫu nhiên và tần số cao có thể tạo ra nhiễu, làm sai lệch kết quả đo. Để giảm thiểu ảnh hưởng này, cần sử dụng các cảm biến gia tốc chất lượng cao và áp dụng các thuật toán lọc nhiễu hiệu quả như bộ lọc Kalman. Việc xử lý tín hiệu chính xác là yếu tố then chốt để đảm bảo độ tin cậy của dữ liệu.

2.2. Thách Thức về Chi Phí và Độ Phức Tạp của Cảm Biến Gia Tốc

Việc sử dụng cảm biến gia tốc chất lượng cao có thể làm tăng chi phí sản xuất và bảo trì hệ thống treo. Đồng thời, việc tích hợp và hiệu chỉnh các cảm biến này cũng đòi hỏi kỹ thuật cao và kiến thức chuyên sâu. Do đó, cần tìm kiếm các giải pháp cân bằng giữa hiệu suất và chi phí, chẳng hạn như sử dụng cảm biến có độ chính xác vừa phải kết hợp với các thuật toán ước lượng gia tốc thông minh để giảm thiểu sai số.

III. Phương Pháp Xác Định Gia Tốc Thân Xe Hiệu Quả Nhất Hiện Nay

Nhiều phương pháp xác định gia tốc thân xe đã được nghiên cứu và ứng dụng, từ việc sử dụng trực tiếp cảm biến gia tốc đến các thuật toán ước lượng gia tốc dựa trên các tín hiệu khác. Thuật toán ước lượng gia tốc dựa trên bộ lọc Kalman thường được sử dụng để giảm thiểu nhiễu và cải thiện độ chính xác. Ngoài ra, việc kết hợp nhiều cảm biến khác nhau, như cảm biến gia tốc, cảm biến vận tốc và cảm biến vị trí, cũng có thể cung cấp thông tin bổ sung để cải thiện độ tin cậy của phép đo. Lựa chọn phương pháp xác định gia tốc phù hợp phụ thuộc vào yêu cầu cụ thể của hệ thống treo và các yếu tố như chi phí, độ phức tạp và độ chính xác cần thiết.

3.1. Sử Dụng Cảm Biến Gia Tốc Trực Tiếp Ưu và Nhược Điểm

Sử dụng cảm biến gia tốc trực tiếp là phương pháp xác định gia tốc đơn giản và phổ biến nhất. Ưu điểm của phương pháp này là dễ triển khai và chi phí tương đối thấp. Tuy nhiên, nhược điểm là dễ bị ảnh hưởng bởi nhiễu và độ chính xác có thể không đủ trong một số ứng dụng đòi hỏi độ chính xác cao. Để cải thiện độ chính xác, cần sử dụng cảm biến gia tốc chất lượng cao và áp dụng các thuật toán lọc nhiễu. Trong đó, lọc Kalman được đánh giá cao.

3.2. Thuật Toán Ước Lượng Gia Tốc Bộ Lọc Kalman

Thuật toán ước lượng gia tốc dựa trên bộ lọc Kalman là một phương pháp mạnh mẽ để giảm thiểu nhiễu và cải thiện độ chính xác của phép đo. Bộ lọc Kalman sử dụng mô hình toán học của hệ thống và các phép đo từ cảm biến để ước lượng trạng thái của hệ thống, bao gồm cả gia tốc. Ưu điểm của phương pháp này là có thể hoạt động tốt trong môi trường có nhiều nhiễu và có thể ước lượng gia tốc một cách chính xác ngay cả khi các phép đo từ cảm biến bị gián đoạn. Tuy nhiên, nhược điểm là đòi hỏi kiến thức chuyên sâu về toán học và điều khiển học.

IV. Ứng Dụng Thực Tế và Đánh Giá Hiệu Quả Hệ Thống Treo

Việc xác định chính xác gia tốc thân xe có nhiều ứng dụng thực tế trong điều khiển hệ thống treo bán tích cực. Thông tin về gia tốc có thể được sử dụng để điều chỉnh độ cứng của giảm chấn, từ đó cải thiện độ êm dịu và khả năng kiểm soát xe. Các kết quả nghiên cứu cho thấy rằng hệ thống treo bán tích cực có thể giảm đáng kể độ rung xóc và cải thiện sự thoải mái cho hành khách. Tuy nhiên, cần thực hiện các thử nghiệm thực tế để đánh giá hiệu quả của hệ thống trong các điều kiện đường khác nhau và các tình huống lái xe khác nhau.

4.1. Ứng Dụng của Gia Tốc Thân Xe trong Điều Khiển Giảm Chấn

Thông tin về gia tốc thân xe có thể được sử dụng để điều khiển giảm chấn một cách hiệu quả. Bằng cách theo dõi gia tốc, hệ thống điều khiển có thể tự động điều chỉnh độ cứng của giảm chấn để tối ưu hóa hiệu suất của hệ thống treo. Ví dụ, khi xe di chuyển trên đường xấu, hệ thống có thể tăng độ cứng của giảm chấn để giảm rung xóc và cải thiện độ êm dịu. Khi xe di chuyển trên đường tốt, hệ thống có thể giảm độ cứng của giảm chấn để tăng sự thoải mái.

4.2. Đánh Giá Hiệu Quả Hệ Thống Treo Phương Pháp và Tiêu Chí

Việc đánh giá hiệu quả hệ thống treo là rất quan trọng để đảm bảo rằng hệ thống hoạt động đúng cách và đáp ứng được các yêu cầu. Các phương pháp đánh giá bao gồm thử nghiệm trên đường thực tế, mô phỏng trên máy tính và phân tích dữ liệu từ cảm biến. Các tiêu chí đánh giá bao gồm độ rung xóc, độ êm dịu, khả năng kiểm soát xe và độ bền của hệ thống. Theo tài liệu gốc, cần thay đổi vùng dao động của hệ thống treo, bằng cách thay đổi hệ số cản giảm chấn và độ cứng của phần tử treo, hoặc dùng cảm biến gia tốc để xác định gia tốc thân xe và cầu xe.

V. Kết Luận và Hướng Phát Triển của Nghiên Cứu Gia Tốc Thân Xe

Việc nghiên cứu phương pháp xác định gia tốc thân xe trong hệ thống treo bán tích cực là một lĩnh vực quan trọng và đầy tiềm năng. Các kết quả nghiên cứu có thể được sử dụng để cải thiện hiệu suất của hệ thống treo, tăng độ êm dịu và khả năng kiểm soát xe. Trong tương lai, việc phát triển các phương pháp xác định gia tốc chính xác hơn, chi phí thấp hơn và dễ triển khai hơn sẽ là một ưu tiên hàng đầu. Đồng thời, việc tích hợp các hệ thống treo bán tích cực vào các xe tự lái cũng sẽ mở ra nhiều cơ hội mới.

5.1. Tóm Tắt Các Phương Pháp Xác Định Gia Tốc Đã Nghiên Cứu

Các phương pháp xác định gia tốc đã nghiên cứu bao gồm sử dụng trực tiếp cảm biến gia tốc, sử dụng thuật toán ước lượng gia tốc dựa trên bộ lọc Kalman và kết hợp nhiều cảm biến khác nhau. Mỗi phương pháp có ưu và nhược điểm riêng và phù hợp với các ứng dụng khác nhau.

5.2. Hướng Phát Triển và Tiềm Năng của Hệ Thống Treo Bán Tích Cực

Hướng phát triển của hệ thống treo bán tích cực bao gồm phát triển các phương pháp xác định gia tốc chính xác hơn, chi phí thấp hơn và dễ triển khai hơn. Đồng thời, việc tích hợp các hệ thống này vào các xe tự lái cũng sẽ mở ra nhiều cơ hội mới.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của ngành công nghiệp ô tô tại Việt Nam, việc nâng cao tính êm dịu và an toàn chuyển động của xe ô tô con trở thành một yêu cầu cấp thiết. Theo ước tính, với sự gia tăng số lượng ô tô và tốc độ vận hành ngày càng cao, các yếu tố như tải trọng, vận tốc, lực cản không khí và điều kiện mặt đường không bằng phẳng đã gây ra dao động phức tạp ảnh hưởng trực tiếp đến sự ổn định và tiện nghi của xe. Mục tiêu nghiên cứu của luận văn là phát triển phương pháp xác định gia tốc thân xe và cầu xe nhằm tối ưu hóa điều khiển hệ thống treo bán tích cực, qua đó nâng cao độ êm dịu chuyển động và an toàn cho người sử dụng.

Phạm vi nghiên cứu tập trung vào hệ thống treo bán tích cực trên xe ô tô con, sử dụng mô hình dao động ¼ và mô phỏng mấp mô mặt đường theo tiêu chuẩn ISO 8608 trong khoảng thời gian nghiên cứu năm 2016-2018 tại Việt Nam. Ý nghĩa nghiên cứu được thể hiện qua việc cung cấp cơ sở lý thuyết và công cụ mô phỏng bằng Matlab/Simulink để thiết kế bộ điều khiển tối ưu LQR, góp phần nâng cao chất lượng hệ thống treo, giảm thiểu dao động thân xe và cầu xe, từ đó cải thiện trải nghiệm người dùng và tăng tuổi thọ xe.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết động lực học hệ thống treo và lý thuyết điều khiển tối ưu tuyến tính toàn phương (LQR). Mô hình động lực học ¼ được sử dụng để mô phỏng dao động của hệ thống treo, trong đó khối lượng được treo (thân xe) và không được treo (bánh xe) được mô hình hóa bằng các phương trình vi phân trạng thái. Các khái niệm chính bao gồm:

• Gia tốc thân xe và cầu xe: đại lượng quan trọng để đánh giá độ êm dịu chuyển động.
• Mấp mô mặt đường: được mô phỏng theo tiêu chuẩn ISO 8608, phân loại đường từ loại A (tốt nhất) đến H (xấu nhất) dựa trên mật độ phổ PSD.
• Hệ thống giảm chấn bán tích cực MR (Magneto-Rheological): sử dụng cơ cấu điện từ để điều chỉnh lực giảm chấn, giúp dập tắt dao động hiệu quả.
• Bộ điều khiển LQR: thuật toán điều khiển tối ưu nhằm cân bằng giữa độ êm dịu và độ bám đường, thông qua ma trận trọng số Q và R.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các thông số kỹ thuật của xe ô tô con (ví dụ xe Kia Morning 2015 với khối lượng thân xe 450 kg, khối lượng bánh xe 45 kg, độ cứng hệ thống treo 18.000 N/m, độ cứng lốp 180.000 N/m, hệ số cản giảm chấn 1.400 Ns/m). Phương pháp nghiên cứu bao gồm:

• Xây dựng mô hình động lực học ¼ hệ thống treo trên Matlab/Simulink, giải hệ phương trình vi phân mô phỏng dao động thân xe và bánh xe.
• Mô phỏng mấp mô mặt đường dạng sin và ngẫu nhiên theo tiêu chuẩn ISO 8608 để làm hàm kích động.
• Thiết kế bộ điều khiển LQR tối ưu dựa trên phương trình trạng thái, xác định ma trận phản hồi trạng thái K từ nghiệm phương trình Ricatti.
• Khảo sát ảnh hưởng của các trọng số trong ma trận Q đến hiệu quả điều khiển, nhằm tìm ra bộ số K tối ưu.
• Thời gian nghiên cứu kéo dài trong năm 2016-2018, tập trung vào điều kiện vận hành thực tế tại Việt Nam.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả của bộ điều khiển LQR trong giảm dao động thân xe: Kết quả mô phỏng cho thấy, khi áp dụng bộ điều khiển LQR, độ dịch chuyển không gian treo giảm trung bình khoảng 30-40% so với trường hợp không có điều khiển, đồng thời gia tốc thân xe giảm xuống dưới ngưỡng 2 m/s², đảm bảo tiêu chuẩn êm dịu chuyển động.

2. Ảnh hưởng của trọng số ma trận Q đến hiệu quả điều khiển: Thay đổi trọng số Q trong phạm vi từ 1 đến 10 cho thấy sự giảm đáng kể độ dịch chuyển thân xe và bánh xe, với mức giảm tối đa đạt khoảng 25% khi trọng số Q được tối ưu hóa. Trọng số R giữ nguyên nhằm đảm bảo năng lượng điều khiển không vượt quá giới hạn.

3. Mô phỏng mấp mô mặt đường theo ISO 8608: Các loại đường từ A đến D có biên độ mấp mô dao động từ ±15 mm đến ±50 mm, ảnh hưởng trực tiếp đến biên độ dao động thân xe. Mô hình cho thấy hệ thống treo bán tích cực với điều khiển LQR có khả năng thích ứng tốt với các loại đường này, giảm thiểu dao động hiệu quả.

4. Tác động của giảm chấn MR bán tích cực: Giảm chấn MR cho phép thay đổi hệ số cản giảm chấn liên tục, giúp dập tắt dao động nhanh hơn so với giảm chấn thụ động truyền thống. Thời gian ổn định dao động giảm khoảng 20-30% trong các thử nghiệm mô phỏng.

Thảo luận kết quả

Nguyên nhân chính của hiệu quả điều khiển LQR là khả năng phản hồi trạng thái nhanh và chính xác, giúp điều chỉnh lực giảm chấn MR phù hợp với điều kiện vận hành và mấp mô mặt đường. So sánh với các nghiên cứu trước đây, kết quả này tương đồng với các báo cáo quốc tế về điều khiển hệ thống treo bán tích cực, đồng thời phù hợp với điều kiện thực tế tại Việt Nam.

Việc sử dụng mô hình ¼ giúp giảm thiểu độ phức tạp tính toán nhưng vẫn đảm bảo độ chính xác cần thiết cho việc thiết kế bộ điều khiển. Các biểu đồ so sánh độ dịch chuyển thân xe và bánh xe theo thời gian minh họa rõ ràng sự khác biệt giữa hệ thống có và không có điều khiển LQR, thể hiện qua các đường cong giảm dần nhanh hơn và biên độ nhỏ hơn.

Kết quả nghiên cứu có ý nghĩa thực tiễn lớn trong việc phát triển công nghệ ô tô trong nước, góp phần nâng cao tính an toàn và tiện nghi cho người sử dụng, đồng thời giảm thiểu hao mòn và chi phí bảo trì xe.

Đề xuất và khuyến nghị

1. Triển khai ứng dụng bộ điều khiển LQR trong hệ thống treo bán tích cực trên các dòng xe phổ biến tại Việt Nam: Đề xuất các nhà sản xuất và lắp ráp ô tô trong nước áp dụng phương pháp điều khiển này nhằm nâng cao chất lượng sản phẩm trong vòng 2-3 năm tới.

2. Phát triển cảm biến gia tốc thân xe và cầu xe chính xác, tin cậy: Khuyến nghị đầu tư nghiên cứu và sản xuất cảm biến phù hợp để thu thập dữ liệu đầu vào cho bộ điều khiển, đảm bảo hiệu quả điều khiển tối ưu trong vòng 1-2 năm.

3. Mở rộng nghiên cứu mô hình động lực học hệ thống treo ½ và 4/4: Để đánh giá toàn diện hơn về dao động xe trong các điều kiện vận hành phức tạp, cần phát triển mô hình chi tiết hơn trong 3-5 năm tới.

4. Tăng cường đào tạo và chuyển giao công nghệ điều khiển tự động trong ngành công nghiệp ô tô: Đề xuất các chương trình đào tạo chuyên sâu về điều khiển tối ưu và mô phỏng Matlab/Simulink cho kỹ sư và nhà nghiên cứu trong ngành, nhằm nâng cao năng lực nghiên cứu và ứng dụng.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành kỹ thuật cơ khí động lực: Luận văn cung cấp kiến thức chuyên sâu về mô hình động lực học và điều khiển hệ thống treo, hỗ trợ nghiên cứu và phát triển đề tài liên quan.

2. Kỹ sư thiết kế và phát triển sản phẩm ô tô: Tham khảo để áp dụng phương pháp điều khiển LQR và mô hình giảm chấn MR trong thiết kế hệ thống treo bán tích cực, nâng cao chất lượng sản phẩm.

3. Các doanh nghiệp sản xuất và lắp ráp ô tô trong nước: Sử dụng kết quả nghiên cứu để cải tiến công nghệ, tăng tính cạnh tranh và đáp ứng yêu cầu thị trường về an toàn và tiện nghi.

4. Cơ quan quản lý và hoạch định chính sách ngành giao thông vận tải: Tham khảo để xây dựng tiêu chuẩn kỹ thuật và chính sách hỗ trợ phát triển công nghệ ô tô thân thiện, an toàn và hiệu quả.

Câu hỏi thường gặp

1. Phương pháp xác định gia tốc thân xe và cầu xe có ưu điểm gì?
   Phương pháp sử dụng mô hình động lực học ¼ kết hợp bộ điều khiển LQR giúp xác định chính xác gia tốc theo thời gian thực, từ đó điều chỉnh lực giảm chấn MR hiệu quả, giảm dao động thân xe và cầu xe, nâng cao độ êm dịu chuyển động.

2. Tiêu chuẩn ISO 8608 ảnh hưởng thế nào đến mô phỏng mấp mô mặt đường?
   ISO 8608 phân loại mặt đường theo mật độ phổ PSD, giúp mô phỏng chính xác các dạng mấp mô ngẫu nhiên, từ đó đánh giá tác động thực tế của mặt đường lên hệ thống treo và điều chỉnh bộ điều khiển phù hợp.

3. Bộ điều khiển LQR hoạt động như thế nào trong hệ thống treo bán tích cực?
   LQR sử dụng phản hồi trạng thái để tính toán lực điều khiển tối ưu, cân bằng giữa độ êm dịu và độ bám đường, giúp hệ thống giảm chấn MR điều chỉnh lực giảm chấn liên tục theo điều kiện vận hành.

4. Giảm chấn MR có ưu điểm gì so với giảm chấn thụ động?
   Giảm chấn MR có khả năng thay đổi hệ số cản giảm chấn liên tục và nhanh chóng, giúp dập tắt dao động hiệu quả hơn, giảm thời gian ổn định và biên độ dao động thân xe so với giảm chấn thụ động truyền thống.

5. Phạm vi áp dụng của kết quả nghiên cứu này là gì?
   Kết quả phù hợp với các dòng xe ô tô con vận hành trên các loại mặt đường phổ biến tại Việt Nam, đặc biệt trong điều kiện vận tốc và tải trọng thay đổi, hỗ trợ thiết kế hệ thống treo bán tích cực tối ưu.

Kết luận

• Luận văn đã xây dựng thành công mô hình động lực học ¼ hệ thống treo ô tô con và mô phỏng mấp mô mặt đường theo tiêu chuẩn ISO 8608, cung cấp cơ sở lý thuyết vững chắc cho nghiên cứu điều khiển hệ thống treo bán tích cực.
• Phương pháp điều khiển tối ưu LQR được áp dụng hiệu quả, giảm đáng kể dao động thân xe và cầu xe, nâng cao độ êm dịu chuyển động và an toàn vận hành.
• Giảm chấn MR bán tích cực cho thấy khả năng điều chỉnh lực giảm chấn linh hoạt, đáp ứng nhanh với các tác động từ mặt đường không bằng phẳng.
• Kết quả nghiên cứu có ý nghĩa thực tiễn lớn, góp phần phát triển công nghệ ô tô trong nước, đồng thời là tài liệu tham khảo quý giá cho các nhà nghiên cứu và kỹ sư ngành cơ khí động lực.
• Đề xuất các bước tiếp theo bao gồm phát triển cảm biến gia tốc, mở rộng mô hình nghiên cứu và ứng dụng thực tế trong sản xuất, nhằm nâng cao chất lượng và tính cạnh tranh của ngành công nghiệp ô tô Việt Nam.

Khuyến khích các tổ chức nghiên cứu và doanh nghiệp phối hợp triển khai ứng dụng bộ điều khiển LQR và giảm chấn MR trong các dự án phát triển xe ô tô con, đồng thời đào tạo nguồn nhân lực chuyên môn cao trong lĩnh vực điều khiển tự động và động lực học ô tô.

Trích đoạn nội dung tài liệu

CHƯƠNG I: TỔNG QUAN 1.1 Giới thiệu chung về hệ thống treo ô tô con a. Khái Niệm Hệ thống treo là một bộ phận quan trọng trong thiết kế cơ học của xe, là hệ thống liên kết đàn hồi giữa bánh xe với khung xe và vỏ xe. Bộ phận đàn hồi Bộ phận giảm chấn Hình 1.1: Cấu Tạo Hệ Thống Treo b. Công dụng Hệ thống treo có các công dụng như sau: - Mang được sức nặng của xe trong mọi điều kiện địa hình - Đảm bảo tiếp xúc của 4 bánh xe với mặt đường ( tăng khả năng kiểm soát ) - Nâng cao tính êm dịu bằng việc giảm tải trọng động từ mặt đường truyền qua lốp.

- Dập tắt dao động của thân xe, đảm bảo độ ổn định chuyển động, - Truyền lực và mômen tác động giữa bánh xe và khung xe. Yêu cầu 11 Trên hệ thống treo, sự liên kết giữa bánh xe và khung vỏ cần thiết phải mềm nhưng cũng phải đủ khả năng để truyền lực. Quan hệ này được thể hiện ở các yêu cầu chính sau đây : - Đảm bảo tần số dao động riêng thích hợp cho phần được treo (phụ thuộc chủ yếu vào độ võng tĩnh ft). - Có độ võng động hợp lí để không sinh ra va đập lên các ụ hạn chế va đập bằng cao su.

- Có độ dập tắt dao động hợp lí. - Đảm bảo ô tô không bị nghiêng khi quay vòng hoặc phanh. - Đảm bảo chiều rộng cơ sở và các góc đặt của các trụ đứng của các bánh xe dẫn hướng không thay đổi. - Đảm bảo tương thích giữa động học bánh xe dẫn hướng với động học dẫn động lái.

- Có độ tin cậy lớn, trong điều kiện sử dụng phù hợp với tính năng kỹ thuật, không hư hỏng bất thường. - Giá thành thấp và mức độ phức tạp của kết cấu không quá lớn. - Có khả năng chống rung và chống ồn truyền từ bánh xe lên thùng, vỏ tốt.2 Các bộ phận chính của hệ thống treo xe con. Hệ thống treo xe con gồm các bộ phận chính sau đây : 1.1 Bộ phận đàn hồi Bộ phận nối mềm giữa bánh xe và thùng xe, làm giảm tải trọng động khi xe chạy trên đường không bằng phẳng nhằm biến đổi tần số dao động cho phù hợp với cơ thể con người (60-80 lần/ph), đảm bảo tính năng êm dịu của ôtô.

Bộ phận đàn hồi có thể bố trí khác nhau trên xe nhưng nó cho phép bánh xe có thể dịch chuyển theo phương thẳng đứng. Trên xe con bộ phận đàn hồi thường gặp là loại: -Nhíp lá 12 -Lò xo trụ -Lò xo côn hoặc lò xo xếp -Thanh xoắn -Khí nén -Thuỷ lực Hiện nay người ta dùng các bộ phận đàn hồi có khả năng thay đổi độ cứng trong một giới hạn rộng. Khi xe chạy ít tải, độ cứng cần thiết có giá trị nhỏ, khi tăng tải thì độ cứng cần phải có giá trị lớn. Chính vì vậy mà cần phải có thêm các bộ phận đàn hồi phụ như: nhíp phụ, vấu tỳ bằng cao su biến dạng, đặc biệt là các bộ phận đàn hồi có khả năng thay đổi tự động độ cứng theo tải trọng kết hợp với các bộ phận thay đổi chiều cao trọng tâm của xe.2 Bộ phận giảm chấn Trên xe ôtô giảm chấn được sử dụng với các mục đích sau: + Giảm và dập tắt các va đập truyền lên khung khi bánh xe lăn trên nền đường không bằng phẳng nhằm bảo vệ được bộ phận đàn hồi và tăng tính tiện nghi cho người sử dụng.

+ Đảm bảo dao động của phần không được treo ở mức độ nhỏ nhất, nhằm làm tốt sự tiếp xúc của bánh xe với mặt đường đảm bảo tính năng lái và tăng tốc cũng như chuyển động an toàn. + Nâng cao các tính chất chuyển động của xe như khả năng tăng tốc, khả năng an toàn khi chuyển động. Để dập tắt các dao động của xe khi chuyển động giảm chấn sẽ biến đổi cơ năng thành nhiệt năng nhờ ma sát giữa chất lỏng và các van tiết lưu. Trên ôtô hiện nay chủ yếu sử dụng là giảm chấn ống thuỷ lực có tác dụng hai chiều ở cấu trúc hai lớp.3 Bộ phận dẫn hướng Đảm bảo các bánh xe dịch chuyển thẳng đứng ở mỗi vị trí của nó so với khung vỏ, bánh xe phải đảm nhận khả năng truyền lực đầy đủ.

Bộ phận dẫn hướng phải thực hiện tốt chức năng này. Trên mỗi hệ thống treo thì bộ phận dẫn hướng có 13 cấu tạo khác nhau. Quan hệ của bánh xe với khung xe khi thay đổi vị trí theo phương thẳng đứng được gọi là quan hệ động học. Khả năng truyền lực ở mỗi vị trí được gọi là quan hệ động lực học của hệ treo.

Trong mối quan hệ động học các thông số chính được xem xét là : sự dịch chuyển (chuyển vị) của các bánh xe trong không gian ba chiều khi vị trí bánh xe thay đổi theo phương thẳng đứng (z). Mối quan hệ động lực học được biểu thị qua khả năng truyền các lực và các mô men khi bánh xe ở các vị trí khác nhau. Thanh ổn định: Khi xe chuyển động trên nền đường không bằng phẳng hoặc quay vòng, dưới tác dụng của lực ly tâm hoặc độ nghiêng của thùng xe, phản lực thẳng đứng của 2 bánh xe trên 1 cầu xe thay đổi dẫn tới tăng độ nghiêng thùng xe và làm xấu khả năng truyền lực dọc, lực bên của bánh xe với mặt đường. Thanh ổn định điều khiển việc này bằng lực xoắn của lò xo, và giữ cho lốp bám xuống mặt đường.

Nó cũng hoạt động nếu các lốp xe ở một bên chạy qua những bề mặt có độ cao khác nhau 1.4 Các vấu cao su tăng cứng và hạn chế hành trình Trên xe con các vấu cao su thường được đặt kết hợp trong vỏ của giảm chấn. Vấu cao su vừa tăng cứng vừa hạn chế hành trình của bánh xe nhằm hạn chế hành trình làm việc của bánh xe.5 Các cơ cấu điều chỉnh hoặc xác định góc bố trí bánh xe Hệ thống treo đảm nhận mối liên kết giữa bánh xe và thùng vỏ, do vậy trên hệ thống treo có thêm các cơ cấu điều chỉnh hoặc xác định góc bố trí bánh xe. Các cơ cấu này rất đa dạng nên ở mỗi loại xe lại có cách bố trí khác nhau, các loại khác nhau.3 Tổng quan về dao động của ô tô Ngành ô tô trên thế giới ra đời và đã phát triển rất lâu đời. Công nghệ chế tạo ô tô hiện nay phát triển rất cao, số lượng ô tô càng nhiều, vận tốc ô tô nhanh hơn, ô tô được hoàn thiện về độ an toàn và êm dịu.

Những phát triển đột biến trên đã đưa đến 14 những vấn đề mới cho xã hội như tai nạn giao thông tăng, mức độ phá hủy mặt đường ngày càng nghiêm trọng hơn. Do đó những nghiên cứu về ô tô để hoàn thiện các kết cấu của ô tô nhằm nâng cao an toàn chuyển dộng và giảm ảnh hưởng xấu của dao động ô tô với môi trường là nhu cầu cần thiết của đất nước. Nghiên cứu về dao động ô tô nói riêng và về động lực học ô tô nói chung ngày càng được quan tâm đúng mức hơn. Ô tô là liên kết của hệ nhiều vật, các khối lượng đó được liên kết với nhau bằng các phần từ có đặc tính phi tuyến phức tạp như là giảm chấn, đàn hồi, sự va chạm của bánh xe.

Để nghiên cứu và khảo sát dao động luận văn tập trung vào những mục sau : - Chỉ tiêu đánh giá dao động - Mô hình dao động - Các hàm kích đông bao gồm mô hình vật lý và mô hình toán học 1.1 Chỉ tiêu đánh giá dao động Hiện nay có nhiều chỉ tiêu đánh giá độ êm dịu chuyển động của ô tô. Dựa trên tài của nước ngoài kết hợp với các tài liệu vủa Viện khoa học kỹ thuật bảo hộ lao động Việt Nam, ta có thể liệt kê một số chỉ tiêu như sau: - Chỉ tiêu về tần số Tần số dao động của ô tô trong giới hạn sau: n = 60 - 90 lần/phút đối với xe con n = 100 - 120 lần/phút đối với xe vận tải. Giá trị này được lấy theo tần số trung bình của người đi bộ, tương ứng với 1 - 1,5Hz. - Chỉ tiêu về gia tốc dao động Xác định dựa trên cơ sở trị số của bình phương trung bình của các gia tốc theo các phương X,Y,Z là: Zc, Xc,Yc.

Cụ thể, ta có : m Z c  2.0 2 s Các số liệu trên có thể xem là gần đúng để đanh giá độ êm dịu chuyển động của ô tô, bởi vì nó dựa trên cơ sở số liệu thống kê. Mặt khác, điều quan trọng hơn là 15 dao động ô tô truyền cho con người thực chất là tác động ngẫu nhiên với dải tần số rộng và phức tạp cả theo hướng tác dụng. - Chỉ tiêu dựa trên số liệu cảm giác theo gia tốc và vận tốc dao động Chỉ tiêu này được dựa ra do tập thể các kỹ sư của Đức (VDI). Người ta đánh giá trên cơ sở cho răng cảm giác con người khi chịu dao động phụ thuộc vào hệ số độ êm dịu chuyển động K.

Nếu K = const thì cảm giác khi dao động sẽ không thay đổi. Hệ số K phụ thuộc vào tần số giao động, gia tốc giao động hoặc vận tốc dao động và phụ thuộc vào hướng dao động đối với trục thân con người (theo phương thẳng đứng và phương ngang) và phụ thuộc vào thời gian tác động của chúng lên cơ thể con người.2: Chỉ tiêu cảm giác theo gia tốc Hệ số K càng nhỏ thì càng dễ chịu đựng dao động và độ êm dịu của ô tô càng cao. Giá trị K = 0,1 tương ứng với ngưỡng kích thích. Khi đi lâu trên xe, cho phép K = 10 25, còn khi đi ngắn hoặc trên xe tự hành K = 25 63 Trên đây là đưa ra các số liệu ứng với tác động lên con người là hàm điều hoà.

Giá trị K có thể xác định bằng tính toán hoặc xác định bằng thực nghiệm. - Đánh giá cảm giác theo gia tốc dao động và thời gian tác động của chúng. Tổ chức quốc tế về tiêu chuẩn hoá ISO đưa ra năm 1969 cho phép đánh giá theo các mức: thoải mái, mệt mỏi (cho phép dao động mà vẫn giữ được mức độ cho phép của cường độ lao động). Sự khác nhau của tiêu chuẩn ISO.

So với các tiêu 16 chuẩn khác là ở chỗ có tính đến thời gian tác động của dao động. Để đánh giá cảm giác, người ta sử dụng dao động thẳng đứng điều hoà tác động lên người ngồi và người đứng trong vòng 8 giờ.
