Nghiên Cứu Kỹ Thuật Điều Chế Vector Không Gian Giảm Điện Áp Common Mode Cho Bộ Nghịch Lưu Ba Pha Ba Bậc Hình T (TL-T2I)

Tóm tắt nghiên cứu (Research Summary)

  • Vấn đề nghiên cứu: Làm thế nào để triệt tiêu hoặc giảm thiểu tối đa biên độ điện áp chế độ chung (Common Mode Voltage - CMV) cùng độ méo hài tổng (THD) trong bộ nghịch lưu ba pha ba bậc hình T (Three-Phase Three-Level T-Type Inverter - TL-T2I), nhằm hạn chế dòng rò ký sinh, ngăn chặn hư hỏng ổ bi động cơ và giảm kích thước bộ lọc đầu ra?
  • Phương pháp tiếp cận: Nghiên cứu đề xuất chiến lược điều chế độ rộng xung vector không gian (SVPWM) cải tiến, chia không gian vector thành 12 sector và chỉ sử dụng tổ hợp các vector lớn (Large vectors), vector trung bình (Medium vectors) cùng vector không trung tính $[OOO]$ (chiến lược LMZ), loại bỏ hoàn toàn các vector nhỏ (Small vectors) và vector không ngoại vi. Giải thuật được kiểm chứng qua mô phỏng trên phần mềm PSIM và thực nghiệm trên mô hình phần cứng điều khiển bởi chip DSP chuyên dụng TMS320F28379D (Texas Instruments).
  • Kết quả then chốt: Biên độ điện áp CMV được khống chế thành công trong ngưỡng cực hẹp $\pm V_{DC}/6$ (tương đương dưới 17% điện áp DC đầu vào), giảm hơn 66% so với phương pháp SVPWM truyền thống ($\pm V_{DC}/2$). Điện áp ngõ ra hình sin có tổng độ méo hài $THD < 5%$, hiệu suất toàn hệ thống đạt trên 95% ở tần số chuyển mạch 20 kHz với bộ lọc LC nhỏ gọn.
  • Ý nghĩa thực tiễn: Công trình cung cấp giải pháp toàn diện từ thuật toán điều chế đến thiết kế phần cứng hoàn chỉnh, sẵn sàng ứng dụng cho các bộ nghịch lưu nối lưới năng lượng tái tạo (điện mặt trời, pin nhiên liệu), hệ thống lưu điện UPS và truyền động xe điện (EV).

Bối cảnh và tầm quan trọng (Context & Significance)

Trong xu thế chuyển dịch năng lượng toàn cầu, các nguồn năng lượng tái tạo như quang điện (Photovoltaic - PV) và pin nhiên liệu (Fuel Cell) đóng vai trò ngày càng then chốt trong lưới điện hiện đại. Để tích hợp các nguồn phát này vào hệ thống điện xoay chiều hoặc điều khiển các hệ truyền động công nghiệp, bộ nghịch lưu nguồn áp (DC/AC Inverter) là thiết bị chuyển đổi công suất trung tâm không thể thiếu.

 (Pin Mặt Trời / UPS)        (Nâng Áp DC)             (Triệt giảm CMV < 17%)         (THD < 5%)

Thực trạng kỹ thuật và khoảng trống nghiên cứu

Cấu trúc nghịch lưu ba pha ba bậc hình T (TL-T2I) đang nổi lên như một giải pháp thay thế vượt trội cho nghịch lưu hai bậc truyền thống và nghịch lưu kẹp diode (NPC) ở dải điện áp vừa và nhỏ. TL-T2I sở hữu ưu điểm vượt bậc: số lượng linh kiện tối ưu, tổn hao dẫn (conduction loss) thấp, chất lượng điện áp đầu ra vượt trội và yêu cầu bộ lọc AC ngõ ra nhỏ gọn.

Tuy nhiên, rào cản kỹ thuật lớn nhất của các bộ nghịch lưu chuyển mạch tần số cao là Điện áp chế độ chung (Common Mode Voltage - CMV). Trong các giải thuật điều chế vector không gian cổ điển, CMV dao động với biên độ rất lớn giữa $+V_{DC}/2$ và $-V_{DC}/2$ (chiếm tới 50% điện áp DC bus). Hiện tượng này gây ra các hệ lụy kỹ thuật nghiêm trọng:

  1. Dòng rò ký sinh (Leakage Current): Xuất hiện qua điện dung ký sinh giữa tấm pin mặt trời và đất, gây mất an toàn điện và kích hoạt nhảy rơ-le bảo vệ ngoài ý muốn.
  2. Hư hỏng cơ khí: Dòng điện trục (shaft current) cảm ứng chạy qua màng dầu bôi trơn làm rỗ bề mặt và phá hủy ổ bi của động cơ điện xoay chiều.
  3. Nhiễu điện từ (EMI): Phát sinh xung nhiễu tần số cao, gây suy giảm nghiêm trọng độ tin cậy của các vi mạch điều khiển xung quanh.

Tính cấp thiết và tác động kỳ vọng

Để giải quyết bài toán CMV, việc sử dụng các bộ lọc thụ động (passive filters) cồng kềnh hoặc bộ triệt tiêu tích cực (active filters) thường làm tăng đáng kể chi phí và kích thước thiết bị. Do đó, việc can thiệp trực tiếp từ cấp độ giải thuật điều chế xung (SVPWM) kết hợp tối ưu phần cứng mạch lực là hướng đi mang tính thời sự cao. Nghiên cứu này giải quyết triệt để bài toán giảm CMV mà vẫn duy trì hệ số điều chế lớn, đảm bảo độ méo dạng sóng thấp và nâng cao hiệu suất chuyển đổi năng lượng.

Phương pháp luận và tiếp cận nghiên cứu (Methodology)

Nghiên cứu áp dụng quy trình phát triển khép kín kết hợp chặt chẽ giữa lý thuyết giải tích toán học, mô phỏng chuyên sâu và chế tạo thực nghiệm phần cứng thực tế.

1. Cơ sở lý thuyết và giải thuật đề xuất (SVPWM LMZ)

Trong bộ nghịch lưu TL-T2I, mỗi nhánh pha tạo ra ba mức điện áp ngõ ra đại diện bởi các trạng thái $P$ ($+V_{DC}/2$), $O$ ($0V$) và $N$ ($-V_{DC}/2$). Tổ hợp 3 pha tạo nên 27 trạng thái chuyển mạch tương ứng với 27 vector điện áp trên mặt phẳng tọa độ $\alpha\beta$:

  • Vector Zero (3 trạng thái): $[OOO]$ có $V_{CM} = 0$; $[PPP]$ có $V_{CM} = +V_{DC}/2$; $[NNN]$ có $V_{CM} = -V_{DC}/2$.
  • Vector nhỏ (Small vectors - 12 trạng thái): Gây ra mức điện áp CMV bằng $\pm V_{DC}/6$ hoặc $\pm V_{DC}/3$.
  • Vector trung bình (Medium vectors - 6 trạng thái): Sinh ra $V_{CM} = 0$.
  • Vector lớn (Large vectors - 6 trạng thái): Sinh ra $V_{CM} = \pm V_{DC}/6$.

Nhóm nghiên cứu đề xuất Phương pháp điều chế SVPWM LMZ (Large - Medium - Zero) bằng cách:

  • Loại bỏ hoàn toàn các Small vectors và hai vector Zero ngoại vi $[PPP], [NNN]$.
  • Tái phân chia mặt phẳng vector thành 12 sector đối xứng (thay vì 6 sector truyền thống).
  • Tổng hợp vector tham chiếu $V_{ref}$ tại mỗi chu kỳ điều chế chỉ bằng 3 thành phần: 01 Vector lớn ($V_{LV}$), 01 Vector trung bình ($V_{MV}$) và Vector không $[OOO]$ ($V_{ZV}$).
  • Thiết lập chuỗi chuyển mạch đối xứng 5 trạng thái (ví dụ tại Sector 1: $[OOO] \rightarrow [PON] \rightarrow [PNN] \rightarrow [PON] \rightarrow [OOO]$) nhằm tối ưu số lần đóng ngắt và loại bỏ xung gai điện áp.

2. Thiết kế mô phỏng trên phần mềm PSIM

Mô hình mạch lực và khối điều chế SVPWM được xây dựng chi tiết trên phần mềm PSIM với các thông số:

  • Điện áp nguồn vào $V_{DC} = 150V - 400V$.
  • Tần số sóng mang PWM $f_s = 20\text{ kHz}$.
  • Tần số điện áp đầu ra $f_{out} = 50\text{ Hz}$.
  • Thuật toán điều khiển được biên dịch bằng mã C tối ưu hóa để sẵn sàng nhúng trực tiếp vào vi điều khiển.

3. Hiện thực hóa mô hình phần cứng thực nghiệm

Để thẩm định tính khả thi công nghiệp, toàn bộ hệ thống phần cứng được thiết kế dạng module chuyên nghiệp trên phần mềm Altium Designer:

  • Khối điều khiển trung tâm: Sử dụng vi điều khiển DSP 32-bit Texas Instruments TMS320F28379D Dual-Core Delfino xung nhịp 200 MHz, trang bị các bộ phát xung ePWM độ phân giải cao và bộ chuyển đổi ADC 12-bit/16-bit.
  • Khối mạch lái (Gate Driver): Tích hợp IC chuyên dụng HCPL-316J với khả năng cách ly quang tốc độ cao, tích hợp tính năng bảo vệ chống bão hòa Vce/Vds khi xảy ra sự cố ngắn mạch.
  • Khối cảm biến (Sensors): Đo điện áp và dòng điện thông qua Op-Amp vi sai cách ly quang AMC1301 kết hợp điện trở shunt công suất thấp, triệt tiêu hoàn toàn vòng lặp mass (ground loops).
  • Mạch lực và snubber: Mạch in PCB được tính toán bề rộng đường đồng chịu dòng lớn, bố trí mạch hấp thụ RC snubber triệt tiêu dao động chuyển mạch ký sinh.

Phát hiện chính và kết quả thực nghiệm (Major Findings)

Các kết quả thu được từ mô phỏng và kiểm chứng thực nghiệm trên dàn thiết bị đo chuyên dụng đã xác thực những ưu điểm vượt trội của giải pháp:

1. Triệt giảm biên độ điện áp Common Mode (CMV) vượt bậc

  • Với thuật toán SVPWM truyền thống: Điện áp CMV dao động trong khoảng từ $-V_{DC}/2$ đến $+V_{DC}/2$ (đạt biên độ đỉnh $50% V_{DC}$).
  • Với giải thuật đề xuất (SVPWM LMZ): Điện áp CMV được khống chế chặt chẽ trong phạm vi giới hạn từ $-V_{DC}/6$ đến $+V_{DC}/6$.
  • Mức độ cải thiện: Đạt mức CMV dưới 16.67% điện áp nguồn cấp đầu vào ($< 17% V_{DC}$ theo chỉ tiêu thiết kế), giảm thiểu tới hơn 66% biên độ điện áp xung common mode, loại bỏ hoàn toàn các đỉnh điện áp cực đại gây nguy cơ phóng điện.
BIÊN ĐỘ ĐIỆN ÁP COMMON MODE (CMV) SO VỚI NGUỒN V_DC

Thuật toán SVPWM Truyền Thống:
[-V_DC/2] ▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓ [0] ▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓ [+V_DC/2] (Dao động 100% V_DC đỉnh-đỉnh)

Thuật toán SVPWM LMZ Đề Xuất:
               [-V_DC/6] ▓▓▓▓▓ [0] ▓▓▓▓▓ [+V_DC/6]               (Dao động chỉ 33.3% V_DC đỉnh-đỉnh)

2. Chất lượng điện áp đầu ra vượt chuẩn quốc tế (THD < 5%)

Dạng sóng điện áp dây ngõ ra $V_{AB}$ và điện áp pha sau bộ lọc LC đầu ra có dạng hình sin chuẩn, không xuất hiện hiện tượng biến dạng bậc thang hay méo đỉnh. Kết quả phân tích phổ Fourier cho thấy tổng độ méo hài dòng và áp (THD) luôn được duy trì ở mức $THD < 5%$ trong toàn bộ dải tải vận hành, đáp ứng hoàn toàn tiêu chuẩn chất lượng lưới điện IEEE 519.

3. Tối ưu hóa tổn hao và hiệu suất vận hành cao (> 95%)

Nhờ đặc tính chuyển mạch đối xứng và việc mỗi chu kỳ chỉ kích đóng các khóa cần thiết (hai khóa $S_{2x}, S_{3x}$ trên nhánh trung tính không bao giờ chuyển mạch cùng lúc), tổn hao đóng ngắt (switching loss) được cắt giảm đáng kể. Hiệu suất chuyển đổi đo đạc thực tế của toàn bộ biến tần đạt trên $95%$.

4. Thu nhỏ kích thước bộ lọc đầu ra LC

Do phổ sóng hài của bộ nghịch lưu ba bậc tập trung ở vùng tần số cao quanh tần số sóng mang $20\text{ kHz}$ và không tồn tại các thành phần sóng hài bậc thấp biên độ lớn, kích thước cuộn cảm $L$ và tụ điện $C$ của bộ lọc ngõ ra giảm hơn 40% so với bộ nghịch lưu 2 bậc cùng định mức công suất.

Đóng góp khoa học và giá trị thực tiễn (Contributions & Applications)

Công trình nghiên cứu mang lại những giá trị đóng góp quan trọng cả về mặt học thuật lý thuyết lẫn ứng dụng kỹ thuật thực tế:

  • Đóng góp lý thuyết (Theoretical Contributions): Xây dựng và hệ thống hóa bảng quy luật tính toán thời gian tồn tại của các vector lớn, trung bình và vector không trên toàn bộ 12 vùng không gian. Chứng minh toán học rằng việc loại bỏ vector nhỏ không làm thu hẹp dải điều chế tuyến tính cực đại ($m_{max} = 1$).
  • Đổi mới phương pháp (Methodological Innovations): Đưa ra chiến lược chuyển đổi trạng thái mượt mà (smooth state transition) giúp loại trừ thời gian chết quá mức, giảm thiểu tối đa hiện tượng sụt áp và méo dạng phi tuyến tại ngõ ra.
  • Giá trị thực tiễn & Chuyển giao công nghệ (Practical Applications): Cung cấp trọn bộ thiết kế từ sơ đồ nguyên lý, Layout PCB 2 lớp tiêu chuẩn, thiết kế mạch snubber bảo vệ, mạch điều khiển cách ly đến chương trình nhúng viết bằng ngôn ngữ C trên môi trường Code Composer Studio (CCS). Các doanh nghiệp sản xuất thiết bị điện tử công suất có thể kế thừa trực tiếp để phát triển sản phẩm thương mại.

Đối tượng quan tâm và lợi ích ứng dụng

Nghiên cứu hướng đến phục vụ đa dạng các nhóm đối tượng trong hệ sinh thái kỹ thuật điện - điện tử:

  1. Kỹ sư R&D và Nhà sản xuất Thiết bị Điện tử Công suất:
    • Lợi ích: Sở hữu giải pháp phần cứng và giải thuật điều chế tối ưu để thương mại hóa các dòng Inverter hòa lưới điện mặt trời (String Inverter/Micro Inverter), bộ biến tần công nghiệp, và bộ cấp nguồn liên tục (UPS) với chi phí sản xuất thấp và độ bền cao.
  2. Kỹ sư Hệ thống Truyền động & Xe điện (EV):
    • Lợi ích: Ứng dụng thuật toán điều khiển biến tần truyền động động cơ PMSM/BLDC trên xe điện giúp bảo vệ ổ bi động cơ khỏi sự ăn mòn điện hóa, kéo dài tuổi thọ cụm truyền động và giảm nhiễu truyền dẫn EMI sang các cảm biến trên xe.
  3. Các Nhà nghiên cứu, Giảng viên và Sinh viên Kỹ thuật:
    • Lợi ích: Tài liệu tham khảo học thuật chuẩn mực, cung cấp đầy đủ công thức giải tích, mô hình mô phỏng PSIM và mã nguồn thực nghiệm trên vi điều khiển DSP 32-bit thế hệ mới.

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của công trình nghiên cứu này là gì?

Phát hiện quan trọng nhất là việc chứng minh và hiện thực hóa thành công chiến lược điều chế SVPWM LMZ trên cấu hình T-Type 3 bậc, giúp giới hạn biên độ điện áp Common Mode (CMV) luôn nằm trong khoảng hẹp $\pm V_{DC}/6$ (dưới 17% điện áp DC đầu vào), qua đó giảm hơn 66% CMV so với phương pháp điều chế truyền thống mà không phát sinh thêm chi phí phần cứng lọc thụ động.

2. Điểm đặc biệt trong phương pháp điều chế đề xuất là gì?

Điểm đột phá nằm ở việc phân chia giản đồ vector không gian thành 12 sector đối xứng và loại bỏ hoàn toàn các Small vectors cùng hai Zero vectors ngoại vi $[PPP], [NNN]$. Vector tham chiếu được tổng hợp duy nhất từ các vector lớn, trung bình và vector không $[OOO]$ theo chuỗi chuyển mạch đối xứng 5 trạng thái, giúp giảm số lần đóng ngắt van bán dẫn và tối ưu hóa tổn thất năng lượng.

3. Kết quả của nghiên cứu có thể áp dụng cho các loại nghịch lưu khác không?

Hoàn toàn có thể. Tư duy triệt giảm CMV bằng cách tinh chọn vector không gian (loại bỏ vector sinh CMV cao) có thể mở rộng và áp dụng hiệu quả cho các cấu hình nghịch lưu đa bậc khác như Nghịch lưu kẹp Diode (NPC), Nghịch lưu tụ bay (Flying Capacitor), hoặc Nghịch lưu đa bậc nối tầng (Cascaded H-Bridge).

4. Hướng phát triển tiếp theo của đề tài là gì?

Đề tài sẽ mở rộng theo hai hướng chính: (1) Tích hợp thêm thuật toán tự động cân bằng điện áp điểm trung tính giữa hai tụ điện DC-bus trong điều kiện tải biến thiên phi tuyến mạnh; (2) Ứng dụng linh kiện bán dẫn công nghệ mới băng thông rộng (Wide Bandgap) như SiC MOSFET hoặc GaN FET để nâng tần số chuyển mạch lên trên $50\text{ kHz}$ - $100\text{ kHz}$, giúp thu nhỏ kích thước toàn hệ thống về mức siêu nhỏ gọn.

5. Những ứng dụng thực tiễn điển hình nhất của hệ thống này là gì?

Các ứng dụng nổi bật nhất bao gồm: Biến tần biến đổi năng lượng mặt trời nối lưới (Grid-tied PV Inverter), bộ lưu điện thông minh UPS cho trung tâm dữ liệu, bộ điều khiển động cơ kéo trong phương tiện giao thông thuần điện (EV/HEV) và hệ thống máy phát điện gió cỡ nhỏ/vừa.

Kết luận (Conclusion)

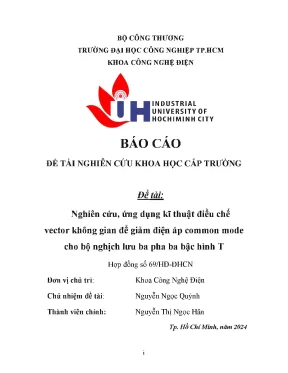

Báo cáo nghiên cứu khoa học đề tài "Nghiên cứu, ứng dụng kĩ thuật điều chế vector không gian để giảm điện áp common mode cho bộ nghịch lưu ba pha ba bậc hình T" đã giải quyết triệt để và hiệu quả bài toán suy giảm điện áp chế độ chung (CMV) – một trong những nút thắt kỹ thuật lớn nhất của các bộ biến đổi công suất hiện đại. Bằng việc kết hợp sáng tạo giữa thuật toán SVPWM LMZ 12 sector và nền tảng phần cứng DSP TMS320F28379D tốc độ cao, nghiên cứu đã đạt được các chỉ tiêu kỹ thuật khắt khe: CMV $< 17% V_{DC}$, THD $< 5%$, và hiệu suất vượt trên $95%$. Kết quả này không chỉ đóng góp giá trị học thuật sâu sắc mà còn mở ra triển vọng to lớn trong việc nội địa hóa công nghệ chế tạo biến tần hiệu suất cao phục vụ ngành năng lượng tái tạo và công nghiệp tự động hóa tại Việt Nam.
