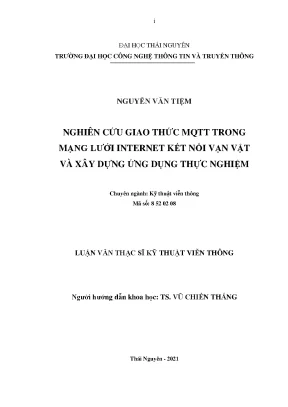

Nghiên Cứu Giao Thức MQTT Trong Mạng Lưới Internet Kết Nối Vạn Vật và Ứng Dụng Thực Nghiệm

Nghiên cứu giao thức MQTT trong mạng lưới IoT và xây dựng ứng dụng thực nghiệm, tối ưu hóa kết nối và hiệu suất truyền tải dữ liệu.

• Tác giả: Nguyễn Văn Tiệm
• Người hướng dẫn: TS. Vũ Chiến Thắng
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Kỹ thuật viễn thông
• Đề tài: Nghiên Cứu Giao Thức MQTT Trong Mạng IoT Và Ứng Dụng Thực Nghiệm
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2021
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. MỞ ĐẦU
• 2. TỔNG QUAN VỀ MẠNG INTERNET KẾT NỐI VẠN VẬT
• 2.1. Khái niệm về mạng Internet kết nối vạn vật
• 2.2. Tầm nhìn tương lai của IoT
• 2.3. Kiến trúc mạng Internet kết nối vạn vật
• 2.4. Các công nghệ truyền thông cho mạng Internet kết nối vạn vật
• 2.4.1. Bluetooth
• 2.4.2. Zigbee
• 2.4.3. Z-Wave
• 2.4.4. WiFi
• 3. GIAO THỨC MQTT
• 3.1. Giới thiệu về giao thức MQTT
• 3.2. Mô hình hoạt động của giao thức MQTT
• 3.3. Một số khái niệm trong MQTT
• 3.4. Định dạng các bản tin trong MQTT
• 3.5. Giới thiệu về các gói tin trong giao thức MQTT
• 4. ỨNG DỤNG GIAO THỨC MQTT TRONG HỆ THỐNG TỰ ĐỘNG GIÁM SÁT CHẤT LƯỢNG NƯỚC
• 4.1. Giới thiệu về hệ thống giám sát chất lượng nước
• 4.2. Giải pháp thiết kế phần cứng cho thiết bị giám sát chất lượng nước
• 4.3. Xây dựng phần mềm nhúng cho thiết bị giám sát chất lượng nước
• 4.4. Giới thiệu về phần mềm quản lý dữ liệu trên máy chủ
• 4.5. Kết quả thử nghiệm
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng Quan Về MQTT Trong Mạng IoT Giới Thiệu Chi Tiết

Mạng IoT (Internet of Things) đang thay đổi thế giới. Các thiết bị, con người được gán định danh riêng và kết nối, trao đổi dữ liệu qua mạng. Sự hội tụ của công nghệ không dây, vi cơ điện tử và Internet tạo nên IoT. MQTT (Message Queue Telemetry Transport) nổi lên như giao thức phổ biến cho giao tiếp IoT. Nhiều công ty công nghệ lớn đã áp dụng và hỗ trợ giao thức MQTT. Đề tài này tập trung nghiên cứu về giao thức lớp ứng dụng MQTT trong IoT, sau đó xây dựng ứng dụng giám sát chất lượng nước theo mô hình IoT sử dụng MQTT. Theo Cisco, đến năm 2025, sẽ có khoảng 75,44 tỷ thiết bị kết nối Internet.

1.1. Khái Niệm Cơ Bản về Internet of Things IoT

Internet of Things (IoT) là một hệ sinh thái mà ở đó các đối tượng, thiết bị, và con người được kết nối với nhau thông qua mạng Internet. Mục đích là để truyền tải, trao đổi thông tin và dữ liệu mà không cần sự tương tác trực tiếp giữa người với người hoặc người với máy tính. Các thành phần chính của IoT bao gồm các thiết bị cảm biến, mạng truyền thông, và nền tảng xử lý dữ liệu. Sự phát triển của IoT dựa trên sự hội tụ của các công nghệ không dây, công nghệ vi cơ điện tử và Internet.

1.2. Tầm Quan Trọng của Giao Thức MQTT Trong IoT

MQTT là một giao thức truyền tải tin nhắn nhẹ, được thiết kế đặc biệt cho các ứng dụng IoT với băng thông hạn chế và độ trễ cao. Giao thức này sử dụng mô hình Publish-Subscribe, cho phép các thiết bị IoT giao tiếp một cách hiệu quả và linh hoạt. MQTT hỗ trợ nhiều mức chất lượng dịch vụ (QoS) khác nhau, đảm bảo rằng tin nhắn được gửi và nhận một cách đáng tin cậy. Nhiều công ty công nghệ lớn đã áp dụng và hỗ trợ MQTT cho các ứng dụng IoT của họ.

II. Phân Tích Kiến Trúc và Nguyên Lý Hoạt Động Của MQTT

MQTT hoạt động theo mô hình Publish-Subscribe. Các thiết bị (Publisher) gửi thông điệp đến một Broker MQTT. Các thiết bị khác (Subscriber) đăng ký nhận thông điệp từ Broker theo chủ đề (topic). Kiến trúc MQTT bao gồm: Publisher, Subscriber, và Broker. MQTT là giao thức đơn giản, tiết kiệm băng thông, phù hợp với các thiết bị IoT có tài nguyên hạn chế. MQTT hỗ trợ các mức chất lượng dịch vụ (QoS) khác nhau, đảm bảo độ tin cậy của việc truyền dữ liệu. MQTT thường sử dụng cổng 1883 cho giao tiếp không mã hóa và cổng 8883 cho giao tiếp được mã hóa bằng TLS/SSL.

2.1. Mô Hình Publish Subscribe Trong Giao Thức MQTT

Mô hình Publish-Subscribe là một mô hình giao tiếp mà ở đó các thành phần trong hệ thống không cần biết trực tiếp về nhau. Thay vào đó, các thành phần (Publisher) sẽ gửi tin nhắn đến một trung tâm trung gian (Broker), và các thành phần khác (Subscriber) sẽ đăng ký nhận tin nhắn từ Broker dựa trên các chủ đề (topic) cụ thể. Mô hình này giúp tăng tính linh hoạt và khả năng mở rộng của hệ thống. Trong MQTT, Broker MQTT đóng vai trò quan trọng trong việc quản lý và phân phối tin nhắn giữa các Publisher MQTT và Subscriber MQTT.

2.2. Các Thành Phần Chính Của Kiến Trúc MQTT

Kiến trúc MQTT bao gồm ba thành phần chính: Publisher MQTT, Subscriber MQTT, và MQTT Broker. Publisher MQTT là thiết bị hoặc ứng dụng gửi tin nhắn đến MQTT Broker. Subscriber MQTT là thiết bị hoặc ứng dụng đăng ký nhận tin nhắn từ MQTT Broker dựa trên các chủ đề (topic) cụ thể. MQTT Broker là trung tâm trung gian, chịu trách nhiệm quản lý và phân phối tin nhắn giữa các Publisher MQTT và Subscriber MQTT.

2.3. Mức Chất Lượng Dịch Vụ QoS Trong MQTT

MQTT hỗ trợ ba mức chất lượng dịch vụ (QoS) khác nhau: QoS 0 (At most once), QoS 1 (At least once), và QoS 2 (Exactly once). QoS 0 đảm bảo rằng tin nhắn được gửi đi một lần, nhưng không đảm bảo rằng tin nhắn sẽ đến đích. QoS 1 đảm bảo rằng tin nhắn sẽ đến đích ít nhất một lần, có thể có trường hợp tin nhắn bị trùng lặp. QoS 2 đảm bảo rằng tin nhắn sẽ đến đích chính xác một lần, nhưng đòi hỏi nhiều tài nguyên hơn.

III. Phương Pháp Đảm Bảo Bảo Mật MQTT Trong Mạng IoT

Bảo mật MQTT là yếu tố quan trọng. Sử dụng TLS/SSL để mã hóa kênh truyền dữ liệu. Xác thực Publisher và Subscriber bằng tên người dùng và mật khẩu. Kiểm soát truy cập dựa trên chủ đề (topic). Cân nhắc sử dụng MQTT over WebSockets để dễ dàng tích hợp với các ứng dụng web. Các biện pháp bảo mật giúp ngăn chặn truy cập trái phép và bảo vệ dữ liệu IoT.

3.1. Mã Hóa Dữ Liệu Với TLS SSL Trong Giao Thức MQTT

Mã hóa dữ liệu với TLS/SSL (Transport Layer Security/Secure Sockets Layer) là một phương pháp bảo mật quan trọng trong MQTT. TLS/SSL tạo ra một kênh truyền dữ liệu an toàn giữa Publisher MQTT, Subscriber MQTT, và MQTT Broker, ngăn chặn các cuộc tấn công nghe lén và giả mạo. Để sử dụng TLS/SSL, cần cấu hình MQTT Broker với chứng chỉ số hợp lệ.

3.2. Xác Thực Người Dùng và Kiểm Soát Truy Cập Trong MQTT

Xác thực người dùng và kiểm soát truy cập là các biện pháp bảo mật quan trọng để ngăn chặn truy cập trái phép vào hệ thống MQTT. MQTT hỗ trợ xác thực người dùng bằng tên người dùng và mật khẩu. Ngoài ra, có thể kiểm soát truy cập dựa trên chủ đề (topic), cho phép các Subscriber MQTT chỉ được phép đăng ký nhận tin nhắn từ các chủ đề cụ thể.

3.3. Sử Dụng MQTT Over WebSockets Cho Ứng Dụng Web

MQTT over WebSockets cho phép các ứng dụng web giao tiếp với MQTT Broker thông qua giao thức WebSockets. Điều này giúp dễ dàng tích hợp MQTT vào các ứng dụng web, cho phép các trình duyệt web trở thành Publisher MQTT hoặc Subscriber MQTT. MQTT over WebSockets cũng cung cấp các tính năng bảo mật như mã hóa dữ liệu và xác thực người dùng.

IV. Ứng Dụng MQTT Trong Giám Sát Chất Lượng Nước Thử Nghiệm

Luận văn xây dựng ứng dụng giám sát chất lượng nước sử dụng MQTT. Hệ thống thu thập dữ liệu từ các cảm biến (pH, nhiệt độ, độ dẫn điện) và gửi về máy chủ qua MQTT. Kết quả thử nghiệm cho thấy MQTT hoạt động ổn định và hiệu quả trong môi trường IoT. Việc sử dụng MQTT giúp giảm thiểu băng thông và tài nguyên tiêu thụ. Ứng dụng này có thể mở rộng để giám sát nhiều thông số khác và tích hợp với các hệ thống quản lý dữ liệu.

4.1. Thiết Kế Hệ Thống Giám Sát Chất Lượng Nước Dùng MQTT

Hệ thống giám sát chất lượng nước bao gồm các cảm biến đo pH, nhiệt độ, và độ dẫn điện, một vi điều khiển để thu thập dữ liệu và giao tiếp MQTT, và một MQTT Broker để nhận và phân phối dữ liệu. Dữ liệu từ các cảm biến được gửi đến vi điều khiển, sau đó được đóng gói thành tin nhắn MQTT và gửi đến MQTT Broker. Các ứng dụng hoặc thiết bị khác có thể đăng ký nhận dữ liệu từ MQTT Broker để hiển thị hoặc phân tích.

4.2. Triển Khai và Cấu Hình MQTT Broker Cho Ứng Dụng

Để triển khai ứng dụng, cần cài đặt và cấu hình một MQTT Broker. Có nhiều lựa chọn MQTT Broker khác nhau, bao gồm Mosquitto, Eclipse Paho, và HiveMQ. Việc cấu hình MQTT Broker bao gồm thiết lập các tham số bảo mật, như chứng chỉ TLS/SSL và thông tin xác thực người dùng. Sau khi MQTT Broker được cấu hình, có thể kết nối các thiết bị IoT và ứng dụng với MQTT Broker.

4.3. Kết Quả Thử Nghiệm và Đánh Giá Hiệu Năng MQTT

Kết quả thử nghiệm cho thấy MQTT hoạt động ổn định và hiệu quả trong môi trường IoT. Giao thức này có thể truyền tải dữ liệu một cách đáng tin cậy với độ trễ thấp và tiêu thụ ít băng thông. Việc sử dụng MQTT giúp giảm thiểu chi phí và tài nguyên cần thiết cho việc truyền tải dữ liệu trong các ứng dụng IoT. Đánh giá hiệu năng MQTT cũng cho thấy khả năng mở rộng tốt, có thể hỗ trợ hàng ngàn thiết bị kết nối đồng thời.

V. Đánh Giá và So Sánh MQTT Với Các Giao Thức IoT Khác

MQTT có ưu điểm về sự đơn giản, hiệu quả và khả năng mở rộng. So sánh với HTTP, MQTT tiết kiệm băng thông hơn và phù hợp với các thiết bị có tài nguyên hạn chế. So sánh với CoAP, MQTT hỗ trợ nhiều tính năng bảo mật hơn. Tuy nhiên, MQTT có thể không phù hợp với các ứng dụng yêu cầu truyền dữ liệu lớn hoặc có độ trễ cực thấp. Việc lựa chọn giao thức phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng IoT.

5.1. So Sánh MQTT Với HTTP Trong Ứng Dụng IoT

MQTT và HTTP là hai giao thức phổ biến trong IoT, nhưng có những khác biệt quan trọng. HTTP là một giao thức request-response, trong khi MQTT là một giao thức publish-subscribe. MQTT tiết kiệm băng thông hơn HTTP và phù hợp với các thiết bị có tài nguyên hạn chế. HTTP có thể phù hợp hơn với các ứng dụng yêu cầu truyền dữ liệu lớn.

5.2. So Sánh MQTT Với CoAP Trong Ứng Dụng IoT

MQTT và CoAP (Constrained Application Protocol) là hai giao thức được thiết kế đặc biệt cho các ứng dụng IoT. CoAP là một giao thức nhẹ, dựa trên UDP, và phù hợp với các thiết bị có tài nguyên cực kỳ hạn chế. MQTT hỗ trợ nhiều tính năng bảo mật hơn CoAP và có thể phù hợp hơn với các ứng dụng yêu cầu bảo mật cao.

VI. Kết Luận và Hướng Phát Triển Của MQTT Trong Tương Lai

MQTT là giao thức quan trọng trong mạng IoT, cung cấp giải pháp hiệu quả cho việc truyền dữ liệu. Nghiên cứu này đã trình bày tổng quan về MQTT, phân tích kiến trúc, và xây dựng ứng dụng thực nghiệm. Trong tương lai, MQTT sẽ tiếp tục phát triển và được ứng dụng rộng rãi hơn trong nhiều lĩnh vực khác nhau. Cần tiếp tục nghiên cứu về bảo mật và hiệu năng MQTT để đáp ứng nhu cầu ngày càng cao của IoT.

6.1. Tổng Kết Các Kết Quả Nghiên Cứu Về Giao Thức MQTT

Nghiên cứu này đã tổng hợp và phân tích các kết quả nghiên cứu về giao thức MQTT, bao gồm kiến trúc, nguyên lý hoạt động, và các ứng dụng thực tế. Nghiên cứu cũng đã xây dựng một ứng dụng thực nghiệm để giám sát chất lượng nước sử dụng MQTT, và đánh giá hiệu năng của giao thức trong môi trường IoT.

6.2. Hướng Phát Triển Tiềm Năng Của MQTT Trong IoT

MQTT có nhiều hướng phát triển tiềm năng trong IoT. Một trong những hướng phát triển là cải thiện bảo mật MQTT để ngăn chặn các cuộc tấn công mạng. Một hướng phát triển khác là tối ưu hóa hiệu năng MQTT để hỗ trợ số lượng lớn thiết bị kết nối đồng thời. Ngoài ra, có thể tích hợp MQTT với các công nghệ mới như AI và blockchain để tạo ra các ứng dụng IoT thông minh hơn.

Nội dung chính

Tổng quan nghiên cứu

Mạng Internet kết nối vạn vật (IoT) đang trở thành xu hướng công nghệ toàn cầu với dự báo đến năm 2025 sẽ có khoảng 75,44 tỷ thiết bị kết nối Internet, mở ra nhiều cơ hội phát triển kinh tế và xã hội. Trong bối cảnh đó, giao thức MQTT (Message Queue Telemetry Transport) nổi lên như một giải pháp truyền thông hiệu quả cho các ứng dụng IoT nhờ tính nhẹ, đơn giản và khả năng mở rộng cao. Luận văn tập trung nghiên cứu giao thức MQTT trong mạng lưới IoT, đặc biệt là ứng dụng trong hệ thống tự động giám sát chất lượng nước. Mục tiêu chính là phân tích lý thuyết về MQTT và xây dựng mô hình thử nghiệm thiết bị giám sát chất lượng nước với các thông số pH, nhiệt độ, độ dẫn điện, sử dụng MQTT để truyền dữ liệu về máy chủ. Phạm vi nghiên cứu bao gồm thiết kế, chế tạo và thử nghiệm thiết bị tại môi trường thực tế, trong khoảng thời gian nghiên cứu năm 2021 tại Trường Đại học Công nghệ Thông tin và Truyền thông Thái Nguyên. Nghiên cứu có ý nghĩa quan trọng trong việc phát triển các ứng dụng IoT thực tiễn, góp phần nâng cao hiệu quả giám sát môi trường và quản lý tài nguyên nước thông qua công nghệ truyền thông hiện đại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: mô hình kiến trúc mạng IoT và giao thức MQTT. Mô hình IoT gồm bốn thành phần cơ bản: vạn vật (Things), trạm kết nối (Gateway), hạ tầng mạng Internet và điện toán đám mây, cùng các lớp dịch vụ cung cấp. Giao thức MQTT là giao thức tầng ứng dụng chạy trên TCP/IP, thiết kế cho truyền thông máy-máy (M2M) với đặc điểm nhẹ, hiệu quả băng thông và hỗ trợ ba mức chất lượng dịch vụ (QoS). Các khái niệm chính bao gồm:

• Broker: trung tâm điều phối các kết nối và truyền tin giữa các client.
• Client: thiết bị hoặc ứng dụng đóng vai trò publisher hoặc subscriber.
• Topic: kênh truyền tin logic phân cấp, cho phép subscribe và publish dữ liệu.
• QoS: mức độ đảm bảo truyền tin gồm QoS-0 (tối thiểu một lần), QoS-1 (ít nhất một lần), QoS-2 (chính xác một lần).
• Retain flag: cho phép lưu lại tin nhắn cuối cùng của một topic để gửi cho client mới subscribe.

Ngoài ra, luận văn đề cập đến các công nghệ truyền thông IoT khác như Bluetooth, Zigbee, Z-Wave, WiFi, NFC, RFID, LoRa, Sigfox, NB-IoT, làm nền tảng so sánh và lựa chọn giao thức phù hợp.

Phương pháp nghiên cứu

Phương pháp nghiên cứu bao gồm khảo sát, tổng hợp và phân tích các tài liệu trong và ngoài nước về giao thức MQTT và các công nghệ IoT liên quan. Từ đó, tác giả thiết kế và chế tạo thử nghiệm một thiết bị giám sát chất lượng nước với các cảm biến đo pH, nhiệt độ, độ dẫn điện và độ đục. Thiết bị sử dụng vi điều khiển Arduino Nano, module truyền thông SIM900A và giao thức MQTT để gửi dữ liệu về máy chủ. Cỡ mẫu là một thiết bị thử nghiệm được vận hành trong môi trường thực tế. Phân tích dữ liệu dựa trên việc thu thập và đánh giá các thông số đo được, so sánh hiệu quả truyền thông và độ tin cậy của MQTT trong ứng dụng. Timeline nghiên cứu kéo dài trong năm 2021, bao gồm các giai đoạn khảo sát lý thuyết, thiết kế phần cứng, phát triển phần mềm nhúng, xây dựng phần mềm quản lý dữ liệu trên máy chủ và thử nghiệm thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả truyền thông của MQTT: Qua thử nghiệm, MQTT cho phép truyền dữ liệu với kích thước gói tin nhỏ, phù hợp với băng thông thấp của mạng di động 3G/4G. Tốc độ truyền dữ liệu ổn định, độ trễ thấp, đảm bảo truyền tin thành công với mức QoS 1 và 2.
2. Độ tin cậy và bảo mật: MQTT hỗ trợ các cơ chế bảo mật như mã hóa TLS/SSL và xác thực client bằng username/password, giúp bảo vệ dữ liệu trong quá trình truyền tải. Thử nghiệm cho thấy không có hiện tượng mất dữ liệu hoặc trùng lặp nghiêm trọng trong quá trình truyền.
3. Khả năng mở rộng và linh hoạt: MQTT có thể kết nối đồng thời nhiều client, phù hợp với các hệ thống IoT quy mô lớn. Trong mô hình thử nghiệm, thiết bị có thể gửi dữ liệu đến nhiều subscriber khác nhau qua broker mà không ảnh hưởng đến hiệu suất.
4. Ứng dụng thực tế trong giám sát chất lượng nước: Thiết bị đo pH, nhiệt độ, độ dẫn điện và độ đục nước hoạt động ổn định, dữ liệu được cập nhật liên tục và chính xác. So sánh với các phương pháp truyền thống, hệ thống sử dụng MQTT giảm thiểu chi phí truyền thông và tăng tính tự động hóa.

Thảo luận kết quả

Kết quả thử nghiệm khẳng định MQTT là giao thức phù hợp cho các ứng dụng IoT yêu cầu truyền dữ liệu nhẹ, tin cậy và bảo mật. So với các giao thức truyền thông khác như HTTP hay CoAP, MQTT có ưu thế về kích thước gói tin và khả năng quản lý kết nối lâu dài. Việc sử dụng MQTT trong hệ thống giám sát chất lượng nước giúp giảm thiểu tiêu thụ năng lượng và băng thông, phù hợp với các thiết bị cảm biến có tài nguyên hạn chế. Các biểu đồ dữ liệu đo được có thể được trình bày dưới dạng biểu đồ thời gian thực để theo dõi biến động các thông số môi trường. So sánh với các nghiên cứu trong ngành, kết quả phù hợp với báo cáo của các hãng công nghệ lớn về hiệu quả của MQTT trong IoT. Ý nghĩa của nghiên cứu là mở rộng ứng dụng MQTT trong các lĩnh vực giám sát môi trường, quản lý tài nguyên nước và phát triển các hệ thống IoT thông minh.

Đề xuất và khuyến nghị

1. Triển khai mở rộng hệ thống giám sát chất lượng nước sử dụng MQTT: Khuyến nghị các cơ quan quản lý môi trường và doanh nghiệp đầu tư phát triển hệ thống giám sát quy mô lớn, nhằm nâng cao hiệu quả quản lý tài nguyên nước. Thời gian thực hiện trong 2-3 năm tới.
2. Tăng cường bảo mật và quản lý truy cập MQTT broker: Áp dụng các giải pháp mã hóa TLS/SSL và xác thực đa yếu tố để bảo vệ dữ liệu truyền tải, đảm bảo an toàn thông tin trong các ứng dụng IoT quan trọng. Chủ thể thực hiện là các nhà phát triển phần mềm và quản trị hệ thống.
3. Phát triển phần mềm quản lý dữ liệu và phân tích nâng cao: Xây dựng các công cụ phân tích dữ liệu thu thập từ thiết bị giám sát để dự báo và cảnh báo sớm các vấn đề về chất lượng nước. Thời gian triển khai 1-2 năm, chủ yếu do các tổ chức nghiên cứu và doanh nghiệp công nghệ thực hiện.
4. Đào tạo và nâng cao nhận thức về IoT và MQTT cho cán bộ kỹ thuật: Tổ chức các khóa đào tạo chuyên sâu về giao thức MQTT và ứng dụng IoT nhằm nâng cao năng lực triển khai và vận hành hệ thống. Chủ thể là các trường đại học, trung tâm đào tạo và doanh nghiệp công nghệ.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành Kỹ thuật Viễn thông, Công nghệ Thông tin: Luận văn cung cấp kiến thức chuyên sâu về giao thức MQTT và ứng dụng thực tiễn trong IoT, hỗ trợ nghiên cứu và phát triển đề tài liên quan.
2. Doanh nghiệp phát triển giải pháp IoT và thiết bị thông minh: Tham khảo để áp dụng giao thức MQTT trong thiết kế sản phẩm, nâng cao hiệu quả truyền thông và bảo mật.
3. Cơ quan quản lý môi trường và tài nguyên nước: Sử dụng kết quả nghiên cứu để triển khai các hệ thống giám sát tự động, nâng cao chất lượng quản lý và bảo vệ môi trường.
4. Các nhà phát triển phần mềm và kỹ sư hệ thống: Hướng dẫn xây dựng phần mềm nhúng và quản lý dữ liệu trên nền tảng MQTT, giúp phát triển các ứng dụng IoT đa dạng.

Câu hỏi thường gặp

1. MQTT là gì và tại sao nó phù hợp cho IoT?
   MQTT là giao thức truyền thông nhẹ, sử dụng mô hình publish/subscribe, giúp truyền dữ liệu hiệu quả trong môi trường băng thông thấp và thiết bị tài nguyên hạn chế. Ví dụ, trong hệ thống giám sát chất lượng nước, MQTT giúp truyền dữ liệu cảm biến nhanh và tin cậy.

2. Các mức QoS trong MQTT có ý nghĩa gì?
   QoS xác định độ tin cậy truyền tin: QoS-0 không đảm bảo nhận tin, QoS-1 đảm bảo nhận ít nhất một lần, QoS-2 đảm bảo nhận đúng một lần duy nhất. Tùy ứng dụng mà chọn mức phù hợp để cân bằng hiệu năng và độ tin cậy.

3. Làm thế nào MQTT đảm bảo bảo mật dữ liệu?
   MQTT hỗ trợ mã hóa TLS/SSL ở lớp truyền vận và xác thực client bằng username/password ở lớp ứng dụng. Ví dụ, trong hệ thống thử nghiệm, dữ liệu được mã hóa giúp ngăn chặn nghe lén và truy cập trái phép.

4. MQTT khác gì so với các giao thức truyền thông khác như HTTP?
   MQTT nhẹ hơn, sử dụng mô hình publish/subscribe thay vì request/response, tiết kiệm băng thông và năng lượng, phù hợp với thiết bị IoT có tài nguyên hạn chế và kết nối không ổn định.

5. Ứng dụng thực tế của MQTT trong giám sát chất lượng nước như thế nào?
   Thiết bị cảm biến đo pH, nhiệt độ, độ dẫn điện gửi dữ liệu qua MQTT về máy chủ để giám sát liên tục, giúp phát hiện sớm các vấn đề về môi trường nước, giảm chi phí vận hành và tăng tính tự động hóa.

Kết luận

• Luận văn đã tổng hợp và phân tích chi tiết giao thức MQTT trong mạng IoT, làm rõ các đặc điểm kỹ thuật và ưu điểm nổi bật.
• Thiết kế và thử nghiệm thành công hệ thống giám sát chất lượng nước sử dụng MQTT, chứng minh tính khả thi và hiệu quả của giao thức trong ứng dụng thực tế.
• Kết quả nghiên cứu góp phần nâng cao hiểu biết về truyền thông IoT, hỗ trợ phát triển các giải pháp giám sát môi trường thông minh.
• Đề xuất các giải pháp triển khai mở rộng, tăng cường bảo mật và phát triển phần mềm quản lý dữ liệu nhằm nâng cao hiệu quả ứng dụng.
• Hướng nghiên cứu tiếp theo tập trung vào mở rộng quy mô hệ thống, tích hợp trí tuệ nhân tạo để phân tích dữ liệu và nâng cao khả năng dự báo.

Các nhà nghiên cứu và doanh nghiệp được khuyến khích áp dụng giao thức MQTT trong các dự án IoT, đồng thời phát triển các giải pháp bảo mật và quản lý dữ liệu tiên tiến để tận dụng tối đa tiềm năng của công nghệ này.

Trích đoạn nội dung tài liệu

Chương 1: Tổng quan về mạng Internet kết nối vạn vật. Chương 2: Giao thức MQTT. Chương 3: Ứng dụng giao thức MQTT trong hệ thống tự động giám sát chất lượng nước Cuối cùng là kết luận, tóm tắt các nội dung nghiên cứu và dự kiến hướng nghiên cứu tiếp theo của luận văn. Đóng góp của luận văn Luận văn này có 02 đóng góp chính: Thứ nhất, tác giả đã tổng hợp được các nghiên cứu lý thuyết có liên quan đến giao thức MQTT.

Thứ hai, tác giả đã xây dựng thử nghiệm hệ thống giám sát chất lượng nước sử dụng giao thức MQTT. Các kết quả nghiên cứu thử nghiệm giúp làm rõ hơn những nghiên cứu lý thuyết về giao thức MQTT. Như vậy, kết quả nghiên cứu của đề tài vừa có tính khoa học và thực tiễn. TỔNG QUAN VỀ MẠNG INTERNET KẾT NỐI VẠN VẬT 1.

Khái niệm về mạng Internet kết nối vạn vật Internet of Things là một kịch bản của thế giới, khi mà mỗi đồ vật, con người được cung cấp một định danh của riêng mình, và tất cả có khả năng truyền tải, trao đổi thông tin, dữ liệu qua một mạng duy nhất mà không cần đến sự tương tác trực tiếp giữa người với người, hay người với máy tính. IoT đã phát triển từ sự hội tụ của công nghệ không dây, công nghệ vi cơ điện tử và Internet. Như vậy có thể tạm hiểu, IoT là khi tất cả mọi thứ đều được kết nối với nhau qua mạng Internet, người dùng có thể kiểm soát mọi đồ vật của mình qua mạng chỉ bằng một thiết bị thông minh, chẳng hạn như smartphone, tablet, PC hay thậm chí chỉ bằng một chiếc smartwatch nhỏ bé trên tay.1 minh họa mô hình mạng IoT. Đồ gia dụng Cơ sở hạ tầng thông minh An ninh và giám sát Chăm sóc sức khỏe Giao thông Bán lẻ Công nghiệp Ứng dụng khác Hình 1.1: Mô hình mạng IoT.

Gần đây, IoT còn bao gồm cả những giao tiếp theo kiểu máy với máy (M2M), hạn chế sự tác động của con người nhưng chủ yếu được áp dụng trong sản xuất năng lượng hay các ngành công nghiệp nặng. Viễn cảnh tưởng chừng chỉ có trên phim ảnh này đã dần hiển hiện trên thực tế, với sự phát triển của nhà thông minh, Tivi thông minh, tủ lạnh thông minh,…. và 5 cũng không thể không kể tới sự mở rộng không gian địa chỉ lên IPv6 thay vì IPv4 như trước đây. Tầm nhìn tương lai của IoT Mặc dù đã manh nha từ lâu nhưng kỷ nguyên IoT chỉ thực sự được sự được chú ý và bùng nổ trong những năm gần đây, sau sự phát triển của smartphone, tablet và những kết nối không dây,… Và ngay sau khi nhận được sự chú ý của cộng đồng, IoT đã cho thấy tiềm năng của mình với những số liệu đáng kinh ngạc.

Cisco, nhà cung cấp giải pháp và thiết bị mạng hàng đầu hiện nay dự báo: Đến năm 2025, sẽ có khoảng 75,44 tỷ đồ vật kết nối vào Internet, bao gồm hàng tỷ thiết bị di động, tivi, máy giặt, … Để thấy được sự phát triển của lĩnh vực này, họ cũng đưa ra số liệu vào năm 1984, khi mà Cisco mới thành lập mới chỉ có khoảng 1.000 thiết bị được kết nối mạng toàn cầu, đến năm 2010, con số này đã lên mức 10 tỷ. Intel, đơn vị mới tham gia vào thị trường sản xuất chip cho các thiết bị thông minh phục vụ IoT cũng đã thu về hơn 2 tỷ USD trong năm 2014 từ lĩnh vực này, tăng trưởng 19% so với năm 2013. Và không thể không kể tới một thương hiệu Việt Nam là Bkav cũng đã đạt được những thành tựu đáng ghi nhận về IoT. Hệ thống nhà thông minh SmartHome của Bkav là một tổ hợp các thiết bị thông minh trong một ngôi nhà, đều được kết nối Internet và có thể tự động điều chỉnh cũng như điều khiển qua smartphone.

Sau hàng chục năm nghiên cứu và sản xuất, Bkav SmartHome đã có chỗ đứng nhất định trên thị trường và hoàn toàn có thể cạnh tranh với những giải pháp nhà thông minh khác trên thế giới. Bên cạnh đó, các ông lớn như Google, Apple, Samsung, Microsoft cũng không hề giấu diếm ý định xâm nhập thị trường này, hứa hẹn một cuộc cạnh tranh mạnh mẽ trong thời gian tới đây, đưa kỷ nguyên IoT đến sớm hơn với mọi người. Rõ ràng, IoT có thể thay đổi hoàn toàn cách sống của con người trong tương lai. Khi mọi thứ đã được “Internet hóa”, người dùng hoàn toàn có thể điều khiển chúng từ bất cứ đâu, chỉ cần một chiếc điện thoại có kết nối Internet.

Sở hữu những thành tựu trong lĩnh vực này nghĩa là bạn đang nắm giữ trong tay chìa khóa thành công của mọi thời đại. IoT chính là xu hướng của tương lai. Kiến trúc mạng Internet kết nối vạn vật Kiến trúc IoT được đại diện cơ bản bởi 4 phần như hình 1.2 bao gồm: Vạn vật (Things), trạm kết nối (Gateway), hạ tầng mạng Internet và điện toán đám mây (Internet and Cloud), các lớp tạo và cung cấp dịch vụ (Services).2: Kiến trúc IoT.  Vạn vật (Things): Ngày nay có hàng tỷ vật dụng đang hiện hữu trên thị trường gia dụng và công nghệ, ở trong nhà hoặc trên tay của người dùng.

Chẳng hạn như xe hơi, thiết bị cảm biến, thiết bị đeo và điện thoại di động đang được kết nối trực tiếp thông qua băng tần mạng không dây và truy cập vào Internet. Giải pháp IoT giúp các thiết bị thông minh được sàng lọc, kết nối và quản lý dữ liệu một cách cục bộ, còn các thiết bị chưa thông minh thì có thể kết nối được thông qua các trạm kết nối.  Trạm kết nối (Gateway): Một rào cản chính khi triển khai IoT đó là gần 85% các vật dụng đã không được thiết kế để có thể kết nối với Internet và không thể chia sẻ dữ liệu với điện toán đám mây. Để khắc phục vấn đề này, các trạm kết nối sẽ đóng vai trò là một trung gian trực tiếp, cho phép các vật dụng có sẵn này kết nối với điện toán đám mây một cách bảo mật và dễ dàng quản lý.

 Hạ tầng mạng Internet và điện toán đám mây (Internet and Cloud):  Cơ sở hạ tầng kết nối: Internet là một hệ thống toàn cầu của nhiều mạng IP được kết nối với nhau và liên kết với hệ thống máy tính. Cơ sở hạ tầng mạng này bao gồm thiết bị định tuyến, trạm kết nối, thiết bị tổng hợp, thiếp bị lặp và nhiều thiết bị khác có thể kiểm soát lưu lượng dữ liệu lưu thông và cũng được kết nối đến mạng lưới viễn thông và cáp - được triển khai bởi các nhà cung cấp dịch vụ. 7  Trung tâm dữ liệu/ hạ tầng điện toán đám mây: Các trung tâm dữ liệu và hạ tầng điện toán đám mây bao gồm một hệ thống lớn các máy chủ, hệ thống lưu trữ và mạng ảo hóa được kết nối.  Các lớp tạo và cung cấp dịch vụ (Services): Intel đã kết hợp những phần mềm quản lý API hàng đầu (Application Progmraming Interface) là Mashery và Aepona để giúp đưa các sản phẩm và giải pháp IoT ra thị trường một cách chóng và tận dụng được hết giá trị của việc phân tích các dữ liệu từ hệ thống và tài nguyên đang có sẵn.

Các công nghệ truyền thông cho mạng Internet kết nối vạn vật 1. Bluetooth Một công nghệ giao tiếp truyền thông trong khoảng cách ngắn vô cùng quan trọng, đó là Bluetooth. Hiện nay, bluetooth xuất hiện hầu hết ở các thiết bị như máy tính, điện thoại/ smartphone,.và nó được dự kiến là chìa khóa cho các sản phẩm IoT đặc biệt, cho phép giao tiếp thiết bị với các smartphone - một lượng lớn thiết bị hiện nay. Hiện nay, BLE - Bluetooth Low Energy - hoặc Bluethooth Smart là một giao thức được sử dụng khá nhiều cho các ứng dụng IoT.

Quan trọng hơn, cùng với một khoảng cách truyền tương tự như Bluetooth, BLE được thiết kế để tiêu thụ công suất ít hơn rất nhiều.3: Công nghệ truyền thông Bluetooth. Tuy nhiên, BLE không thực sự được thiết kế cho các ứng dụng dùng để truyền file và sẽ phù hợp hơn cho khối dữ liệu nhỏ. Nó có một lợi thế vô cùng lớn trong bối cảnh hiện nay, smartphone đang là thiết bị không thể thiếu được của mỗi người. Một số thông tin kỹ thuật về Bluetooth 4.

 Dữ liệu truyền được: 1Mbps.4 Zigbee, giống như Bluetooth, là một loại truyền thông trong khoảng cách ngắn, hiện được sử dụng với số lượng lớn và thường được sử dụng trong công nghiệp. Điển hình, Zigbee Pro và Zigbee remote control (RF4CE) được thiết kế trên nền tảng giao thức IEEE802.4 - là một chuẩn giao thức truyền thông vật lý trong công nghiệp hoạt động ở 2.4Ghz thường được sử dụng trong các ứng dụng khoảng cách ngắn và dữ liệu truyền tin ít nhưng thường xuyên, được đánh giá phù hợp với các ứng dụng trong smarthome hoặc trong một khu vực đô thị/khu chung cư.4: Công nghệ truyền thông Zigbee. Zigbee / RF4CE có một lợi thế đáng kể trong các hệ thống phức tạp cần các điều kiện: tiêu thụ công suất thấp, tính bảo mật cao, khả năng mở rộng số lượng các node cao.ví dụ như yêu cầu của các ứng dụng M2M và IoT là điển hình. Phiên bản mới nhất của Zigbee là 3.0, trong đó điểm nổi bật là sự hợp nhất của các tiêu chuẩn Zigbee khác nhau thành một tiêu chuẩn duy nhất.

Ví dụ, sản phẩm và kit phát triển của Zigbee của TI là CC2538SF53RTQT Zigbee System-On-Chip T và CC2538 Zigbee Development Kit.4GHz  Phạm vi: 10-100m  Tốc độ dữ liệu: 250kbps 1. Z-Wave Tương tự Zigbee, Z-Wave là chuẩn truyền thông không dây trong khoảng cách ngắn và tiêu thụ rất ít năng lượng. Dung lượng truyền tải với tốc độ 100kbit/s, quá đủ cho nhu cầu giao tiếp giữa các thiết bị trong các hệ thống IoT, M2M. Chuẩn kết nối Z-Wave và Zigbee cùng hoạt động với tần số 2.4GHz, và cùng được thiết kế với mức tiêu thụ năng lượng rất ít nên có thể sử dụng với các loại PIN di động.Zwave hoạt động ở tần số thấp hơn so với Zigbee/wifi, dao động trong các dải tần của 900Mhz, tùy theo quy định ở từng khu vực khác nhau.5: Công nghệ truyền thông Zwave.

Ưu điểm của Z-Wave là tiêu thụ năng lượng cực ít và độ mở ( open platform) cực cao. Hiện nay, Z-Wave được ứng dụng chủ yếu trong ứng dụng smarthome. Đặc biệt, mỗi thiết bị Z-Wave trong hệ thống là một thiết bị có thể vừa thu và vừa phát sóng nên tính ổn định hệ thống được nâng cao. Đặc biệt, Z-Wave đã được nhiều nhà sản xuất thiết bị tích hợp vào, đây là một công nghệ đang được chú ý và các nhà sản xuất đang tập trung nhiều hơn vào nó.

Thông số kỹ thuật cơ bản:  Chuẩn: Z-Wave Alliance ZAD12837/ITU-T G.
