Nghiên Cứu Chất Lượng Điện Năng Trong Hệ Thống Điện

Chuyên khảo kỹ thuật phân tích Chất lượng điện năng, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo., phục vụ nghiên cứu và ứng dụng thực tiễn

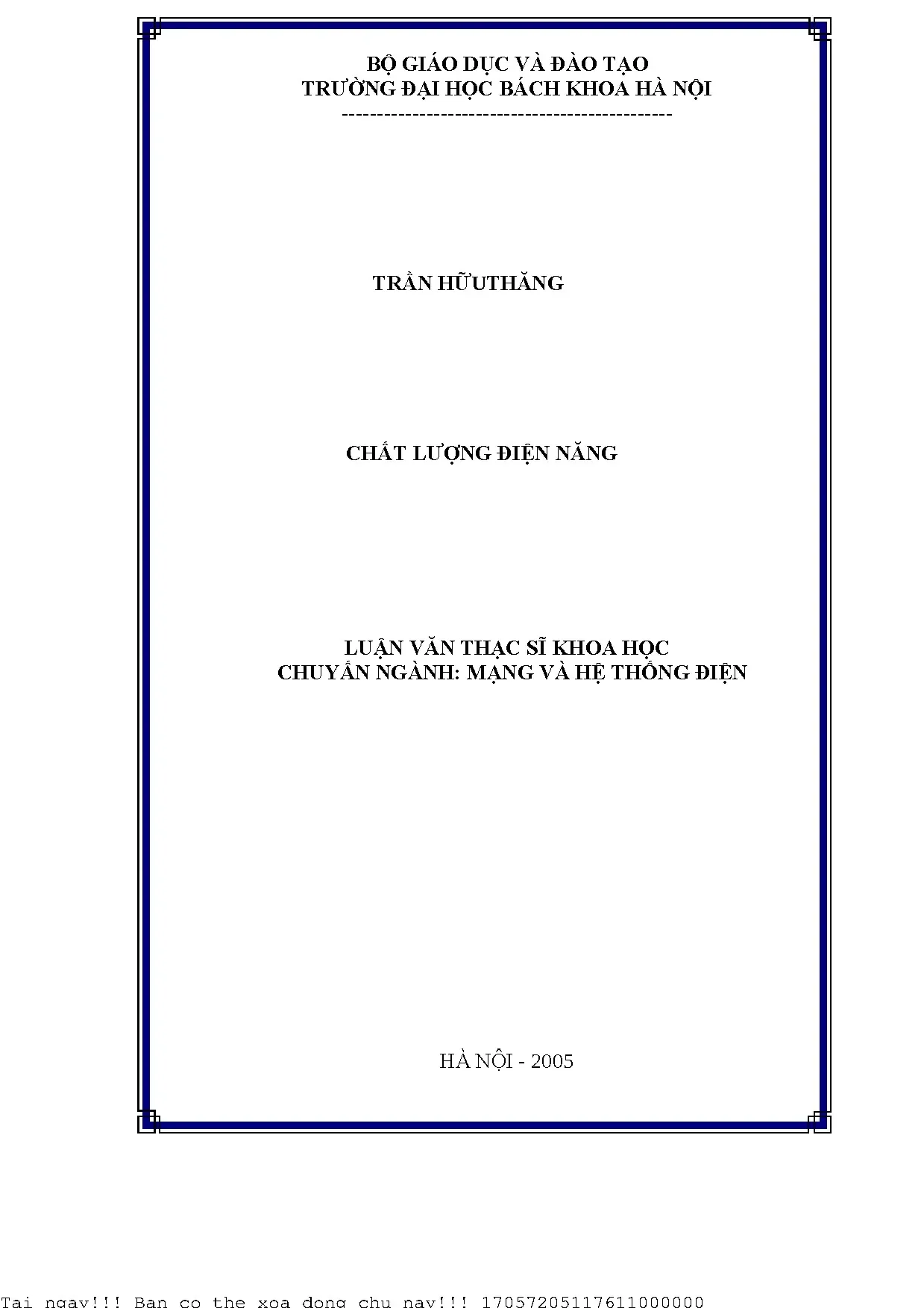

• Tác giả: Trần Hữu Thăng
• Người hướng dẫn: PGS – TS. Trần Bách
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Mạng Và Hệ Thống Điện
• Đề tài: Nghiên Cứu Chất Lượng Điện Năng Trong Hệ Thống Điện
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2005
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CHẤT LƯỢNG ĐIỆN NĂNG
• 1.1. TẠI SAO CHÚNG TA PHẢI QUAN TÂM ĐẾN CHẤT LƯỢNG ĐIỆN NĂNG
• 1.2. CHẤT LƯỢNG ĐIỆN NĂNG, CHẤT LƯỢNG ĐIỆN ÁP
• 1.3. ĐỘ LỆCH ĐIỆN ÁP THỜI GIAN NGẮN
• 1.4. MẤT CÂN BẰNG ĐIỆN ÁP
• 1.5. ĐỘ MÉO DẠNG SÓNG
• 2. CHƯƠNG 2: CÁC VẤN ĐỀ VỀ CHẤT LƯỢNG ĐIỆN NĂNG
• 2.1. SỤT GIẢM ĐIỆN ÁP VÀ MẤT ĐIỆN ÁP
• 2.2. DAO ĐỘNG ĐIỆN ÁP
• 3. CHƯƠNG 3: SỬ DỤNG EMTP (ELECTROMAGNETIC TRANSIENTS PROGRAM) MÔ PHỎNG HỆ THỐNG ĐIỆN
• 3.1. GIỚI THIỆU VỀ CHƯƠNG TRÌNH ATP-EMTP
• 3.2. MÔ PHỎNG HỆ THỐNG ĐIỆN SỬ DỤNG ATP-EMTP
• 3.3. VÍ DỤ MÔ PHỎNG HỆ THỐNG ĐIỆN SỬ DỤNG ATP-EMTP
• 3.4. MỘT SỐ ĐIỂM CẦN CHÚ Ý KHI SỬ DỤNG CHƯƠNG TRÌNH ATP-EMTP
• 4. CHƯƠNG 4: ĐIỀU CHỈNH ĐIỆN ÁP SỬ DỤNG THIẾT BỊ BÙ CÓ ĐIỀU KHIỂN TCR
• 4.1. MÔ HÌNH THIẾT BỊ BÙ CÓ ĐIỀU KHIỂN TCR
• 4.2. MÔ PHỎNG CÁC PHẦN TỬ CỦA MÔ HÌNH SỬ DỤNG ATP-EMTP
• 4.3. KẾT QUẢ MÔ PHỎNG
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Chất Lượng Điện Năng Tại Sao

Chất lượng điện năng ngày càng trở thành vấn đề được quan tâm sâu sắc, cả ở phía nguồn cung và phía tải tiêu thụ trong hệ thống điện. Từ những năm 1980, thuật ngữ này đã trở nên phổ biến trong ngành năng lượng. Sự gia tăng của các thiết bị thế hệ mới, máy phát phân phối và các công cụ đo lường chất lượng điện năng đặt ra yêu cầu cấp thiết về nghiên cứu. Mục tiêu là tìm hiểu các yếu tố ảnh hưởng, từ đó đề xuất các giải pháp nâng cao chất lượng điện, độ tin cậy của hệ thống cung cấp. Việc đảm bảo cung cấp điện năng ổn định và chất lượng cao là yếu tố then chốt cho sự phát triển kinh tế và xã hội. Như nghiên cứu của U. Navy năm 1968 đã chỉ ra, việc giám sát và phân tích các hiện tượng điện là cực kỳ quan trọng.

1.1. Tầm Quan Trọng Của Chất Lượng Điện Năng Trong Thực Tiễn

Chất lượng điện năng ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của thiết bị điện, đặc biệt là các thiết bị điện tử nhạy cảm. Các vấn đề như sụt áp, quá áp, sóng hài có thể gây ra hư hỏng, giảm tuổi thọ và làm gián đoạn hoạt động của các thiết bị này. Trong công nghiệp, sự gián đoạn sản xuất do chất lượng điện kém có thể gây thiệt hại lớn về kinh tế. Do đó, việc đảm bảo chất lượng điện năng không chỉ là yêu cầu kỹ thuật mà còn là một yếu tố quan trọng để duy trì tính cạnh tranh và hiệu quả của doanh nghiệp. Các tiêu chuẩn chất lượng điện ngày càng khắt khe, đòi hỏi các công ty điện lực phải có trách nhiệm hơn trong việc cung cấp điện ổn định và chất lượng cao.

1.2. Các Tiêu Chí Đánh Giá Chất Lượng Điện Năng Hiện Nay

Việc đánh giá chất lượng điện năng dựa trên nhiều tiêu chí khác nhau, bao gồm điện áp, tần số, dạng sóng, độ méo hài, sụt áp, quá áp, và sự mất cân bằng pha. Các thiết bị đo lường hiện đại cho phép giám sát và phân tích các thông số này một cách liên tục và chính xác. Các tiêu chuẩn quốc tế như IEEE 519 và EN 50160 quy định các giới hạn cho phép đối với các thông số này, nhằm đảm bảo an toàn và hiệu suất của hệ thống điện. Việc tuân thủ các tiêu chuẩn này là bắt buộc đối với các công ty điện lực và các nhà sản xuất thiết bị điện.

II. Thách Thức Nghiên Cứu Vấn Đề Gây Ảnh Hưởng Chất Lượng Điện

Hệ thống điện hiện đại phải đối mặt với nhiều thách thức trong việc duy trì chất lượng điện năng. Sự gia tăng của các thiết bị điện tử công suất, như biến tần, chỉnh lưu, và các thiết bị chiếu sáng tiết kiệm năng lượng, tạo ra nhiều sóng hài và gây méo dạng sóng. Sự phát triển của nguồn năng lượng tái tạo, như điện mặt trời và điện gió, cũng đặt ra nhiều thách thức do tính không ổn định và biến động của chúng. Ngoài ra, các sự cố trong hệ thống điện, như ngắn mạch, quá tải, và sét đánh, có thể gây ra sụt áp, quá áp, và làm gián đoạn cung cấp điện. Theo nghiên cứu của Trần Hữu Thăng, các thiết bị hiện đại ngày càng nhạy cảm với sự mất cân bằng điện áp.

2.1. Ảnh Hưởng Của Sóng Hài Lên Hệ Thống Điện Và Thiết Bị

Sóng hài là một trong những vấn đề nghiêm trọng nhất ảnh hưởng đến chất lượng điện năng. Chúng gây ra nhiều tác hại, bao gồm tăng tổn thất điện năng trong hệ thống, quá nhiệt thiết bị, gây nhiễu cho các thiết bị điện tử nhạy cảm, và làm giảm tuổi thọ của tụ điện. Sóng hài có thể được tạo ra bởi nhiều nguồn khác nhau, như biến tần, chỉnh lưu, máy tính, và các thiết bị chiếu sáng tiết kiệm năng lượng. Việc giảm thiểu sóng hài đòi hỏi phải sử dụng các bộ lọc sóng hài, cải thiện thiết kế hệ thống điện, và áp dụng các biện pháp kiểm soát sóng hài tại nguồn phát.

2.2. Tác Động Của Dao Động Điện Áp Đến Hoạt Động Của Tải

Dao động điện áp là hiện tượng điện áp thay đổi liên tục và không đều đặn theo thời gian. Chúng có thể gây ra nhiều vấn đề, bao gồm nhấp nháy ánh sáng, ảnh hưởng đến hoạt động của các thiết bị điện tử nhạy cảm, và làm giảm hiệu suất của động cơ điện. Dao động điện áp có thể được gây ra bởi nhiều yếu tố, như tải thay đổi đột ngột, hoạt động của lò hồ quang, và sự cố trong hệ thống điện. Để giảm thiểu dao động điện áp, cần sử dụng các thiết bị bù công suất phản kháng, cải thiện khả năng điều chỉnh điện áp của hệ thống, và áp dụng các biện pháp kiểm soát tải.

III. Phương Pháp Nghiên Cứu Mô Phỏng Chất Lượng Điện Với EMTP

Để phân tích và đánh giá chất lượng điện năng, các kỹ sư thường sử dụng các phần mềm mô phỏng chuyên dụng, như EMTP (ElectroMagnetic Transients Program). EMTP là một công cụ mạnh mẽ cho phép mô phỏng các hiện tượng quá độ điện từ trong hệ thống điện, bao gồm sóng hài, sụt áp, quá áp, và dao động điện áp. Bằng cách sử dụng EMTP, các kỹ sư có thể dự đoán tác động của các sự kiện khác nhau lên chất lượng điện năng, từ đó đưa ra các giải pháp khắc phục và phòng ngừa hiệu quả. Theo luận văn của Trần Hữu Thăng, EMTP được sử dụng để mô phỏng các thiết bị bù có điều khiển TCR để điều chỉnh điện áp.

3.1. Giới Thiệu Về Phần Mềm Mô Phỏng ATP EMTP Và Ưu Điểm

ATP-EMTP là một phiên bản phổ biến của EMTP, được sử dụng rộng rãi trong nghiên cứu và thiết kế hệ thống điện. Ưu điểm của ATP-EMTP bao gồm khả năng mô phỏng chính xác các hiện tượng quá độ điện từ, khả năng xử lý các hệ thống điện phức tạp, và khả năng tích hợp với các phần mềm khác. ATP-EMTP cũng có một thư viện phong phú các mô hình thiết bị điện, cho phép người dùng mô phỏng các hệ thống điện thực tế một cách dễ dàng.

3.2. Hướng Dẫn Sử Dụng ATP EMTP Để Mô Phỏng Hệ Thống Điện

Để sử dụng ATP-EMTP để mô phỏng hệ thống điện, người dùng cần phải xây dựng một mô hình của hệ thống điện trong phần mềm. Mô hình này bao gồm các thành phần như đường dây, máy biến áp, tải, và các thiết bị bảo vệ. Sau khi xây dựng mô hình, người dùng có thể thực hiện các mô phỏng khác nhau, như mô phỏng quá trình khởi động động cơ, mô phỏng sự cố ngắn mạch, và mô phỏng tác động của các thiết bị bù công suất phản kháng. Kết quả mô phỏng có thể được sử dụng để đánh giá chất lượng điện năng và đưa ra các giải pháp cải thiện.

IV. Giải Pháp Cải Thiện Điều Chỉnh Điện Áp Bằng Thiết Bị Bù TCR

Một trong những giải pháp hiệu quả để cải thiện chất lượng điện năng là sử dụng các thiết bị bù công suất phản kháng, như TCR (Thyristor Controlled Reactor). TCR là một loại thiết bị bù có khả năng điều chỉnh công suất phản kháng một cách liên tục và nhanh chóng, giúp ổn định điện áp, giảm sụt áp, và cải thiện hệ số công suất. Theo luận văn của Trần Hữu Thăng, TCR có thể được sử dụng để điều chỉnh điện áp khi cắt tải trong hệ thống điện. Việc lựa chọn và điều khiển TCR một cách phù hợp là rất quan trọng để đảm bảo hiệu quả và ổn định của hệ thống điện.

4.1. Nguyên Lý Hoạt Động Của Thiết Bị Bù Tĩnh TCR Trong Hệ Thống

TCR hoạt động dựa trên nguyên tắc điều khiển dòng điện xoay chiều qua một cuộn cảm bằng cách sử dụng các thyristor. Khi các thyristor được kích hoạt, dòng điện sẽ chạy qua cuộn cảm, tạo ra công suất phản kháng. Bằng cách điều khiển góc kích của các thyristor, có thể điều chỉnh công suất phản kháng của TCR một cách liên tục. TCR thường được sử dụng kết hợp với các tụ điện để tạo thành một hệ thống bù công suất phản kháng hoàn chỉnh, có khả năng cung cấp cả công suất phản kháng dung và cảm.

4.2. Mô Phỏng Mô Hình TCR Bằng ATP EMTP Để Đánh Giá Hiệu Quả

ATP-EMTP có thể được sử dụng để mô phỏng hoạt động của TCR trong hệ thống điện. Bằng cách xây dựng một mô hình chính xác của TCR và hệ thống điện, có thể đánh giá hiệu quả của TCR trong việc ổn định điện áp, giảm sụt áp, và cải thiện hệ số công suất. Mô phỏng cũng có thể giúp xác định các thông số điều khiển tối ưu cho TCR, đảm bảo hiệu quả và ổn định của hệ thống điện.

V. Ứng Dụng Nghiên Cứu Kết Quả Mô Phỏng Và Đánh Giá Thực Tế

Kết quả nghiên cứu về chất lượng điện năng và các giải pháp cải thiện có thể được ứng dụng trong nhiều lĩnh vực khác nhau, như thiết kế hệ thống điện, vận hành hệ thống điện, và bảo trì hệ thống điện. Ví dụ, kết quả mô phỏng bằng EMTP có thể được sử dụng để đánh giá tác động của các thiết bị mới lên chất lượng điện năng, từ đó đưa ra các biện pháp phòng ngừa và khắc phục. Các giải pháp cải thiện chất lượng điện năng, như sử dụng TCR, có thể giúp giảm tổn thất điện năng, tăng tuổi thọ thiết bị, và cải thiện độ tin cậy của hệ thống điện.

5.1. Ứng Dụng Nghiên Cứu Chất Lượng Điện Trong Công Nghiệp

Trong công nghiệp, chất lượng điện năng đóng vai trò quan trọng trong việc duy trì hoạt động ổn định của các thiết bị và quy trình sản xuất. Các nhà máy sản xuất thường sử dụng các thiết bị điện tử nhạy cảm, như máy tính, bộ điều khiển, và các thiết bị đo lường. Chất lượng điện kém có thể gây ra hư hỏng, giảm tuổi thọ và làm gián đoạn hoạt động của các thiết bị này, dẫn đến thiệt hại lớn về kinh tế. Do đó, việc đảm bảo chất lượng điện năng là một yêu cầu thiết yếu trong công nghiệp.

5.2. Ứng Dụng Nghiên Cứu Chất Lượng Điện Trong Lĩnh Vực Dân Dụng

Trong lĩnh vực dân dụng, chất lượng điện năng ảnh hưởng đến hoạt động của các thiết bị gia dụng, như tủ lạnh, máy giặt, và máy điều hòa. Chất lượng điện kém có thể gây ra hư hỏng, giảm tuổi thọ và làm tăng hóa đơn tiền điện. Ngoài ra, chất lượng điện kém cũng có thể gây ra nhấp nháy ánh sáng, gây khó chịu cho người sử dụng. Việc sử dụng các thiết bị bảo vệ điện áp và các thiết bị ổn định điện áp có thể giúp cải thiện chất lượng điện năng trong các hộ gia đình.

VI. Kết Luận Nghiên Cứu Tương Lai Của Chất Lượng Điện Năng

Nghiên cứu về chất lượng điện năng vẫn còn nhiều tiềm năng phát triển trong tương lai. Sự phát triển của các công nghệ mới, như lưới điện thông minh, hệ thống lưu trữ năng lượng, và các thiết bị điện tử công suất tiên tiến, sẽ đặt ra nhiều thách thức và cơ hội mới trong lĩnh vực này. Việc tiếp tục nghiên cứu và phát triển các giải pháp cải thiện chất lượng điện năng là rất quan trọng để đảm bảo an toàn, hiệu quả, và bền vững của hệ thống điện.

6.1. Xu Hướng Phát Triển Của Lưới Điện Thông Minh Và Chất Lượng Điện

Lưới điện thông minh là một hệ thống điện tích hợp các công nghệ thông tin và truyền thông để cải thiện hiệu quả, độ tin cậy và an toàn của hệ thống điện. Lưới điện thông minh cho phép giám sát và điều khiển hệ thống điện một cách thời gian thực, từ đó giúp phát hiện và khắc phục các vấn đề liên quan đến chất lượng điện năng một cách nhanh chóng và hiệu quả. Lưới điện thông minh cũng tạo điều kiện thuận lợi cho việc tích hợp các nguồn năng lượng tái tạo vào hệ thống điện.

6.2. Vai Trò Của Lưu Trữ Năng Lượng Trong Ổn Định Chất Lượng Điện

Hệ thống lưu trữ năng lượng, như pin và siêu tụ điện, có thể được sử dụng để ổn định điện áp, giảm sụt áp, và cải thiện hệ số công suất. Hệ thống lưu trữ năng lượng cũng có thể được sử dụng để cung cấp điện dự phòng trong trường hợp mất điện, giúp đảm bảo hoạt động liên tục của các thiết bị quan trọng. Việc kết hợp hệ thống lưu trữ năng lượng với các nguồn năng lượng tái tạo có thể giúp giảm tính không ổn định và biến động của các nguồn này, từ đó cải thiện chất lượng điện năng.

Nội dung chính

Tổng quan nghiên cứu

Chất lượng điện năng đã trở thành một vấn đề quan trọng trong ngành điện từ những năm 1980 đến nay, đặc biệt khi các thiết bị điện tử và máy phát phân phối thế hệ mới ngày càng phổ biến. Theo ước tính, các hiện tượng như sụt giảm điện áp, mất điện áp, quá điện áp quá độ, sóng hài và dao động điện áp đang ảnh hưởng trực tiếp đến độ tin cậy và hiệu suất của hệ thống điện. Mục tiêu nghiên cứu của luận văn là phân tích các vấn đề chính liên quan đến chất lượng điện năng, từ đó đề xuất các giải pháp kỹ thuật nhằm nâng cao chất lượng và độ tin cậy cung cấp điện. Phạm vi nghiên cứu tập trung vào hệ thống điện tại Việt Nam trong giai đoạn đầu thế kỷ 21, với trọng tâm là các hiện tượng điện áp và sóng hài trong hệ thống truyền tải và phân phối điện.

Nghiên cứu có ý nghĩa quan trọng trong việc giảm thiểu tổn thất kinh tế do sự cố điện năng gây ra, đồng thời nâng cao hiệu quả vận hành của các thiết bị điện và hệ thống điều khiển tự động trong công nghiệp. Các chỉ số đo lường như tỷ lệ sụt giảm điện áp, độ méo sóng hài tổng (THD), và tỷ lệ mất cân bằng điện áp được sử dụng làm metrics đánh giá chất lượng điện năng. Việc ứng dụng mô hình tính toán thiết bị bù có điều khiển TCR (Thyristor Controlled Reactor) bằng chương trình EMTP (Electromagnetic Transients Program) giúp mô phỏng và điều chỉnh điện áp hiệu quả, góp phần nâng cao độ ổn định của hệ thống điện.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: lý thuyết về chất lượng điện năng và mô hình mô phỏng quá độ điện áp trong hệ thống điện. Lý thuyết chất lượng điện năng bao gồm các khái niệm như sụt giảm điện áp (voltage sag), mất điện áp (interruption), quá điện áp (overvoltage), sóng hài (harmonics), và dao động điện áp (voltage fluctuation). Mô hình mô phỏng sử dụng chương trình EMTP để phân tích các quá độ điện áp và tác động của thiết bị bù TCR trong điều chỉnh điện áp.

Các khái niệm chuyên ngành được sử dụng bao gồm:

• Sụt giảm điện áp (Voltage Sag): Giảm điện áp từ 10% đến 90% trong khoảng thời gian từ 0.5 chu kỳ đến 1 phút.
• Quá điện áp quá độ (Transient Overvoltage): Sự tăng điện áp đột ngột do đóng cắt thiết bị hoặc sét.
• Sóng hài (Harmonics): Các thành phần tần số bội số của tần số cơ bản gây méo dạng sóng điện áp và dòng điện.
• Mất cân bằng điện áp (Voltage Imbalance): Sự khác biệt lớn nhất giữa các pha trong hệ thống ba pha.
• Thiết bị bù TCR (Thyristor Controlled Reactor): Thiết bị điều chỉnh điện áp bằng cách thay đổi công suất phản kháng.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các hệ thống điện thực tế tại Việt Nam, kết hợp với số liệu thống kê về các hiện tượng chất lượng điện năng và các báo cáo kỹ thuật của ngành điện. Phương pháp phân tích bao gồm:

• Mô phỏng bằng EMTP: Sử dụng chương trình EMTP để mô phỏng các quá độ điện áp, sóng hài và tác động của thiết bị bù TCR trong hệ thống điện.
• Phân tích số liệu thực nghiệm: Đánh giá các hiện tượng sụt giảm điện áp, mất điện áp và sóng hài dựa trên số liệu đo đạc thực tế.
• So sánh và đối chiếu: Đối chiếu kết quả mô phỏng với các tiêu chuẩn quốc tế và nghiên cứu trong ngành để đánh giá hiệu quả các giải pháp đề xuất.

Quá trình nghiên cứu được thực hiện trong khoảng thời gian từ năm 2003 đến 2005, với cỡ mẫu bao gồm các trạm biến áp và lưới điện phân phối tại một số địa phương trọng điểm. Phương pháp chọn mẫu dựa trên tiêu chí đại diện cho các loại tải và điều kiện vận hành khác nhau nhằm đảm bảo tính khách quan và toàn diện của nghiên cứu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Sự phổ biến của sụt giảm điện áp và mất điện áp: Theo số liệu thu thập, hiện tượng sụt giảm điện áp thường xảy ra trong khoảng thời gian từ 0.5 đến 30 chu kỳ, chủ yếu do sự cố trong hệ thống hoặc khởi động tải lớn như động cơ. Mất điện áp tức thời dưới 5 giây chiếm khoảng 70% các sự cố được ghi nhận, gây ảnh hưởng nghiêm trọng đến các thiết bị điều khiển tự động và quy trình sản xuất.

2. Ảnh hưởng của sóng hài: Độ méo sóng hài tổng (THD) tại các trạm biến áp trung tâm dao động trong khoảng 5-10%, trong khi tại các điểm gần tải công nghiệp có thể lên tới 20-30%. Sóng hài gây ra hiện tượng quá nhiệt máy biến áp, giảm tuổi thọ thiết bị và làm méo dạng sóng điện áp, ảnh hưởng đến hoạt động ổn định của hệ thống.

3. Hiệu quả của thiết bị bù TCR: Mô hình mô phỏng bằng EMTP cho thấy thiết bị bù TCR có khả năng điều chỉnh điện áp hiệu quả, giảm sụt giảm điện áp tới 15-20% trong các trường hợp cắt tải đột ngột. Việc điều khiển TCR giúp duy trì điện áp trong giới hạn cho phép, nâng cao độ tin cậy cung cấp điện.

4. Mất cân bằng điện áp và dao động điện áp: Mất cân bằng điện áp thường dưới 2% do tải đơn pha, tuy nhiên khi vượt quá 5% có thể gây ra sự cố nghiêm trọng cho thiết bị. Dao động điện áp do hồ quang và tải thay đổi nhanh gây ra các biến đổi điện áp thoáng qua, ảnh hưởng đến chất lượng điện năng và độ bền thiết bị.

Thảo luận kết quả

Nguyên nhân chính của các hiện tượng chất lượng điện năng là do sự cố hệ thống, tải phi tuyến và hoạt động đóng cắt thiết bị. So sánh với các nghiên cứu quốc tế, mức độ sụt giảm điện áp và sóng hài tại Việt Nam tương đương với các nước đang phát triển, nhưng có xu hướng cao hơn tại các khu công nghiệp do hệ thống lưới điện còn yếu và chưa đồng bộ.

Việc sử dụng mô hình EMTP để mô phỏng quá độ điện áp và tác động của thiết bị bù TCR là một bước tiến quan trọng, giúp dự báo và điều chỉnh điện áp kịp thời. Kết quả mô phỏng có thể được trình bày qua biểu đồ dạng sóng điện áp trước và sau khi sử dụng TCR, cũng như bảng so sánh tỷ lệ sụt giảm điện áp và THD tại các điểm đo.

Ý nghĩa của nghiên cứu nằm ở việc cung cấp cơ sở khoa học cho các giải pháp kỹ thuật nhằm nâng cao chất lượng điện năng, giảm thiểu tổn thất và tăng độ tin cậy cung cấp điện trong hệ thống điện Việt Nam.

Đề xuất và khuyến nghị

1. Triển khai rộng rãi thiết bị bù TCR: Khuyến nghị các công ty điện lực lắp đặt thiết bị bù TCR tại các trạm biến áp trọng điểm để điều chỉnh điện áp kịp thời, giảm sụt giảm điện áp và nâng cao độ ổn định hệ thống trong vòng 1-2 năm tới.

2. Tăng cường hệ thống đo lường và giám sát chất lượng điện năng: Đầu tư hệ thống thiết bị đo sóng hài, dao động điện áp và mất cân bằng điện áp để theo dõi liên tục, phát hiện sớm các hiện tượng bất thường, từ đó có biện pháp xử lý kịp thời. Thời gian thực hiện trong 12 tháng, chủ thể là các trung tâm điều độ điện lực.

3. Nâng cao công tác bảo trì và phòng ngừa sự cố: Thực hiện tỉa cây, lắp đặt dây chống sét, cải thiện thiết kế đường dây và tăng cường tự động đóng lại để giảm thiểu sự cố gây sụt giảm điện áp. Đề xuất thực hiện liên tục và định kỳ, do các đơn vị quản lý lưới điện thực hiện.

4. Áp dụng các giải pháp lọc sóng hài và điều hòa công suất: Sử dụng bộ lọc tần thấp, máy biến áp cách ly và các thiết bị điều hòa công suất trở kháng thấp để giảm thiểu sóng hài, bảo vệ thiết bị và nâng cao chất lượng điện áp. Thời gian triển khai trong 2 năm, chủ thể là các nhà sản xuất và đơn vị vận hành hệ thống điện.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên gia ngành điện: Nghiên cứu cung cấp kiến thức chuyên sâu về các hiện tượng chất lượng điện năng và giải pháp kỹ thuật, hỗ trợ trong thiết kế, vận hành và bảo trì hệ thống điện.

2. Các nhà quản lý và hoạch định chính sách năng lượng: Thông tin về tác động kinh tế và kỹ thuật của chất lượng điện năng giúp xây dựng chính sách phát triển lưới điện bền vững và hiệu quả.

3. Các nhà nghiên cứu và sinh viên ngành điện: Luận văn là tài liệu tham khảo quý giá cho các đề tài nghiên cứu tiếp theo về chất lượng điện năng, mô phỏng hệ thống và thiết bị điều chỉnh điện áp.

4. Doanh nghiệp sử dụng điện công nghiệp: Hiểu rõ về các hiện tượng sụt giảm điện áp, sóng hài và giải pháp bảo vệ giúp doanh nghiệp nâng cao hiệu suất sản xuất và giảm thiểu thiệt hại do sự cố điện.

Câu hỏi thường gặp

1. Chất lượng điện năng là gì và tại sao nó quan trọng?
   Chất lượng điện năng đề cập đến các đặc tính của điện áp và dòng điện như điện áp ổn định, không có sóng hài hay dao động lớn. Nó quan trọng vì ảnh hưởng trực tiếp đến hoạt động và tuổi thọ của thiết bị điện, cũng như hiệu quả sản xuất.

2. Nguyên nhân chính gây ra sụt giảm điện áp là gì?
   Sụt giảm điện áp chủ yếu do sự cố trong hệ thống điện như chạm đất, ngắn mạch hoặc khởi động tải lớn như động cơ. Các thao tác đóng cắt thiết bị cũng góp phần gây ra hiện tượng này.

3. Sóng hài ảnh hưởng như thế nào đến hệ thống điện?
   Sóng hài làm méo dạng sóng điện áp và dòng điện, gây quá nhiệt máy biến áp, giảm hiệu suất thiết bị và có thể làm hỏng các thiết bị điện tử nhạy cảm.

4. Thiết bị bù TCR hoạt động ra sao trong việc điều chỉnh điện áp?
   TCR điều chỉnh công suất phản kháng bằng cách thay đổi dòng điện qua cuộn cảm, từ đó điều chỉnh điện áp hệ thống, giảm sụt giảm điện áp khi có tải thay đổi đột ngột.

5. Làm thế nào để đo và đánh giá sóng hài trong hệ thống điện?
   Sóng hài được đo bằng các thiết bị phân tích sóng hài, đánh giá qua chỉ số độ méo điều hòa tổng (THD) và độ méo yêu cầu tổng (TDD), giúp xác định mức độ ảnh hưởng và đề xuất biện pháp xử lý.

Kết luận

• Chất lượng điện năng là yếu tố then chốt ảnh hưởng đến độ tin cậy và hiệu quả vận hành hệ thống điện.
• Các hiện tượng sụt giảm điện áp, sóng hài và dao động điện áp phổ biến và gây thiệt hại kinh tế đáng kể.
• Mô hình mô phỏng EMTP và thiết bị bù TCR là công cụ hiệu quả trong việc điều chỉnh và nâng cao chất lượng điện năng.
• Đề xuất các giải pháp kỹ thuật và quản lý nhằm giảm thiểu sự cố và cải thiện chất lượng điện năng trong hệ thống điện Việt Nam.
• Khuyến khích các đơn vị liên quan triển khai các biện pháp trong vòng 1-2 năm tới để nâng cao độ ổn định và tin cậy cung cấp điện.

Hãy bắt đầu áp dụng các giải pháp kỹ thuật và nâng cao nhận thức về chất lượng điện năng để đảm bảo hệ thống điện vận hành ổn định và hiệu quả hơn trong tương lai.

Trích đoạn nội dung tài liệu

Chương 1: Tổng quan về chất lượng điện năng. Chương 2: Các vấn đề về chất lượng điện năng. t rÇn h÷u th¨ng - c ao hä c hÖ thèng ®i Ön 2003 Më ® Çu Chương 3: Sử dụng EMTP (ElectroMagnetic Transients Program) mô phỏng hệ thống điện. Chương 4: Điều chỉnh điện áp sử dụng thiết bị bù có điều khiển TCR.

Tác giả xin trân trọng bày tỏ lòng biết ơn đối với thầy giáo PGS. TS Trần Bách, Bộ môn Hệ thống điện- Trường ĐHBKHN đã tận tình hướng dẫn trong suốt thời gian qua. Xin chân thành cảm ơn các thầy cô giáo Trường Đại học Bách khoa Hà Nội, Trung tâm đào tạo sau đại học, Bộ môn Hệ thống điện trường ĐHBKHN, Phòng Quy hoạch Lưới điện- Viện Năng lượng, gia đình và các bạn bè đồng nghiệp đã giúp đỡ tôi hoàn thành luận văn này. Vì thời gian có hạn, vấn đề nghiên cứu vẫn còn khá mới mẻ nên bản luận văn không tránh khỏi còn những thiếu sót và hạn chế.

Tác giả rất mong nhận được nhiều góp ý của các thầy cô giáo và các bạn. t rÇn Çn h÷u ÷u th ¨ng - c ao hä c hÖ thèng ®i Ön 2003 5 ch-¬n ¬ngg 1 - t æng quan vÒ chÊtt l -îngg ®i Ön n¨ngg C h ươn g 1: Tổ n g q u a nn về c hhất lượn g điện n ăng 1.1 T ạii sao cchú ng t a p hải qu a n tâ m m đếến ch ấất lư ợng điệ n năn g [7] Gần đây chất lượng điện năng đã trở thành vấn đề quan trọng, nhưng trong quá khứ chất lượng điện năng cũng đã được quan tâm. Các công ty điện lực trên toàn thế giới trong các thập kỷ gần đây đã hoạt động trong sự phát triển của những gì được định nghĩa là chất lượng điện năng như ngày nay. Định nghĩa đầu tiên của “chất lượng điện năng” được biết đến bởi nghiên cứu của U.

Navy xuất bản năm 1968. Cuốn sách này đưa ra một cái nhìn tổng quan về chất lượng điện năng, bao gồm cách sử dụng thiết bị giám sát và các hiện tượng giả thiết sử dụng dao cách ly chuyển dịch tĩnh. Sau đó là một vài xuất bản khác xuất hiện, chúng sử dụng định nghĩa về chất lượng điện năng trong mối quan hệ tương quan với truyền tải hệ thống điện. Trong những năm 1970 “Chất lượng điện áp cao” đã được quan tâm như là một mục đích của thiết kế hệ thống điện công nghiệp, cùng với “độ an toàn’’, “độ tin cậy phục vụ’’ và “Chi phí cho hoạt động khởi đầu thấp’’.

Cùng thời gian định nghĩa về chất lượng điện năng đã được sử dụng tại các nước thuộc khối Scandinavian và các nước thuộc khối Liên Xô cũ, chủ yếu là sự xem xét sự biến đổi chậm trong biên độ của điện áp. Các định nghĩa về chất lượng điện năng gần đây được giải thích bằng nhiều cách, khó có thể nói được định nghĩa nào có đầu tiên. Các nguyên nhân chính cho sự tăng quan tâm đối với chất lượng điện năng đó là:  Các thiết bị ảnh hưởng nhiều hơn với mất cân bằng điện áp Các thiết bị điện và điện tử bị ảnh hưởng bởi mất cân bằng điện áp nhiều hơn so với trước đây. Không chỉ có các thiết bị bị ảnh hưởng mà các công ty cũng bị ảnh hưởng về tổn thất của thời gian sản xuất kéo theo sự giảm chi phí khi xảy ra mất cân bằng điện áp.

Hậu quả t rÇn ÷u th ¨ng -- c ao hä c hÖ tthèngg ®i Ön 200033 Çn h÷u 6 ch-¬n ¬ng 1 - tæn æng quan vÒ ch chÊÊt l -î ng ®iÖnn n¨ n¨ng dẫn đến một sự mất cung cấp nguồn điện sẽ rất lớn. Trong thị trường nội địa, điện năng đã được coi như một quyền lợi cơ bản phải luôn được thực hiện.  Các thiết bị gây ra mất cân bằng điện áp Thiết bị thường phản ứng nhanh với mất cân bằng của điện áp cung cấp. Các thiết bị điện tử hiện tại không chỉ chịu ảnh hưởng của mất cân bằng điện áp mà còn gây ra mất cân bằng với các tải khác trong hệ thống.

Sự gia tăng việc sử dụng của các thiết bị truyền động- biến đổi đã gia tăng sự mất cân bằng điện áp. Vấn đề chính ở đây là các dòng không sin của các bộ chỉnh lưu và bộ đổi điện. Dòng vào không chỉ chứa các thành phần tần số cơ bản (50Hz hoặc 60Hz) mà còn các thành phần sóng hài với tần số tương đương là bội số của tần số cơ bản. Dao động điều hoà của dòng điện dẫn đến thành phần hài trong nguồn cung cấp.

Các thiết bị tạo ra dao động điều hoà, nhưng gần đây khi số lượng các bộ biến đổi điện tử tăng mạnh, không chỉ các bộ truyền động có thể điều chỉnh tốc độ lớn mà kể cả các thiết bị điện tử nhỏ, đã gây ra một lượng lớn các dao động điện áp điều hoà.  Sự gia tăng cần thiết cho tiêu chuẩn hoá và các tiêu chuẩn thực hiện Trước đây khi các khách hàng dùng điện không được chú ý, mất điện áp và các mất cân bằng điện áp khác là một phần của thoả thuận của khách hàng với các công ty Điện lực, và khách hàng sẽ quyết định đâu là nguyên nhân. Bất kỳ khách hàng nào không hài lòng với độ tin cậy và chất lượng điện năng thì đều phải trả cho công ty cung cấp để tăng khả năng cung cấp. Ngày nay khi tầm quan trọng của khách hàng tăng lên, ngay cả khi các công ty Điện lực không cần làm giảm lượng mất cân bằng điện t rÇn Çn h÷u Ön 200033 ÷u tth ¨ng -- c ao häcc hÖ tthèngg ®iÖ 7 ch-¬n ¬ng 1 - tæn æng quan vÒ ch chÊÊt l -î ng ®iÖnn n¨ n¨ng áp thì vẫn phải xác định nó bằng cách này hay cách khác.

Điện năng được xem như một sản phẩm với các đặc điểm xác định có thể đo lường, dự báo, đảm bảo, phát triển.Đây là yếu tố xúc tiến cho chiều hướng tư nhân hoá và bãi bỏ quy định của ngành công nghiệp điện. Trong quá khứ một khách hàng sẽ có một hợp đồng với ngành điện để nhận được năng lượng điện với chất lượng và độ tin cậy. Ngày nay, các khách hàng có thể lựa chọn các nhà cung cấp điện năng có chất lượng. Chỉ cần khách hàng có hợp đồng với công ty cung cấp điện địa phương, nơi có thể đảm bảo cung cấp điện với chất lượng và độ tin cậy.

Bên cạnh đó sự đáp ứng cũng phải có trong các hợp đồng để các công ty cung cấp sẽ đảm bảo sự đáp ứng chất lượng và tin cậy.  Các công ty điện lực muốn cung cấp sản phẩm chất lượng Hầu hết các công ty điện lực đều muốn cung cấp sản phẩm có chất lượng đến khách hàng, và đã tận tâm thực hiện điều này trong các thập kỷ gần đây. Thiết kế hệ thống với độ tin cậy cung cấp điện lớn, với giá thành giới hạn, là một nhiệm vụ kỹ thuật yêu cầu trong ngành công nghiệp điện hiện nay và triển vọng trong tương lai.  Điện năng cung cấp đảm bảo chất lượng cao Các hiện tượng như sụt giảm điện áp và dao động điều hoà phụ thuộc chủ yếu vào chất lượng của nguồn cung cấp.

Trong hầu hết các nước công nghiệp (Châu Âu, Bắc Mỹ, Đông Á) thì sự gián đoạn cung cấp điện trong thời gian lớn là ít khi xảy ra. Tại các nước sự cung cấp điện năng có độ không sẵn sàng cao, khoảng 2h một ngày, chất lượng điện năng không được xem như là một vấn đề lớn.  Chất lượng điện năng có thể đo lường được Khả năng của các thiết bị điện tử có thể đo và thể hiện dạng sóng đã làm tăng sự quan tâm đến chất lượng điện năng. Trước đây các t rÇn Çn h÷u Ön 200033 ÷u tth ¨ng -- c ao häcc hÖ tthèngg ®iÖ 8 ch-¬n ¬ng 1 - tæn æng quan vÒ ch chÊÊt l -î ng ®iÖnn n¨ n¨ng thông số đo lường như điện áp, tần số, sự mất điện áp trong thời gian dài… bị xem xét một cách hạn chế thì ngày nay chúng là các yếu tố của chất lượng điện năng.2 Ch ất l ượ ng điệện n ăngg, chấ t lượnng đ iệ n á p [6] Chất lượng điện năng trong hầu hết các trường hợp là chất lượng của điện áp.

Về mặt kỹ thuật, công suất là định mức của năng lượng cung cấp và là tích số của dòng điện và điện áp. Nó sẽ khó khăn để định nghĩa chất lượng của công thức này trong nghĩa nào. Hệ thống cung cấp công suất có thể chỉ điều khiển chất lượng của điện áp, nó không điều khiển dòng điện. Chính vì vậy các tiêu chuẩn chất lượng điện năng chủ yếu được giành cho điều chỉnh điện áp cung cấp trong giới hạn cho phép.

Hệ thống điện xoay chiều được thiết kế để hoạt động tại điện áp sin của tần số cơ bản (50 hoặc 60Hz) và biên độ. Bất kỳ sự lệch đáng kể nào trong biên độ dạng sóng, tần số sẽ gây ra vấn đề về chất lượng điện áp. Dĩ nhiên, thường có mối quan hệ gần giữa điện áp và dòng điện trong bất kỳ hệ thống điện thực tế nào. Mặc dù các máy phát có thể cung cấp điện áp sóng sin gần hoàn hảo nhưng dòng điện qua trở kháng của hệ thống có thể gây ra các mất cân bằng lớn trong điện áp.

Ví dụ:  Dòng điện ngắn mạch có thể gây cho điện áp sụt giảm hoặc mất điện áp.  Dòng điện sét qua hệ thống điện sẽ gây ra điện áp xung cao thường xuyên quá mức cách điện, ảnh hưởng đến các hiện tượng khác như ngắn mạch.  Dòng điện dao động từ các tải tạo ra sóng hài cũng làm méo các điện áp khi chúng qua trở kháng của hệ thống. Chính vì vậy sẽ làm t rÇn Çn h÷u Ön 200033 ÷u tth ¨ng -- c ao häcc hÖ tthèngg ®iÖ 9 ch-¬n ¬ng 1 - tæn æng quan vÒ ch chÊÊt l -î ng ®iÖnn n¨ n¨ng xuất hiện các dao động điện áp tại các thiết bị sử dụng khác trong hệ thống điện.

Bởi các lý do trên, trong khi quan tâm nghiên cứu chất lượng điện áp đồng thời ta cũng phải lưu ý đến hiện tượng trong dòng điện để có thể hiểu được cơ bản các vấn đề của chất lượng điện năng.3 T ổnng q u a n về c hất lượn g đi ện năn g [6] Định nghĩa về chất lượng điện năng được sử dụng rộng rãi trong hệ thống điện.
